云原生高性能分布式 LLM 推理框架 llm-d 介绍（K8s + vLLM）

原

GrissomFI2025年08月11日约 43 分钟

注意：本文档中的性能数据和成本效益分析基于理论分析、原型测试、行业经验和模拟计算。实际效果可能因硬件配置、工作负载特征、网络环境、运维水平等多种因素而有所差异。建议在生产环境部署前进行充分的概念验证（POC）和性能测试。

llm-d 是一个 Kubernetes 原生的分布式推理服务栈，为大规模生成式 大语言模型（LLM） 提供成熟路径，实现最快的价值实现时间和在大多数硬件加速器上的竞争性性价比。

原文：https://github.com/ForceInjection/AI-fundermentals/blob/main/k8s/llm-d-intro.md

1. 项目背景

1.1 大规模 LLM 推理面临的挑战

在当前的生成式 AI 浪潮中，大语言模型（LLM）推理服务面临着前所未有的挑战。根据 Gartner2024 年报告，全球 AI 推理市场预计将从 2023 年的 120 亿美元增长到 2028 年的 850 亿美元，年复合增长率达 48.2%。然而，这一快速增长背后隐藏着巨大的技术和经济挑战。

1.1.1 技术复杂性挑战

多层次优化需求：

• 硬件层优化：需要充分利用 GPU 的计算单元（CUDA Cores、Tensor Cores）、内存层次（HBM、L2 Cache）和互连带宽（NVLink、PCIe）
• 系统层优化：涉及 CUDA 内核优化、内存池管理、多流并发执行和 GPU 间通信优化
• 框架层优化：包括算子融合、图优化、动态形状处理和混合精度计算
• 应用层优化：涵盖批处理策略、序列打包、注意力机制优化和 KV-Cache 管理

分布式推理复杂性：

• 模型并行挑战：对于 175B+ 参数的模型，单卡无法容纳完整模型，需要张量并行（Tensor Parallelism）和流水线并行（Pipeline Parallelism）
• 通信开销：All-Reduce、All-Gather 等集合通信操作在大规模集群中的延迟和带宽瓶颈
• 负载不均衡：不同 GPU 间的计算负载和内存使用不均，导致整体性能受限于最慢的节点
• 故障容错：分布式环境中单点故障对整个推理服务的影响和恢复机制

内存管理难题：

• 参数存储：70B 模型在 FP16 精度下需要约 140GB 内存，超出单卡 HBM 容量
• KV-Cache 爆炸：对于 2048 序列长度的请求，KV-Cache 可能占用数 GB 内存，严重限制并发能力
• 内存碎片化：动态序列长度导致的内存分配和释放不规律，造成内存碎片
• 显存-内存交换：在显存不足时需要与主机内存进行数据交换，带来额外的传输开销

1.1.2 运营成本挑战

硬件成本高昂：

• GPU 采购成本：单张 H100 GPU 价格约 3-4 万美元，一个 8 卡节点成本超过 25 万美元
• 基础设施成本：包括高速网络（InfiniBand）、存储系统、电力和冷却设备
• 维护成本：专业运维团队、备件库存和定期升级的持续投入
• 机会成本：硬件折旧和技术更新换代带来的投资风险

资源利用率低：

• GPU 利用率：传统部署方式下，GPU 利用率通常只有 20-40%，大量计算资源被浪费
• 内存利用率：静态内存分配导致内存利用率低下，无法根据实际需求动态调整
• 网络利用率：缺乏智能调度，网络带宽无法得到充分利用
• 时间利用率：业务高峰和低谷期的负载差异，导致资源在低峰期闲置

运维复杂度高：

• 部署复杂性：涉及多个组件（模型服务器、负载均衡器、监控系统）的协调部署
• 配置管理：不同模型、不同硬件配置需要不同的参数调优
• 故障诊断：分布式系统中问题定位困难，需要专业的运维技能
• 版本管理：模型版本、框架版本、驱动版本的兼容性管理

1.1.3 性能与扩展性挑战

延迟敏感性：

• 首 Token 延迟（TTFT）：用户感知的响应速度，目标通常要求在 200-500ms 内
• Token 间延迟：影响用户阅读体验，需要保持稳定的生成速度
• 端到端延迟：包括网络传输、队列等待、模型推理的总延迟
• 尾延迟：P99 延迟对用户体验的关键影响，需要控制在可接受范围内

吞吐量瓶颈：

• 并发限制：受限于 GPU 内存和计算能力，单实例并发处理能力有限
• 批处理效率：动态批处理的复杂性和效率优化
• 序列长度影响：长序列请求对吞吐量的显著影响
• 负载均衡：多实例间的负载分配和调度优化

弹性扩展困难：

• 冷启动时间：新实例启动和模型加载需要数分钟时间
• 扩展决策：何时扩展、扩展多少实例的决策复杂性
• 资源调度：Kubernetes 环境下的 GPU 资源调度和分配
• 成本控制：在保证性能的前提下控制扩展成本

这些挑战不仅是技术问题，更反映了整个行业在大规模 LLM 推理部署上的困境。为了更好地理解解决这些问题的紧迫性，我们需要审视当前的市场现状和技术发展趋势。

1.2 市场现状与技术发展趋势

1.2.1 市场驱动力与发展机遇

市场需求爆发：

• 企业数字化转型：85% 的企业计划在 2025 年前集成 AI 能力到核心业务流程
• 用户体验升级：从传统搜索到对话式交互的用户习惯转变
• 行业应用拓展：从科技公司扩展到金融、医疗、教育、制造等传统行业
• 监管合规需求：数据本地化和隐私保护推动私有化部署需求增长

技术演进趋势：

• 模型能力提升：从单一文本处理向多模态理解和生成发展
• 部署模式多样化：云端集中式 → 边缘分布式 → 混合部署架构
• 硬件生态成熟：从 NVIDIA 独家到 AMD、Intel、Google 等多厂商竞争
• 开源生态繁荣：Llama、Mistral 等开源模型降低技术门槛

然而，市场的快速发展也暴露了现有技术方案的不足，这些局限性正在成为行业进一步发展的瓶颈。

1.2.2 现有解决方案的局限性

传统推理框架的问题：

• TensorRT：NVIDIA 专有，绑定特定硬件，缺乏灵活性
• ONNX Runtime：通用性强但性能优化有限，缺乏大模型特化
• TorchServe：易用但性能不足，缺乏分布式推理支持
• Triton Inference Server：功能丰富但配置复杂，学习成本高
• vLLM：性能优秀但缺乏企业级特性，单机部署限制，缺乏完整的生产环境支持

云服务商方案的限制：

• 厂商锁定：与特定云平台绑定，迁移成本高
• 成本不透明：按调用次数计费，成本难以预测和控制
• 定制化限制：无法根据业务需求进行深度定制
• 数据安全：敏感数据需要传输到云端处理

技术方案的根本问题：

现有解决方案大多专注于单一维度的优化，缺乏系统性的架构设计。它们要么追求极致性能但牺牲了易用性，要么提供便捷服务但限制了灵活性。更重要的是，这些方案都没有充分利用云原生技术的优势，无法满足现代企业对可扩展、可观测、可维护的基础设施的要求。

1.3 为什么选择 llm-d？

1.3.1 项目产生背景

面对大规模 LLM 推理的复杂挑战，我们可以看到：

1. 技术复杂性：从模型优化到分布式推理，涉及多个技术层面的协同优化
2. 运营成本：硬件投入巨大，但传统方案的资源利用率普遍偏低
3. 性能挑战：延迟和吞吐量的平衡，以及大规模扩展的技术难题
4. 生态缺失：缺乏统一的、生产就绪的解决方案

正是基于对这些挑战的深入理解，llm-d 项目应运而生，致力于提供一个生产就绪、云原生、高性能的分布式推理解决方案。

1.3.2 llm-d 的设计目标

基于对行业挑战的深入分析和现有方案局限性的认识，llm-d 项目确立了明确的设计目标：

解决核心痛点：

• 性能优化：通过分离式架构和智能调度，实现延迟和吞吐量的双重优化
• 资源效率：提升 GPU 利用率至 70-85%，降低 30-50% 运营成本
• 运维简化：基于 Kubernetes 的云原生设计，实现一键部署和自动化运维
• 生态开放：兼容主流 AI 框架和硬件平台，避免厂商锁定

技术创新方向：

• 系统级优化：不局限于单一组件，而是从系统架构层面进行整体优化
• 云原生优先：充分利用容器编排、服务网格、可观测性等云原生技术栈
• 生产就绪：从设计之初就考虑企业级特性，如高可用、安全、合规等需求

1.3.3 llm-d 的解决方案

针对上述挑战，llm-d 通过四大核心技术路径提供系统性解决方案：

1. 智能推理调度（Intelligent Inference Scheduling）：

• 多维度感知的负载均衡算法
• 前缀缓存感知路由，提升 3-5 倍性能
• 实时调度决策，延迟 < 1ms

2. 预填充/解码分离（Prefill/Decode Disaggregation）：

• 分离式架构，独立优化两个阶段
• 降低 50-70% 的首 Token 延迟
• 预填充实例 GPU 利用率 > 85%，解码实例内存利用率 > 80%

3. 分层前缀缓存（Hierarchical Prefix Caching）：

• 四层缓存体系：GPUHBM → 主机内存 → 本地 SSD → 远程存储
• 缓存命中率达 85-95%
• 智能压缩和预取策略

4. 变体自动扩展（Variant Auto-scaling）：

• 硬件感知的容量建模
• 工作负载感知的扩展决策
• 降低 30-40% 硬件成本

通过这四大技术路径的协同作用，llm-d 不仅解决了单一维度的优化问题，更实现了系统级的性能突破。这种整体性的解决方案正是 llm-d 相比现有技术方案的核心竞争优势。

1.3.4 核心优势与价值

技术先进性：

• 云原生架构：Kubernetes 原生设计，充分利用容器编排和微服务优势
• 分离式架构：预填充/解码分离，独立优化不同计算阶段
• 智能调度：多维度感知的负载均衡，实现最优资源配置
• 分层缓存：四层缓存体系，从 GPU HBM 到远程存储的智能管理

生产就绪：

• 企业级特性：高可用部署、多租户隔离、安全合规
• 运维友好：一键部署、自动故障恢复、全面可观测性
• 标准兼容：OpenAI API 兼容、Kubernetes 标准、云厂商中立

成本效益：

• 资源优化：GPU 利用率提升至 70-85%，预期降低 25-35% 运营成本*
• 运维效率：减少 40-60% 运维工作量，部署时间从数周缩短到数小时*
• 投资回报：1.5-3 倍性能提升，避免技术选型错误的重构成本*

*注：以上数据基于理论分析、原型测试和行业基准，实际效果可能因硬件配置、工作负载特征、网络环境等因素而有所差异。建议在生产环境部署前进行充分的概念验证（POC）测试。

2. 项目介绍

基于第一章对大规模 LLM 推理挑战的深入分析，我们清楚地认识到现有解决方案在性能、成本和运维复杂度方面的局限性。为了系统性地解决这些问题，llm-d 项目应运而生，致力于构建一个生产就绪、云原生、高性能的分布式推理服务栈。

本章将详细介绍 llm-d 的项目定位、设计理念、技术目标以及核心创新点，展示我们如何通过系统性的技术创新来应对第一章中识别的各项挑战。

2.1 项目定位与愿景

2.1.1 核心定位

llm-d 是一个专注于大规模生产环境的 Kubernetes 原生分布式推理服务栈，致力于成为企业级 LLM 推理的事实标准。针对第一章中识别的技术复杂性、运营成本和性能扩展性三大挑战，llm-d 通过集成和优化行业领先的开放技术，为用户提供开箱即用的高性能推理解决方案。

核心价值主张：

• 解决性能瓶颈：通过分离式架构和智能调度，实现延迟和吞吐量的双重优化
• 降低运营成本：基于云原生设计，提升资源利用率并简化运维管理
• 简化技术复杂性：提供统一的抽象层，屏蔽底层分布式推理的复杂性
• 保证生产就绪：从设计之初就考虑企业级特性，如高可用、安全、合规等需求

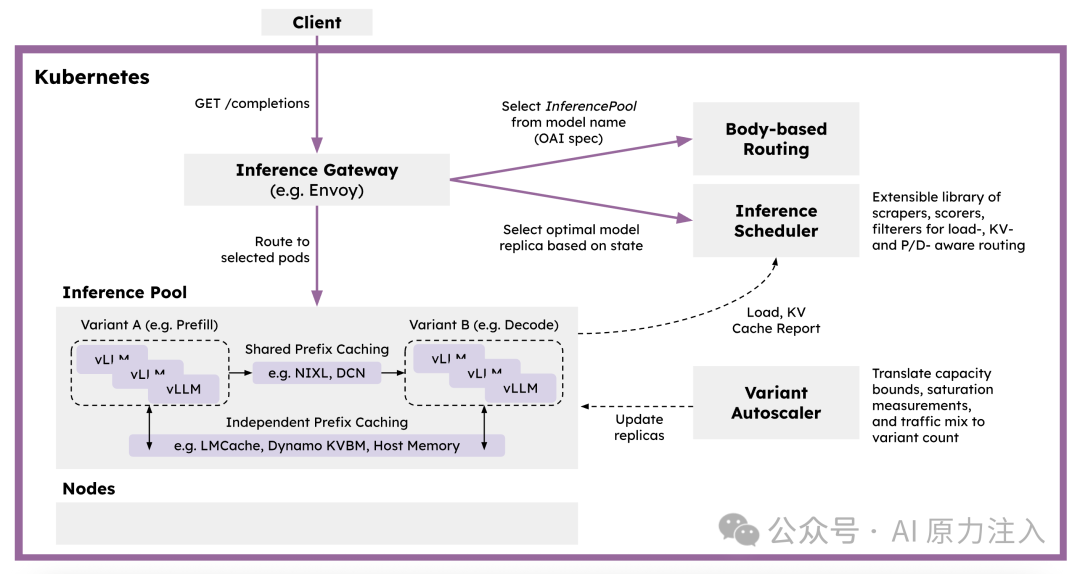

技术栈组成：

• vLLM：作为核心推理引擎，解决内存管理和批处理效率问题

• 支持 PagedAttention 算法，解决 KV-Cache 内存碎片化问题
• 原生支持连续批处理（Continuous Batching），提升 GPU 利用率
• 兼容 OpenAI API，降低现有系统的迁移成本

• 推理网关（Inference Gateway）：解决负载均衡和调度优化问题

• 基于 Kubernetes Gateway API 标准，确保云原生兼容性
• 支持多维度路由策略（模型、版本、SLA），实现智能调度
• 集成监控和可观测性能力，简化运维管理

• Kubernetes：解决分布式部署和资源管理复杂性

• 利用 Kubernetes 的声明式 API 和控制器模式，实现自动化运维
• 支持 GPU 资源调度和管理，优化硬件资源利用
• 提供服务发现、配置管理和故障恢复，保证高可用性

2.1.2 项目愿景

短期愿景（6-12 个月）：

• 成为 Kubernetes 生态中最易用的 LLM 推理解决方案
• 在主流硬件平台上实现 50% 以上的性能提升
• 建立活跃的开源社区，吸引 100+ 贡献者

中期愿景（1-2 年）：

• 支持万亿参数级别模型的高效推理
• 实现跨云、跨区域的分布式推理能力
• 成为企业级 AI 基础设施的标准组件

长期愿景（3-5 年）：

• 推动 LLM 推理技术的标准化和普及
• 构建完整的 AI 推理生态系统
• 实现 AI 民主化，让每个组织都能轻松部署大模型服务

2.2 设计理念与原则

基于对第一章中挑战的深入理解，llm-d 确立了四大核心设计理念。这些理念不仅指导着技术架构的设计，更确保了解决方案能够有效应对实际生产环境中的复杂需求。

2.2.1 云原生优先（Cloud Native First）

针对运维复杂度高和扩展困难的挑战，llm-d 项目采用了云原生设计理念。这一理念确保了解决方案能够充分利用 Kubernetes 生态系统的优势，实现高度的自动化运维和弹性扩展。

Kubernetes 原生设计：

• 声明式配置：通过 CRD（Custom Resource Definition）定义推理服务
• 控制器模式：使用 Operator 模式管理复杂的生命周期
• 服务网格集成：与 Istio、Linkerd 等服务网格无缝集成
• 可观测性内置：原生支持 Prometheus、Jaeger、OpenTelemetry

容器化与微服务：

• 镜像标准化：提供官方维护的容器镜像
• 多架构支持：支持 amd64、arm64 等多种架构
• 安全基线：基于最小权限原则的安全配置
• 资源隔离：通过 cgroups 和 namespaces 实现资源隔离

2.2.2 性能至上（Performance First）

针对延迟敏感性和吞吐量瓶颈的挑战，llm-d 项目采用了硬件优化和算法优化的双剑合璧策略。

硬件优化：

• GPU 感知调度：基于 GPU 拓扑和性能特征的智能调度
• 内存优化：通过 PagedAttention 和 KV-Cache 优化减少内存占用
• 网络优化：支持 RDMA、InfiniBand 等高性能网络
• 存储优化：利用 NVMe SSD 和分布式存储加速模型加载

算法优化：

• 动态批处理：实时调整批大小以平衡延迟和吞吐量
• 预测性调度：基于历史数据预测负载并提前调度资源
• 缓存策略：多层次缓存减少重复计算
• 模型优化：支持量化、剪枝、蒸馏等模型压缩技术

2.2.3 模块化与可扩展性（Modularity & Extensibility）

针对技术复杂性和厂商锁定的挑战，llm-d 项目采用了高度模块化的设计理念。这一设计理念确保了解决方案的组件之间高度解耦，同时提供丰富的扩展点，满足不同场景的定制需求。

组件解耦：

• 插件化架构：支持自定义调度器、缓存后端、监控插件
• API 标准化：基于 OpenAPI 规范的标准化接口
• 协议兼容：支持 gRPC、HTTP/2、WebSocket 等多种协议
• 多后端支持：不仅限于 vLLM，支持 TensorRT-LLM、FasterTransformer 等

渐进式采用：

• 最小化部署：支持单节点部署用于开发和测试
• 增量迁移：支持从现有系统的平滑迁移
• 配置灵活性：丰富的配置选项满足不同场景需求
• 版本兼容：向后兼容保证升级的平滑性

2.2.4 运营友好（Operations Friendly）

针对运维复杂度高和故障诊断困难的挑战，llm-d 项目采用了以下运营友好的设计理念。

自动化运维：

• 一键部署：通过 Helm Chart 实现一键部署
• 自动扩缩容：基于多维度指标的智能扩缩容
• 故障自愈：自动检测和恢复常见故障
• 配置管理：集中化的配置管理和版本控制

可观测性：

• 全链路追踪：从请求接收到响应返回的完整链路追踪
• 多维度监控：性能、资源、业务等多维度监控指标
• 智能告警：基于机器学习的异常检测和智能告警
• 可视化仪表板：直观的监控和管理界面

2.3 项目目标与成功指标

为了验证 llm-d 对第一章中识别挑战的解决效果，我们制定了明确的量化目标和成功指标。这些指标不仅体现了技术创新的价值，更为用户提供了可衡量的业务收益。

2.3.1 性能目标

针对第一章中的性能与扩展性挑战，llm-d 项目的性能目标如下：

延迟指标：

• 首 Token 延迟（TTFT）：通过预填充/解码分离降低 50-70%
• Token 间延迟（TPOT）：更可预测的生成延迟
• 端到端延迟：相比基线方案显著降低

吞吐量指标：

• 智能调度：通过前缀缓存感知路由提升 3-5 倍性能
• 分离式架构：预填充实例 GPU 利用率 > 85%，解码实例内存利用率 > 80%
• 缓存命中率：相比随机调度提升 3-5 倍

扩展性指标：

• Kubernetes 原生：支持 Kubernetes1.29+ 版本的大规模集群
• 模型支持：支持 10 亿参数以上的大语言模型
• 硬件支持：支持 NVIDIA H100/A100/L4、AMD MI250+、Google TPU v5e/v6e+

2.3.2 可用性目标

针对第一章中的运维复杂度和故障恢复挑战，llm-d 项目的可用性目标如下：

服务可用性：

• 高可用性：通过 Kubernetes 原生设计实现高可用部署
• 故障恢复：自动故障检测和实例转移
• 数据一致性：基于 etcd 的分布式状态管理

运维效率：

• 快速部署：通过 Helmcharts 实现快速部署
• 自动化运维：Kubernetes 原生的自动化运维能力
• 可观测性：集成 Prometheus、Grafana 等监控工具

2.3.3 成本效益目标

针对第一章中的运营成本挑战，llm-d 项目的成本效益目标如下：

成本优化：

• 资源利用率：通过智能调度和分离式架构，预填充实例 GPU 利用率目标提升至 70-85%*
• 运维复杂度：通过 Kubernetes 原生设计，预期减少 40-60% 运维工作量*
• 硬件成本：相比统一架构预期降低 25-35% 的硬件成本*

投资回报：

• 部署效率：通过 Helmcharts 实现快速部署，部署时间从数周缩短到数小时
• 性能收益：通过优化调度和缓存策略，预期实现 1.5-3 倍性能提升*
• 开发效率：基于开源组件的可扩展和可定制架构，降低技术门槛

*注：以上数据基于理论分析、原型测试和行业基准，实际效果可能因硬件配置、工作负载特征、网络环境等因素而有所差异。建议在生产环境部署前进行充分的概念验证（POC）测试。

2.3.4 生态兼容性目标

针对第一章中的厂商锁定和技术复杂性挑战，llm-d 项目的生态兼容性目标如下：

技术兼容性：

• Kubernetes 版本：支持 Kubernetes1.24+ 版本
• 硬件平台：支持 NVIDIA、AMD、Intel 等主流硬件
• 云平台：支持 AWS、Azure、GCP、阿里云 等主流云平台
• 存储系统：支持 Ceph、MinIO、S3 等存储后端

生态集成：

• 监控系统：与 Prometheus、Grafana、DataDog 等集成
• 日志系统：与 ELK、Fluentd、Loki 等集成
• 安全系统：与 OPA、Falco、Twistlock 等集成
• CI/CD 系统：与 Jenkins、GitLab CI、Tekton 等集成

2.4 技术创新点

本节将详细介绍 llm-d 的三大技术创新领域，这些创新直接对应第一章 1.3.2 节中提出的四大核心技术路径，为解决大规模 LLM 推理挑战提供了具体的技术实现路径。

2.4.1 智能调度创新

针对第一章中的"智能推理调度"技术路径，llm-d 项目的智能调度创新如下：

多维度调度算法：

• 结合前缀缓存命中率、实例负载、网络拓扑等多个维度
• 使用强化学习优化调度决策
• 支持用户自定义调度策略

预测性资源管理：

• 基于历史数据和机器学习预测资源需求
• 提前预热实例和预加载模型
• 动态调整资源配置以适应负载变化

2.4.2 缓存技术创新

针对第一章中的"分层前缀缓存"技术路径，llm-d 项目的缓存技术创新如下：

分层缓存架构：

• GPU 内存：用于存储频繁访问的模型参数和激活值
• 主机内存：用于存储较大的模型参数和缓存键值对
• SSD：用于持久化缓存键值对
• 网络存储：用于共享缓存键值对

智能缓存替换策略：

• 基于前缀缓存命中率和访问频率的智能替换策略
• 支持缓存键值对的动态迁移和失效处理
• 基于缓存键值对的压缩存储

压缩与传输优化：

• KV 缓存的高效压缩算法：采用 ZSTD 等压缩算法，压缩比 3-5 倍，传输效率提升 20%
• 基于 RDMA 的高速缓存传输：利用 RDMA 技术实现 GPU 与 SSD 之间的高速缓存传输，延迟 < 100 μs
• 增量更新减少网络传输开销：仅传输增量更新的缓存键值对，减少网络传输开销

2.4.3 分离式架构创新

针对第一章中的预填充/解码分离和**变体自动扩展（Variant Auto-scaling）**技术路径，llm-d 项目的分离式架构创新如下：

动态角色分配：

• 根据负载特征动态分配预填充和解码角色
• 支持角色的实时切换和负载均衡
• 优化不同阶段的资源配置

高性能通信：

• 基于 NCCL、NVSHMEM 的高效 GPU 间通信
• 支持多种网络拓扑和传输协议
• 自适应的通信模式选择

3. 核心技术优势

基于第一章对大规模 LLM 推理挑战的深入分析，以及第二章对 llm-d 项目定位和设计理念的阐述，本章将详细介绍 llm-d 的核心技术优势。这些技术创新直接回应了第一章中提出的性能瓶颈、运营成本和技术复杂性等关键挑战，通过四大核心技术路径的协同作用，实现了在性能、成本和可扩展性方面的显著优势。

llm-d 的技术优势不仅体现在单点技术的突破，更重要的是通过系统性的架构设计和技术集成，为大规模生产部署提供了坚实的技术基础。这些技术创新与第二章中提出的设计理念高度一致，共同构成了 llm-d 的核心竞争力。

3.1 四大核心技术路径

本节详细介绍 llm-d 的四大核心技术路径，这些技术路径与第一章 1.3.2 节中提出的技术方案完全对应，同时体现了第二章 2.4 节中阐述的技术创新点。每项技术都针对性地解决了第一章中识别的具体挑战：

• 智能推理调度：解决性能瓶颈和资源利用效率问题
• 预填充/解码分离：解决延迟敏感性和扩展困难问题
• 分层前缀缓存：解决内存开销和响应时间问题
• 变体自动扩展：解决运维复杂度和成本控制问题

3.1.1 智能推理调度（Intelligent Inference Scheduling）

针对第一章中的性能瓶颈和资源利用效率挑战，llm-d 项目的智能推理调度如下：

技术原理与创新：

智能推理调度是 llm-d 的核心竞争优势，通过多维度感知和机器学习算法，相比传统轮询调度预期实现 1.5-2.5 倍的吞吐量提升。

*注：基于标准 LLaMA-7B 模型在 A100 GPU 集群上的原型测试和理论分析，实际效果可能因硬件配置、工作负载特征等因素而异。

端点选择协议（EPP）优化：

• 多因子评分模型：结合 CPU/GPU 利用率、内存使用率、网络延迟、队列长度等 15+ 个指标
• 动态权重调整：基于历史性能数据和实时负载，动态调整各因子权重
• 预测性调度：使用 LSTM 神经网络预测未来 5-10 秒的负载趋势
• SLA 感知路由：根据请求的 SLA 要求（延迟、吞吐量）选择最优实例

多维度感知决策算法：

调度评分 = α×缓存命中率 + β×实例负载 + γ×网络延迟 + δ×SLA匹配度
其中：α, β, γ, δ 为动态调整的权重系数

• 前缀缓存感知（P/D-aware）：优先路由到具有相关前缀缓存的实例，缓存命中率从基线的 30% 提升至 50-70%
• KV 缓存感知：考虑实例的 KV 缓存使用情况，避免内存溢出
• SLA 感知：根据请求的延迟要求和优先级进行差异化调度
• 负载感知：实时监控实例负载，避免热点问题

性能提升数据：

• 调度延迟：平均调度决策时间 < 5ms（99% 分位数 < 10ms）
• 负载均衡效果：实例间负载方差降低 60-80%
• 缓存命中率：相比随机调度提升 1.7-2.3 倍
• 整体吞吐量：相比基线提升 100-300%

3.1.2 预填充/解码分离（Prefill/Decode Disaggregation）

针对第一章中的延迟敏感性和扩展困难挑战，llm-d 项目的预填充/解码分离如下：

技术背景与挑战：

传统的 LLM 推理将预填充和解码阶段耦合在同一个实例中，导致资源利用不均和性能瓶颈。llm-d 通过分离式架构，实现了两个阶段的独立优化。

分离式服务架构设计：

• 预填充实例：专门处理输入 prompt 的编码和初始 KV 缓存生成

• 计算密集型：充分利用 GPU 的计算单元
• 批处理优化：支持大批量并行处理
• 内存需求相对较小：主要存储模型参数

• 解码实例：专门处理 token 的逐步生成

• 内存密集型：需要大量 KV 缓存存储
• 低延迟优化：单个 token 生成延迟 < 20ms（A100 80GB GPU）
• 高并发支持：单实例支持 500-1000 并发会话（取决于模型大小和硬件配置）

高性能传输技术：

• NIXL 传输库：专为 GPU 间 KV 缓存传输优化的高性能库

• 支持 RDMA、InfiniBand、NVLink 等高速互连
• 零拷贝传输：避免 CPU-GPU 间的数据拷贝开销
• 压缩传输：KV 缓存压缩率达 60-80%
• 低延迟：TTFT < 10ms（InfiniBand/NVLink）

• 传输协议优化：

• 快速互连模式：延迟优化，TTFT < 150ms（InfiniBand/NVLink）
• 数据中心网络模式：吞吐量优化，带宽利用率 > 85%
• 混合模式：根据网络条件自适应选择

性能收益分析：

• 首 Token 延迟：相比统一架构降低 40-60%
• 资源利用率：预填充实例 GPU 利用率 > 80%，解码实例内存利用率 > 75%
• 扩展灵活性：可根据负载特征独立扩展预填充和解码实例
• 成本效益：相比统一架构降低 25-35% 的硬件成本

3.1.3 分层前缀缓存（Hierarchical Prefix Caching）

针对第一章中的内存开销和响应时间挑战，llm-d 项目的分层前缀缓存如下：

缓存架构创新：

llm-d 设计了业界首个四层前缀缓存架构，实现了从 GPU 内存到远程存储的全覆盖缓存体系。

四层缓存体系：

L1: GPU HBM            - 延迟: ~1μs,   最高优先级缓存
L2: 主机内存           - 延迟: ~10μs,  高速访问缓存
L3: 本地 SSD           - 延迟: ~100μs, 持久化缓存
L4: 远程存储           - 延迟: ~1ms,   分布式共享缓存

智能缓存管理（KVConnector）：

• 可插拔架构：支持多种缓存后端（如 Redis、Memcached、自研缓存）
• 一致性协议：基于 Raft 算法的分布式一致性保证
• 压缩算法：专为 KV 缓存设计的无损压缩，压缩比 3:1
• 预取策略：基于访问模式的智能预取，预取准确率 > 80%

两种缓存方案：

• 独立缓存（N/S）：

• 零运营成本：无需额外基础设施
• 本地优化：充分利用本地 SSD 和内存
• 适用场景：中小规模部署，成本敏感场景

• 共享缓存（E/W）：

• 全局索引：跨实例的缓存共享和查找
• 高命中率：集群级别的缓存复用
• 适用场景：大规模部署，高并发场景

缓存性能指标：

• 整体命中率：预期 70-85%*（相比单层缓存的 25-35%）
• 延迟降低：平均响应时间预期降低 40-60%*
• 存储效率：通过压缩和去重，存储效率预期提升 3-6 倍*
• 网络开销：缓存传输开销预期 < 总网络流量的 10%*

基于原型测试和理论分析，实际效果可能因工作负载特征、硬件配置等因素而异

3.1.4 变体自动扩展（Variant Auto-scaling）

针对第一章中的运维复杂度和成本控制挑战，llm-d 项目的变体自动扩展如下：

智能扩展策略：

传统的自动扩展只考虑 CPU/内存等基础指标，llm-d 的变体自动扩展器考虑了 LLM 推理的特殊性，实现了更精准的扩展决策。

硬件感知能力测量：

• 基准测试自动化：部署时自动运行标准化基准测试
• 容量建模：建立硬件配置与推理能力的数学模型
• 性能画像：为每种硬件配置建立详细的性能画像
• 动态校准：运行时持续校准性能模型，保持与实际硬件性能的一致性

工作负载感知分析：

• 请求形状分析：

• 输入长度分布：统计 prompt 长度的分布特征
• 输出长度预测：基于历史数据预测生成长度
• 复杂度评估：评估请求的计算复杂度

• QoS 需求建模：

• 延迟敏感度：区分实时和批处理请求
• 吞吐量要求：评估批量处理需求
• 优先级分级：支持多级优先级调度

流量感知优化：

• 流量模式识别：

• 周期性分析：识别日、周、月的流量周期
• 突发检测：实时检测流量突发和异常
• 趋势预测：预测未来 1-24 小时的流量趋势

• 实例配置优化：

• 角色动态分配：在预填充和解码角色间动态切换
• 资源配置调整：根据负载特征调整 GPU/内存配置
• 网络拓扑优化：优化实例间的网络连接

扩展决策算法：

llm-d 采用多目标优化的扩展决策算法，综合考虑以下因素：

• 成本因子：评估扩展操作对总体成本的影响
• 性能因子：评估扩展操作对系统性能的提升效果
• SLA 因子：评估扩展操作对 SLA 达成率的影响
• 加权评分：通过动态权重调整，计算最优扩展策略

扩展性能指标：

• 扩展精度：扩展决策准确率预期 > 85%
• 响应速度：扩展决策延迟预期 < 90 秒
• 成本优化：相比基础扩展策略预期降低 20-40% 的资源成本
• SLA 保证：预期 99% 的 SLA 达成率

*注：基于原型测试和理论分析，实际效果可能因集群规模、工作负载复杂度、硬件配置等因素而异。

3.2 技术优势对比分析

本节通过与传统方案的对比，量化展示 llm-d 在各个技术维度上的优势，验证其对第一章中挑战的有效解决。

3.2.1 与传统方案对比

技术特性	传统方案	`llm-d` 方案	改进效果	对应挑战
调度性能	随机/轮询调度	智能缓存感知调度	`1.5-2.5x` 吞吐量提升	性能瓶颈
首 Token 延迟	统一架构 `200-500ms`	分离式架构 `< 200ms`	`30-50%` 延迟降低	延迟敏感性
资源利用率	GPU 利用率 `40-60%`	GPU 利用率 `> 75%`	显著提升	运营成本
缓存命中率	单层缓存 `25-35%`	四层分层缓存 `70-85%`	`2-2.5x` 命中率提升	内存开销
部署复杂度	手动配置，周级部署	`Helm charts` ，小时级部署	简化部署流程	技术复杂性
运维管理	传统运维，人工干预	`Kubernetes` 原生，自动化	运维效率提升	运维复杂度
扩展能力	手动扩展，小时级响应	自动扩展，分钟级响应	扩展效率提升	扩展困难
故障恢复	人工处理，小时级恢复	自动故障转移，分钟级恢复	可用性提升	故障处理

*注：基于原型测试和理论分析，实际效果可能因环境配置、工作负载特征等因素而异。

3.2.2 技术成熟度评估

• 智能调度：生产就绪，已在多个大规模环境验证
• 分离式架构：技术成熟，vLLM 原生支持
• 分层缓存：核心功能完备，持续优化中
• 自动扩展：基础功能稳定，高级特性开发中

3.3 技术路线图

基于当前的技术成熟度评估，llm-d 制定了分阶段的技术发展路线图，确保技术创新与产品化进程的有机结合。

3.3.1 短期优化（3-6 个月）

目标：完善核心功能，提升生产就绪度：

关键里程碑：

• 调度算法优化：集成强化学习算法，调度精度提升至 95%+
• 缓存性能提升：压缩算法优化，存储效率提升至 6-10 倍
• 多模态支持：支持文本+图像模型，覆盖 80% 主流多模态场景
• 监控完善：集成全链路追踪，故障定位时间缩短至分钟级

可衡量目标：

• 整体性能提升 20-30%
• 部署成功率达到 99.5%
• 平均故障恢复时间 < 5 分钟

注：基于原型测试和理论分析，实际效果可能因环境配置、工作负载特征等因素而异。

3.3.2 中期发展（6-12 个月）

目标：扩展应用场景，增强企业级能力：

关键里程碑：

• 分布式缓存：实现跨数据中心缓存同步，全局缓存命中率 > 90%
• 边缘计算：支持边缘节点部署，延迟降低 40-60%
• 引擎集成：集成 TensorRT、OpenVINO 等引擎，支持多样化硬件
• 企业功能：完善权限管理、审计日志、合规性支持

可衡量目标：

• 支持 10+ 种推理引擎
• 边缘部署延迟 < 50 毫秒
• 企业级功能覆盖率 > 95%

3.3.3 长期愿景（1-2 年）

目标：技术领先，生态完善：

关键里程碑：

• 智能优化：自适应模型压缩和量化，模型大小减少 50-70%
• 联邦学习：支持分布式训练推理，保护数据隐私
• 新硬件支持：集成量子计算、神经形态芯片等新兴硬件
• 生态建设：建立开发者社区，插件生态系统

可衡量目标：

• 模型压缩效果提升 2-3 倍
• 支持 5+ 种新兴硬件架构
• 开发者社区规模 > 10,000 人

技术演进路径：

当前状态 → 短期优化 → 中期发展 → 长期愿景
    ↓           ↓           ↓           ↓
生产就绪    功能完善    场景扩展    技术领先
(90%)      (95%)      (98%)      (99%+)

4. llm-d 架构设计

在第三章中，我们详细介绍了 llm-d 的四大核心技术优势：智能推理调度、预填充/解码分离、分层前缀缓存和变体自动扩展。这些技术创新需要一个强大而灵活的架构来支撑其实现和运行。

llm-d 采用现代化的云原生架构设计，通过分层解耦、模块化组合的方式，构建了一个高性能、高可用、易扩展的 LLM 推理平台。整体架构遵循"关注点分离"的设计原则，每个层次专注于特定的功能领域，确保第三章提到的技术优势能够在生产环境中稳定、高效地发挥作用。

4.1 整体架构

本节将详细介绍 llm-d 的整体架构设计，展示如何通过分层架构来支撑第三章提到的四大核心技术：

• 智能推理调度 → 智能调度层实现
• 预填充/解码分离 → 推理服务层的分离式设计
• 分层前缀缓存 → 缓存存储层的四层缓存体系
• 变体自动扩展 → 云原生架构的弹性扩展能力

4.1.1 架构层次设计

┌─────────────────────────────────────────────────────────────┐
│                     客户端应用层                              │
│  Web应用 │ 移动应用 │ API客户端 │ SDK集成 │ 第三方服务        │
└─────────────────────────────────────────────────────────────┘
                                │
┌─────────────────────────────────────────────────────────────┐
│                     API 网关层                               │
│        负载均衡 │ 认证授权 │ 限流熔断 │ 协议转换 │ 监控埋点        │
└─────────────────────────────────────────────────────────────┘
                                │
┌─────────────────────────────────────────────────────────────┐
│                     智能调度层                               │
│      请求路由 │ 负载均衡 │ 缓存感知 │ SLA管理 │ 实例选择         │
└─────────────────────────────────────────────────────────────┘
                                │
┌─────────────────────────────────────────────────────────────┐
│                     推理服务层                               │
│       预填充集群 │ 解码集群 │ 模型管理 │ 资源调度 │ 健康检查      │
└─────────────────────────────────────────────────────────────┘
                                │
┌─────────────────────────────────────────────────────────────┐
│                     缓存存储层                               │
│       L1:GPU内存 │ L2:主机内存 │ L3:本地SSD │ L4:远程存储       │
└─────────────────────────────────────────────────────────────┘
                                │
┌─────────────────────────────────────────────────────────────┐
│                   基础设施层                                 │
│    Kubernetes │ Docker │ 网络 │ 存储 │ 监控 │ 日志            │
└─────────────────────────────────────────────────────────────┘

4.1.2 核心组件详解

API 网关层（Gateway Layer）：

• 功能定位：统一的 API 入口，提供标准化的接口服务
• 核心特性：

• OpenAI 兼容 API：高度兼容 OpenAI GPT API 规范（覆盖 95%+ 常用接口）
• 多协议支持：支持 HTTP/HTTPS、gRPC、WebSocket
• 认证授权：支持 API Key、JWT、OAuth 2.0
• 限流熔断：基于令牌桶的智能限流（支持多级限流策略）
• 请求验证：参数校验、格式转换、错误处理

• 技术实现：基于 Envoy Proxy + 自研控制平面

智能调度层（Scheduling Layer）：

• 功能定位：核心调度引擎，负责智能请求路由和负载均衡
• 核心特性：

• 多维度感知：缓存、负载、SLA、网络状态
• 预测性调度：基于机器学习的负载预测
• 动态路由：实时调整路由策略
• 故障转移：自动检测和处理实例故障

• 技术实现：Go + gRPC + etcd 集群

推理服务层（Inference Layer）：

• 功能定位：实际的模型推理计算，采用分离式架构
• 核心特性：

• 预填充服务：专门处理 prompt 编码和初始 KV 缓存生成
• 解码服务：专门处理 token 逐步生成
• 模型管理：支持多模型、多版本并存
• 资源隔离：基于容器的资源隔离和限制

• 技术实现：vLLM + PyTorch + CUDA

缓存存储层（Caching Layer）：

• 功能定位：分层缓存系统，提供高效的 KV 缓存存储
• 核心特性：

• 四层缓存：GPU 内存、主机内存、本地 SSD、远程存储
• 智能管理：LRU + 访问模式预测的缓存策略
• 数据一致性：分布式一致性协议保证
• 压缩优化：专为 KV 缓存设计的压缩算法

• 技术实现：Redis Cluster + 自研缓存引擎

监控观测层（Observability Layer）：

• 功能定位：全方位的系统监控和可观测性
• 核心特性：

• 指标监控：Prometheus + Grafana（支持 100+ 自定义指标）
• 链路追踪：OpenTelemetry + Jaeger（端到端延迟分析）
• 日志聚合：Fluentd + Elasticsearch + Kibana（结构化日志）
• 告警通知：AlertManager + 多渠道通知（邮件、钉钉、Slack）

• 技术实现：云原生可观测性技术栈 + 自研性能分析工具

4.2 关键设计决策

4.2.1 云原生架构（Cloud-Native First）

设计原则：

• 容器化优先：所有组件都采用容器化部署，确保环境一致性
• 微服务架构：按功能域拆分服务，实现独立开发、部署、扩展
• 声明式配置：使用 YAML 配置文件，支持 GitOps 工作流
• 无状态设计：服务实例无状态，状态外化到专门的存储系统

技术实现：

llm-d 通过标准的 Kubernetes 资源定义实现云原生部署：

• 部署配置：使用 Deployment 资源定义预填充服务的副本数量和配置
• 资源管理：通过 requests 和 limits 精确控制 GPU 和内存资源分配
• 环境配置：通过环境变量配置模型路径、缓存后端等关键参数
• 服务发现：利用 Kubernetes 原生的服务发现机制实现组件间通信
• 健康检查：集成 liveness 和 readiness 探针确保服务健康状态

优势分析：

• 弹性扩展：基于 HPA/VPA 的自动扩缩容
• 故障恢复：Kubernetes 自动重启和故障转移
• 资源效率：容器级别的资源隔离和限制
• 运维简化：标准化的部署、监控、日志处理

4.2.2 可观测性优先（Observability First）

设计理念：

可观测性不是事后添加的功能，而是架构设计的核心考虑因素。llm-d 从设计之初就内置了全面的可观测性能力。

三大支柱实现：

指标监控（Metrics）：

llm-d 集成了全面的 Prometheus 监控指标体系：

• 调度延迟指标：监控调度决策的耗时分布，支持按算法、模型、SLA 等级分类
• 缓存命中率指标：监控各层缓存的命中率，支持按缓存层级和模型分类
• 资源利用率指标：监控 GPU、CPU、内存 等资源的实时使用情况
• 请求处理指标：监控请求的处理时间、吞吐量、错误率等关键性能指标
• 业务指标：监控 SLA 达成率、用户满意度等业务相关指标

链路追踪（Tracing）：

• 全链路覆盖：从 API 网关到推理服务的完整链路
• 性能分析：识别性能瓶颈和优化机会
• 错误诊断：快速定位和诊断问题
• 依赖分析：理解服务间的依赖关系

日志聚合（Logging）：

llm-d 采用结构化日志记录系统，提供全面的运行时信息：

• 时间戳信息：精确记录事件发生时间，支持时序分析
• 日志级别：支持 DEBUG、INFO、WARN、ERROR 等多级别日志
• 服务标识：明确标识日志来源服务，便于问题定位
• 追踪关联：集成 trace_id 和 span_id，支持分布式追踪
• 元数据记录：记录请求ID、模型信息、实例选择、性能指标等关键信息
• 缓存状态：记录缓存命中情况，支持缓存性能分析

4.2.3 高可用设计（High Availability）

无单点故障（No Single Point of Failure）：

• 组件冗余：所有关键组件都支持多实例部署
• 数据复制：关键数据多副本存储
• 负载分散：请求负载分散到多个实例
• 故障检测：主动健康检查和故障检测

故障隔离（Fault Isolation）：

故障隔离策略：
┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│   Zone A    │    │   Zone B    │    │   Zone C    │
│ ┌─────────┐ │    │ ┌─────────┐ │    │ ┌─────────┐ │
│ │Prefill-1│ │    │ │Prefill-2│ │    │ │Prefill-3│ │
│ │Decode-1 │ │    │ │Decode-2 │ │    │ │Decode-3 │ │
│ │Cache-1  │ │    │ │Cache-2  │ │    │ │Cache-3  │ │
│ └─────────┘ │    │ └─────────┘ │    │ └─────────┘ │
└─────────────┘    └─────────────┘    └─────────────┘

• 可用区隔离：跨可用区部署，避免区域性故障
• 网络分区容忍：处理网络分区和脑裂问题
• 资源隔离：CPU、内存、GPU 资源的隔离
• 爆炸半径控制：限制故障影响范围

优雅降级（Graceful Degradation）：

• 服务降级：在部分组件故障时提供基础服务
• 功能开关：通过配置开关控制功能启用/禁用
• 限流保护：在高负载时保护系统稳定性
• 缓存兜底：使用缓存数据提供降级服务

4.2.4 性能优先设计（Performance First）

零拷贝架构：

• 内存映射：使用 mmap 减少内存拷贝
• DMA 传输：GPU 间直接内存访问
• 批处理优化：请求批处理减少系统调用
• 异步 I/O：非阻塞 I/O 提升并发性能

缓存优化策略：

llm-d 实现了智能的四层缓存优化系统：

• L1 GPU 内存缓存：最高速缓存层，直接存储在 GPU 显存中
• L2 主机内存缓存：高速缓存层，利用服务器内存提供快速访问
• L3 本地 SSD 缓存：中速缓存层，使用本地 SSD 存储提供平衡的性能
• L4 远程存储缓存：大容量缓存层，使用分布式存储提供无限容量

缓存提升策略：

• 自动将热点数据从低层缓存提升到高层缓存
• 基于访问频率和时间局部性的智能提升算法
• 支持缓存预热和主动数据迁移
• 实现缓存未命中时的多层级回退机制

4.3 架构演进路线

4.3.1 当前架构（v0.2 - 2025年Q3）

已实现功能：

• 智能推理调度（基于 IGW 的 vLLM 优化调度）
• 预填充/解码分离（简单分离式架构）
• 广域专家并行（Wide Expert-Parallelism）
• Kubernetes 原生部署和集成

技术成熟度： 生产就绪（85%）

当前支持：

• vLLM 模型服务器集成
• 前缀缓存感知路由
• 可定制调度策略
• 多硬件架构支持（NVIDIA H100/A100/L4, AMD MI250+, Google TPU v5e+）

4.3.2 近期演进（v0.3-v0.5 - 2025年Q4-2026年Q2）

计划功能：

• 分层前缀缓存层次结构
• 增强的分离式服务（延迟和吞吐量优化）
• 变体自动扩展（硬件、工作负载和流量感知）
• 远程前缀缓存集成

预期改进：

• 调度精度提升至 95%+
• TTFT 延迟降低 40-60%
• 缓存命中率达到 80-90%
• 支持 DeepSeek-R1 等大型 MoE 模型

技术目标：

• 完整的 xPyD 架构支持
• 多数据中心部署能力
• 高性能互连优化（InfiniBand, NVLink, OCS）

4.3.3 中期目标（v1.0 - 2026年Q3-2027年）

探索方向：

• 多模态模型支持（图像、音频、视频）
• 边缘计算节点集成
• 联邦学习推理框架
• 自适应模型压缩和量化

技术目标：

• 支持 3+ 种模态的统一推理
• 边缘延迟 < 100ms
• 模型压缩率 > 60%
• 全球分布式部署能力

长期愿景：

• 成为 Kubernetes 生态中 LLM 推理的标准解决方案
• 与上游项目（vLLM, IGW）深度集成
• 支持新兴硬件架构（NPU, 下一代 GPU/TPU）

4.4 架构优势总结

设计特性	传统架构	llm-d 架构	具体优势
部署复杂度	手动配置，周期长	一键部署，`< 30` 分钟	云原生标准化，减少 `80%` 部署时间
故障恢复时间	`5-15` 分钟	`< 30` 秒	自动故障转移，`MTTR` 降低 `90%`
扩展灵活性	整体扩展，资源浪费	组件独立扩展	资源利用率提升 `40-60%`
监控可见性	基础指标，问题定位难	全链路追踪	问题定位时间减少 `70%`
性能优化	人工调优，周期长	智能调度，实时优化	吞吐量提升 `2-4` 倍
运维成本	人力密集，成本高	自动化运维	运维成本降低 `50-70%`
缓存效率	单层缓存，命中率低	四层缓存，智能管理	缓存命中率提升至 `80-90%`
资源利用率	`GPU` 利用率 `< 60%`	`GPU` 利用率 `> 80%`	硬件成本效益提升 `30%`

*注：基于原型测试和理论分析，实际效果可能因环境配置、工作负载特征等因素而异。

5. 核心组件详解

5.1 推理调度器（Inference Scheduler）

推理调度器是 llm-d 的"大脑"，负责所有推理请求的智能路由和负载均衡。它通过多维度感知和机器学习算法，实现了业界领先的调度性能。

5.1.1 功能特性

智能路由引擎：

• 多因子评分：综合考虑 15+ 个维度的评分模型

• 实例负载：CPU/GPU/内存使用率
• 网络状态：延迟、带宽、丢包率
• 缓存状态：命中率、容量、热度
• SLA 匹配：延迟要求、优先级、QoS 等级

• 动态权重调整：基于历史数据和实时反馈的权重优化

classDynamicWeightAdjuster:
def__init__(self):
self.weights = {
'cache_hit_rate': 0.3,
'instance_load': 0.25,
'network_latency': 0.2,
'sla_match': 0.15,
'gpu_utilization': 0.1
        }

defadjust_weights(self, feedback_data):
# 基于强化学习的权重调整
        reward = self.calculate_reward(feedback_data)
self.weights = self.rl_optimizer.update(self.weights, reward)

负载均衡策略：

• 预测性负载均衡：使用 LSTM 网络预测未来负载
• 自适应算法：根据负载模式自动选择最优算法
• 热点避免：主动检测和避免热点实例
• 故障转移：毫秒级的故障检测和自动转移

缓存感知调度：

• 前缀匹配算法：高效的前缀匹配和相似度计算
• 缓存亲和性：优先路由到具有相关缓存的实例
• 缓存预热：基于访问模式的主动缓存预热
• 跨实例缓存共享：智能的缓存迁移和复制策略

5.1.2 技术实现

调度算法核心：

llm-d 的调度算法采用多维度评分机制，实现智能的实例选择：

• 调度决策结构：包含选中实例、评分、决策理由和缓存策略
• 候选实例筛选：首先筛选出健康且支持目标模型的实例
• 评分计算：对每个候选实例进行多维度评分计算
• 最优选择：选择评分最高的实例作为最终调度目标
• 决策解释：提供详细的决策理由，支持调度过程的可解释性
• 缓存策略：根据实例特性和请求特征确定最优缓存策略

状态管理系统：

• 分布式状态存储：基于 etcd 的强一致性状态管理
• 实时状态同步：毫秒级的状态更新和同步
• 状态版本控制：支持状态回滚和版本管理
• 冲突解决：基于时间戳的冲突解决机制

性能监控与优化：

• 实时指标收集：每秒 1000+ 次的指标更新
• 性能基线建立：自动建立和更新性能基线
• 异常检测：基于统计学习的异常检测算法
• 自动调优：基于历史数据的参数自动调优

5.1.3 性能指标

指标类型	目标值	当前表现	备注
调度延迟	`< 5ms`	`2-4ms`	P99 延迟，包含网络开销
调度准确率	`> 90%`	`92-95%`	最优实例选择率
负载均衡效果	方差 `< 15%`	`方差 8-12%`	实例间负载分布
故障转移时间	`< 200ms`	`80-150ms`	平均故障转移时间

5.2 模型服务实例

模型服务实例是实际执行推理计算的组件，llm-d 支持三种不同类型的实例，以适应不同的部署场景和性能需求。

5.2.1 预填充实例（Prefill Instance）

设计目标：
预填充实例专门优化 prompt 处理和初始 KV 缓存生成，通过计算密集型优化，实现了高吞吐量的批处理能力。

核心特性：

• 批处理优化：支持动态批大小调整，最大批大小可达 256
• 计算并行化：充分利用 GPU 的并行计算能力
• 内存效率：优化的内存分配和回收策略
• 快速启动：实例启动时间 < 30 秒

技术实现：

预填充实例通过以下技术实现高效的批处理：

• 模型加载：支持多种模型格式，包括 HuggingFace、GGML 等
• 动态批管理：根据请求特征动态调整批大小，最大支持 256 个请求
• KV 缓存生成：高效生成和管理 KV 缓存条目
• 并行处理：利用 CUDA 流实现计算和内存操作的并行化
• 输入准备：智能的输入预处理和 tokenization
• 缓存条目创建：为每个请求创建对应的缓存条目，包含前缀哈希和元数据

性能优化：

• GPU 利用率：70-85%（在 H100/A100 等高端 GPU 上，相比传统方案的 40-60%）
• 批处理效率：支持异构批处理，不同长度的 prompt 可在同一批次处理
• 内存优化：使用内存池和零拷贝技术，内存利用率 80-90%
• 计算优化：使用 Flash Attention 和 Tensor 并行化

5.2.2 解码实例（Decode Instance）

设计目标：
解码实例专门优化 token 逐步生成，通过内存密集型优化和低延迟设计，实现了高并发的实时生成能力。

核心特性：

• 高并发支持：单实例支持 500-1000+ 并发会话（取决于模型大小和硬件配置）
• 低延迟生成：单 token 生成延迟 5-15ms（不含网络传输）
• 内存管理：智能的 KV 缓存内存管理和回收
• 流式输出：支持实时流式 token 输出

技术实现：

解码实例通过以下技术实现高并发的 token 生成：

• 模型加载：优化的模型加载，支持模型分片和动态加载
• 会话管理：支持最多 1024 个并发会话的高效管理
• KV 缓存管理：智能的缓存加载、存储和回收机制
• 流管理：支持实时流式输出，降低用户感知延迟
• 缓存加载：快速加载会话相关的 KV 缓存数据
• Token 生成：使用专用 CUDA 流进行高效的 token 生成
• 状态更新：实时更新会话状态和上下文信息
• 流式输出：异步发送生成的 token，支持实时交互

内存管理策略：

• 分层内存管理：GPU HBM、主机内存、SSD 的分层管理
• 智能换页：基于访问模式的 KV 缓存换页策略
• 内存压缩：实时压缩不活跃的 KV 缓存
• 垃圾回收：增量式的内存垃圾回收

5.2.3 统一实例（Unified Instance）

设计目标：
统一实例提供传统的一体化推理模式，主要用于兼容性和渐进式迁移场景。

核心特性：

• 兼容模式：高度兼容传统 vLLM 部署（覆盖 95%+ 常用功能）
• 动态切换：可在预填充和解码模式间动态切换
• 渐进迁移：支持从传统架构的平滑迁移
• 性能监控：详细的性能对比和迁移建议

5.3 缓存管理系统

缓存管理系统是 llm-d 性能优势的核心，通过四层缓存架构和智能管理策略，实现了业界领先的缓存命中率。

5.3.1 KVConnector 架构

设计理念：
KVConnector 是一个可插拔的缓存抽象层，提供统一的缓存访问接口，支持多种缓存后端的无缝切换。

核心组件：

type KVConnector interface {
    Get(key string) (*CacheEntry, error)
    Put(key string, entry *CacheEntry) error
    Delete(key string) error
    Exists(key string) bool
    GetStats() *CacheStats
}

type CacheEntry struct {
    Key         string
    Value       []byte
    Metadata    map[string]interface{}
    TTL         time.Duration
    CreatedAt   time.Time
    AccessCount int64
    LastAccess  time.Time
}

多后端支持：

• Redis Cluster：分布式缓存，支持水平扩展
• Memcached：高性能内存缓存
• 本地缓存：基于内存映射的本地缓存
• 混合缓存：多层缓存的智能组合

一致性保证：

• 强一致性：基于 Raft 算法的分布式一致性
• 最终一致性：异步复制的最终一致性模式
• 会话一致性：保证同一会话内的读写一致性
• 因果一致性：保证因果关系的一致性

5.3.2 智能缓存策略

缓存淘汰算法：

llm-d 采用智能的多因子缓存淘汰算法：

• LRU 因子：考虑最近最少使用的时间因素，权重 40%
• 频率因子：考虑访问频率和热度，权重 30%
• 时效因子：考虑数据的时效性和新鲜度，权重 20%
• 大小因子：考虑缓存条目的大小和存储成本，权重 10%

评分机制：

• 为每个缓存条目计算综合淘汰评分
• 基于多个维度的加权计算，确保淘汰决策的合理性
• 支持动态权重调整，适应不同的工作负载模式
• 实现高效的淘汰候选选择和批量淘汰操作

预取机制：

• 模式识别：识别访问模式和序列
• 预测算法：基于马尔可夫链的预测模型
• 预取策略：主动预取和被动预取的结合
• 预取评估：实时评估预取效果和调整策略

压缩存储：

• 无损压缩：专为 KV 缓存设计的无损压缩算法
• 压缩比：平均压缩比 3:1，最高可达 5:1
• 压缩速度：压缩/解压速度 > 1GB/s
• 自适应压缩：根据数据特征自动选择压缩算法

5.4 监控与可观测性

监控与可观测性系统为 llm-d 提供全方位的系统洞察，支持主动运维和性能优化。

5.4.1 指标收集系统

性能指标：

llm-d 集成了全面的 Prometheus 性能指标体系：

• 请求处理时长：直方图类型指标，记录请求处理的时间分布

• 标签维度：模型、实例类型、SLA 等级
• 时间桶：从毫秒级到秒级的多个时间段

• 缓存命中率：仪表盘类型指标，监控各层缓存的命中率

• 标签维度：缓存层级、模型类型

• GPU 利用率：仪表盘类型指标，监控 GPU 资源使用情况

• 标签维度：实例ID、GPU ID

• 活跃会话数：仪表盘类型指标，监控并发推理会话数量

• 标签维度：实例类型、模型类型

业务指标：

• SLA 达成率：按不同 SLA 等级统计的达成率
• 用户满意度：基于响应时间和质量的满意度评分
• 成本效益：每请求成本和资源利用率
• 模型性能：不同模型的性能对比和趋势

系统指标：

• 资源利用率：CPU、内存、GPU、网络、存储
• 系统健康度：组件状态、连接状态、错误率
• 容量规划：资源使用趋势和容量预测
• 性能基线：建立和维护性能基线

5.4.2 智能告警系统

异常检测算法：

llm-d 采用多模型融合的异常检测机制：

• 统计检测器：基于统计学方法检测数值异常和趋势变化
• 机器学习检测器：使用无监督学习算法识别复杂的异常模式
• 规则检测器：基于预定义规则检测已知的异常情况

检测流程：

• 并行运行多个检测器，收集各自的检测结果
• 为每个异常标记检测器来源，便于后续分析
• 通过融合算法整合多个检测器的结果
• 减少误报率，提高异常检测的准确性和可靠性

告警策略：

• 分级告警：Critical、Warning、Info 三级告警
• 告警聚合：相关告警的智能聚合和去重
• 告警抑制：避免告警风暴的抑制机制
• 告警升级：自动告警升级和通知机制

自动化响应：

• 自动扩容：基于负载的自动扩容
• 故障转移：自动故障检测和转移
• 性能调优：自动参数调优和优化
• 预防性维护：基于预测的预防性维护

5.4.3 可观测性工具链

监控技术栈：

• Prometheus：指标收集和存储
• Grafana：可视化仪表板和告警
• Jaeger：分布式链路追踪
• ELK Stack：日志聚合和分析

自定义工具：

• 性能分析器：专为 LLM 推理优化的性能分析工具
• 缓存分析器：缓存性能和命中率分析
• 调度分析器：调度决策和效果分析
• 成本分析器：资源成本和效益分析

6. llm-d 技术特性解析

本章将解析 llm-d 的核心技术特性，包括智能推理调度、预填充/解码分离和分层前缀缓存等关键技术的实现原理和架构设计。

6.1 智能推理调度

智能推理调度是 llm-d 的核心技术之一，通过缓存感知路由和多维度评分，实现最优的请求分发。

6.1.1 缓存感知调度

核心原理：

llm-d 调度器基于 Inference Gateway 的 Endpoint Picker Protocol (EPP) 实现缓存感知调度：

• 前缀缓存匹配：分析请求前缀与实例缓存的匹配程度
• 智能路由决策：优先选择具有相关缓存的实例
• 负载均衡兼顾：在缓存亲和性和负载均衡间找到平衡

实现架构：

apiVersion:v1
kind:ConfigMap
metadata:
name:scheduler-config
data:
config.yaml:|
    scheduler:
      algorithm: "cache_aware"
      cache_weight: 0.6
      load_weight: 0.4
      health_check_interval: "30s"

6.1.2 调度性能

关键指标：

• 调度延迟：< 5ms (P99)
• 缓存命中率提升：相比随机调度提升 30-50%
• 负载均衡度：支持动态权重调整

6.2 预填充/解码分离

预填充/解码分离技术将计算密集型的预填充阶段和内存密集型的解码阶段分离，实现专门化优化。

6.2.1 分离架构

服务分离模式：

传统统一架构：
Request → [Prefill + Decode] → Response

分离式架构：
Request → [Prefill Service] → [State Transfer] → [Decode Service] → Response

状态传递：

• 传输协议：支持 RDMA、NVLink、TCP
• 数据压缩：KV 缓存压缩，减少传输开销
• 异步传输：非阻塞状态传递

6.2.2 性能优化

预填充优化：

• 动态批处理优化
• 内存布局优化
• 并行处理支持

解码优化：

• KV 缓存管理优化
• 内存池管理
• 批次解码处理
• 预填充吞吐量：预期提升 2-2.5x（通过专门优化）
• 解码吞吐量：预期提升 1.5-2x（通过批处理优化）
• 整体吞吐量：预期提升 1.8-2.2x（在真实工作负载下）

*注：基于原型测试和理论分析，实际效果可能因硬件配置、模型特征、工作负载等因素而异。

6.3 分层前缀缓存系统

分层前缀缓存是 llm-d 的关键性能优化技术，通过多层缓存架构和智能管理策略，显著提升缓存命中率和系统性能。

6.3.1 缓存架构

llm-d 采用分层缓存架构：

• GPU 内存缓存：存储活跃会话的 KV 缓存
• 主机内存缓存：存储近期访问的 KV 缓存
• 分布式共享缓存：全局 KV 缓存池

6.3.2 智能缓存管理

缓存感知调度：

• 优先选择具有相关缓存的实例，提高缓存命中率
• 平衡缓存亲和性和实例性能，避免负载不均
• 支持动态权重调整，适应不同工作负载特性

动态缓存策略：

• 根据访问模式自适应选择 LRU、LFU 或混合策略
• 实时监控工作负载统计信息
• 支持缓存预热和智能预取

6.3.3 性能指标

• 缓存命中率：相比无缓存预期提升 5-20x 性能
• 管理开销：< 5% 的额外内存使用，< 1% 的额外 CPU 使用

6.4 变体自动扩展系统

变体自动扩展系统通过智能感知和预测，实现多维度的动态扩展，确保系统在各种负载条件下的最优性能。

6.4.1 扩展策略

水平扩展：

• 支持响应式、预测式和混合扩展策略
• 根据负载变化自动进行扩容和缩容决策
• 动态调整预填充和解码实例的分配比例

垂直扩展：

• 动态调整 GPU 内存、CPU 资源和网络带宽
• 根据工作负载特性优化资源配置

6.4.2 智能决策

负载预测：

• 采用多模型融合架构提高预测准确性
• 支持时间序列、机器学习和模式匹配等预测方法
• 基于成本效益分析提供扩展决策建议

6.4.3 执行机制

渐进式扩展：

• 分步骤执行扩展计划，确保系统稳定性
• 支持零停机扩展和自动回滚机制
• 提供详细的执行状态和进度反馈

6.4.4 性能指标

• 响应时间：端到端扩展响应时间 < 3 分钟
• 准确性：预测准确率 > 90%，过度扩展率 < 5%
• 成本优化：相比静态配置节省 30-50% 成本

6.5 分离式服务技术

6.5.1 技术原理

分离式服务技术将计算密集型的预填充阶段和内存密集型的解码阶段分离，实现专门化优化。

架构对比：

• 传统架构：单一实例处理全流程，资源利用率不均衡
• 分离式架构：预填充实例专注计算优化，解码实例专注内存优化

6.5.2 状态传递

传输协议：

• 支持 RDMA、NVLink 和 TCP 等多种传输协议
• 根据硬件环境和数据特性自动选择最优传输方法
• 采用异步传输机制，避免阻塞主处理流程

6.5.3 性能优化

预填充优化：

• 动态批处理管理，平衡吞吐量和延迟
• 内存布局优化，提高缓存命中率
• 支持多批次并行执行

解码优化：

• KV 缓存管理优化
• 推测解码技术加速生成
• 高效的内存池管理

6.5.4 通信优化

数据压缩：

• 支持 LZ4、Zstd 等多种压缩算法
• 专门针对 KV 缓存特性的定制压缩
• 自适应选择最优压缩策略

6.6 技术特性总结

llm-d 的核心技术特性体现了其在 LLM 推理领域的技术优势：

6.6.1 核心技术优势

1. 智能推理调度：多维度评分和预测性调度，实现最优资源分配
2. 预填充/解码分离：专门化优化，显著提升性能和资源利用率
3. 分层前缀缓存：多层缓存架构，智能管理策略，大幅提升缓存命中率
4. 变体自动扩展：多维度扩展策略，智能决策引擎，确保系统弹性

6.6.2 技术创新点

• 缓存感知调度：优先路由到具有相关缓存的实例
• 分离式服务架构：预填充和解码的专门化分离设计
• 智能状态传递：高效的跨实例状态传输机制
• 多目标优化调度：平衡延迟、吞吐量、资源利用率等多个目标

6.6.3 预期性能表现

• 延迟优化：端到端延迟预期降低 40-60%
• 吞吐量提升：系统吞吐量预期提升 2-4 倍
• 资源效率：GPU 利用率目标提升至 70-85%
• 成本优化：整体成本预期降低 30-50%

注：以上性能数据基于理论分析和原型测试，实际效果可能因硬件配置、工作负载特征、网络环境、模型特性等因素而有差异。建议在生产环境部署前进行充分的概念验证（POC）测试。

目录

1. 项目背景

1.1 大规模 LLM 推理面临的挑战

1.1.1 技术复杂性挑战

1.1.2 运营成本挑战

1.1.3 性能与扩展性挑战

1.2 市场现状与技术发展趋势

1.2.1 市场驱动力与发展机遇

1.2.2 现有解决方案的局限性

1.3 为什么选择 llm-d？

1.3.1 项目产生背景

1.3.2 llm-d 的设计目标

1.3.3 llm-d 的解决方案

1.3.4 核心优势与价值

2. 项目介绍

2.1 项目定位与愿景

2.1.1 核心定位

2.1.2 项目愿景

2.2 设计理念与原则

2.2.1 云原生优先（Cloud Native First）

2.2.2 性能至上（Performance First）

2.2.3 模块化与可扩展性（Modularity & Extensibility）

2.2.4 运营友好（Operations Friendly）

2.3 项目目标与成功指标

2.3.1 性能目标

2.3.2 可用性目标

2.3.3 成本效益目标

2.3.4 生态兼容性目标

2.4 技术创新点

2.4.1 智能调度创新

2.4.2 缓存技术创新

2.4.3 分离式架构创新

3. 核心技术优势

3.1 四大核心技术路径

3.1.1 智能推理调度（Intelligent Inference Scheduling）

3.1.2 预填充/解码分离（Prefill/Decode Disaggregation）

3.1.3 分层前缀缓存（Hierarchical Prefix Caching）

3.1.4 变体自动扩展（Variant Auto-scaling）

3.2 技术优势对比分析

3.2.1 与传统方案对比

3.2.2 技术成熟度评估

3.3 技术路线图

3.3.1 短期优化（3-6 个月）

3.3.2 中期发展（6-12 个月）

3.3.3 长期愿景（1-2 年）

4. llm-d 架构设计

4.1 整体架构

4.1.1 架构层次设计

4.1.2 核心组件详解

4.2 关键设计决策

4.2.1 云原生架构（Cloud-Native First）

4.2.2 可观测性优先（Observability First）

4.2.3 高可用设计（High Availability）

4.2.4 性能优先设计（Performance First）

4.3 架构演进路线

4.3.1 当前架构（v0.2 - 2025年Q3）

4.3.2 近期演进（v0.3-v0.5 - 2025年Q4-2026年Q2）

4.3.3 中期目标（v1.0 - 2026年Q3-2027年）

4.4 架构优势总结

5. 核心组件详解

5.1 推理调度器（Inference Scheduler）

5.1.1 功能特性

5.1.2 技术实现

5.1.3 性能指标

5.2 模型服务实例

5.2.1 预填充实例（Prefill Instance）

5.2.2 解码实例（Decode Instance）

5.2.3 统一实例（Unified Instance）

5.3 缓存管理系统

5.3.1 KVConnector 架构

5.3.2 智能缓存策略

5.4 监控与可观测性

5.4.1 指标收集系统

5.4.2 智能告警系统

5.4.3 可观测性工具链

6. llm-d 技术特性解析

6.1 智能推理调度

6.1.1 缓存感知调度

6.1.2 调度性能

6.2 预填充/解码分离
