小红书自研keyless支持HTTPs卸载

小等你加入的约 6 分钟

本文系统介绍了小红书基础技术团队自研的 keyless 架构实现，主要涵盖几个方面：Intel QAT 硬件选型与性能调优、Rustls 异步化支持，高性能 keyserver 实现等，该方案已经承接了小红书自建 IDC 公网接入层流量，在大幅提升 HTTPs 处理能力的同时，降低了服务器资源成本。方案的整体思路和技术实现，对业界有类似 HTTPs 卸载需求的场景，也具备很大的参考意义。


随着小红书自建 IDC 持续建设，自建公网接入层逐渐承接了线上流量，面临着端上数百万级别 QPS 请求压力。端上流量主要包含两大类：HTTPs（基于 TLS 1.3）和 HTTP/3（基于 QUIC），都涉及私钥签名操作，该操作是 TLS/SSL 握手中比较慢的一个环节，需要占用较多服务端 CPU 资源。

在这样的背景下，接入层团队通过自研 keyless 方案，将大量消耗 CPU 的私钥 sign 操作，远程卸载到配置 QAT 硬件的加解密集群，该方案提供了 TLS 加速能力的同时，大幅度降低资源成本，解决了堆砌大量机器应对非对称加解密的困境，同时保持接入层的弹性部署能力。


2.1 QAT 介绍

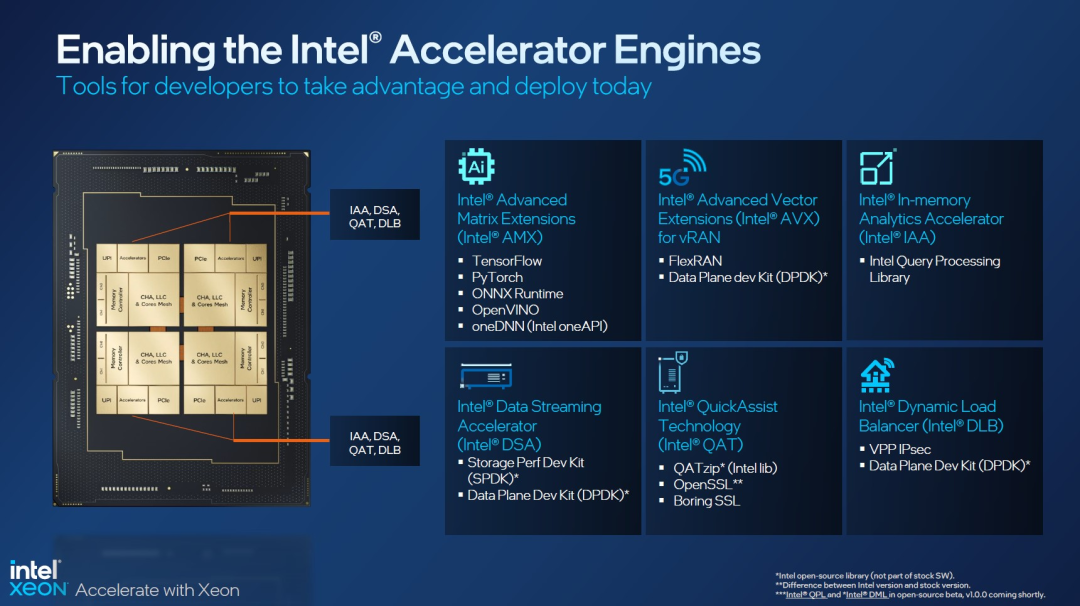

Intel CPU 内置很多加速器，其中，QAT 可以用来大幅度加速 CPU 网络处理性能，包括：编解码、压缩与解压缩、对称与非对称加解密等，不同的 CPU 架构、QAT 加速器性能存在一定差异：


2.2 硬件选型

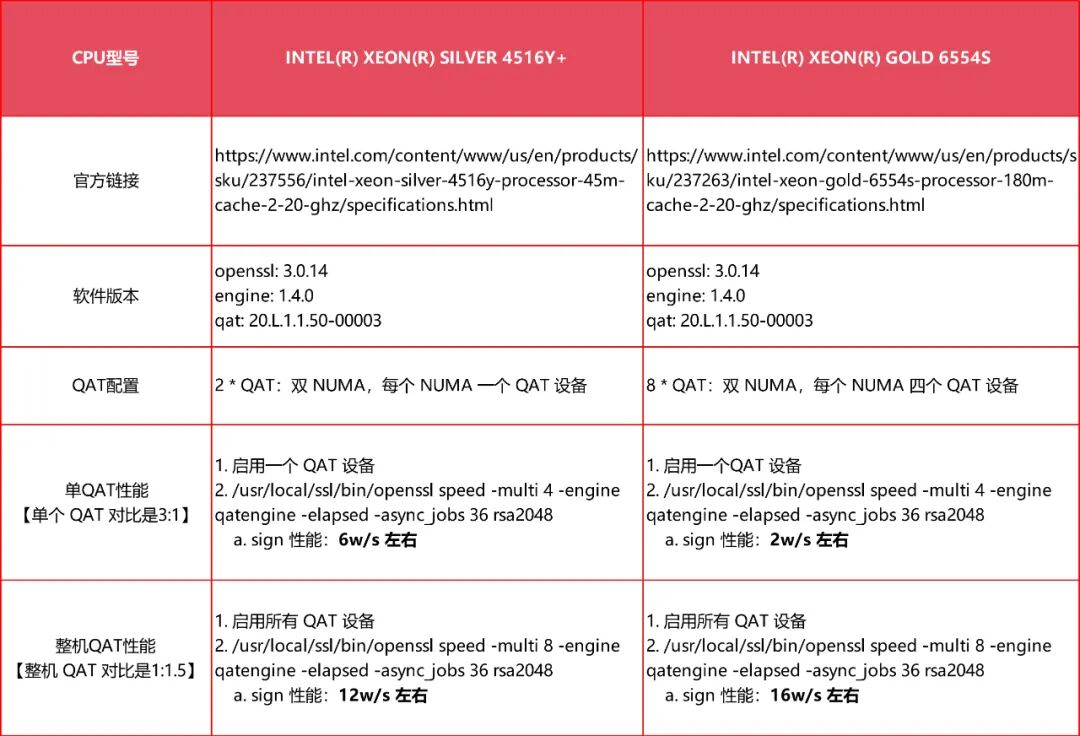

这里也分享一个硬件选型的经验：并不是 QAT 设备越多、性价比越高，这里针对 4516Y+ 和 6554S 两款 CPU 做一个对比：


Intel 4516Y 在设计上是 MCC（单 Die 架构），QAT 加速器性能在加解密性能上超过 XCC（多 Die 架构），Intel 6554S 虽然内置了 8 * QAT ，并不一定比 4516Y 的 2 * QAT 性价比更高。

QAT Engine（Quick Assist Technology Engine） 加速分为「硬件加速」和「软件加速」两部分，内置的加速机制会优先使用硬件加速，QAT 硬件加速满载后自动切换到软件加速。

在实际硬件选型中，需要综合考虑 QAT 资源配比、硬件采购价格、整机吞吐能力等因素，从而得到性价比最好的机型选型。

2.3 性能调优

这里介绍几个与 QAT 相关的调优选项：

  1. QAT Engine 开启 HW 和 SW 加速，内置加速机制实现自动切换，提升节点资源利用率：

    https://github.com/intel/QAT_Engine/blob/master/docs/config_options.md#qat_sw-options

  2. QAT Engine 内部默认使用全局内存锁，导致多核扩展性比较差：

    https://github.com/intel/QAT_Engine/issues/138

  3. QAT 驱动调整 ServicesEnabled 配置，去掉不需要的模式，节省硬件资源和 CPU 占用：

    https://intel.github.io/quickassist/PG/configuration_files_generalsection.html?highlight=servicesenabled

  4. QAT Engine 支持开启 debug 模式，可以输出完整的日志信息，便于调试和问题定位：

    https://github.com/intel/QAT_Engine/blob/master/docs/config_options.md#qat_sw-options


keyless 架构整体分为两个部分，keyclient 和 keyserver：

  1. keyclient 实现非对称加解密操作的异步化：

    a. keyless 协议：通过 keyless protocol 消息与 keyserver 交互；

    b. TLS 异步化：借助 Rust 语言优势，实现异步化私钥 sign 操作。

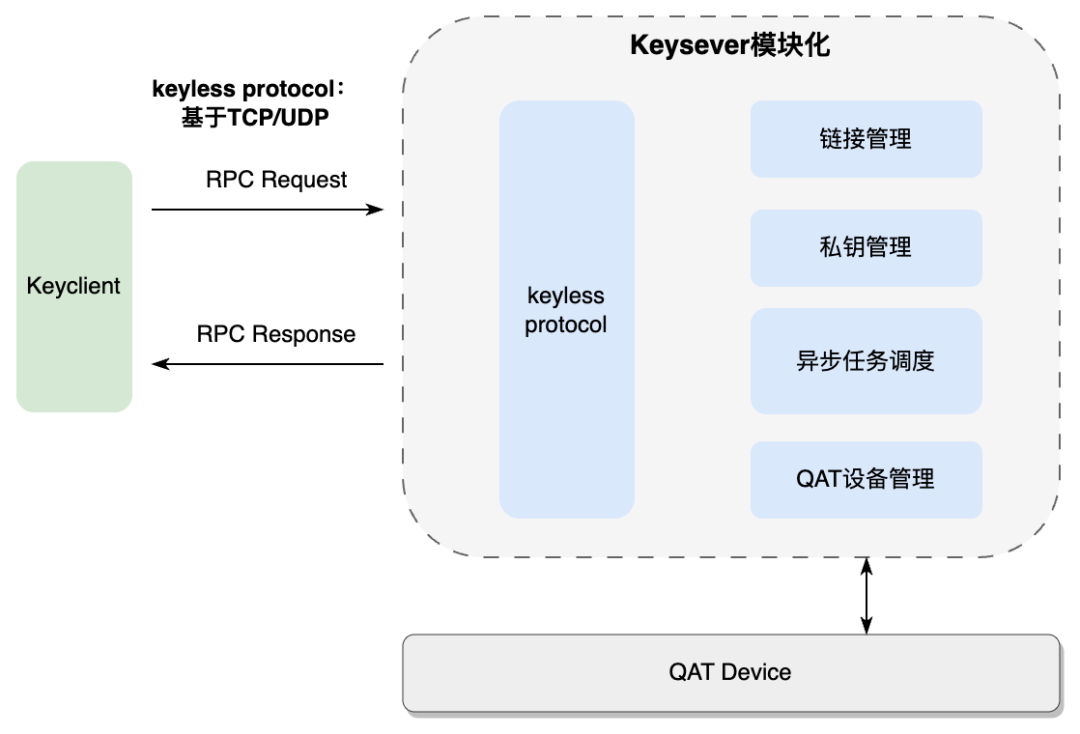

  2. keyserver 实现用户态高性能网络服务端：

    a. keyless 协议：处理 keyclient 侧请求的 keyless protocol 消息；

    b. 异步任务调度：充分利用 CPU 并行能力，高性能处理卸载请求；

    c. 加解密计算卸载：基于 Intel QAT 卸载加解密、降低 CPU 成本。


4.1 keyless 协议

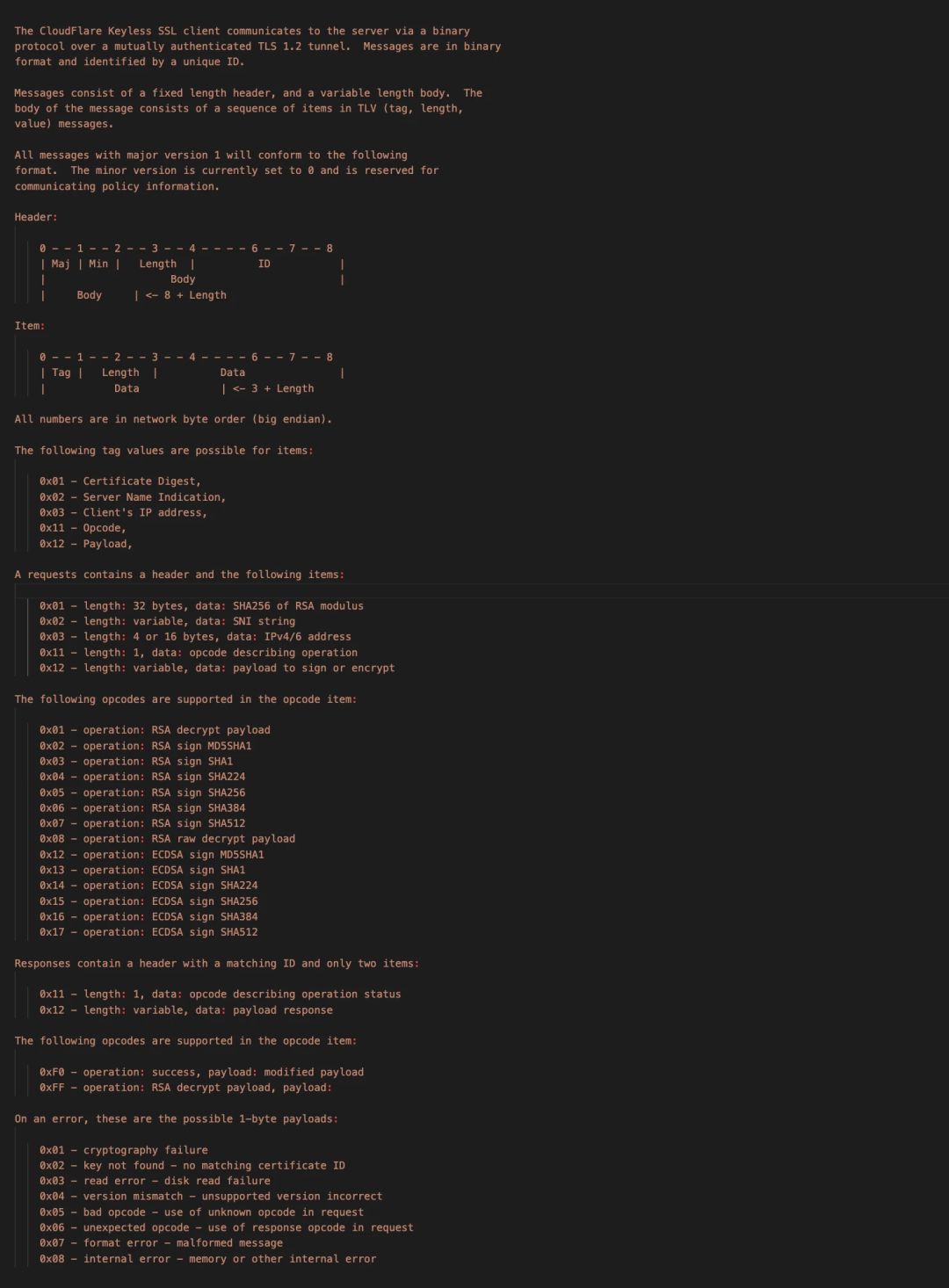

keyless protocol 用于 keyclient 和 keyserver 之间通信，沿用 cloudflare 所定义的格式能够满足需求：


4.2 keyclient 侧

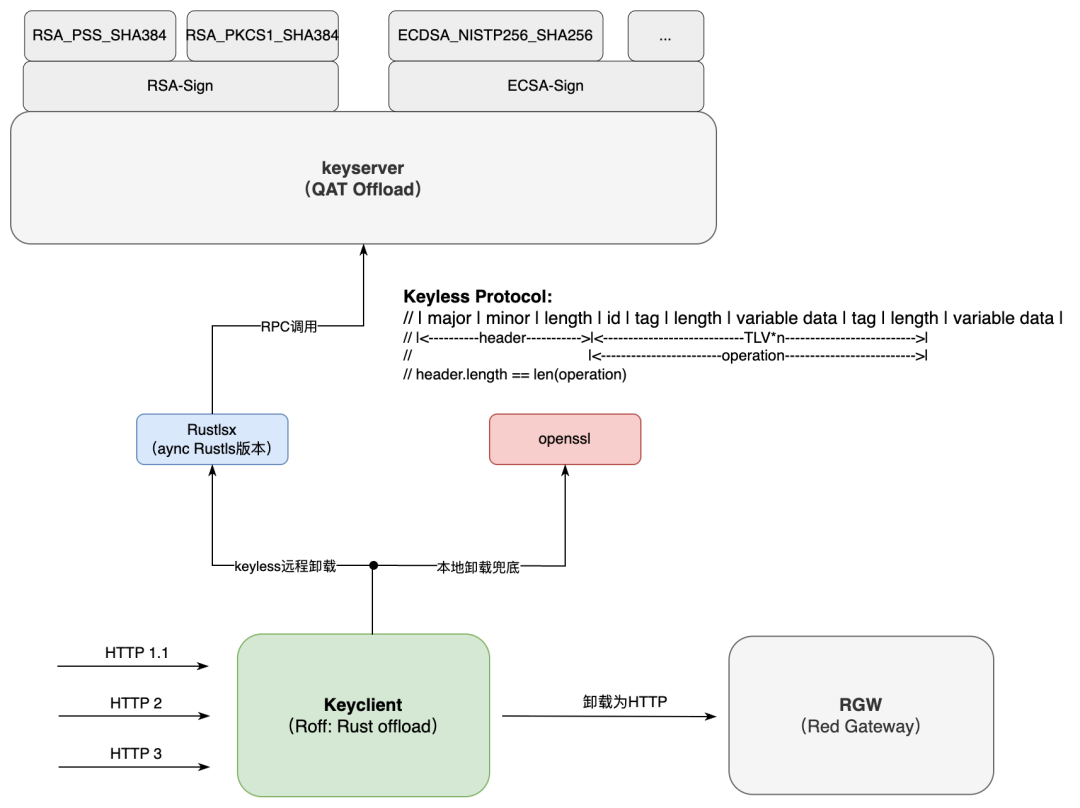

keyclient 基于 Rust 语言开发，通过修改 rustls 标准库，使其提供 TLS 异步模式，从而支持 QUIC-TLS 、TCP-TLS 协议卸载能力，具备 keyless 远程卸载、本地卸载兜底等能力，充分保证功能高可用：


4.3 keyserver 侧

4.3.1 模块分层

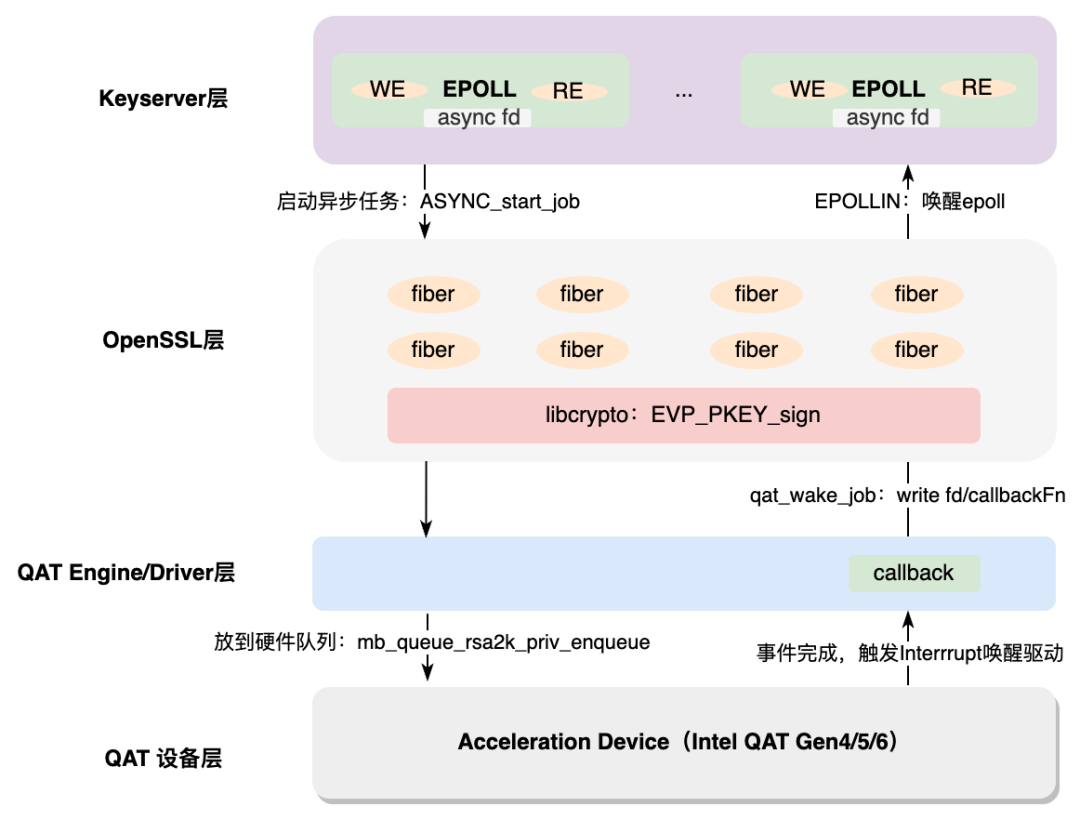

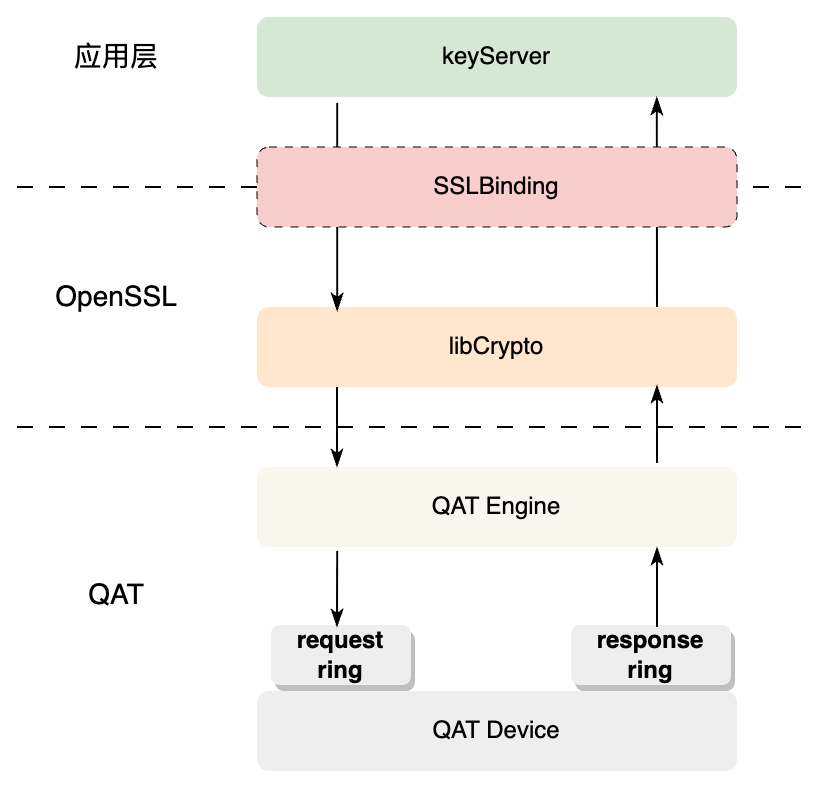

考虑到 openssl async 模块与 QAT Engine 高效交互、高性能网络处理、异步任务调度等因素，内部在对比调研后，采用自研 keyserver 实现，最大程度做到高性能处理：


1. keyserver 层：多线程 epoll，高性能接收 RPC 消息、处理 QAT 回调事件；

2. openssl 层：借助 fiber 机制将加解密操作异步化、调用 libcrypto 计算；

3. QAT 驱动层：将加解密操作放入硬件队列，完成后回调通知上层应用；

4. QAT 设备层：硬件加解密计算，中断通知 QAT 驱动，进而传递到应用层。

4.3.2 异步框架

4.3.2.1 任务抽象

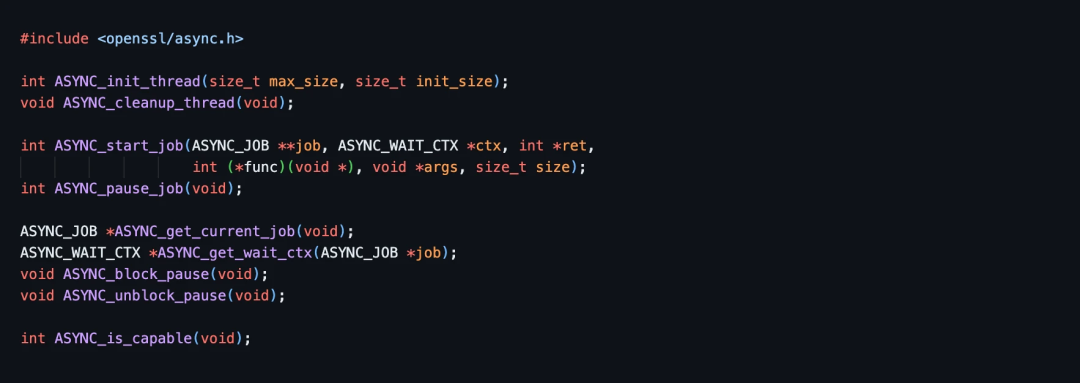

openssl 通过 ASYNC Job 提供了异步处理机制，一个 job 代表一个协程，在 SSL 卸载场景下，一个 job 代表一次调用 QAT 硬件加速卡操作，此协程可以执行开始、挂起、释放等操作，相关接口如下：


ASYNC_start_job 和 ASYNC_pause_job 是最常使用的两个接口：前者用于开始一个 job，或者恢复一个 job，后者用于暂停 job（该协程会被 yield，切换到其他协程）。

4.3.2.2 通知机制

某个 job 被暂停、如何触发调度 job 重新运行，以及 job 完成，如何通知上层事件完成：

1. eventfd

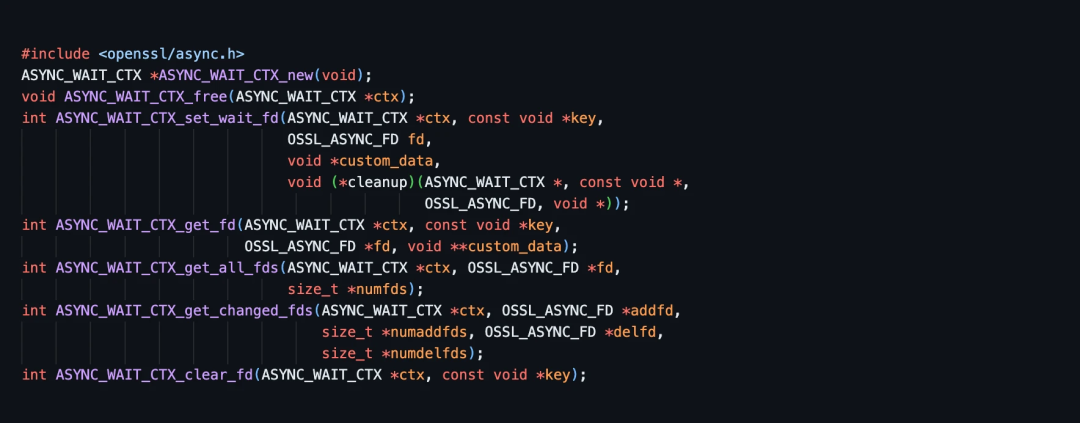

常用接口如下：


  1. 用户态代码创建一个 fd，调用 ASYNC_WAIT_CTX_set_wait_fd() 将 fd 加入到 ASYNC_WAIT_CTX 的 fds 中，一般在 ASYNC_pause_start() 之后、ASYNC_pause_job() 之前调用。

  2. 用户态代码通过对应的 get 函数获取到这个 fd，并将其加入 epoll 中，感知到 fd 上的 EPOLLIN/EPOLLOUT 事件，从而恢复被暂停的 job 。

2. callback

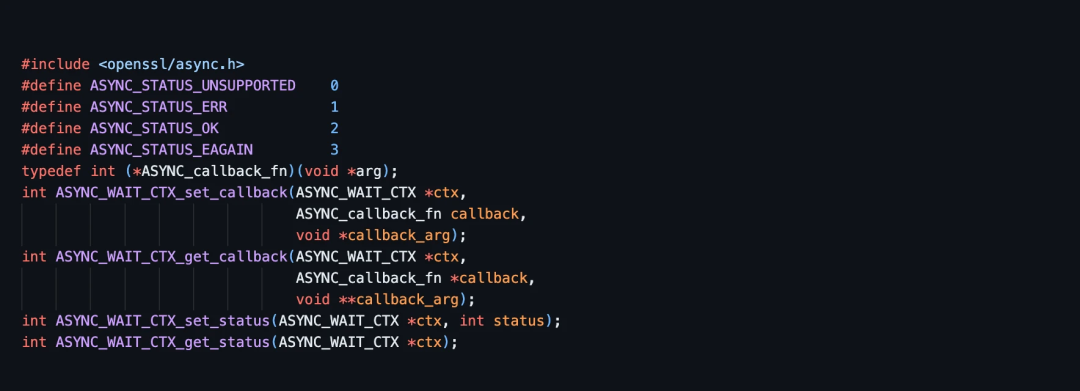

当 QAT 设备完成异步操作之后调用回调函数去通知用户代码，回调函数需要是小的且非阻塞，常用接口如下：


3. 总结

无论是通过写event fd、还是调用 callback，都是借助 QAT 驱动进行的，卸载操作的完成通知都是从底层 QAT 设备回传到用户态：

  • QAT设备: 中断 -> QAT Driver/Library: Callback (write fd/callbackFn) -> keyserver (epoll轮询事件)。

4.3.3 QAT加速

涉及到跟 openssl、QAT engine 的交互处理，libcrypto 里实现了相对完整的异步框架，对上层屏蔽了较多的 QAT 交互细节，keyserver 也基于 libcrypto async 框架实现：

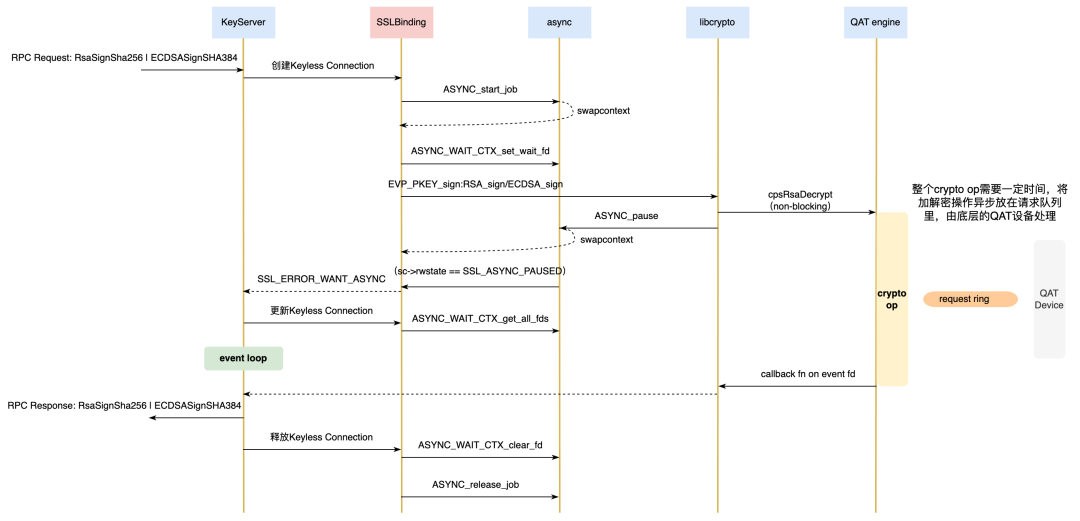

单次 sign 卸载操作对应的异步处理过程，如下图所示：


  1. keyserver 接收 RPC 消息，需要异步操作：

    a. 启动 ASYNC_start_job 开启一个 job、切换到 job 执行；

    b. 针对当前 job/ctx 设置 async fd，用于事件完成通知操作。

  2. 进入 event lop 循环，监听 fd 上的 EPOLLIN/EPOLLOUT 事件或者 QAT 通过 callback 回调，通知应用层事件完成。

  3. keyserver 回复 RPC 消息，回收 async fd 资源、释放 job。

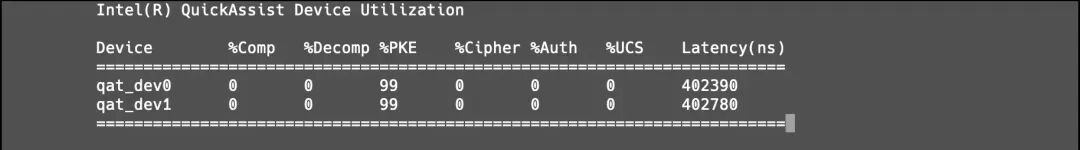

单 keyserver 节点，支持 30w+/s 的 sign 卸载操作，这里包含「硬件加速」和「软件加速」两部分，此时两个 QAT 设备满负载、CPU 加速跑满 32 个物理核：


内部经过对比测试，与 rustls 纯软件处理 TLS 相比，转发成本降低5倍以上。


keyless 架构最初由 cloudflare 提出，在业界已经有过不少实践，但在实际场景落地过程中，仍面临着一些技术挑战：传统的 TLS 库难以实现异步化、QAT 加速缺少成熟的开源项目作为参考等，导致 keyless 卸载落地有一定的门槛。

当前方案是基于「标准 keyless 协议」 + 「Rust 支持 TLS 异步化」 + 「QAT 卸载高性能 keyserver」，能够给业界提供一些比较有价值的参考，后续还会对当前方案做进一步的完善和迭代：

  1. keyless 实现优化：优化为基于 UDP 实现，减少 TCP 链接带来的通信开销；

  2. keyserver 性能优化：内存以及文件描述符等资源池化、减少系统调用开销；

  3. 支持 QUIC 场景：底层 QUIC-TLS 异步化、sign 操作远程卸载到 keyserver。

未来也计划将内部代码开源，包括：支持 TLS 异步版本的 rustls 库、支持 QAT 卸载的 keyserver 等。


Core Contributors

雾行

网络系统方向

克林

网络系统方向

小宗

网络系统方向

轩宇

接入网关方向

露卡

接入网关方向


QAT Engine：

https://github.com/intel/QAT_Engine

QAT manual：

https://intel.github.io/quickassist/index.html

QAT resources：

https://www.intel.com/content/www/us/en/developer/topic-technology/open/quick-assist-technology/resources.html
