Nvidia K8s Device Plugin 原理解析和源码分析

代码仓库：https://github.com/NVIDIA/k8s-device-plugin/。

K8s文档：https://kubernetes.io/docs/concepts/extend-kubernetes/compute-storage-net/device-plugins/ 。

引言

Kubernetes Device Plugin 是Kubernetes提供的一个扩展框架，允许第三方厂商在不修改 Kubernetes 核心代码的情况下，将专用硬件资源（如GPU、FPGA、高性能网卡等）暴露给Kubernetes集群。NVIDIA K8s Device Plugin是NVIDIA官方实现的GPU设备插件，它遵循Kubernetes Device Plugin规范，为Kubernetes集群提供了完整的GPU 资源管理能力。

本文将深入分析 NVIDIA K8s Device Plugin 的实现原理，通过源码解析的方式，详细介绍其架构设计、核心组件以及关键特性的实现机制。

第一章：Kubernetes Device Plugin 规范概述

在深入分析 NVIDIA K8s Device Plugin 的具体实现之前，我们首先需要理解 Kubernetes Device Plugin 框架的基本概念和规范要求。这一章将为后续的源码分析奠定理论基础。

1.1 Device Plugin 框架介绍

Kubernetes Device Plugin 框架的设计目标是为 Kubernetes 提供一个标准化的接口，使得硬件厂商能够以插件的形式集成其专用设备，而无需修改 Kubernetes 的核心代码。

框架的核心组件：

• • Device Plugin API：定义了 Device Plugin 与 kubelet 之间的通信协议，包括设备发现、分配、释放等操作；
• • Device Plugin Runtime：运行时组件，负责加载和管理 Device Plugin 插件，与 kubelet 进行通信，处理设备分配请求；
• • Kubelet：Kubernetes 节点代理，负责管理容器生命周期、与 Device Plugin 进行设备分配交互。

1.2 Device Plugin API 规范解析

根据 Kubernetes 官方文档，Device Plugin 必须实现以下 gRPC 服务接口。这些接口构成了设备插件与 kubelet 之间的完整通信协议，每个接口都有其特定的职责和调用时机。

API 规范的演进历程：

• • v1.8 Alpha：首次引入 Device Plugin 概念，提供基础的设备发现和分配能力；
• • v1.10 Beta：API 稳定化，增加了 GetPreferredAllocation 接口，Device Plugin API 版本为 v1beta1；
• • v1.26 GA：框架达到稳定状态，成为 Kubernetes 的标准特性；
• • v1.28 Alpha：引入 CDI（Container Device Interface）支持作为 Alpha 特性；
• • v1.29 Beta：CDI 支持升级为 Beta 特性；
• • v1.31 GA：CDI 支持达到 GA 状态。

规范的核心设计理念：

1. 1. 厂商中立：不偏向任何特定硬件厂商，提供通用的设备管理框架；
2. 2. 最小化侵入：无需修改 Kubernetes 核心代码即可支持新设备类型；
3. 3. 向后兼容：确保新版本的规范能够兼容旧版本的实现；
4. 4. 安全隔离：通过 Unix Domain Socket 确保通信的安全性和性能；
5. 5. 可扩展性：为未来的设备类型和特性预留扩展空间。

重要说明：Device Plugin 框架在 v1.26 达到 GA 状态，但 Device Plugin API 本身仍处于 v1beta1 版本。从 v1.31 开始，引入了 ResourceHealthStatus 特性门控（Alpha 状态，默认关闭），用于报告分配给容器的设备健康状态。

1.2.1 GetDevicePluginOptions 接口

// 来源：k8s.io/kubelet/pkg/apis/deviceplugin/v1beta1
rpc GetDevicePluginOptions(Empty) returns (DevicePluginOptions) {}

message DevicePluginOptions {
bool pre_start_required = 1;
bool get_preferred_allocation_available = 2;
}

该接口是插件能力协商的核心机制，它允许插件向 kubelet 声明自己支持的高级特性和操作模式。这种设计体现了 Kubernetes 的渐进式增强理念，即新特性的引入不会破坏现有的兼容性。

接口的深层设计意图：

1. 1. 能力声明机制：通过布尔标志位的方式，插件可以精确声明自己支持的特性，避免了不必要的接口调用；
2. 2. 性能优化考虑：kubelet 可以根据插件的能力声明，选择最优的调用路径，减少不必要的 gRPC 调用开销；
3. 3. 向前兼容性：新增的能力标志位默认为 false，确保旧版本插件在新版本 kubelet 上仍能正常工作。

字段详细解析：

• • pre_start_required：当设置为 true 时，kubelet 会在容器启动前调用 PreStartContainer 接口，这对于需要进行设备初始化或权限设置的场景非常重要；
• • get_preferred_allocation_available：当设置为 true 时，kubelet 会调用；GetPreferredAllocation 接口获取插件的分配偏好，这有助于实现更智能的资源调度策略。

1.2.2 ListAndWatch 接口

// 来源：k8s.io/kubelet/pkg/apis/deviceplugin/v1beta1
rpc ListAndWatch(Empty) returns (stream ListAndWatchResponse) {}

message ListAndWatchResponse {
repeated Device devices = 1;
}

message Device {
string ID = 1;
string health = 2;
  map<string, string> topology = 3;
}

这是 Device Plugin 的核心接口之一，采用了 gRPC 的流式响应模式，实现了设备状态的实时同步机制。该接口的设计体现了事件驱动架构的思想，通过推送模式而非轮询模式来提高效率。

接口职责详解：

• • 初始设备列表推送：接口被调用时，立即返回当前所有可用设备的完整列表；
• • 实时状态监控：通过流式连接持续监控设备状态变化，包括设备的健康状态、可用性等；
• • 事件驱动更新：当检测到设备状态变化时，主动推送更新后的设备列表给 kubelet；
• • 故障检测和恢复：能够检测设备故障并在设备恢复后重新将其加入可用列表。

技术实现要点：

• • 长连接管理：需要妥善处理网络中断、kubelet 重启等异常情况，确保连接的稳定性和可靠性；
• • 状态一致性：确保推送给 kubelet 的设备状态与实际硬件状态保持一致；
• • 性能优化：避免频繁的状态推送，通过合理的去重和批处理机制提高效率；
• • 错误处理：能够及时检测设备故障并通知 kubelet，确保资源分配的及时响应。

1.2.3 Allocate 接口

// 来源：k8s.io/kubelet/pkg/apis/deviceplugin/v1beta1
rpc Allocate(AllocateRequest) returns (AllocateResponse) {}

message AllocateRequest {
repeated ContainerAllocateRequest container_requests = 1;
}

message ContainerAllocateRequest {
repeatedstring devicesIDs = 1;
}

message AllocateResponse {
repeated ContainerAllocateResponse container_responses = 1;
}

message ContainerAllocateResponse {
  map<string, string> envs = 1;
repeated Mount mounts = 2;
repeated DeviceSpec devices = 3;
  map<string, string> annotations = 4;
repeated CDIDevice cdi_devices = 5;
}

该接口是设备分配的核心实现，在 Pod 调度到节点并且容器即将创建时被调用。这个接口承担着将抽象的设备资源转换为具体容器配置的重要职责。

接口的关键职责：

• • 设备分配验证：验证请求的设备是否可用，是否满足分配条件；
• • 容器运行时配置生成：生成容器访问设备所需的环境变量、设备文件、挂载点等配置；
• • 设备初始化：执行设备特定的初始化操作，如权限设置、驱动加载等；
• • 资源隔离配置：确保分配给容器的设备资源与其他容器隔离。

返回配置详解：

• • envs：设置容器环境变量，如 NVIDIA_VISIBLE_DEVICES 用于指定可见的 GPU 设备，NVIDIA_DRIVER_CAPABILITIES 用于指定驱动能力；
• • mounts：配置文件系统挂载，如挂载 NVIDIA 驱动库文件；
• • devices：指定设备文件路径，如 /dev/nvidia0 等 GPU 设备文件；
• • annotations：添加容器注解，用于与其他组件（如容器运行时）的集成；
• • cdi_devices：完全限定的 CDI 设备名称列表（需要启用 DevicePluginCDIDevices 特性门控），用于 CDI 设备的分配。

设计考量：

• • 批量处理：支持同时为多个容器分配设备，提高分配效率；
• • 原子性：确保分配操作的原子性，要么全部成功，要么全部失败；
• • 幂等性：相同的分配请求应该产生相同的结果，支持重试机制。

1.2.4 GetPreferredAllocation 接口

// 来源：k8s.io/kubelet/pkg/apis/deviceplugin/v1beta1
rpc GetPreferredAllocation(PreferredAllocationRequest) returns (PreferredAllocationResponse) {}

message PreferredAllocationRequest {
repeated ContainerPreferredAllocationRequest container_requests = 1;
}

message ContainerPreferredAllocationRequest {
repeatedstring available_deviceIDs = 1;
repeatedstring must_include_deviceIDs = 2;
int32 allocation_size = 3;
}

message PreferredAllocationResponse {
repeated ContainerPreferredAllocationResponse container_responses = 1;
}

message ContainerPreferredAllocationResponse {
repeatedstring deviceIDs = 1;
}

该接口实现了智能设备分配策略，允许插件根据硬件拓扑、性能特征和工作负载需求来优化设备分配决策。这个接口体现了 Kubernetes 调度器的可扩展性设计，将设备特定的分配逻辑下沉到插件层面。

接口的优化目标：

• • NUMA 亲和性优化：优先选择同一 NUMA 节点的设备，减少跨节点内存访问延迟；
• • 设备间通信优化：选择具有高速互联（如 NVLink）的设备组合，提升多 GPU 训练性能；
• • 负载均衡考虑：避免将所有工作负载集中在少数设备上，实现更好的资源利用率；
• • 拓扑感知分配：考虑 PCIe 拓扑结构，选择具有最佳 I/O 性能的设备组合。

请求参数解析：

• • container_requests：容器级别的分配请求列表，支持批量处理多个容器的分配需求；
• • available_deviceIDs：当前可用于分配的设备列表；
• • must_include_deviceIDs：必须包含在分配结果中的设备（用于处理特殊约束）；
• • allocation_size：需要分配的设备数量。

响应参数解析：

• • container_responses：容器级别的分配响应列表，与请求一一对应；
• • deviceIDs：推荐分配的设备ID列表。每个容器的响应中包含一个设备ID列表，列表中的设备ID是根据请求参数和插件的分配策略推荐的。

算法设计考虑：

• • 多目标优化：平衡性能、功耗、散热等多个优化目标；
• • 启发式算法：在有限时间内找到近似最优解，避免复杂的组合优化问题；
• • 可配置策略：支持通过配置文件调整分配策略的权重和优先级。

1.2.5 PreStartContainer 接口

// 来源：k8s.io/kubelet/pkg/apis/deviceplugin/v1beta1
rpc PreStartContainer(PreStartContainerRequest) returns (PreStartContainerResponse) {}

message PreStartContainerRequest {
repeatedstring devicesIDs = 1;
}

message PreStartContainerResponse {
}

该接口在容器启动之前被调用（仅当插件在 GetDevicePluginOptions 中声明 pre_start_required = true 时），为设备使用做最后的准备工作。这个接口的设计体现了容器生命周期管理的精细化控制。

接口的应用场景：

• • 设备预热：对于需要初始化时间的设备（如某些 FPGA），可以在此阶段进行预热；
• • 权限设置：动态调整设备文件的权限，确保容器能够正确访问设备；
• • 驱动初始化：加载或初始化设备特定的驱动程序；
• • 资源预留：在设备上预留必要的资源，如显存、计算单元等；
• • 安全检查：执行最后的安全验证，确保设备分配的安全性。

与 Allocate 接口的区别：

• • Allocate 接口主要负责生成容器配置，在容器创建时调用；
• • PreStartContainer 接口主要负责运行时准备，在容器启动前调用；
• • 两个接口的分离使得设备管理更加灵活，支持更复杂的设备初始化流程。

实现注意事项：

• • 超时处理：该接口的执行时间会直接影响容器启动时间，需要合理控制执行时长；
• • 错误处理：如果预启动操作失败，应该清理已分配的资源并返回明确的错误信息；
• • 资源清理：在容器启动失败或正常退出时，需要及时释放占用的设备资源，避免资源泄漏；
• • 幂等性：支持重试机制，确保多次调用不会产生副作用。

1.3 Device Plugin 注册机制深度剖析

Device Plugin 的注册机制是整个系统的入口点，它建立了插件与 kubelet 之间的信任关系和通信通道。注册过程采用了主动注册模式，即插件主动向 kubelet 声明自己的存在和能力。这种设计避免了 kubelet 需要预先知道所有可能的设备类型，实现了真正的插件化架构。

注册机制的设计优势：

• • 动态发现：kubelet 无需预配置即可发现新的设备类型，插件可以在运行时动态注册；
• • 故障隔离：单个插件的故障不会影响其他插件或 kubelet 的正常运行；
• • 热插拔支持：插件可以在运行时动态注册和注销，无需重启 kubelet；
• • 版本兼容：通过版本协商机制确保新旧版本的兼容性。

注册流程的技术细节：

1. 1. 创建 Unix Socket 文件：插件在 /var/lib/kubelet/device-plugins/ 目录下创建 Unix Socket 文件

• • 该目录由 kubelet 创建并监控，具有特定的权限设置，确保只有 kubelet 进程可以访问；
• • Socket 文件名通常包含插件标识，避免命名冲突；
• • 使用 Unix Domain Socket 而非 TCP 连接，确保了本地通信的高性能和安全性；

• • 服务必须实现完整的 DevicePlugin 接口规范；
• • 支持并发请求处理，确保高可用性；
• • 实现优雅关闭机制，处理 SIGTERM 等信号；

• • 注册端点固定为 /var/lib/kubelet/device-plugins/kubelet.sock；
• • 使用 Registration 服务的 Register 方法；
• • 支持重试机制，处理网络异常和 kubelet 重启场景；

• • kubelet 验证注册请求的合法性；
• • 建立到插件的反向连接，开始调用插件的 ListAndWatch 接口；
• • 维护连接状态，实现心跳检测和故障恢复；

注册请求的数据结构深度解析：

// 来源：k8s.io/kubelet/pkg/apis/deviceplugin/v1beta1
message RegisterRequest {
string version = 1;          // API 版本，确保兼容性
string endpoint = 2;         // 插件的 Socket 文件名
string resource_name = 3;    // 资源名称，如 nvidia.com/gpu
repeated DevicePluginOptions options = 4;  // 插件选项和能力声明
}

字段详细说明：

• • version：遵循语义化版本规范，当前主要版本为 v1beta1，向前兼容 v1alpha1；
• • endpoint：必须是相对路径，kubelet 会在设备插件目录中查找对应的 Socket 文件；
• • resource_name：遵循 Kubernetes 资源命名规范，格式为 域名/资源类型，如 nvidia.com/gpu、amd.com/gpu；
• • options：声明插件的高级能力，影响 kubelet 的调用行为和优化策略。

注册失败的常见原因和处理：

• • 权限问题：确保插件有权限访问设备插件目录；
• • 版本不兼容：检查 API 版本是否被 kubelet 支持；
• • 资源名称冲突：避免多个插件注册相同的资源名称；
• • Socket 文件冲突：确保 Socket 文件名的唯一性。

1.4 Device Plugin 完整工作流程

在理解了注册机制后，我们来看看 Device Plugin 的完整工作流程。该流程涵盖了从插件启动到正常关闭的完整生命周期：

1.4.1 基本工作流程

1. 1. 初始化阶段：设备插件执行厂商特定的初始化和设置，确保设备处于就绪状态；
2. 2. 服务启动：插件启动 gRPC 服务，监听位于 /var/lib/kubelet/device-plugins/ 路径下的 Unix socket；
3. 3. 注册阶段：插件通过 /var/lib/kubelet/device-plugins/kubelet.sock 向 kubelet 注册自己；
4. 4. 服务模式：插件持续监控设备健康状态，并响应 kubelet 的分配请求；
5. 5. 故障恢复：当检测到 kubelet 重启或连接异常时，自动重新注册；
6. 6. 优雅关闭：接收到终止信号时，清理资源并注销服务。

1.4.2 详细工作流程图

为了更好地理解 Device Plugin 的完整工作流程，下面提供了一个详细的流程图：

┌─────────────────┐
│   插件启动       │
└─────────┬───────┘
          │
          ▼
┌─────────────────┐
│  设备初始化       │ ◄─── 检测GPU设备、加载驱动
└─────────┬───────┘
          │
          ▼
┌─────────────────┐
│ 创建Unix Socket  │ ◄─── /var/lib/kubelet/device-plugins/nvidia.sock
└─────────┬───────┘
          │
          ▼
┌─────────────────┐
│ 启动gRPC服务   │ ◄─── 实现DevicePlugin接口
└─────────┬───────┘
          │
          ▼
┌─────────────────┐
│ 向kubelet注册    │ ◄─── 发送RegisterRequest
└─────────┬───────┘
          │
          ▼
┌─────────────────┐     ┌─────────────────┐
│ 等待kubelet调用  │────▶│  ListAndWatch   │ ◄─── 持续发送设备列表
└─────────┬───────┘     └─────────────────┘
          │                       │
          ▼                       │
┌─────────────────┐               │
│   健康监控       │ ◄─────────────┘
└─────────┬───────┘
          │
          ▼
┌─────────────────┐     ┌─────────────────┐
│  接收分配请求     │────▶│    Allocate     │ ◄─── Pod调度时触发
└─────────┬───────┘     └─────────────────┘
          │                       │
          ▼                       │
┌─────────────────┐               │
│  返回分配响应     │ ◄─────────────┘
└─────────┬───────┘
          │
          ▼
┌─────────────────┐     ┌─────────────────┐
│  监控连接状态     │────▶│   重新注册       │ ◄─── kubelet重启时
└─────────┬───────┘     └─────────┬───────┘
          │                       │
          │ ◄─────────────────────┘
          ▼
┌─────────────────┐
│   优雅关闭      │ ◄─── 接收SIGTERM信号
└─────────────────┘

1.4.3 关键状态转换

在上述流程中，有几个关键的状态转换需要特别注意：

1. 1. 注册状态：插件必须成功注册后才能接收 kubelet 的调用；
2. 2. 服务状态：插件需要持续响应 ListAndWatch 调用，维持与 kubelet 的连接；
3. 3. 分配状态：当 Pod 需要 GPU 资源时，kubelet 会调用 Allocate 方法；
4. 4. 故障恢复状态：当检测到 kubelet 重启或连接断开时，插件需要重新注册；
5. 5. 关闭状态：插件需要优雅地处理关闭信号，清理资源。

1.4.4 流程完整性分析

当前的工作流程描述涵盖了 Device Plugin 的完整生命周期，包括：

• • 启动阶段：设备初始化、服务启动、注册过程；
• • 运行阶段：健康监控、资源分配、状态维护；
• • 异常处理：故障检测、自动恢复、重新注册；
• • 关闭阶段：优雅关闭、资源清理。

该流程符合 Kubernetes Device Plugin 规范要求，并且考虑了实际生产环境中的各种场景。

1.5 资源命名规范和最佳实践

Device Plugin 暴露的资源必须遵循扩展资源命名规范，格式为 vendor-domain/resourcetype。这种命名方式确保了资源名称的全局唯一性和可识别性。

命名规范详解：

• • vendor-domain：厂商域名，如 nvidia.com、amd.com、intel.com 等；
• • resourcetype：资源类型，如 gpu、fpga、rdma 等；
• • 完整示例：nvidia.com/gpu、amd.com/gpu、intel.com/fpga 等。

命名最佳实践：

• • 使用厂商拥有的域名，避免命名冲突；
• • 资源类型名称应简洁明了，避免使用特殊字符；
• • 资源名称应包含厂商前缀，以便于识别和管理；
• • 对于同一厂商的不同设备型号，可以使用不同的资源名称，如 nvidia.com/tesla-v100、nvidia.com/tesla-a100；
• • 支持资源的层次化命名，如 nvidia.com/mig-1g.5gb 表示 MIG 实例。

通过对 Kubernetes Device Plugin 规范的深入了解，我们可以看到该框架为硬件厂商提供了一个标准化、可扩展的接口。接下来，我们将基于这些规范要求，分析 NVIDIA 是如何在其 K8s Device Plugin 中具体实现这些接口和功能的。

第二章：Nvidia K8s Device Plugin 架构设计

在理解了 Kubernetes Device Plugin 的基本规范后，本章将深入分析 NVIDIA K8s Device Plugin 的整体架构设计。我们将从宏观角度了解各个组件的职责分工和相互关系，为后续的源码分析提供架构层面的指导。

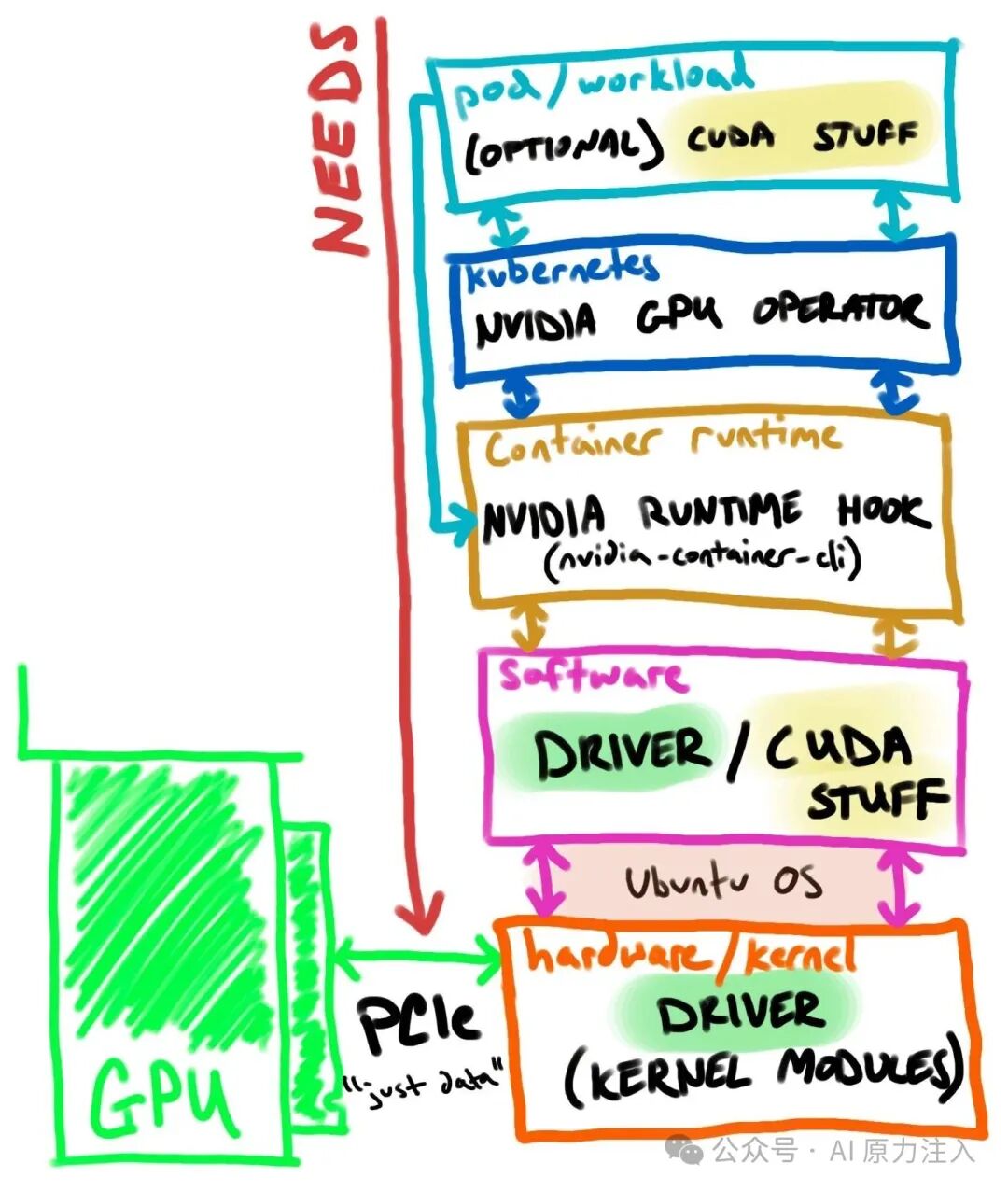

2.1 整体架构概览

NVIDIA K8s Device Plugin 采用了经典的分层架构设计，这种设计充分体现了 Kubernetes 的可扩展性原则和 NVIDIA 在 GPU 虚拟化领域的技术积累：

┌─────────────────────────────────────────┐
│              Kubernetes                 │
│  ┌─────────────┐    ┌─────────────────┐ │
│  │   kubelet   │◄──►│  Device Plugin  │ │
│  └─────────────┘    └─────────────────┘ │
└─────────────────────────────────────────┘
           │                    │
           ▼                    ▼
┌─────────────────────────────────────────┐
│           Container Runtime             │
│  ┌─────────────┐    ┌─────────────────┐ │
│  │   containerd│    │     NVIDIA      │ │
│  │   / Docker  │    │   Container     │ │
│  │             │    │    Toolkit      │ │
│  └─────────────┘    └─────────────────┘ │
└─────────────────────────────────────────┘
           │
           ▼
┌─────────────────────────────────────────┐
│              GPU Hardware               │
│  ┌─────────┐ ┌─────────┐ ┌─────────────┐│
│  │  GPU 0  │ │  GPU 1  │ │    ...      ││
│  └─────────┘ └─────────┘ └─────────────┘│
└─────────────────────────────────────────┘

这种分层架构的核心优势在于：

1. 1. 解耦设计：Device Plugin 作为中间层，将 Kubernetes 的资源调度与底层硬件管理完全解耦，使得 GPU 厂商可以独立开发和维护自己的设备管理逻辑；
2. 2. 标准化接口：通过 gRPC 协议定义的标准接口，确保了不同厂商的设备插件都能以统一的方式与 Kubernetes 集成；
3. 3. 热插拔支持：插件可以在不重启 kubelet 的情况下动态注册和注销，提供了良好的运维体验；
4. 4. 可扩展性：架构设计考虑了未来可能的功能扩展，如 MIG 支持、CDI 集成等。

2.2 核心组件关系

NVIDIA K8s Device Plugin 在此基础上采用模块化的架构设计，主要包含以下核心组件：

• • 主程序入口（cmd/nvidia-device-plugin/main.go）：负责命令行参数解析和插件启动，初始化配置和资源管理器；
• • 插件服务器（internal/plugin/server.go）：实现 Device Plugin gRPC 接口，处理 kubelet 的调用请求；
• • 资源管理器（internal/rm/）：负责设备发现、健康检查和资源分配，与 NVML 库交互，管理 GPU 设备；
• • 配置管理（api/config/v1/）：提供灵活的配置管理机制，支持动态调整插件行为，如 MIG 配置、CDI 设备映射等；
• • MIG 支持（internal/mig/）：支持 Multi-Instance GPU 功能，实现 GPU 资源的虚拟化和隔离；
• • CDI 集成（internal/cdi/）：支持 Container Device Interface，实现容器内 GPU 设备的动态挂载和配置。

各个组件的关系如下：

┌─────────────────┐    ┌──────────────────┐    ┌─────────────────┐
│   Main Entry    │───▶│  Plugin Server   │───▶│ Resource Manager│
│                 │    │                  │    │                 │
└─────────────────┘    └──────────────────┘    └─────────────────┘
                                │                        │
                                ▼                        ▼
                       ┌──────────────────┐    ┌─────────────────┐
                       │   Config API     │    │  Health Monitor │
                       │                  │    │                 │
                       └──────────────────┘    └─────────────────┘
                                │                        │
                                ▼                        ▼
                       ┌──────────────────┐    ┌─────────────────┐
                       │   MIG Support    │    │   CDI Handler   │
                       │                  │    │                 │
                       └──────────────────┘    └─────────────────┘

2.2.1 Plugin Server

Plugin Server 是插件与 Kubernetes 生态系统交互的门户，它实现了 Device Plugin API 的所有 gRPC 接口。其核心职责包括：

• • gRPC 服务实现：严格按照 Kubernetes Device Plugin 规范实现 ListAndWatch、Allocate、GetPreferredAllocation 等关键接口，确保与 kubelet 的正常通信；
• • 请求路由和处理：将来自 kubelet 的请求路由到相应的处理模块，实现了请求的解耦和分发；
• • 状态管理和同步：维护插件的运行状态，处理与 kubelet 的连接管理和状态同步；
• • 错误处理和重试：实现了完善的错误处理机制，包括网络异常、服务重启等场景的处理。

技术实现亮点：采用了基于 Context 的请求生命周期管理，确保了请求的可追踪性和可取消性，这在分布式系统中是非常重要的设计模式。

2.2.2 Resource Manager

Resource Manager 是插件的核心抽象层，它封装了所有与 GPU 硬件交互的复杂性。其设计采用了策略模式，支持多种资源管理策略：

• • 设备发现和枚举：通过 NVML（NVIDIA Management Library）库实现对 GPU 设备的自动发现，支持传统 GPU、MIG 实例、vGPU 等多种设备类型；
• • 设备健康状态监控：基于 NVML 事件监控系统，监听 XidCriticalError、DoubleBitEccError、SingleBitEccError 等硬件错误事件，确保只有健康的设备被分配给工作负载；
• • 设备分配策略实现：支持 NUMA 亲和性、拓扑感知、负载均衡等多种分配策略，优化 GPU 资源的利用效率；
• • 与 NVML 库的交互：作为与 NVIDIA 驱动程序的桥梁，提供了统一的设备管理接口，封装了 NVML 库的复杂调用，确保了插件的稳定性和兼容性。

NVML 技术深度解析：NVML是NVIDIA提供的C语言库，它直接与GPU驱动程序通信，提供了访问GPU硬件信息和控制功能的底层接口。Resource Manager通过Go语言的CGO机制调用NVML，实现了对GPU 设备的精确控制和监控。

2.2.3 配置管理系统

配置管理系统是插件灵活性的重要保障，它采用了分层配置模式，支持配置的继承和覆盖：

• • 多格式配置文件支持（YAML/JSON）：基于 Viper 库实现，支持配置文件的自动发现和解析，提供了良好的用户体验；
• • 环境变量覆盖机制：遵循 12-Factor App 原则，允许通过环境变量动态调整配置，特别适合容器化部署场景；
• • 配置验证和默认值处理：实现了完整的配置模式验证，确保配置的正确性和一致性，避免因配置错误导致的运行时故障；
• • 动态配置重载：支持在不重启插件的情况下重新加载配置，这对于生产环境的运维管理极其重要；
• • 插件级配置：每个插件可以有自己的配置文件，支持插件级别的定制化配置；
• • 插件级默认值：为每个插件提供默认配置，避免了全局配置的复杂性，同时保留了高度的可定制性。

配置系统的设计哲学：采用了 Convention over Configuration（约定优于配置）的设计理念，为常见场景提供了合理的默认值，同时保留了高度的可定制性。

2.2.4 健康监控机制

健康监控机制是保障系统稳定性的关键组件，它基于 NVML 事件监控实现设备健康检查：

• • 设备级健康检查：基于 NVML 事件监控机制，监听 XidCriticalError、DoubleBitEccError、SingleBitEccError 等硬件错误事件，当检测到关键错误时自动将设备标记为不可用；
• • 错误过滤机制：通过预定义的忽略错误列表过滤非关键的应用级错误（如图形引擎异常、内存页错误等），避免误报；
• • 环境变量控制：支持通过 DP_DISABLE_HEALTHCHECKS 环境变量禁用或自定义健康检查行为；
• • 二进制状态管理：采用简单的健康/不健康二进制状态，通过 health 通道通知 ListAndWatch 接口。

2.3 设计原则

了解了各个核心组件的职责后，我们来看看 NVIDIA K8s Device Plugin 在整体设计上遵循的基本原则。这些原则指导了整个项目的架构设计和实现方式，体现了现代云原生应用的设计理念。

2.3.1 模块化设计原则

模块化设计是整个架构的基石，通过明确的职责划分、清晰的边界与接口定义，实现了对**单一职责原则（Single Responsibility Principle）**的遵循。各模块能够独立开发、测试与部署，既降低了耦合度，又显著提升了系统的可维护性与扩展性。

2.3.2 配置驱动原则

配置驱动设计允许通过配置文件支持多种部署场景，而无需修改代码。这种设计理念源于 12-Factor App 方法论，将配置与代码分离，使得同一份代码可以在不同环境中运行。NVIDIA K8s Device Plugin 支持：

• • YAML/JSON 格式的配置文件；
• • 环境变量 覆盖配置；
• • 动态配置重载：支持在不重启插件的情况下重新加载配置，这对于生产环境的运维管理极其重要；
• • 配置验证和默认值处理：实现了完整的配置模式验证，确保配置的正确性和一致性，避免因配置错误导致的运行时故障。

2.3.3 健壮性原则

健壮性体现在完善的错误处理和恢复机制上。在分布式环境中，故障是常态而非异常，因此插件设计了多层次的容错机制：

• • 设备级故障检测和隔离：通过 NVML 监控 GPU 设备的健康状态，及时发现并隔离故障设备，避免对整个系统的影响；
• • 服务级自动重启和恢复：当插件服务发生异常退出时，Kubelet 会自动重启插件进程，确保服务的高可用性；
• • 网络级重连和超时处理：在 gRPC 通信中，实现了自动重连机制，以及请求超时处理，防止因为网络问题导致的请求失败；
• • 数据级一致性保证：在 MIG 实例管理中，通过 CDI 规范，确保容器内对 GPU 设备的访问是一致的，避免数据不一致的问题。

2.3.4 扩展性原则

扩展性设计支持 MIG（Multi-Instance GPU）、CDI（Container Device Interface）等高级特性。这些特性代表了 GPU 虚拟化技术的最新发展方向：

• • MIG 技术背景：Multi-Instance GPU (MIG) 是 NVIDIA Ampere 架构引入的技术，允许将一个物理 GPU 分割为多个独立的 GPU 实例，每个实例拥有独立的内存和计算资源，实现了硬件级的多租户隔离
• • CDI 标准化：Container Device Interface (CDI) 是 CNCF 推出的容器设备接口标准，旨在标准化容器运行时与设备的交互方式，提升设备管理的可移植性和互操作性

了解了 NVIDIA K8s Device Plugin 的整体架构设计后，我们对其模块化的组织结构和设计理念有了清晰的认识。接下来，我们将深入到源码层面，逐一分析各个核心组件的具体实现，看看这些设计理念是如何在代码中得到体现的。

第三章：核心源码解析

本章将深入分析 NVIDIA K8s Device Plugin 的核心源码实现。我们将按照程序的执行流程，从主程序入口开始，逐步分析插件服务器、资源管理器和配置管理系统的具体实现。

3.1 主程序入口分析

主程序入口位于 cmd/nvidia-device-plugin/main.go，负责整个插件的启动流程：

funcmain() {
var configFile string
    c := cli.NewApp()
    c.Name = "NVIDIA Device Plugin"
    c.Usage = "NVIDIA device plugin for Kubernetes"
    c.Version = info.GetVersionString()
    c.Action = func(ctx *cli.Context)error {
return start(ctx, c.Flags)
    }
// ... 命令行参数定义
}

主要功能包括：

• • 命令行参数解析（MIG 策略、失败处理、驱动根路径等）；
• • 版本信息管理；
• • 启动插件服务。

3.2 插件服务器实现解析

在了解了主程序的启动流程后，我们来深入分析插件服务器的具体实现。插件服务器（internal/plugin/server.go）是 Device Plugin 的核心实现，它采用了事件驱动的架构模式，通过 Go 的 channel 机制实现了高效的异步通信。

// 来源：internal/plugin/server.go:52-69
type nvidiaDevicePlugin struct {
    ctx                  context.Context
    rm                   rm.ResourceManager
    config               *spec.Config
    deviceListStrategies spec.DeviceListStrategies

    cdiHandler          cdi.Interface
    cdiAnnotationPrefix string

    socket string
    server *grpc.Server
    health chan *rm.Device
    stop   chaninterface{}

    imexChannels imex.Channels

    mps mpsOptions
}

设计模式分析：

1. 1. 依赖注入模式：通过 ResourceManager 接口实现了依赖注入，使得不同的资源管理策略可以灵活替换；
2. 2. 观察者模式：通过 health 通道实现了设备状态变化的观察者模式；
3. 3. 上下文传播模式：使用 context.Context 进行请求生命周期管理和取消传播；
4. 4. 单例模式：每个资源类型只有一个插件实例，确保资源管理的一致性。

并发安全设计：

• • 通过 channel 实现 goroutine 间的安全通信；
• • 采用 context.Context 管理请求生命周期和取消操作；
• • 使用 gRPC 的内置并发安全机制，确保在多线程环境下的安全访问。

3.2.1 ListAndWatch 方法实现分析

ListAndWatch 是最重要的接口之一，它负责向 kubelet 报告设备列表和状态变化。该接口的实现体现了流式 gRPC 的最佳实践：

// 来源：internal/plugin/server.go:266-284
func(plugin *nvidiaDevicePlugin) ListAndWatch(e *pluginapi.Empty, s pluginapi.DevicePlugin_ListAndWatchServer) error {
if err := s.Send(&pluginapi.ListAndWatchResponse{Devices: plugin.apiDevices()}); err != nil {
return err
    }

for {
select {
case <-plugin.stransform: translateY(
returnnil
case d := <-plugin.health:
// FIXME: there is no way to recover from the Unhealthy state.
            d.Health = pluginapi.Unhealthy
            klog.Infof("'%s' device marked unhealthy: %s", plugin.rm.Resource(), d.ID)
if err := s.Send(&pluginapi.ListAndWatchResponse{Devices: plugin.apiDevices()}); err != nil {
returnnil
            }
        }
    }
}

实现特点分析：

1. 1. 简洁的事件循环：

• • 立即发送初始设备列表；
• • 监听停止信号和设备健康状态变化；
• • 当设备变为不健康时，重新发送设备列表；

• • 通过 health 通道接收设备状态变化；
• • 将不健康设备标记为 Unhealthy 状态；
• • 注释中提到无法从不健康状态恢复的限制；

• • 简单的错误返回机制；
• • 在发送失败时返回 nil（可能是为了避免无限重试）；
• • 实现定期心跳机制，及时发现连接异常；
• • 支持优雅关闭，确保资源正确释放。

3.2.2 Allocate 方法实现分析

Allocate 接口负责处理设备分配请求，这是整个插件最关键的业务逻辑。该接口的实现需要考虑性能、可靠性和扩展性等多个维度：

// 来源：internal/plugin/server.go:286-300
func(plugin *nvidiaDevicePlugin) Allocate(ctx context.Context, reqs *pluginapi.AllocateRequest) (*pluginapi.AllocateResponse, error) {
// 初始化响应对象
    responses := &pluginapi.AllocateResponse{}

// 遍历每个容器的分配请求
for _, req := range reqs.ContainerRequests {
// 验证请求的设备 ID 是否有效
for _, id := range req.DevicesIDs {
if !plugin.rm.ValidateID(id) {
returnnil, fmt.Errorf(
"invalid allocation request for '%s': unknown device: %s",
                    plugin.rm.Resource(),
                    id,
                )
            }
        }

// 获取设备分配响应
        response, err := plugin.getAllocateResponse(req.DevicesIDs)
if err != nil {
returnnil, fmt.Errorf("failed to get allocate response: %v", err)
        }

// 将响应添加到结果集合中
        responses.ContainerResponses = append(responses.ContainerResponses, response)
    }

return responses, nil
}

实现特点分析：

1. 1. 设备验证：

• • 遍历所有容器请求中的设备ID
• • 通过 plugin.rm.ValidateID() 验证设备ID的有效性
• • 对无效设备ID返回详细错误信息

• • 调用 getAllocateResponse() 方法生成分配响应
• • 为每个容器请求创建独立的响应
• • 将所有容器响应聚合到最终响应中

• • 简洁的错误处理机制
• • 在验证失败或响应生成失败时立即返回错误
• • 提供清晰的错误上下文信息

3.3 资源管理器实现解析

插件服务器通过 gRPC 接口与 kubelet 通信，而具体的设备管理逻辑则由资源管理器负责。资源管理器（internal/rm/rm.go）定义了设备管理的核心接口：

// 来源：internal/rm/rm.go:42-48
type ResourceManager interface {
    Resource() spec.ResourceName
    Devices() Devices
    GetDevicePaths([]string) []string
    GetPreferredAllocation(available, required []string, size int) ([]string, error)
    CheckHealth(stop <-chaninterface{}, unhealthy chan<- *Device) error
    ValidateRequest(AnnotatedIDs) error
}

资源管理器的分层架构：

┌─────────────────────────────────────┐
│        Resource Manager API         │  ← 统一的资源管理接口
├─────────────────────────────────────┤
│     Strategy Implementation         │  ← 具体的管理策略实现
│  ┌─────────┐ ┌─────────┐ ┌────────┐ │
│  │  NVML   │ │   MIG   │ │  vGPU  │ │
│  │Manager  │ │Manager  │ │Manager │ │
│  └─────────┘ └─────────┘ └────────┘ │
├─────────────────────────────────────┤
│        Device Abstraction           │  ← 设备抽象层
├─────────────────────────────────────┤
│         Hardware Layer              │  ← 硬件访问层
│  ┌─────────┐ ┌─────────┐ ┌────────┐ │
│  │  NVML   │ │ Sysfs   │ │ PCI    │ │
│  │   API   │ │  API    │ │  API   │ │
│  └─────────┘ └─────────┘ └────────┘ │
└─────────────────────────────────────┘

3.3.1 NVML 资源管理器深度实现

internal/rm/nvml_manager.go 实现了基于 NVML 的资源管理，它是与 NVIDIA GPU 硬件交互的核心组件：

// 来源：internal/rm/nvml_manager.go
type nvmlResourceManager struct {
    config   *spec.Config
    resource string
    devices  []*Device
}

func(r *nvmlResourceManager) Devices() []*Device {
return r.devices
}

func(r *nvmlResourceManager) CheckHealth(stop <-chaninterface{}, unhealthy chan<- *Device) error {
// 实际的健康检查实现基于 NVML 事件监控
// 具体实现在 internal/rm/health.go 中
returnnil
}

3.3.2 设备健康检查机制

健康检查机制确保只有健康的设备被分配给容器。实际实现基于 NVML 事件监控系统，具体位于 internal/rm/health.go：

核心实现机制：

• • 事件监控：通过 nvml.EventSetCreate() 创建事件集合，监听硬件错误事件；
• • XID 错误处理：主要监听 XidCriticalError、DoubleBitEccError、SingleBitEccError 等关键错误；
• • 错误过滤：预定义忽略列表过滤非关键错误（Graphics Engine Exception、GPU memory page fault 等）；

健康状态管理：

• • 健康设备：未检测到关键硬件错误；
• • 不健康设备：检测到关键错误后通过 unhealthy 通道通知；
• • 状态变化通过 health 通道通知 ListAndWatch 接口更新设备列表。

3.4 配置管理系统

除了设备管理，插件还需要一个灵活的配置系统来适应不同的部署场景和需求。配置管理系统（api/config/v1/）提供了灵活的配置机制：

3.4.1 配置结构定义

// 来源：api/config/v1/config.go:35-40
type Config struct {
    Version   string`json:"version"             yaml:"version"`
    Flags     Flags     `json:"flags,omitempty"     yaml:"flags,omitempty"`
    Resources Resources `json:"resources,omitempty" yaml:"resources,omitempty"`
    Sharing   Sharing   `json:"sharing,omitempty"   yaml:"sharing,omitempty"`
}

3.4.2 共享策略配置

// 来源：api/config/v1/config.go
type Sharing struct {
    TimeSlicing ReplicatedResources `json:"timeSlicing,omitempty" yaml:"timeSlicing,omitempty"`
    MPS         *ReplicatedResources `json:"mps,omitempty"         yaml:"mps,omitempty"`
}

func(s *Sharing) SharingStrategy() SharingStrategy {
if s.MPS != nil && s.MPS.isReplicated() {
return SharingStrategyMPS
    }
if s.TimeSlicing.isReplicated() {
return SharingStrategyTimeSlicing
    }
return SharingStrategyNone
}

通过对核心源码的深入分析，我们了解了 NVIDIA K8s Device Plugin 的基本实现框架。从主程序入口的参数解析，到插件服务器的 gRPC 接口实现，再到资源管理器的设备管理逻辑，每个组件都有着清晰的职责分工。接下来，我们将重点分析一些关键特性的具体实现机制。

第四章：关键特性实现解析

本章将分析 NVIDIA K8s Device Plugin 中几个关键特性的实际实现机制，包括设备发现、健康监控和设备分配等核心功能。

4.1 设备发现机制

设备发现是 Device Plugin 的基础功能，NVIDIA K8s Device Plugin 通过 NVML（NVIDIA Management Library）库来发现和管理 GPU 设备。

NVML 库技术背景：

NVML（NVIDIA Management Library）是 NVIDIA 提供的 C 语言库，用于监控和管理 NVIDIA GPU 设备。它提供了以下核心能力：

1. 1. 设备枚举：发现系统中所有的 NVIDIA GPU 设备
2. 2. 设备信息查询：获取设备的详细硬件信息和状态
3. 3. 事件监控：监听硬件错误事件，检测设备健康状态
4. 4. 配置管理：设置设备的工作模式和参数
5. 5. 错误检测：检测和报告硬件错误和异常状态

设备发现的核心实现位于资源管理器中：

// 来源：internal/rm/nvml_manager.go
func(r *nvmlResourceManager) Devices() []*Device {
return r.devices
}

设备发现的关键特点：

1. 1. 基于 NVML：使用 NVIDIA Management Library 获取准确的设备信息
2. 2. 支持多种设备类型：包括传统 GPU 和 MIG 实例
3. 3. 实时更新：通过 ListAndWatch 接口实时更新设备状态

4.2 设备健康监控实现

设备健康监控确保只有正常工作的设备被分配给容器。当前实现基于 NVML 事件监控系统，采用简洁高效的二进制健康状态管理。

健康检查的核心实现位于 health.go，采用事件驱动的监控模式：

// 来源：internal/rm/health.go:32-69
funccheckHealth(stop <-chaninterface{}, devices []*Device, unhealthy chan<- *Device)error {
// 检查是否禁用健康检查
    disableHealthChecks := strings.ToLower(os.Getenv(envDisableHealthChecks))
if disableHealthChecks == "all" {
        klog.Info("All health checks disabled")
returnnil
    }

// 初始化 NVML
    ret := nvml.Init()
if ret != nvml.SUCCESS {
return fmt.Errorf("failed to initialize NVML: %v", nvml.ErrorString(ret))
    }
defer nvml.Shutdown()

// 创建事件集合监听硬件错误
    eventSet, ret := nvml.EventSetCreate()
if ret != nvml.SUCCESS {
return fmt.Errorf("failed to create event set: %v", nvml.ErrorString(ret))
    }
defer eventSet.Free()

// 为每个设备注册错误事件监听
for _, device := range devices {
        ret = nvmlDevice.RegisterEvents(nvml.EventTypeXidCriticalError|nvml.EventTypeDoubleBitEccError|nvml.EventTypeSingleBitEccError, eventSet)
if ret != nvml.SUCCESS {
            klog.Warningf("Unable to register for events on device %v: %v", device.ID, nvml.ErrorString(ret))
        }
    }

// 事件监听循环
for {
select {
case <-stransform: translateY(
returnnil
default:
// 等待事件发生
            data, ret := eventSet.Wait(5000) // 5秒超时
if ret == nvml.ERROR_TIMEOUT {
continue
            }
if ret != nvml.SUCCESS {
return fmt.Errorf("error waiting for events: %v", nvml.ErrorString(ret))
            }

// 处理检测到的错误事件
            device := getDeviceByUUID(devices, data.UUID)
if device != nil && !isIgnoredXid(data.EventData) {
                klog.Errorf("XID %d detected on device %s", data.EventData, device.ID)
                unhealthy <- device
            }
        }
    }
}

错误过滤机制避免将非关键错误误判为设备故障：

// 来源：internal/rm/health.go（错误过滤机制）
var ignoredXids = map[uint64]bool {
13: true, // Graphics Engine Exception
31: true, // GPU memory page fault
43: true, // GPU stopped processing
45: true, // Preemptive cleanup
// ... 其他非关键错误
}

funcisIgnoredXid(xid uint64)bool {
return ignoredXids[xid]
}

健康监控的核心特点：

1. 1. 事件驱动监控：基于 NVML 事件系统，实时响应硬件错误事件
2. 2. 智能错误过滤：区分关键错误和非关键错误，避免误报
3. 3. 二进制状态管理：采用简单的健康/不健康状态，便于快速决策
4. 4. 环境变量控制：支持通过 DP_DISABLE_HEALTHCHECKS 灵活控制监控行为
5. 5. 异步通知机制：通过 unhealthy 通道异步通知设备状态变化

4.3 设备分配策略实现

设备分配是 Device Plugin 的核心功能之一。当前实现基于 gpuallocator 包提供的最佳努力分配策略。

// 来源：internal/rm/nvml_manager.go:74-79, 100-139
func(r *nvmlResourceManager) GetPreferredAllocation(available, required []string, size int) ([]string, error) {
return r.getPreferredAllocation(available, required, size)
}

func(r *nvmlResourceManager) alignedAlloc(available, required []string, size int) ([]string, error) {
var devices []string

// 创建设备链接信息
    linkedDevices, err := gpuallocator.NewDevices(
        gpuallocator.WithNvmlLib(r.nvml),
    )
if err != nil {
returnnil, fmt.Errorf("unable to get device link information: %w", err)
    }

// 过滤可用设备
    availableDevices, err := linkedDevices.Filter(available)
if err != nil {
returnnil, fmt.Errorf("unable to retrieve list of available devices: %v", err)
    }

// 过滤必需设备
    requiredDevices, err := linkedDevices.Filter(required)
if err != nil {
returnnil, fmt.Errorf("unable to retrieve list of required devices: %v", err)
    }

// 使用最佳努力策略进行分配
    allocatedDevices := gpuallocator.NewBestEffortPolicy().Allocate(availableDevices, requiredDevices, size)
for _, device := range allocatedDevices {
        devices = append(devices, device.UUID)
    }

return devices, nil
}

分配策略的关键特点：

1. 1. 最佳努力分配：基于 gpuallocator 包的简单分配策略
2. 2. 对齐分配：通过 alignedAlloc 函数确保设备分配的一致性
3. 3. 错误处理：完善的错误处理和回退机制

4.4 容器运行时集成实现

设备分配完成后，需要将设备信息传递给容器运行时。NVIDIA K8s Device Plugin 支持多种集成方式。

4.4.1 CDI 集成实现

// 来源：internal/plugin/server.go（CDI集成实现）
func(m *nvidiaDevicePlugin) getAllocateResponseForCDI(deviceIDs []string) *pluginapi.ContainerAllocateResponse {
    response := &pluginapi.ContainerAllocateResponse{}

if m.deviceListStrategies.Includes(spec.DeviceListStrategyEnvVar) {
        response.Envs = map[string]string{
"NVIDIA_VISIBLE_DEVICES": strings.Join(deviceIDs, ","),
        }
    }

return response
}

4.4.2 设备挂载方式

// 来源：internal/plugin/server.go（设备挂载实现）
func(m *nvidiaDevicePlugin) getAllocateResponseForDeviceMount(deviceIDs []string) *pluginapi.ContainerAllocateResponse {
    response := &pluginapi.ContainerAllocateResponse{}

    devicePaths := m.rm.GetDevicePaths(deviceIDs)
for _, path := range devicePaths {
        response.Devices = append(response.Devices, &pluginapi.DeviceSpec{
            ContainerPath: path,
            HostPath:      path,
            Permissions:   "rwm",
        })
    }

return response
}

通过对关键特性实现的分析，我们了解了 NVIDIA K8s Device Plugin 如何实现设备的发现、监控、分配和集成。这些基础功能确保了插件的基本工作能力。在此基础上，NVIDIA 还实现了一系列高级特性，以满足更复杂的使用场景和需求。

第五章：高级特性深度分析

本章将深入分析 NVIDIA K8s Device Plugin 中的高级特性实现，包括 MIG 支持、CDI 集成、GPU 共享机制等。这些特性体现了 NVIDIA 在 GPU 虚拟化和资源管理方面的技术创新，也是该插件相比其他实现的重要优势。

5.1 Multi-Instance GPU (MIG) 深度支持

MIG 是 NVIDIA A100 及后续 GPU 架构引入的革命性特性，允许将单个 GPU 分割为多个独立的 GPU 实例，每个实例具有独立的内存、计算单元和错误隔离。

MIG 技术背景：

MIG 技术解决了传统 GPU 共享的几个关键问题：

1. 1. 硬件级隔离：提供真正的硬件级别隔离，避免工作负载间的相互干扰
2. 2. 确定性性能：每个 MIG 实例具有固定的计算和内存资源
3. 3. 故障隔离：单个 MIG 实例的故障不会影响其他实例
4. 4. QoS 保证：提供可预测的服务质量保证
5. 5. 多租户支持：支持安全的多租户 GPU 共享

5.1.1 MIG 设备发现与管理架构

实际的 MIG 设备管理基于 internal/mig/mig.go 中的简化实现：

// 来源：internal/mig/mig.go:23-33
// DeviceInfo stores information about all devices on the node
type DeviceInfo struct {
// The NVML library
 manager resource.Manager
// devicesMap holds a list of devices, separated by whether they have MigEnabled or not
 devicesMap map[bool][]resource.Device
}

// NewDeviceInfo creates a new DeviceInfo struct and returns a pointer to it.
funcNewDeviceInfo(manager resource.Manager) *DeviceInfo {
return &DeviceInfo{
  manager:    manager,
  devicesMap: nil, // Is initialized on first use
 }
}

// GetDevicesMap returns the list of devices separated by whether they have MIG enabled.
// The first call will construct the map.
func(di *DeviceInfo) GetDevicesMap() (map[bool][]resource.Device, error) {
if di.devicesMap != nil {
return di.devicesMap, nil
 }

 devices, err := di.manager.GetDevices()
if err != nil {
returnnil, err
 }

 migEnabledDevicesMap := make(map[bool][]resource.Device)
for _, d := range devices {
  isMigEnabled, err := d.IsMigEnabled()
if err != nil {
returnnil, err
  }

  migEnabledDevicesMap[isMigEnabled] = append(migEnabledDevicesMap[isMigEnabled], d)
 }

 di.devicesMap = migEnabledDevicesMap

return di.devicesMap, nil
}

// GetAllMigDevices returns a list of all MIG devices.
func(di *DeviceInfo) GetAllMigDevices() ([]resource.Device, error) {
 devicesMap, err := di.GetDevicesMap()
if err != nil {
returnnil, err
 }

var migs []resource.Device
for _, d := range devicesMap[true] {
  devs, err := d.GetMigDevices()
if err != nil {
returnnil, err
  }
  migs = append(migs, devs...)
 }
return migs, nil
}

MIG 设备管理的核心特点：

1. 1. 简化架构：基于 resource.Manager 接口的统一设备管理架构；
2. 2. 设备分类：通过 IsMigEnabled() 方法区分 MIG 启用和禁用的设备；
3. 3. 延迟初始化：设备映射在首次调用时构建，提高性能；
4. 4. 统一接口：所有 MIG 设备通过 GetMigDevices() 方法获取。

5.1.2 MIG 策略配置与管理

实际的 MIG 策略管理基于 internal/lm/mig-strategy.go 中的实现，支持三种主要策略：

MIG 策略类型：

1. 1. None 策略：禁用 MIG 支持，只暴露完整 GPU 设备；
2. 2. Single 策略：每个 MIG 实例作为独立资源暴露；
3. 3. Mixed 策略：同时支持完整 GPU 和 MIG 实例的混合模式。

策略选择原则：

• • None 策略：适用于传统工作负载，兼容性最好；
• • Single 策略：适用于多租户环境，提供硬件级隔离；
• • Mixed 策略：适用于混合工作负载，灵活性最高。

5.2 Container Device Interface (CDI) 深度集成

除了 MIG 这样的硬件级虚拟化技术，插件还集成了 CDI（Container Device Interface）标准来提升设备管理的标准化程度。

CDI 集成特点：

1. 1. 标准化接口：提供统一的设备描述和配置接口，遵循 CDI 标准；
2. 2. 运行时无关：支持多种容器运行时；
3. 3. 声明式配置：通过 JSON 规范描述设备配置。

5.2.1 CDI 实现架构

实际的 CDI 集成基于 internal/cdi/cdi.go 中的实现，主要包括：

核心组件：

• • CDI 规范生成：根据设备信息生成标准 CDI 规范文件；
• • 设备注册：将 GPU 设备注册到 CDI 注册表；
• • 运行时集成：与容器运行时协作进行设备注入。

CDI 工作流程：

1. 1. 设备发现：扫描系统中的 NVIDIA GPU 设备；
2. 2. 规范生成：为每个设备生成 CDI 规范文件；
3. 3. 注册管理：将设备注册到 CDI 注册表；
4. 4. 运行时协作：与容器运行时协作完成设备注入。

5.2.2 CDI 集成优势

CDI 集成的关键技术特点：

1. 1. 声明式配置：通过 JSON 规范描述设备配置；
2. 2. 运行时无关：支持多种容器运行时；
3. 3. 标准化管理：遵循 CDI 标准，确保兼容性；
4. 4. 简化部署：减少运行时特定的配置复杂性。

5.3 GPU 共享机制深度实现

在资源利用效率方面，GPU 共享是一个重要的优化手段。实际的 GPU 共享机制基于 NVIDIA 的 Time-Slicing 技术。

GPU 共享应用场景：

1. 1. 轻量级工作负载：AI 推理任务通常不需要完整 GPU 资源；
2. 2. 开发测试环境：开发和测试阶段的资源需求较低；
3. 3. 多租户环境：需要在多个用户间分配 GPU 资源。

5.3.1 Time-Slicing 共享机制

Time-Slicing 通过时间片轮转实现 GPU 共享，基于 api/config/v1/sharing.go 中的配置管理：

核心特性：

• • 资源复制：将单个 GPU 虚拟化为多个资源实例；
• • 时间片调度：通过 CUDA 上下文切换实现时间共享；
• • 配置灵活：支持不同的复制因子和调度策略。

Time-Slicing 工作原理：

1. 1. 资源虚拟化：将物理 GPU 虚拟化为多个逻辑资源实例；
2. 2. 上下文管理：为每个容器维护独立的 CUDA 上下文；
3. 3. 时间片轮转：按配置的时间片长度轮转执行；
4. 4. 透明切换：对应用程序透明的上下文切换。

5.3.2 GPU 共享配置管理

实际的 GPU 共享配置基于配置文件管理，支持：

配置选项：

• • 复制因子：设置每个 GPU 的虚拟实例数量；
• • 资源命名：自定义共享资源的名称；
• • 默认策略：设置默认的共享行为。

MPS 共享机制：

Multi-Process Service (MPS) 是 NVIDIA 提供的另一种 GPU 共享技术：

• • 进程级共享：允许多个进程同时访问同一个 GPU；
• • 内存隔离：为每个进程提供独立的内存空间；
• • 计算资源分配：支持按比例分配计算资源；
• • 低延迟：相比时间片切换具有更低的延迟。

共享策略选择：

实际的共享策略选择基于配置和设备能力：

1. 1. MPS 优先：当设备支持且配置启用时优先使用 MPS；
2. 2. Time-Slicing 备选：作为通用的备选方案；
3. 3. 动态切换：根据工作负载特性动态选择策略。

配置管理：

基于 api/config/v1/sharing.go 中的实际实现，共享机制支持：

• • 配置驱动：通过配置文件定义共享策略；
• • 运行时检测：动态检测设备能力和支持情况；
• • 策略优先级：按优先级选择最适合的共享方式。

GPU 共享机制的关键技术特点：

1. 1. Time-Slicing 特点：

• • 软件级别的时间片轮转共享；
• • 适用于对延迟不敏感的批处理任务；
• • 支持抢占式调度和优先级管理；
• • 上下文切换开销相对较高；

• • 硬件级别的并发执行支持；
• • 适用于内存密集型和并发性要求高的任务；
• • 提供细粒度的资源限制和隔离；
• • 需要 GPU 硬件支持（Volta 架构及以上）；

• • 基于工作负载特征自动选择最优策略；
• • 支持动态策略切换和资源重分配；
• • 提供丰富的监控和指标收集能力；

5.4 设备列表策略深度实现

NVIDIA K8s Device Plugin 支持多种设备列表传递策略，每种策略都有其特定的适用场景和技术特点。设备列表策略决定了容器如何获取和访问 GPU 设备信息。

设备列表策略技术背景：

随着容器技术和 Kubernetes 生态的发展，设备暴露方式也在不断演进：

1. 1. 传统环境变量方式：通过环境变量传递设备信息，兼容性最好；
2. 2. 卷挂载方式：通过文件系统挂载暴露设备节点和库文件；
3. 3. CDI 注解方式：通过 Kubernetes 注解传递 CDI 设备信息；
4. 4. CDI CRI 方式：直接通过容器运行时接口传递 CDI 设备信息。

5.4.1 设备列表策略管理架构

实际的设备列表策略管理基于 api/config/v1/strategy.go 中的实现，支持以下策略类型：

策略类型：

• • envvar：通过环境变量传递设备信息；
• • volume-mounts：通过卷挂载暴露设备节点和库文件；
• • cdi-annotations：通过 Kubernetes 注解传递 CDI 设备信息；
• • cdi-cri：直接通过容器运行时接口传递 CDI 设备信息。

策略选择原则：

1. 1. 优先级顺序：CDI CRI > CDI 注解 > 卷挂载 > 环境变量；
2. 2. 运行时兼容性：根据容器运行时能力选择合适策略；
3. 3. 配置驱动：支持通过配置文件自定义策略组合。

5.4.2 环境变量策略实现

环境变量策略是最传统和兼容性最好的设备信息传递方式：

核心特性：

• • 兼容性最佳：支持所有容器运行时和 NVIDIA 容器工具包版本；
• • 配置简单：通过标准环境变量传递设备信息；
• • 功能完整：支持设备可见性、驱动能力、拓扑信息等。

关键环境变量：

• • NVIDIA_VISIBLE_DEVICES：指定可见的 GPU 设备；
• • NVIDIA_DRIVER_CAPABILITIES：指定驱动能力；
• • NVIDIA_REQUIRE_*：指定设备要求和约束；
• • NVIDIA_DRIVER_MODE：指定驱动模式。

实现特点：

基于 internal/plugin/server.go 中的实际实现，环境变量策略具有以下特点：

1. 1. 设备标识：通过设备 UUID 或索引标识 GPU 设备；
2. 2. 能力控制：精确控制容器可访问的 NVIDIA 驱动能力；
3. 3. 拓扑感知：可选择性地包含 NUMA 拓扑信息；
4. 4. 向后兼容：与现有 NVIDIA 容器工具链完全兼容。

5.4.3 CDI 策略实现

CDI（Container Device Interface）策略提供现代化的设备接口：

核心特性：

• • 标准化接口：基于 CNCF CDI 标准，提供统一的设备接口规范；
• • 运行时集成：与 containerd、CRI-O 等现代容器运行时深度集成；
• • 声明式配置：通过 JSON 规范文件描述设备配置；
• • 细粒度控制：支持设备节点、环境变量、挂载点等精确控制。

实现模式：

基于 internal/cdi/cdi.go 中的实际实现，CDI 策略支持两种模式：

1. 1. CDI Annotations 模式：通过 Pod 注解传递 CDI 设备信息；
2. 2. CDI CRI 模式：直接通过 CRI 接口传递 CDI 设备信息。

设备命名规范：

• • 格式：vendor/class=device_id
• • 示例：nvidia.com/gpu=GPU-12345678-1234-1234-1234-123456789abc

设备列表策略的关键技术特点：

1. 1. 环境变量策略特点：

• • 最高的兼容性，支持所有容器运行时和 NVIDIA 容器工具包版本；
• • 轻量级实现，性能开销最小；
• • 支持丰富的设备信息和拓扑信息传递；
• • 适用于传统的容器化 GPU 应用。

• • 提供直接的文件系统访问；
• • 支持复杂的库文件和配置文件挂载；
• • 适用于需要访问驱动文件的场景；
• • 需要容器运行时支持卷挂载功能。

• • 现代化的标准化设备接口；
• • 提供声明式的设备描述和管理；
• • 支持复杂的设备配置和约束；
• • 需要容器运行时支持 CDI 规范。

• • 支持基于容器运行时的自动策略选择；
• • 提供多策略并行支持和回退机制；
• • 支持运行时策略验证和动态切换；
• • 提供丰富的监控和调试能力。
