容器实战 - 多架构镜像制作及推送指南

多架构镜像制作及推送指南

本文假设不同架构（amd64/arm64 等）的镜像已经存在（来自公网或者自己构建），现在需要将它们打包成多架构镜像，以便于在混合架构的 Kubernetes 集群中使用。

相关文章：Docker 史上最快捷「单机多平台」镜像构建

1. 多架构镜像原理

1.1 多架构镜像的核心机制（Manifest List）

在现代容器化环境中，多架构镜像已成为支持异构计算环境的关键技术。其核心机制基于 OCI（Open Container Initiative）镜像规范中的 Image Index 概念，通过 Manifest List 实现对不同架构镜像的统一管理。

OCI 镜像规范中的 Image Index 概念：

Image Index 是 OCI 镜像规范定义的一种元数据结构，用于描述一组相关的镜像清单（Image Manifest）。它允许单个镜像标签指向多个不同架构或操作系统的镜像实现，从而实现真正的跨平台部署。

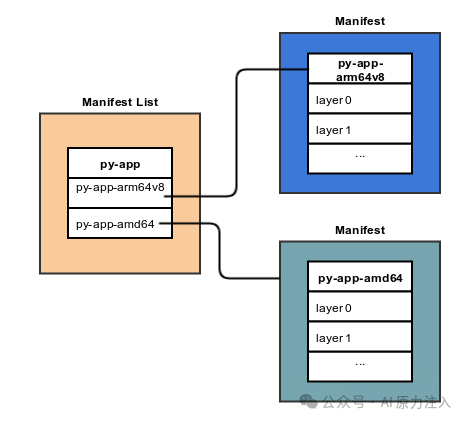

Manifest List 与 Image Manifest 的关系：

• • Image Manifest：描述单个镜像的元数据，包含层信息、配置对象等
• • Manifest List：包含多个 Image Manifest 的引用，每个引用都标明了对应的平台信息（架构、操作系统等）

{
"schemaVersion":2,
"mediaType":"application/vnd.docker.distribution.manifest.list.v2+json",
"manifests":[
{
"mediaType":"application/vnd.docker.distribution.manifest.v2+json",
"size":1234,
"digest":"sha256:abc123...",
"platform":{
"architecture":"amd64",
"os":"linux"
}
},
{
"mediaType":"application/vnd.docker.distribution.manifest.v2+json",
"size":5678,
"digest":"sha256:def456...",
"platform":{
"architecture":"arm64",
"os":"linux"
}
}
]
}

客户端自动架构选择机制:

当客户端（如 Docker、containerd）拉取多架构镜像时，会自动根据当前运行环境的架构信息，从 Manifest List 中选择最匹配的镜像进行下载。这个过程对用户完全透明，确保了跨架构部署的无缝体验。

1.2 架构标识符规范

标准架构标识符:

根据 OCI 规范和 Docker 实践，常见的架构标识符包括：

• • amd64：x86 64 位架构，最常见的服务器和桌面架构
• • arm64：ARM 64 位架构，广泛用于移动设备和新一代服务器
• • arm/v7：ARM 32 位架构第 7 版，常用于嵌入式设备
• • arm/v6：ARM 32 位架构第 6 版，用于较老的 ARM 设备
• • 386：x86 32 位架构
• • ppc64le：PowerPC 64 位小端架构
• • s390x：IBM System z 架构

操作系统标识符:

• • linux：Linux 操作系统（最常用）
• • windows：Windows 操作系统
• • darwin：macOS 操作系统
• • freebsd：FreeBSD 操作系统

变体标识符（variant）的使用场景:

变体标识符用于进一步细分同一架构下的不同实现，主要用于 ARM 架构：

• • v6、v7、v8：ARM 架构版本
• • 在某些特殊场景下，还可能包含 CPU 特性标识

1.3 实际案例分析

以 nginx:1.25.3 为例，我们来分析其多架构镜像结构：

# 查看 nginx 镜像的多架构信息
docker manifest inspect nginx:1.25.3

输出示例：

{
"schemaVersion":2,
"mediaType":"application/vnd.docker.distribution.manifest.list.v2+json",
"manifests":[
{
"mediaType":"application/vnd.docker.distribution.manifest.v2+json",
"size":1570,
"digest":"sha256:32da30332506740a2f7c34d5dc70467b7f14ec67d912703568daff790ab3f755",
"platform":{
"architecture":"amd64",
"os":"linux"
}
},
{
"mediaType":"application/vnd.docker.distribution.manifest.v2+json",
"size":1570,
"digest":"sha256:b4c7e0e5f3a2d1c8b9e6f4a7d2c5b8e1f6a3d9c2b5e8f1a4d7c0b3e6f9a2d5c8",
"platform":{
"architecture":"arm64",
"os":"linux"
}
},
{
"mediaType":"application/vnd.docker.distribution.manifest.v2+json",
"size":1570,
"digest":"sha256:b83d1e2f3a4b5c6d7e8f9a0b1c2d3e4f5a6b7c8d9e0f1a2b3c4d5e6f7a8b9c0",
"platform":{
"architecture":"arm",
"os":"linux",
"variant":"v7"
}
}
]
}

从这个例子可以看出，nginx:1.25.3 支持三种架构：amd64、arm64 和 arm/v7，每种架构都有对应的 digest 值，客户端会根据运行环境自动选择合适的版本。

注意: 上述 JSON 中的 digest 值为示例数据，实际使用时请以真实的镜像 digest 值为准。

2. 镜像元数据制作方法

2.1 使用 Docker Manifest（推荐）

原生 Docker CLI 实现:

Docker CLI 从 18.06 版本开始原生支持 manifest 命令，这是创建和管理多架构镜像最直接的方法。其优势在于：

• • 无需额外工具，Docker 原生支持
• • 命令简洁，易于理解和使用
• • 与 Docker 生态系统完美集成

创建和管理 manifest list:

基本工作流程包括三个步骤：

1. 1. 创建 manifest list：将多个单架构镜像组合成一个多架构镜像
2. 2. 添加架构注释：为每个镜像指定正确的架构信息
3. 3. 推送到仓库：将 manifest list 推送到镜像仓库

版本兼容性注意事项:

• • Docker CLI 18.06+ 支持 manifest 命令
• • 某些旧版本的镜像仓库可能不完全支持 manifest list
• • 建议在生产环境中使用 Docker 19.03+ 版本

2.2 使用 manifest-tool

专用 manifest 管理工具:

manifest-tool 是由 Docker 官方维护的专用工具，专门用于创建和管理 manifest list。相比 Docker CLI，它提供了更多高级功能：

• • 支持配置文件驱动的批量操作
• • 更灵活的架构和平台配置
• • 更好的错误处理和调试信息

配置文件驱动的批量操作:

manifest-tool 支持使用 YAML 配置文件来定义复杂的多架构镜像结构，特别适合需要管理大量镜像的场景。

企业级场景的最佳实践:

在企业环境中，manifest-tool 通常用于：

• • CI/CD 流水线中的自动化镜像构建
• • 大规模镜像仓库的批量管理
• • 复杂的多架构镜像发布流程

2.3 使用 Buildx（构建场景）

适用于需要重新构建的场景:

Docker Buildx 是 Docker 的扩展构建工具，支持多架构镜像的直接构建。它适用于以下场景：

• • 从源代码构建多架构镜像
• • 需要在构建过程中进行架构特定的优化
• • 集成到 CI/CD 流水线中的自动化构建

跨平台构建工作流:

Buildx 支持以下构建模式：

• • 本地模拟构建（使用 QEMU 模拟器）
• • 远程构建节点（使用不同架构的构建机器）
• • 混合构建模式

QEMU 模拟器支持:

QEMU 模拟器允许在单一架构的机器上构建其他架构的镜像，虽然性能较低，但为开发和测试提供了便利。

3. 多架构镜像制作实践

3.1 准备工作

在开始制作多架构镜像之前，我们需要确保已经准备好了不同架构的基础镜像。以 nginx 为例，假设我们已经有了以下镜像：

# 已存在的不同架构镜像
nginx:1.25.3-amd64    # x86_64 架构镜像
nginx:1.25.3-arm64    # ARM 64 位架构镜像
nginx:1.25.3-arm-v7   # ARM 32 位 v7 架构镜像

镜像来源验证:

在使用这些镜像之前，建议先验证它们的架构信息：

# 检查镜像架构信息
docker inspect nginx:1.25.3-amd64 | grep Architecture
docker inspect nginx:1.25.3-arm64 | grep Architecture
docker inspect nginx:1.25.3-arm-v7 | grep Architecture

镜像大小统计:

# 查看各架构镜像大小
docker images nginx:1.25.3-*

# 输出示例：
# REPOSITORY   TAG           IMAGE ID       CREATED       SIZE
# nginx        1.25.3-amd64  abc123def456   2 weeks ago   142MB
# nginx        1.25.3-arm64  def456ghi789   2 weeks ago   138MB
# nginx        1.25.3-arm-v7 ghi789jkl012   2 weeks ago   128MB

3.2 使用 Docker Manifest 制作

这是最常用和推荐的方法，使用 Docker 原生的 manifest 命令来创建多架构镜像。

步骤 1：创建 manifest list:

# 创建一个新的 manifest list，包含所有架构的镜像
docker manifest create nginx:1.25.3-multiarch \
  nginx:1.25.3-amd64 \
  nginx:1.25.3-arm64 \
  nginx:1.25.3-arm-v7

步骤 2：为每个架构添加注释:

# 为 amd64 架构添加注释
docker manifest annotate nginx:1.25.3-multiarch nginx:1.25.3-amd64 \
  --arch amd64 \
  --os linux

# 为 arm64 架构添加注释
docker manifest annotate nginx:1.25.3-multiarch nginx:1.25.3-arm64 \
  --arch arm64 \
  --os linux

# 为 arm v7 架构添加注释（注意 variant 参数）
docker manifest annotate nginx:1.25.3-multiarch nginx:1.25.3-arm-v7 \
  --arch arm \
  --os linux \
  --variant v7

步骤 3：验证 manifest list:

# 检查创建的 manifest list
docker manifest inspect nginx:1.25.3-multiarch

步骤 4：推送 manifest list:

# 推送到镜像仓库
docker manifest push nginx:1.25.3-multiarch

完整脚本示例:

#!/bin/bash
# create-multiarch-nginx.sh

set -e

# 配置变量
IMAGE_NAME="nginx"
VERSION="1.25.3"
MULTIARCH_TAG="${IMAGE_NAME}:${VERSION}-multiarch"

# 架构列表
ARCHITECTURES=("amd64""arm64""arm-v7")

echo"创建多架构镜像: $MULTIARCH_TAG"

# 构建 manifest create 命令
MANIFEST_IMAGES=""
forarchin"${ARCHITECTURES[@]}"; do
    MANIFEST_IMAGES="$MANIFEST_IMAGES${IMAGE_NAME}:${VERSION}-${arch}"
done

# 创建 manifest list
docker manifest create $MULTIARCH_TAG$MANIFEST_IMAGES

# 添加架构注释
docker manifest annotate $MULTIARCH_TAG${IMAGE_NAME}:${VERSION}-amd64 --arch amd64 --os linux
docker manifest annotate $MULTIARCH_TAG${IMAGE_NAME}:${VERSION}-arm64 --arch arm64 --os linux
docker manifest annotate $MULTIARCH_TAG${IMAGE_NAME}:${VERSION}-arm-v7 --arch arm --os linux --variant v7

# 验证结果
echo"验证 manifest list:"
docker manifest inspect $MULTIARCH_TAG

# 推送到仓库
echo"推送多架构镜像..."
docker manifest push $MULTIARCH_TAG

echo"多架构镜像创建完成: $MULTIARCH_TAG"

3.3 使用 manifest-tool 制作

manifest-tool 是一个强大的工具，提供了更多的配置选项和功能。

配置文件方式:

创建 manifest.yaml 配置文件：

# manifest.yaml - nginx 多架构镜像配置
image:nginx:1.25.3-multiarch
manifests:
-image:nginx:1.25.3-amd64
platform:
architecture:amd64
os:linux
-image:nginx:1.25.3-arm64
platform:
architecture:arm64
os:linux
-image:nginx:1.25.3-arm-v7
platform:
architecture:arm
os:linux
variant:v7

执行命令:

# 使用配置文件创建 manifest list
manifest-tool push from-spec manifest.yaml

批量处理配置:

对于需要处理多个镜像的场景，可以创建更复杂的配置：

# batch-manifest.yaml - 批量处理多个镜像
images:
-image:nginx:1.25.3-multiarch
manifests:
-image:nginx:1.25.3-amd64
platform:
architecture:amd64
os:linux
-image:nginx:1.25.3-arm64
platform:
architecture:arm64
os:linux

-image:redis:7.0-multiarch
manifests:
-image:redis:7.0-amd64
platform:
architecture:amd64
os:linux
-image:redis:7.0-arm64
platform:
architecture:arm64
os:linux

高级配置选项:

# advanced-manifest.yaml - 高级配置示例
image:nginx:1.25.3-multiarch
manifests:
-image:nginx:1.25.3-amd64
platform:
architecture:amd64
os:linux
features:
-sse4
annotations:
"org.opencontainers.image.created":"2023-12-01T10:00:00Z"
"org.opencontainers.image.description":"Nginx web server - AMD64"

-image:nginx:1.25.3-arm64
platform:
architecture:arm64
os:linux
annotations:
"org.opencontainers.image.created":"2023-12-01T10:00:00Z"
"org.opencontainers.image.description":"Nginx web server - ARM64"

4. 镜像推送实践

4.1 Skopeo 推送方法

Skopeo 是一个强大的容器镜像管理工具，特别适合企业级环境中的镜像操作。它支持多种镜像格式和仓库类型，并提供了丰富的配置选项。

4.1.1 直接推送多架构 manifest

完整多架构镜像推送:

# 推送完整的多架构镜像（包含所有架构）
# --all 参数确保推送所有架构的镜像
skopeo copy --all \
  docker://nginx:1.25.3-multiarch \
  docker://harbor.company.com/library/nginx:1.25.3

带认证的推送:

# 使用用户名密码认证
skopeo copy --all \
  --src-creds username:password \
  --dest-creds harbor-user:harbor-password \
  docker://nginx:1.25.3-multiarch \
  docker://harbor.company.com/library/nginx:1.25.3

使用配置文件认证:

# 使用 Docker 配置文件中的认证信息
skopeo copy --all \
  --authfile ~/.docker/config.json \
  docker://nginx:1.25.3-multiarch \
  docker://harbor.company.com/library/nginx:1.25.3

4.1.2 分架构推送策略

在某些场景下，可能需要分别推送不同架构的镜像，然后再创建 manifest list。这种方法提供了更好的控制和错误处理能力。

步骤 1：分别推送不同架构的镜像:

# 推送 amd64 架构镜像
skopeo copy \
  docker://nginx:1.25.3-amd64 \
  docker://harbor.company.com/library/nginx:1.25.3-amd64

# 推送 arm64 架构镜像
skopeo copy \
  docker://nginx:1.25.3-arm64 \
  docker://harbor.company.com/library/nginx:1.25.3-arm64

# 推送 arm v7 架构镜像
skopeo copy \
  docker://nginx:1.25.3-arm-v7 \
  docker://harbor.company.com/library/nginx:1.25.3-arm-v7

步骤 2：创建 manifest list:

# 在目标仓库中创建 manifest list
docker manifest create harbor.company.com/library/nginx:1.25.3 \
  harbor.company.com/library/nginx:1.25.3-amd64 \
  harbor.company.com/library/nginx:1.25.3-arm64 \
  harbor.company.com/library/nginx:1.25.3-arm-v7

# 添加架构注释
docker manifest annotate harbor.company.com/library/nginx:1.25.3 \
  harbor.company.com/library/nginx:1.25.3-amd64 --arch amd64 --os linux

docker manifest annotate harbor.company.com/library/nginx:1.25.3 \
  harbor.company.com/library/nginx:1.25.3-arm64 --arch arm64 --os linux

docker manifest annotate harbor.company.com/library/nginx:1.25.3 \
  harbor.company.com/library/nginx:1.25.3-arm-v7 --arch arm --os linux --variant v7

# 推送 manifest list
docker manifest push harbor.company.com/library/nginx:1.25.3

自动化脚本示例:

#!/bin/bash
# push-multiarch-separated.sh

set -e

# 配置变量
SOURCE_REGISTRY="docker.io"
TARGET_REGISTRY="harbor.company.com"
NAMESPACE="library"
IMAGE_NAME="nginx"
VERSION="1.25.3"

# 架构配置
declare -A ARCHITECTURES=(
    ["amd64"]="amd64:linux:"
    ["arm64"]="arm64:linux:"
    ["arm-v7"]="arm:linux:v7"
)

echo"开始分架构推送镜像..."

# 分别推送各架构镜像
for arch_tag in"${!ARCHITECTURES[@]}"; do
    source_image="${SOURCE_REGISTRY}/${IMAGE_NAME}:${VERSION}-${arch_tag}"
    target_image="${TARGET_REGISTRY}/${NAMESPACE}/${IMAGE_NAME}:${VERSION}-${arch_tag}"

echo"推送 ${arch_tag} 架构镜像..."
    skopeo copy "docker://${source_image}""docker://${target_image}"
done

echo"创建多架构 manifest list..."

# 构建 manifest create 命令
MANIFEST_IMAGES=""
for arch_tag in"${!ARCHITECTURES[@]}"; do
    MANIFEST_IMAGES="$MANIFEST_IMAGES${TARGET_REGISTRY}/${NAMESPACE}/${IMAGE_NAME}:${VERSION}-${arch_tag}"
done

# 创建 manifest list
TARGET_MULTIARCH="${TARGET_REGISTRY}/${NAMESPACE}/${IMAGE_NAME}:${VERSION}"
docker manifest create $TARGET_MULTIARCH$MANIFEST_IMAGES

# 添加架构注释
for arch_tag in"${!ARCHITECTURES[@]}"; do
    IFS=':'read -r arch os variant <<< "${ARCHITECTURES[$arch_tag]}"
    target_image="${TARGET_REGISTRY}/${NAMESPACE}/${IMAGE_NAME}:${VERSION}-${arch_tag}"

if [[ -n "$variant" ]]; then
        docker manifest annotate $TARGET_MULTIARCH$target_image --arch$arch --os $os --variant $variant
else
        docker manifest annotate $TARGET_MULTIARCH$target_image --arch$arch --os $os
fi
done

# 推送 manifest list
docker manifest push $TARGET_MULTIARCH

echo"多架构镜像推送完成: $TARGET_MULTIARCH"

4.1.3 企业级仓库特殊处理

在企业环境中，经常需要处理自签名证书、内部 CA 或不安全的仓库连接。

处理自签名证书:

# 跳过 TLS 验证（仅用于测试环境）
skopeo copy --src-tls-verify=false --dest-tls-verify=false \
  docker://source-registry/image:tag \
  docker://target-registry/image:tag

# 使用自定义 CA 证书
skopeo copy \
  --src-cert-dir /etc/ssl/certs/custom-ca \
  --dest-cert-dir /etc/ssl/certs/custom-ca \
  docker://source-registry/image:tag \
  docker://target-registry/image:tag

使用 --insecure 标志处理内部仓库:

# 处理 HTTP 仓库（非 HTTPS）
skopeo copy --insecure-policy \
  docker://internal-registry:5000/image:tag \
  docker://harbor.company.com/library/image:tag

# 组合使用多个安全选项
skopeo copy \
  --insecure-policy \
  --src-tls-verify=false \
  --dest-tls-verify=false \
  docker://source \
  docker://target

安全参数详细说明:

• • --insecure-policy: 跳过镜像签名验证策略检查
• • 使用场景: 内部开发环境、测试环境
• • 安全风险: 可能接受未签名或恶意镜像
• • 建议: 仅在可信环境中使用，生产环境应配置正确的签名策略
• • --tls-verify=false: 跳过 TLS 证书验证
• • 使用场景: 自签名证书的内部仓库
• • 安全风险: 容易受到中间人攻击
• • 建议: 优先配置正确的 CA 证书，而非跳过验证
• • --src-tls-verify=false / --dest-tls-verify=false: 分别控制源和目标仓库的 TLS 验证
• • 使用场景: 源仓库和目标仓库有不同的证书配置
• • 建议: 根据实际情况单独配置，避免全局禁用

代理和网络配置:

# 使用 HTTP 代理
export HTTP_PROXY=http://proxy.company.com:8080
export HTTPS_PROXY=http://proxy.company.com:8080
export NO_PROXY=localhost,127.0.0.1,internal-registry

skopeo copy docker://source docker://target

# 设置超时时间
skopeo copy --command-timeout 300s \
  docker://source docker://target

4.2 Docker 推送方法

Docker 原生的推送方法简单直接，适合大多数标准场景。

基本推送流程:

# 标记镜像
docker tag nginx:1.25.3-multiarch harbor.company.com/library/nginx:1.25.3

# 推送镜像
docker push harbor.company.com/library/nginx:1.25.3

批量推送脚本:

#!/bin/bash
# docker-push-multiarch.sh

set -e

# 配置变量
SOURCE_IMAGE="nginx:1.25.3-multiarch"
TARGET_REGISTRY="harbor.company.com"
TARGET_NAMESPACE="library"
TARGET_IMAGE="nginx:1.25.3"

# 完整目标镜像名
FULL_TARGET="${TARGET_REGISTRY}/${TARGET_NAMESPACE}/${TARGET_IMAGE}"

echo"推送多架构镜像: $SOURCE_IMAGE -> $FULL_TARGET"

# 标记镜像
docker tag $SOURCE_IMAGE$FULL_TARGET

# 推送镜像
docker push $FULL_TARGET

echo"推送完成"

# 验证推送结果
echo"验证推送结果:"
docker manifest inspect $FULL_TARGET

错误处理和重试机制:

#!/bin/bash
# docker-push-with-retry.sh

set -e

# 推送函数，带重试机制
push_with_retry() {
local image=$1
local max_attempts=3
local attempt=1

while [ $attempt -le $max_attempts ]; do
echo"推送尝试 $attempt/$max_attempts: $image"

if docker push "$image"; then
echo"推送成功: $image"
return 0
else
echo"推送失败，等待 10 秒后重试..."
sleep 10
            ((attempt++))
fi
done

echo"推送失败，已达到最大重试次数: $image"
return 1
}

# 使用示例
push_with_retry "harbor.company.com/library/nginx:1.25.3"

自动化验证脚本:

#!/bin/bash
# verify-deployment.sh - 部署后验证脚本

set -e

# 配置变量
IMAGE_LIST=(
"harbor.company.com/library/nginx:1.25.3"
"harbor.company.com/library/redis:7.0"
"harbor.company.com/library/mysql:8.0"
)

EXPECTED_ARCHS=("amd64""arm64")

echo"开始验证多架构镜像部署..."

# 验证每个镜像
for image in"${IMAGE_LIST[@]}"; do
echo"\n=== 验证镜像: $image ==="

if verify_multiarch_image "$image""${EXPECTED_ARCHS[@]}"; then
echo"✓ $image 验证通过"
else
echo"✗ $image 验证失败"
exit 1
fi
done

echo"\n✓ 所有镜像验证通过"

性能基准测试:

# 推送性能测试
benchmark_push_performance() {
local image_name=$1
local method=$2

echo"性能测试: $method 推送 $image_name"

local start_time=$(date +%s)

case"$method"in
"skopeo")
            skopeo copy --all "docker://$image_name""docker://test-registry/$image_name"
            ;;
"docker")
            docker push "test-registry/$image_name"
            ;;
esac

local end_time=$(date +%s)
local duration=$((end_time - start_time))

echo"推送耗时: ${duration} 秒"

# 计算传输速度
local image_size=$(docker images --format "table {{.Size}}""$image_name" | tail -n1)
echo"镜像大小: $image_size"
echo"平均速度: $(echo "scale=2; $image_size / $duration" | bc) MB/s"
}

5. 生产环境最佳实践

5.1 镜像仓库选择标准

企业级仓库推荐:

• • Harbor: 开源企业级仓库，支持多架构、安全扫描、复制等功能
• • AWS ECR: 云原生仓库，与 AWS 生态深度集成
• • Azure ACR: 微软云容器仓库服务
• • Google GCR: 谷歌云容器仓库

选择标准:

在选择镜像仓库时，需要评估以下关键功能：

1. 1. API 兼容性检查: 通过访问仓库的 /v2/_catalog 端点，验证是否支持 Docker Registry API v2 标准，这是多架构镜像支持的基础要求。
2. 2. 认证机制验证: 检查仓库的认证方式，包括基本认证、Bearer Token 认证等，确保符合企业安全要求。
3. 3. 多架构支持: 验证仓库是否完整支持 OCI Image Manifest List 格式，能够正确存储和分发多架构镜像元数据。
4. 4. 安全性评估: 检查是否支持 HTTPS、镜像签名验证、漏洞扫描等安全功能。

5.2 推送性能优化

并行推送策略:

多架构镜像推送的性能优化主要通过并行处理实现：

1. 1. 架构并行推送: 将不同架构的镜像（如 amd64、arm64、arm-v7）同时推送到目标仓库，而不是串行处理。这种方式可以显著减少总体推送时间。
2. 2. 后台进程管理: 每个架构的推送作为独立的后台进程执行，主进程等待所有子进程完成后再进行下一步操作。
3. 3. 错误隔离: 单个架构推送失败不会影响其他架构的推送进程，提高整体推送的成功率。
4. 4. 进度监控: 实时显示每个架构的推送状态，便于问题定位和进度跟踪。

网络优化配置:

网络传输优化通过以下配置实现：

1. 1. 并发连接优化: 增加 Docker 的最大并发上传和下载连接数（推荐设置为 10），提高网络带宽利用率。
2. 2. 压缩传输: 启用 Skopeo 的目标压缩功能，减少网络传输数据量，特别适用于带宽受限的环境。
3. 3. 超时设置: 合理配置命令超时时间（推荐 600 秒），避免网络波动导致的推送中断。
4. 4. 缓存机制: 利用共享 blob 目录缓存，减少重复数据的传输。

5.3 完整性验证

多架构镜像验证:

多架构镜像的完整性验证是确保部署成功的关键步骤：

1. 1. Manifest List 获取: 使用 docker manifest inspect 命令获取镜像的 manifest list，这是验证的基础数据源。如果无法获取 manifest list，说明镜像可能不是多架构格式或存在访问权限问题。
2. 2. 架构完整性检查: 遍历期望支持的架构列表（如 amd64、arm64、arm/v7），验证每个架构在 manifest list 中都有对应的条目。使用 JSON 解析工具检查 .manifests[] 数组中每个条目的 .platform.architecture 字段。
3. 3. 架构匹配验证: 确保 manifest list 中的架构标识符与预期完全一致，避免因架构标识符不规范导致的部署问题。
4. 4. 验证结果报告: 对每个架构的验证结果进行详细记录，包括成功、失败和缺失的架构信息，便于问题定位。

验证最佳实践:

• • 自动化验证: 将验证步骤集成到 CI/CD 流水线中，确保每次镜像推送后都进行完整性检查
• • 性能基准测试: 定期对不同推送工具（如 skopeo、docker）进行性能对比测试，选择最适合当前环境的工具
• • 监控告警: 建立验证失败的告警机制，及时发现和处理镜像完整性问题

6. 常见问题排查

6.1 架构不匹配错误

问题描述:

在多架构环境中，最常见的问题是架构不匹配，表现为：

• • 客户端拉取到错误架构的镜像
• • 容器启动时出现 "exec format error"
• • 镜像架构标识符不正确

诊断方法:

架构不匹配问题的诊断需要从多个维度进行检查：

1. 1. 系统架构确认: 使用 uname -m 命令检查当前系统的架构类型，常见输出包括 x86_64（对应 amd64）、aarch64（对应 arm64）等。
2. 2. 镜像架构检查: 通过 docker manifest inspect 命令查看镜像支持的所有架构，确认是否包含当前系统所需的架构。
3. 3. 本地镜像验证: 使用 docker inspect 命令检查已拉取镜像的实际架构，确认是否与系统架构匹配。
4. 4. 强制架构拉取: 在确认镜像支持特定架构的情况下，使用 --platform 参数强制拉取指定架构的镜像。

解决方案:

1. 1. 架构标识符修正: 当发现架构标识符不正确时，需要重新创建 manifest list。首先删除现有的 manifest list，然后使用正确的架构标识符重新创建，并为每个架构设置正确的注释信息。
2. 2. 架构匹配验证: 建立自动化验证机制，比较镜像的实际架构与期望架构，确保完全匹配。使用 docker manifest inspect 命令提取镜像的架构信息，使用 JSON 解析工具进行对比。
3. 3. 标准化流程: 建立标准的架构标识符规范，确保团队内部使用一致的命名约定，避免因标识符不统一导致的问题。

6.2 Manifest 合并冲突

问题描述:

• • 同名 manifest list 已存在
• • 架构重复定义
• • 不同版本的 manifest 格式冲突

解决方案:

1. 1. 安全的 Manifest 更新流程: 在更新 manifest list 之前，首先备份现有的 manifest 信息到临时文件中，以便在更新失败时能够恢复。然后删除现有的 manifest list，等待删除操作完全生效后再创建新的 manifest list。
2. 2. 分步骤创建: 创建新的 manifest list 时，先使用 docker manifest create 命令创建基础结构，然后逐个为每个架构镜像添加正确的架构注释信息，包括架构类型、操作系统和变体信息。
3. 3. 架构信息提取: 建立标准的架构标识符提取机制，从镜像标签中自动识别架构类型。例如，从 "myapp:latest-amd64" 中提取出 "amd64" 架构标识符。
4. 4. 错误恢复机制: 如果 manifest list 创建失败，提供自动或手动的恢复机制，使用之前备份的 manifest 信息恢复到原始状态。
5. 5. 验证和推送: 在完成 manifest list 创建后，先进行本地验证确认结构正确，然后再推送到远程仓库。

6.3 仓库权限问题

问题描述:

• • Harbor project 不存在
• • 推送权限不足
• • 认证信息过期

诊断和解决:

1. 1. Harbor 项目检查和创建: 首先通过 Harbor API 检查目标项目是否存在。使用用户凭据获取访问令牌，然后查询项目列表。如果项目不存在，尝试使用 Harbor API 自动创建项目，设置适当的访问权限和存储限制。
2. 2. 认证信息验证: 检查当前使用的认证信息是否有效。验证用户名、密码或访问令牌是否正确，确认认证信息没有过期。对于企业环境，还需要检查是否使用了正确的认证方式（如 LDAP、OIDC 等）。
3. 3. 权限级别确认: 验证当前用户在目标项目中的权限级别。推送多架构镜像通常需要 "Developer" 或更高级别的权限。检查用户是否有创建和修改 manifest list 的权限。
4. 4. 推送权限测试: 通过创建一个最小的测试镜像来验证推送权限。使用 "FROM scratch" 创建空镜像，尝试推送到目标仓库，然后根据推送结果判断权限状态。测试完成后及时清理测试镜像。
5. 5. 网络和防火墙检查: 确认网络连接正常，检查是否有防火墙或代理服务器阻止了与镜像仓库的通信。验证 DNS 解析是否正确，端口是否开放。

6. 附录

6.1 工具版本要求

最低版本要求:

版本检查方法:

建立系统化的工具版本检查流程，确保所有必需工具都满足最低版本要求：

1. 1. Docker 版本验证: 使用 docker --version 命令获取当前 Docker 版本，提取版本号并与最低要求（18.06）进行比较。如果版本过低，提供升级建议和下载链接。
2. 2. Skopeo 版本检查: 通过 skopeo --version 命令检查 Skopeo 的安装状态和版本信息。确认版本不低于 1.9.0，否则建议通过包管理器或官方发布页面进行升级。
3. 3. manifest-tool 验证: 检查 manifest-tool 的可用性和版本。由于该工具可能需要手动安装，提供详细的安装指导和版本确认方法。可以使用 manifest-tool --version 命令检查版本。
4. 4. Docker Buildx 状态: 验证 Docker Buildx 插件是否正确安装和启用。使用 docker buildx version 命令检查版本，确保支持多架构构建功能。
5. 5. 版本比较机制: 建立标准的版本号比较逻辑，将版本号转换为可比较的数字格式，准确判断是否满足最低要求。
6. 6. 自动化检查: 将版本检查集成到部署脚本中，在执行多架构镜像操作前自动验证环境，避免因工具版本问题导致的失败。

6.2 多架构镜像大小对比

测试数据示例:

基于 nginx:1.25.3 的测试结果（仅供参考）：

存储效率分析:

多架构镜像的存储效率分析需要考虑多个因素：

1. 1. 层共享率: 约 40% 的层在不同架构间共享，这些共享层在仓库中只需存储一份，显著减少了总体存储需求。
2. 2. 压缩效率: 多架构镜像压缩后约为原始大小的 36%，通过层去重和压缩算法实现高效存储。
3. 3. 客户端下载优化: 客户端只下载对应架构的层，平均节省 65% 的带宽，提升部署效率。
4. 4. 存储计算方法: 实际存储大小 = 共享层大小 + 各架构独有层大小总和。以 nginx:1.25.3 为例，三个架构分别存储需要 408MB，但实际只需 247MB，存储效率提升约 39%。
5. 5. 效率评估指标: 通过对比分别存储与统一存储的空间占用，量化多架构镜像带来的存储优化效果。

6.3 传输性能性能优化建议

可以参考如下脚本：

# 性能调优配置函数
# 功能：优化 Docker 和 skopeo 的推送性能
# 使用方法：source 此脚本后调用 optimize_push_performance
optimize_push_performance() {
echo"开始配置性能优化参数..."

# 1. 增加 Docker 并发推送层数
# 说明：提高并发上传和下载的层数，加速镜像传输
# 默认值通常为 3，这里设置为 10 以提高并发度
echo'{
        "max-concurrent-uploads": 10,
        "max-concurrent-downloads": 10
    }' | sudotee /etc/docker/daemon.json > /dev/null
echo"✓ Docker 并发配置已更新"

# 2. 配置 skopeo 共享缓存目录
# 说明：启用 blob 缓存可以避免重复传输相同的层
export SKOPEO_SHARED_BLOB_DIR="/tmp/skopeo-cache"
mkdir -p "$SKOPEO_SHARED_BLOB_DIR"
echo"✓ Skopeo 缓存目录已配置: $SKOPEO_SHARED_BLOB_DIR"

# 3. 启用压缩传输
# 说明：在传输过程中压缩数据，减少网络带宽使用
export SKOPEO_DEST_COMPRESS=true
echo"✓ Skopeo 压缩传输已启用"

# 4. 调整网络超时时间
# 说明：增加超时时间以适应大镜像或慢网络环境
# 600 秒 = 10 分钟，适合大多数企业网络环境
export SKOPEO_COMMAND_TIMEOUT=600
echo"✓ Skopeo 超时时间已设置为 600 秒"

echo"性能优化配置完成！请重启 Docker 服务以使配置生效："
echo"  sudo systemctl restart docker"
}

7. 总结

本指南详细介绍了多架构镜像的制作和推送流程，从基础原理到生产实践，涵盖了企业级部署中可能遇到的各种场景和问题。通过合理使用 Docker Manifest、skopeo 和 manifest-tool 等工具，可以高效地管理多架构镜像，为混合架构的 Kubernetes 集群提供可靠的镜像支持。
