我开源了一款 Canvas “瑞士军刀”，十几种“特效与工具”开箱即用

稀

寅时码2025年08月27日约 19 分钟

（💰金石瓜分计划强势上线，速戳上图了解详情🔍）

一直以来，我都对 Canvas 的强大能力非常着迷，它就像一块充满无限可能的数字画布。

但是要实现的酷炫效果，必须写很多代码，比如烟花、数字雨，都要翻阅大量资料，从零开始“造轮子”。

于是我就自己写了个库，它不仅仅是一个视觉效果库，更是一个集成了多种实用工具的综合性解决方案。我将它打造成了一把 Canvas 的“瑞士军刀”。

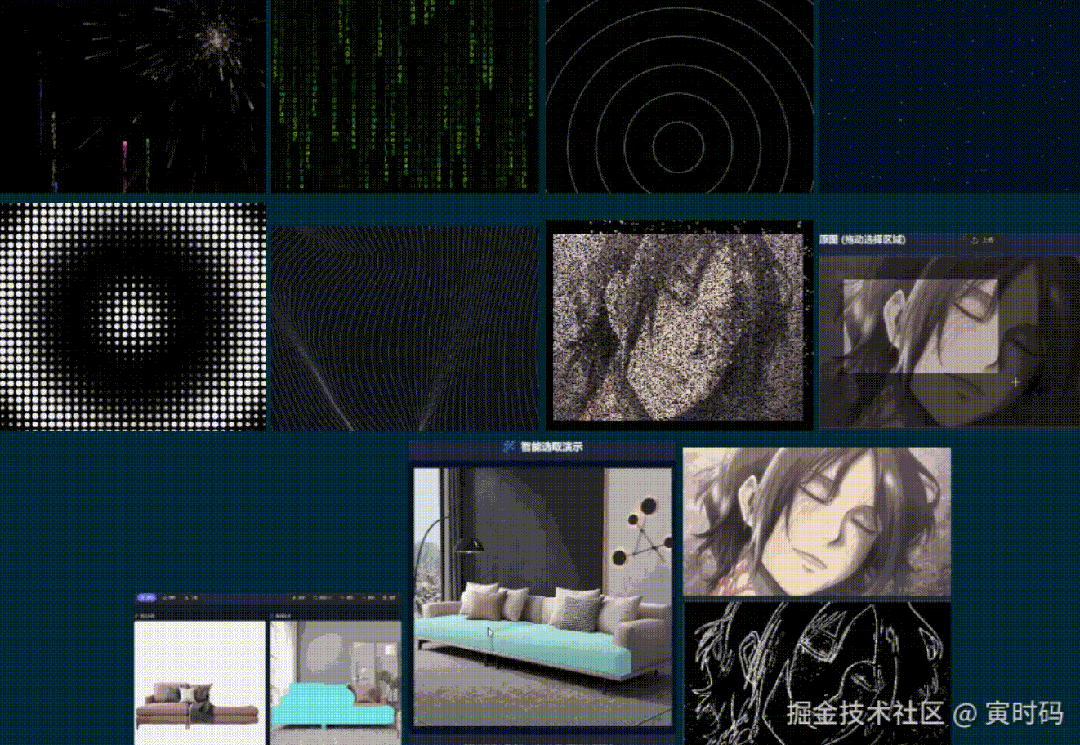

在深入技术细节之前，先让你感受一下它的魅力：

📖 阅读本文，你将收获...

我不想只写一篇干巴巴的功能说明书。这篇文章的灵魂在于 「“分享探索的过程”」，我将带你重走几个核心功能的研发之路，让你不仅知道“它能做什么”，更能理解“它是如何实现的”。

读完本文，你将get到以下技能点：

✨ 「实现思路」: 几个酷炫 Canvas 特效（如高性能视频截图、图片边缘识别算法、图片粒子化）的核心实现思路。
🚀 「性能优化」: 如何利用 Web Worker 和现代浏览器 API 优雅地处理 Canvas 的密集计算，告别界面卡顿。
🧩 「抽象封装」: 将复杂功能抽象、封装成可复用库的思考过程和实践。
🛠️ 「现成工具」: 一个可以直接在你的项目中使用的，强大的 Canvas 工具库。

🚀 技术探索之旅：从“我该怎么做”到“原来如此”

接下来，我将挑选这个库的一小部分功能讲讲实现原理

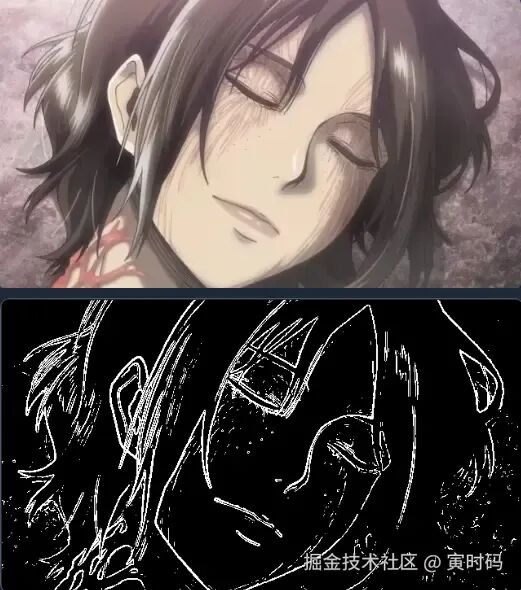

💡 手写 JavaScript 图像边缘检测工具：从原理到实现

图像边缘，是图像信息的“骨架”。但你是否想过：「边缘是什么？为什么我们能“看到”边缘？我们如何用代码识别边缘？」

下面是全部流程执行步骤，我会在后面详细讲解：

步骤	原因	如果省略会怎样？
1. 灰度化	统一亮度表达，简化计算	RGB 做梯度可能误判边缘
2. 卷积核计算 gx/gy	比较邻域像素差异	无法得到局部梯度
3. √(gx² + gy²)	得到真实“强度”	不开根号会偏向水平或垂直方向
4. 阈值过滤	控制边缘灵敏度	全部为白图或黑图

我将从底层结构讲起，一步步推导出为什么要使用灰度图、什么是 Sobel 算法、卷积核为何这样设计，并亲手用 JavaScript 实现一套图像边缘检测工具，包含图文演示与错误分析。

🔍 一、图像到底长什么样？你看到的是 RGB 还是 01001101？

让我们来揭开 ImageData 背后的真实样貌。

假设你加载一张图片 100x100，在浏览器中使用 CanvasRenderingContext2D.getImageData() 得到的是一个这样的结构：

type ImageData = {  width: 100  height: 100  data: Uint8ClampedArray // 100 × 100 × 4 像素点}

你以为像素只有一个颜色值？实际上每个像素是由 「4 个通道」组成的：

每 4 个值才代表一个像素点。如下图：

[R,G,B,A] [R,G,B,A] [R,G,B,A] ...  P1        P2        P3

🧠 二、为啥要变成灰度图？

你或许会问：「边缘不是跟颜色变化有关吗？为什么要先转成灰度图？」

想象以下两种对比方式：

情况	分析	会怎样？
直接用 RGB 做梯度	每个通道都做卷积	太复杂，还不一定准确（不同颜色通道梯度可能抵消）
用灰度图	每像素只一个值，表示亮度	简单直观，更稳定地表示明暗变化

「颜色不同 ≠ 有边缘；亮度突变才意味着边缘。」

所以我们使用人眼亮度感知模型进行灰度转换：

Y = 0.299 * R + 0.587 * G + 0.114 * B

👉 G 占比最大，是因为人眼对绿色最敏感。 👉 如果你用平均值 (R+G+B)/3，你会发现边缘识别效果变差。

获取图像灰度值代码实现如下：

/** * 获取图像灰度化后，每个像素的颜色值 * @param imageData 图片数据 * @returns 0~255 Uint8Array 灰度化后的颜色值类型化数组 */export function getGrayscaleArray(imageData: ImageData): Uint8Array {  const grayData = new Uint8Array(imageData.width * imageData.height)  for (let i = 0; i < imageData.data.length; i += 4) {    /** 灰度公式: Y = 0.299*R + 0.587*G + 0.114*B */    const gray = Math.round(      0.299 * imageData.data[i]      + 0.587 * imageData.data[i + 1]      + 0.114 * imageData.data[i + 2],    )    grayData[i / 4] = gray  }
  return grayData}

🔧 三、什么是 Sobel 算法？卷积核又是怎么回事？

你先想一想：如何“识别出变化很大”的区域？

我们需要一种工具，「对比周围像素值的变化趋势」。

这就是卷积核的工作：

你当前站在中心像素，观察它周围 8 个邻居，用一组权重（卷积核）对这些邻居做加权求和。

Sobel 使用两个 3x3 卷积核，分别检测水平和垂直变化：

// sobelXKernel（检测水平边缘）：const sobelXKernel = [  -1, 0, 1,  -2, 0, 2,  -1, 0, 1]
// sobelYKernel（检测垂直边缘）：const sobelYKernel = [  -1, -2, -1,  0,  0,  0,  1,  2,  1]

❝
如果横向变化很大，gx 就大；如果竖向变化很大，gy 就大。
❞

🔁 示例演算：

给你一个灰度图的 3x3 区域：

[ 10, 20, 30  40, 50, 60  70, 80, 90 ]

使用 sobelXKernel：

gx = 10*(-1) + 20*0 + 30*1 +          40*(-2) + 50*0 + 60*2 +          70*(-1) + 80*0 + 90*1      = -10 + 0 + 30 - 80 + 0 + 120 -70 + 0 + 90 = 80

📈 四、从梯度变成边缘：为什么开根号？

你已经得到了：

gx // 水平变化强度gy // 垂直变化强度

为了求出“总的变化程度”，我们用勾股定理：

gradient = √(gx² + gy²)

这样你就得到了一个「梯度强度值」，越大说明图像在这一点变化越剧烈。

然后，我们再判断：

gradient > threshold  ? 255  : 0

❝
变化强度超过阈值 → 这就是边缘。
❞

如果你改低 threshold，会识别出更多边缘（包括一些噪点）；调高它，则只保留最明显的轮廓。

说明这个区域在水平方向变化非常剧烈。

代码实现如下：

/** * Sobel 边缘检测 * @returns 边缘检测后的图片数据 */function sobelEdgeDetection(  grayData: Uint8Array,  width: number,  height: number,  threshold: number,): ImageData {  const edgeData = new ImageData(width, height)  /**   * 左右两边对比，中间不动   */  const sobelXKernel = [    -1, 0, 1,    -2, 0, 2,    -1, 0, 1,  ]  /**   * 上下两边对比，中间不动   */  const sobelYKernel = [    -1, -2, -1,    0, 0, 0,    1, 2, 1,  ]
  for (let y = 1; y < height - 1; y++) {    for (let x = 1; x < width - 1; x++) {      let gx = 0; let gy = 0
      /**       * 获取周围 3 * 3 的卷积像素点，计算梯度       * (x-1, y-1)  (x, y-1)  (x+1, y-1)       * (x-1, y)    (x, y)    (x+1, y)       * (x-1, y+1)  (x, y+1)  (x+1, y+1)       */      for (let ky = -1; ky <= 1; ky++) {        for (let kx = -1; kx <= 1; kx++) {          const pixelValue = grayData[(y + ky) * width + (x + kx)]          const kernelIndex = (ky + 1) * 3 + (kx + 1)          gx += pixelValue * sobelXKernel[kernelIndex]          gy += pixelValue * sobelYKernel[kernelIndex]        }      }
      /** 计算梯度强度 */      const gradient = Math.sqrt(gx * gx + gy * gy)      const edgeStrength = gradient > threshold        ? 255        : 0
      /** 写入结果 (RGBA全设为相同值，alpha=255) */      const index = (y * width + x) * 4      edgeData.data[index] = edgeStrength // R      edgeData.data[index + 1] = edgeStrength // G      edgeData.data[index + 2] = edgeStrength // B      edgeData.data[index + 3] = 255 // A    }  }  return edgeData}

💡 如何在截取视频帧时，不让我的页面卡死

「用法很简单，甚至能一行写完」

import { captureVideoFrame } from '@jl-org/cvs'
/** * 示例，使用 Web Worker 截取视频 1、2、100 秒的图片 */const srcs = await captureVideoFrame(file, [1, 2, 100], 'base64', {  quality: 0.5,})

「传统的方案」

创建 Video 元素并加入 DOM
设置 Video 的播放时间，这样才能截取到某一秒的画面
把 Video 绘制到 Canvas 上
调用 Canvas 的 drawImage 方法，把 Video 绘制到 Canvas 上
调用 Canvas 的 toDataURL 方法，把 Canvas 转换为 Base64 图片

/** * 获取指定秒的 Video 元素 */async function onVideoSeeked<R = any>(  time: number,  cb: (video: HTMLVideoElement) => Promise<R>,): Promise<R> {  const video = document.createElement('video')
  video.currentTime = time  video.muted = true  video.src = src  video.autoplay = true  video.crossOrigin = 'anonymous'
  /** 隐藏 Video 元素 */  Object.assign(video.style, {    position: 'absolute',    top: '-9999px',    transform: 'translate(-9999px)',  })  document.body.appendChild(video)
  return new Promise<R>((resolve, reject) => {    video.oncanplay = async () => {      const res = await cb(video)      resolve(res)      document.body.removeChild(video)    }
    video.onerror = (err) => {      reject(err)      document.body.removeChild(video)    }  })}

这个方案非常的简单，很符合直觉。但是它的所有逻辑都是在主线程上执行的

当你需要截取大量的图片时，这会阻塞页面渲染，造成用户操作卡顿

因此需要新的方案，「WebWorker」 实现多线程，但是 「WebWorker」 不能用于操作 DOM，所以我们是处理截图时用到它而已

「新的解决方案：Web Worker + ImageCapture API」

为了解决性能瓶颈，我采用了现代浏览器提供的Web Worker 和 ImageCapture API，将繁重任务转移到后台线程处理，其核心流程如下：

1.「任务分发」：主线程获取视频文件（或 URL）和需要截取的时间的 「ImageBitmap」，通过 postMessage 发送给 Web Worker。

async function genWorkerData(video: HTMLVideoElement): Promise<CaptureVideoFrameData> {  const stream = video.captureStream() as MediaStream  const track = stream.getVideoTracks()[0]
  const imageCapture = new ImageCapture(track)  const imageBitmap = await imageCapture.grabFrame()  const timestamp = video.currentTime
  return {    imageBitmap,    timestamp,    mimeType: opts.mimeType,    quality: opts.quality,  }}

2.「零拷贝传输」：ImageBitmap 是一个“可转移对象” (Transferable Object)。当 Worker 将 ImageBitmap 传回主线程时，浏览器执行的是所有权的转移，而不是数据的复制。这个过程几乎是瞬时的（零拷贝），极大地降低了线程间通信的成本。

3.「数据转换」Web Worker 收到 ImageBitmap 后，创建 离屏Canvas（OffscreenCanvas），这是在 Web Worker 中使用的 Canvas，并绘制 ImageBitmap，然后调用 convertToBlob 方法，将 ImageBitmap 转换为 Blob，最后将 Blob 传回主线程。

async function getCaptureFrame(videoData: CaptureVideoFrameData) {  const { imageBitmap, timestamp, mimeType, quality } = videoData  const canvas = new OffscreenCanvas(imageBitmap.width, imageBitmap.height)  const ctx = canvas.getContext('2d')!
  ctx.drawImage(imageBitmap, 0, 0)  return new Promise<ArrayBuffer>((resolve, reject) => {    canvas.convertToBlob({ type: mimeType, quality })      .then(async (blob) => {        const buffer = await blob.arrayBuffer()        imageBitmap.close()        resolve(buffer)      })      .catch(reject)  })}

这个方案相比其他方式，优势是全方位的。并且我也写兼容老的浏览器的代码，他会自动检测兼容性实现优雅降级。

它不仅在性能上远超传统 DOM 方案，也比 ffmpeg.wasm 方案更轻量、启动更快，是浏览器内视频截图场景的“最优解”。

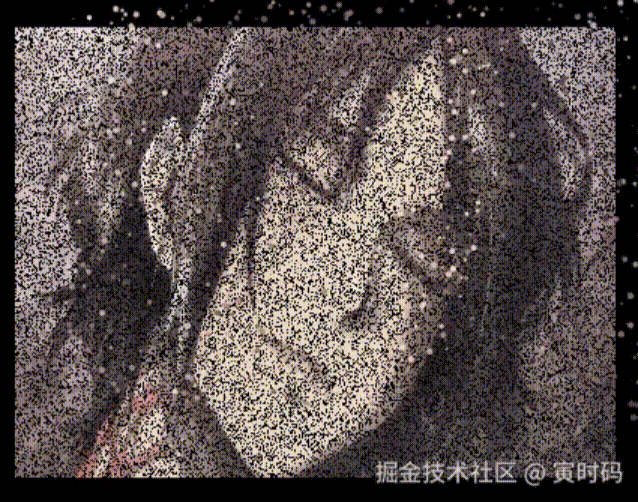

💡 如何让一张图片 “灰飞烟灭”，像沙子一样飘散？

电影中灭霸打响指把人“化作尘埃”的特效非常震撼。ImgToFade 功能在网页上复现了类似的效果。

这个效果的核心思想是：「逐帧地将原图的像素点移除，并在移除的位置上创建一个粒子，让这个粒子朝特定方向运动，从而模拟出“灰飞烟灭”的视觉效果。」

下面是详细的步骤分解和代码解释：

1. 准备工作：初始化两个 Canvas

为了实现这个效果，我们需要两个 <canvas> 元素，但其中只有一个是用户能看到的。

「背景 Canvas (bgCanvas)」: 这是最终展示给用户的 Canvas，整个动画都在这个画板上发生。
「图片 Canvas (imgCvs)」: 这是一个在内存中创建的、用户看不见的“离屏” Canvas。它的尺寸和图片完全一样，我们用它来“存放”原始图片数据。之后所有的像素操作（比如“抹除”像素）都在这个看不见的 Canvas 上进行，处理完后再把它“贴”到背景 Canvas 上。

/** * 让图片灰飞烟灭效果 * @param bgCanvas 背景画布 * @param opts 配置 */export async function imgToFade(bgCanvas: HTMLCanvasElement, opts: ImgToFadeOpts) {  // ... 初始化参数  const { width, height, imgWidth, imgHeight, img } = await checkAndInit(opts)
  // 1. 获取用户可见的背景 Canvas 的上下文  const bgCtx = bgCanvas.getContext('2d')!  bgCanvas.width = width  bgCanvas.height = height
  // 2. 创建用户看不见的、用于处理图片像素的 Canvas  const { cvs: imgCvs, ctx: imgCtx } = createCvs(    imgWidth,    imgHeight,  )
  // 3. 将原始图片绘制到这个看不见的 Canvas 上  imgCtx.drawImage(img, 0, 0, imgWidth, imgHeight)
  // ... 后续步骤}

2. 记录并管理所有像素点

为了能随机地从图片上拾取像素点，我们需要先“登记”图片上所有的像素。

我们创建了一个 pixelIndexs 数组，它从 0 开始，一直到 图片总像素数 - 1，按顺序记录了每个像素的索引。这个数组是后续随机选取像素的关键。
我们使用 getImageData 获取了图片完整的像素数据 (imgData)，这是一个包含了所有像素 RGBA （红、绿、蓝、透明度）值的一维大数组。

const imgData = imgCtx.getImageData(0, 0, imgWidth, imgHeight)/** 创建一个数组，用来记录图片上每一个像素的索引 */const pixelIndexs: number[] = []
/** 放入每个像素，RGBA 所以是 `imgData.data.length / 4` 四个点代表一个像素 */for (let i = 0; i < imgData.data.length / 4; i++) {  pixelIndexs.push(i)}

3. 启动动画循环 (`drawPoint`)

这是整个效果的核心驱动。我们使用 requestAnimationFrame(drawPoint) 来创建一个高频的循环（通常是每秒 60 帧），每一帧都会执行 drawPoint 函数里的内容。

在每一帧里，我们都做四件大事：

「清空背景」：用指定的背景色 (bgc) 把背景 Canvas 整个覆盖一遍，清除上一帧的画面。
「绘制“残缺”的图片」：把那个看不见的、像素正在被逐渐擦除的 「图片 Canvas (imgCvs)」 绘制到背景 Canvas 的中央。因为 imgCvs 上的像素越来越少，所以看起来图片就在慢慢消失。
「创建和销毁粒子」：调用 createAndDelParticle 函数，从原图上随机挑选几个像素点，把它们变成粒子。
「绘制和移动粒子」：调用 drawDestroyBalls 函数，让所有已经创建的粒子动起来。

drawPoint()
function drawPoint() {  // 1. 用背景色清空整个背景 Canvas  bgCtx.fillStyle = bgc  bgCtx.fillRect(0, 0, width, height)
  // 2. 将被处理过的、残缺的图片 Canvas 绘制到背景上  bgCtx.drawImage(    imgCvs,    ...getCenterPos(), // 计算居中位置    imgWidth,    imgHeight,  )
  // 3. 创建新的粒子，并从图片 Canvas 上擦除对应像素  createAndDelParticle(ballCount)  // 4. 更新所有粒子的位置并绘制它们  drawDestroyBalls()
  // 5. 请求浏览器在下一帧继续调用 drawPoint，形成循环  requestAnimationFrame(drawPoint)}

4. 像素的“湮灭”与粒子的“创生” (`createAndDelParticle`)

这个函数是效果的魔法所在。在动画的每一帧里，它都会被调用，以执行以下操作：

「第一步：随机选点」。通过 getXY 函数从 pixelIndexs 数组中随机取一个索引，这就代表一个随机的像素点。同时计算出这个像素在图片上的 (x, y) 坐标。
「第二步：获取颜色」。用上一步得到的坐标从 imgData 中找到这个像素的 RGBA 颜色。
「第三步：创建粒子」。在背景 Canvas 上，于像素点原来的位置创建一个 Ball 对象（也就是粒子），并把刚才获取到的颜色赋给它。然后把它存入 destroyBalls 数组统一管理。
「第四步：擦除原图像素」。这是最关键的一步。我们在 「图片 Canvas (imgCvs)」 上，使用 clearRect(x, y, 1, 1) 把刚刚那个像素点精确地擦除掉（变成透明）。同时，从 pixelIndexs 数组中移除这个像素的索引，确保它不会被再次选中。
「加速消失（小技巧）」：为了让图片消失得更快，代码里还有一个 extraDelCount 的逻辑。它会额外再随机擦除掉一些像素，但并不会为这些被额外擦除的像素创建粒子。这是一种视觉上的“作弊”，让效果更明显。

import { createCvs, getImg, getPixel } from '@jl-org/tool'
/** 获取随机像素点坐标 */function getXY(): [x: number, y: number, index: number] {  /** 随机像素点索引 */  const index = Math.floor(Math.random() * pixelIndexs.length)  /** 获取随机像素点 */  const pixelIndex = pixelIndexs[index]  /** 数组位置对宽度取余，获取行 */  const x = pixelIndex % imgWidth  /** 数组位置整除宽度，获取列 */  const y = Math.floor(pixelIndex / imgWidth)
  return [x, y, index]}
/** * 清除某个像素点 并删除像素点数组 */function clearPixel(x: number, y: number, index: number) {  /** 在图片 Canvas 上擦除一个 1x1 的像素 */  imgCtx.clearRect(x, y, 1, 1)  /** 从像素索引数组中删除，防止重复选取 */  pixelIndexs.splice(index, 1)}
function createAndDelParticle(size: number) {  for (let i = 0; i < size; i++) {    // 1. 随机获取一个像素点的坐标和它在索引数组中的位置    const [x, y, index] = getXY()    // 2. 获取该像素的颜色    const [R, G, B, A] = getPixel(x, y, imgData)    const color = `rgba(${R}, ${G}, ${B}, ${A})`
    // 3. 在原位置创建一个粒子    const point = new Ball({      x: x + centerX, // centerX 是居中偏移量      y: y + centerY, // centerY 是居中偏移量      // ... 其他粒子属性    })    destroyBalls.push(point)
    // 4. 从图片 Canvas 上清除这个像素    clearPixel(x, y, index)
    // 5. (作弊) 额外再清除一些像素，但不为它们创建粒子    for (let i = 0; i < extraDelCount; i++) {      const [x, y, index] = getXY()      clearPixel(x, y, index)    }  }}

5. 粒子的运动与消亡 (`drawDestroyBalls`)

这个函数负责管理所有“飞出去”的粒子。每一帧，它都会遍历 destroyBalls 数组里的所有粒子：

「更新位置」：修改每个粒子的 x 和 y 坐标，让它向右上方移动。这里加了 Math.random() 是为了让每个粒子的运动轨迹略有不同，看起来更自然。
「重新绘制」：在新的位置上把粒子画出来。
「生命周期管理」：当一个粒子运动了一定时间后（ball.count > 100），就代表它已经“飞远”了，我们就会把它从 destroyBalls 数组中移除，以节省性能。

function drawDestroyBalls() {  for (let i = 0; i < destroyBalls.length; i++) {    const ball = destroyBalls[i]
    // 1. 更新粒子的位置，向右上方随机移动    ball.x += Math.random() * speed    ball.y -= Math.random() * speed    ball.count++
    // 2. 在新位置绘制粒子    ball.draw()
    // 3. 如果粒子“寿命”到了，就从数组中移除    if (ball.count > 100) {      destroyBalls.splice(i, 1)    }  }}

总结

整个过程就像这样：

把一张完整的图片复制到一块隐藏的画板上。
开始一个动画循环，每一轮都：

在屏幕上涂一层背景色。
从隐藏的画板上随机抠掉几个像素点。
在被抠掉的像素点原来的位置，生成几个带有同样颜色的、会动的小点（粒子）。
把被抠过的、残缺不全的画板内容，贴到屏幕中央。
让所有小点都飞起来。

不断重复这个过程，隐藏画板上的像素越来越少，飞出去的粒子越来越多，直到画板完全变透明，就形成了“灰飞烟灭”的效果。

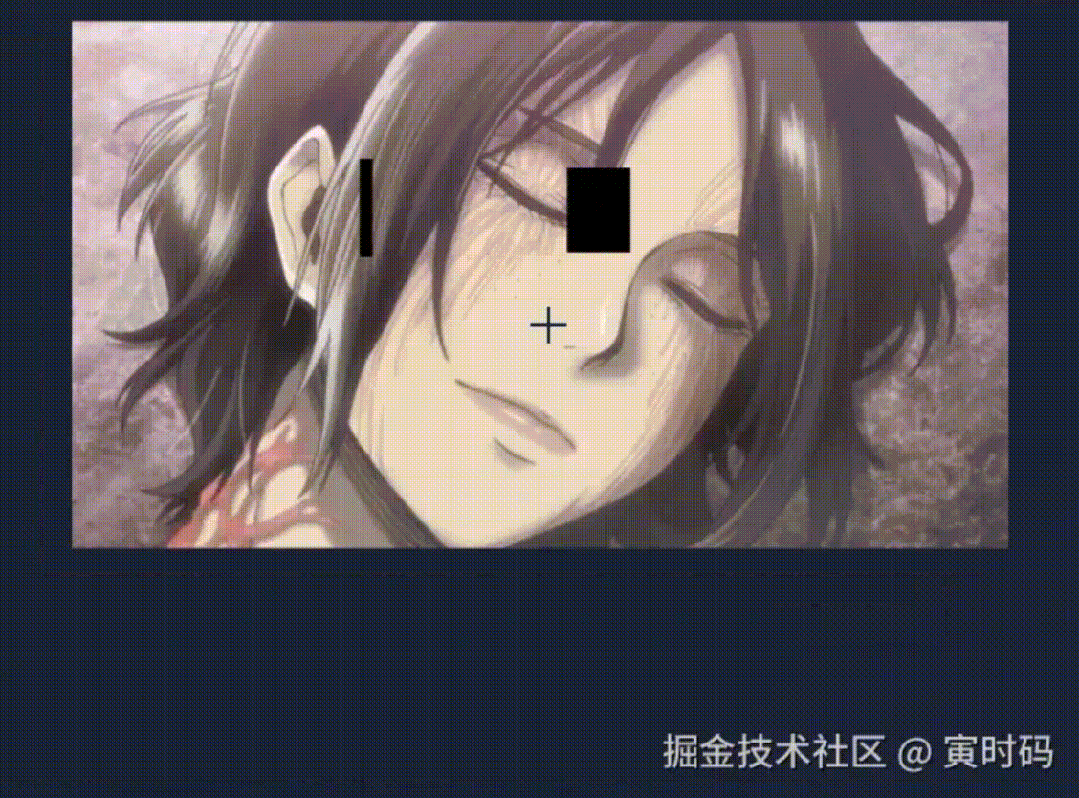

💡 如何打造一个功能强大的 “在线画板”？

除了视觉特效，这个库的另一个重要方向是“工具”。NoteBoard (画板) 就是一个集大成者。它不仅仅是画几条线那么简单。

功能特性

「多模式绘图」:

「画笔模式」 (draw): 进行自由涂鸦。
「橡皮擦模式」 (erase): 擦除画笔内容。
「图形绘制」: 支持绘制 「矩形」 (rect)、「圆形」 (circle)、「箭头」 (arrow) 等。

「画布操作」:

「拖拽」 (drag): 平移整个画布。
「缩放」: 通过鼠标滚轮以光标为中心进行缩放。
「右键拖拽」: 支持在任意模式下按住鼠标右键进行拖拽。

「历史记录」:

「撤销」 (undo): 撤销上一步操作。
「重做」 (redo): 恢复已撤销的操作。

「图层管理」:

采用分层设计，「背景图片」 和 「画笔/图形」 分别绘制在不同的 Canvas 上，互不影响。
支持动态添加更多 Canvas 图层。

「图像处理」:

可导出任意指定图层 (如仅导出画笔内容)。
可将所有图层合并导出为一张图片。
支持仅导出图片内容区域，并还原为原始分辨率。

「绘制背景图」: 可将图片绘制到底层画布，并支持 「自适应」 (autoFit) 和 「居中」 (center) 显示。
「导出图像」:

「高可定制性」:

支持自定义画布尺寸、缩放范围、画笔样式 (颜色、粗细、线帽)、混合模式等。
提供丰富的生命周期钩子函数 (onMouseDown, onDrag, onUndo 等)。

「高性能」:

针对高分屏 (HiDPI) 进行优化，绘图清晰不模糊。
路径历史记录模式性能高，内存占用低。

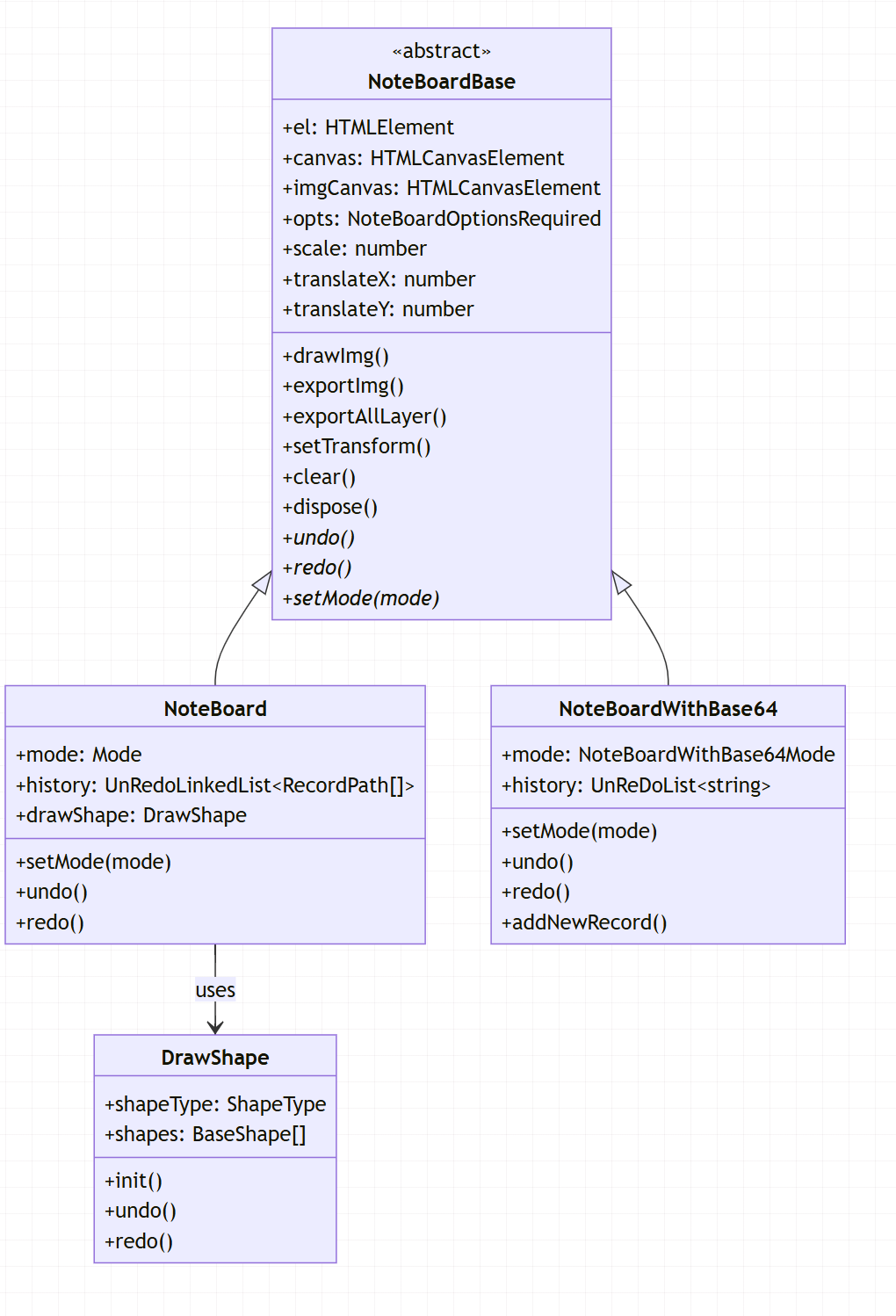

架构设计

「GUI」 最适合的就是「面向对象」，所以我采用抽象类的方式开发

第一步：奠定基石 - 分层画布架构

一个好的画板，首先要解决的问题是 「“关注点分离”」。如果用户在画板上绘制了一张背景图，然后开始在上面涂鸦。当用户想擦除涂鸦时，我们肯定不希望连背景图也一起擦掉。

解决这个问题的最佳方案就是 「分层画布」。

我们的 NoteBoard 采用了这个核心思想。在 NoteBoardBase 这个抽象基类中，我们创建了至少两个 <canvas> 元素：

imgCanvas: 「图片层」。专门用来绘制背景图，它位于最底层。
canvas: 「笔迹层」。用于自由绘制、图形和橡皮擦，它位于上层。

这两个 canvas 的尺寸完全相同，并通过 CSS 的 position: absolute 精确地叠放在一起。

/** 在 NoteBoardBase.ts 的构造函数中 */export abstract class NoteBoardBase {  el: HTMLElement  canvas = document.createElement('canvas') // 笔迹层  ctx = this.canvas.getContext('2d')!  imgCanvas = document.createElement('canvas') // 图片层  imgCtx = this.imgCanvas.getContext('2d')!
  constructor(opts: NoteBoardOptions) {    this.el = opts.el
    /** 设置 z-index 来控制堆叠顺序 */    this.canvas.style.zIndex = '20' // 笔迹层在上    this.imgCanvas.style.zIndex = '10' // 图片层在下 (假设)
    /** 将它们都添加到用户提供的容器中 */    this.el.appendChild(this.imgCanvas)    this.el.appendChild(this.canvas)
    // ... 其他初始化  }}

「这么做的好处是什么？」

「操作独立」：我们可以独立地清空笔迹层 (canvas) 而完全不影响图片层 (imgCanvas)。
「性能优化」：背景图通常是静态的，绘制一次后就不再变化。将其放在独立的 imgCanvas 中，意味着我们不需要在每次笔迹更新时都重绘一遍昂贵的背景图。
「高扩展性」：未来如果想增加更多图层，比如一个专门的“文本层”，只需按照同样模式添加一个新的 canvas 即可。

第二步：攻克难关 - 实现撤销与重做

这是画板最核心、也最有趣的功能。我们有两种主流的实现思路，NoteBoard 项目将它们都实现了，分别对应 NoteBoardWithBase64 和 NoteBoard 两个类。

方案一：快照法 (简单粗暴，但有效)

这是 NoteBoardWithBase64 采用的策略。

「原理」: 在每一次用户完成操作后 (例如，一笔画完后鼠标抬起)，我们立刻将整个笔迹层 canvas 的内容转换成一张 base64 格式的图片，并将其作为一个“历史快照”存储起来。

由于历史记录采用存储 base64 的原因，所以没有实现绘制形状（圆形、矩形...），因为绘制形状时需要在每一次鼠标移动时重新绘制整个画布，但是重画 base64 性能很差

export class NoteBoardWithBase64 extends NoteBoardBase {  // history 是一个支持撤销/重做的链表结构  history = createUnReDoList<string>()
  onMouseup = (e: MouseEvent) => {    // ...    this.isDrawing = false    this.addNewRecord() // 添加新纪录  }
  asyncaddNewRecord() {    /** 将当前 canvas 内容导出为 base64 */    const base64 = await this.exportMask()    /** 添加到历史记录 */    this.history.add(base64)  }
  asyncundo() {    this.history.undo(async (base64) => {      /** 清空当前画布 */      this.clear(false)      if (base64) {        /** 从历史记录中取出上一张快照图片 */        const img = await getImg(base64)        /** 将快照重新绘制到画布上，实现“撤销” */        this.ctx.drawImage(img, 0, 0)      }    })  }}

「优点」: 实现逻辑极其简单，撤销/重做的性能是恒定的，无论画布内容多复杂。
「缺点」: 「内存开销巨大」！如果画布很大，历史记录很多，会迅速消耗掉大量内存。同时，所有内容都被“压平”了，我们丢失了对单个图形或笔画的控制能力。

方案二：指令法 (优雅，且强大)

这是 NoteBoard 类采用的策略，它借鉴了 「指令模式 (Command Pattern)」 的思想。

「原理」: 我们不记录像素，而是记录用户的 「“意图”」 或 「“指令”」。

用户画了一根线？我们记录下这根线所有关键点的坐标。
用户画了一个矩形？我们记录下这个矩形的 [x, y, width, height] 以及它的颜色、线宽等属性。

/** 每一笔的路径记录结构 */export type RecordPath = {  path: {    moveTo: [number, number]    lineTo: [number, number]  }[]  canvasAttrs: CanvasAttrs // 这笔的样式  shapes: BaseShape[] // 这笔包含的图形  mode: Mode}
export class NoteBoard extends NoteBoardBase {  history = new UnRedoLinkedList<RecordPath[]>()
  onMousedown = (e: MouseEvent) => {    /** 每次下笔，就创建一个新的、空的记录节点 */    this.history.add([])    this.isDrawing = true  }
  onMousemove = (e: MouseEvent) => {    if (!this.isDrawing)      return    const { offsetX, offsetY } = e
    // ... 绘制逻辑 ctx.lineTo(...) ...
    /** 将“指令” (坐标) 记录下来 */    const lastRecord = this.history.curValue    lastRecord[lastRecord.length - 1].path.push({      moveTo: [this.drawStart.x, this.drawStart.y],      lineTo: [offsetX, offsetY],    })
    this.drawStart = { x: offsetX, y: offsetY }  }
  undo() {    // 1. 指针移动到上一个历史状态    this.history.undo()
    // 2. 清空画布    this.clear(false)
    // 3. 重绘！    //    - 遍历当前历史状态中所有的 shapes，重绘所有图形    //    - 遍历当前历史状态中所有的 path，重绘所有笔迹    this.drawRecord()  }}

「优点」: 「内存占用极低」。非常灵活，理论上我们可以对历史中的任意一个“指令”进行修改，比如选中某个画好的图形并移动它。
「缺点」: 实现更复杂。每次撤销/重做都需要清空画布并完全重绘一次，如果场景中有成千上万个对象，可能会有性能瓶颈 (但在画板场景下通常足够快)。

对于一个需要长久发展的项目，「指令法无疑是更优越的选择」。

第三步：丝滑的体验 - CSS Transform 实现缩放与拖拽

如何实现画布的缩放和拖拽？

大家的第一反应可能是使用 Canvas 的 API：ctx.scale() 、ctx.setTransform() 和 ctx.translate()

但是这个复杂度有点高，需要额外计算很多因素，所以我暂时选择用 「CSS Transform」 方案。缺点就是无法实现无限画布，优点就是简单。

我们完全不碰 Canvas 的变换 API。缩放和拖拽的逻辑仅仅是去修改 canvas 和 imgCanvas 这两个 HTML 元素的 CSS 样式。

class NoteBoardBase {  // ...  /**   * 拖拽、缩放画布   * @param callback 在设置完成 canvas 后执行的回调   */  async setTransform(callback?: (styles: {    transform: string    transformOrigin: string  }) => void) {    const transformOrigin = `${this.mousePoint.x}px ${this.mousePoint.y}px`    const transform = `scale(${this.scale}, ${this.scale}) translate(${this.translateX}px, ${this.translateY}px)`
    this.canvasList.forEach((item) => {      item.canvas.style.transformOrigin = transformOrigin      item.canvas.style.transform = transform    })
    callback?.({      transform,      transformOrigin,    })  }}

「为什么这会如此丝滑？」因为我们将繁重的变换计算任务交给了浏览器的渲染引擎。浏览器可以利用 「GPU 硬件加速」 来处理 CSS Transform，这个过程发生在独立的合成层 (Compositor Layer) 上，完全不阻塞主线程，也不会引起整个 Canvas 的重绘。结果就是如黄油般顺滑的缩放和拖拽体验。

🛠️ 如何在你的项目中使用？

我已经把它发布到了 NPM，你可以非常方便地在你的项目中使用它。

「安装依赖」:

# pnpmpnpm add @jl-org/cvs
# npmnpm i @jl-org/cvs

如果你想探索所有的 Demo，可以把项目克隆到本地运行。

「本地开发」:

# 克隆仓库git clone https://github.com/beixiyo/jl-cvs.git
# 安装依赖pnpm install
# 构建核心包pnpm build# 启动测试页面pnpm test

AI编程资讯AI Coding专区指南：https://aicoding.juejin.cn/aicoding

点击"阅读原文"了解详情~
