笔记本硬件系列之硬盘详解

       在转转的业务品类中，笔记本质检业务和硬件息息相关，结合日常工作内容，在本篇内容，一起探讨下对笔记本硬件中硬盘存储器的理解。

一、硬盘的分类

        随着存储技术的不断发展，产品形态的不断迭代，硬盘的种类日益丰富。根据硬盘使用场景、拆卸便利性，可以初步简单分为：

➢可移动式硬盘（Movable）：可以随时被取出或者更换

○基于芯片存储的USB闪存盘、软盘；

○基于磁头存储的光盘、移动硬盘；

➢非可移动式硬盘（Fixed）：固定在设备内部，无法随时取出，

○机械硬盘（HDD）；

○固态硬盘（SSD）；

○混合硬盘（SSHD）；

表1、硬盘的分类

二、非可移动式硬盘分类

对于笔记本业务，非可移动式硬盘关联度较大，本文就此类型继续探讨。根据存储介质和工作原理的不同，目前常见的硬盘主要可分为以下几类：

2.1、机械硬盘（HDD，Hard Disk Drive）

机械硬盘是传统的硬盘类型，它通过机械部件的运转来实现数据的存储和读取。其内部包含盘片、磁头、电机等机械结构，数据被记录在涂有磁性材料的盘片上。

机械硬盘的优缺点：

➢机械硬盘的优点：

单位存储容量成本较低，容量选择范围广，从几百 GB 到十几 TB 不等，适合需要大量存储数据且对成本较为敏感的场景，比如数据服务器、个人电脑的大容量数据备份等。

➢机械硬盘的缺点：

由于存在机械运动部件，机械硬盘的读写速度相对较慢，通常在每秒几十到一百多 MB，而且抗震性较差，在受到剧烈震动时容易出现数据损坏或硬件故障的情况。

2.2、固态硬盘（SSD，Solid State Drive）

固态硬盘是基于闪存芯片进行数据存储的硬盘，没有机械运动部件。它采用与 U 盘类似的存储原理，但在性能和结构上进行了大幅优化（如采用多通道并行架构、独立缓存芯片）。

固态硬盘的优缺点：

➢固态硬盘的优点：

✓由于设计原理的不同，固态硬盘的读写速度远快于机械硬盘，通常：

○普通的 SATA 接口固态硬盘读写速度可达到每秒 500-600 MB；

○NVMe 协议的 PCIe 4.0 接口固态硬盘，读写速度甚至能突破每秒 7000 MB；

因为固态硬盘的读写速度快，用于笔记本中极大地提升了开机速度（可压缩至 10 秒内）、软件加载速度（大型软件启动时间缩短 50% 以上）和文件传输速度。

✓固态硬盘抗震性好（可承受 1500G 冲击力）；

✓体积小（如 M.2 形态厚度仅 2-3mm）、重量轻（约 5-10g）；

✓工作时无机械部件结构运转，固态硬盘的静音性很好；

➢固态硬盘的缺点：

●固态硬盘的单位存储容量成本相对较高（相同容量下价格约为机械硬盘的 3-5 倍）；

●存在写入寿命限制（以 TLC 闪存为例，单芯片擦写次数约 1000-3000 次）；

虽然通过 SLC 缓存、磨损均衡算法可延长使用寿命，但对于需要超大量写入操作的场景（如服务器日志存储、视频渲染临时文件），仍需谨慎考虑。

2.3、混合硬盘（SSHD，Solid State Hybrid Drive）

混合硬盘，一种结合了机械硬盘和固态硬盘优点的过渡性存储产品。

在机械硬盘的基础上，SSHD集成了一小块闪存芯片（通常为 8-64 GB），来作为高速缓存区域（采用 SLC 或 TLC 闪存）。

混合硬盘通过 “自适应学习算法”，将用户近 24-72 小时内经常访问的数据（如操作系统文件、常用软件、近期打开的文档）自动迁移到高速缓存中，而不常用的数据则存储在机械硬盘的盘片上。

混合硬盘的优缺点：

➢混合硬盘的优点：

既可以利用机械硬盘实现大容量存储（如 1-2TB），又能通过高速缓存提升常用数据的读写速度（常用文件读取速度接近 SATA 固态硬盘），在成本和性能之间取得了一定的平衡（价格仅比同容量机械硬盘高 10%-20%）。

➢混合硬盘的缺点：

混合硬盘的性能提升效果受限于缓存的大小和算法的优化程度（若缓存满后，性能会回落至机械硬盘水平），相比纯固态硬盘，在随机读写性能（IOPS 约为纯 SSD 的 1/5-1/10）和持续高负载场景下的稳定性上仍有较大差距。

目前SSHD市场份额相对较小，主要应用于一些对存储容量和成本有一定要求，同时又希望获得部分性能提升的笔记本电脑（如入门级游戏本）、家用 NAS 等设备中。

三、硬盘的接口和协议

在日常购买硬盘或者搜索相关硬盘资料时，通常各种复杂的参数、名词，整的眼花缭乱，云里雾里，比如M.2、SATA、NVME等等，下面咱们一起来梳理下。

在介绍之前，先了解几个概念：

○接口： 硬盘与主板之间的物理连接方式，决定了外观和插槽，通俗理解为“插头形状”；

○总线： 接口背后的通信通道，规定了数据传输的“线路“，通俗理解为“电线和带宽”；

○协议： 通信规则和指令集，规定了数据如何读写、寻址和调度，通俗理解为“传输规则”；

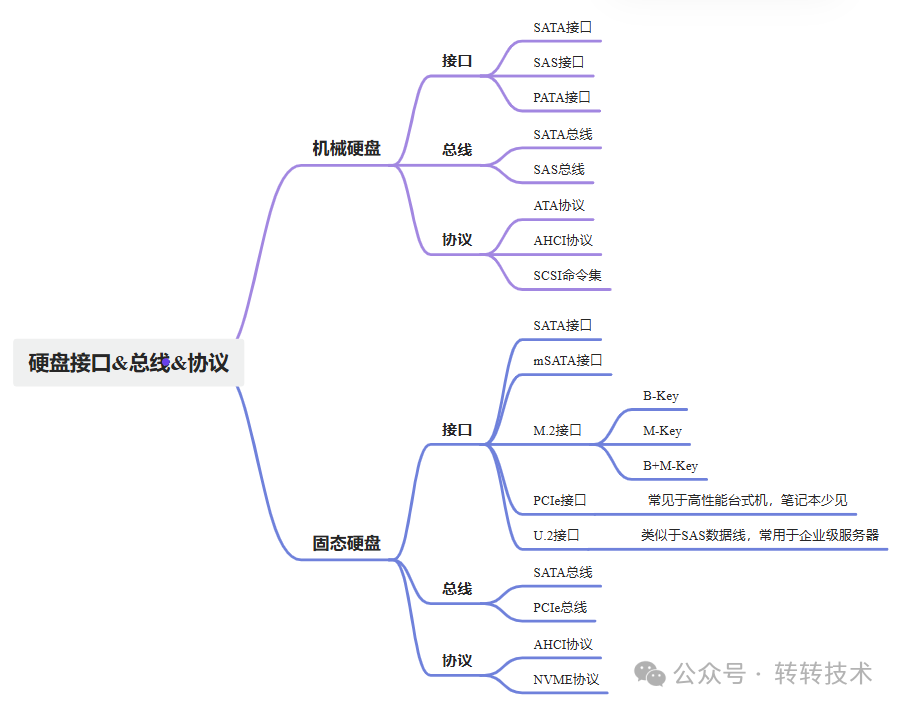

计算机和硬盘之间，通过”接口 -> 总线 -> 协议”的层级形式，实现物理形式连接和数据交换通信。硬盘种类繁多，形态各异，因此接口类型和协议也较多，简单梳理如下图1：

图1、硬盘接口、总线、协议

      硬盘的接口协议是连接硬盘与计算机主板的桥梁，直接影响硬盘的读写速度、兼容性和稳定性。不同类型的硬盘对应着不同的接口协议，目前主流的硬盘接口协议主要有以下几种，其核心区别、优缺点及适用场景如下：

3.1、各接口协议核心参数对比表

3.2、不同的接口解析

硬盘接口，直接决定着硬盘与计算机之间的连接速度，在整个计算机系统中，硬盘接口的优劣直接影响着程序运行快慢和系统性能好坏。

硬盘接口类型可分为 ATA、IDE、SATA 、M.2、SCSI 、SAS 、光纤通道等，常用场景：

       笔记本硬件中，常见接口有ATA、SATA、M.2接口，下面一起梳理下。

3.2.1、ATA、PATA、SATA接口

ATA（Advanced Technology Attachment，高级技术附加装置），IDE（电子集成驱动器）的接口标准，分为：

➢PATA：ParallelATA，并行ATA接口，通常习惯将其称为ATA接口

用传统的40-pin 并口数据线连接主板与硬盘的，外部接口速度最大为133MB/s。并口线的抗干扰性太差，且排线占空间，不利计算机散热，逐渐被SATA所取代。

➢SATA：SerialATA，串行ATA接口

更轻薄、更灵活的接线方式，相较于PATA接口，数据传输速率更快。

第一代SATA硬盘的写入速度为 150 MB/s，第二代 SATA 硬盘的写入速度则高达 300MB/s，整整比第一代的速度提高了一倍。正逐渐取代 PATA 接口。

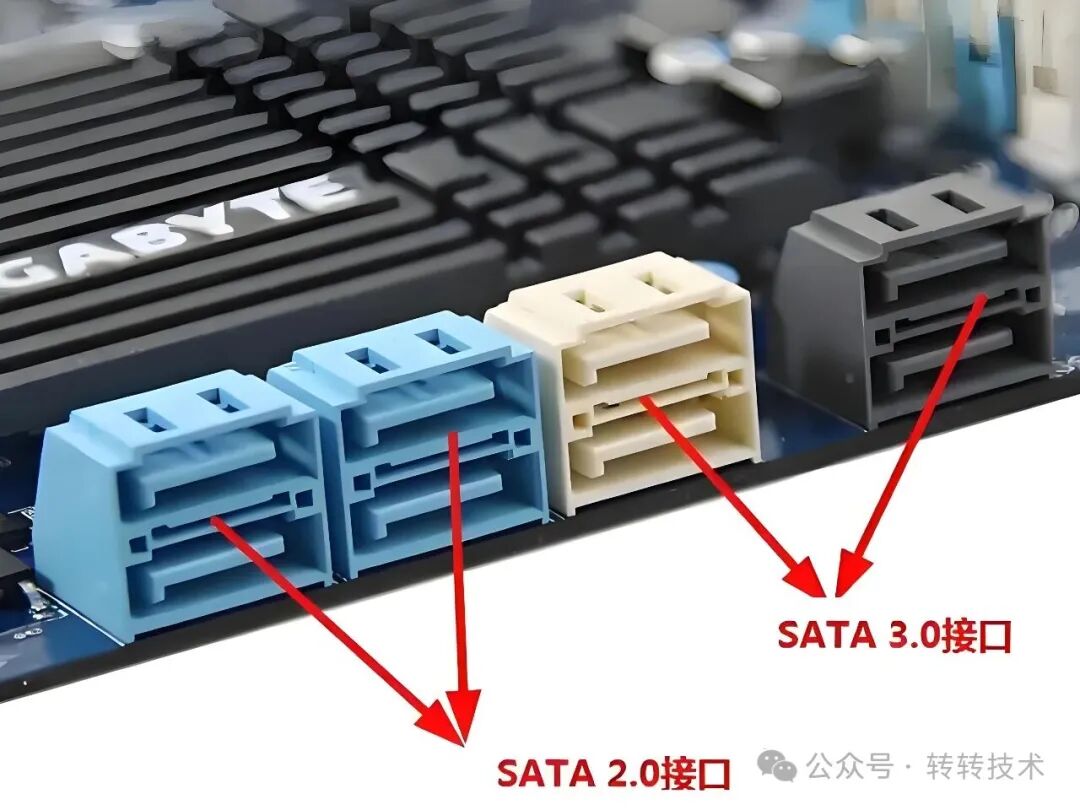

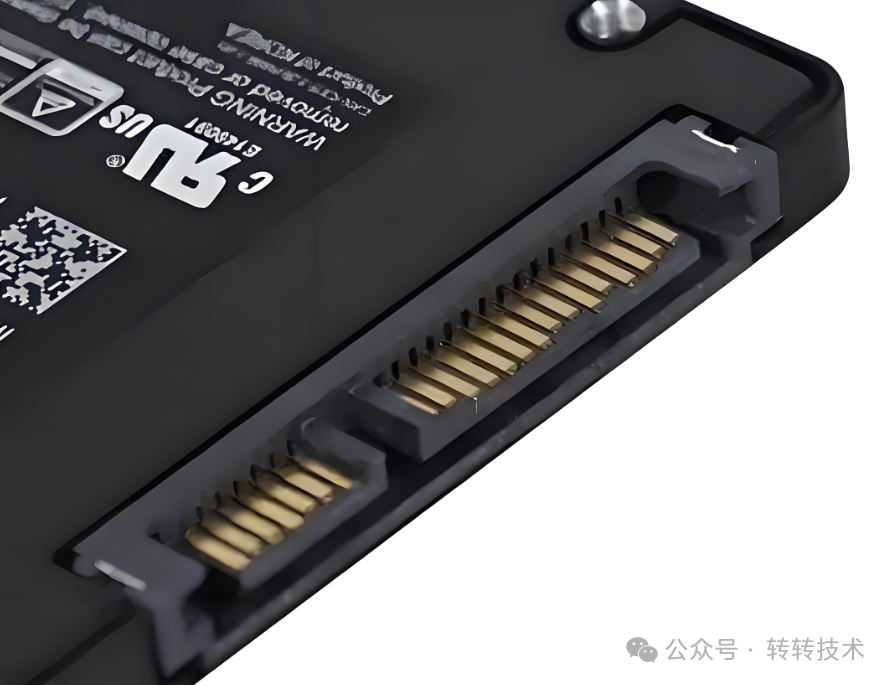

SATA接口，是一种较为传统的硬盘接口，广泛应用于各种电脑设备中，通常为2.5英寸硬盘的标准接口，如下图2。

图2、SATA接口样式

SATA接口的优缺点：

○SATA接口的优点：

✓兼容性极强：2003 年推出以来，几乎所有消费级和服务器级主板均配备 SATA 接口（通常 4-6 个），支持热插拔（SATA Hot Plug），可直接替换老旧硬盘；

✓成本低廉：接口芯片和数据线成本低，且支持最长 1 米传输距离；

✓稳定性高：

采用差分信号传输，抗干扰能力强，日常故障率极低（年均故障率约 0.5%）。

○SATA接口的缺点：

✓带宽瓶颈明显：

SATA 3.0 理论峰值速率仅 600 MB/s，即使搭配高性能 SATA SSD（如三星 870 EVO），实际持续读写速度也无法突破 600 MB/s，无法发挥出高端闪存芯片的性能；

✓架构老旧：

基于 “AHCI 协议” 设计，仅支持单队列（Queue Depth=32），在多任务并发读写场景（如同时打开多个软件、传输多个文件）下，IOPS 表现较差（约 10000-20000 IOPS）。

3.2.2、M.2接口

M. 2接口前身为NGFF（NextGenerationFormFactor）,于2013年正式更名为M.2。

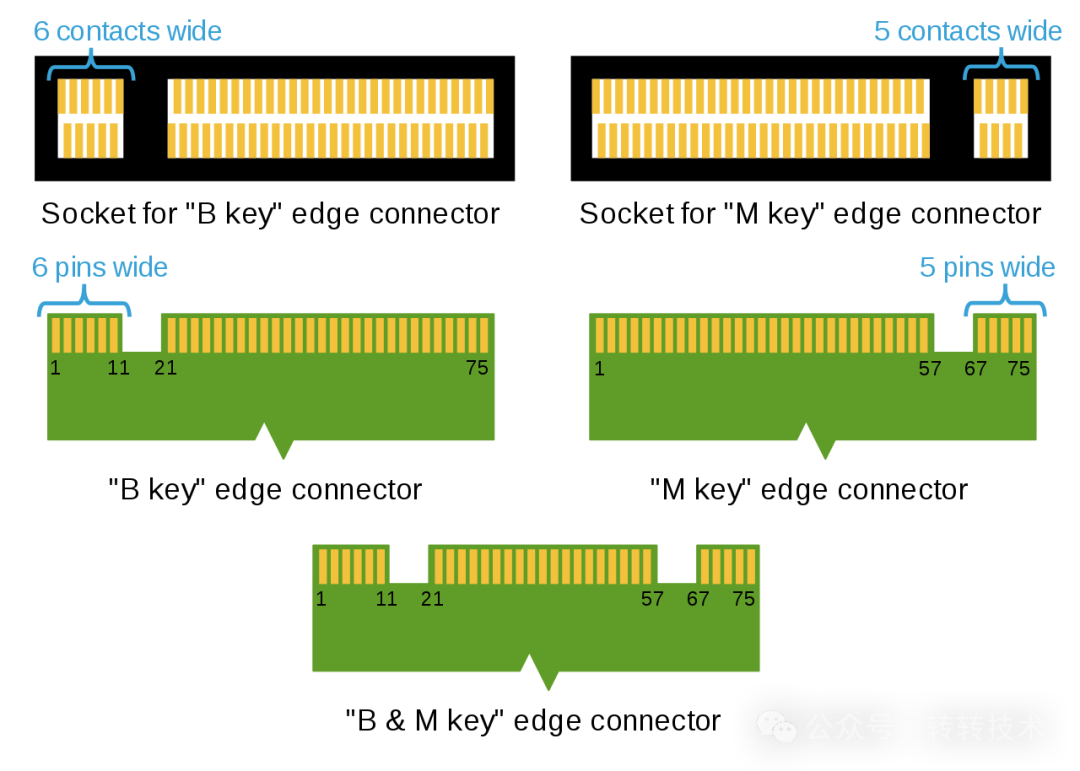

根据接口形状的不同，如下图3所示，分为三种类型：

➢M-Key：支持PCI-E x4通道，拥有高达32Gbps的带宽；

➢B-Key：主要支持SATA（兼容AHCI）和PCI-Ex2通道；

➢B&M-Key：支持SATA接口；

图3、M.2接口样式

3.3、不同的协议解析

3.3.1、PCIe协议

PCIe是一种物理接口与总线协议，用于硬件设备（如显卡、网卡、SSD）与主板的连接（是主板上的固有的硬件），提供高速数据传输通道，其性能由版本（如PCIe3.0、 4.0、5.0）和通道数（如x4、x8）决定，例如PCIe 4.0 x4的带宽可达64GB/s。

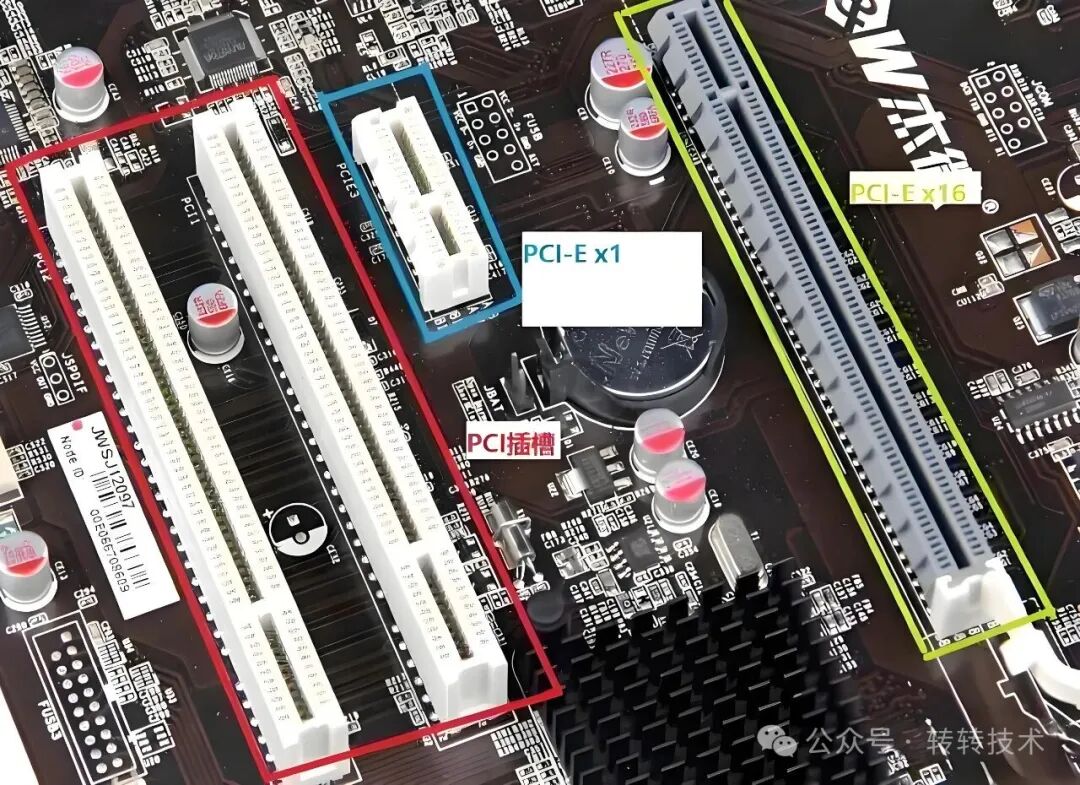

PCIe协议，并非专门为存储设备设计，但现在也广泛用在固态硬盘上，PCIe接口的固态硬盘可以直接插在主板的PCIe插槽上，如下图3，获得更高的数据传输速度，常见于台式机。

图3、PCIe插槽

PCIe协议优缺点：

➢PCIe协议的优点：

○带宽潜力大：

PCIe 协议采用多通道并行设计，通道数可灵活扩展（x1/x2/x4/x8/x16），以主流的 PCIe 4.0 x4 为例，理论带宽达 64 GB/s，是 SATA 3.0 的 13 倍以上，可充分满足高端 SSD 的性能需求；

○扩展性强：

除硬盘外，还支持显卡、网卡、RAID 卡等设备，同一 PCIe 总线可连接多个设备（通过交换机芯片）；

○延迟低：

采用点对点传输（Peer-to-Peer），无需经过南桥芯片中转，数据传输延迟比 SATA 低 30%-50%；

➢PCIe协议的缺点：

●兼容性受限：

不同版本的 PCIe 协议（如 3.0/4.0/5.0）存在向下兼容但不向上兼容的问题。

例如 PCIe 4.0 SSD 插入 PCIe 3.0 接口，会降速至 PCIe 3.0 速率；

例如老旧主板（如 2017 年前的主板）可能无 PCIe M.2 接口；

●成本较高：

PCIe 控制器芯片和接口设计复杂，导致 PCIe SSD 价格比同容量 SATA SSD 高 20%-40%；同时，长距离传输（超过 0.5 米）需使用专用屏蔽线，成本增加。

3.3.2、NVMe协议：（Non-Volatile Memory Express）

NVMe协议，专门针对固态硬盘 SSD 优化，用于优化主机与存储设备之间的数据传输效率。它通过并行队列（如64K命令队列）和低延迟指令，充分发挥SSD的并发性能，取代传统的AHCI协议。

相较于PCIe协议，NVMe协议不直接定义带宽，而是通过优化命令处理提升效率，例如，NVMe 支持 64000 个并行命令队列（传统 SATA 仅 1 个）

NVMe协议的优缺点：

➢NVMe协议的优点：

○架构优化：

专为闪存设计，支持多队列（Queue Depth 最高 65536）和并行 IO 操作，在多任务场景下 IOPS 表现极佳（高端 NVMe SSD 可达 100 万 + IOPS），是 SATA SSD 的 5-10 倍；

○延迟极低：

采用 “直接内存访问（DMA）” 技术，数据可直接在 SSD 和内存之间传输，无需 CPU 中转，读写延迟可低至 10-20 微秒，比 SATA SSD 低 50% 以上；

○功能丰富：

支持热插拔、加密（TCG Opal 2.0）、健康状态监测（SMART 扩展）、功耗管理（DevSleep）等功能，满足企业级和消费级场景的多样化需求。

➢NVMe协议的缺点：

●依赖主板支持：

需主板配备 M.2 PCIe 接口（且支持 NVMe 协议），部分老旧主板虽有 M.2 接口，但仅支持 SATA 协议，无法使用 NVMe SSD；

●散热要求高：

高性能 NVMe SSD 工作时功耗较高（如 PCIe 4.0 SSD 满载功耗约 10-15W），若未配备散热片，可能因温度过高（超过 70℃）导致性能降速（Throttling）。

本篇文章中，结合机械硬盘的结构组成，详解下机械硬盘的工作原理。

四、机械硬盘的组成部分

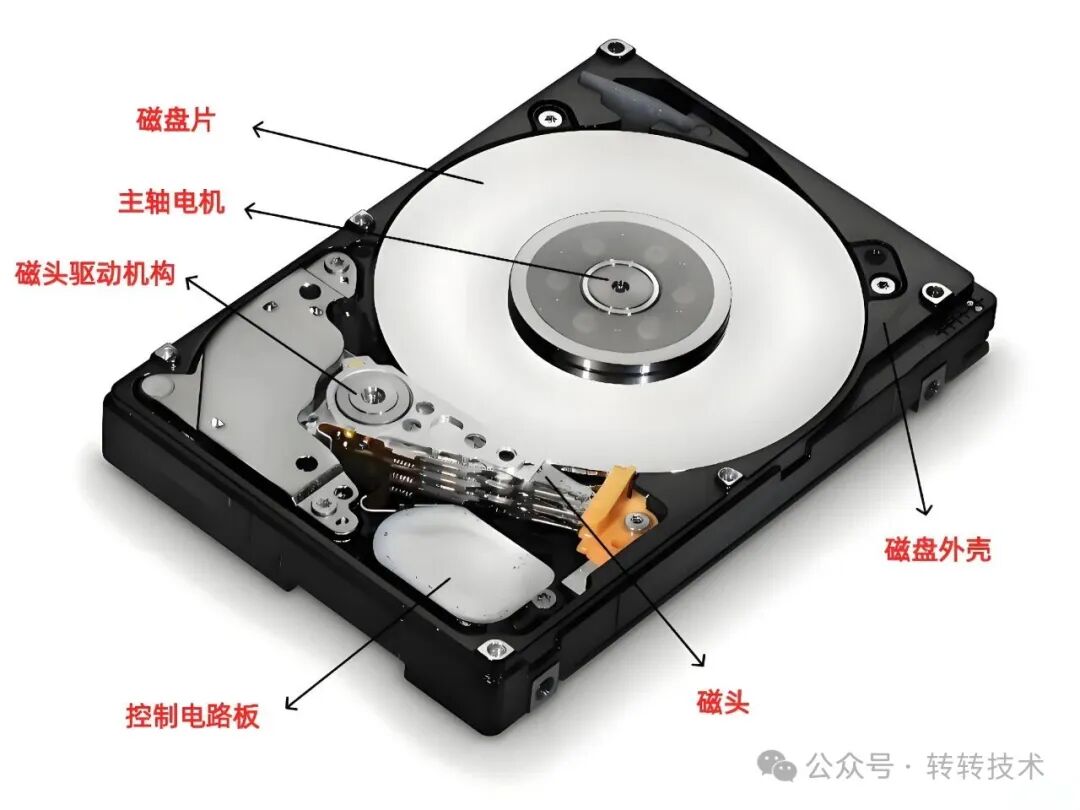

机械硬盘作为一种依靠机械结构工作的存储设备，其内部结构复杂且精密（公差精度达微米级），主要由磁盘片、磁头、主轴电机、磁头驱动机构、控制电路板、外壳六大核心部分组成，各部件的位置分布参考下图4：

图4、机械硬盘的组成

各部件的功能如下：

五、机械硬盘的工作原理

上面讲到机械硬盘的外部结构，再结合它的内部结构，来谈谈它的工作原理。

5.1、磁盘片的组成和逻辑结构

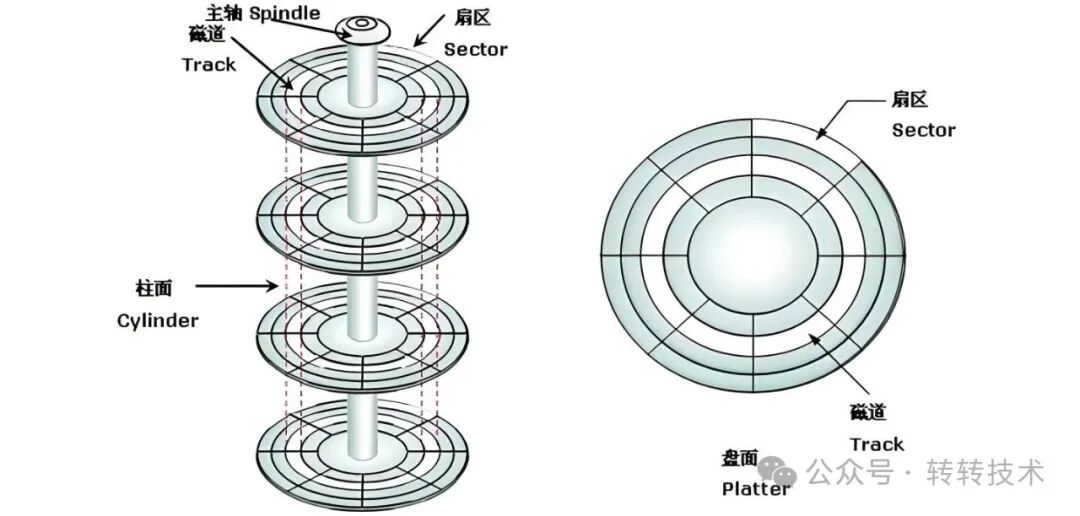

先用一张图来做整体了解，见下图5：

5、机械硬盘的磁盘片

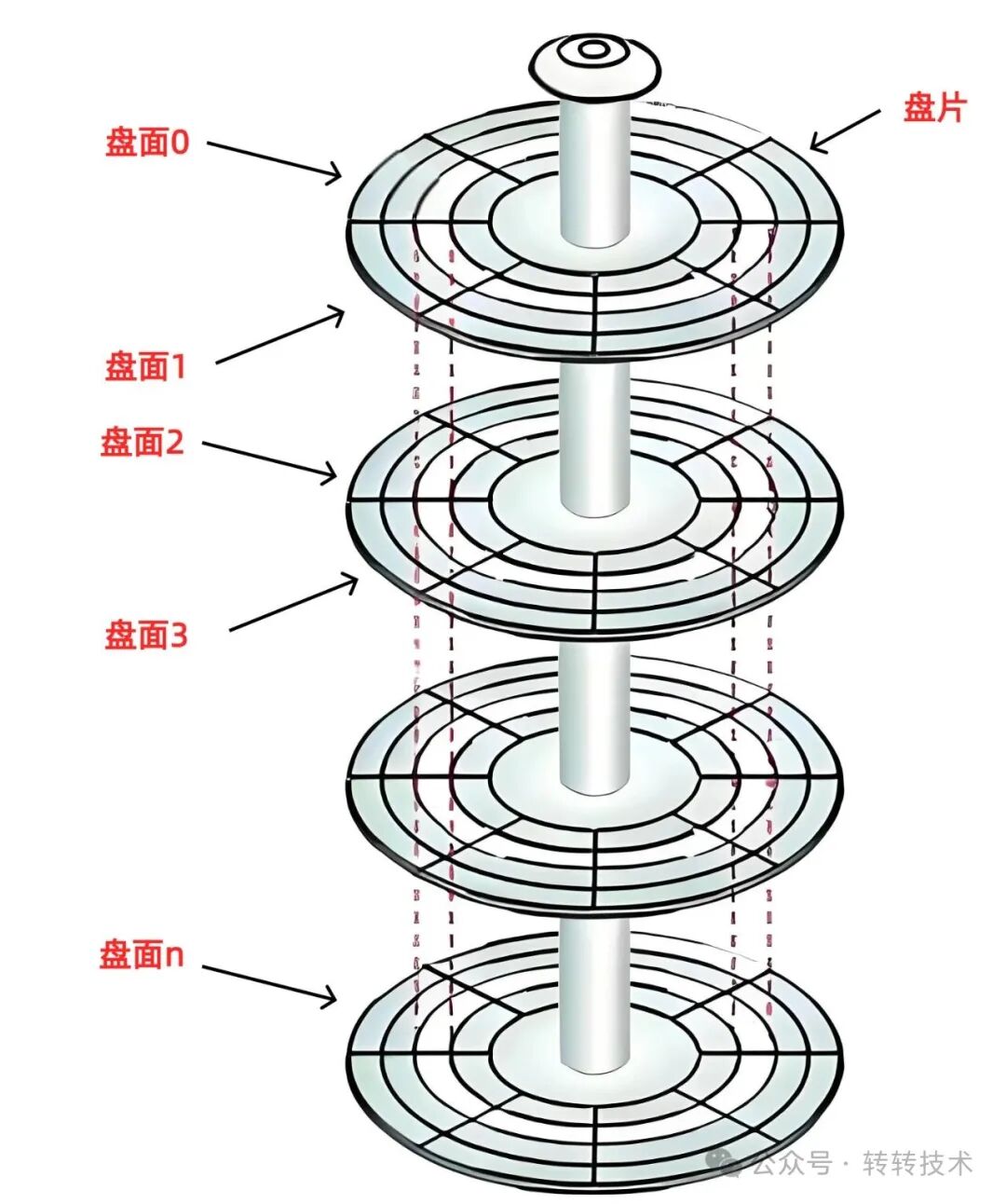

机械硬盘中，磁盘片通常由多个盘片（Platter）有序层叠形成，如下图6。盘片正反两面都涂有磁性物质，因此一个盘片有两个盘面（Side），及上下盘面。正常情况下，每个盘面都会用来存储数据，成为有效盘片，数据会以二进制的方式被存储在盘面里，特殊情况下，也有硬盘盘面数为单数。

每一个这样的有效盘面都会有盘面号，按顺序从上至下从“0”开始依次编号。在硬盘系统中，每个有效盘面都有一个对应的读写磁头，因此盘面号又叫磁头号。

图6、机械硬盘的磁盘片的盘面

对于单个盘面而言，为了方便数据读取，可以分为几个逻辑结构：

➢磁道（Track）：

磁盘在格式化时被划分成许多同心圆，这些同心圆轨迹叫做磁道。

磁道由外向内，从0开始顺序编号。每个盘面有300～1024个磁道，新式大容量硬盘每面的磁道数更多。每个磁道又被划分为若干个扇区，信息以脉冲串的形式记录在这些轨迹中。

➢扇区（Sectors）：

  在磁盘里的磁道上等分出若干个弧段，这些弧段便是磁盘的扇区，每个扇区可以存放512个字节或4KB（通常是512字节），磁盘驱动器向磁盘读取/写入数据时，以扇区为单位位。

通常扇区与扇区之间也有一定间隔（逻辑上的间隔，物理上没有任何间隔，但是每个扇区的开头都有一个同步信息，外围电路可以用来判断一个扇区的开始）。

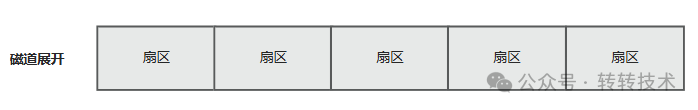

如果将单个盘面中的某个磁道展开，则如下图7：

图7、机械硬盘的盘面中磁道展开

➢簇（Cluster）：

将相邻的若干个扇区称为了一个簇。操作系统读写磁盘的基本单位是扇区，而文件系统的基本单位是簇。

如在Windows下，随便找个几字节的文件，在其上面点击鼠标右键选择属性，看看实际大小与占用空间两项内容，如大小：2字节(2个字母)，占用空间：4KB(4096字节)。占用空间即为机器分区的簇大小，因为再小的文件都会占用空间，逻辑基本单位是4K，所以都会占用4K。

簇的大小通常为4K，8K，16K，32K，64K等：

●簇越大存储性能越好，但空间浪费严重。

●簇越小性能相对越低，但空间利用率高。FAT32格式的文件系统簇的大小默认为4K。

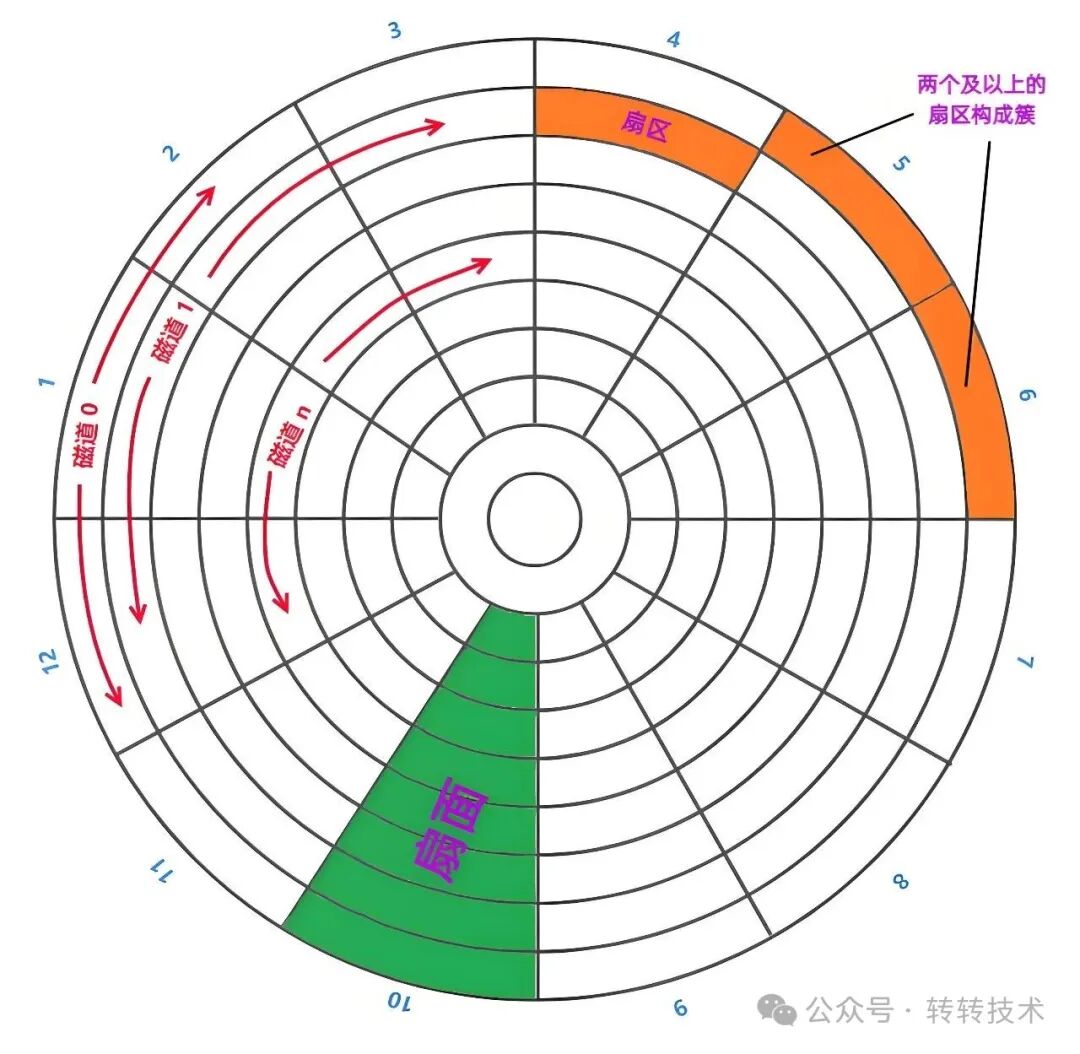

图8、机械硬盘的盘面中磁道、扇区示意

➢柱面（Cylinder）：

多个盘片垂直层叠，形成一个虚拟的圆柱体，这个堆叠的圆柱从外向内，分别为0柱面、1柱面...N柱面，越往内柱面的同心圆越小。每个圆柱上的磁头由上而下从“0”开始编号。

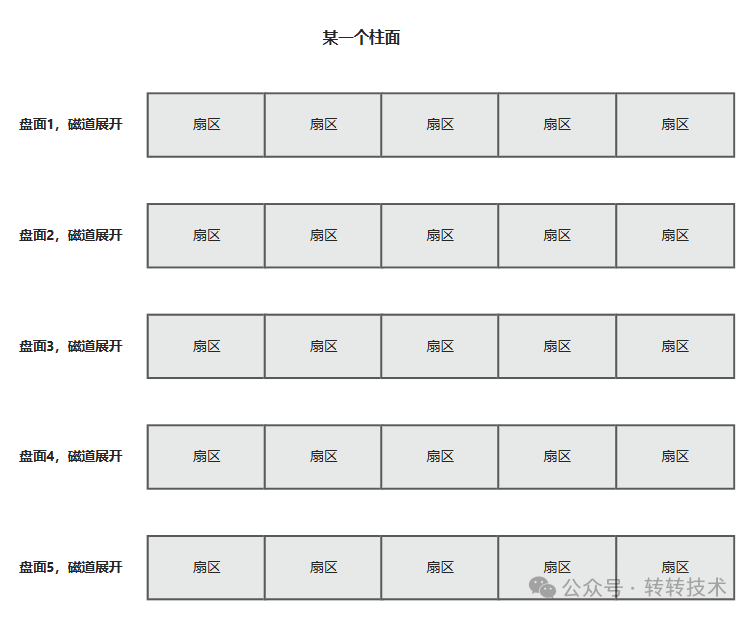

如果将某个柱面展开，则如下图9：

图9、机械硬盘的柱面沿着盘面、磁道展开

5.2、机械硬盘的工作原理

5.2.1、机械硬盘的数据读/写模式

在谈机械硬盘的工作原理前，咱们先了解下机械硬盘的数据读/写原理。

前面讲到硬盘是有磁盘片的层叠组合而成，从先入为主的概念中，很容易会觉得硬盘读写数据时，是按照盘面有序读/写操作的。但是为了更好的提高硬盘的读写效率，硬盘在设计时，数据的读/写按柱面进行操作。

为什么要如此设计呢？因为磁头的选取是通过电子切换，而柱面选取则是通过机械切换。相较于机械切换，电子切换速度要更为迅速，所以数据的读/写按柱面进行，而不按盘面进行。

磁头读/写数据时，先在同一柱面内从“0”磁头开始进行操作，依次向下在同一柱面的不同盘面进行操作，直至同一柱面的所有磁头全部读/写完毕，磁头才转移到下一柱面，优先顺序为：

1、某个盘面，某个磁道，某个扇区，按顺序写满扇区，直至写满整个磁道；

2、同一柱面，下一个盘面，同样写满扇区，写满磁道，直至写满柱面；

3、下一柱面，循环操作；

当计算机系统需要在磁盘上，读取/写入数据时，它会根据柱面号、磁头号和扇区号，来确定目标数据的位置。通过控制磁头的移动和盘片的旋转，准确地定位到特定柱面上的特定扇区，从而进行数据的读写操作。

讲到这里，我们可以很容易计算出硬盘的容量：

硬盘容量 = 盘面(磁头)数 × 柱面数 × 扇区数 × 每扇区字节数

5.2.2、机械硬盘的工作原理

机械硬盘的工作过程是 “机械运动 + 电子信号处理” 的协同过程，核心是通过磁头在高速旋转的盘片上，完成 “寻址 - 读写 - 校验” 的闭环操作。

工作流程可以为：

启动初始化 -> 硬盘寻址 -> 数据读取/写入 -> 停止工作

5.2.2.1、启动初始化

机械硬盘的启动初始化过程，可以分为三步：

➢通电自检：

计算机开机后，电源向控制电路板供电（12V 为主轴电机供电，5V 为芯片供电），硬盘控制器芯片首先执行 “自检程序”，检测主轴电机、磁头、磁头驱动机构是否正常（如电机是否能转动、磁头是否能移动到停放区），若检测失败，会通过 SATA 接口向主板发送错误代码（如 “01” 表示磁头故障）；

通常硬盘出现异常时，Windows系统加载时会出现蓝屏现象，并抛出此错误码。

➢主轴电机启动：

自检通过后，硬盘控制器向主轴电机发送启动指令，电机从静止状态开始加速，经过 2-3 秒（7200 RPM 硬盘）达到额定转速，此时盘片表面的空气膜形成，磁头在悬浮臂的作用下，从停放区移动到 “待命磁道”（通常是盘片外侧的空闲磁道），等待读写指令；

➢参数加载：

控制器从硬盘的 “固件区”（盘片内侧的专用磁道）加载硬盘参数（如容量、磁头数、磁道数、扇区数），并将参数发送给主板 BIOS，完成初始化，此时硬盘进入 “就绪状态”（Ready）。

通过这三步的操作，硬盘完成初始化操作，进入工作状态。

5.2.2.2、硬盘寻址

硬盘进行读/写数据操作，肯定得先在硬盘物理空间中，找到具体的数据操作位置，才能进行数据读/写操作。根据上面提到的机械硬盘数据读/写模式，只要确定柱面（Cylinder）、磁头（Head）、扇区（Sector），即可以确定数据在硬盘中的存储位置，这就是提到的CHS概念。

但是，机械硬盘的寻址方式，并非使用CHS，而是采用 “逻辑块地址（LBA，Logical Block Addressing）” 的方式来进行物理寻址。通俗来讲，所谓的LBA，就是每一个扇区的下标。

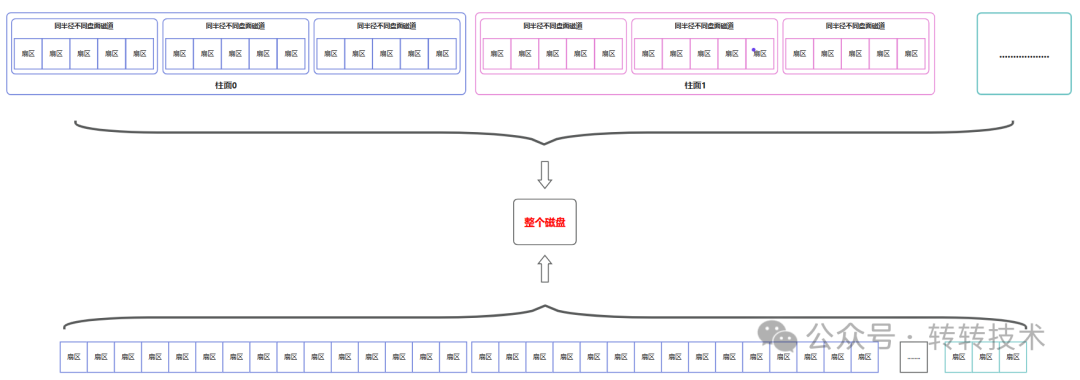

在图9中，将某个柱面展开，如果再进一步，将整个磁盘展开呢？则如下图10：

图10、机械硬盘整体展开示意

在图10中，可以看到将整个磁盘展开，则扇区的地址呈线性地址。可以将磁盘看成一个三维数组，那么对于扇区则是一个“一维数组”，数组的下标则是LBA，每个元素则是对应的扇区。

扇区Sector是一个逻辑概念，而硬盘中的数据位置是一个物理概念，对于扇区地址，则需要从逻辑地址转换成为物理地址，这就是硬盘工作原理中的LBA 地址转换。

LBA->CHS转换公式如下：

○柱面号： C  = LBA ÷ (H × S)

○磁头号： H = (LBA % (H × S)) ÷ S

○扇区号： S  = (LBA % (H × S)) % S + 1（扇区号从 1 开始计数）

示例：若硬盘参数为 H=4（2 片盘片，每片 2 个磁头）、S=64（每磁道 64 个扇区），LBA=1000，则：

C = 1000 ÷ (4×64) =3（取整数）

H = (1000 % 256) ÷ 64=24 ÷ 64 =0

S  = (1000 % 256) % 64 +1 = 24 + 1 = 25

物理地址：磁头 0、柱面 3、扇区 25

确定了数据操作位置在硬盘中的空间物理坐标，则需要通过运动的方式，磁头和扇区协同运动，将磁头移动到具体的物理坐标，这个过程包括：

➢磁头定位（寻道）：

控制器向音圈电机发送电流信号，带动磁头臂移动，将指定磁头（Hd）移动到目标柱面（C）的磁道上方，此过程称为 “寻道”，耗时约 4-8 毫秒（平均寻道时间）；

➢扇区定位（旋转延迟）：

由于盘片在高速旋转，目标扇区（Sd）需旋转到磁头下方才能进行读写，此过程的耗时称为 “平均旋转延迟”，计算公式为 “(60 × 1000) ÷ (2 × 转速)”（取旋转半圈的平均时间）：

○5400 RPM 硬盘：平均旋转延迟 = (60×1000)÷(2×5400)≈5.56 毫秒

○7200 RPM 硬盘：平均旋转延迟≈4.17 毫秒

○15000 RPM 硬盘：平均旋转延迟≈2 毫秒

总寻址时间：平均寻道时间 + 平均旋转延迟，是机械硬盘随机读写性能的核心指标（通常 8-15 毫秒），远高于固态硬盘（0.1-1 毫秒）。

对于计算机的文件系统来讲，扇区通常只有512字节，对扇区操作，效率太低，通常会一次性读取多个扇区，通常将一次性读取的空间大小，叫做块（Block），最常见的一个块为4KB，即连续8个扇区组成一个“块”，“块”是文件存取的最小单位，所以有的地方，LBA定义的是块的下标，原理都是一致的。

5.2.2.3、数据读/写

当计算机需要向机械硬盘读/写数据时，整个过程如下：

➢指令与数据接收：

操作系统通过 SATA 接口向硬盘控制器发送指令：

○“写入指令”：（如 ATA 协议中的 “WRITE SECTOR (S)” 指令）、目标 LBA 地址和待写入数据（通常以 “扇区” 为单位，如 8 个扇区 = 4KB）；

○“读取指令”（如 ATA 协议中的 “READ SECTOR (S)” 指令）、目标LBA地址；

➢数据缓存与处理：

控制器将待写入数据暂存到缓存芯片中，同时对数据进行 “编码”（如 8b/10b 编码，将 8 位数据转换为 10 位信号，提高抗干扰能力）和 “校验码生成”（如生成 CRC32 校验码，用于后续验证数据完整性）；

➢寻址与定位：

控制器执行寻址过程，将磁头移动到目标磁道，等待目标扇区旋转到磁头下方；

➢数据校验与反馈：

○写操作：

写完后，磁头立即读取刚写入的数据，与缓存中的原始数据进行比对（通过 CRC32 校验）：

✧若一致，控制器向操作系统发送 “写入成功” 信号；

✧若不一致，控制器会尝试重新写入（通常重试 3-5 次），若多次失败，则标记该扇区为 “坏扇区”，并将数据写入备用扇区（硬盘预留约 1%-2% 的备用扇区），同时更新 “坏扇区映射表”（存储在固件区）。

○读操作：

控制器利用 ECC 码对读取的数据进行校验。

若发现轻微错误（如 1-2 位错误），可通过 ECC 码自动纠正；若错误严重（如 3 位以上错误），则尝试重新读取（重试 3-5 次），若仍失败，向操作系统发送 “读取错误” 信号；

若校验通过，控制器将数据从缓存芯片传输到主板（通过 SATA 接口），完成读取；

若操作系统后续读取的是相邻扇区（如连续读取文件），控制器会提前将相邻扇区的数据读取到缓存中（称为 “预读取”），减少磁头的机械操作，提升连续读取速度（如 7200 RPM 硬盘连续读取速度可达 150-200 MB/s）。

5.2.2.4、停止工作过程

当计算机系统，进行关机，或者进入休眠状态时，硬盘则会进入停止工作操作，这个过程包含：

➢指令接收与准备：

操作系统向硬盘发送 “停止指令”（如 ATA 协议中的 “STANDBY IMMEDIATE” 指令）；

➢磁头归位：

控制器控制音圈电机，将所有磁头移动到盘片内侧的停放区（无磁性涂层，即使盘片停止旋转，磁头也不会损坏），同时切断磁头的读写电路；

➢主轴电机减速：

控制器降低主轴电机的驱动电流，电机转速逐渐下降，经过 3-5 秒（7200 RPM 硬盘）完全停止旋转；

➢低功耗模式：

控制器切断大部分芯片的电源（仅保留唤醒电路通电），硬盘进入 “休眠状态”（功耗约 0.1-0.5W），等待下次开机或唤醒指令（如主板发送 “唤醒信号”）。

完成这些操作后，硬盘进入停止工作状态。

5.2.3、机械硬盘与文件系统

前面提到，硬盘扇区通常大小为512字节，对于现代系统，文件可能高达数GB，甚至TB，而硬盘的扇区是线性序列，如果在文件系统中，文件操作时仅仅告诉操作系统“文件从扇区100开始，至扇区500结束”，则会引出很多问题：

○碎片化管理复杂：

文件写入、删除操作，会产生碎片，一个文件可能分散在不同扇区，直接用物理地址描述太复杂。

○不方便跨平台：不同磁盘厂商的底层结构不同，需要一个抽象层。

○权限与属性无法记录：文件的时间戳、权限、拥有者等信息没有地方存储。

○检索速度低：如果没有索引，每次打开一个文件都得“扫盘”，效率极低。

通俗理解，硬盘的扇区就像图书馆的书架格子，如果没有“目录卡片”和“书籍标签”，找一本书需要逐个翻阅书架。为了解决此些问题，引出了文件系统元数据的定义：

文件系统元数据是操作系统管理磁盘的索引表+文件属性表

文件系统元数据包括：

○基本信息：文件名称、类型、大小、时间戳、文件权限、用户和组、文件标志位等；

○空间管理信息：文件占用的簇或者扇区编号、空闲空间的管理结构（如位图、链表）

○目录结构：记录下属文件和子目录的索引；

文件系统元数据抽象了复杂的物理结构，引入了一些便利：

○快速索引：记录每个文件在哪些簇/扇区；

○空间管理：哪些磁盘区域已使用、哪些空闲；

○属性存储：文件的大小、创建/修改时间、权限、所有者等；

○一致性保障：通过日志和校验机制保证系统崩溃后数据一致；

○逻辑抽象：用户看到的是文件夹和文件名，而非扇区号。

文件系统特有的数据结构：

        因为文件系统的元数据的设计存在，由此引出硬盘格式化操作的差异：

➢快速格式化：

只清空元数据表（如MFT、FAT表），标记所有簇为空闲，数据区未清除；

➢完全格式化： 扫描所有扇区并重建元数据，甚至覆盖数据区；

六、 总结

通过以上的梳理，对于笔记本的硬盘硬件组成，以及对机械硬盘的工作原理，有了初步的了解。在笔记本日常硬盘中，主要是机械硬盘和固态硬盘，而固态硬盘的设计技术概念和机械硬盘还是存在差异。

在下一篇中，咱们再继续探讨固态硬盘的工作原理。
