containerd CRI Plugin 代码分析

本文档对 containerd CRI Plugin 进行了深入的代码分析，针对每个 CRI 接口绘制了详细的时序图，展示了调用关系和执行流程。

1. CRI 简介

1.1 什么是 CRI

CRI（Container Runtime Interface）是 Kubernetes 定义的与 container runtime 进行交互的接口。它是 Kubernetes 与容器运行时之间的标准化接口，使得 Kubernetes 能够支持多种不同的容器运行时，而无需修改 Kubernetes 核心代码。

CRI 接口主要包含两个服务：

• • RuntimeService：负责管理 Pod Sandbox 和容器的生命周期
• • ImageService：负责管理容器镜像的拉取、删除和查询

1.2 containerd 实现 CRI 的特点

containerd 在 1.1 版本直接将 cri-containerd 内置在 containerd 中，作为一个 Plugin 插件。这种设计具有以下特点：

1. 1. 内置集成：CRI 插件直接集成在 containerd 中，减少了额外的组件和通信开销
2. 2. 标准兼容：完全实现了 Kubernetes CRI 接口规范，确保与 Kubernetes 的完美兼容
3. 3. 网络管理：CRI 插件实现了 Kubelet CRI 接口中的 Image Service 和 Runtime Service，管理容器和镜像，调用 CNI 插件给 Pod 配置网络
4. 4. 模块化架构：采用插件化设计，各组件职责明确，便于维护和扩展
5. 5. 高性能：直接与 containerd 核心交互，避免了额外的网络调用，提供更好的性能

2. 整体架构

本章深入分析 containerd CRI Plugin 的整体架构设计，包括核心组件的职责分工、接口定义以及各组件间的协作关系。通过理解架构设计，可以更好地掌握 CRI 插件如何实现 Kubernetes 容器运行时接口规范。

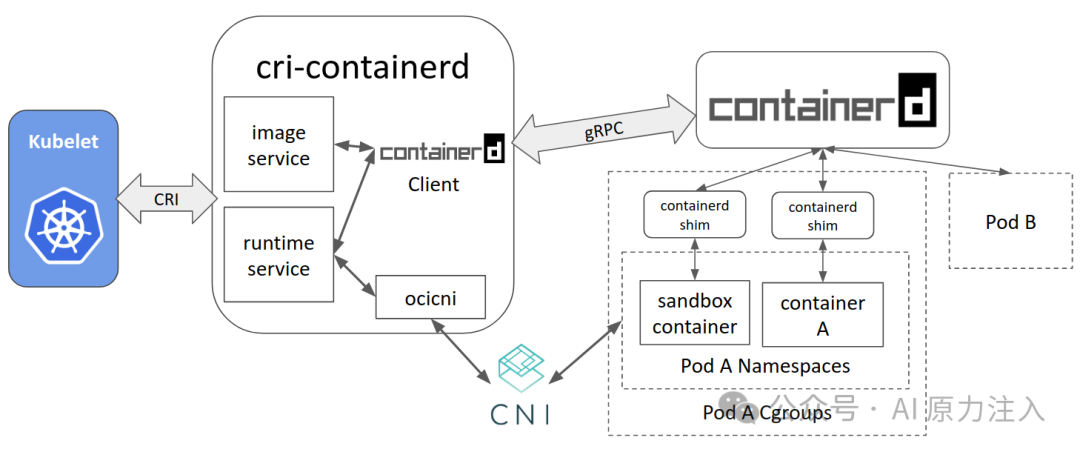

2.1 整体架构图

2.2 核心组件

containerd CRI Plugin 的核心组件包括：

• • CRIService: 实现了 RuntimeServiceServer 和 ImageServiceServer 接口
• • Container Store: 管理容器元数据和状态
• • Sandbox Store: 管理 Pod Sandbox 元数据和状态
• • Image Store: 管理镜像元数据
• • Network Plugin: 处理网络配置
• • NRI (Node Resource Interface): 提供资源管理接口

2.2.1 CRI 服务接口定义

CRI 服务接口 (pkg/cri/sbserver/service.go)：

// CRIService 是实现 CRI 远程服务的接口
type CRIService interface {
    runtime.RuntimeServiceServer  // 实现 Runtime Service 接口
    runtime.ImageServiceServer    // 实现 Image Service 接口
    io.Closer                     // 用于优雅关闭服务

    Run() error                   // 启动服务
    Register(*grpc.Server) error  // 注册 gRPC 服务
}

2.2.2 CRI 服务结构体定义

CRI 服务实现结构 (pkg/cri/sbserver/service.go)：

// criService 实现 CRIService 接口
type criService struct {
    // 配置信息
    config criconfig.Config
    imageFSPath string

    // 操作系统接口
    os osinterface.OS

    // 存储组件
    sandboxStore       *sandboxstore.Store      // 沙箱存储
    containerStore     *containerstore.Store    // 容器存储
    imageStore         *imagestore.Store        // 镜像存储
    snapshotStore      *snapshotstore.Store     // 快照存储

    // 名称索引（确保唯一性）
    sandboxNameIndex   *registrar.Registrar     // 沙箱名称索引
    containerNameIndex *registrar.Registrar     // 容器名称索引

    // 沙箱控制器
    sandboxControllers map[criconfig.SandboxControllerMode]sandbox.Controller

    // 网络插件
    netPlugin map[string]cni.CNI

    // containerd 客户端
    client *containerd.Client

    // 流服务器（用于 exec/attach/logs）
    streamServer streaming.Server

    // 事件监控
    eventMonitor *eventMonitor

    // 初始化状态
    initialized atomic.Bool

    // CNI 网络配置监控
    cniNetConfMonitor map[string]*cniNetConfSyncer

    // 基础 OCI 规范
    baseOCISpecs map[string]*oci.Spec

    // 所有能力列表
    allCaps []string

    // 解包去重抑制器
    unpackDuplicationSuppressor kmutex.KeyedLocker

    // 容器事件通道
    containerEventsChan chan runtime.ContainerEventResponse

    // NRI API
    nri *nri.API
}

2.2.3 CRI 服务初始化

CRI 服务初始化 (pkg/cri/sbserver/service.go)：

// NewCRIService 创建新的 CRI 服务实例
func NewCRIService(config criconfig.Config, client *containerd.Client, nri *nri.API) (CRIService, error) {
    var err error
    labels := label.NewStore()

    // 1. 创建 CRI 服务实例
    c := &criService{
        config:                      config,
        client:                      client,
        os:                          osinterface.RealOS{},
        sandboxStore:                sandboxstore.NewStore(labels),
        containerStore:              containerstore.NewStore(labels),
        imageStore:                  imagestore.NewStore(client),
        snapshotStore:               snapshotstore.NewStore(),
        sandboxNameIndex:            registrar.NewRegistrar(),
        containerNameIndex:          registrar.NewRegistrar(),
        initialized:                 atomic.NewBool(false),
        netPlugin:                   make(map[string]cni.CNI),
        unpackDuplicationSuppressor: kmutex.New(),
        sandboxControllers:          make(map[criconfig.SandboxControllerMode]sandbox.Controller),
    }

    // 2. 创建容器事件通道
    c.containerEventsChan = make(chan runtime.ContainerEventResponse, 1000)

    // 3. 验证快照服务
    if client.SnapshotService(c.config.containerdConfig.Snapshotter) == nil {
        return nil, fmt.Errorf("failed to find snapshotter %q", c.config.containerdConfig.Snapshotter)
    }

    // 4. 设置镜像文件系统路径
    c.imageFSPath = imageFSPath(config.containerdRootDir, config.containerdConfig.Snapshotter)

    // 5. 初始化平台相关组件
    if err := c.initPlatform(); err != nil {
        return nil, fmt.Errorf("initialize platform: %w", err)
    }

    // 6. 创建流服务器
    c.streamServer, err = newStreamServer(c, config.StreamServerAddress, config.StreamServerPort, config.StreamIdleTimeout)
    if err != nil {
        return nil, fmt.Errorf("failed to create stream server: %w", err)
    }

    // 7. 创建事件监控器
    c.eventMonitor = newEventMonitor(c)

    // 8. 初始化 CNI 网络配置监控
    c.cniNetConfMonitor = make(map[string]*cniNetConfSyncer)
    for name, i := range c.netPlugin {
        path := c.config.NetworkPluginConfDir
        if name != defaultNetworkPlugin {
            if rc, ok := c.config.Runtimes[name]; ok {
                path = rc.NetworkPluginConfDir
            }
        }
        if path != "" {
            m, err := newCNINetConfSyncer(path, i, c.cniLoadOptions())
            if err != nil {
                return nil, fmt.Errorf("failed to create cni conf monitor for %s: %w", name, err)
            }
            c.cniNetConfMonitor[name] = m
        }
    }

    // 9. 预加载基础 OCI 规范
    c.baseOCISpecs, err = loadBaseOCISpecs(&config)
    if err != nil {
        return nil, err
    }

    // 10. 加载沙箱控制器
    c.sandboxControllers[criconfig.ModePodSandbox] = podsandbox.New(config, client, c.sandboxStore, c.os, c, c.baseOCISpecs)
    c.sandboxControllers[criconfig.ModeShim] = client.SandboxController()

    // 11. 设置 NRI API
    c.nri = nri

    return c, nil
}

2.3 接口定义

CRI 接口遵循 gRPC 协议规范，主要分为两大服务类别：

2.3.1 RuntimeService 接口

负责容器运行时的核心功能，包括：

• • 版本信息: Version - 返回运行时名称、版本和API版本
• • Pod Sandbox 管理: RunPodSandbox、StopPodSandbox、RemovePodSandbox、PodSandboxStatus、ListPodSandbox
• • Container 管理: CreateContainer、StartContainer、StopContainer、RemoveContainer、ContainerStatus、ListContainers
• • 资源管理: UpdateContainerResources - 更新容器资源配置
• • 日志管理: ReopenContainerLog - 重新打开容器日志文件
• • 执行和流式操作: ExecSync、Exec、Attach、PortForward
• • 统计和监控: ContainerStats、ListContainerStats、PodSandboxStats、ListPodSandboxStats
• • 运行时配置: UpdateRuntimeConfig、Status - 更新运行时配置和获取状态
• • 检查点: CheckpointContainer - 容器检查点功能
• • 事件流: GetContainerEvents - 获取容器事件流
• • 指标: ListMetricDescriptors、ListPodSandboxMetrics - 指标描述和Pod沙箱指标

2.3.2 ImageService 接口

负责容器镜像的全生命周期管理：

• • 镜像操作: ListImages、ImageStatus、PullImage、RemoveImage
• • 文件系统信息: ImageFsInfo

这些接口通过 containerd CRI Plugin 实现，确保与 Kubernetes 的无缝集成。

3. Runtime Service 接口时序图

Runtime Service 是 CRI 规范中负责容器和 Pod 生命周期管理的核心服务。本章通过时序图详细分析各个关键接口的执行流程，包括 Pod 沙箱的创建、停止、删除，以及容器的创建、启动、停止和删除等操作。每个接口的分析都包含完整的调用链路和关键代码实现。

3.1 RunPodSandbox 时序图

3.1.1 关键代码说明

RunPodSandbox 核心实现 (pkg/cri/sbserver/sandbox_run.go)：

// RunPodSandbox 创建并启动 pod 级别的沙箱
func (c *criService) RunPodSandbox(ctx context.Context, r *runtime.RunPodSandboxRequest) (_ *runtime.RunPodSandboxResponse, retErr error) {
    config := r.GetConfig()
    id := util.GenerateID()

    // 1. 保留沙箱名称，避免并发创建
    name := makeSandboxName(config.GetMetadata())
    if err := c.sandboxNameIndex.Reserve(name, id); err != nil {
        return nil, err
    }

    // 2. 获取沙箱控制器
    controller, err := c.getSandboxController(config, r.GetRuntimeHandler())
    if err != nil {
        return nil, err
    }

    // 3. 创建并启动沙箱
    if _, err := controller.Create(ctx, sandboxID, opts...); err != nil {
        return nil, err
    }
    if err := controller.Start(ctx, sandboxID); err != nil {
        return nil, err
    }

    // 4. 设置网络
    if err := c.setupPodNetwork(ctx, sandbox); err != nil {
        return nil, err
    }

    return &runtime.RunPodSandboxResponse{PodSandboxId: id}, nil
}

网络设置关键代码：

// setupPodNetwork 为 Pod 设置网络命名空间
func (c *criService) setupPodNetwork(ctx context.Context, sandbox *sandboxstore.Sandbox) error {
    // 获取网络插件并构建配置
    netPlugin := c.getNetworkPlugin(sandbox.RuntimeHandler)
    opts, err := cniNamespaceOpts(sandbox.ID, sandbox.Config)
    if err != nil {
        return err
    }

    // 调用 CNI 插件设置网络
    result, err := netPlugin.Setup(ctx, sandbox.ID, sandbox.NetNSPath, opts...)
    if err != nil {
        return err
    }

    logDebugCNIResult(ctx, sandbox.ID, result)
    return nil
}

3.2 StopPodSandbox 时序图

3.2.1 关键代码说明

StopPodSandbox 核心实现 (pkg/cri/sbserver/sandbox_stop.go)：

// StopPodSandbox 停止 pod 级别的沙箱
func (c *criService) StopPodSandbox(ctx context.Context, r *runtime.StopPodSandboxRequest) (*runtime.StopPodSandboxResponse, error) {
    sandboxID := r.GetPodSandboxId()

    // 1. 获取沙箱信息
    sandbox, err := c.sandboxStore.Get(sandboxID)
    if err != nil {
        return nil, fmt.Errorf("failed to find sandbox %q: %w", sandboxID, err)
    }

    // 2. 停止沙箱中的所有容器
    containers := c.containerStore.List()
    for _, container := range containers {
        if container.SandboxID == sandboxID {
            if err := c.stopContainer(ctx, container, 0); err != nil {
                logrus.WithError(err).Errorf("Failed to stop container %q", container.ID)
            }
        }
    }

    // 3. 获取沙箱控制器并停止沙箱
    controller, err := c.getSandboxController(sandbox.Config, sandbox.RuntimeHandler)
    if err != nil {
        return nil, fmt.Errorf("failed to get sandbox controller: %w", err)
    }

    if err := controller.Stop(ctx, sandboxID); err != nil {
        return nil, fmt.Errorf("failed to stop sandbox %q: %w", sandboxID, err)
    }

    return &runtime.StopPodSandboxResponse{}, nil
}

容器停止关键代码：

// stopContainer 停止指定容器
func (c *criService) stopContainer(ctx context.Context, container containerstore.Container, timeout int64) error {
    id := container.ID

    // 1. 获取 containerd 容器
    cntr, err := c.client.LoadContainer(ctx, id)
    if err != nil {
        return fmt.Errorf("failed to load container %q: %w", id, err)
    }

    // 2. 获取容器任务
    task, err := cntr.Task(ctx, nil)
    if err != nil {
        return fmt.Errorf("failed to load task for container %q: %w", id, err)
    }

    // 3. 发送 SIGTERM 信号
    if err := task.Kill(ctx, syscall.SIGTERM); err != nil {
        return fmt.Errorf("failed to send SIGTERM to container %q: %w", id, err)
    }

    // 4. 等待容器退出或超时后强制杀死
    exitCh, err := task.Wait(ctx)
    if err != nil {
        return fmt.Errorf("failed to wait for container %q: %w", id, err)
    }

    select {
    case <-exitCh:
        // 容器正常退出
    case <-time.After(time.Duration(timeout) * time.Second):
        // 超时，强制杀死容器
        if err := task.Kill(ctx, syscall.SIGKILL); err != nil {
            return fmt.Errorf("failed to kill container %q: %w", id, err)
        }
    }

    return nil
}

3.3 RemovePodSandbox 时序图

3.3.1 关键代码说明

RemovePodSandbox 核心实现 (pkg/cri/sbserver/sandbox_remove.go)：

// RemovePodSandbox 删除 pod 级别的沙箱
func (c *criService) RemovePodSandbox(ctx context.Context, r *runtime.RemovePodSandboxRequest) (*runtime.RemovePodSandboxResponse, error) {
    sandboxID := r.GetPodSandboxId()

    // 1. 获取沙箱信息
    sandbox, err := c.sandboxStore.Get(sandboxID)
    if err != nil {
        return nil, fmt.Errorf("failed to find sandbox %q: %w", sandboxID, err)
    }

    // 2. 强制停止沙箱（如果仍在运行）
    if err := c.stopPodSandbox(ctx, sandboxID); err != nil {
        logrus.WithError(err).Errorf("Failed to stop sandbox %q", sandboxID)
    }

    // 3. 清理网络配置
    if err := c.teardownPodNetwork(ctx, sandbox); err != nil {
        logrus.WithError(err).Errorf("Failed to teardown network for sandbox %q", sandboxID)
    }

    // 4. 获取沙箱控制器并删除沙箱
    controller, err := c.getSandboxController(sandbox.Config, sandbox.RuntimeHandler)
    if err != nil {
        return nil, fmt.Errorf("failed to get sandbox controller: %w", err)
    }

    if err := controller.Delete(ctx, sandboxID); err != nil {
        return nil, fmt.Errorf("failed to delete sandbox %q: %w", sandboxID, err)
    }

    // 5. 从存储中删除沙箱
    if err := c.sandboxStore.Delete(sandboxID); err != nil {
        return nil, fmt.Errorf("failed to delete sandbox %q from store: %w", sandboxID, err)
    }

    // 6. 释放沙箱名称
    c.sandboxNameIndex.ReleaseByKey(sandboxID)

    return &runtime.RemovePodSandboxResponse{}, nil
}

网络清理关键代码：

// teardownPodNetwork 清理 Pod 网络配置
func (c *criService) teardownPodNetwork(ctx context.Context, sandbox *sandboxstore.Sandbox) error {
    // 获取网络插件
    netPlugin := c.getNetworkPlugin(sandbox.RuntimeHandler)
    if netPlugin == nil {
        return errors.New("cni config not initialized")
    }

    // 构建 CNI 配置
    opts, err := cniNamespaceOpts(sandbox.ID, sandbox.Config)
    if err != nil {
        return fmt.Errorf("get cni namespace options: %w", err)
    }

    // 调用 CNI 插件清理网络
    if err := netPlugin.Remove(ctx, sandbox.ID, sandbox.NetNSPath, opts...); err != nil {
        return fmt.Errorf("failed to teardown network for sandbox %q: %w", sandbox.ID, err)
    }

    // 清理网络命名空间文件
    if sandbox.NetNSPath != "" {
        if err := unix.Unmount(sandbox.NetNSPath, unix.MNT_DETACH); err != nil {
            logrus.WithError(err).Warnf("Failed to unmount network namespace %q", sandbox.NetNSPath)
        }
        if err := os.Remove(sandbox.NetNSPath); err != nil {
            logrus.WithError(err).Warnf("Failed to remove network namespace file %q", sandbox.NetNSPath)
        }
    }

    return nil
}

3.4 CreateContainer 时序图

3.4.1 关键代码说明

CreateContainer 核心实现 (pkg/cri/sbserver/container_create.go)：

// CreateContainer 创建一个新容器
func (c *criService) CreateContainer(ctx context.Context, r *runtime.CreateContainerRequest) (_ *runtime.CreateContainerResponse, retErr error) {
    config := r.GetConfig()
    sandboxID := r.GetPodSandboxId()

    // 1. 获取沙箱信息和控制器
    sandbox, err := c.sandboxStore.Get(sandboxID)
    if err != nil {
        return nil, err
    }

    // 2. 生成容器 ID 并保留名称
    id := util.GenerateID()
    name := makeContainerName(config.GetMetadata(), sandbox.Metadata)
    if err := c.containerNameIndex.Reserve(name, id); err != nil {
        return nil, err
    }

    // 3. 创建容器规范和 IO
    spec, err := c.buildContainerSpec(id, sandboxID, sandbox.Pid, sandbox.NetNSPath, config, r.GetSandboxConfig(), &image.ImageSpec, sandbox.RuntimeHandler)
    if err != nil {
        return nil, err
    }

    containerIO, err := cio.NewContainerIO(id, cio.WithNewFIFOs(filepath.Join(c.config.StateDir, "io"), config.GetTty(), config.GetStdin()))
    if err != nil {
        return nil, err
    }

    // 4. 创建 containerd 容器并添加到存储
    cntr, err := c.client.NewContainer(ctx, id, containerd.WithSpec(spec), containerd.WithContainerLabels(containerLabels))
    if err != nil {
        return nil, err
    }

    container, err := containerstore.NewContainer(config.GetMetadata(), spec, id, image.ID, image.ImageSpec, sandboxID, config, r.GetSandboxConfig(), containerIO)
    if err != nil {
        return nil, err
    }

    if err := c.containerStore.Add(container); err != nil {
        return nil, err
    }

    return &runtime.CreateContainerResponse{ContainerId: id}, nil
}

容器规范构建关键代码：

// buildContainerSpec 构建容器的 OCI 规范
func (c *criService) buildContainerSpec(id, sandboxID string, sandboxPid uint32, sandboxNSPath string, config *runtime.ContainerConfig, sandboxConfig *runtime.PodSandboxConfig, imageConfig *imagespec.ImageConfig, runtimeHandler string) (*runtimespec.Spec, error) {
    // 1. 创建基础规范
    specOpts := []oci.SpecOpts{
        oci.WithImageConfig(imageConfig),
        oci.WithTTY(config.GetTty()),
        oci.WithUsername(config.GetImage().GetUsername()),
    }

    // 2. 设置命令和环境变量
    if len(config.GetCommand()) > 0 {
        specOpts = append(specOpts, oci.WithProcessArgs(config.GetCommand()...))
    } else if len(imageConfig.Cmd) > 0 {
        specOpts = append(specOpts, oci.WithProcessArgs(imageConfig.Cmd...))
    }

    env := append(imageConfig.Env, kubeEnvs...)
    for _, e := range config.GetEnvs() {
        env = append(env, e.GetKey()+"="+e.GetValue())
    }
    specOpts = append(specOpts, oci.WithEnv(env))

    // 3. 设置工作目录和挂载点
    if config.GetWorkingDir() != "" {
        specOpts = append(specOpts, oci.WithProcessCwd(config.GetWorkingDir()))
    } else if imageConfig.WorkingDir != "" {
        specOpts = append(specOpts, oci.WithProcessCwd(imageConfig.WorkingDir))
    }

    for _, mount := range config.GetMounts() {
        specOpts = append(specOpts, oci.WithMounts([]runtimespec.Mount{
            {
                Source:      mount.GetHostPath(),
                Destination: mount.GetContainerPath(),
                Type:        "bind",
                Options:     []string{"rbind", "rw"},
            },
        }))
    }

    return oci.GenerateSpec(ctx, nil, specOpts...)
}

3.5 StartContainer 时序图

3.5.1 关键代码说明

StartContainer 核心实现 (pkg/cri/sbserver/container_start.go)：

// StartContainer 启动容器
func (c *criService) StartContainer(ctx context.Context, r *runtime.StartContainerRequest) (*runtime.StartContainerResponse, error) {
    containerID := r.GetContainerId()

    // 1. 获取容器信息
    container, err := c.containerStore.Get(containerID)
    if err != nil {
        return nil, fmt.Errorf("failed to find container %q: %w", containerID, err)
    }

    // 2. 检查容器状态
    if container.Status.State() == runtime.ContainerState_CONTAINER_RUNNING {
        return &runtime.StartContainerResponse{}, nil
    }

    // 3. 获取 containerd 容器
    cntr, err := c.client.LoadContainer(ctx, containerID)
    if err != nil {
        return nil, fmt.Errorf("failed to load container %q: %w", containerID, err)
    }

    // 4. 设置容器启动状态
    if err := c.containerStore.UpdateStatus(containerID, containerstore.Status{
        State:     runtime.ContainerState_CONTAINER_RUNNING,
        StartedAt: time.Now().UnixNano(),
    }); err != nil {
        return nil, fmt.Errorf("failed to update container status: %w", err)
    }

    // 5. 创建并启动容器任务
    task, err := cntr.NewTask(ctx, container.IO.IOCreate, container.IO.IOAttach)
    if err != nil {
        return nil, fmt.Errorf("failed to create task for container %q: %w", containerID, err)
    }

    if err := task.Start(ctx); err != nil {
        return nil, fmt.Errorf("failed to start task for container %q: %w", containerID, err)
    }

    // 6. 启动容器监控
    go c.monitorContainer(ctx, containerID, task)

    return &runtime.StartContainerResponse{}, nil
}

容器监控关键代码：

// monitorContainer 监控容器状态变化
func (c *criService) monitorContainer(ctx context.Context, containerID string, task containerd.Task) {
    // 等待容器退出
    exitCh, err := task.Wait(ctx)
    if err != nil {
        logrus.WithError(err).Errorf("Failed to wait for container %q", containerID)
        return
    }

    // 监听容器退出事件
    select {
    case exitStatus := <-exitCh:
        // 更新容器状态
        if err := c.containerStore.UpdateStatus(containerID, containerstore.Status{
            State:      runtime.ContainerState_CONTAINER_EXITED,
            ExitCode:   int32(exitStatus.ExitCode()),
            FinishedAt: time.Now().UnixNano(),
            Reason:     exitStatus.Error(),
        }); err != nil {
            logrus.WithError(err).Errorf("Failed to update container %q status", containerID)
        }

        // 清理容器任务
        if _, err := task.Delete(ctx); err != nil {
            logrus.WithError(err).Errorf("Failed to delete task for container %q", containerID)
        }

    case <-ctx.Done():
        logrus.Infof("Container monitor for %q cancelled", containerID)
    }
}

3.6 StopContainer 时序图

3.6.1 关键代码说明

StopContainer 核心实现 (pkg/cri/sbserver/container_stop.go)：

// StopContainer 停止容器
func (c *criService) StopContainer(ctx context.Context, r *runtime.StopContainerRequest) (*runtime.StopContainerResponse, error) {
    containerID := r.GetContainerId()
    timeout := time.Duration(r.GetTimeout()) * time.Second

    // 1. 获取容器信息
    container, err := c.containerStore.Get(containerID)
    if err != nil {
        return nil, fmt.Errorf("failed to find container %q: %w", containerID, err)
    }

    // 2. 检查容器状态
    if container.Status.State() != runtime.ContainerState_CONTAINER_RUNNING {
        return &runtime.StopContainerResponse{}, nil
    }

    // 3. 获取 containerd 容器和任务
    cntr, err := c.client.LoadContainer(ctx, containerID)
    if err != nil {
        return nil, fmt.Errorf("failed to load container %q: %w", containerID, err)
    }

    task, err := cntr.Task(ctx, nil)
    if err != nil {
        return nil, fmt.Errorf("failed to load task for container %q: %w", containerID, err)
    }

    // 4. 优雅停止容器
    if err := c.stopContainerGracefully(ctx, task, timeout); err != nil {
        return nil, fmt.Errorf("failed to stop container %q: %w", containerID, err)
    }

    // 5. 更新容器状态
    if err := c.containerStore.UpdateStatus(containerID, containerstore.Status{
        State:      runtime.ContainerState_CONTAINER_EXITED,
        FinishedAt: time.Now().UnixNano(),
    }); err != nil {
        return nil, fmt.Errorf("failed to update container status: %w", err)
    }

    return &runtime.StopContainerResponse{}, nil
}

优雅停止容器关键代码：

// stopContainerGracefully 优雅地停止容器
func (c *criService) stopContainerGracefully(ctx context.Context, task containerd.Task, timeout time.Duration) error {
    // 1. 发送 SIGTERM 信号
    if err := task.Kill(ctx, syscall.SIGTERM); err != nil {
        return fmt.Errorf("failed to send SIGTERM: %w", err)
    }

    // 2. 等待容器退出
    exitCh, err := task.Wait(ctx)
    if err != nil {
        return fmt.Errorf("failed to wait for task: %w", err)
    }

    // 3. 设置超时上下文
    timeoutCtx, cancel := context.WithTimeout(ctx, timeout)
    defer cancel()

    select {
    case exitStatus := <-exitCh:
        // 容器正常退出
        logrus.Infof("Container exited with code %d", exitStatus.ExitCode())
        return nil

    case <-timeoutCtx.Done():
        // 超时，强制杀死容器
        logrus.Warn("Container stop timeout, sending SIGKILL")
        if err := task.Kill(ctx, syscall.SIGKILL); err != nil {
            return fmt.Errorf("failed to send SIGKILL: %w", err)
        }

        // 等待强制杀死后的退出
        select {
        case <-exitCh:
            return nil
        case <-time.After(10 * time.Second):
            return errors.New("container failed to exit after SIGKILL")
        }
    }
}

3.7 RemoveContainer 时序图

3.7.1 关键代码说明

RemoveContainer 核心实现 (pkg/cri/sbserver/container_remove.go)：

// RemoveContainer 删除容器
func (c *criService) RemoveContainer(ctx context.Context, r *runtime.RemoveContainerRequest) (*runtime.RemoveContainerResponse, error) {
    containerID := r.GetContainerId()

    // 1. 获取容器信息
    container, err := c.containerStore.Get(containerID)
    if err != nil {
        return nil, fmt.Errorf("failed to find container %q: %w", containerID, err)
    }

    // 2. 强制停止容器（如果仍在运行）
    if container.Status.State() == runtime.ContainerState_CONTAINER_RUNNING {
        if err := c.stopContainer(ctx, container, 10); err != nil {
            logrus.WithError(err).Errorf("Failed to stop container %q", containerID)
        }
    }

    // 3. 获取 containerd 容器
    cntr, err := c.client.LoadContainer(ctx, containerID)
    if err != nil {
        return nil, fmt.Errorf("failed to load container %q: %w", containerID, err)
    }

    // 4. 删除容器任务（如果存在）
    task, err := cntr.Task(ctx, nil)
    if err == nil {
        if _, err := task.Delete(ctx, containerd.WithProcessKill); err != nil {
            logrus.WithError(err).Errorf("Failed to delete task for container %q", containerID)
        }
    }

    // 5. 删除 containerd 容器
    if err := cntr.Delete(ctx, containerd.WithSnapshotCleanup); err != nil {
        return nil, fmt.Errorf("failed to delete container %q: %w", containerID, err)
    }

    // 6. 清理容器 IO
    if container.IO != nil {
        container.IO.Close()
    }

    // 7. 从存储中删除容器
    if err := c.containerStore.Delete(containerID); err != nil {
        return nil, fmt.Errorf("failed to delete container %q from store: %w", containerID, err)
    }

    // 8. 释放容器名称
    c.containerNameIndex.ReleaseByKey(containerID)

    return &runtime.RemoveContainerResponse{}, nil
}

容器清理关键代码：

// cleanupContainer 清理容器相关资源
func (c *criService) cleanupContainer(ctx context.Context, container containerstore.Container) error {
    containerID := container.ID

    // 1. 清理容器挂载点
    for _, mount := range container.Config.GetMounts() {
        if mount.GetHostPath() != "" {
            if err := unix.Unmount(mount.GetContainerPath(), unix.MNT_DETACH); err != nil {
                logrus.WithError(err).Warnf("Failed to unmount %q", mount.GetContainerPath())
            }
        }
    }

    // 2. 清理容器日志文件
    logPath := container.LogPath
    if logPath != "" {
        if err := os.Remove(logPath); err != nil && !os.IsNotExist(err) {
            logrus.WithError(err).Warnf("Failed to remove log file %q", logPath)
        }
    }

    // 3. 清理容器工作目录
    if container.RootfsPath != "" {
        if err := os.RemoveAll(container.RootfsPath); err != nil {
            logrus.WithError(err).Warnf("Failed to remove rootfs %q", container.RootfsPath)
        }
    }

    // 4. 清理容器网络配置
    if container.NetNSPath != "" {
        if err := os.Remove(container.NetNSPath); err != nil && !os.IsNotExist(err) {
            logrus.WithError(err).Warnf("Failed to remove netns file %q", container.NetNSPath)
        }
    }

    return nil
}

4. Image Service 接口时序图

Image Service 负责容器镜像的全生命周期管理，是 CRI 规范中的另一个核心服务。本章深入分析镜像相关接口的实现机制，包括镜像拉取、删除、列表查询、状态检查和文件系统信息获取等操作。通过时序图展示各接口与 containerd 底层存储、镜像仓库以及本地缓存的交互过程。

4.1 PullImage 时序图

4.1.1 关键代码说明

PullImage 核心实现 (pkg/cri/sbserver/image_pull.go)：

// PullImage 拉取镜像到本地
func (c *criService) PullImage(ctx context.Context, r *runtime.PullImageRequest) (_ *runtime.PullImageResponse, retErr error) {
    imageRef := r.GetImage().GetImage()

    // 1. 解析镜像引用并创建 Resolver
    namedRef, err := docker.ParseDockerRef(imageRef)
    if err != nil {
        return nil, err
    }

    resolver, err := c.newResolver(ctx, r.GetAuth())
    if err != nil {
        return nil, err
    }

    // 2. 配置拉取选项并拉取镜像
    snapshotter := c.config.containerdConfig.Snapshotter
    if snapshotter == "" {
        snapshotter = containerd.DefaultSnapshotter
    }

    pullOpts := []containerd.RemoteOpt{
        containerd.WithResolver(resolver),
        containerd.WithPullSnapshotter(snapshotter),
        containerd.WithPullUnpack,
    }

    image, err := c.client.Pull(ctx, namedRef.String(), pullOpts...)
    if err != nil {
        return nil, err
    }

    // 3. 获取镜像配置并更新存储
    configDesc, err := image.Config(ctx)
    if err != nil {
        return nil, err
    }

    imageID := configDesc.Digest.String()
    repoTags, repoDigests := parseImageReferences([]string{imageRef})

    if err := c.updateImage(ctx, imageID, repoTags, repoDigests); err != nil {
        return nil, err
    }

    return &runtime.PullImageResponse{
        ImageRef: imageID,
    }, nil
}

认证解析关键代码：

// newResolver 创建 Docker 镜像仓库解析器
func (c *criService) newResolver(ctx context.Context, auth *runtime.AuthConfig) (remotes.Resolver, error) {
    // 1. 创建基础解析器选项
    resolverOpts := docker.ResolverOptions{
        Tracker: docker.NewInMemoryTracker(),
    }

    // 2. 处理认证信息
    if auth != nil {
        if auth.GetIdentityToken() != "" {
            resolverOpts.Credentials =func(string) (string, string, error) {
                return "", auth.GetIdentityToken(), nil
            }
        } else if auth.GetUsername() != "" {
            resolverOpts.Credentials =func(string) (string, string, error) {
                return auth.GetUsername(), auth.GetPassword(), nil
            }
        } else if auth.GetAuth() != "" {
            // 解码 base64 编码的认证信息
            decoded, err := base64.StdEncoding.DecodeString(auth.GetAuth())
            if err != nil {
                return nil, fmt.Errorf("failed to decode auth: %w", err)
            }

            parts := strings.SplitN(string(decoded), ":", 2)
            if len(parts) != 2 {
                return nil, errors.New("invalid auth format")
            }

            resolverOpts.Credentials =func(string) (string, string, error) {
                return parts[0], parts[1], nil
            }
        }
    }

    // 3. 设置 TLS 配置
    if c.config.Registry.TLS != nil {
        resolverOpts.Client = &http.Client{
            Transport: &http.Transport{
                TLSClientConfig: c.config.Registry.TLS,
            },
        }
    }

    return docker.NewResolver(resolverOpts), nil
}

镜像存储更新关键代码：

// updateImage 更新镜像存储信息
func (c *criService) updateImage(ctx context.Context, imageID string, repoTags, repoDigests []string) error {
    // 1. 获取镜像信息
    image, err := c.client.GetImage(ctx, imageID)
    if err != nil {
        return fmt.Errorf("failed to get image: %w", err)
    }

    // 2. 获取镜像大小
    size, err := image.Size(ctx)
    if err != nil {
        return fmt.Errorf("failed to get image size: %w", err)
    }

    // 3. 创建镜像元数据
    imageInfo := imagestore.Image{
        ID:          imageID,
        RepoTags:    repoTags,
        RepoDigests: repoDigests,
        Size:        uint64(size),
        Spec:        image,
        CreatedAt:   time.Now(),
        UpdatedAt:   time.Now(),
    }

    // 4. 添加到镜像存储
    return c.imageStore.Add(imageInfo)
}

4.2 RemoveImage 时序图

4.2.1 关键代码说明

RemoveImage 核心实现 (pkg/cri/sbserver/image_remove.go)：

// RemoveImage 删除指定镜像
func (c *criService) RemoveImage(ctx context.Context, r *runtime.RemoveImageRequest) (*runtime.RemoveImageResponse, error) {
    imageRef := r.GetImage().GetImage()

    // 1. 解析镜像引用
    namedRef, err := docker.ParseDockerRef(imageRef)
    if err != nil {
        return nil, fmt.Errorf("failed to parse image reference %q: %w", imageRef, err)
    }

    // 2. 检查镜像是否被容器使用
    if err := c.checkImageInUse(ctx, namedRef.String()); err != nil {
        return nil, fmt.Errorf("image is in use: %w", err)
    }

    // 3. 从镜像存储中删除
    if err := c.imageStore.Delete(namedRef.String()); err != nil {
        return nil, fmt.Errorf("failed to delete from image store: %w", err)
    }

    // 4. 删除底层镜像数据
    if err := c.client.ImageService().Delete(ctx, namedRef.String()); err != nil {
        return nil, fmt.Errorf("failed to delete image: %w", err)
    }

    return &runtime.RemoveImageResponse{}, nil
}

镜像使用检查关键代码：

// checkImageInUse 检查镜像是否被容器使用
func (c *criService) checkImageInUse(ctx context.Context, imageRef string) error {
    containers := c.containerStore.List()
    for _, container := range containers {
        if container.ImageRef == imageRef {
            return fmt.Errorf("image %q is used by container %q", imageRef, container.ID)
        }
    }
    return nil
}

4.3 ListImages 时序图

4.3.1 关键代码说明

ListImages 核心实现 (pkg/cri/sbserver/image_list.go)：

// ListImages 列出所有镜像
func (c *criService) ListImages(ctx context.Context, r *runtime.ListImagesRequest) (*runtime.ListImagesResponse, error) {
    filter := r.GetFilter()

    // 1. 从镜像存储获取所有镜像
    images := c.imageStore.List()

    // 2. 应用过滤器
    var filteredImages []imagestore.Image
    for _, img := range images {
        if c.matchImageFilter(img, filter) {
            filteredImages = append(filteredImages, img)
        }
    }

    // 3. 转换为 CRI 格式
    var criImages []*runtime.Image
    for _, img := range filteredImages {
        criImage, err := c.toCRIImage(ctx, img)
        if err != nil {
            logrus.WithError(err).Warnf("Failed to convert image %q", img.ID)
            continue
        }
        criImages = append(criImages, criImage)
    }

    return &runtime.ListImagesResponse{
        Images: criImages,
    }, nil
}

镜像过滤关键代码：

// matchImageFilter 检查镜像是否匹配过滤条件
func (c *criService) matchImageFilter(img imagestore.Image, filter *runtime.ImageFilter) bool {
    if filter == nil {
        return true
    }

    // 1. 按镜像引用过滤
    if filter.GetImage() != nil {
        imageRef := filter.GetImage().GetImage()
        if !c.matchImageRef(img, imageRef) {
            return false
        }
    }

    return true
}

// matchImageRef 检查镜像引用是否匹配
func (c *criService) matchImageRef(img imagestore.Image, ref string) bool {
    // 检查镜像 ID
    if img.ID == ref {
        return true
    }

    // 检查 RepoTags
    for _, tag := range img.RepoTags {
        if tag == ref {
            return true
        }
    }

    // 检查 RepoDigests
    for _, digest := range img.RepoDigests {
        if digest == ref {
            return true
        }
    }

    return false
}

4.4 ImageStatus 时序图

4.4.1 关键代码说明

ImageStatus 核心实现 (pkg/cri/sbserver/image_status.go)：

// ImageStatus 获取镜像状态信息
func (c *criService) ImageStatus(ctx context.Context, r *runtime.ImageStatusRequest) (*runtime.ImageStatusResponse, error) {
    imageRef := r.GetImage().GetImage()

    // 1. 解析镜像引用
    namedRef, err := docker.ParseDockerRef(imageRef)
    if err != nil {
        return nil, fmt.Errorf("failed to parse image reference %q: %w", imageRef, err)
    }

    // 2. 从镜像存储查找镜像
    img, err := c.imageStore.Get(namedRef.String())
    if err != nil {
        if err == imagestore.ErrNotExist {
            return &runtime.ImageStatusResponse{}, nil
        }
        return nil, fmt.Errorf("failed to get image: %w", err)
    }

    // 3. 转换为 CRI 格式
    criImage, err := c.toCRIImage(ctx, img)
    if err != nil {
        return nil, fmt.Errorf("failed to convert image: %w", err)
    }

    return &runtime.ImageStatusResponse{
        Image: criImage,
    }, nil
}

镜像格式转换关键代码：

// toCRIImage 将内部镜像格式转换为 CRI 格式
func (c *criService) toCRIImage(ctx context.Context, img imagestore.Image) (*runtime.Image, error) {
    // 1. 获取镜像配置
    config, err := img.Spec.Config(ctx)
    if err != nil {
        return nil, fmt.Errorf("failed to get image config: %w", err)
    }

    // 2. 解析镜像配置
    var ociConfig ocispec.Image
    if err := json.Unmarshal(config.Data, &ociConfig); err != nil {
        return nil, fmt.Errorf("failed to unmarshal image config: %w", err)
    }

    // 3. 构建 CRI 镜像对象
    criImage := &runtime.Image{
        Id:          img.ID,
        RepoTags:    img.RepoTags,
        RepoDigests: img.RepoDigests,
        Size_:       img.Size,
        Spec: &runtime.ImageSpec{
            Image: img.RepoTags[0],
        },
    }

    // 4. 设置用户信息
    if ociConfig.Config.User != "" {
        criImage.Username = ociConfig.Config.User
    }

    return criImage, nil
}

4.5 ImageFsInfo 时序图

4.5.1 关键代码说明

ImageFsInfo 核心实现 (pkg/cri/sbserver/imagefs_info.go)：

// ImageFsInfo 获取镜像文件系统使用信息
func (c *criService) ImageFsInfo(ctx context.Context, r *runtime.ImageFsInfoRequest) (*runtime.ImageFsInfoResponse, error) {
    // 1. 获取快照器使用情况
    snapshotter := c.config.containerdConfig.Snapshotter
    snapshotterUsage, err := c.getSnapshotterUsage(ctx, snapshotter)
    if err != nil {
        return nil, fmt.Errorf("failed to get snapshotter usage: %w", err)
    }

    // 2. 获取内容存储使用情况并计算总量
    contentUsage, err := c.getContentStoreUsage(ctx)
    if err != nil {
        return nil, err
    }

    totalUsed := snapshotterUsage.Size + contentUsage.Size
    totalInodes := snapshotterUsage.Inodes + contentUsage.Inodes

    // 3. 构建响应
    fsInfo := &runtime.FilesystemUsage{
        Timestamp: time.Now().UnixNano(),
        FsId: &runtime.FilesystemIdentifier{
            Mountpoint: c.config.containerdConfig.Root,
        },
        UsedBytes: &runtime.UInt64Value{Value: totalUsed},
        InodesUsed: &runtime.UInt64Value{Value: totalInodes},
    }

    return &runtime.ImageFsInfoResponse{
        ImageFilesystems: []*runtime.FilesystemUsage{fsInfo},
    }, nil
}

存储使用量统计关键代码：

// getSnapshotterUsage 获取快照器存储使用量
func (c *criService) getSnapshotterUsage(ctx context.Context, snapshotter string) (*UsageInfo, error) {
    snapshotService := c.client.SnapshotService(snapshotter)

    // 1. 遍历所有快照并计算使用量
    var totalSize, totalInodes uint64
    err := snapshotService.Walk(ctx,func(ctx context.Context, info snapshots.Info) error {
        usage, err := snapshotService.Usage(ctx, info.Name)
        if err != nil {
            return nil
        }
        totalSize += uint64(usage.Size)
        totalInodes += uint64(usage.Inodes)
        return nil
    })
    if err != nil {
        return nil, err
    }

    return &UsageInfo{Size: totalSize, Inodes: totalInodes}, nil
}

// getContentStoreUsage 获取内容存储使用量
func (c *criService) getContentStoreUsage(ctx context.Context) (*UsageInfo, error) {
    contentStore := c.client.ContentStore()

    // 1. 遍历所有内容并计算使用量
    var totalSize, totalInodes uint64
    err := contentStore.Walk(ctx,func(info content.Info) error {
        totalSize += uint64(info.Size)
        totalInodes++
        return nil
    })
    if err != nil {
        return nil, err
    }

    return &UsageInfo{Size: totalSize, Inodes: totalInodes}, nil
}

5. 总结

containerd CRI Plugin 通过清晰的接口设计和模块化的架构，实现了对容器和镜像的完整生命周期管理。每个接口都有明确的职责分工，通过时序图可以清楚地看到各组件之间的交互关系和数据流向。

主要特点:

1. 1. 模块化设计: 各组件职责明确，便于维护和扩展
2. 2. 状态管理: 完善的状态机制确保操作的一致性
3. 3. 错误处理: 全面的错误处理和资源清理机制
4. 4. 性能优化: 多种优化策略提升系统性能
5. 5. 标准兼容: 完全符合 CRI 规范要求

核心优势:

• • 高性能: 基于 containerd 的高效容器运行时
• • 可扩展: 支持多种运行时和网络插件
• • 稳定性: 成熟的错误处理和恢复机制
• • 兼容性: 完全兼容 Kubernetes CRI 接口规范

这种设计使得 containerd 能够作为 Kubernetes 的可靠容器运行时，为云原生应用提供稳定高效的容器管理服务。
