HDFS 分布式文件系统原理与设计

HDFS 分布式文件系统原理与设计

学习目标

通过本文的学习，读者将能够：

1. 1. 理解 HDFS 的设计理念：掌握 HDFS 从 GFS 继承的核心思想和开源化改进
2. 2. 掌握 HDFS 架构设计：深入理解 NameNode-DataNode 架构和各组件的职责
3. 3. 熟悉数据存储机制：了解数据块管理、副本策略和数据一致性保证
4. 4. 掌握关键技术特性：理解容错机制、负载均衡和性能优化策略
5. 5. 了解发展历程：认识 HDFS 从 0.x 到 3.x 的技术演进和架构改进

1. 引言：从 GFS 到 HDFS 的开源之路

2003 年，Google 发表了具有里程碑意义的论文《The Google File System》[1]，首次向学术界和工业界展示了如何构建大规模分布式文件系统。GFS 的成功不仅解决了 Google 内部的海量数据存储问题，更重要的是，它为整个行业提供了分布式存储系统设计的理论基础和实践指导。

相关文章：Google File System (GFS)：大规模分布式存储系统的设计与实现

1.1 GFS 的重要影响

GFS 论文的发表产生了深远的影响 [1]：

理论贡献：

• • 设计理念创新：提出了基于商用硬件构建大规模存储系统的设计思路
• • 一致性模型：引入了宽松一致性模型，平衡了性能、可用性和一致性
• • 故障处理：将硬件故障视为常态，设计了完善的容错机制
• • 架构模式：确立了 Master-Slave 架构在分布式存储中的经典地位

实践指导：

• • 工程实现：证明了在商用硬件上构建 PB 级存储系统的可行性
• • 性能优化：针对大文件和顺序访问模式的优化策略
• • 运维经验：大规模集群的管理和维护经验

1.2 开源分布式文件系统的需求

尽管 GFS 论文提供了宝贵的设计思路，但 Google 并未开源其实现，这给学术界和工业界带来了挑战 [2]：

技术壁垒：

• • 实现复杂性：从论文到工程实现存在巨大的技术鸿沟
• • 细节缺失：论文无法涵盖所有实现细节和工程优化
• • 平台依赖：GFS 与 Google 内部基础设施紧密耦合

市场需求：

• • 互联网公司：Yahoo!、Facebook 等公司面临类似的大数据挑战
• • 学术研究：研究机构需要开源实现进行算法验证和改进
• • 商业应用：企业需要可部署的分布式存储解决方案

1.3 HDFS 的诞生背景

在这样的背景下，HDFS 应运而生，成为了 GFS 思想的开源实现 [3]：

开源优势：

• • 技术透明：完全开源，便于学习、研究和改进
• • 社区驱动：活跃的开源社区推动技术快速发展
• • 生态完整：与 Hadoop 生态系统紧密集成
• • 商业友好：Apache 许可证支持商业应用

设计目标：

• • 高容错性：在商用硬件上提供高可靠性
• • 高吞吐量：优化大数据集的批处理性能
• • 可扩展性：支持从几个节点到数千个节点的扩展
• • 简单性：提供简单一致的文件系统接口

2. HDFS 的起源与发展历程

2.1 技术背景与挑战

2.1.1 Nutch 项目的技术困境

HDFS 的历史可以追溯到 2002 年的 Nutch 项目 [5]。Nutch 是一个开源的网络搜索引擎项目，由 Doug Cutting 和 Mike Cafarella 在 Apache 软件基金会下开发。

表 2-1 Nutch 项目面临的核心技术挑战：

2.1.2 Google 论文的技术启发

2003 年和 2004 年，Google 相继发表了 GFS 和 MapReduce 论文 [1,6]，为分布式存储和计算提供了理论基础和实践指导：

GFS 论文的核心贡献：

1. 1. 分布式存储理论：证明了在商用硬件上构建大规模分布式文件系统的可行性
2. 2. 容错设计范式：将硬件故障视为常态，通过软件层面实现系统容错
3. 3. 一致性模型简化：通过放宽一致性要求来提高系统性能和可用性
4. 4. Master-Slave 架构模式：集中式元数据管理与分布式数据存储的有效结合

MapReduce 论文的重要影响：

1. 1. 分布式计算抽象：提供了简单而强大的并行计算编程模型
2. 2. 数据本地性原理：计算向数据迁移，最小化网络传输开销
3. 3. 自动容错机制：系统自动处理节点故障和任务重试
4. 4. 编程复杂性简化：将复杂的分布式计算抽象为 Map 和 Reduce 操作

2.2 Hadoop 项目的诞生与发展

2.2.1 项目启动与架构重构

受到 Google 论文的启发，Doug Cutting 决定重新设计 Nutch 的架构 [5]：

关键设计决策：

• • 存储与计算分离：将分布式文件系统和计算框架解耦
• • 开源实现策略：基于 Google 论文开发开源版本
• • 模块化架构设计：创建可重用的分布式系统组件
• • 社区驱动发展：建立开源社区推动项目持续发展

表 2-2 Hadoop 项目发展里程碑：

2.2.2 Yahoo! 的关键贡献

Yahoo! 在 Hadoop 早期发展中发挥了关键作用，提供了从概念验证到生产应用的重要支持 [27]：

表 2-3 Yahoo! 对 Hadoop 的多维度资源投入：

核心技术贡献：

1. 1. 性能优化领域：

• • 网络传输优化：改进数据传输效率和网络带宽利用率
• • 内存管理优化：优化 NameNode 内存使用，提高元数据处理能力
• • 并发控制改进：提高系统并发处理能力和响应性能

• • 故障检测机制：改进节点故障检测的准确性和及时性
• • 数据恢复流程：优化副本修复和数据恢复的效率
• • 监控管理工具：开发集群监控和运维管理工具

2.3 HDFS 版本演进与技术发展

2.3.1 早期发展阶段（2006-2009）

表 2-4 Hadoop 0.x 时代的技术建立：

2.3.2 成熟发展阶段（2009-2012）

Hadoop 1.x 时代的技术成熟：

关键技术改进：

1. 1. 性能优化维度：

   表 2-5 Hadoop 1.x 时代的性能优化措施：

   优化领域	具体措施	技术效果
   网络优化	数据传输管道优化	提高数据传输效率和吞吐量
   网络拓扑感知机制	减少跨机架数据传输开销
   存储优化	块大小调整（128MB）	平衡存储效率和访问性能
   存储空间利用率提升	减少存储空间浪费
   元数据优化	NameNode 内存管理优化	提高元数据处理能力和响应速度
   文件系统操作性能提升	优化常用操作的执行效率

2. 2. 功能扩展维度：

• • 配额管理系统：支持存储配额和文件数量配额控制
• • 权限控制机制：实现基础的文件系统权限管理
• • 监控管理工具：提供集群监控和运维管理功能

2.3.3 架构革新阶段（2012-2017）

Hadoop 2.x 时代的重大突破：

HDFS Federation 技术：

表 2-6 HDFS Federation 技术架构组件：

HDFS High Availability (HA) 技术：

消除 NameNode 单点故障的高可用性解决方案：

1. 1. Active-Standby 架构设计：

• • Active NameNode：提供正常的文件系统服务
• • Standby NameNode：保持热备份状态，随时准备接管服务
• • 共享存储机制：确保元数据在 Active 和 Standby 之间同步
• • 自动故障转移：基于 ZooKeeper 的自动故障检测和切换

2.3.4 现代化发展阶段（2017-至今）

Hadoop 3.x 时代的技术创新：

表 2-8 纠删码 (Erasure Coding) 技术对比：

其他重要技术进展：

1. 1. 多 Standby NameNode 支持：进一步提升系统可用性
2. 2. Intra-DataNode Balancer：节点内部磁盘负载均衡
3. 3. 云原生和容器化支持：Kubernetes 集成和 Docker 容器支持
4. 4. 异构存储支持：SSD、HDD 等不同存储介质的智能管理

2.4 HDFS 设计原则与核心理念

HDFS 在发展过程中形成了独特的设计理念和技术特色 [2]：

2.4.1 核心技术挑战

HDFS 需要解决的核心技术挑战包括：

硬件故障常态化：

在大规模集群中，硬件故障不是异常而是常态 [2,3]。HDFS 必须能够：

• • 自动检测故障：快速识别节点、磁盘、网络故障
• • 透明故障恢复：在不影响应用的情况下恢复数据
• • 数据完整性保证：确保故障不会导致数据丢失或损坏
• • 服务连续性：故障期间系统仍能提供服务

海量数据存储：

HDFS 需要支持 PB 级别的数据存储：

• • 水平扩展：通过增加节点线性扩展存储容量
• • 负载均衡：数据在集群中均匀分布
• • 存储效率：最大化存储空间利用率
• • 访问性能：保证大数据集的高吞吐量访问

简化一致性模型：

为了提高性能，HDFS 采用了简化的一致性模型：

• • 一次写入，多次读取：文件一旦写入完成就不再修改
• • 顺序写入：支持在文件末尾追加数据
• • 最终一致性：副本之间可能存在短暂的不一致
• • 强一致性保证：通过租约机制保证写入一致性

2.4.2 设计假设和目标

HDFS 基于以下设计假设 [3]：

表 2-9 HDFS 硬件假设与设计考虑：

应用特征假设：

1. 1. 大文件优先：

• • 文件大小：通常为 GB 到 TB 级别
• • 块大小：默认 128MB，远大于传统文件系统
• • 元数据开销：相对于数据量，元数据占比很小

• • 写入模式：一次写入，多次读取
• • 读取模式：大规模流式读取
• • 随机访问：不优化小规模随机读写
• • 追加写入：支持在文件末尾追加数据

性能目标：

• • 高吞吐量：优化大数据集的批处理性能
• • 数据本地性：计算向数据迁移，减少网络传输
• • 可扩展性：支持线性扩展到数千个节点
• • 成本效益：在商用硬件上实现企业级存储

2.4.3 与传统文件系统的差异

HDFS 与传统文件系统在多个方面存在显著差异：

表 3-1 HDFS 与传统文件系统架构差异对比：

性能特征差异：

3. HDFS 系统架构设计

3.1 分布式系统设计理论基础

在深入分析 HDFS 架构之前，我们需要理解分布式系统设计的基本理论和原则。HDFS 的架构设计体现了分布式系统设计中的多个重要理论和模式。

3.1.1 分布式系统设计原理

表 3-2 分布式系统基本挑战与 HDFS 应对策略：

3.1.2 核心设计模式分析

3.1.2.1 Master-Slave 模式

理论基础：集中式控制 vs 分布式控制的权衡

优势分析：

• • 简化一致性管理：单点决策避免分布式共识开销
• • 降低设计复杂度：集中式逻辑便于理解和维护
• • 便于全局优化决策：全局视图支持最优资源分配

劣势分析：

• • 单点故障风险：Master 故障影响整个系统可用性
• • 可扩展性瓶颈：Master 处理能力限制系统规模
• • 性能集中化限制：所有请求经过 Master 形成瓶颈

HDFS 创新改进：

• • Federation：多 NameNode 水平扩展，突破单点限制
• • HA 机制：主备切换解决单点故障，提升可用性
• • 智能缓存：减轻 Master 负载，提升响应性能

3.1.2.2 数据分片模式

理论基础：分而治之的分布式数据管理

HDFS 实现机制：

• • 文件分块：文件分割为固定大小的块 (Block，默认 128MB)
• • 分布存储：块在多个 DataNode 间均匀分布
• • 并行处理：多块同时读写，显著提升 I/O 性能

关键设计权衡：

3.1.2.3 副本模式

理论基础：冗余提升可靠性和可用性

HDFS 副本策略：

• • 三副本设计：在成本和可靠性间找到最佳平衡点
• • 机架感知：智能副本放置，优化容错和性能
• • 动态管理：自动检测和修复副本不足问题

表 3-3 HDFS 副本机制理论分析模型：

可靠性计算公式：

系统可靠性 R = 1 - (1-r)^n
其中：r = 单节点可靠性，n = 副本数

表 3-4 成本效益分析：

3.1.3 架构设计权衡分析

3.1.3.1 CAP 定理与 HDFS 选择

HDFS 在 CAP 定理的框架下做出了明确的设计选择：

CAP 定理：在分布式系统中，一致性 (Consistency)、可用性 (Availability)和分区容错性 (Partition Tolerance) 三者不可兼得，最多只能同时满足两个。

图 3-1 CAP 定理与 HDFS 架构选择：

                    CAP 定理
                       │
        ┌──────────────┼──────────────┐
        │              │              │
    一致性 (C)      可用性 (A)    分区容错性 (P)
        │              │              │
        └──────────────┼──────────────┘
                       │
                  HDFS 选择
                       │
                   CP 系统
                       │
        ┌──────────────┼──────────────┐
        │              │              │
   优先保证        在网络分区时      通过 HA 机制
   数据一致性      可能牺牲部分      提升可用性
                   可用性

表 3-5 HDFS 的 CP 系统选择：

3.1.3.2 性能与一致性权衡

HDFS 在性能与一致性之间做出了精心的权衡设计：

表 3-6 HDFS 性能与一致性权衡设计：

一致性级别分析：

强一致性 ←→ 弱一致性
    ↑           ↑
元数据操作    数据操作
(NameNode)   (DataNode)
    ↓           ↓
  低性能       高性能
  高可靠性     高吞吐量

3.1.3.3 可扩展性设计模式

1. 1. 水平扩展 (Scale-Out)：

   理论基础：通过增加节点数量实现容量和性能的线性增长

   数据层扩展：

   扩展前: [NameNode] → [DataNode1] [DataNode2] [DataNode3]
                         ↓ 添加节点
   扩展后: [NameNode] → [DataNode1] [DataNode2] [DataNode3] [DataNode4] [DataNode5]

   元数据层扩展：

   传统架构: [单一 NameNode] → 扩展瓶颈
                ↓ Federation 改进
   Federation: [NameNode1] [NameNode2] [NameNode3] → 水平扩展
               ↓           ↓           ↓
           [/user/*]   [/data/*]   [/tmp/*]

• • HDFS Federation：多个独立的 NameNode 并行工作
• • 命名空间分片：不同 NameNode 管理不同目录树
• • 突破瓶颈：避免单点限制，实现真正的水平扩展

• • 动态扩容：添加更多 DataNode 增加存储容量
• • 线性增长：存储和计算能力随节点数线性扩展
• • 自动均衡：智能负载均衡和数据分布

升级前: [4 核 CPU + 8GB 内存 + 1TB 存储] → 性能瓶颈
                  ↓ 硬件升级
升级后: [16 核 CPU + 64GB 内存 + 10TB 存储] → 性能提升

• • 成本效益递减：硬件升级成本呈指数增长
• • 物理极限：单机性能存在硬件天花板
• • 扩展性差：无法解决根本的可扩展性问题

3.2 整体架构概览

基于上述分布式系统设计理论，HDFS 采用经典的 Master-Slave 架构模式，这种设计在简化系统复杂性的同时，也为大规模分布式存储提供了有效的解决方案 [2]。

3.2.1 架构设计考量

Master-Slave 架构的选择：

HDFS 选择 Master-Slave 架构的主要原因包括 [2]：

1. 1. 简化设计复杂性：

• • 集中式元数据管理：避免分布式元数据一致性问题
• • 统一决策中心：所有重要决策由 Master 节点统一制定
• • 简化客户端逻辑：客户端只需与 Master 交互获取元数据

• • 元数据操作频率：元数据操作相对较少，集中管理可行
• • 数据操作模式：大文件顺序访问为主，适合简单架构
• • 一致性要求：简化的一致性模型降低了架构复杂性

• • 开发复杂度：相比分布式元数据管理更容易实现
• • 调试和维护：集中式架构更容易调试和维护
• • 性能可预测：行为模式相对简单，性能更可预测

表 3-8 架构权衡分析：

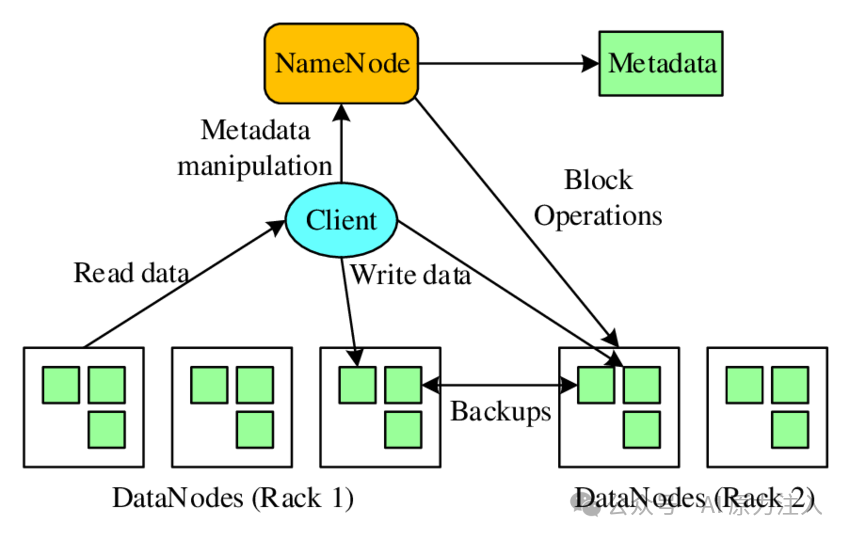

3.2.2 核心组件概述

HDFS 主要由三个核心组件构成：

图 3-2 HDFS 核心组件架构图：

┌─────────────────┐    ┌─────────────────┐
│   NameNode      │    │   DataNode      │
│  (元数据管理)     │    │  (数据存储)      │
│                 │    │                 │
│ ┌─────────────┐ │    │ ┌─────────────┐ │
│ │ 命名空间     │ │    │ │ 数据块       │ │
│ │ 目录树       │ │    │ │ 副本管理     │ │
│ │ 文件属性     │ │◄──►│ │ 完整性检查    │ │
│ │ 块映射       │ │    │ │ 心跳报告     │ │
│ └─────────────┘ │    │ └─────────────┘ │
└─────────────────┘    └─────────────────┘
         ▲                       ▲
         │                       │
         ▼                       ▼
┌─────────────────────────────────────────┐
│              Client                     │
│            (客户端接口)                   │
│                                         │
│ ┌─────────────┐ ┌─────────────────────┐ │
│ │ 文件操作 API  │ │ 数据读写管道          │ │
│ │ 元数据缓存    │ │ 错误处理和重试        │ │
│ │ 负载均衡     │ │ 数据本地性优化         │ │
│ └─────────────┘ └─────────────────────┘ │
└─────────────────────────────────────────┘

数据流和控制流分离：

HDFS 采用数据流和控制流分离的设计：

1. 1. 控制流：

• • 路径：Client ↔ NameNode
• • 内容：元数据操作、文件系统命令、权限检查
• • 特点：频率相对较低，延迟敏感

• • 路径：Client ↔ DataNode
• • 内容：实际数据读写、块传输、校验和验证
• • 特点：数据量大，吞吐量敏感

这种分离设计的优势：

• • 减轻 NameNode 负载：NameNode 不参与数据传输
• • 提高数据传输效率：数据直接在 Client 和 DataNode 间传输
• • 增强系统可扩展性：数据传输不受 NameNode 性能限制
• • 优化网络利用：避免数据通过 NameNode 的额外网络跳转

3.3 NameNode

NameNode 是 HDFS 的核心组件，负责管理文件系统的命名空间和协调整个集群的操作 [3]。

3.3.1 核心职责

元数据管理：

表 3-9 NameNode 维护的元数据类型：

具体管理内容：

1. 1. 文件系统命名空间：

• • 目录结构：维护类似 Unix 的层次化目录结构
• • 文件属性：文件大小、创建时间、修改时间、权限等
• • 路径解析：将文件路径解析为对应的元数据
• • 命名空间操作：创建、删除、重命名文件和目录

• • 块分配：为新文件分配数据块
• • 副本策略：决定副本数量和放置位置
• • 块状态跟踪：监控所有数据块的状态
• • 损坏块处理：识别和修复损坏的数据块

集群协调：

NameNode 作为集群的协调中心，负责：

1. 1. DataNode 管理：

• • 注册管理：DataNode 启动时向 NameNode 注册
• • 心跳监控：定期接收 DataNode 的心跳信息
• • 状态跟踪：维护所有 DataNode 的健康状态
• • 容量管理：跟踪每个 DataNode 的存储使用情况

• • 数据分布监控：监控集群中数据分布情况
• • 均衡策略制定：制定数据重新分布策略
• • 迁移任务调度：协调数据块的迁移操作

• • 权限控制：文件和目录的访问权限管理
• • 用户认证：用户身份验证和授权
• • 审计日志：记录所有文件系统操作

3.3.2 元数据存储策略

内存存储设计：

NameNode 将所有元数据存储在内存中，以提供快速的访问性能：

表 3-10 NameNode 内存存储设计：

内存使用估算：

每个文件和目录大约占用 150 字节内存：

• • INode 对象：约 100 字节
• • 块引用：每个块约 24 字节
• • 其他开销：约 26 字节

示例计算：

假设集群存储：

• • 1000 万个文件
• • 平均每个文件 3 个块
• • 副本系数为 3

内存使用计算：

• • 文件元数据：10M × 150B = 1.5GB
• • 块元数据：30M × 24B = 720MB
• • 总计：约 2.2GB

持久化机制：

为了保证元数据的持久性，NameNode 采用以下机制：

1. 1. FSImage：

• • 完整快照：文件系统元数据的完整镜像
• • 定期生成：通过 Checkpoint 机制定期生成
• • 启动加载：NameNode 启动时加载最新的 FSImage

• • 操作日志：记录所有文件系统修改操作
• • 实时写入：每个操作立即写入 EditLog
• • 故障恢复：通过重放 EditLog 恢复最新状态

1. 1. SecondaryNameNode 请求 Checkpoint
2. 2. NameNode 滚动 EditLog
3. 3. SecondaryNameNode 下载 FSImage 和 EditLog
4. 4. SecondaryNameNode 合并生成新的 FSImage
5. 5. NameNode 下载新的 FSImage
6. 6. NameNode 更新本地 FSImage

3.3.3 高可用性设计

单点故障问题：

传统的 HDFS 架构中，NameNode 是单点故障：

• • 服务中断：NameNode 故障导致整个集群不可用
• • 数据风险：元数据丢失可能导致数据无法访问
• • 恢复时间：重启和恢复过程可能需要较长时间

HA 解决方案：

Hadoop 2.x 引入了 NameNode HA 机制：

图 3-3 NameNode HA 机制：

┌─────────────────┐    ┌─────────────────┐
│ Active NameNode │    │Standby NameNode │
│                 │    │                 │
│ ┌─────────────┐ │    │ ┌─────────────┐ │
│ │ 提供服务     │ │    │ │ 热备份状态    │ │
│ │ 处理请求     │ │    │ │ 同步元数据    │ │
│ │ 更新元数据    │ │    │ │ 准备接管     │ │
│ └─────────────┘ │    │ └─────────────┘ │
└─────────────────┘    └─────────────────┘
         │                       │
         └───────────┬───────────┘
                     │
         ┌─────────────────┐
         │  共享存储        │
         │ (QJM/NFS)       │
         │                 │
         │ ┌─────────────┐ │
         │ │ EditLog     │ │
         │ │ 元数据同步    │ │
         │ └─────────────┘ │
         └─────────────────┘

实现机制：

1. 1. 共享存储：

• • QJM (Quorum Journal Manager)：推荐的共享存储方案
• • NFS：基于网络文件系统的共享存储
• • 元数据同步：Active 和 Standby 通过共享存储同步元数据

• • ZooKeeper 协调：使用 ZooKeeper 进行领导者选举
• • ZKFC：ZKFailoverController 负责故障检测和转移
• • 自动切换：故障时自动将 Standby 提升为 Active

• • Fencing 机制：防止多个 Active NameNode 同时存在
• • 共享存储锁：通过共享存储实现互斥
• • 网络隔离：在网络分区时保证数据一致性

3.4 DataNode

DataNode 是 HDFS 的工作节点，负责实际的数据存储和管理 [3]。

3.4.1 核心功能

DataNode 的主要职责是管理本地存储的数据块：

表 3-11 DataNode 存储组件：

具体存储操作：

1. 1. 块存储：

• • 块文件管理：存储和管理数据块文件
• • 元数据维护：维护块的元数据信息
• • 校验和计算：计算和验证数据完整性
• • 版本控制：管理块的版本信息

• • 容量监控：监控本地存储空间使用情况
• • 清理机制：清理过期和无效的数据块
• • 预留空间：为系统操作预留必要空间
• • 存储策略：执行不同类型数据的存储策略

数据服务：

DataNode 为客户端提供数据读写服务：

1. 1. 读取服务：

• • 块定位：根据块 ID 定位本地块文件
• • 数据传输：将块数据传输给客户端
• • 校验验证：在传输过程中验证数据完整性
• • 性能优化：优化读取性能和网络传输

• • 块接收：接收客户端发送的数据块
• • 管道转发：在副本管道中转发数据
• • 持久化存储：将数据持久化到本地存储
• • 确认机制：向客户端确认写入完成

3.4.2 与 NameNode 的交互

注册和心跳机制：

DataNode 通过注册和心跳机制与 NameNode 保持通信：

1. 1. 启动注册
   DataNode → NameNode: 注册请求
   NameNode → DataNode: 注册确认
2. 2. 定期心跳
   DataNode → NameNode: 心跳 + 块报告
   NameNode → DataNode: 指令响应
3. 3. 块报告
   DataNode → NameNode: 完整块列表
   NameNode → DataNode: 块操作指令
4. 4. 增量报告
   DataNode → NameNode: 块变化增量
   NameNode → DataNode: 确认和指令

心跳信息内容：

每次心跳包含以下信息：

1. 1. 节点状态：

• • 存储容量：总容量、已用容量、可用容量
• • 网络状态：网络连接状态和性能指标
• • 系统负载：CPU、内存、磁盘 I/O 负载
• • 健康状态：节点和磁盘健康状况

• • 新增块：新创建或接收的数据块
• • 删除块：已删除或损坏的数据块
• • 损坏块：检测到的损坏数据块
• • 副本状态：副本的当前状态信息

指令执行：

NameNode 通过心跳响应向 DataNode 发送指令：

1. 1. 数据块操作：

• • 复制指令：复制指定块到其他 DataNode
• • 删除指令：删除指定的数据块
• • 移动指令：将块移动到其他位置
• • 验证指令：验证指定块的完整性

• • 关闭指令：优雅关闭 DataNode
• • 升级指令：执行软件升级操作
• • 配置更新：更新运行时配置
• • 维护模式：进入或退出维护模式

3.4.3 数据完整性保证

DataNode 使用校验和来保证数据完整性：

表 3-12 DataNode 校验机制：

校验和存储格式：

校验和文件结构 (.meta 文件)
├── 文件头
│   ├── 版本信息
│   ├── 校验和类型
│   └── 字节数/校验和
├── 校验和数据
│   ├── 每个 chunk 的校验和
│   ├── 按顺序存储
│   └── 固定长度记录
└── 文件尾
    ├── 块级校验和
    └── 完整性标记

损坏检测和处理：

1. 1. 检测机制：

• • 读取时检测：每次读取数据时验证校验和
• • 定期扫描：后台定期扫描所有数据块
• • 写入验证：写入完成后立即验证
• • 客户端报告：客户端发现损坏时主动报告

损坏处理流程
1. 检测损坏 → 2. 标记损坏块 → 3. 报告 NameNode
                                     ↓
6. 删除损坏副本 ← 5. 验证修复 ← 4. 从其他副本恢复

3.5 HDFS Client

HDFS Client 为应用程序提供了访问 HDFS 的接口，同时实现了许多智能优化功能 [4]。

3.5.1 客户端架构

HDFS Client 采用分层架构设计：

图 3-13 HDFS Client 架构层次：

核心组件：

1. 1. DFSClient：

• • 主要接口：提供文件系统操作的主要接口
• • 元数据管理：缓存和管理从 NameNode 获取的元数据
• • 连接管理：管理与 NameNode 和 DataNode 的连接
• • 配置管理：处理客户端配置和参数

• • 读取流：提供文件读取的输入流接口
• • 块定位：定位和访问文件的数据块
• • 故障恢复：处理读取过程中的故障和重试
• • 性能优化：实现预读取和缓存优化

• • 写入流：提供文件写入的输出流接口
• • 管道管理：管理数据写入的副本管道
• • 错误处理：处理写入过程中的错误和恢复
• • 一致性保证：确保写入操作的一致性

3.5.2 读取操作流程

文件读取的详细流程：

1. 1. 打开文件

• • Client → NameNode: 获取文件元数据
• • NameNode → Client: 返回文件元数据和块位置信息

• • Client → DataNode: 请求数据块
• • DataNode → Client: 传输块数据

• • Client: 验证接收数据的校验和
• • Client: 检测数据完整性

• • Client: 检测 DataNode 故障
• • Client → NameNode: 获取其他副本位置
• • Client → DataNode: 从其他副本读取

• • Client: 清理资源和连接

读取优化策略：

1. 1. 数据本地性：

• • 本地副本优先：优先从本地 DataNode 读取数据
• • 机架感知：其次选择同机架的 DataNode
• • 网络距离：根据网络拓扑选择最近的副本
• • 负载均衡：避免过度访问某个 DataNode

• • 预读取：提前读取后续可能需要的数据块
• • 客户端缓存：缓存最近访问的数据块
• • 操作系统缓存：利用操作系统的页缓存
• • 应用层缓存：为特定应用优化的缓存策略

• • 多块并行：同时读取多个数据块
• • 管道优化：优化数据传输管道
• • 连接复用：复用与 DataNode 的连接
• • 批量操作：批量处理多个读取请求

3.5.3 写入操作流程

文件写入的详细流程：

1. 1. 创建文件

• • Client → NameNode: 创建文件请求
• • NameNode → Client: 确认创建成功

• • Client → NameNode: 申请新的数据块
• • NameNode → Client: 返回 DataNode 列表

• • Client → DataNode1: 建立连接
• • DataNode1 → DataNode2: 建立连接
• • DataNode2 → DataNode3: 建立连接

• • Client → DataNode1: 发送数据包
• • DataNode1 → DataNode2: 转发数据包
• • DataNode2 → DataNode3: 转发数据包

• • DataNode3 → DataNode2: 确认接收
• • DataNode2 → DataNode1: 确认接收
• • DataNode1 → Client: 确认接收

• • Client → NameNode: 通知写入完成
• • NameNode: 更新元数据

写入管道机制：

HDFS 使用管道机制来提高写入效率：

写入管道示例 (副本系数=3)
Client ──→ DataNode1 ──→ DataNode2 ──→ DataNode3
   │           │           │             │
   │           ▼           ▼             ▼
   │       写入本地     写入本地        写入本地
   │           │           │             │
   │           ▼           ▼             ▼
   │       发送 ACK     发送 ACK        发送 ACK
   │           │           │             │
   ▼           ▼           ▼             ▼
确认接收 ◄─── 确认接收 ◄─── 确认接收  ◄─── 确认接收

写入优化和容错：

1. 1. 管道优化：

• • 流水线传输：数据包在管道中流水线传输
• • 并行写入：多个副本并行写入
• • 网络优化：优化网络传输效率
• • 缓冲管理：合理管理写入缓冲区

• • DataNode 故障：自动重建写入管道
• • 网络故障：重试和超时处理
• • 部分写入：处理部分写入成功的情况
• • 一致性保证：确保所有副本的一致性

• • 批量写入：批量发送数据包
• • 压缩传输：可选的数据压缩
• • 校验和计算：高效的校验和计算
• • 内存管理：优化内存使用和垃圾回收

通过这种精心设计的架构，HDFS 能够在保证数据可靠性的同时，提供高性能的分布式存储服务，为大数据应用提供了坚实的基础。

4. 数据存储与管理机制

4.1 数据块管理

数据块（Block）是 HDFS 存储的基本单位，HDFS 将大文件分割成固定大小的数据块进行存储和管理 [2]。这种设计是 HDFS 能够处理大规模数据的关键技术之一。

4.1.1 块存储设计原理

HDFS 采用大块存储（默认 128MB）相比传统文件系统有显著优势：

1. 1. 减少元数据开销：

• • 元数据量减少：大块意味着更少的块数量，从而减少元数据
• • 内存使用优化：NameNode 内存压力减小
• • 管理复杂度降低：需要跟踪的块数量大幅减少

• • 网络开销减少：减少网络连接建立和断开的开销
• • 传输效率提升：大块传输更充分利用网络带宽
• • 磁盘 I/O 优化：减少磁盘寻道时间，提高顺序读写性能

• • 副本管理简化：更少的副本需要管理
• • 负载均衡优化：块迁移的粒度更大，效果更明显
• • 故障恢复加速：更少的块需要恢复

表 4.1 块大小选择考虑：

4.1.2 块标识和版本管理

每个数据块都有唯一的标识符，用于在分布式环境中准确定位和管理：

表 4.2 块标识和版本管理组件：

版本管理机制：

1. 1. Generation Stamp 作用：

• • 版本控制：每次块更新都会增加 Generation Stamp
• • 一致性保证：确保所有副本具有相同的版本
• • 过期检测：识别和清理过期的副本

TEMPORARY → RBW → FINALIZED
    ↓        ↓        ↓
 临时状态   写入中    已完成

4.1.3 块分配和回收

块分配策略：

HDFS 采用智能的块分配策略来优化性能和可靠性：

1. 1. 空间均衡分配：

• • 可用空间考虑：优先选择可用空间较多的 DataNode
• • 负载均衡：避免某些节点过载
• • 容量规划：预留一定的空间用于临时操作

• • 机架感知：考虑网络拓扑结构进行分配
• • 本地性优化：优先选择网络距离较近的节点
• • 带宽优化：避免网络瓶颈

块回收机制：

1. 文件删除 → 2. 标记删除 → 3. 垃圾回收 → 4. 空间释放

4.2 副本机制与策略

4.2.1 副本机制设计原理

HDFS 通过多副本机制实现数据的高可靠性和高可用性 [2]：

副本机制的核心目标：

1. 1. 数据可靠性：防止硬件故障导致的数据丢失
2. 2. 读取性能：通过多个副本提供并行读取能力
3. 3. 负载分散：将读取负载分散到多个节点
4. 4. 故障恢复：快速从其他副本恢复数据

表 4.3 副本数量策略：

4.2.2 副本放置策略

机架感知副本放置：

HDFS 采用机架感知的副本放置策略来平衡可靠性、性能和网络带宽使用 [3]：

默认副本放置策略 (副本数=3)

• • 第一个副本：写入客户端所在节点
• • 第二个副本：不同机架的随机节点
• • 第三个副本：第二个副本同机架的不同节点

网络拓扑示例：

• • 机架 1: [DataNode1, DataNode2, DataNode3]
• • 机架 2: [DataNode4, DataNode5, DataNode6]

副本分布：

• • 副本 1：DataNode1 (客户端本地)
• • 副本 2：DataNode4 (不同机架)
• • 副本 3：DataNode5 (与副本 2 同机架)

放置策略优势：

1. 1. 可靠性保证：

• • 机架级容错：能够容忍整个机架故障
• • 节点级容错：能够容忍多个节点故障
• • 数据分散：避免数据集中在少数节点

• • 写入性能：第一个副本写入本地，减少网络传输
• • 读取性能：优先从本地或同机架读取
• • 网络带宽：减少跨机架网络流量

4.2.3 副本维护和修复

NameNode 持续监控所有副本的状态：

表 4.4 副本状态监控机制：

副本修复流程：

1. 1. 检测副本不足
   NameNode 发现某块副本数 < 目标副本数
2. 2. 选择源副本
   从现有副本中选择健康的源副本
3. 3. 选择目标节点
   根据放置策略选择目标 DataNode
4. 4. 执行复制
   指示源 DataNode 复制到目标 DataNode
5. 5. 验证完成
   确认复制成功，更新副本信息

4.3 数据一致性保证

4.3.1 一致性模型

HDFS 采用简化的一致性模型来平衡性能和一致性 [4]：

写入一致性：

1. 1. 单写入者模型：

• • 独占写入：同一时间只有一个客户端可以写入文件
• • 租约机制：通过租约保证写入的独占性
• • 原子性保证：文件创建和写入操作的原子性

• • 同步刷新：调用 hsync() 确保数据持久化
• • 异步刷新：调用 hflush() 确保数据对其他读取者可见
• • 关闭可见：文件关闭后数据完全可见

表 4.5 读取一致性模型：

4.3.2 租约机制

租约机制概述：

HDFS 使用租约机制来保证文件写入的一致性，确保同一时间只有一个客户端能够写入特定文件：

基本工作流程：

1. 1. 租约申请：客户端向 NameNode 申请文件写入租约
2. 2. 租约维护：客户端定期向 NameNode 续期租约（默认 60 秒有效期）
3. 3. 租约释放：写入完成后客户端主动释放租约，或租约超时自动释放

租约机制的作用：

• • 单写者保证：确保文件在任意时刻只能被一个客户端写入
• • 一致性维护：防止多个客户端同时修改同一文件导致的数据不一致
• • 故障恢复：当客户端异常退出时，通过租约超时机制自动回收资源

详细实现：关于租约机制的详细实现机制、故障处理和代码示例，请参考第 4.5.7 节。

4.4 存储优化技术

4.4.1 异构存储支持

HDFS 3.x 引入了异构存储支持，允许在同一集群中使用不同类型的存储介质：

表 4.6 异构存储支持：

存储策略类型：

1. 1. Hot 策略：所有副本存储在 DISK
2. 2. Warm 策略：一个副本在 DISK，其余在 ARCHIVE
3. 3. Cold 策略：所有副本存储在 ARCHIVE
4. 4. All_SSD 策略：所有副本存储在 SSD
5. 5. One_SSD 策略：一个副本在 SSD，其余在 DISK

4.4.2 纠删码技术

纠删码是一种数据保护技术，通过数学算法生成冗余数据，相比传统副本机制能显著降低存储开销 [3]：

表 4.7 纠删码机制对比：

纠删码实现：

1. 1. 数据编码：原始数据 → 分割成数据块 → 计算校验块 → 分布存储
2. 2. 数据读取：读取足够的块 → 检查完整性 → 返回原始数据
3. 3. 数据恢复：检测丢失块 → 读取其他块 → 重建丢失数据 → 存储到新位置

4.4.3 小文件优化

HDFS 在处理大量小文件时面临挑战 [42]：

表 4.8 小文件问题对比：

优化解决方案：

1. 1. HAR (Hadoop Archive)：

• • 文件归档：将多个小文件打包成一个大文件
• • 透明访问：保持原有的文件访问接口
• • 元数据减少：显著减少 NameNode 内存使用

• • 键值存储：将小文件作为键值对存储
• • 压缩支持：支持数据压缩
• • 批量操作：提高访问效率

• • MapReduce 优化：将多个小文件合并为一个输入分片
• • 并行度优化：减少 Map 任务数量
• • 性能提升：提高 MapReduce 作业性能

4.5 一致性模型设计

HDFS 的一致性模型是其设计的核心特性之一，它在简化系统复杂度和保证数据一致性之间找到了平衡点。理解 HDFS 的一致性模型对于正确使用和优化 HDFS 至关重要。

4.5.1 分布式系统一致性理论基础

前置知识：本节基于第 3.1.3.1 节中介绍的 CAP 定理和 HDFS 的 CP 系统选择，深入分析 HDFS 一致性模型的具体实现机制。

HDFS 一致性实现策略：

基于第 3 章确立的 CP 系统架构选择，HDFS 在实现层面采用了分层一致性策略：

表 4.9 HDFS 一致性实现层次：

表 4.10 HDFS 一致性模型实现层次：

HDFS 一致性实现的关键机制：

1. 1. 分层一致性实现：

   // 元数据层：强一致性实现
   public class NameNode {
       // 所有元数据操作都通过 FSNamesystem 同步执行
       private final FSNamesystem namesystem;

       public boolean create(String path, FsPermission permission) {
           writeLock(); // 获取写锁保证强一致性
           try {
               return namesystem.startFile(path, permission);
           } finally {
               writeUnlock();
           }
       }
   }

   // 数据层：写后读一致性实现
   public class DFSOutputStream {
       public void close() throws IOException {
           flushBuffer();          // 刷新缓冲区
           completeFile();         // 完成文件写入
           // 文件关闭后立即对所有客户端可见
       }
   }

2. 2. 时间窗口一致性控制：

• • 写入期间：文件处于 UNDER_CONSTRUCTION 状态，读操作被阻塞
• • 写入完成：文件状态变为 COMPLETE，读操作立即可见完整数据
• • 副本同步：后台异步进行，不影响读取一致性

• • 租约超时：自动回收未完成的写操作，避免数据不一致
• • 副本修复：检测到副本不一致时触发自动修复流程
• • 元数据恢复：通过 EditLog 和 FSImage 保证元数据一致性

4.5.2 写后读一致性 (Write-After-Read Consistency)

HDFS 提供写后读一致性保证，即一旦文件写入完成并关闭，所有后续的读操作都能看到完整的文件内容。

表 4.11 写后读一致性实现机制：

4.5.3 单写者模型 (Single Writer Model)

HDFS 采用单写者模型，即同一时间只允许一个客户端对同一个文件进行写操作，但不同客户端可以同时写入不同的文件，这大大简化了并发控制的复杂性。

表 4.12 单写者模型优势分析：

4.5.4 最终一致性 (Eventual Consistency)

HDFS 在某些场景下提供最终一致性保证，特别是在文件正在写入过程中，不同客户端可能看到不同的文件状态。

# 最终一致性场景
客户端 A: 正在写入文件 /data/log.txt
客户端 B: 读取 /data/log.txt (可能看到部分内容)
客户端 C: 读取 /data/log.txt (可能看到不同的部分内容)

# 文件关闭后达到强一致性
客户端 A: 关闭文件 /data/log.txt
客户端 B: 读取 /data/log.txt (看到完整内容)
客户端 C: 读取 /data/log.txt (看到相同的完整内容)

表 4.13 一致性级别对比：

4.5.5 数据可见性机制

HDFS 提供了两个重要的同步操作来控制数据可见性：

// 数据可见性控制示例
public class DataVisibilityExample {
    public void demonstrateVisibility() throws IOException {
        Configuration conf = new Configuration();
        FileSystem fs = FileSystem.get(conf);
        FSDataOutputStream out = fs.create(new Path("/data/realtime.log"));

        // 写入数据
        out.writeUTF("Log entry 1");

        // hflush(): 确保数据到达 DataNode 内存
        out.hflush();  // 其他客户端可以读取到数据

        out.writeUTF("Log entry 2");

        // hsync(): 确保数据持久化到磁盘
        out.hsync();   // 数据已持久化，故障安全

        out.close();
    }
}

表 4.14 数据可见性操作对比分析：

4.5.6 追加操作机制 (Append Operations)

HDFS 的追加操作对于日志文件、流式数据处理等场景至关重要：

// 文件追加示例
public class AppendExample {
    public void appendToFile() throws IOException {
        Configuration conf = new Configuration();
        // 启用追加操作
        conf.setBoolean("dfs.support.append", true);

        FileSystem fs = FileSystem.get(conf);
        Path filePath = new Path("/logs/application.log");

        // 追加模式打开文件
        FSDataOutputStream out = fs.append(filePath);

        // 追加新的日志条目
        String logEntry = new Date() + ": Application event occurred\n";
        out.writeUTF(logEntry);
        out.hflush();  // 确保日志立即可见

        out.close();
    }
}

表 4.15 追加操作实现机制：
