1. 背景
1.1 问题描述
在 Kubernetes 集群中，当 Pod 被创建时，调度器会不断尝试寻找适合它的节点。这个无限循环一直持续到调度程序为 Pod 找到节点，或者 Pod 被删除。然而，长时间无法被调度的 Pod（例如，被某些外部事件阻塞的 Pod）会浪费调度周期。
一个调度周期可能需要约 20ms 或更长时间，这取决于 Pod 的调度约束的复杂度。因此，大量浪费的调度周期会严重影响调度器的性能。
1.2 解决方案

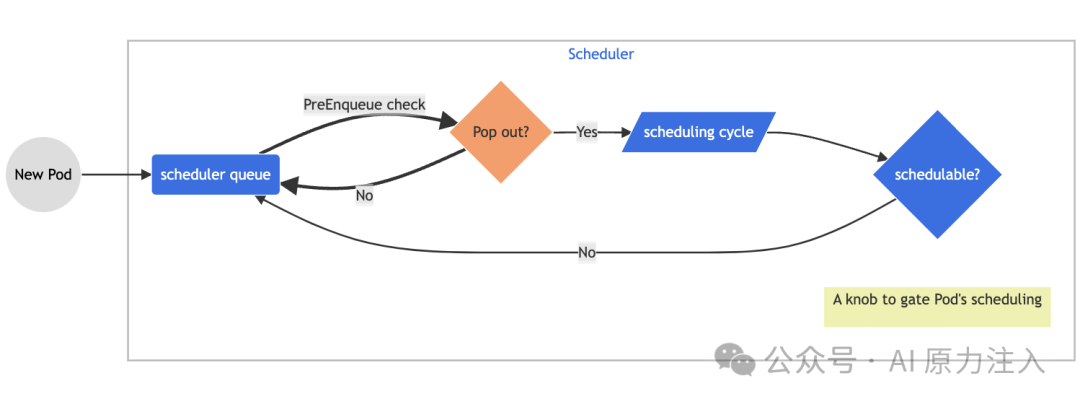

Kubernetes 1.26 引入了 Pod Scheduling Readiness 特性，通过调度门控（Scheduling Gates）机制来解决这个问题。调度门控允许声明新创建的 Pod 尚未准备好进行调度。当 Pod 上设置了调度门控时，调度程序会忽略该 Pod，从而避免不必要的调度尝试。
1.3 特性状态
• Kubernetes 1.26: Alpha 版本 • Kubernetes 1.30: GA 版本（正式发布）
2. 使用场景
2.1 动态配额管理
Pod Scheduling Readiness 特性支持的一个重要使用场景是动态配额管理。传统的 Kubernetes ResourceQuota 在 API Server 层面强制执行配额，如果新的 Pod 超过了 CPU 配额，它就会被拒绝。API Server 不会对 Pod 进行排队，因此需要不断尝试重新创建 Pod。
使用调度门控，外部配额管理器可以：
1. 通过变更性质的 Webhook 为集群中创建的所有 Pod 添加调度门控 2. 当存在用于启动 Pod 的配额时，管理器移除此门控 3. 避免在资源不足时的重复调度尝试
2.2 外部依赖管理
当 Pod 需要等待外部资源或服务准备就绪时，可以使用调度门控暂停调度，直到依赖条件满足。
2.3 批处理作业控制
在批处理场景中，可以使用调度门控来控制作业的启动时机，实现更精细的作业调度策略。
3. 用法
3.1 基本用法
3.1.1 创建带有调度门控的 Pod
apiVersion: v1
kind: Pod
metadata:
name: test-pod
spec:
schedulingGates:
- name: "example.com/quota-check"
- name: "example.com/dependency-ready"
containers:
- name: pause
image: registry.k8s.io/pause:3.93.1.2 查看 Pod 状态
kubectl get pods输出示例：
NAME READY STATUS RESTARTS AGE
test-pod 0/1 SchedulingGated 0 10s3.1.3 移除调度门控
# 移除所有调度门控
kubectl patch pod test-pod --type='json' -p='[{"op": "remove", "path": "/spec/schedulingGates"}]'
# 或者移除特定门控
kubectl patch pod test-pod --type='json' -p='[{"op": "remove", "path": "/spec/schedulingGates/0"}]'3.2 注意事项
1. 创建时设置: 调度门控只能在 Pod 创建时设置，不能在 Pod 创建后添加新的门控 2. 移除操作: 可以逐个移除门控，但只有当所有门控都移除后，调度器才会开始考虑对 Pod 进行调度 3. 唯一性: 每个调度门控必须有唯一的名称字段
4. 代码分析
4.1 核心数据结构
4.1.1 PodSchedulingGate 定义
文件位置: staging/src/k8s.io/api/core/v1/types.go:4525-4529
// PodSchedulingGate is associated to a Pod to guard its scheduling.
type PodSchedulingGate struct {
// Name of the scheduling gate.
// Each scheduling gate must have a unique name field.
Name string `json:"name" protobuf:"bytes,1,opt,name=name"`
}4.1.2 PodSpec 中的 SchedulingGates 字段
文件位置: staging/src/k8s.io/api/core/v1/types.go (PodSpec 结构体中)
// SchedulingGates is an opaque list of values that if specified will block scheduling the pod.
// If schedulingGates is not empty, the pod will stay in the SchedulingGated state and the
// scheduler will not attempt to schedule the pod.
//
// SchedulingGates can only be set at pod creation time, and be removed only afterwards.
SchedulingGates []PodSchedulingGate `json:"schedulingGates,omitempty" patchStrategy:"merge" patchMergeKey:"name" protobuf:"bytes,38,opt,name=schedulingGates"`4.2 PreEnqueue 插件机制
4.2.1 PreEnqueuePlugin 接口
文件位置: staging/src/k8s.io/kube-scheduler/framework/interface.go:374-378
// PreEnqueuePlugin is an interface that must be implemented by "PreEnqueue" plugins.
// These plugins are called prior to adding Pods to activeQ or backoffQ.
// Note: an preEnqueue plugin is expected to be lightweight and efficient, so it's not expected to
// involve expensive calls like accessing external endpoints; otherwise it'd block other
// Pods' enqueuing in event handlers.
type PreEnqueuePlugin interface {
Plugin
// PreEnqueue is called prior to adding Pods to activeQ or backoffQ.
PreEnqueue(ctx context.Context, p *v1.Pod) *Status
}4.2.2 SchedulingGates 插件实现
文件位置: pkg/scheduler/framework/plugins/schedulinggates/scheduling_gates.go:37-53
// SchedulingGates checks if a Pod carries .spec.schedulingGates.
type SchedulingGates struct {
enableSchedulingQueueHint bool
}
var _ fwk.PreEnqueuePlugin = &SchedulingGates{}
var _ fwk.EnqueueExtensions = &SchedulingGates{}
func (pl *SchedulingGates) PreEnqueue(ctx context.Context, p *v1.Pod) *fwk.Status {
if len(p.Spec.SchedulingGates) == 0 {
return nil
}
gates := make([]string, 0, len(p.Spec.SchedulingGates))
for _, gate := range p.Spec.SchedulingGates {
gates = append(gates, gate.Name)
}
return fwk.NewStatus(fwk.UnschedulableAndUnresolvable, fmt.Sprintf("waiting for scheduling gates: %v", gates))
}4.3 调度队列处理逻辑
4.3.1 PreEnqueue 插件执行
文件位置: pkg/scheduler/backend/queue/scheduling_queue.go:566-590
// runPreEnqueuePlugins iterates PreEnqueue function in each registered PreEnqueuePlugin,
// and updates pInfo.GatingPlugin and pInfo.UnschedulablePlugins.
// Note: we need to associate the failed plugin to `pInfo`, so that the pod can be moved back
// to activeQ by related cluster event.
func (p *PriorityQueue) runPreEnqueuePlugins(ctx context.Context, pInfo *framework.QueuedPodInfo) {
var s *fwk.Status
pod := pInfo.Pod
startTime := p.clock.Now()
deferfunc() {
metrics.FrameworkExtensionPointDuration.WithLabelValues(preEnqueue, s.Code().String(), pod.Spec.SchedulerName).Observe(metrics.SinceInSeconds(startTime))
}()
shouldRecordMetric := rand.Intn(100) < p.pluginMetricsSamplePercent
logger := klog.FromContext(ctx)
gatingPlugin := pInfo.GatingPlugin
if gatingPlugin != "" {
// Run the gating plugin first
s := p.runPreEnqueuePlugin(ctx, logger, p.preEnqueuePluginMap[pod.Spec.SchedulerName][gatingPlugin], pInfo, shouldRecordMetric)
if !s.IsSuccess() {
// No need to iterate other plugins
return
}
}
// ... 省略部分代码
}4.3.2 队列管理
文件位置: pkg/scheduler/backend/queue/scheduling_queue.go:705-713
// Add adds a pod to the active queue. It should be called only when a new pod
// is added so there is no chance the pod is already in active/unschedulable/backoff queues
func (p *PriorityQueue) Add(logger klog.Logger, pod *v1.Pod) {
p.lock.Lock()
defer p.lock.Unlock()
pInfo := p.newQueuedPodInfo(pod)
if added := p.moveToActiveQ(logger, pInfo, framework.EventUnscheduledPodAdd.Label(), false); added {
p.activeQ.broadcast()
}
}4.3.3 移动到活跃队列的逻辑
文件位置: pkg/scheduler/backend/queue/scheduling_queue.go:638-675
// moveToActiveQ moves the given pod to activeQ.
// If the pod doesn't pass PreEnqueue plugins, it gets added to unschedulablePods instead.
// movesFromBackoffQ should be set to true, if the pod directly moves from the backoffQ, so the PreEnqueue call can be skipped.
// It returns a boolean flag to indicate whether the pod is added successfully.
func (p *PriorityQueue) moveToActiveQ(logger klog.Logger, pInfo *framework.QueuedPodInfo, event string, movesFromBackoffQ bool) bool {
gatedBefore := pInfo.Gated()
// If SchedulerPopFromBackoffQ feature gate is enabled,
// PreEnqueue plugins were called when the pod was added to the backoffQ.
// Don't need to repeat it here when the pod is directly moved from the backoffQ.
skipPreEnqueue := p.isPopFromBackoffQEnabled && movesFromBackoffQ
if !skipPreEnqueue {
p.runPreEnqueuePlugins(context.Background(), pInfo)
}
added := false
p.activeQ.underLock(func(unlockedActiveQ unlockedActiveQueuer) {
if pInfo.Gated() {
// Add the Pod to unschedulablePods if it's not passing PreEnqueuePlugins.
if unlockedActiveQ.has(pInfo) {
return
}
if p.backoffQ.has(pInfo) {
return
}
if p.unschedulablePods.get(pInfo.Pod) != nil {
return
}
p.unschedulablePods.addOrUpdate(pInfo, event)
logger.V(5).Info("Pod moved to an internal scheduling queue, because the pod is gated", "pod", klog.KObj(pInfo.Pod), "event", event, "queue", unschedulableQ)
return
}
// ... 省略部分代码
unlockedActiveQ.add(logger, pInfo, event)
added = true
})
return added
}4.4 事件处理机制
4.4.1 调度门控移除事件
文件位置: pkg/scheduler/framework/plugins/schedulinggates/scheduling_gates.go:80-92
// EventsToRegister returns the possible events that may make a Pod
// failed by this plugin schedulable.
func (pl *SchedulingGates) EventsToRegister(_ context.Context) ([]fwk.ClusterEventWithHint, error) {
if !pl.enableSchedulingQueueHint {
return nil, nil
}
return []fwk.ClusterEventWithHint{
// Pods can be more schedulable once it's gates are removed
{Event: fwk.ClusterEvent{Resource: fwk.Pod, ActionType: fwk.UpdatePodSchedulingGatesEliminated}, QueueingHintFn: pl.isSchedulableAfterUpdatePodSchedulingGatesEliminated},
}, nil
}4.4.2 队列提示函数
文件位置: pkg/scheduler/framework/plugins/schedulinggates/scheduling_gates.go:94-105
// isSchedulableAfterUpdatePodSchedulingGatesEliminated 检查 Pod 在调度门控移除后是否可调度
func (pl *SchedulingGates) isSchedulableAfterUpdatePodSchedulingGatesEliminated(logger klog.Logger, pod *v1.Pod, oldObj, newObj interface{}) (fwk.QueueingHint, error) {
_, modifiedPod, err := util.As[*v1.Pod](oldObj, newObj)
if err != nil {
return fwk.Queue, err
}
if modifiedPod.UID != pod.UID {
// If the update event is not for targetPod, it wouldn't make targetPod schedulable.
return fwk.QueueSkip, nil
}
return fwk.Queue, nil
}4.5 特性门控
文件位置: staging/src/k8s.io/apiserver/pkg/util/feature/feature_gate.go
// PodSchedulingReadiness enables the PodSchedulingReadiness feature.
// owner: @Huang-Wei
// alpha: v1.26
// beta: v1.27
// GA: v1.30
PodSchedulingReadiness featuregate.Feature = "PodSchedulingReadiness"5. 工作流程
5.1 Pod 创建流程
1. Pod 创建: 用户创建带有 schedulingGates字段的 Pod2. PreEnqueue 检查: 调度器在将 Pod 加入调度队列前，执行 PreEnqueue 插件 3. 门控检查: SchedulingGates 插件检查 Pod 是否有调度门控 4. 队列决策:
• 如果有门控：Pod 被标记为 Gated，加入unschedulablePods队列• 如果无门控：Pod 正常加入 activeQ队列进行调度
5.2 门控移除流程
1. 门控移除: 外部控制器移除 Pod 的调度门控 2. 事件触发: 产生 UpdatePodSchedulingGatesEliminated事件3. 队列重新评估: 调度器重新评估 Pod 的调度资格 4. 队列迁移: Pod 从 unschedulablePods移动到activeQ5. 开始调度: 调度器开始为 Pod 寻找合适的节点
6. 性能优化
6.1 避免无效调度周期
通过 PreEnqueue 插件机制，调度器可以在调度周期开始前就过滤掉不符合条件的 Pod，避免浪费调度资源。
6.2 队列管理优化
• 分离队列: 将被门控阻塞的 Pod 放入单独的 unschedulablePods队列• 事件驱动: 只有在相关事件发生时才重新评估 Pod 的调度资格 • 批量处理: 支持批量移除门控，提高处理效率
7. 总结
Pod Scheduling Readiness 是 Kubernetes 调度器的一个重要增强特性，它通过调度门控机制解决了以下关键问题：
1. 性能优化: 避免了对尚未准备好调度的 Pod 进行无效的调度尝试，显著提升调度器性能 2. 灵活控制: 为外部控制器提供了精确控制 Pod 调度时机的能力 3. 扩展性: 通过 PreEnqueue 插件机制，为调度器框架增加了新的扩展点
该特性在动态配额管理、外部依赖管理、批处理作业控制等场景中具有重要价值，为构建更加智能和高效的 Kubernetes 调度系统提供了基础能力。
从代码实现角度，该特性展现了 Kubernetes 调度器框架的良好设计：
• 插件化架构: 通过 PreEnqueuePlugin 接口实现功能扩展 • 事件驱动: 基于集群事件的队列管理机制 • 性能考虑: 轻量级的门控检查逻辑，避免影响调度性能
随着该特性在 Kubernetes 1.30 中达到 GA 状态，它已经成为生产环境中可靠使用的重要功能。
