前言
很长时间没写博客了，另外今年的大分部工作都是都和 Native 层相关。不过话说回来，Android 社区的活跃度已经大不如从前了，很多人都转向其他领域了。另外，去年也就过一段时间的 Compose UI，目前所接触的项目还没见过有使用这种的。
最近的工作是和 UI 相关，所以顺便写一篇。Android Canvas 总体上是很强大的，可以支持很多绘制，在之前的文章中，我们实现过《烟花效果》、《燃烧起来吧》、《心跳动画》、《Android 四种常见的loading效果》等等，当然，总体的文章不仅仅这些，之所以说这几种效果，是因为他们都属于 “粒子” 动画。所以，本篇本质也和粒子动画有关，显然，就是这样。
挑战
对于喷雾效果，实际上涉及一些仿真的问题，本身也是一个很有挑战的事情。自然界的雾都是水气组成，基于最基本的原则，如果在绘制时，很小的一团雾都可能需要上千个粒子，这对绘制而言，压力会很大。
基于上面的问题，粒子的绘制，显然不能让粒子过小，但是粒子变大就会出现圆圈效果，在之前的《燃烧起来吧》中，我们使用 GradientShader + Blend 实现了火焰，但是，它并不能适用于 “雾气” 效果，一个本质的原因是雾的颜色都是白色，同样还有稀疏感。
本篇原理
实际上，在本篇我们通过两种方式实现喷雾效果。首先，无论哪一点，都要解决两个问题，第一个是 “雾团” 的绘制问题。因为我们知道，雾团绘制时使用过小粒子是不现实的，除非你用 Open GL 等 GPU 工具，因此，我们需要生成一个雾团，第二个问题是，如何让画面看起来像雾一样飘散。
本篇，我们实现两种喷雾，希望给大家提供建议。
一种是基于高斯模糊，另一种是基于雾团图片的实现。
基于高斯模糊
首先，我们利用 Bitmap 缓冲，在 Bitmap 上我们可以通过半径较大的圆或者椭圆，实现粒子的喷射（x 方向速度小一点，y 方向速度大一点），并且随着进度透明度递减，然后，利用高斯模糊，将图片模糊化，之后，再将 Bitmap 绘制到 View 上。
整个流程来说，我们是先解决了飘散问题，其次才实现了雾团效果。当然，我们需要注意的一个问题是，高斯模糊这个名称中的 “模糊” 二字，这种 “模糊” 感类似近视眼的人看到雾团，显然，对一些场景而言，不太适应。
当然，你觉得没啥问题时候，有需要考虑另外一个问题，Bitmap 缓冲大小，高斯模糊也是算法，Bitmap 缓冲越大，模糊算法就会越耗时，显然，你需要尽可能让 Bitmap 变小，比如，480 大小或者 720 大小，但这样副作用也是有的，我们知道，小图绘制到大的屏幕，也会增加模糊感。
因此而言，这种方案，局限性其实很大的。
高斯迷糊方案源码
总体流程如下
初始化 View 和 RenderScript 创建 Bitmap 和 Canvas 生成粒子 在 Bitmap 上绘制粒子 高斯模糊化 Bitmap 绘制 Bitmap 到 View
class FogView extends View {private final Paint particlePaint = new Paint();private final Paint clearPaint = new Paint();private final List<Particle> particles = new ArrayList<>();// 离屏渲染的缓存 Bitmap 和 Canvasprivate Bitmap mOffscreenBitmap;private Canvas mOffscreenCanvas;// RenderEffect 和 RenderScript 相关变量，用于高效模糊private RenderEffect blurEffect;private RenderScript rs;private ScriptIntrinsicBlur blurScript;private boolean isEmitting = true;// 控制喷雾效果的参数private static final int PARTICLES_PER_FRAME = 15; // 每帧生成粒子数private static final float BLUR_RADIUS = 20.0f; // 模糊半径（1-25）public FogView(Context context) {super(context);}public FogView(Context context, @Nullable AttributeSet attrs) {super(context, attrs);}{init();}private void init() {// 初始化画笔，用于绘制粒子particlePaint.setAntiAlias(true);particlePaint.setStyle(Paint.Style.FILL);// 初始化清除画笔，用于清空离屏画布clearPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));// 根据 API 版本选择合适的模糊技术rs = RenderScript.create(getContext());blurScript = ScriptIntrinsicBlur.create(rs, Element.U8_4(rs));blurScript.setRadius(BLUR_RADIUS); // 设置模糊强度}@Overrideprotected void onSizeChanged(int w, int h, int oldw, int oldh) {super.onSizeChanged(w, h, oldw, oldh);if (w > 0 && h > 0) {// 当 View 尺寸变化时，重新创建离屏缓存mOffscreenBitmap = Bitmap.createBitmap(w/2, h, Bitmap.Config.ARGB_8888);mOffscreenCanvas = new Canvas(mOffscreenBitmap);}}@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);if (mOffscreenBitmap == null) return;// 第1步：生成和更新粒子if (isEmitting) {createParticles(mOffscreenBitmap.getWidth() / 2f, mOffscreenBitmap.getHeight());}updateParticles();// 第2步：将粒子绘制到离屏画布drawParticlesToOffscreenCanvas();Bitmap blurredBitmap = applyBlurToBitmap(mOffscreenBitmap);canvas.drawBitmap(blurredBitmap, 0, 0, null);canvas.drawBitmap(blurredBitmap, getWidth()/2, 0, null);// 持续触发重绘以实现动画效果if (isEmitting && !particles.isEmpty()) {postInvalidateOnAnimation();}}private void updateParticles() {Iterator<Particle> iterator = particles.iterator();while (iterator.hasNext()) {Particle p = iterator.next();if (!p.update()) {iterator.remove();}}}private void createParticles(float emitterX,float emitterY) {if(particles.size() > 500){return;}for (int i = 0; i < PARTICLES_PER_FRAME; i++) {particles.add(new Particle(emitterX, emitterY));}}private void drawParticlesToOffscreenCanvas() {// 清空离屏画布，以便绘制新一帧mOffscreenCanvas.drawRect(0, 0, mOffscreenCanvas.getWidth(), mOffscreenCanvas.getHeight(), clearPaint);// 绘制所有粒子for (Particle p : particles) {particlePaint.setARGB(p.alpha, Color.red(p.color), Color.green(p.color), Color.blue(p.color));mOffscreenCanvas.drawCircle(p.x, p.y, p.size, particlePaint);}}// 低版本使用的模糊方法private Bitmap applyBlurToBitmap(Bitmap bitmap) {Allocation input = Allocation.createFromBitmap(rs, bitmap);Allocation output = Allocation.createTyped(rs, input.getType());blurScript.setInput(input);blurScript.forEach(output);output.copyTo(bitmap);input.destroy();output.destroy();return bitmap;}}

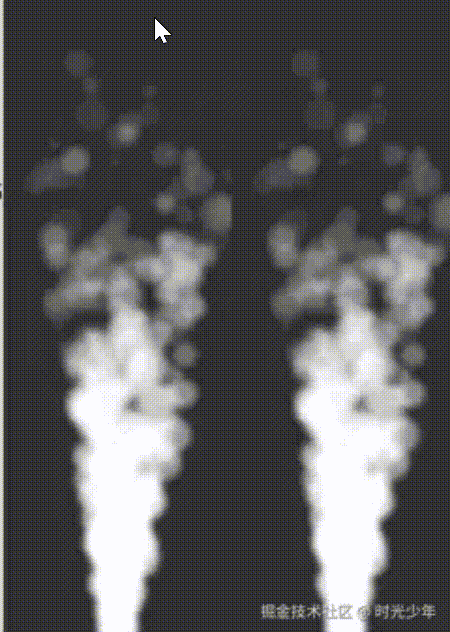

最终效果如下
从效果上看，基于高斯模糊的方案流畅度有一定欠缺（主要原因是 Bitmap 缓冲过大导致），其次，模糊感太重了。
基于雾团图片
这种方案的基本原理就是找 1 张雾团图片，然后通过随机粒子的方式喷射，喷射方式基本和高斯模糊方案一样。
但是你可能会想，既然这样，高斯模糊方案是不是也可以生成一张雾团方案，然后喷射渐变，显然，这个方案也是可以的，但是终究解决不了一个问题，那就是高斯模糊的雾团还是太模糊。
基于雾团图片方案的源码
实际上，只要有基本的绘制逻辑，实现这种效果其实并不难，这里我们借助 Github 开源代码 Leonids[6] 来实现即可。
public class DustExampleActivity extends Activity implements OnClickListener, Handler.Callback {private static final int MSG_SHOT = 1;private Handler handler;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_dust_example);findViewById(R.id.button1).setOnClickListener(this);this.handler = new Handler(Looper.getMainLooper(),this);}@Overridepublic void onClick(View arg0) {this.handler.sendEmptyMessage(MSG_SHOT);}@Overridepublic boolean handleMessage(Message msg) {if(msg.what == MSG_SHOT){Bitmap originBitmap = decodeBitmap(R.drawable.dust);new ParticleSystem(this, 4, originBitmap, 2000).setSpeedByComponentsRange(-0.045f, 0.045f, -0.25f, -0.8f).setAcceleration(0.00001f, 30).setInitialRotationRange(0, 360).addModifier(new AlphaModifier(180, 0, 0, 1500)).addModifier(new ScaleModifier(0.5f, 2f, 0, 1000)).oneShot(findViewById(R.id.emiter_bottom), 4);this.handler.sendEmptyMessageDelayed(MSG_SHOT,32);}return false;}private Bitmap decodeBitmap(int resId) {BitmapFactory.Options options = new BitmapFactory.Options();options.inMutable = true;return BitmapFactory.decodeResource(getResources(), resId, options);}}
细节处理

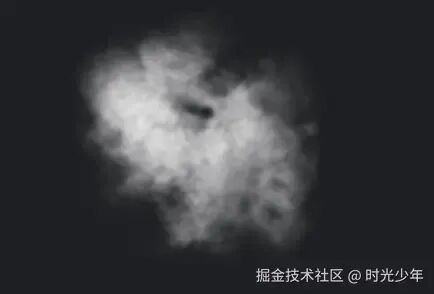

不过，这里几个细节需要处理，首先我们需要拿到一张舞团图片，当然，此开源项目中实际上也给了，但是如你所见，这个颜色实际上泛黄。

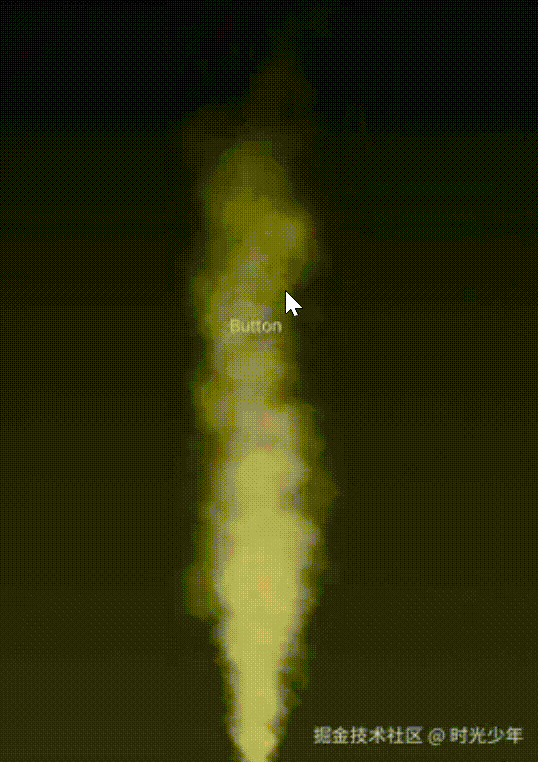

那么最终的效果就是这样的
这种问题我们可以找设计重新绘制一下，或者用 PS 换一下，如果你实在找不到方法，不妨试试 Alpha 通道替换，在之前的文章《Android 闪烁描边效果》中，我们已经使用过这种技术，具体步骤如下。
解码图片资源 提取 ALPHA 通道 （确保你的图片有 alpha 通道才能提取，如 argb 或者 alpha 格式才行），也就是只保留透明度数据 bitmap （Bitmap.Config.ALPHA_8） 为 alpha 通道的 bitmap 添加自己喜欢的 rgb 颜色，当然本篇是白色。
那么，我们调整代码
public class DustExampleActivity extends Activity implements OnClickListener, Handler.Callback {private static final int MSG_SHOT = 1;private Handler handler;private Bitmap bitmap;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_dust_example);findViewById(R.id.button1).setOnClickListener(this);this.handler = new Handler(Looper.getMainLooper(),this);Bitmap originBitmap = decodeBitmap(R.drawable.dust);//提取alpha通道，注意色彩格式必须是ALPHA_8，意思是仅保留alpha通道Bitmap alphaMaskBitmap = Bitmap.createBitmap(originBitmap.getWidth(),originBitmap.getHeight(),Bitmap.Config.ALPHA_8);Canvas alphaMaskCanvas = new Canvas(alphaMaskBitmap);alphaMaskCanvas.drawBitmap(originBitmap,0,0,null);//上色Paint paint = new Paint();paint.setColor(Color.WHITE);bitmap = Bitmap.createBitmap(alphaMaskBitmap.getWidth(), alphaMaskBitmap.getHeight(), Bitmap.Config.ARGB_8888);Canvas canvas = new Canvas(bitmap);canvas.drawBitmap(alphaMaskBitmap,0,0,paint);}@Overridepublic void onClick(View arg0) {this.handler.sendEmptyMessage(MSG_SHOT);}@Overridepublic boolean handleMessage(Message msg) {if(msg.what == MSG_SHOT){new ParticleSystem(this, 4, bitmap, 2000).setSpeedByComponentsRange(-0.045f, 0.045f, -0.25f, -0.8f) //设置x方向和y方向的速度阈值.setAcceleration(0.00001f, 30) //设置x和y方向的加速度.setInitialRotationRange(0, 360).addModifier(new AlphaModifier(180, 0, 0, 1500)).addModifier(new ScaleModifier(0.5f, 2f, 0, 1000)).oneShot(findViewById(R.id.emiter_bottom), 4);this.handler.sendEmptyMessageDelayed(MSG_SHOT,32);}return false;}private Bitmap decodeBitmap(int resId) {BitmapFactory.Options options = new BitmapFactory.Options();options.inMutable = true;return BitmapFactory.decodeResource(getResources(), resId, options);}}

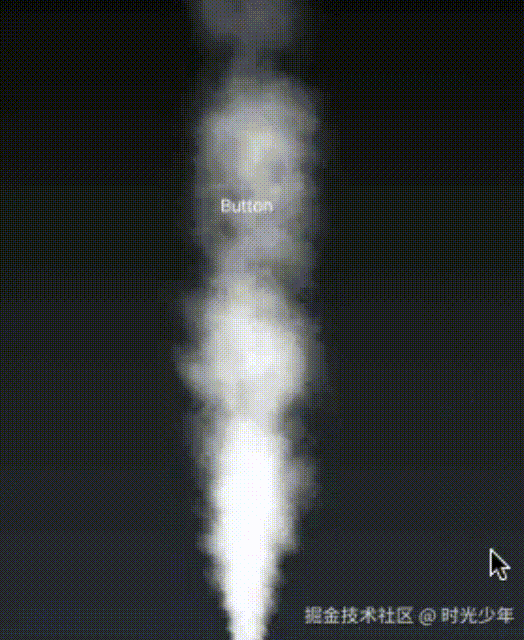

最终效果如下
总结
好了，以上是本篇的全部内容，两种方式都可以实现喷雾效果，但是，总体而言，比较推荐第二种，因为可以避免高斯模糊的模糊感太重的问题。但是第二种方案中，源码中也存在部分缺陷，那就是 “密度计算问题”，会导致和屏幕不适配，建议修改代码后。
问题代码
问题出现在 ParticleSystem 类中
mDpToPxScale = (displayMetrics.xdpi / DisplayMetrics.DENSITY_DEFAULT);
建议改造成
mDpToPxScale = displayMetrics.density;其他方案
事实上，Android 喷雾效果也有很多实现，主要在游戏应用中比较多，主要原因是类似 open gl es 或者 vulkan 可以利用 gpu，实现更真实的效果。
当然，本篇也是全网为数不多实现喷雾效果的文章，建议收藏。
综上，以上是本篇全部内容，希望对你有所帮助。
