OceanBase 源码学习: 1 设计蓝图

Pdigoal约 3 分钟

OceanBase 源码学习: 1 设计蓝图

作为兼容MySQL的国产开源分布式数据库, 大家耳熟能详的代表产品有OceanBase、PolarDB-X、TiDB(结合个人感官同时参考Qwen3-Max的回复). 这几个产品各有千秋, TiDB开源最早, PolarDB-X最接近MySQL(DN模块基于MySQL二次开发), OceanBase以100%全自研著称.

市面上的文案以宣传这些产品的解决方案居多, 官方文档则主要面向DBA和应用开发者. 从代码角度分析这些产品原理的则相对较少. 正好借着AI, 体系化剖析一下OB代码.

第一篇, 从蓝图开始.

体系化剖析开源OB代码: 1 蓝图

本文将全面概述 OceanBase。OceanBase 是一款专为高可用性、可扩展性和 ACID 合规性而设计的分布式关系数据库系统。OceanBase 采用无共享(shared-nothing)架构，具备分布式存储、事务管理和 SQL 处理能力。

OB系统围绕几个核心子系统构建，包括 SQL 处理、分布式存储引擎、事务管理、DDL 操作和系统配置管理。

系统架构概述

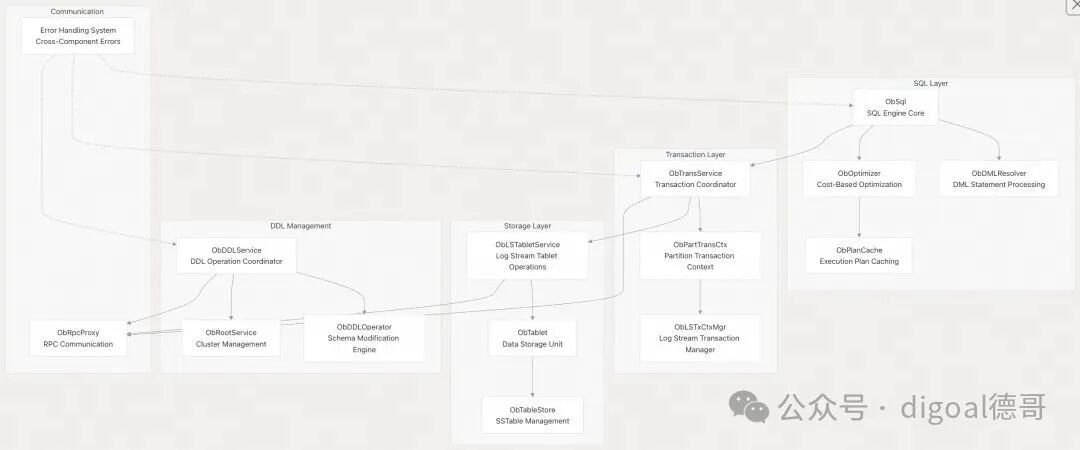

OceanBase 遵循分层架构，SQL 处理、事务协调和分布式存储之间有明确的分离：




核心组件架构

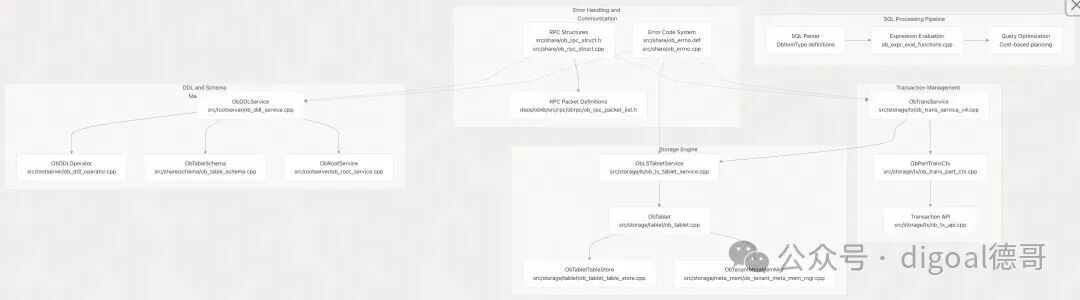

下图将主要的系统组件“SQL 处理、分布式存储引擎、事务管理、DDL 操作”映射到它们的代码实体：




关键组件交互模式

OceanBase 在其主要组件之间实现了几个关键的交互模式：

交易处理流程

事务系统通过由 ObPartTransCtx 实现和 ObTransService 管理的两阶段提交协议协调跨多个存储节点的分布式操作。每个事务上下文都维护保证 ACID 的状态，同时通过 ObLSTabletService 与存储层协调。

DDL 操作协调

schema 模式变更由 ObDDLService 操作，并与 ObRootService 协调进行集群范围的操作。系统使用 ObDDLOperator 修改存储在 ObTableSchema 结构中的模式定义，并通过 ob_rpc_struct.h 中定义的 RPC 系统进行传递。

存储层组织

存储引擎围绕由 ObLSTabletService 管理的 ObTablet 实例构建。每个 tablet 包含 ObTabletTableStore 组织的数据，该数据由 ObTenantMetaMemMgr 进行内存管理。该架构支持基于行和列的存储格式。

错误处理和通信

系统通过集中式错误代码系统（定义于 ob_errno.def）实现了全面的错误处理，该系统包含超过 10,000 个错误代码，涵盖所有子系统。分布式组件之间的通信使用 ob_rpc_struct.h 中定义的 RPC 结构，数据包定义于 ob_rpc_packet_list.h 。

系统能力

OceanBase 提供企业级数据库能力，包括：

  • 分布式 SQL 处理：完整的 SQL 支持，具有基于成本的优化和计划缓存
  • ACID 事务：完全符合分布式两阶段提交协议的 ACID
  • 高可用性：跨节点的自动故障转移和数据复制
  • 水平扩展：具有自动负载均衡的动态集群扩展
  • schema模式演进：在线 DDL 操作，服务中断少
  • 多租户：多租户的资源隔离和管理
  • 灾难恢复：时间点恢复和跨区域复制

OB旨在处理具有强大一致性保证的关键任务工作负载，同时在分布式环境中保持高性能和可用性。

更多详细内容请关注我的github: https://github.com/digoal/blog
