ClickHouse实战 | 跨界可观测性，Prometheus+Grafana图鉴

前几期的ClickHouse文章侧重点都在CH集群的高可用性和可扩展性。

作为拓展，本期从可观测性（Observability）的角度再探究一下ClickHouse。

ClickHouse与可观测性

可观测性并不是一个新概念，但技术总在变化发展，不同时期其内涵和外延也都有变化。

前阵子，潭主听了阿里在云栖大会上关于可观测性的分享，感觉当下有了GPU和LLM的加持，新一代AIOps比前些年要靠谱得多。

此外，无意间发现ClickHouse也在向可观测领域渗透，并推出了相应的可观测性解决方案——ClickStack，倒是给潭主增加了新的兴趣点。

本期先分享狭义的CH可观测性，主要聚焦Pormetheus和Grafana与ClickHouse的监控集成。

ClickHouse可观测性部署

主要步骤：

1. 拉取相关镜像，下载对应的配置模板文件

2. Prometheus配置初始化

3. 编辑docker compose的yml配置文件

4. 部署并启动ClickHouse

Step 1：拉取镜像，下载相关配置模板文件

相关镜像如下：

• clickhouse/clickchouse-server

• quay.io/prometheus/prometheus

• grafana/grafana

• f1yegor/clickhouse-exporter

用docker cp从镜像中获取相应的配置模板文件：

• /etc/prometheus/prometheus.yml

• /etc/grafana/grafana.ini

关于ClickHouse部署，可参阅潭主之前的文章，这里略过。

《ClickHouse实战 | 新手必看！容器化部署，轻松玩转ROLAP》

Step 2：Prothetheus配置初始化

prometheus.yml修改内容如下：

  - job_name: "ch-prometheus"
    static_configs:      - targets: ["10.136.225.165:9090"]        labels:          app: "tk-prometheus"
  - job_name: "tk-clickhouse"
    file_sd_configs:      - files: ["/etc/prometheus/targets/clickhouse/*.yml"]        refresh_interval: 5s

潭主监控分成两个job，一个用的是传统静态配置方式，另一个则使用的是生产中常用的动态配置文件方式。

Step 3：编辑docker compose的yml配置文件

docker-compose.yml内容如下：

version: '3.5'
services:  prometheus:    container_name: prometheus    image: quay.io/prometheus/prometheus:v3.4.2    volumes:      - D:\clickhouse-monitor\prometheus\conf\prometheus.yml:/etc/prometheus/prometheus.yml      - D:\clickhouse-monitor\prometheus\targets:/etc/prometheus/targets    ports:      - "9090:9090"
  exporter:    container_name: exporter    image: f1yegor/clickhouse-exporter:latest    environment:      - CLICKHOUSE_USER=default      - CLICKHOUSE_PASSWORD=123456    ports:      - "9116:9116"    command:       - -scrape_uri=http://10.136.225.165:8123
  grafana:    container_name: grafana    image: grafana/grafana:latest    volumes:      - D:\clickhouse-monitor\grafana\conf\grafana.ini:/etc/grafana/grafana.ini      - D:\clickhouse-monitor\grafana\data\:/var/lib/grafana      - D:\clickhouse-monitor\grafana\logs\:/var/log/grafana      - D:\clickhouse-monitor\grafana\plugins\:/var/lib/grafana/plugins    ports:      - "3000:3000"
networks:  default:    name: monitor

Step 4：部署并启动监控组件

D:\clickhouse-monitor> docker compose -f docker-compose.yml up -d

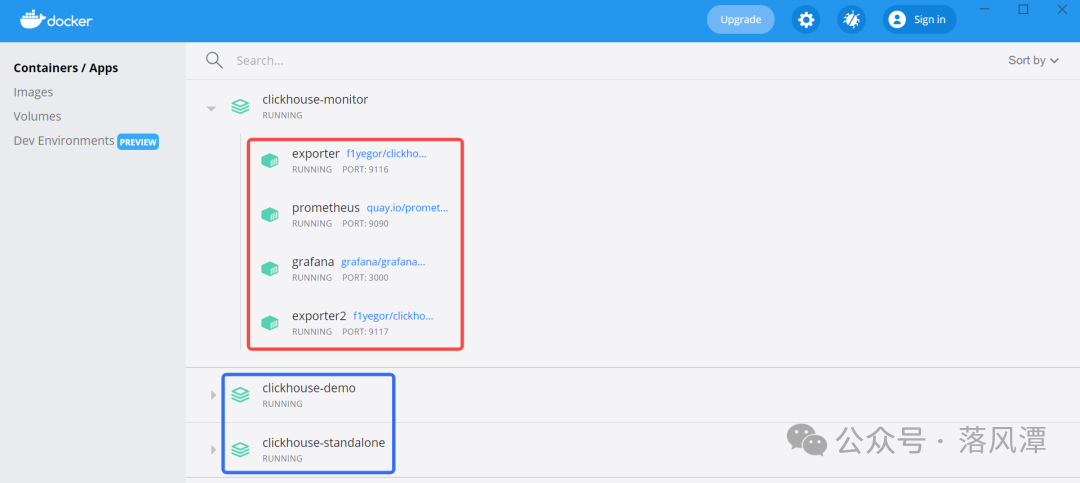

执行成功后，可在Docker Desktop中看到相应的可观测性实验环境了。

为增加测试复杂性，潭主又单独启动了一个新的ClickHouse实例，并运行了对应的exporter。

可观测性学习备忘

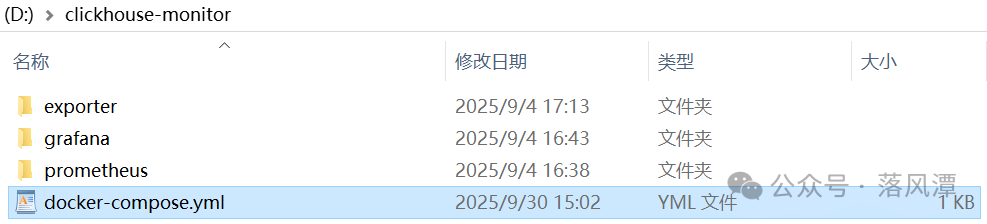

Windows目录结构：

Prometheus配置

关于Job和Target，前文Step 2已做了介绍。

特别之处在于，在yml中为targets动态配置增加了一个目录映射。

      - D:\clickhouse-monitor\prometheus\targets:/etc/prometheus/targets

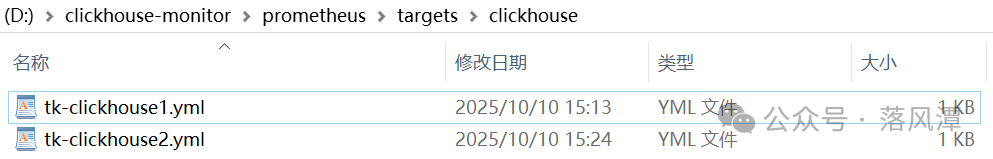

在targets目录中，通过clickhouse子目录下的配置文件对监控对象进行管理。

tk-clickhouse1.yml的target和label设置如下：

      - targets: ["10.136.225.165:9116"]        labels:          db_type: "clickhouse"          db_instance: "ch-demo"

    command:       - -scrape_uri=http://10.136.225.165:8123

这里的scrape_rui对应的是ClickHouse暴露的http端口8123，因监控组件和ClickHouse属于不同的容器网络，所以这里用的是本机IP。

• ClickHouse：8124和9001
• Expoort2：9117

Grafana配置

测试仅是模拟实操，并未对模板grafana.ini进行修改。

Grafana的卷映射参考了镜像的Env，特殊点在于，此处多了一个插件目录（可选）。

      - D:\clickhouse-monitor\grafana\plugins\:/var/lib/grafana/plugins

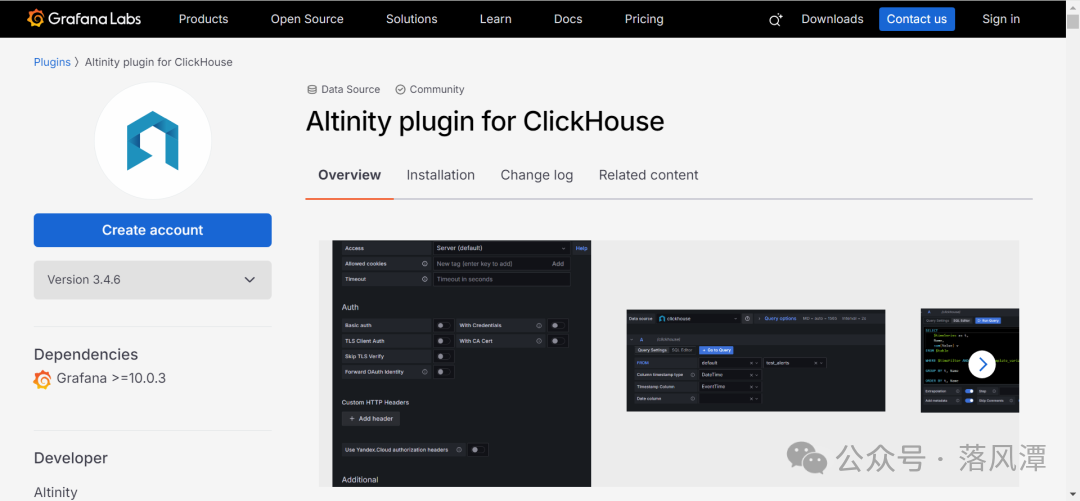

https://grafana.com/grafana/plugins/vertamedia-clickhouse-datasource/

将下载的插件vertamedia-clickhouse-datasource-3.4.4.zip解压到grafana的plugins子目录即可。

可观测性环境部署验证

主要是针对监控组件的实施确认。

CH-Exporter

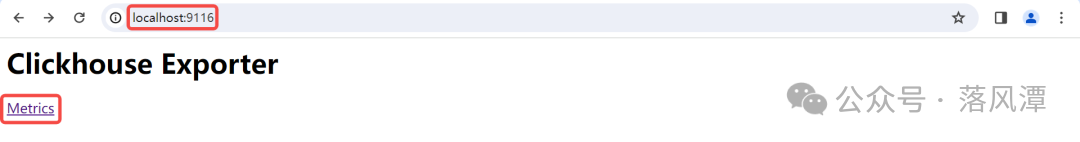

访问http://localhost:9116，如下图，点击Metrics查看相关指标。

Prometheus

访问http://localhost:9090，点击【Status】菜单的【Target Health】选项。

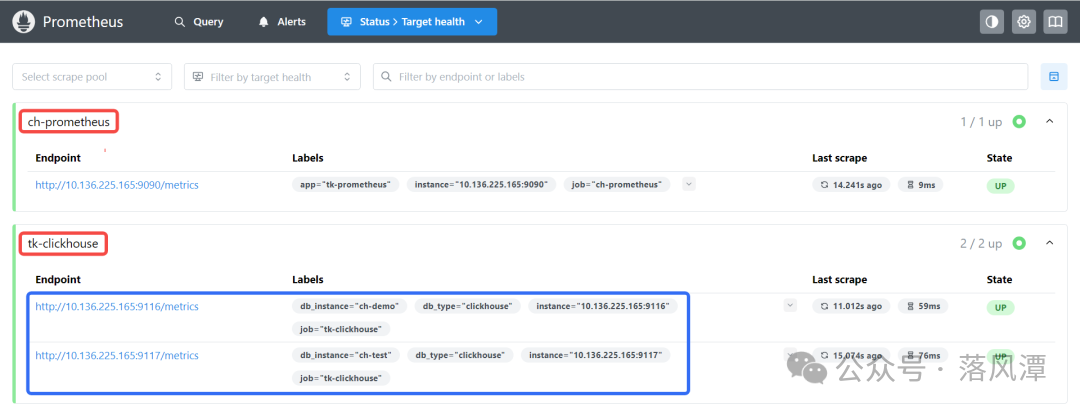

如下图所示，可看到之前在prometheus.yml中设置的监控对象，红框是Job，蓝框是Target和对应的Label。

Grafana

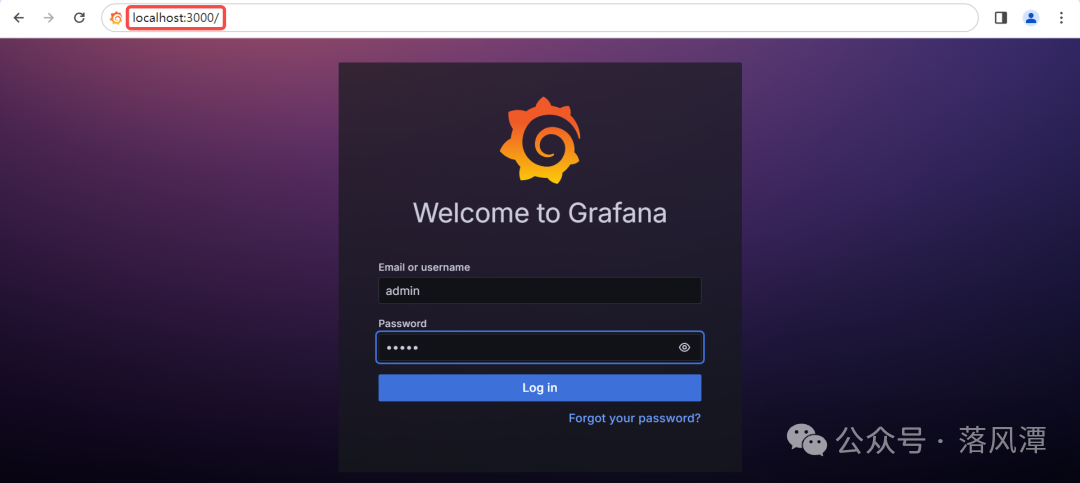

访问http://localhost:3000，输入默认用户密码：admin/admin。

一切就绪后，最后就是DashBoard的数据展示了。

主要步骤：

1. 定义数据源

2. 配置监控仪表盘

Step1：定义数据源

• Prometheus（标准）

• Altinity plugin for ClickHouse（插件）

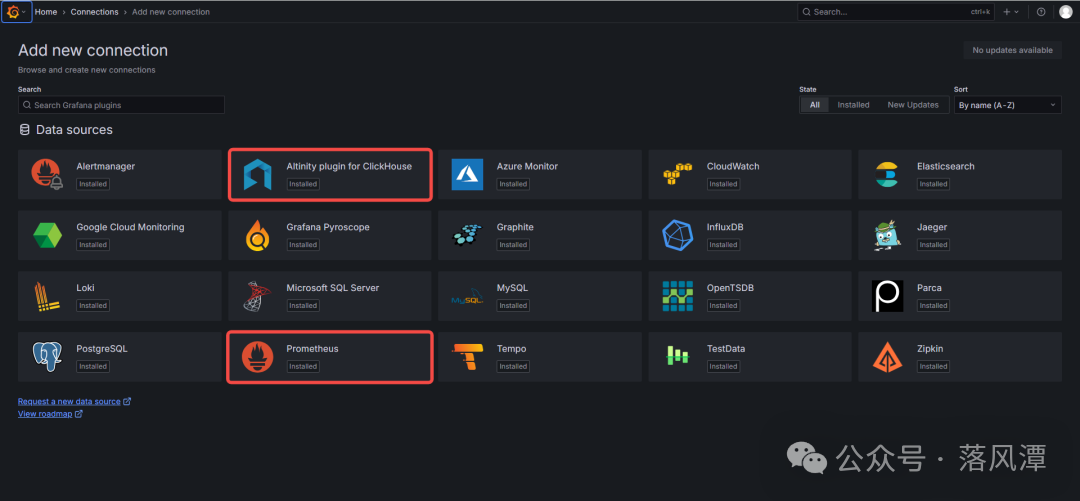

Prometheus数据源：通过左侧【Connections】菜单的【Data sources】添加，添加时直接选择Prometheus图标即可。

接下来，给Prometheus数据源起个名字，并在【Connection】中输入相应的URL，配置完成后在页面最下方点击【Save & Test】。

注意，这里的URL是本机IP:9090，而不是localhost。

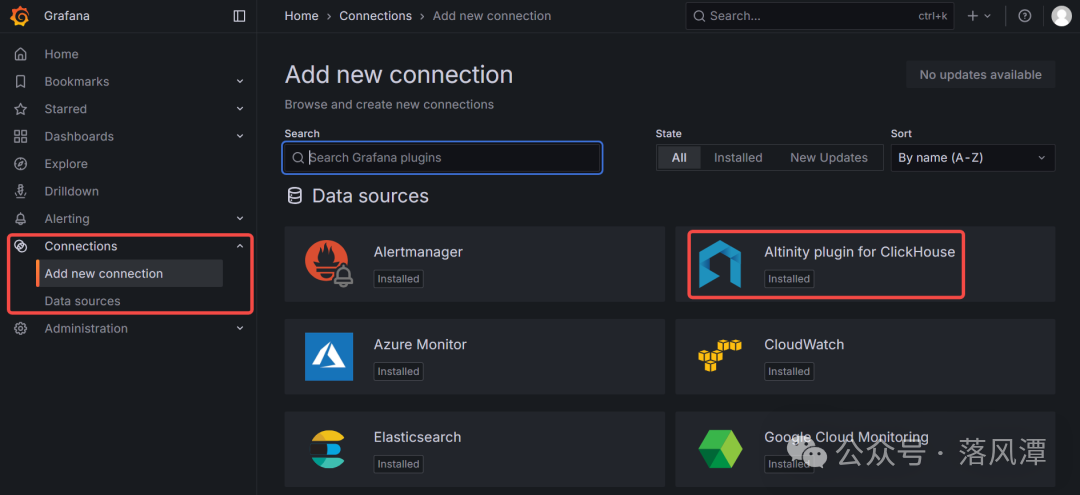

对于Altinity插件：可在【Add New Connection】中确认插件的状态，如果是【Installed】，直接点击对应的插件对标后，添加ClickHouse数据源。

相关设置如下：

• 【HTTP】ClickHouse的URL，【http://本机IP:8123】

• 【Auth】Basic Auth，随后输入用户密码，【default/123456】

• 【Save & Test】

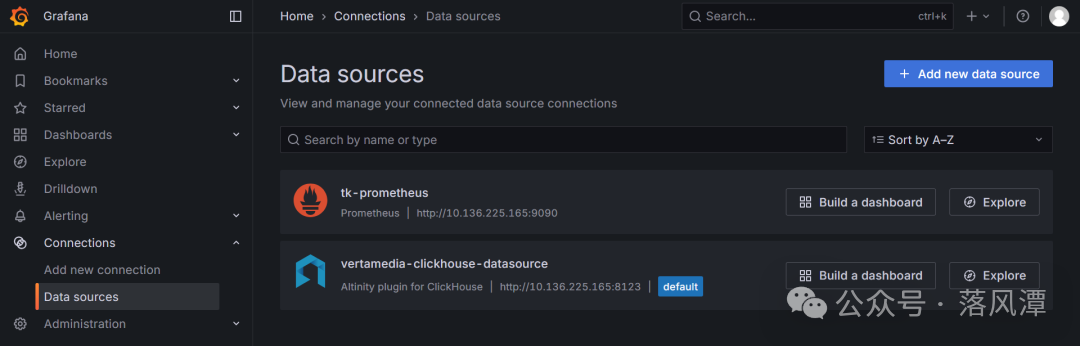

最后，成功配置出两个数据源。

Step2：配置监控仪表盘

Grafana支持通过目录管理管理仪表盘。

可定制DashBoard，也可导入现成的监控模板，潭主用的模板ID是882和13334。

https://grafana.com/grafana/dashboards/882

因网络受限，只好离线下载882相应的模板文件。

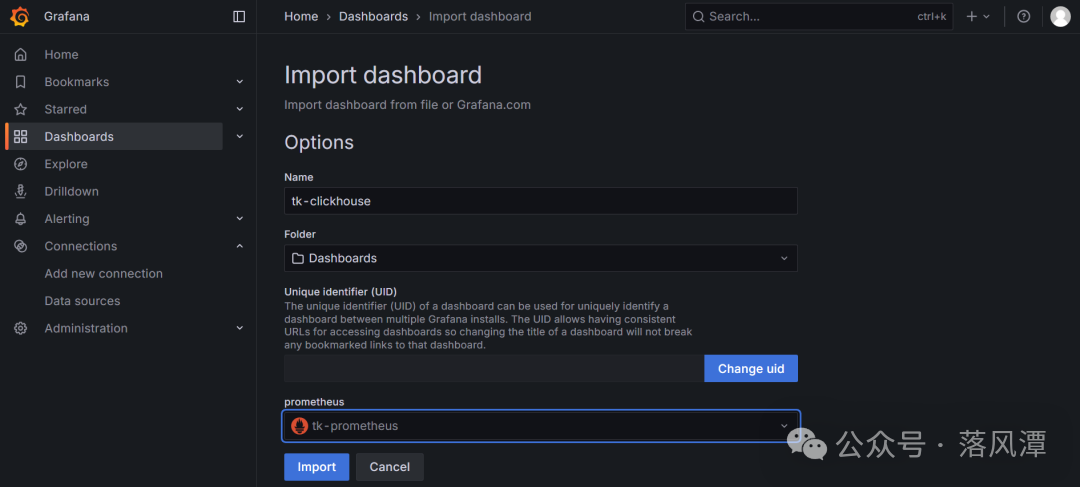

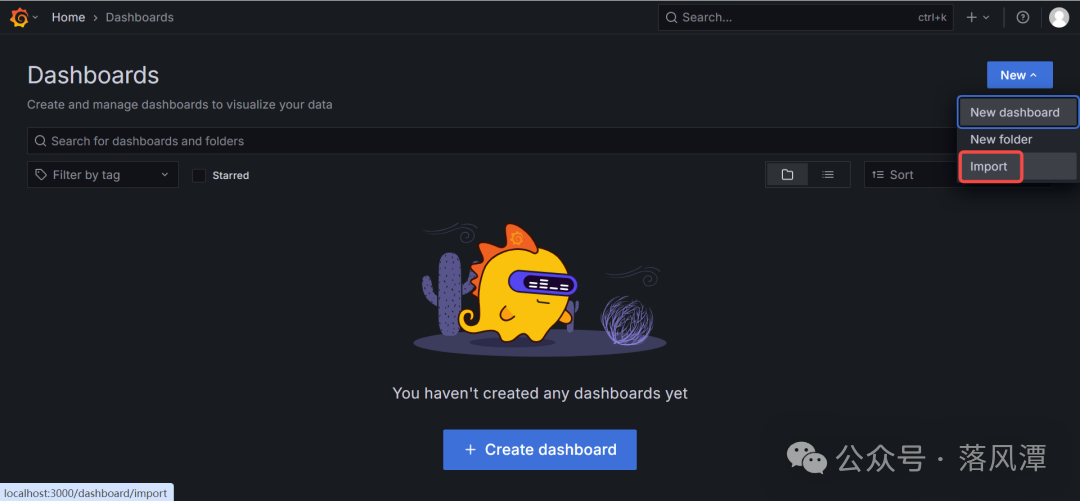

在【Import】时选择Upload之前下载的JSON文件即可，并指定之前设定好的Prometheus数据源。

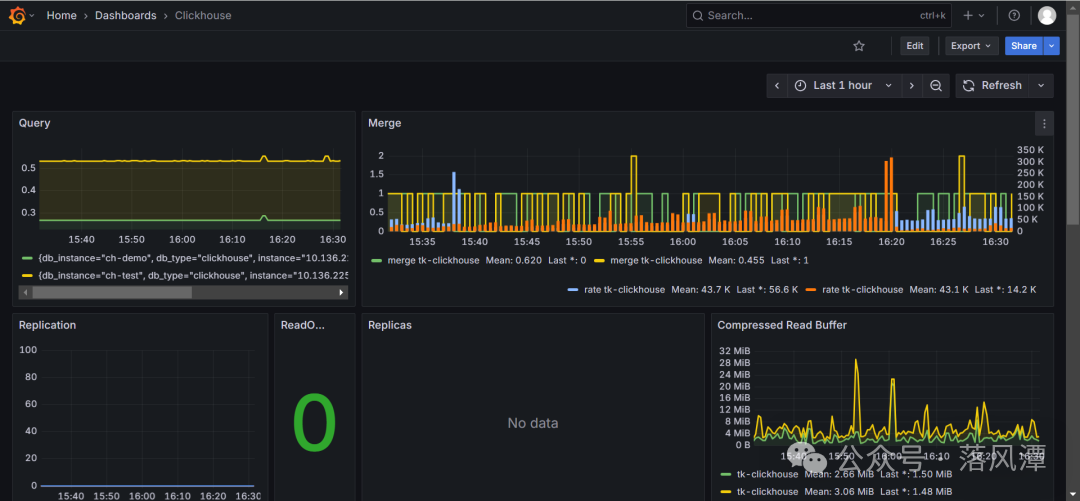

实际监控效果如下：

为了测试Altinity插件，潭主又下载了13334模板，操作类似。

差别在于，导入模板时需要选择创建好的ClickHouse V3数据源，即之前创建的【vertamedia-clickhouse-datasource】。

好啦，本期实验成功结束。

监控集成，时序猛于虎

本期，潭主借ClickHouse又重新学了学Prometheus和Grafana。

上手实操时还真遇到了不少问题，跟负责监控的同事取了取经，挺有收获。

到此，潭主前期规划的5篇ClickHouse实战系列文章已全部付梓。

近期正在ClickHouse上测试时序引擎，体验了之前一直感兴趣的Prometheus Remote Storage功能，留到下期分享，算作本期的续。
