pgvector 源码学习: 9 类型系统架构 (Type System Architecture)

pgvector 源码学习: 9 类型系统架构 (Type System Architecture)

本文对 pgvector 的内部类型系统架构 (type system architecture) 进行了技术深入解析，涵盖了内存布局 (memory layouts)、PostgreSQL 类型注册 (type registration)、输入/输出函数 (input/output functions)、类型修饰符 (type modifiers) 以及**类型转换系统 (cast system)**。

概述 (Overview)

pgvector 实现了四种自定义的 PostgreSQL 数据类型 (data types)，每种都通过 PostgreSQL 的可扩展类型系统 (extensible type system) 进行注册。其实现遵循 PostgreSQL 的 varlena (可变长度 (variable-length)) 约定，并提供了完整的 I/O、二进制序列化 (binary serialization)、类型修改 (type modification) 和类型转换 (casting) 基础设施。

所有四种类型都通过以下方式集成到 PostgreSQL 的类型系统中：

• 用于 SQL 字面量 (SQL literals) 的文本输入/输出函数 (Text input/output functions)
• 用于协议序列化 (protocol serialization) 的二进制发送/接收函数 (Binary send/receive functions)
• 用于维度约束 (dimension constraints) 的类型修饰符函数 (Type modifier functions)
• 用于类型互操作性 (type interoperability) 的类型转换函数 (Cast functions)
• 确保数据完整性 (data integrity) 的验证函数 (Validation functions)

来源:
src/vector.c 1-50src/halfvec.c 1-50src/sparsevec.c 1-50sql/vector.sql 1-50

内存布局与存储格式 (Memory Layout and Storage Format)

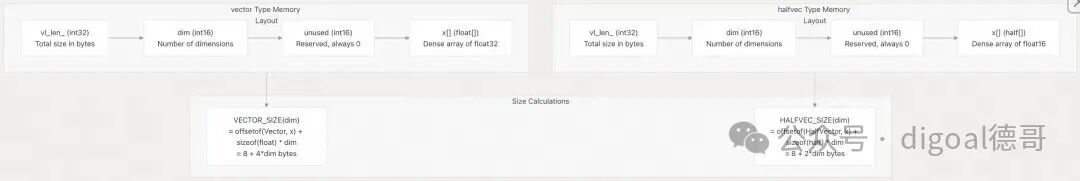

密集向量类型 (Dense Vector Types)

vector 和 halfvec 都使用一个简单的**密集数组表示 (dense array representation)**，并带有 **PostgreSQL varlena 头部 (header)**：

unused 字段保留供将来使用，并且必须始终为零。它提供对齐填充 (alignment padding) 和**扩展能力 (extension capability)**。

来源:
src/vector.h 1-31src/halfvec.h 1-70

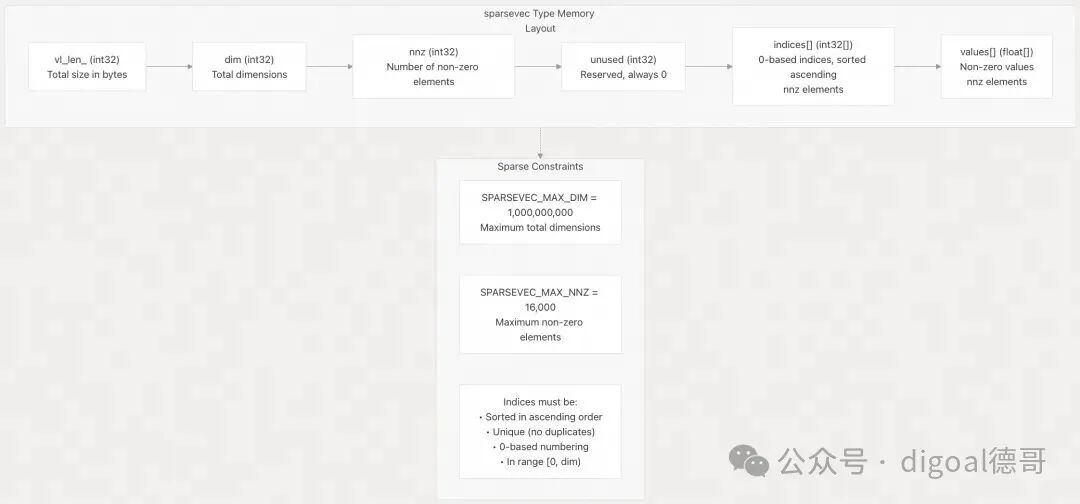

稀疏向量类型 (Sparse Vector Type)

sparsevec 类型使用压缩稀疏行 (compressed sparse row, CSR) 格式，其中索引 (indices) 存储在值 (values) 之前：

稀疏向量布局 (Sparse Vector Layout)：

• 头部 (Header): 16 字节 (vl_len_, dim, nnz, unused)
• 索引数组 (Indices array): nnz × 4 字节 (int32 数组)
• 值数组 (Values array): nnz × 4 字节 (float 数组)
• 总大小 (Total size): 16 + 8×nnz 字节

宏 SPARSEVEC_SIZE(nnz) 计算总大小，而 SPARSEVEC_VALUES(x) 通过计算偏移量越过索引数组来返回指向值数组的**指针 (pointer)**。

来源:
src/sparsevec.h 1-41src/sparsevec.c 138-151

位向量类型 (Bit Vector Type)

位向量 (Bit vectors) 使用 PostgreSQL 内置的 varbit 类型（可变长度位字符串 (variable-length bit string)），并通过 binary_quantize() 函数创建，而不是拥有单独的类型定义 (type definition)。它们为每个维度 (dimension) 存储一位 (bit)，从而提供了极高的**压缩率 (compression)**。

来源:
src/vector.c 941-967sql/vector.sql 55-56

PostgreSQL 类型注册 (Type Registration with PostgreSQL)

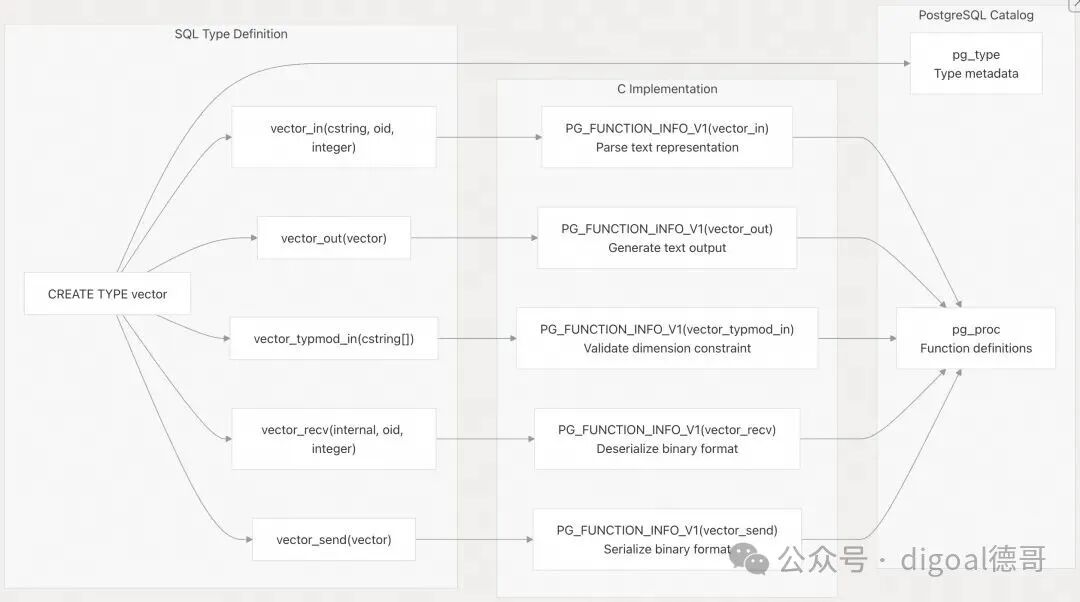

注册流程 (Registration Flow)

每种类型都在 sql/vector.sql 中注册，并带有五个必需的函数：

所有类型都使用 STORAGE = external，以便在数据超过 PostgreSQL 的 TOAST 阈值 (TOAST threshold) 时，将其**行外存储 (out-of-line)**。

来源:
sql/vector.sql 4-30sql/vector.sql 336-360sql/vector.sql 693-717

输入/输出系统 (Input/Output System)

文本格式解析 (Text Format Parsing)

向量输入 (Vector Input) (src/vector.c 165-270):

• 解析格式: [value1,value2,...]
• 使用 strtof() 进行**浮点数解析 (float parsing)（避免二次舍入 (double-rounding)**）
• 使用 CheckElement() 验证每个**元素 (element)**（无 NaN (非数字)，无 Infinity (无穷大)）
• 使用 CheckDim() 和 CheckExpectedDim() 验证维度计数 (dimension count)

稀疏向量输入 (Sparse Vector Input) (src/sparsevec.c 187-389):

• 解析格式: {index1:value1,index2:value2,...}/dimensions
• 文本中使用**基于 1 的编号 (1-based numbering)（内部转换为基于 0 的 (0-based)**）
• 自动过滤零值 (zero values)
• 使用 qsort() 和 CompareIndices() 对索引 (indices) 进行排序
• 验证索引是唯一 (unique) 的、已排序 (sorted) 的且在范围内 (in-range)

半向量输入 (Half Vector Input) (src/halfvec.c 165-271):

• 与 vector 相同的文本格式: [value1,value2,...]
• 使用 Float4ToHalfUnchecked() 将浮点数 (float) 转换为半精度 (half-precision)
• 额外的范围检查 (range checking) 以防止半精度溢出 (overflow)

来源:
src/vector.c 165-270src/sparsevec.c 187-389src/halfvec.c 165-271

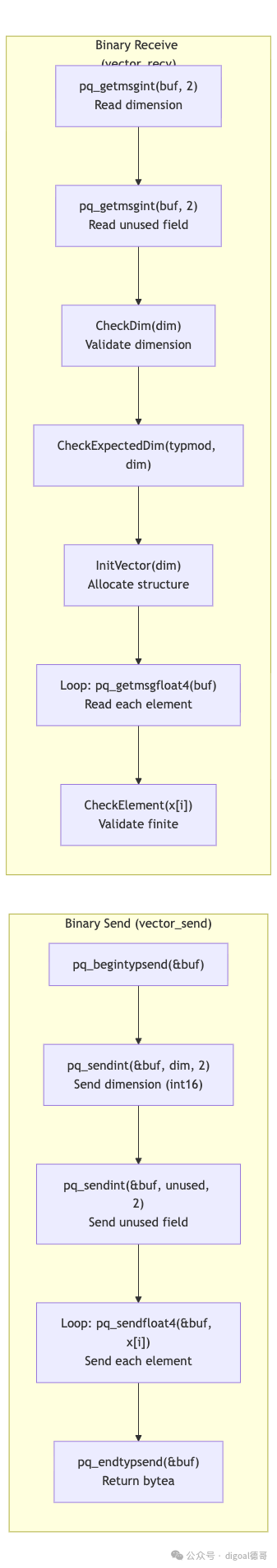

二进制序列化 (Binary Serialization)

二进制发送/接收函数 (Binary send/receive functions) 使用 PostgreSQL 的 StringInfo **缓冲区 API (buffer API)，并确保平台无关的字节顺序 (platform-independent byte ordering)**：

vector 的二进制格式 (Binary Format for vector)：

• 2 字节: 维度 (int16)
• 2 字节: unused 字段 (始终为 0)
• dim × 4 字节: 浮点数值 (float values)

sparsevec 的二进制格式 (Binary Format for sparsevec)：

• 4 字节: 维度 (int32)
• 4 字节: nnz (非零元素数量 (number of non-zero elements)) (int32)
• 4 字节: unused 字段 (始终为 0)
• nnz × 4 字节: 索引 (int32[], 基于 0)
• nnz × 4 字节: 值 (float[])

半向量使用自定义的 pq_getmsghalf() 和 pq_sendhalf() 辅助函数来序列化 (serialize) 16 位的**半精度值 (half-precision values)**。

来源:
src/vector.c 363-411src/sparsevec.c 492-565src/halfvec.c 28-55

类型修饰符与验证 (Type Modifiers and Validation)

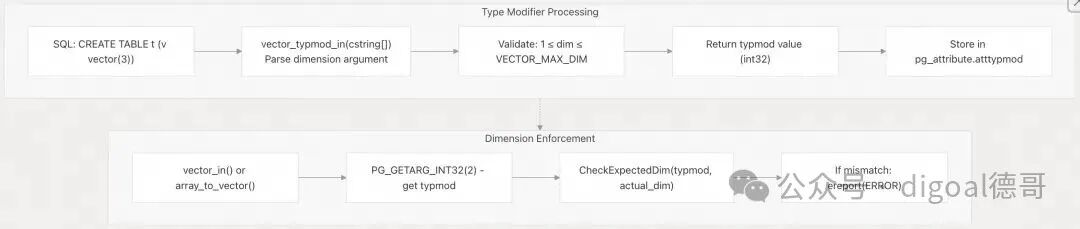

类型修饰符 (Type modifiers) 允许用户在类型级别指定**维度约束 (dimension constraints)**（例如 vector(3)、halfvec(128)）：

类型修饰符函数 (Type Modifier Functions)：

维度验证辅助函数 (Dimension Validation Helpers)：

• CheckDim(int dim) - 验证维度 (dimension) 是否在有效范围内
• CheckExpectedDim(int32 typmod, int dim) - 强制执行类型修饰符约束
• CheckDims(Type *a, Type *b) - 确保两个向量具有匹配的维度 (matching dimensions)

这些函数在以下过程中被调用：

• 输入函数 (vector_in、halfvec_in、sparsevec_in)
• 二进制接收 (vector_recv、halfvec_recv、sparsevec_recv)
• 类型转换函数 (array_to_vector、halfvec_to_vector 等)
• 距离函数 (Distance functions)（确保操作数 (operands) 兼容）

来源:
src/vector.c 72-96src/halfvec.c 72-96src/sparsevec.c 42-87src/vector.c 332-358

类型转换系统与类型转换 (Cast System and Type Conversions)

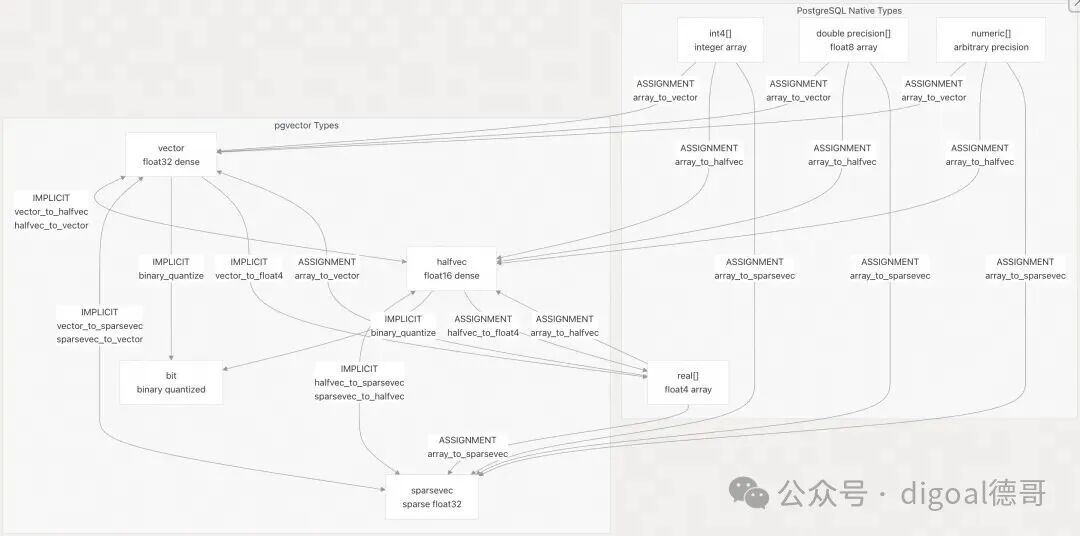

Cast Graph

类型转换类别 (Cast Categories)

**隐式转换 (IMPLICIT casts)**（自动发生，无需显式转换）：

• vector ↔ halfvec
• vector ↔ sparsevec
• halfvec ↔ sparsevec
• vector → real[]
• vector → bit（通过 binary_quantize）
• halfvec → bit（通过 binary_quantize）

**赋值转换 (ASSIGNMENT casts)（允许在赋值操作中进行，但在表达式中需要显式转换 (explicit cast)**）：

• int4[] → vector, halfvec, sparsevec
• real[] → vector, halfvec, sparsevec
• double precision[] → vector, halfvec, sparsevec
• numeric[] → vector, halfvec, sparsevec
• halfvec → real[]

来源:
sql/vector.sql 154-170sql/vector.sql 490-512sql/vector.sql 862-886

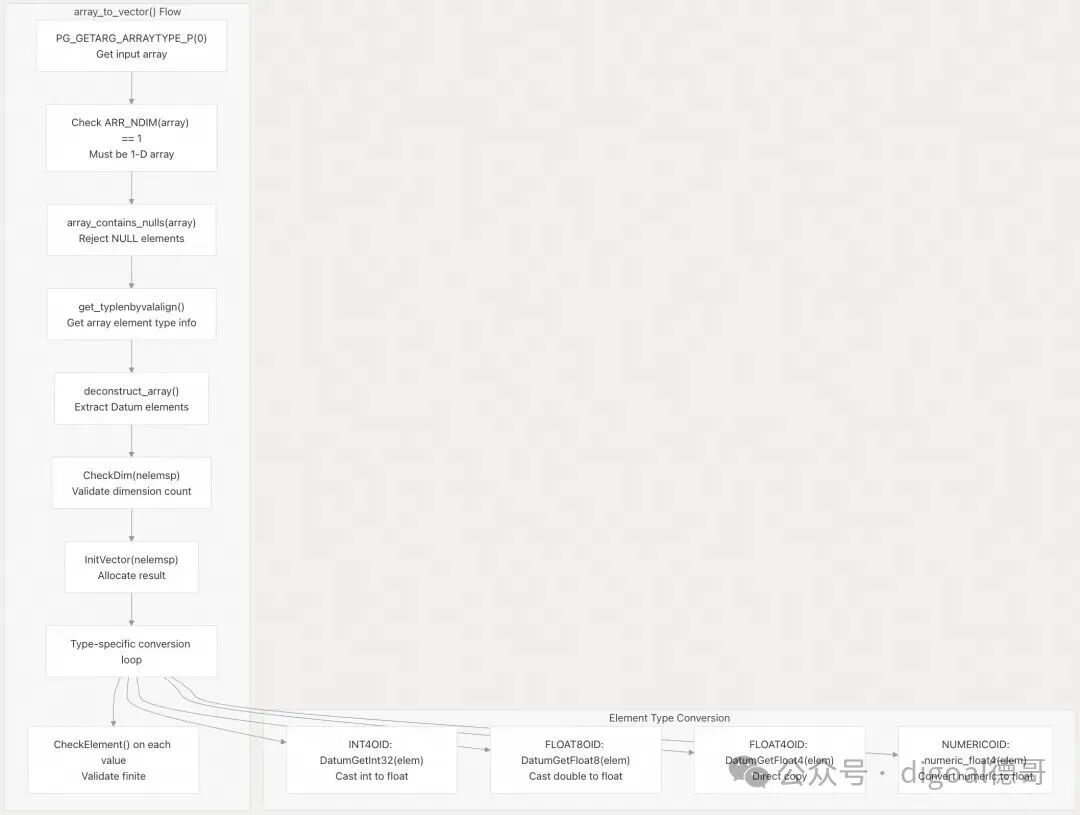

数组转换实现 (Array Conversion Implementation)

array_to_vector() 系列函数处理从 PostgreSQL 数组 (arrays) 进行的转换：

数组到向量转换 (Array to Vector Conversion) (src/vector.c 432-501):

• 接受 int4[]、real[]、double precision[]、numeric[]
• 使用 deconstruct_array() 来提取元素
• 对每个元素执行特定类型的转换 (type-specific conversion)
• 验证所有元素都是有限 (finite) 的（无 NaN，无 Infinity）

数组到稀疏向量 (Array to Sparse Vector) (src/sparsevec.c 672-798):

• 在第一次遍历 (pass) 中计算非零元素 (non-zero elements) 的数量
• 根据 nnz 计数分配稀疏结构 (sparse structure)
• 仅存储非零值及其索引
• 对 MSVC /fp:fast 模式进行特殊处理，以检测 NaN/Infinity

来源:
src/vector.c 432-501src/sparsevec.c 672-798src/halfvec.c 425-494

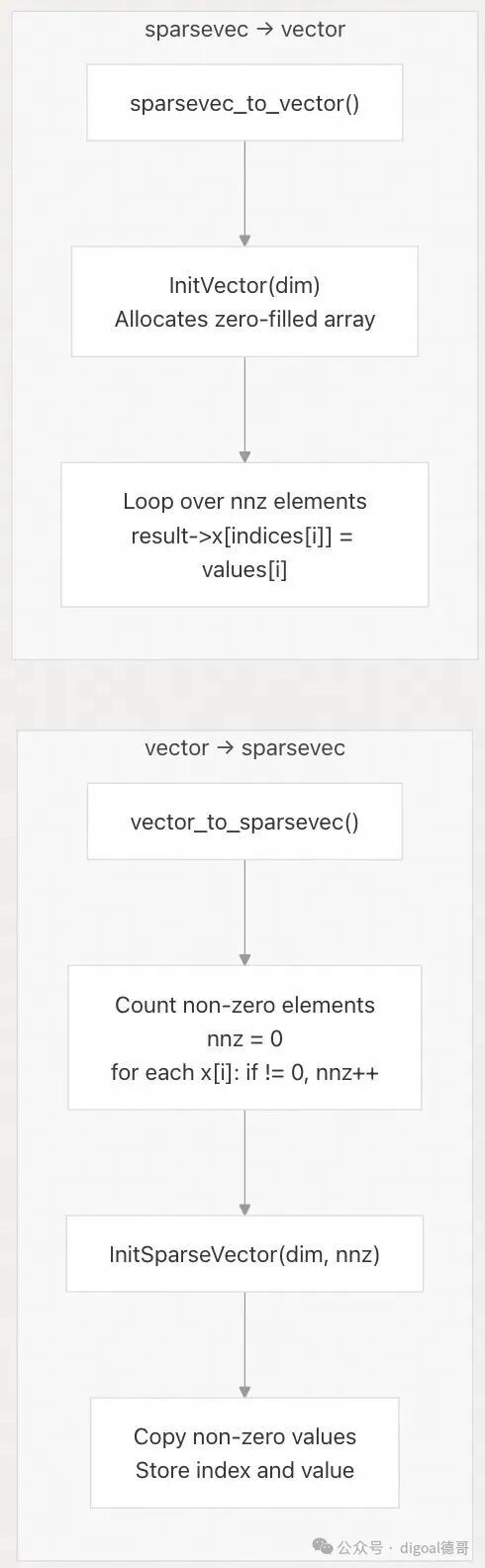

密集-稀疏转换 (Dense-Sparse Conversions)

密集到稀疏 (Dense to Sparse) (src/sparsevec.c 586-624):

• 第一次遍历：计算非零元素的数量
• 使用精确的 nnz 计数 (exact nnz count) 分配稀疏结构
• 第二次遍历：复制索引和值

稀疏到密集 (Sparse to Dense) (src/vector.c 1303-1321):

• 分配**密集向量 (dense vector)**（由 palloc0 **初始化为零 (initialized to zeros)**）
• 使用索引将稀疏值分散 (Scatter sparse values) 到密集数组中

半精度到稀疏 (Half to Sparse) (src/sparsevec.c 629-667):

• 使用 HalfIsZero() 检测零半精度值 (zero half-precision values)
• 在复制过程中使用 HalfToFloat4() 将半精度转换为浮点数 (float)

来源:
src/sparsevec.c 586-624src/vector.c 1303-1321src/sparsevec.c 629-667

内部辅助函数与宏 (Internal Helper Functions and Macros)

内存分配辅助函数 (Memory Allocation Helpers)

每种类型都提供一个**初始化函数 (initialization function)**，用于分配和初始化结构：

所有函数都使用 palloc0() 进行**零初始化分配 (zero-initialized allocation)**，并使用 SET_VARSIZE() 设置 **varlena 头部 (varlena header)**。

Datum 提取宏 (Datum Extraction Macros)

// Vector type
#define DatumGetVector(x)       ((Vector *) PG_DETOAST_DATUM(x))
#define PG_GETARG_VECTOR_P(x)   DatumGetVector(PG_GETARG_DATUM(x))
#define PG_RETURN_VECTOR_P(x)   PG_RETURN_POINTER(x)
// HalfVector type
#define DatumGetHalfVector(x)   ((HalfVector *) PG_DETOAST_DATUM(x))
#define PG_GETARG_HALFVEC_P(x)  DatumGetHalfVector(PG_GETARG_DATUM(x))
#define PG_RETURN_HALFVEC_P(x)  PG_RETURN_POINTER(x)
// SparseVector type
#define DatumGetSparseVector(x)     ((SparseVector *) PG_DETOAST_DATUM(x))
#define PG_GETARG_SPARSEVEC_P(x)    DatumGetSparseVector(PG_GETARG_DATUM(x))
#define PG_RETURN_SPARSEVEC_P(x)    PG_RETURN_POINTER(x)

这些宏 (macros) 自动处理 PostgreSQL 的 Datum 类型 和 TOAST（**超大属性存储技术 (The Oversized-Attribute Storage Technique)）解压缩 (decompression)**。

来源:
src/vector.h 6-9src/halfvec.h 56-58src/sparsevec.h 7-9

稀疏向量值访问 (Sparse Vector Value Access)

由于稀疏向量值存储在索引数组之后，一个辅助函数会计算**值指针 (values pointer)**：

static inline float *
SPARSEVEC_VALUES(SparseVector * x)
{
return (float *) (((char *) x) + offsetof(SparseVector, indices) +
                      (x->nnz * sizeof(int32)));
}

这种指针运算 (pointer arithmetic) 跳过头部和索引，以到达值数组。

来源:
src/sparsevec.h 32-36

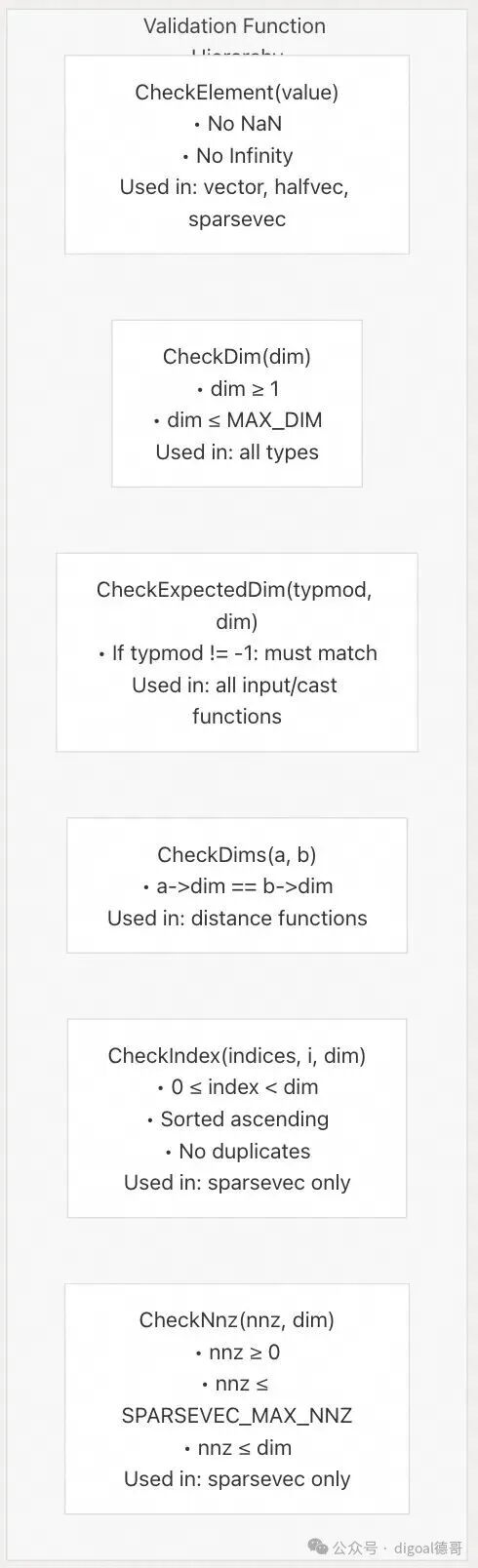

验证函数 (Validation Functions)

所有验证函数 (validation functions) 都使用 ereport(ERROR, ...) 来引发带有相应错误码 (error codes) 的 **PostgreSQL 异常 (exceptions)**：

• ERRCODE_DATA_EXCEPTION（数据异常错误码）- 无效的数据值
• ERRCODE_PROGRAM_LIMIT_EXCEEDED（程序限制超出错误码）- 维度限制超出
• ERRCODE_INVALID_PARAMETER_VALUE（无效参数值错误码）- 无效的类型修饰符

来源:
src/vector.c 60-113src/halfvec.c 60-113src/sparsevec.c 29-116

半精度实用工具 (Half-Precision Utilities)

halfvec 类型使用一个单独的**实用工具层 (utility layer)，用于半精度浮点数转换 (half-precision float conversions)**：

转换函数 (Conversion Functions)：

• Float4ToHalf(float) - 将 float32 转换为半精度 (half)，带有范围检查 (range checking)
• Float4ToHalfUnchecked(float) - 转换时不进行溢出检查 (overflow checks)
• HalfToFloat4(half) - 将半精度转换为 float32
• HalfIsNan(half) - 检查 NaN (非数字)
• HalfIsInf(half) - 检查无穷大 (infinity)
• HalfIsZero(half) - 检查零值 (zero value)

平台调度 (Platform Dispatch)：

系统使用运行时 CPU 检测 (runtime CPU detection) 来选择**优化的实现 (optimized implementations)**：

• F16C 支持: 在带有 F16C 的 x86-64 上使用硬件指令 (hardware instructions)
• FLT16 支持: 在可用时使用编译器的原生 _Float16 类型
• 回退 (Fallback): 使用位操作 (bit manipulation) 的软件实现 (Software implementation)

来源:
src/halfvec.h 38-51src/halfutils.hsrc/halfutils.c

总结 (Summary)

pgvector 的类型系统架构 (type system architecture) 展示了清晰的**关注点分离 (separation of concerns)**：

1. 内存布局 (Memory Layout): 紧凑的 varlena 结构 (varlena structures) 和特定于类型的优化 (type-specific optimizations)
2. PostgreSQL 集成 (PostgreSQL Integration): 完整的 I/O、二进制序列化和类型修饰符支持
3. 验证 (Validation): 在每个入口点 (entry point) 进行全面检查 (Comprehensive checking)
4. 类型安全 (Type Safety): 维度检查 (Dimension checking) 和元素验证 (element validation) 可防止无效数据
5. 互操作性 (Interoperability): 丰富的类型转换系统 (Rich cast system) 实现了类型之间的无缝转换 (seamless conversions)

该架构遵循 PostgreSQL 约定，同时增加了领域特定的优化 (domain-specific optimizations)，例如稀疏存储 (sparse storage) 和半精度支持 (half-precision support)。所有公共 API (public APIs) 均通过SQL 函数定义 (SQL function definitions) 公开，这些定义委托给通过 PG_FUNCTION_INFO_V1 注册的 C 实现。

来源:
src/vector.c 1-1322src/halfvec.c 1-1364src/sparsevec.c 1-1257sql/vector.sql 1-1000
