OceanBase 源码学习: 3 存储引擎

OceanBase 存储引擎提供分布式存储、事务管理和数据持久化服务。该引擎以 Tablet（ObTablet）为基本存储单元，通过日志流（ObLS）进行管理，并通过复杂的事务系统进行协调。

架构概述

存储引擎架构包括四个关键子系统.

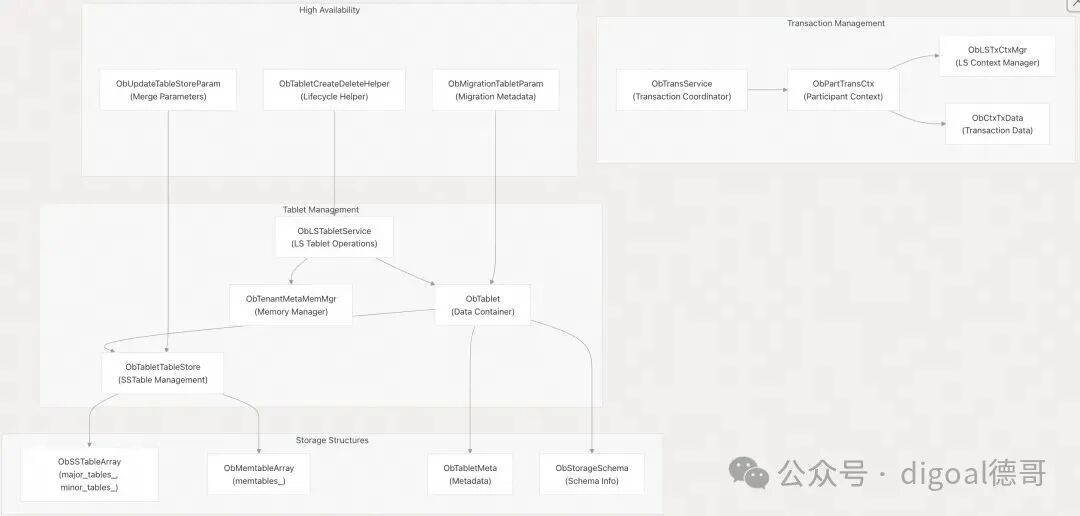

核心存储架构:




事务管理

事务系统使用两阶段提交协议管理跨 Tablet 的分布式 ACID 事务。核心组件负责处理事务生命周期、并发控制和一致性保证。

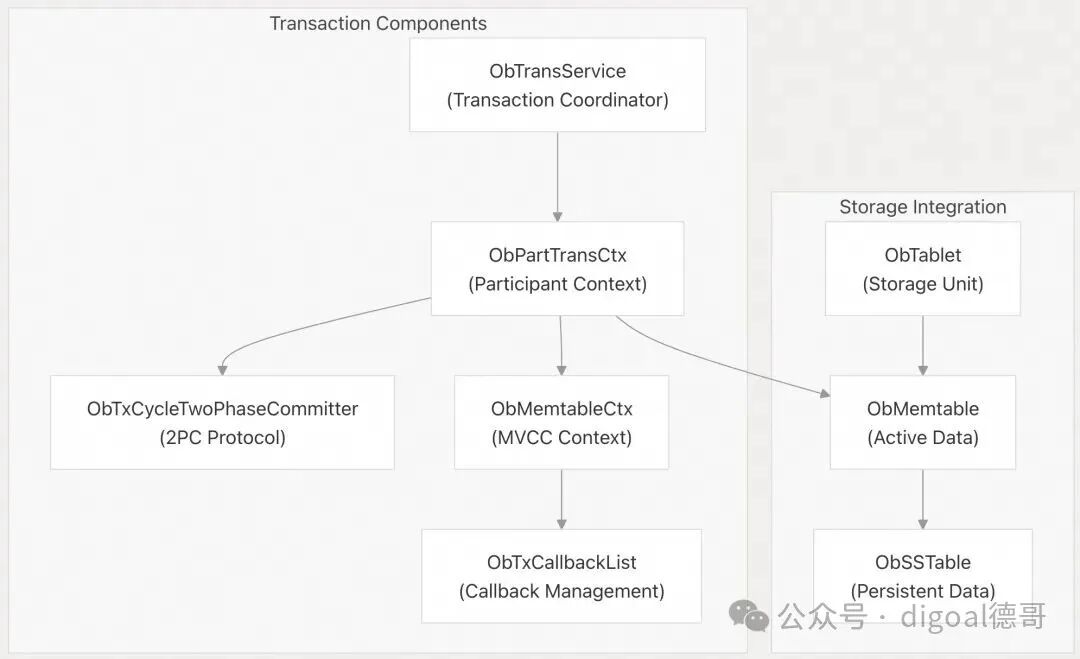

事务架构

事务处理流程:




事务上下文管理

相关代码: src/storage/tx/ob_trans_part_ctx.cpp

ObPartTransCtx 类管理每个参与 tablet 内的事务状态：

函数
用途
init()
初始化事务上下文
start_trans()
开始交易处理
commit()
执行提交协议
handle_timeout()
管理事务超时
trans_kill_()
强制中止交易
trans_clear_()
清理交易状态

上下文维护的关键状态包括：

  • mt_ctx_ ：MVCC 操作相关的 Memtable 上下文
  • ctx_tx_data_ ：事务提交/终止信息
  • exec_info_ ：执行元数据，包括参与者列表
  • mds_cache_ ：多数据源操作缓存

两阶段提交协议

对于分布式事务，系统要用到 ObTxCycleTwoPhaseCommitter 来处理如下动作 ：

  • 1、准备阶段：参与者准备提交并投票
  • 2、提交/中止阶段：协调员做出最终决定
  • 3、清理：释放资源并通知参与者

该协议确保跨多个 tablets 的原子性，并通过超时管理和重试机制处理故障情况。

Tablet 管理

Tablet 是基本存储单元, 在每个日志流内部通过 ObLSTabletService 进行管理。每个 Tablet 维护自己的存储结构和元数据。

Tablet 核心结构

ObTablet 内部组织架构. ObTablet 的主要成员包括：

  • wash_score_ ：用于内存管理和 tablet 驱逐
  • pointer_hdl_ ：管理 tablet 指针
  • allocator_ ：tablet 的内存分配器
  • log_handler_ ：与事务日志系统集成

Tablet 生命周期操作

ObLSTabletService 提供 Tablet 管理操作：

操作
方法
用途
Create
create_tablet()
使用schema模式初始化新的 tablet
Access
get_tablet()
接受相关的tablet handle以进行访问操作
Update
update_tablet_table_store()
修改 tablet 存储结构
Remove
remove_tablet()/remove_tablets()
删除 tablet 并清理
Migrate
create_transfer_in_tablet()
处理 tablet 迁移

Tablet初始化过程

Tablets 支持不同场景的多种初始化模式：

初始化类型
方法
目的
关键参数
首次创建
init_for_first_time_creation()
创建新的 tablet
ObCreateTabletSchema
，need_create_empty_major_sstable
Merge 操作
init_for_merge()
Post-compaction 更新
ObUpdateTableStoreParam
迁移
init_with_migrate_param()
跨节点迁移
ObMigrationTabletParam
，is_transfer flag
SSTable 替换
init_for_sstable_replace()
批量 SSTable 更新
ObBatchUpdateTableStoreParam
Medium Update
init_with_update_medium_info()
Medium compaction info update
Medium info changes
MDS SSTable
init_with_mds_sstable()
MDS 表集成
mds_flush_scn
，MDS SSTable

每个初始化方法处理：

  • 通过 ObArenaAllocator 分配内存
  • 通过 inner_inc_macro_ref_cnt() 对宏块进行引用计数
  • 通过 table_store_cache_.init() 初始化表存储缓存
  • 通过 check_tablet_schema_mismatch() 检查 schema 兼容性

存储压缩(Compaction)

存储系统采用多级压缩策略来优化存储布局和查询性能。压缩将多个 SSTable 合并为更少、更大的表。

压缩架构

存储层组织如下:




表存储管理

ObTabletTableStore 管理不同类型的存储结构：

SSTable 类型
作用
管理行为
Major Tables
基础数据快照
重大压缩/迁移
Minor Tables
数据增量变化
内存表冻结/轻微压缩
DDL 表
schema 变更数据
DDL 操作
MDS 表
Multi-data source info
MDS 刷新操作

压缩操作

通过多种 tablet 方法和表存储操作来处理压缩的具体行为：

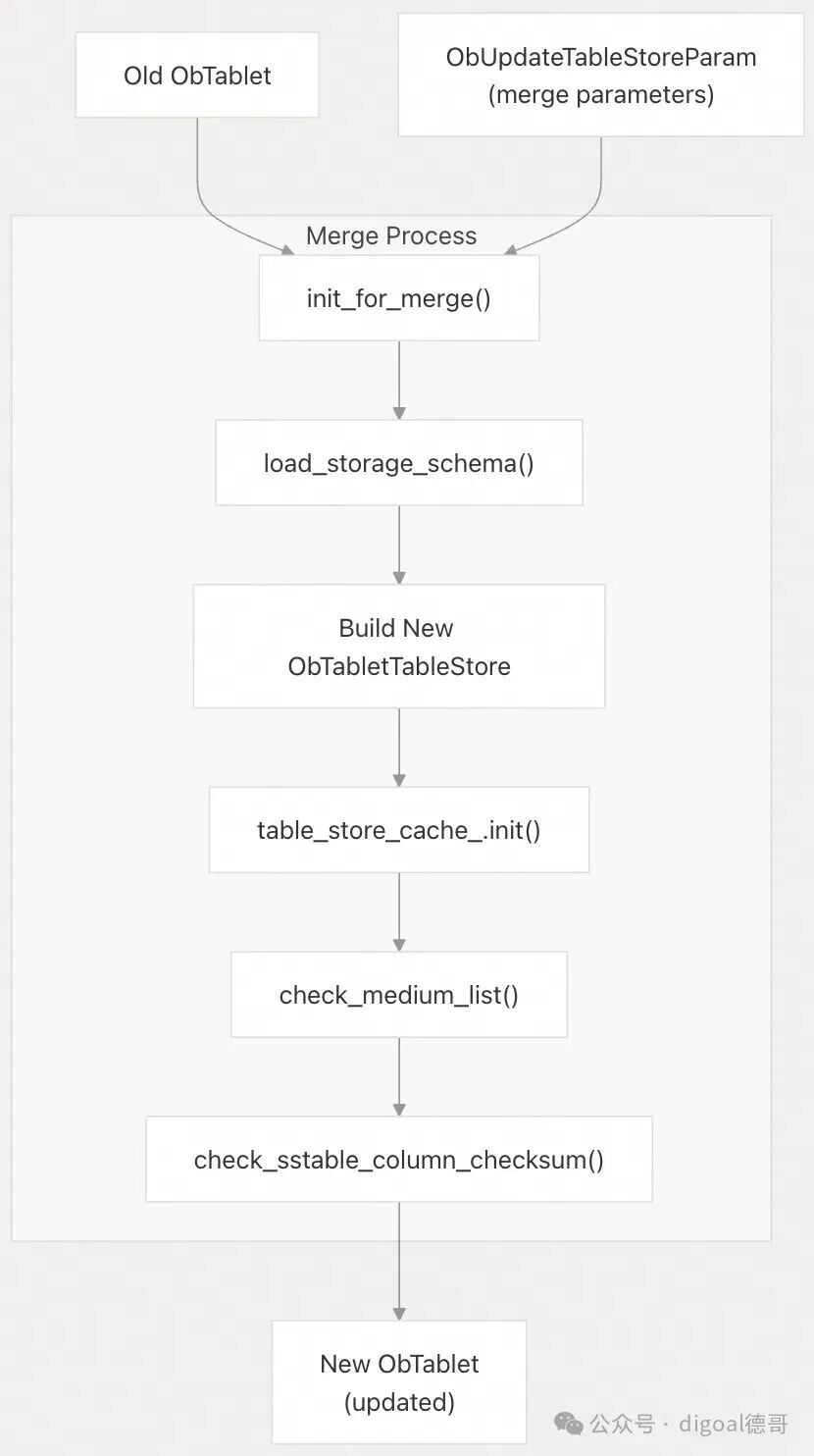

压缩合并处理流程如下:




压缩合并过程包括：

  • schema 同步：ObStorageSchemaUtil::update_tablet_storage_schema() 处理 schema 演变
  • 表存储构建：使用合并后的 SSTables 新建 ObTabletTableStore
  • medium信息管理：tablet_meta_.update_extra_medium_info() 跟踪压缩进度
  • 引用管理：inner_inc_macro_ref_cnt() 管理宏块生命周期
  • 验证：多重检查确保合并后的 tablet 完整性

高可用性和数据恢复

该系统通过 Tablet 迁移、数据传输和恢复功能提供全面的高可用性。这些操作确保了数据的持久性和服务的连续性。

HA 架构组件

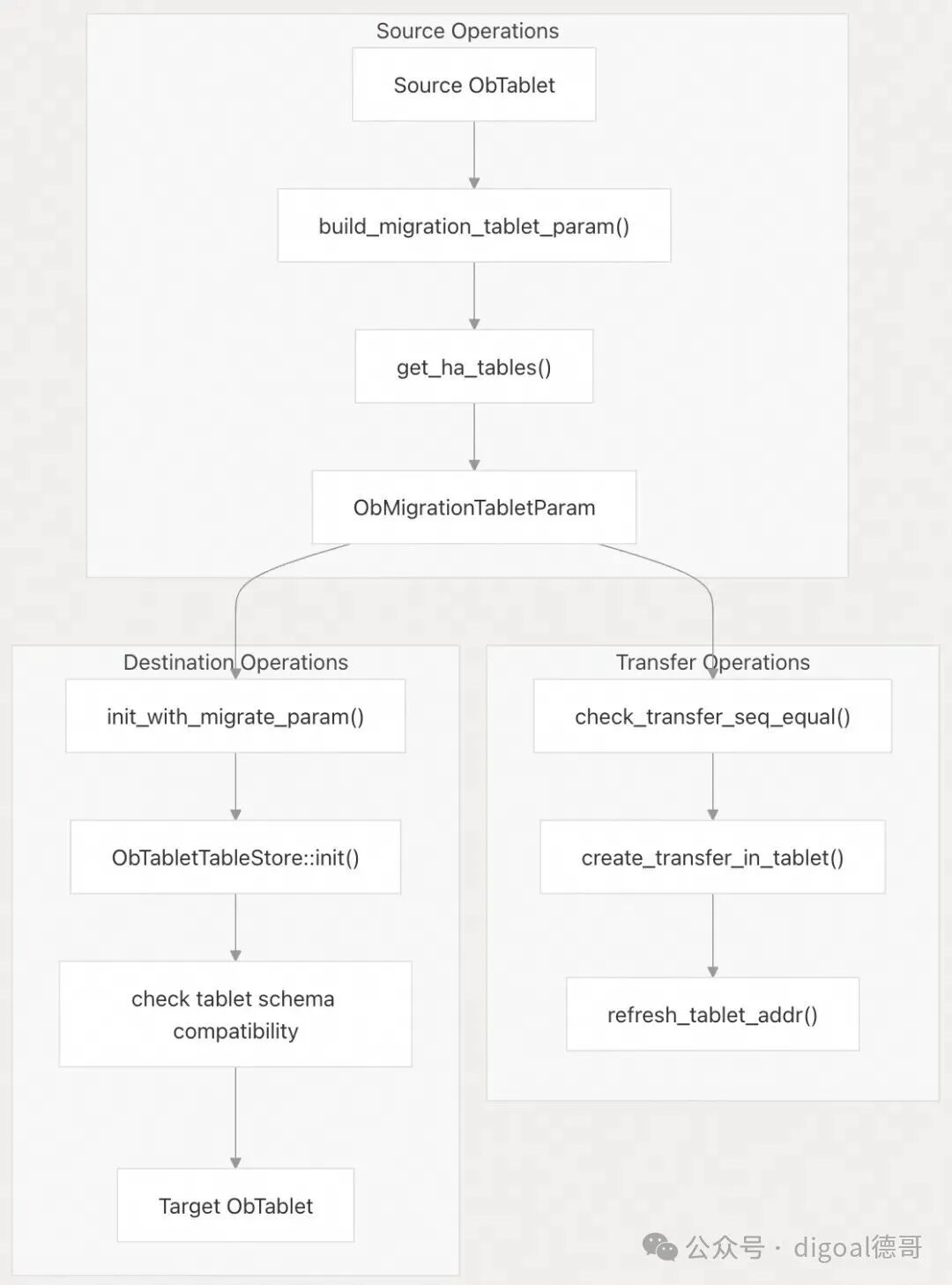

高可用相关组件如下:




关键 HA 组件包括：

  • 迁移参数生成器：build_migration_tablet_param() 收集 tablet 元数据, 生成相关迁移参数
  • 传输步骤验证：check_transfer_seq_equal() 确保迁移的具体操作顺序
  • 模式兼容性：check_tablet_schema_mismatch() 验证 schema 兼容性
  • 原子更新：ObTenantStorageMetaService 提供元数据原子更新

迁移和转移操作

由专门的初始化方法支持 tablet 的多种 HA 操作：

操作
方法
用例
迁移
init_with_migrate_param()
在节点之间移动 tablet
转移
create_transfer_in_tablet()
转入不同的LS
恢复
build_migration_tablet_param()
从备份还原
重建
get_ha_tables()
从源重建副本

HA 期间的数据一致性

HA 系统通过以下方式维护数据一致性：

  • 1、传输步骤验证：check_transfer_seq_equal() 确保操作作用于正确的 tablet 版本
  • 2、schema 兼容性：在迁移期间验证 schema 的兼容性
  • 3、SSTable 验证：检查 SSTable 完整性和列的checksum
  • 4、原子操作：使用ObTenantStorageMetaService 保证元数据的原子更新

恢复和重建过程

恢复过程涉及多个步骤, 并依赖专门的参数结构协调：

  • 1、参数构建：build_migration_tablet_param() 收集 tablet 元数据
  • 2、SSTable 迁移：build_migration_sstable_param() 处理 SSTable 传输
  • 3、schema 迁移：确保 schema 兼容性
  • 4、初始化：init_with_migrate_param() 在目标端创建 tablet
  • 5、验证：验证 tablet 的完整性和就绪情况

事务管理系统

事务管理系统确保数据库操作的 ACID 属性，处理跨多个 tablet 和节点的分布式事务。

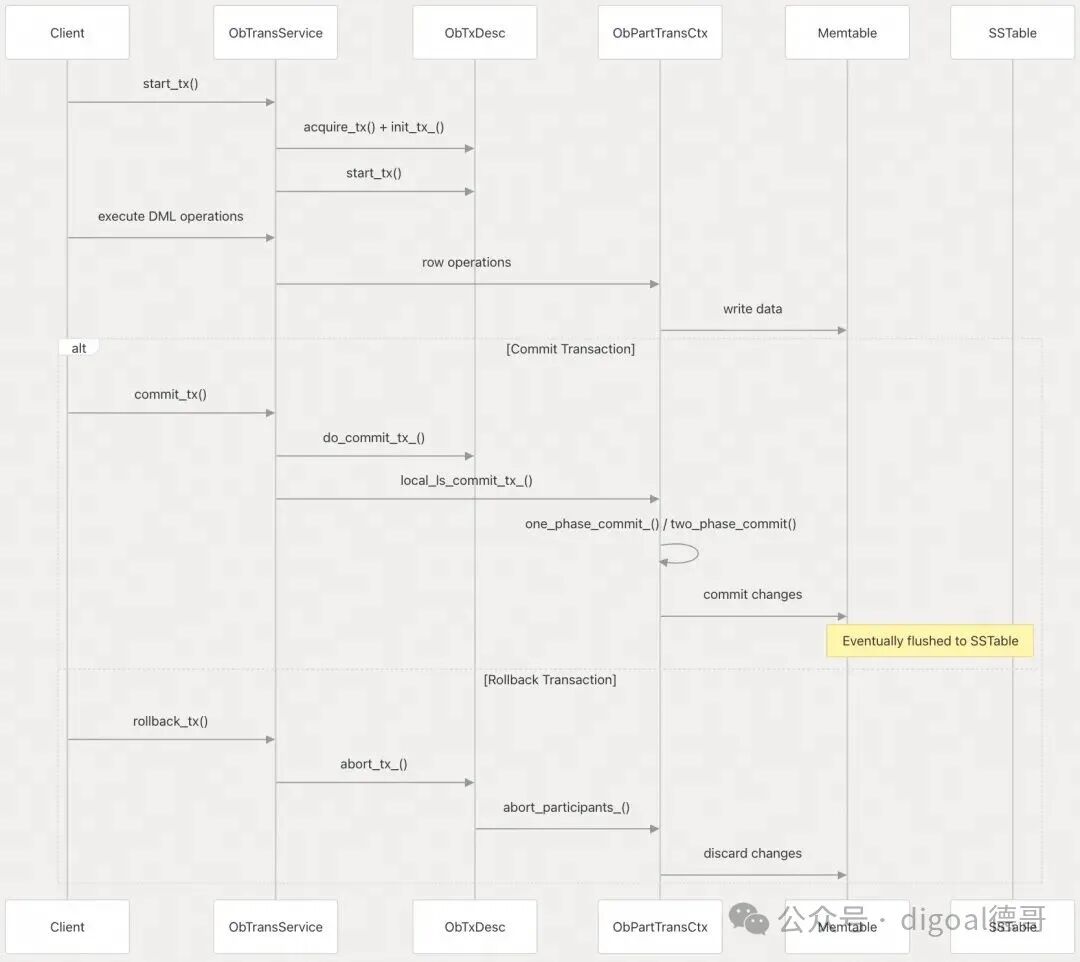

事务处理流程




事务上下文和描述

事务由 ObTxDesc 和 ObPartTransCtx 类表示：

  • ObTxDesc ：表示会话级事务描述符，维护事务的元数据。
  • ObPartTransCtx ：表示参与者事务上下文，管理特定 tablet 内的事务状态。

事务流程涉及：

  • 1、事务开始：客户端通过 start_tx() 启动事务，从而创建事务描述符。
  • 2、事务操作：对内存表中的数据进行修改。
  • 3、事务结束：事务通过 commit_tx() 提交或通过 rollback_tx() 回滚。

对于分布式事务，OceanBase 采用 ObTxCycleTwoPhaseCommitter 两阶段提交协议来确保多个参与者之间的一致性。

隔离级别

OceanBase支持多种事务隔离级别，定义在 ObTxIsolationLevel ：

隔离级别
值
描述
读未提交
0
事务可以读取其他未提交事务的数据
读已提交
1
事务只能读取其他已提交事务的数据
可重复读
2
事务在整个执行过程中读取一致的数据(事务开始时已提交的数据)
串行化
3
事务彼此完全隔离

LS Tablet 服务

LogStream Tablet Service（ObLSTabletService）管理 LogStream 中的 tablet，提供 tablet 创建、访问和删除操作。

关键组件和服务




Tablet 生命周期操作

ObLSTabletService 提供全面的 Tablet 管理操作：

操作类别
方法
主要功能
Creation
create_tablet()
，batch_create_tablets()
使用 schema 初始化新的 tablet
Access
get_tablet()
访问具有超时和 MDS 模式支持的 tablet 句柄
Modification
update_tablet_table_store()
post-compaction 后更新存储结构
Removal
remove_tablet()
，remove_tablets()
删除 单个/批量 tablet 并进行清理
Migration
create_transfer_in_tablet()
，migrate_update_tablet()
Cross-LS tablet 传输操作
HA 操作
build_ha_tablet_new_table_store()
高可用 tablet 重建

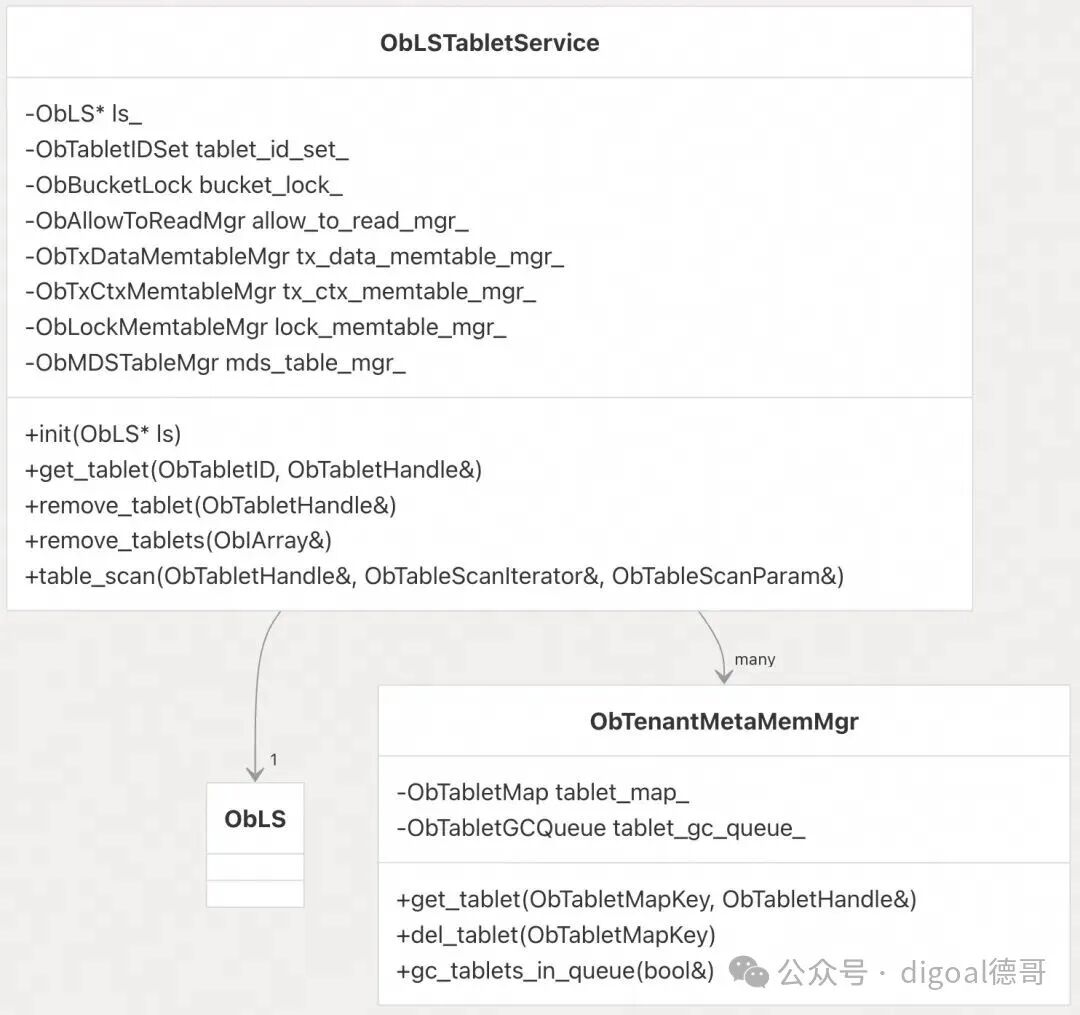

tablet 访问模式如下:




ObLSTabletService 服务维护：

  • tablet_id_set_ ：活跃 tablet 的 ID 哈希集, 用于快速查找
  • bucket_lock_ ：基于哈希的并发访问锁
  • allow_to_read_mgr_ ：读取权限管理
  • 与 tx_data_memtable_mgr_、tx_ctx_memtable_mgr_、lock_memtable_mgr_ 集成

存储结构

OceanBase采用多种存储结构来高效地存储和访问数据。

Memtables 和 SSTables

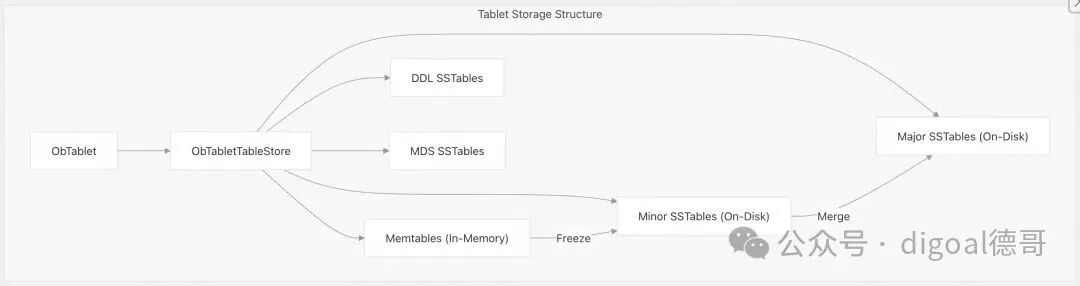

OceanBase 中的数据主要存储为两种结构：

1、Memtables：内存数据结构, 用于存储最近修改的数据。当 Memtable 达到一定大小或使用期限时，它会被“冻结”并转换为 SSTable。

2、SSTables（排序字符串表）：不可变的磁盘数据结构，组织如下：

  • Major SSTables：通过合并 Minor SSTables 创建，包含被合并的数据快照。
  • Minor SSTables：由冻结的内存表创建，包含增量数据。
  • DDL SSTables：存储 schema 的变更信息。
  • MDS（Multi-Data Source）SSTables：存储多数据源信息。

存储结构旨在有效处理 OLTP 和 OLAP 工作负载，重点是保持一致性，同时提供高性能。

高可用性功能

OceanBase 的存储引擎包含几个高可用特性来保证数据的持久性和可用性：

Tablet 迁移和恢复

存储引擎支持 tablet 迁移和恢复操作，允许 tablet 在节点之间移动或从备份中恢复：

1、Tablet 迁移：在 ObLSMigration 中实现，允许 tablet 在节点之间移动。

2、Tablet 恢复：在 ObLSRestoreHandler 中实现，允许从备份中恢复 tablet 。

这两种操作都确保传输过程中的数据一致性，确保不会丢失数据并且事务保持一致。

事务处理细节

OceanBase 中的事务处理需要多个组件协同工作以确保 ACID 特性。

单阶段提交和两阶段提交

OceanBase同时支持单阶段提交和两阶段提交协议：

1、单阶段提交：用于涉及单个 tablet 的事务，在 one_phase_commit_() 中实现。

2、两阶段提交：用于涉及多个 tablet 或 node 的分布式事务，通过 ObTxCycleTwoPhaseCommitter 实现。

两阶段提交协议确保事务在所有参与的 tablet 上提交或回滚，从而保持整个分布式系统的一致性。

事务内存管理

事务上下文在内存池中进行管理，当不再需要时将被回收：

1、上下文分配：事务上下文通过 ObTenantMetaMemMgr 分配。

2、上下文重用：事务上下文完成后可以通过 reuse_tx() 方法重新使用。

3、上下文垃圾收集：垃圾收集机制会删除不再使用的事务上下文。

该内存管理系统确保高效利用内存，同时保持事务隔离性和持久性。

小结

OceanBase 存储引擎为数据库系统提供了强大的基础，并专注于性能、可扩展性和可靠性。其基于 Tablet 的存储系统结合完善的事务管理机制，使其能够在保持 ACID 特性的同时处理大规模分布式数据库工作负载。

OceanBase 存储引擎的主要优势包括：

  • 分布式存储：基于 tablet 的系统允许数据分布在多个节点上。
  • ACID 事务：事务管理系统确保一致性，即使在分布式环境中也是如此。
  • 性能：使用 memtables 和 SSTables 兼顾OLTP和OLAP工作负载, 实现高效的数据访问和修改。
  • 高可用性：迁移和恢复机制确保数据的可用性和持久性。

这些组件共同为OceanBase数据库提供可扩展、可靠的存储系统。
