OceanBase 源码学习: 4 分布式管理系统

OceanBase 源码学习: 4 分布式管理系统

OceanBase 中的分布式系统管理组件负责协调集群中节点的操作，确保数据一致性、高可用性以及分布式操作的可靠执行。该系统负责处理集群范围层面的协调、schema 管理、分布式 DDL 执行以及跨节点通信。

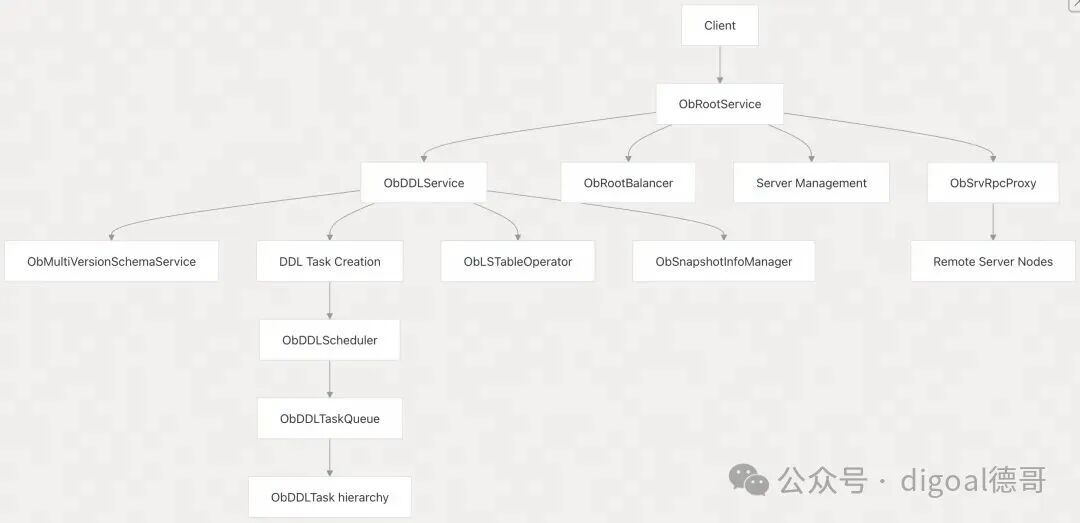

系统架构概述

OceanBase 中的分布式系统管理由几个主要组件组成，它们共同提供完整的管理解决方案：

根服务

Root Service（由 ObRootService 实现）是整个 OceanBase 集群的中央协调实体，它作为分布式操作的入口，并将不同任务委托给其他特定组件。

职责

• 服务器生命周期管理（添加/删除/启动/停止）
• 通过 ObStatusChangeCallback 处理服务器状态变化
• 集群角色管理（领导者 leader / 追随者 follower）
• DDL 任务提交和跟踪
• 资源的负载均衡与分配

关键组件

DDL 类型和分类

OceanBase 根据 DDL 操作的复杂度、执行时长、对系统的影响等，将 DDL 操作分为不同的类型，从而决定每个操作的执行策略。

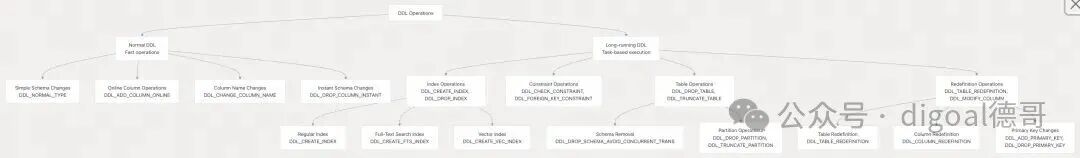

DDL 类型层次结构

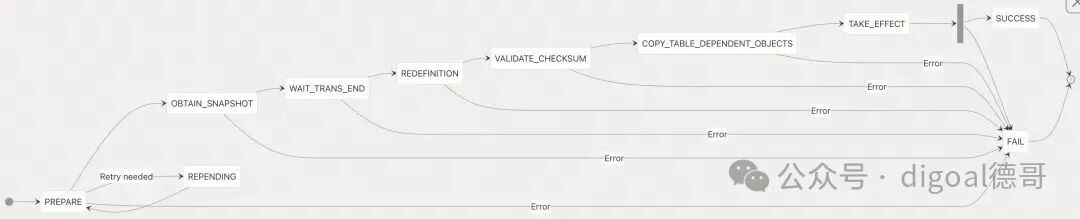

DDL 任务状态流

DDL 任务的状态流遵循明确定义的进程，以确保一致性和可恢复性：

DDL 服务

DDL 服务（由 ObDDLService 实现）管理整个集群中的所有分布式 DDL 操作，确保 schema 更改在所有节点上一致应用。

职责

• 执行 schema 操作（create/alter/drop tables, indexes, etc.）
• 管理跨节点的 schema 一致性
• 处理 DDL 操作的分布式事务
• 创建和跟踪 DDL 任务

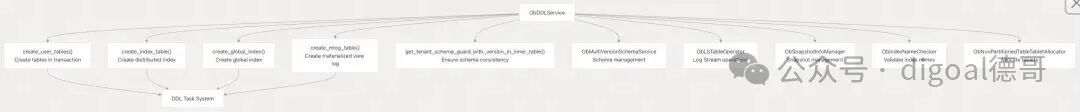

关键操作

DDL 任务系统

对于长时间运行的 DDL 操作，OceanBase 采用基于任务的方法，将 DDL 操作作为具有明确生命周期的任务执行。这提供了可靠性、可恢复性和进度跟踪。

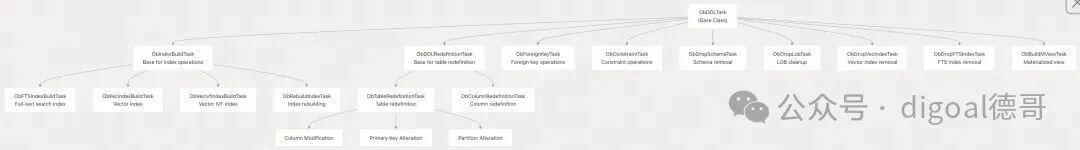

任务层次结构

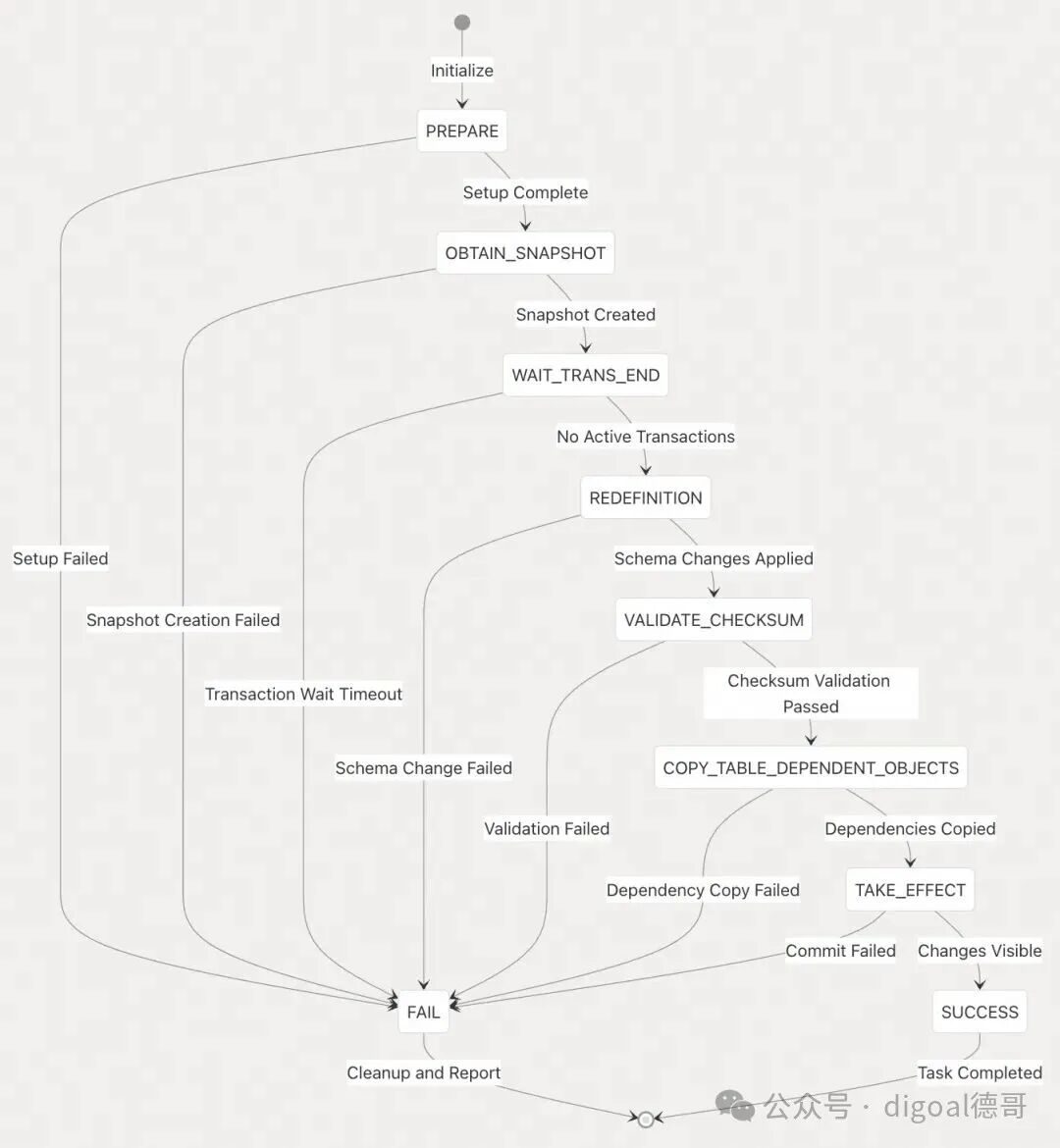

任务生命周期

DDL 任务通过一个明确定义的状态机来跟踪进度并确保可恢复性：

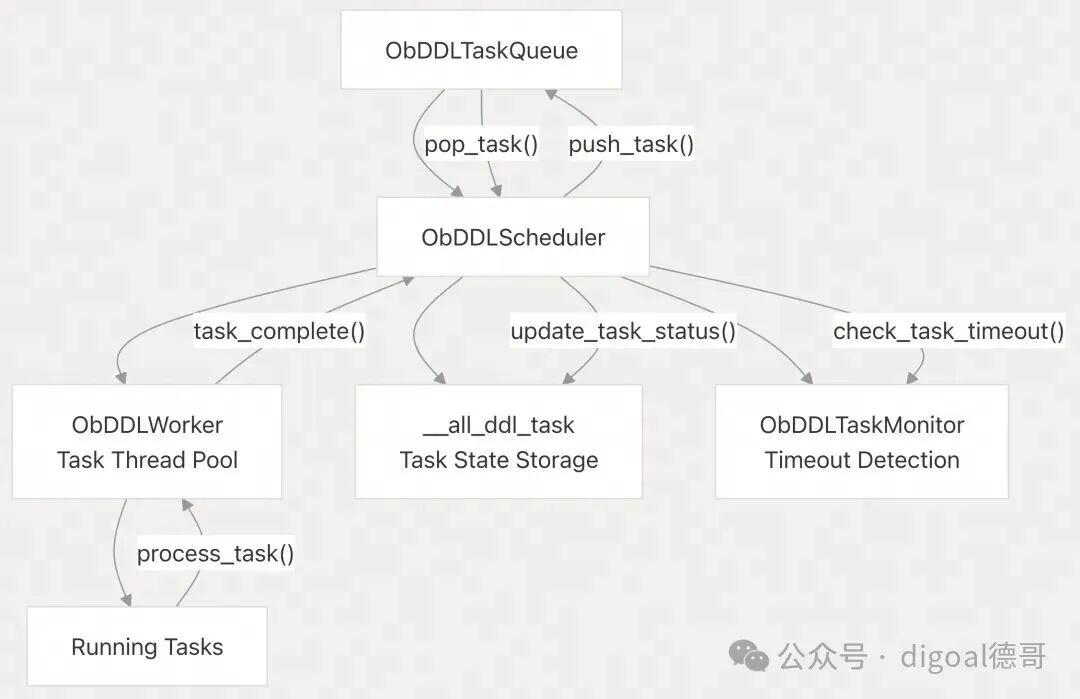

DDL 任务调度

DDL 调度程序（ObDDLScheduler）管理 DDL 任务的执行，处理：

• 任务优先级和调度
• 执行任务的线程池管理
• 任务超时检测和处理
• 任务状态持久化和恢复
• 任务之间的依赖管理

RPC通信

RPC 系统构成了 OceanBase 中分布式通信的骨干，使节点能够协调 schema 更改、DDL 任务执行和其他分布式操作。

关键组件

数据包代码：定义于ob_rpc_packet_list.h（例如，CREATE_TABLE：0x203，DROP_TABLE：0x204）
RPC 结构：定义于ob_rpc_struct.h和ob_ddl_args.h
错误代码：分布式错误处理, 定义在ob_errno.def中

DDL相关的RPC包代码

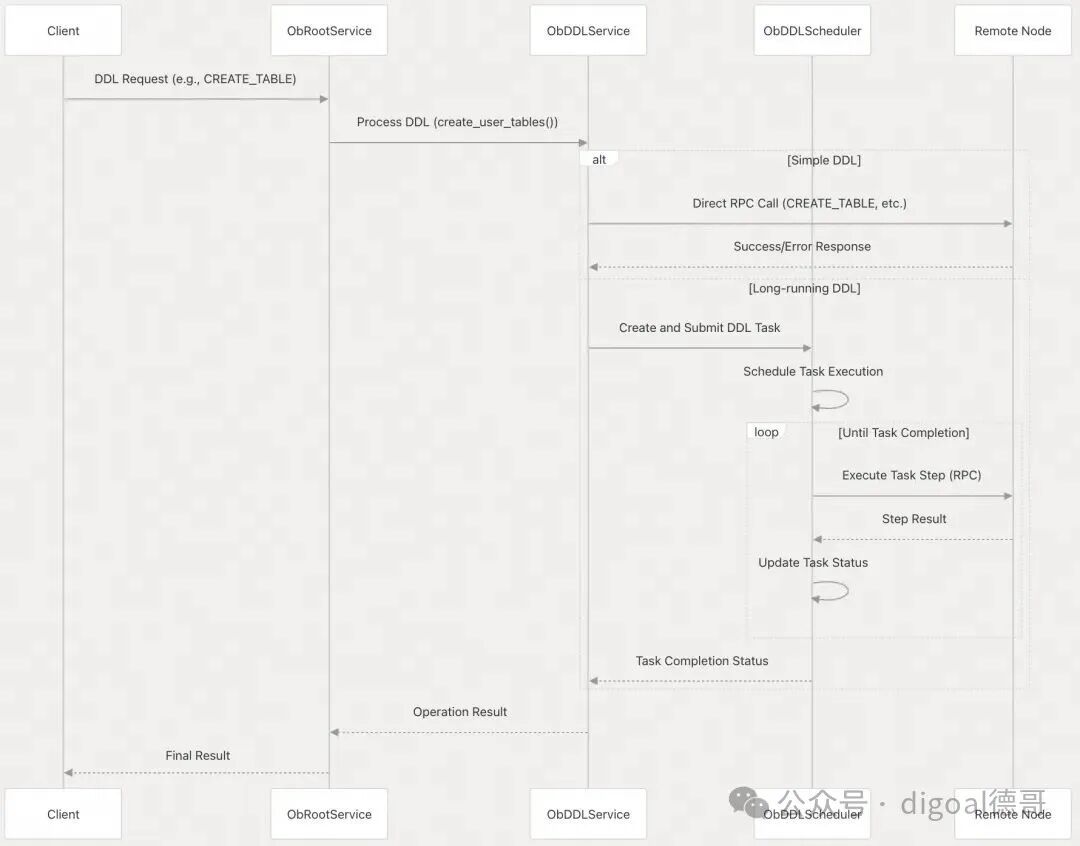

通信流

错误处理机制

OceanBase 针对分布式操作实现了一套健壮的错误处理机制，有专门针对分布式场景的错误码。

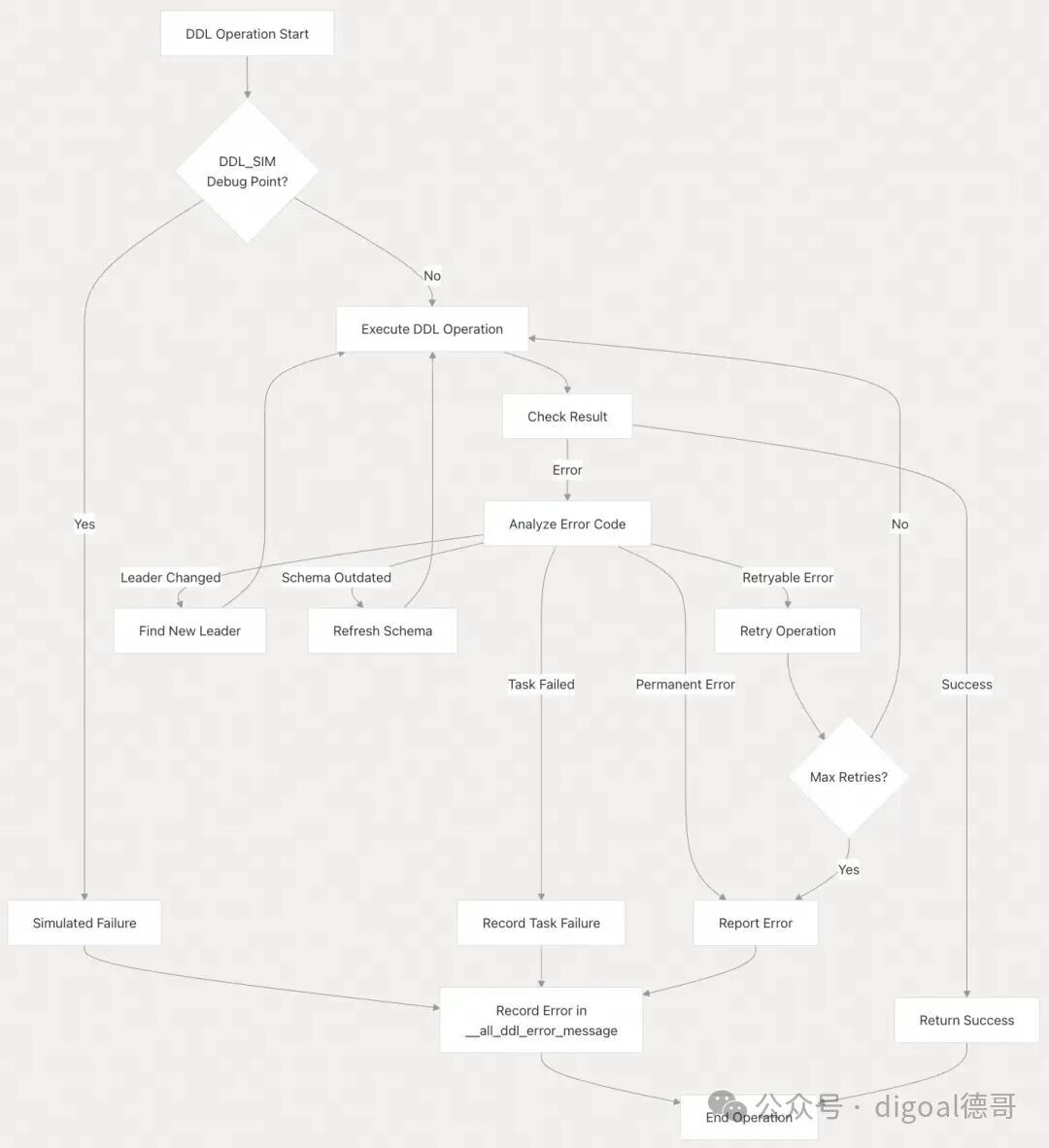

DDL 错误处理

DDL 操作具有专门的错误处理来应对分布式执行挑战：

1、错误消息表：DDL 错误记录在专用表中，用于跟踪和诊断 DDL 错误

2、模拟点：调试钩子允许模拟 DDL 执行中特定点的故障

3、基于任务的恢复：长时间运行的 DDL 操作可以通过恢复任务从故障中恢复

关键错误代码

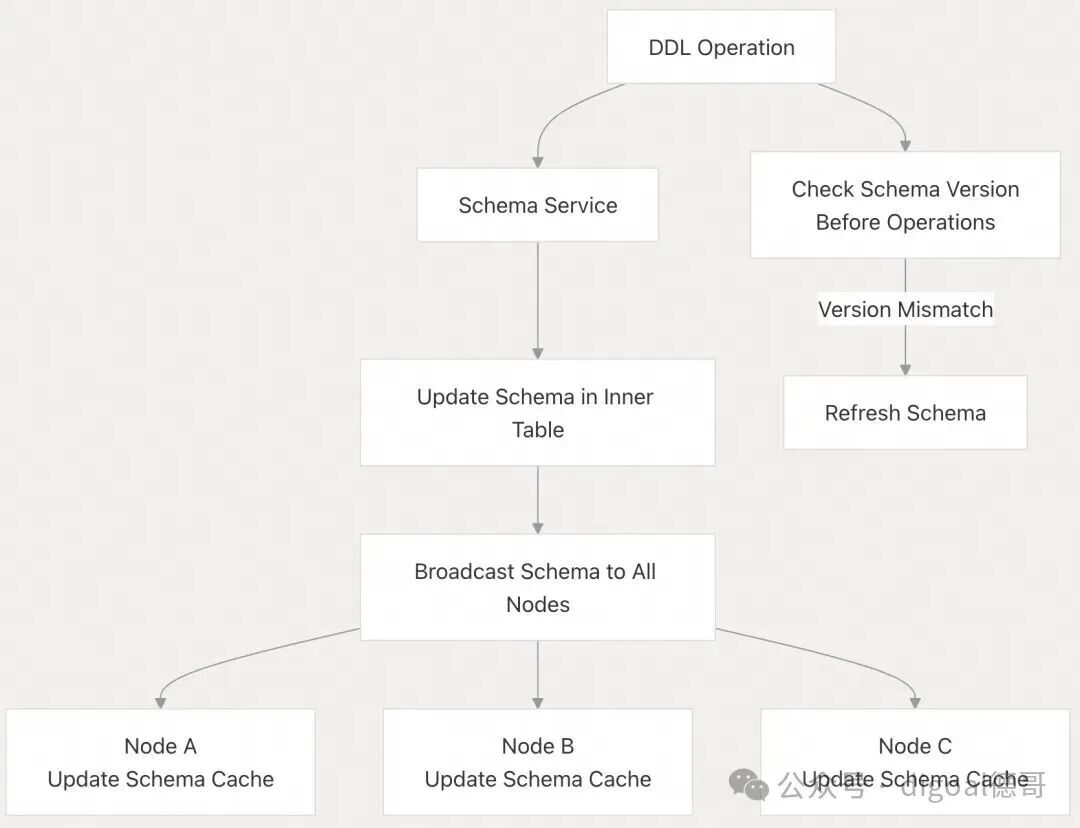

Schema 一致性

分布式系统管理的一个关键方面是维护跨节点的 Schema 一致性。OceanBase 使用：

• Schema 版本跟踪以识别过时的 Schema
• Schema 广播以传播 Schema 更改
• Schema 保护，确保操作期间的 Schema 访问一致
• 确保 Schema 更新的事务机制(原子性)

分布式系统管理组件为 OceanBase 跨多个节点可靠运行提供了基础，确保 Schema 更改、DDL 操作和其他分布式活动在整个集群中保持一致性和正确性。
