OceanBase 源码学习: 4.1 DDL 服务与操作

Pdigoal约 4 分钟

OceanBase 源码学习: 4.1 DDL 服务与操作

本文介绍 OceanBase 中的 DDL（数据定义语言）服务架构，该服务负责协调整个分布式数据库系统的 schema 变更。DDL 服务负责处理表创建、索引管理、数据库操作以及 schema 修改等操作。

架构概述

DDL 服务在根服务器(root server)上充当集中式协调器，负责处理 schema 变更请求并确保整个分布式集群的一致性。它与多个子系统集成，以处理可能跨越多个节点且需要协调的复杂操作。

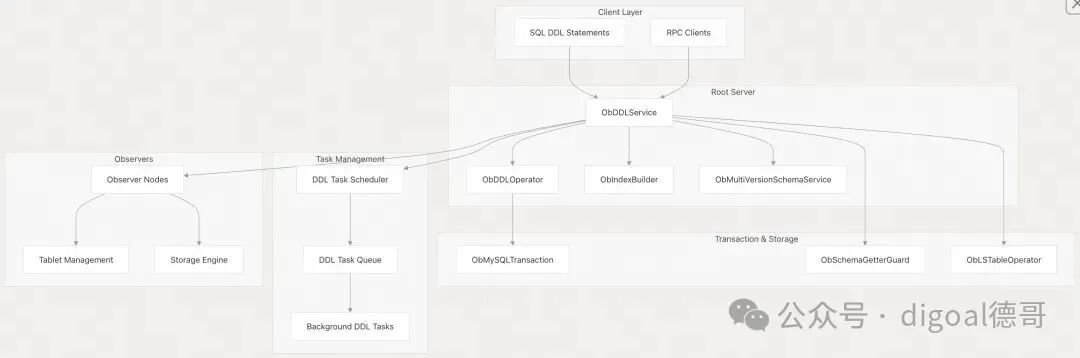

DDL 服务核心组件:

源文件:

  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.h#L99-L128
  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.cpp#L105-L146

核心组件

ObDDLService

ObDDLService 类是所有 DDL 操作的主(main)入口点。它维护与基本服务的连接，并为每种类型的 schema 操作提供方法。

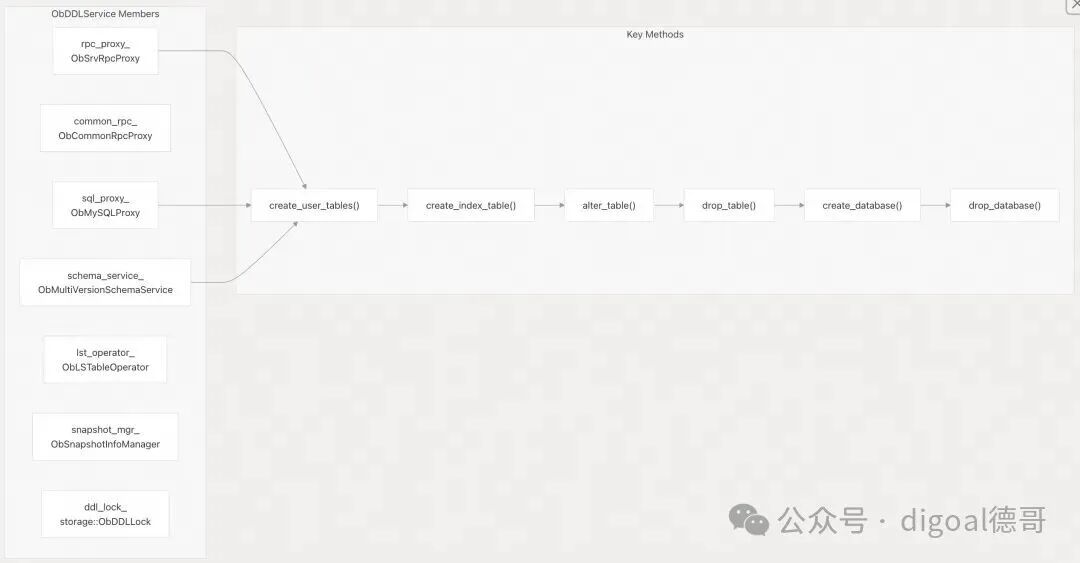

ObDDLService 类结构:

源文件:

  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.h#L110-L127
  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.cpp#L119-L145

RPC 集成

DDL 操作通过 RPC 接口暴露给外部调用，允许远程执行 schema 变更。RPC 系统使用特定的数据包代码(packet codes)来识别不同的 DDL 操作。

RPC 操作
数据包代码
描述
OB_CREATE_TABLE
0x203
表创建操作
OB_DROP_TABLE
0x204
表删除操作
OB_ALTER_TABLE
0x205
表结构修改
OB_CREATE_INDEX
0x20E
索引创建操作
OB_DROP_INDEX
0x20F
索引删除操作
OB_CREATE_DATABASE
0x208
数据库创建操作
OB_DROP_DATABASE
0x209
数据库删除操作

源文件:

  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/deps/oblib/src/rpc/obrpc/ob_rpc_packet_list.h#L122-L134
  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/deps/oblib/src/rpc/obrpc/ob_rpc_packet_list.h#L208-L209

DDL 操作流程

DDL 操作遵循标准化流程，确保整个分布式系统的一致性和正确的错误处理。

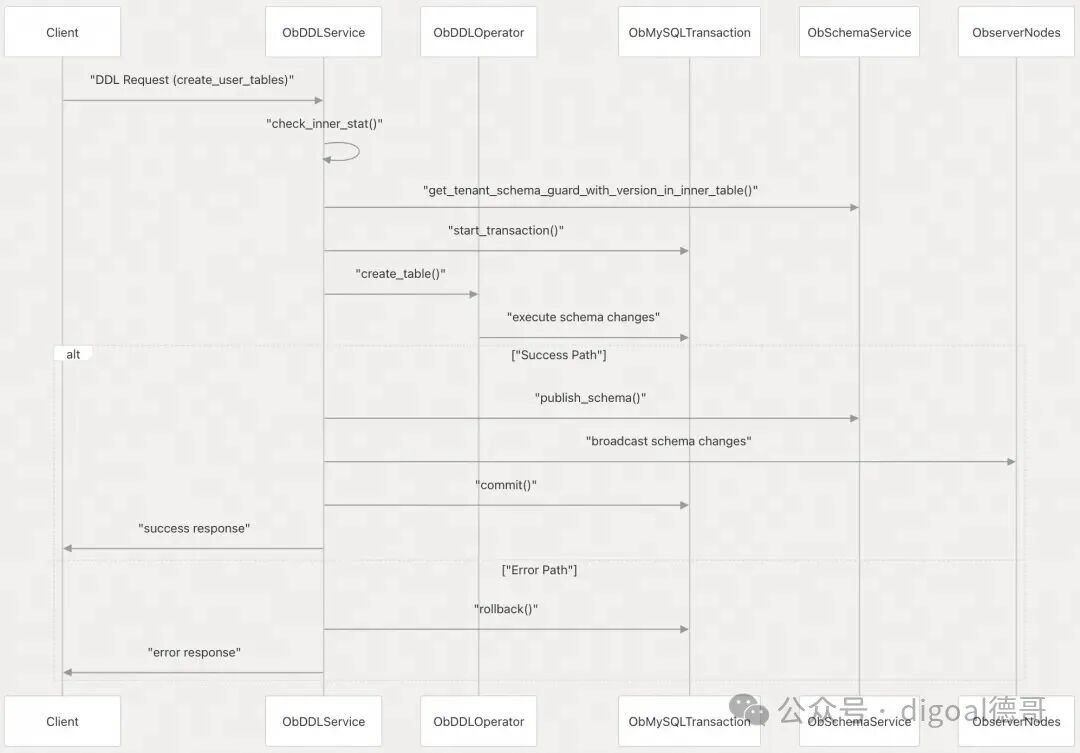

DDL 操作序列:

源文件:

  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.cpp#L278-L364
  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.cpp#L148-L211

schema 版本管理

DDL 服务维护严格的 schema 版本控制，以确保整个分布式系统的一致性。每次 schema 更改都会增加版本号，并传播到所有节点。

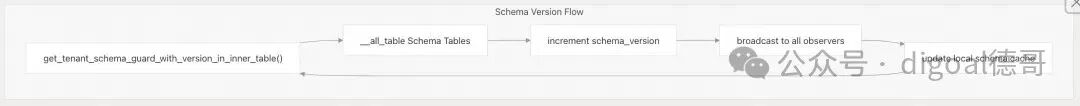

schema 版本管理:

源文件:

  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.cpp#L148-L211
  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.cpp#L213-L247

索引管理

索引操作代表了 DDL 功能的很大一部分，通过管理本地和全局索引的专用组件来处理。

ObIndexBuilder 集成

ObIndexBuilder 和 ObDDLService 类处理索引特定操作（包括创建、删除和重建）。

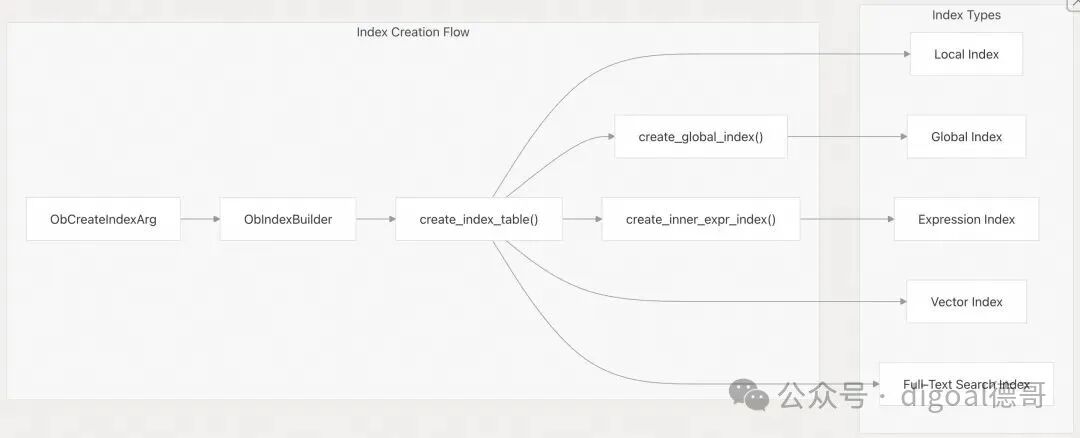

索引管理架构:

源文件:

  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.h#L129-L200
  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_index_builder.cpp#L40-L75

事务协调

DDL 操作需要谨慎的事务管理，以便在 schema 更改期间保持 ACID 属性。该服务使用 ACIDObMySQLTransaction 属性来确保复杂操作的原子性。

事务生命周期

阶段
操作
目的
验证
check_inner_stat()
验证服务状态
准备
get_tenant_schema_guard_with_version_in_inner_table()
获取一致的 schema 视图
执行
create_tables_in_trans()
执行 schema 更改
提交
commit()
 或者 rollback()
完成或中止更改
传播
schema
 广播
将变更分发给 observers

源文件:

  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.cpp#L357-L364
  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_operator.cpp#L1-L50

错误处理和恢复

DDL 服务实现了完善的错误处理机制，保证 Schema 操作过程中的系统稳定性。

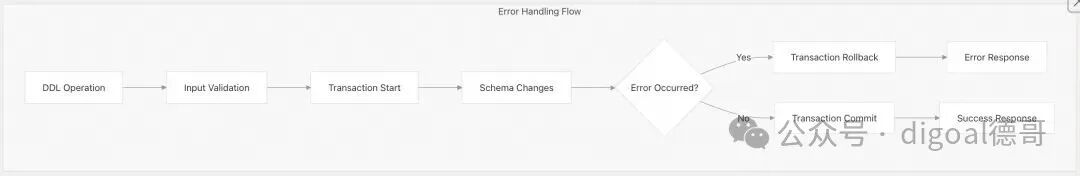

DDL 操作中的错误处理:

源文件:

  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_ddl_service.cpp#L339-L364
  • https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/rootserver/ob_index_builder.cpp#L61-L74

更多详细内容请关注我的github: https://github.com/digoal/blog
