0. 好久不见 👋
新老观众老爷们！我鸽子王何贤又双叒叕回归啦！😆
衷心感谢大家一直以来的支持 ❤️。
不知不觉，今年都快结束了。从最初的「周更博主」到「月更博主」，再到如今的「半年更博主」😂，每次被催更都觉得有点心虚。
不行！这次绝不能再鸽了！🕊️
重新自我介绍一下——我是一名在 Three.js 领域里摸爬滚打的「初级玩家」。在这里，我会分享自己的所见、所闻与所想。
1. 前置条件 ⚙️
欢迎阅读本篇文章！在深入探讨 Three.js 与 Shader (GLSL) 的进阶内容之前，请确保您已经具备以下基础知识：
「Three.js 基础」 您需要熟悉
Three.js的基本概念与使用方法，包括场景（Scene）、相机（Camera）、渲染器（Renderer）、几何体（Geometry）、材质（Material）和网格（Mesh）等核心组件。 如果您对这些内容还不熟悉，建议先学习Three.js的入门教程。我比较推荐外网知名博主 Bruno Simon[1] 的课程threejs-journey（B 站上有免费版，但如果条件允许，建议支持正版课程）。 当然，如果您希望我分享自己的学习路径，可以在评论区留言。人数够多的话，我会着手撰写一篇系统的学习路线文章。「Shader 语法」 本文将涉及
GLSL（OpenGL Shading Language）的编写，因此您需要了解GLSL的基本语法，包括顶点着色器（Vertex Shader）与片元着色器（Fragment Shader）的结构，以及如何在Three.js中使用自定义着色器。
2.Hero Section 概览 🌌
❝“Hero Section” 是网页设计中的一个术语，通常指页面顶部的大型横幅区域。 对于开发者而言，它可以更直观地理解为：「用户在访问网站瞬间所感受到的视觉冲击，或促使他们停留在网站的关键视觉因素。」
❞
相信大家偶尔也会刷到一些以星球为主题的官网，看起来既梦幻又酷炫。
这些网站往往拥有天马行空的页面布局，美丽的星球在画面中静静流动，营造出一种未来科技与宇宙幻想交织的氛围。

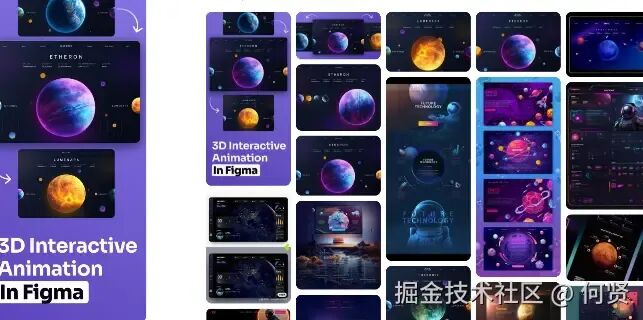

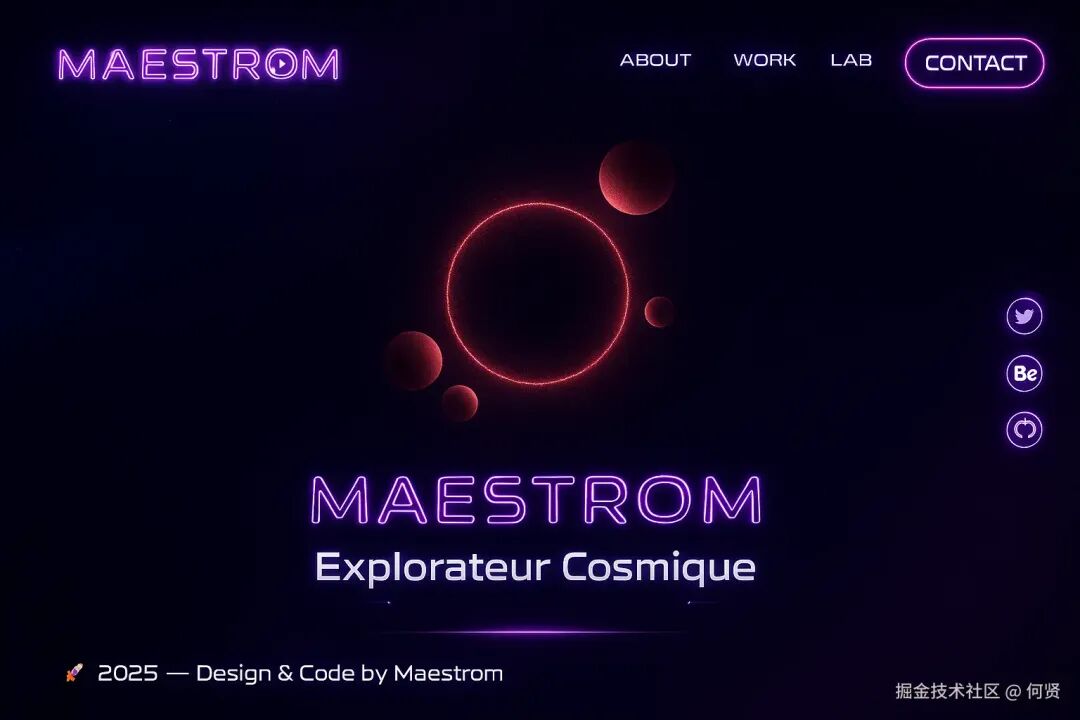

于是，我让 GPT 🧠 通过文生图生成了一张原型设计稿：
Page 原型图
并尝试将其复原，于是得到了以下结果

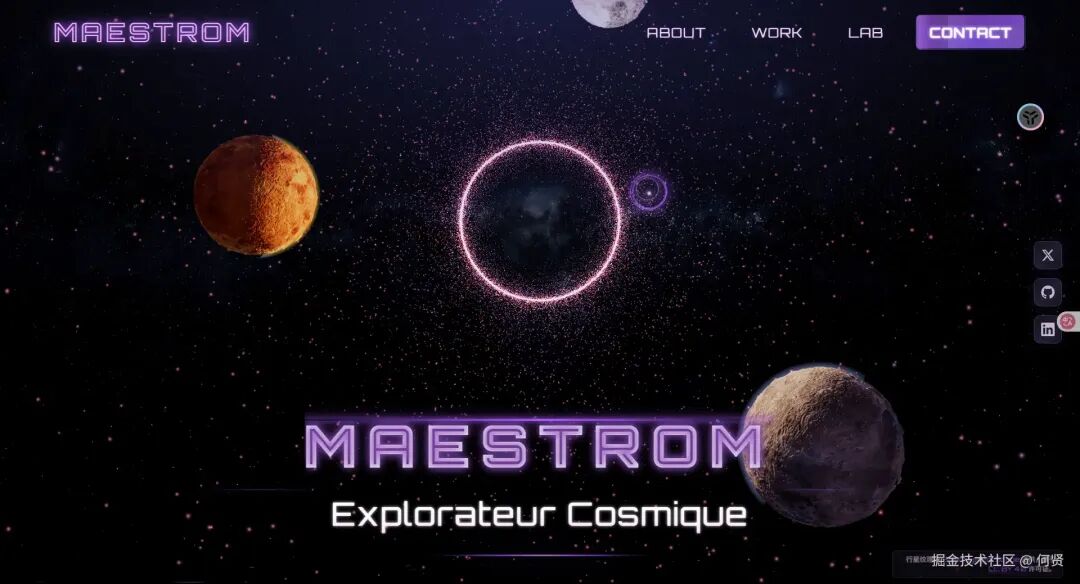

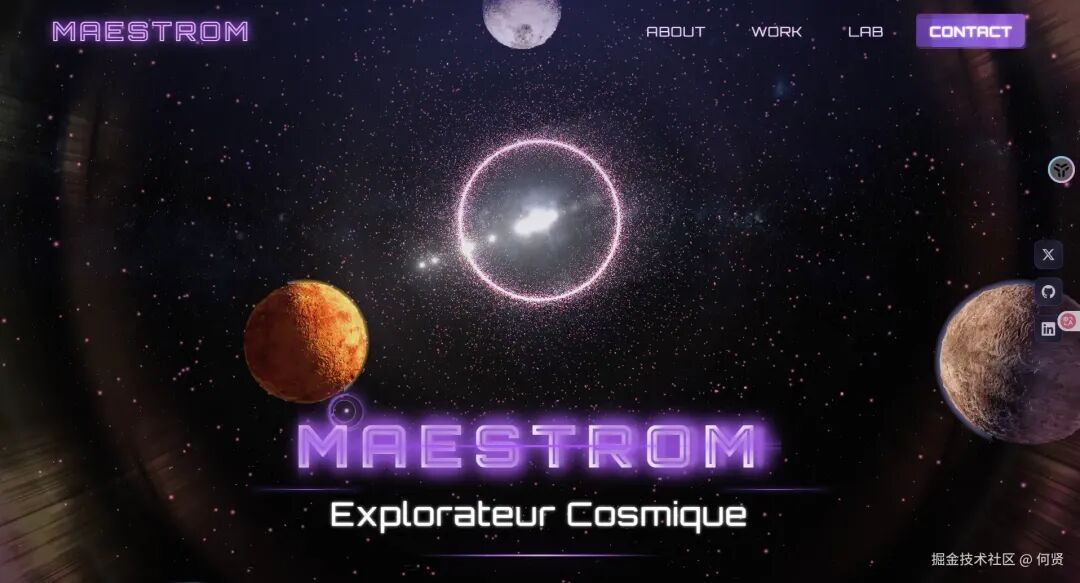

Page 静态预览

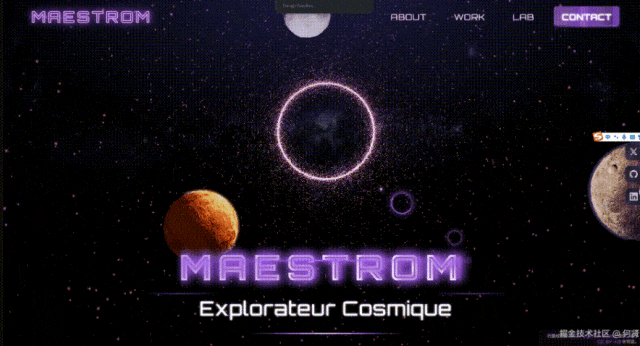

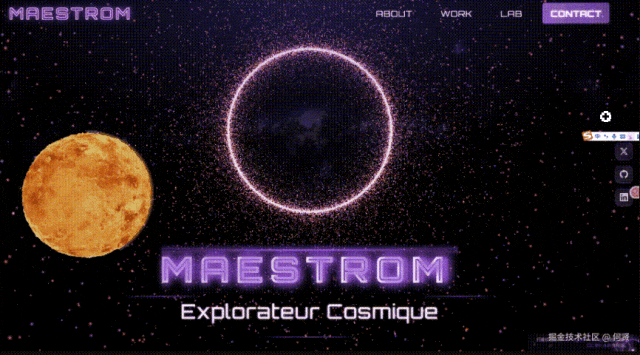

Page 动图
「由于平台图片体积限制, 动画画质存在大幅抽帧和压缩，还请各位可以在 PC 端自行体验」
PC 端在线预览地址 (需要魔法)：Vite ThreeJS — Template
DeBug 在线调试界面：Vite ThreeJS — Template
Github 仓库地址：GitHub - hexianWeb/isgalaxias: Hero Section 星系主题
转发贴环节

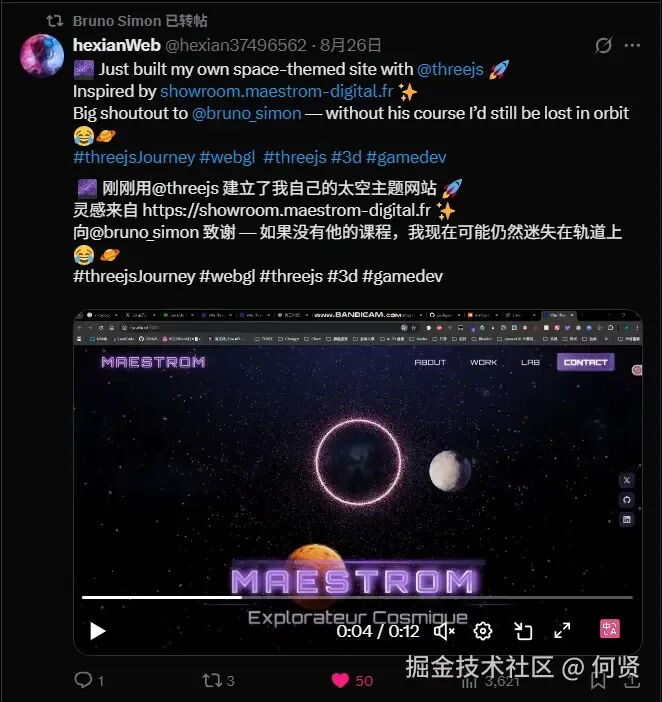

❝关注我的掘友最熟悉的环节了，那么让我来介绍本次项目，它被 Threejs Journey 课程作者 「Bruno Simon」 转发
❞
（其实项目 8 月底就写完了，但是我疯狂鸽子，非常抱歉！）
3. 场景搭建 🧱
由于本专栏主要聚焦于 Three.js，因此本文不会详细讲解从 0 到 1 的完整页面实现过程，而是重点介绍与 Three.js 相关的实现部分。
首先，让我们分析一下当前场景（Scene）中的主要元素：
最外层的 「星云图背景」 散布在空间中的 「星点」 与 「中心星环」 漂浮在太空中的 「三颗行星」
3.1 星云图背景 🌌
这一部分的实现非常简单：只需将加载好的星云贴图设置为场景的 background 即可。

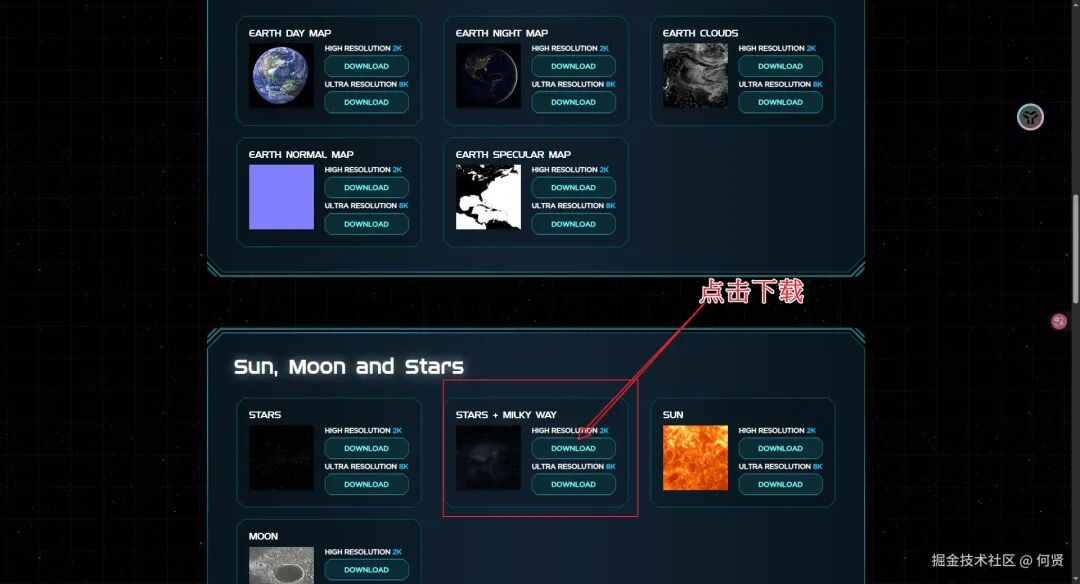

在此也顺便推荐一个优秀的 3D 贴图资源站 —— Solar System Scope[8]。 本项目中使用的所有行星与星云贴图，均来自该网站。 这里找到星云图
但注意这是一个根据 CC Attribution 4.0[9] 许可证提供各种行星纹理的网站，因此需要提供相应的版权信息。如果您将网站上线，请务必在页面上的某个位置显示这些版权信息。

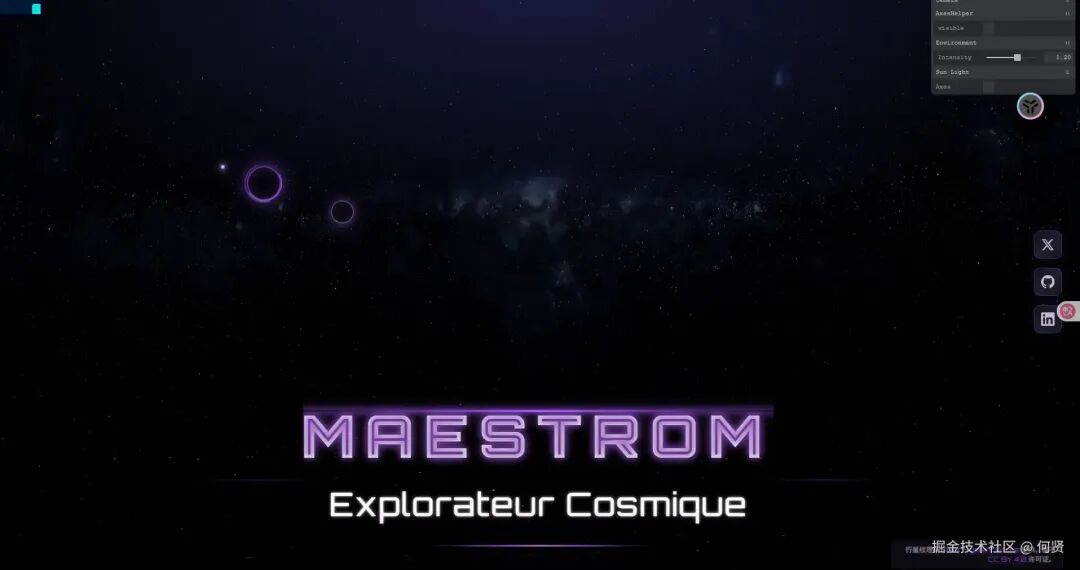

随后，在 Three.js 中加载贴图，并将其赋值为场景背景。 同时可以通过 backgroundIntensity 调整背景亮度，使整体层次更柔和。
this.scene.background = this.resources.items.spaceTexturethis.scene.backgroundIntensity = 0.25
3.2 星星 与 星环✨
这一部分构成了整个 Hero Section 的核心视觉焦点。我们通过 Points 系统创建了一个由大量粒子组成的螺旋星系，其中包含星星和中心星环。
乍一看，当前的实现方式似乎可以分为两个部分，“中心的粒子圆环和外层的粒子群”，以及周围缓慢旋转的粒子群对吗？但是仔细看 “中心的粒子圆环和外层的粒子群”，似乎并没有那么强的割裂感，反而更像是粒子圆环带动了整个粒子群一同旋转，对吧？这是怎么做到的？
其实这只是一个非常巧妙的视觉错觉，有点像小时候玩的万花筒。如下图

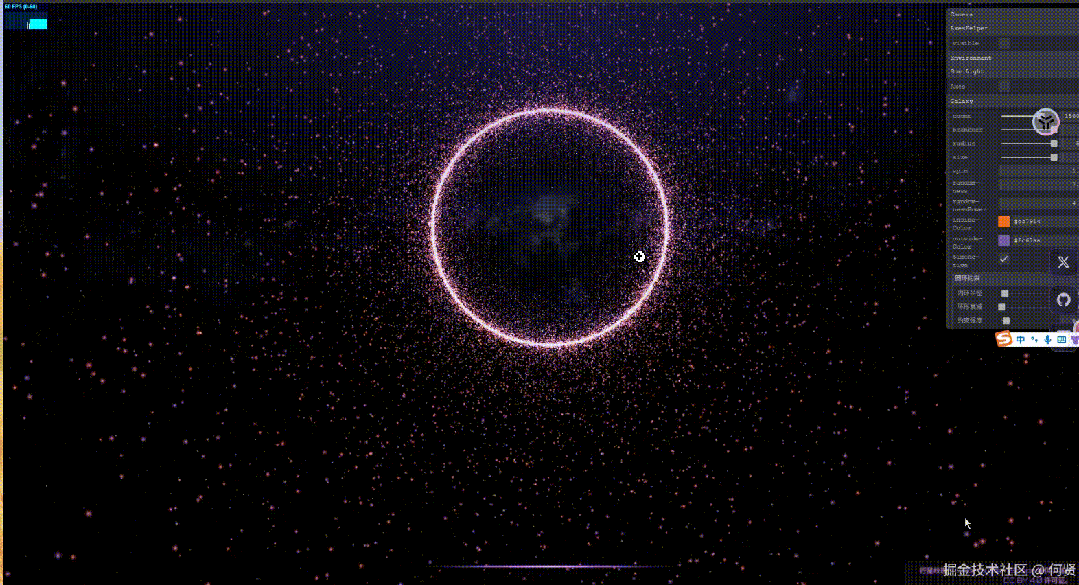

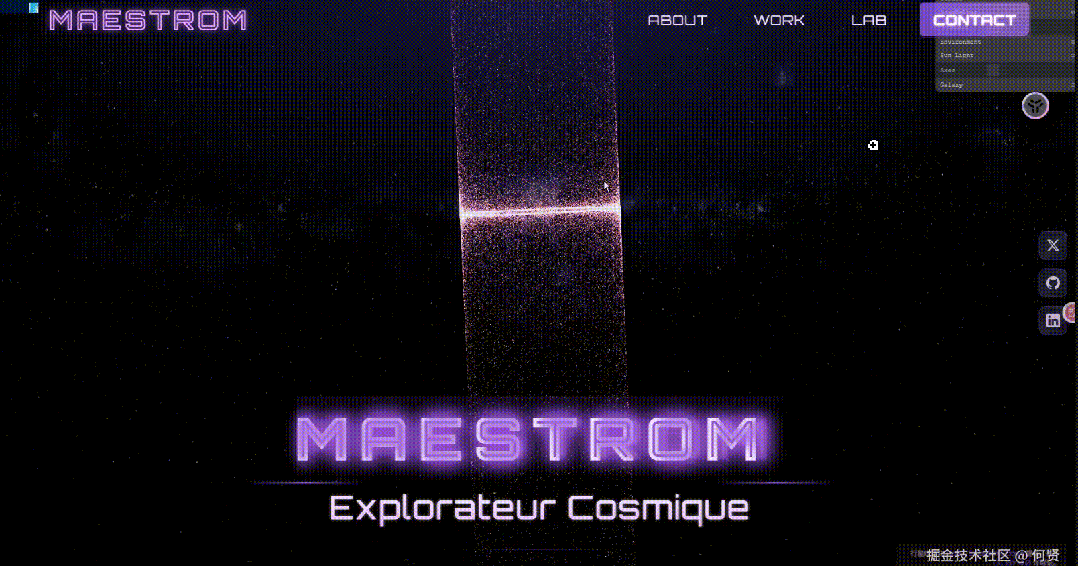

当我们放开控制器、稍微调整视角时，就会发现这个结构实际上只是一个简单的圆柱体。 通过透视营造出 “浩瀚星海” 的假象。
于是，现在你大概已经能想到几种实现方式了：
利用 MeshSurfaceSampler在多个圆柱体表面使用对几何体平面进行采样，以构建粒子位置；或者在构建 BufferGeometry时，利用三角函数约束顶点分布，使所有粒子落在圆环轨迹上。下面我来分享我在项目中采用的具体思路。
3.2.1 实现思路 🌠
可以概括为以下几个步骤：
「生成螺旋分布的粒子位置」：基于极坐标系统，沿着多个分支（branches）生成螺旋分布的粒子 「应用圆环约束」：使用数学函数将粒子约束在环形区域内，形成星环效果 「添加随机扰动」：为每个粒子添加随机偏移，营造自然的星系形态 「着色器动画」：在顶点着色器中实现旋转动画，让星系 "流动" 起来
3.2.2 粒子位置生成 💫
在 setGalaxy() 方法中，我们为每个粒子生成位置数据：
// 生成在环形区域内的半径const minRadius = this.parameters.innerRadius * this.parameters.radiusconst maxRadius = this.parameters.radiusconst radius = minRadius + Math.random() * (maxRadius - minRadius)// 计算螺旋角度和分支角度const spinAngle = radius * this.parameters.spinconst branchAngle = (i % this.parameters.branches) / this.parameters.branches * Math.PI * 2// 生成基础位置const x = Math.cos(branchAngle + spinAngle) * radiusconst z = Math.sin(branchAngle + spinAngle) * radius
这里的关键是：
spinAngle：根据半径和旋转参数spin计算螺旋角度，离中心越远，旋转角度越大branchAngle：将粒子均匀分配到多个分支上，形成星系的旋臂结构
3.2.3 圆环约束算法 🌌
为了让粒子呈现出星环的效果，我们使用了「圆环约束算法」：
// 计算距离圆环中心的归一化距离（0-1）const ringCenter = (minRadius + maxRadius) * 0.5const ringWidth = maxRadius - minRadiusconst distanceToRingCenter = Math.abs(radius - ringCenter) / (ringWidth * 0.5)// 使用帽形函数（反向抛物线）来约束随机扰动const ringConstraint = (1.0 - distanceToRingCenter ** this.parameters.ringFalloff) * this.parameters.constraintStrengthconst effectiveRandomness = this.parameters.randomness * ringConstraint
这个算法的核心思想是：
距离圆环中心越近的粒子，随机扰动越大（约束强度高） 距离边缘越近的粒子，随机扰动越小（约束强度低） 通过 ringFalloff参数控制衰减曲线，constraintStrength控制整体约束强度
这样就能形成一条清晰的星环带，而不是均匀分布的粒子。
3.2.4 随机扰动 🌀
为了增加星系的自然感，我们为每个粒子的 Y 轴添加了随机偏移：
ounter(lineounter(lineounter(lineconst randomY = effectiveRandomness * radius * (Math.random() < 0.5 ? 1 : -0.4) * Math.random() ** this.parameters.randomnessPower * 20
这里可以看到我对于扰动约束存在两种细分情况 Math.random() < 0.5 ? 1 : -0.4
可以理解为粒子 Y 轴正向偏移时随机偏移效果为 100%，负向偏移时随机效果只有 40%

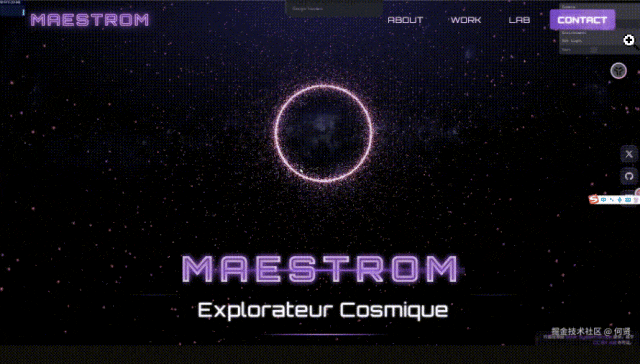

当然也可以把这个效果去掉，当前效果会变为下图:
或许你有更大胆的创意？在中心部分放上一些特殊的星空元素？比如黑洞，或者一只巨大的 “外星之眼” 👁️让整个场景更具神秘感。
3.2.5 粒子圆环带动粒子群 🌀
到目前为止，我们已经定义了粒子在空间中的分布关系，也确定了它们在星环结构中的约束逻辑。接下来要做的，就是让这些粒子 「动起来」 —— 让星环旋转，从而带动整个星系流动。
动画实现思路
在这里我们通过 「顶点着色器（vertex shader）」 来实现粒子的动态旋转。相比在 JavaScript 层更新所有粒子坐标，使用 GPU 端的位移计算可以大幅降低性能消耗，并让动画更流畅。
核心逻辑是基于 「粒子到中心的距离衰减旋转速度」：
离中心越近 → 旋转越快 离中心越远 → 旋转越慢
这样能让整个星环在旋转时呈现一种 “内圈快、外圈慢” 的自然涡旋感。
顶点着色器动画逻辑
float angle = atan(modelPosition.x, modelPosition.z);float distanceToCenter = length(modelPosition.y);float offset = (1.0 / distanceToCenter) * uTime * 0.2;angle += offset;// 更新位置modelPosition.x = cos(angle);modelPosition.z = sin(angle);
「计算到中心的距离」： distanceToCenter = length(modelPosition.y); 用于控制旋转的衰减速率。
如果旋转速度变化过大，可以通过以下方式做平滑限制：
distanceToCenter = clamp(distanceToCenter, 0.0, 10.0);让距离过近或过远的粒子保持在合理的旋转速率范围内。

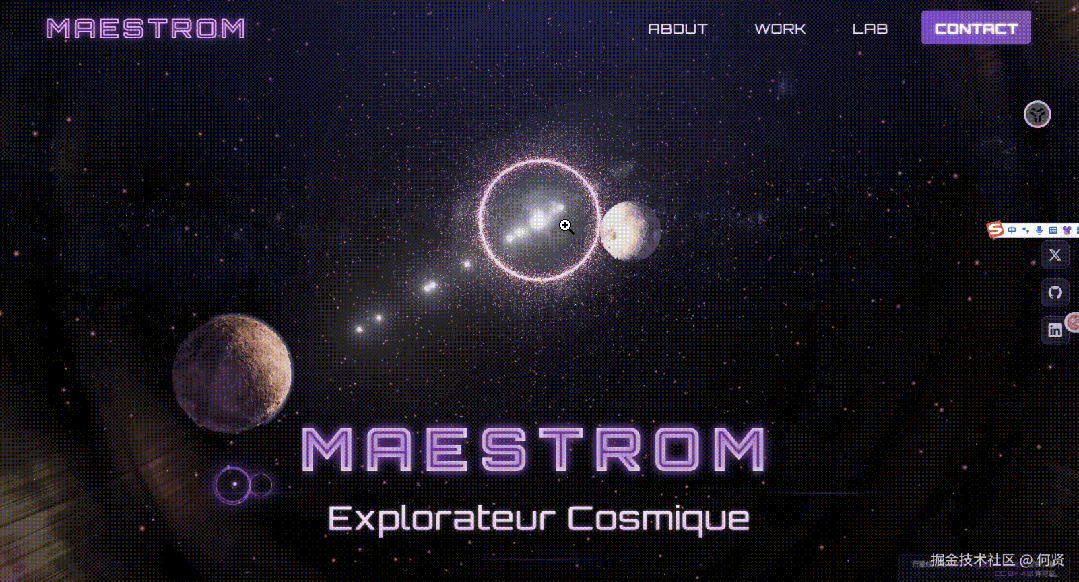

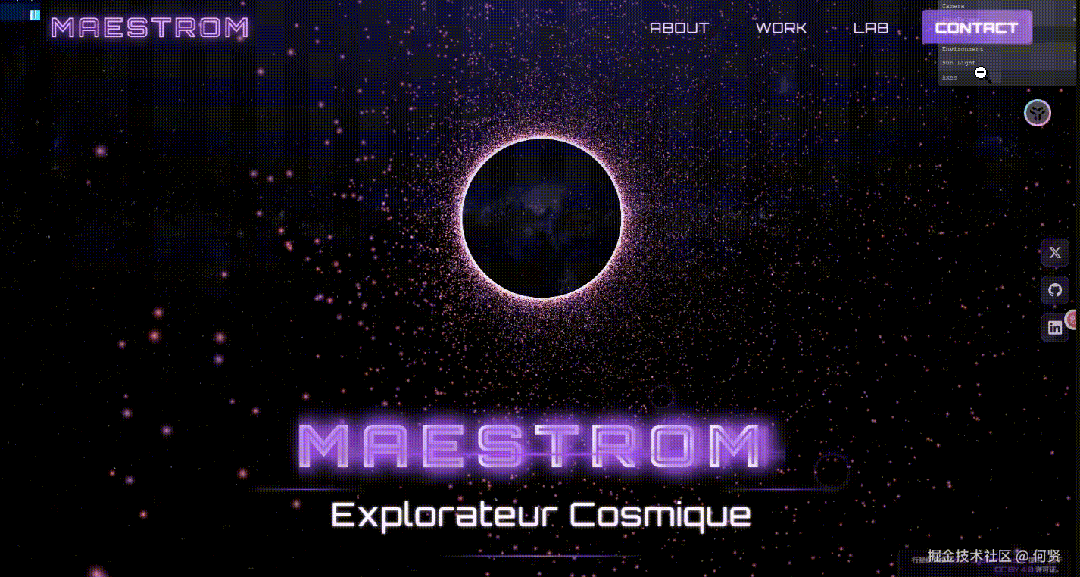

最终呈现出的效果，就是一个不断旋转、充满空间层次感的 「银河涡旋」：
3.3 星球 🌍
这一部分是整个页面中最具表现力的视觉元素 —— 三颗漂浮在太空中的星球。
而对于如何在 Threejs里面显示一颗星球，我想已经有太多技术文章来描述这一过程了。这里我也推荐你去看 Threejs jounery 中 Earth Shader 章节。(这里 B 站链接，但是有条件还是建议补补票，作者会在每个圣诞节给 discount )
这里我主要描述当前页面的星球实现与其余教程的不同点。
星球渲染包含几个关键部分：
「星球主体」：使用各向异性过滤提升纹理质量。使用置换贴图增加地形细节，法线贴图增强表面凹凸感 「光照系统」：自定义环境光 + 点光源，支持衰减、漫反射和镜面反射
3.3.1 星球主体 🪐
放大星球可以看到表面存在明显的地形起伏，这通常会让人想到 MeshStandardMaterial 的 bumpMap 或 displacementMap。 但在本项目中，我并没有直接使用标准物理材质，而是采用了 ShaderMaterial，并在顶点着色器中根据 「法线贴图」 自行实现位移和光照控制。 这么做的原因是为了后续自定义光照系统做铺垫。
当然条条大路通罗马，你也可以通过
✅ 「方案一」：MeshStandardMaterial+ 置换 / 法线贴图 + 点光源（快速简洁）
✅ 「方案二」：使用THREE-CustomShaderMaterial在标准光照的基础上扩展自定义 Shader
这里仅提供我的实现方案
首先我们先创建一个顶点足够多的球体，再简单的创建ShaderMaterial以及应用baseColor到球体上后有以下几点需要注意

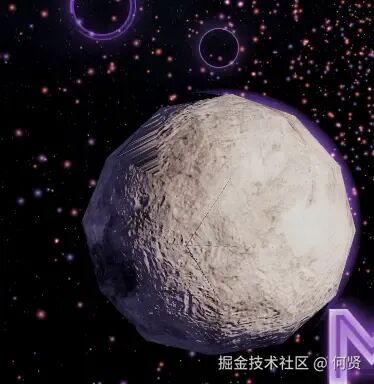

因为后面置换贴图在顶点着色器中改变顶点位置，形成地形起伏，需要通过操控顶点位置来实现这种凹凸地形，所以我们需要分配足够多的顶点给后续 vertexShader假如没有分配足够多的顶点则会导致地形呈现 “方块感”：
// 创建星球几何体（增加细分以支持置换）this.geometry = new THREE.IcosahedronGeometry(this.radius, 64, 64)
较少顶点情况：
在顶点着色器中，我们使用置换贴图来改变顶点的位置，形成地形起伏：
// 从置换贴图的红色通道读取高度值float displacement = texture2D(uDisplacementMap, uv).r; // uniform 传入 网站上下载好的贴图即可// 沿法线方向偏移顶点位置vec3 displacedPosition = position + normal * displacement * uDisplacementScale;
uDisplacementScale 控制置换强度，数值越大，地形起伏越明显。
现在你应该拥有了一个凹凸不平的星球
3.3.2 光照系统
片元着色器负责计算最终的颜色，包含以下几个关键步骤：
1. 法线贴图处理
我们实现了完整的 TBN（切线 - 副切线 - 法线）矩阵计算，将法线贴图从切线空间转换到世界空间：
vec3 perturbNormal(vec3 normal, vec3 position, vec2 uv, sampler2D normalMap, float normalScale) {// 获取法线贴图值并转换到 -1 到 1 范围vec3 normalMapColor = texture2D(normalMap, uv).rgb;vec3 normalMapNormal = normalize(normalMapColor * 2.0 - 1.0);// 通过屏幕空间导数计算切线和副切线vec3 q1 = dFdx(position);vec3 q2 = dFdy(position);vec2 st1 = dFdx(uv);vec2 st2 = dFdy(uv);vec3 tangent = normalize(q1 * st2.t - q2 * st1.t);vec3 bitangent = normalize(-q1 * st2.s + q2 * st1.s);// 构建 TBN 矩阵mat3 tbn = mat3(tangent, bitangent, normal);// 混合原始法线和扰动后的法线vec3 perturbedNormal = normalize(mix(normal, tbn * normalMapNormal, normalScale));return perturbedNormal;}
2. 环境光计算
环境光提供基础照明，让阴影区域也有可见度：
vec3 ambient = uAmbientLight * textureColor * uAmbientLightIntensity;3. 点光源计算
点光源使用兰伯特漫反射模型，并包含距离衰减：
// 计算光源方向vec3 lightDirection = uPointLightPosition - vPosition;float distance = length(lightDirection);lightDirection = normalize(lightDirection);// 距离平方衰减（避免近距离过度曝光）float attenuation = 1.0 / (1.0 + 0.09 * distance + 0.032 * distance * distance);// 兰伯特漫反射float lightIntensity = max(dot(normal, lightDirection), 0.0);vec3 diffuse = uPointLightColor * textureColor * lightIntensity * uPointLightIntensity * attenuation;
4. 镜面反射
我们还实现了简单的镜面高光，模拟金属表面的反射：
// 菲涅尔效应vec3 viewDirection = normalize(cameraPosition - vPosition);float fresnel = pow(1.0 - max(dot(normal, viewDirection), 0.0), 2.0);// 金属度和粗糙度影响vec3 metallic = mix(textureColor, vec3(1.0), uMetalness);float roughnessFactor = 1.0 - uRoughness;// 镜面反射vec3 reflectDirection = reflect(-lightDirection, normal);float specular = pow(max(dot(viewDirection, reflectDirection), 0.0), 4.0 * roughnessFactor);vec3 specularColor = uPointLightColor * specular * metallic * fresnel * attenuation;
最终颜色由环境光、漫反射和镜面反射组合而成：
vec3 finalColor = ambient + diffuse + specularColor * 0.3;效果如下:
这是一套很经典的着色模型 (「Blinn-Phong Reflectance Model」），当然你也可以从我之前推荐的 games101（Lecture 15 Ray Tracing 3_哔哩哔哩_bilibili）的第 7 节 第 39 分开始看到相关内容。
3.3.3 各向异性过滤

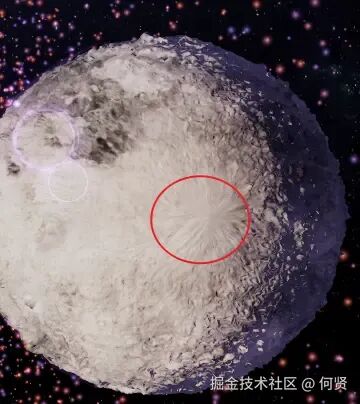

放大后中央模糊？别急！这是采样角度导致的走样问题 📉
这看齐来是真的挺丑的，接下来我们需要设定一个特殊的texture属性值来解决它。——Anisotropic Filtering 各向异性过滤
听起来有点熟悉对不对？

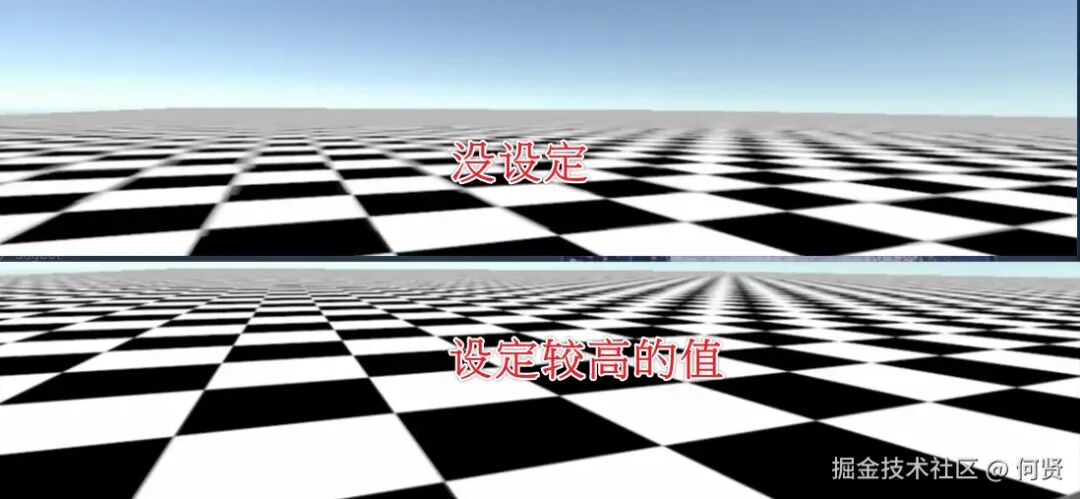

很多人在做比较大的场景时，会将地板贴图的各向异性过滤值调高，因为这样可以让 " 「让贴图在远处或倾斜的角度下依然保持清晰，不会变糊」 "。
但为什么会出现这种走样的情况呢？
原因在于「当三维表面与摄像机夹角较大时，屏幕上一个像素在纹理空间中的采样区域会被透视投影拉伸，形成一个长条或椭圆形的采样足迹。传统过滤算法假设采样区域为正方形，因此在这种情况下容易出现模糊或走样。」(这里同样也推荐您去看 games101 图形学入门课程中对于走样和采样相关章节)
这里我做简单解释，可能不太准确，最好还是自己系统学习：
首先我们要明确一点，当 GPU 渲染模型时，它会计算屏幕上每个像素的颜色。 要得到颜色，就需要 “采样” 纹理（texture）：
屏幕像素 → 给定一个像素在三维表面上的位置 → 通过 UV 映射 → 找到对应贴图坐标 → 从贴图图像中取出颜色值。当表面与摄像机有角度、或者表面离得太远时会出现一个屏幕像素对应到贴图上多个像素点（过采样）。

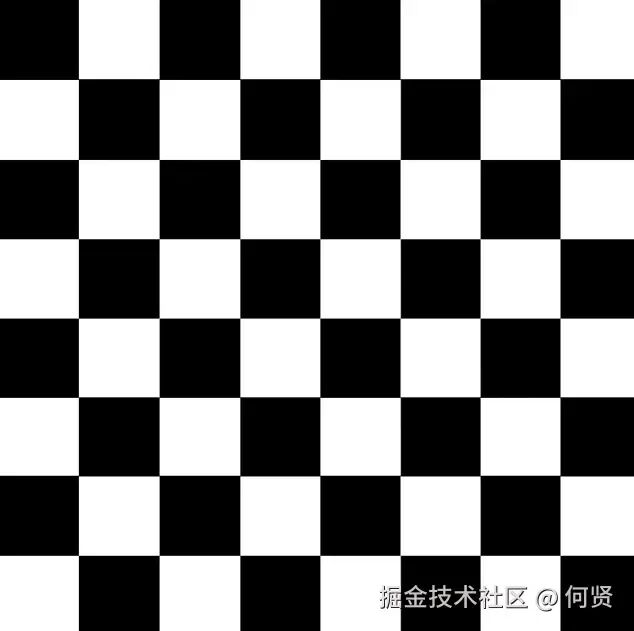

若是最理想的情况下，就是贴图当前与摄像机为正交视图（假设现在一个格子就是一个实际像素点）
此时每个屏幕像素都对应贴图中 等面积的区域（正交视角, 且物体远）此时无论是点采样，还是双线性过滤，三线性过滤。各个区域显示的内容应该都是 "一致" 的，采样逻辑一致，在正交情况下得到的采样结果就会一致，画面就会一致。

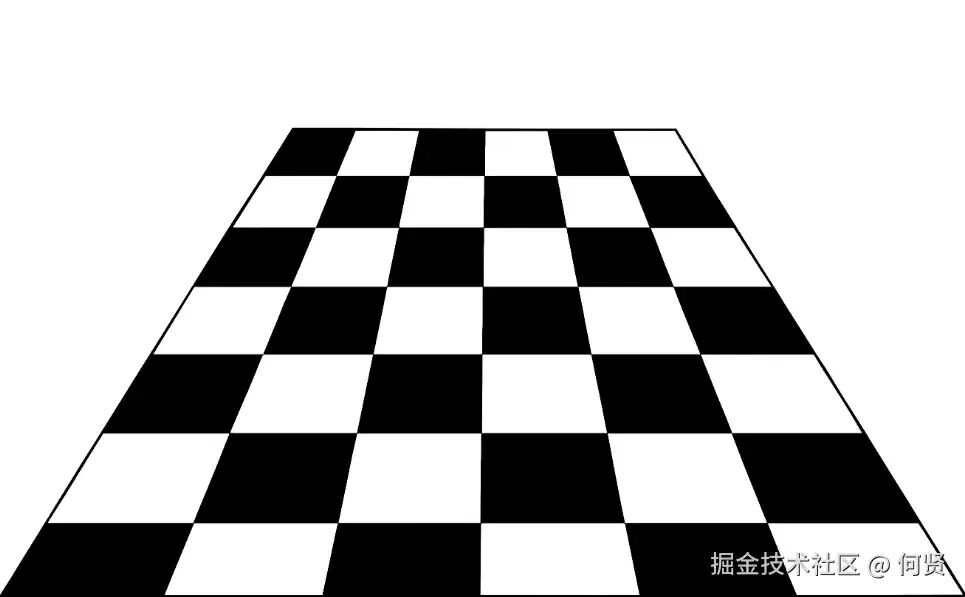

当视角逐渐倾斜时，情况便发生了变化。可以看到，贴图在透视关系下被压缩成一个梯形，而屏幕上的某一个像素点此时对应到纹理空间中的 “长条” 区域。这意味着「在同样的屏幕分辨率下，纹理需要被更密集地采样才能保持清晰」。然而，传统的双线性或三线性过滤只会在纹理的相邻像素间进行平均，它并不能感知 “方向性” 的拉伸。
于是，当这种拉伸主要沿着某一个方向（例如 V 轴）发生时，原有过滤会出现 “模糊一片或锯齿拖影” 的情况。
各向异性过滤（AF）正是为了解决这种在倾斜角度观察纹理时的模糊问题」而提出的。 「各向异性过滤（Anisotropic Filtering）会估算像素在纹理空间中的椭圆采样范围，并在主要拉伸方向上进行多次采样（通常 2 至 16 次），再将结果加权平均。这种方式能在倾斜角度下保持纹理细节清晰。
现在让我们将贴图信息应用上 AF
// 设置主纹理 & 各项异性过滤const texture = this.resources.items[this.textureName] // 从 Solar System Scope 下载的贴图texture.generateMipmaps = true// 默认为 true 是否为纹理生成 mipmap 用于后续三线性插值texture.minFilter = THREE.LinearMipMapLinearFilter // 三线性插值texture.colorSpace = THREE.SRGBColorSpace // 色彩空间texture.anisotropy = 8// 设定各向异性值 越大越耗性能！！
当然，如果你想知道当前最大可支持各向异性值是多少。可以通过console.log('Max AF:', renderer.capabilities.getMaxAnisotropy()); 来获取该值可设定的最大值是多少。
但目前来说 8 对我们够用。

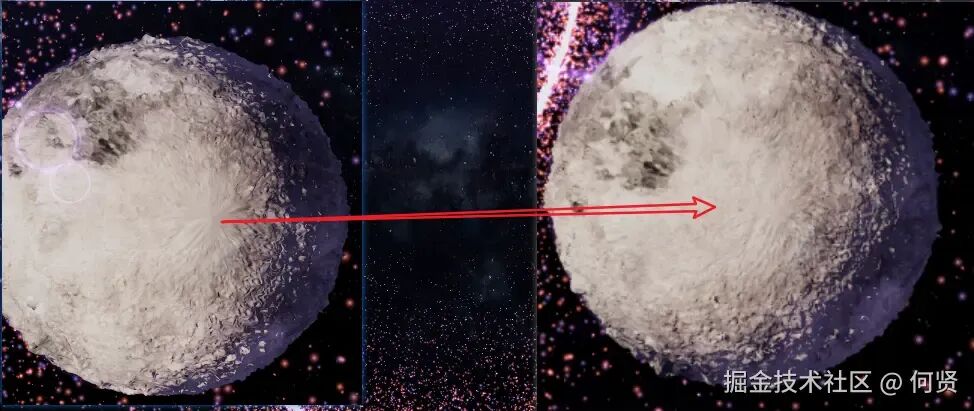

现在在看星球最后的问题也解决了！
当然，我无法通过一篇文章来讲清楚所有的内容，包括 为什么要用TBN？大气层是怎么实现的？场景辉光镜头怎么实现？一切还请观众老爷们去看看源码。

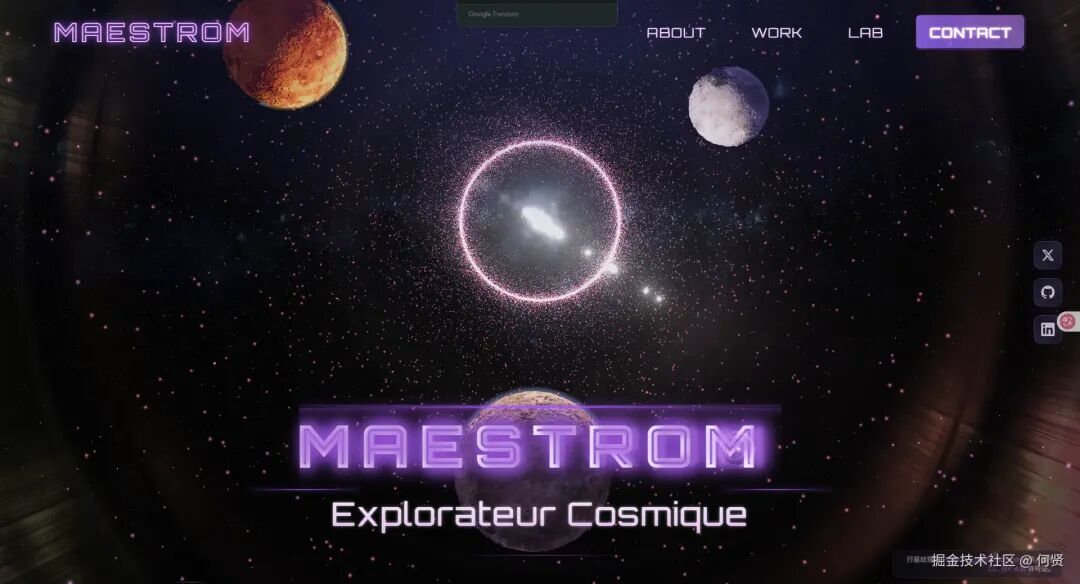

4. 最终成果 🎉
