OceanBase 源码学习: 5.3 内部表 Schema 管理

OceanBase 源码学习: 5.3 内部表 Schema 管理

本文介绍 OceanBase 的内部表模式(Schema)管理系统，该系统定义并维护系统表、虚拟表和视图的元数据结构。该系统提供了一种集中式的方法，使用基于 Python 的定义来定义表模式(Schema)，这些定义会被编译成 C++ 代码以供运行时使用。

概述

OceanBase 的内部表模式管理系统负责定义、生成和维护所有系统内部表和视图的 Schema。该系统采用基于 Python 的定义框架，生成 C++ 代码，在提供类型安全和编译时验证的同时，保持了 Schema 演进的灵活性。

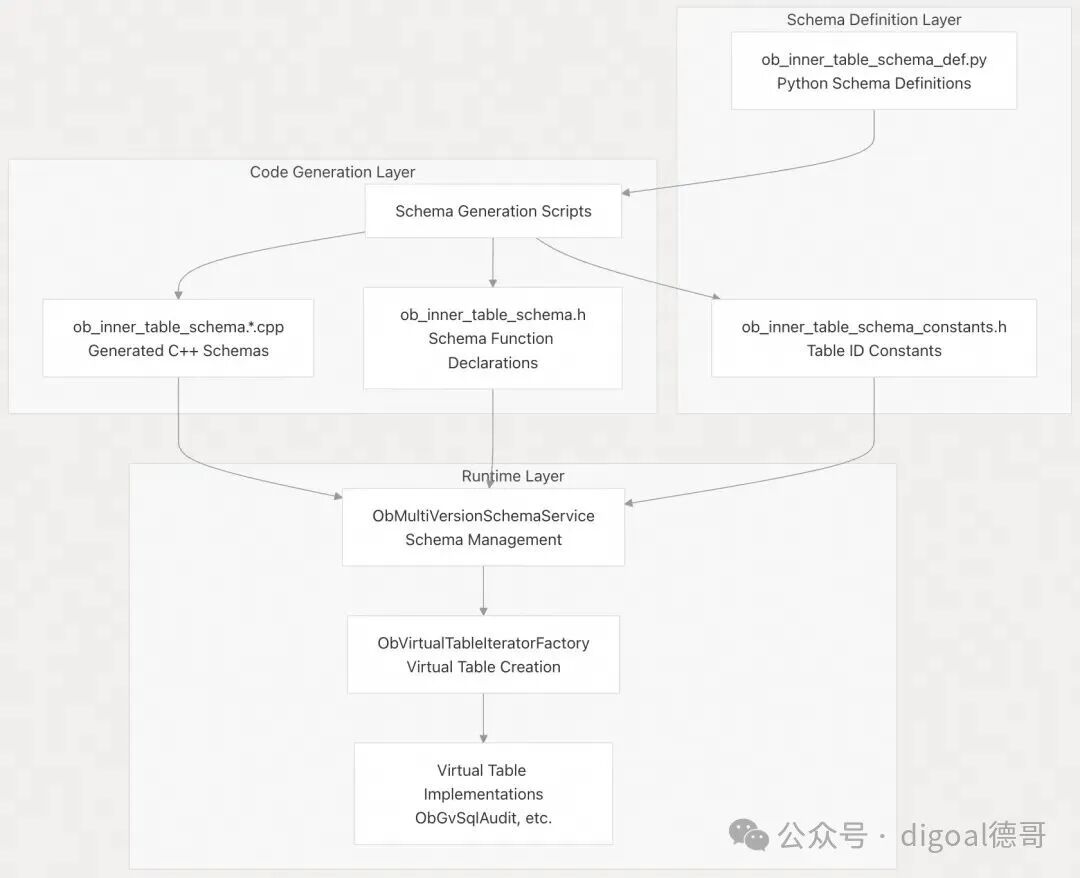

系统架构

源文件:

• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema_def.py#L1-L165
• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema_constants.h#L1-L50
• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema.h#L1-L50

Schema 定义框架

Schema 定义系统基于 Python 的 DSL（Domain Specific Language）构建，DSL 提供了一种声明式的方式来定义表模式。然后，Python 定义会被处理并生成相应的 C++ 代码。

表 ID 范围和类别

OceanBase 使用不相交的表 ID 范围来对不同类型的内部表进行分类( 有点类似 PostgreSQL OID ? )：

源文件:

• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema_def.py#L5-L16

Python Schema 定义结构

Python 模式定义使用具有预定义字段和辅助函数的结构化方法：

系统支持各种列类型，包括int、varchar、longtext、timestamp和varbinary，并支持长度约束。

源文件:

• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema_def.py#L86-L127
• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema_def.py#L224-L334

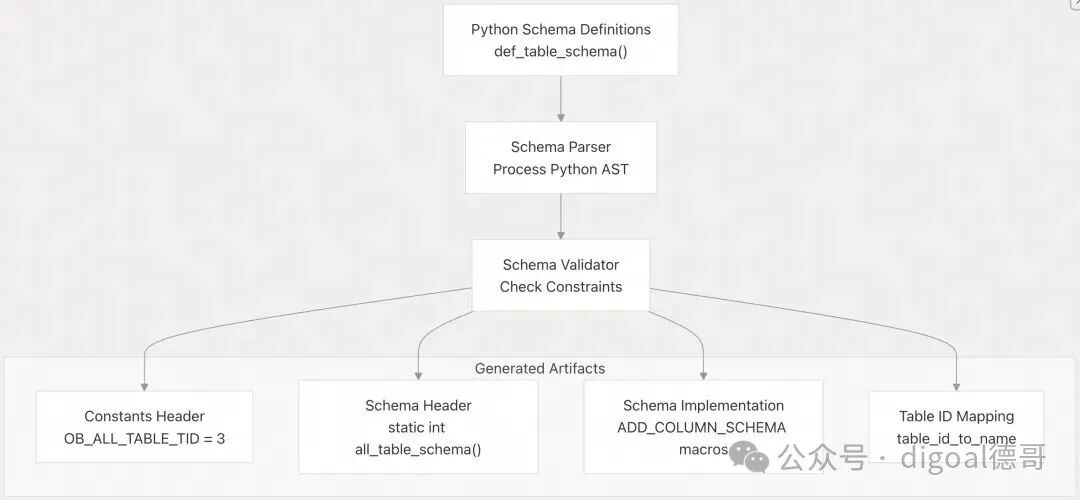

C++ 代码生成过程

Schema 生成过程将 Python 定义转换为 C++ 实现：

生成的 C++ Schema 函数

每个表定义在 ObInnerTableSchema 类中生成一个对应的 C++ 函数：

// Generated from Python definition
static int all_table_schema(share::schema::ObTableSchema &table_schema);
static int all_column_schema(share::schema::ObTableSchema &table_schema);

使用 ADD_COLUMN_SCHEMA 宏来定义具有精确类型信息的列：

源文件:

• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema.h#L344-L346
• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema.1_50.cpp#L200-L250

虚拟表实现

虚拟表提供系统状态的动态视图，并通过虚拟表迭代器框架实现：

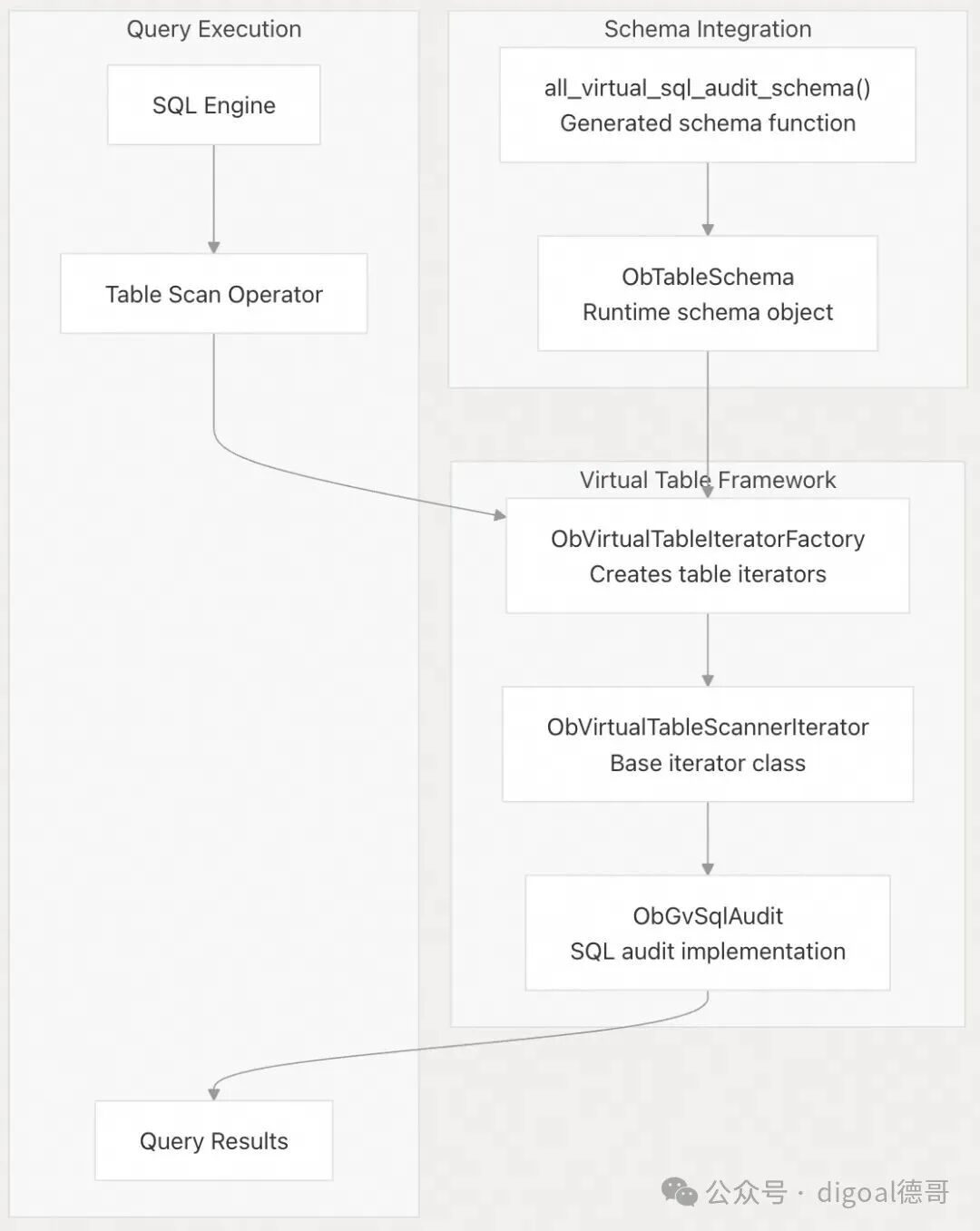

虚拟表架构

源文件:

• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/observer/virtual_table/ob_virtual_table_iterator_factory.cpp#L1-L50
• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/observer/virtual_table/ob_gv_sql_audit.h#L1-L50

列定义枚举

系统生成列定义枚举用以进行 type-safe 的列访问：

struct ALL_VIRTUAL_PLAN_STAT_CDE {
  enum {
    TENANT_ID = common::OB_APP_MIN_COLUMN_ID,
    SVR_IP,
    SVR_PORT,
    PLAN_ID,
    SQL_ID,
    // ... additional columns
  };
};

这些列定义枚举可在虚拟表实现中实现高效且 type-safe 的列访问。

源文件:

• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema.h#L33-L113

Schema 管理基础设施(Infra)

Schema 服务集成

生成的 Schema 通过定义良好的接口与 OceanBase 的模式管理系统 集成：

系统视图 和 Information Schema

schema management system 通过生成如下系统视图来支持 MySQL 和 Oracle 兼容性：

• MySQL 兼容性：information_schema 视图类似 TABLES、COLUMNS、STATISTICS
• Oracle 兼容性：DBA_*、USER_* 和 ALL_* 视图

每个视图都被映射到提供了相关数据的底层虚拟表。

源文件:

• https://github.com/oceanbase/oceanbase/blob/8e2580cf/tools/deploy/mysql_test/test_suite/inner_table/r/mysql/desc_sys_views_in_mysql.result#L1-L50
• https://github.com/oceanbase/oceanbase/blob/8e2580cf/tools/deploy/mysql_test/test_suite/inner_table/r/mysql/desc_virtual_table_in_mysql.result#L1-L50

Schema 演变和版本控制

模式管理系统通过版本控制机制支持 Schema 演变：

• 1、Schema 版本跟踪：每次 Schema 更改都会增加一个版本号
• 2、向后兼容性：可以添加带 default 值的新列
• 3、迁移支持：可以通过 DDL 操作应用 Schema 更改
• 4、验证规则：列约束确保演变过程中的数据完整性

系统通过要求新列可为空或具有默认值来保持兼容性，从而防止对现有功能进行重大更改。

源文件:

• https://github.com/oceanbase/oceanbase/blob/8e2580cf/src/share/inner_table/ob_inner_table_schema_def.py#L33-L36

更多详细内容请关注我的github: https://github.com/digoal/blog
