一、项目概览

二、整体架构

三、LogDB 统一存储

1. 索引键

2. 变量复用IContext

3. 存储引擎封装IKVStore

4. 日志条目存储DB

5. 对外存储API实现

四、总结

一

项目概览

Dragonboat 是纯 Go 实现的（multi-group）Raft 库。

为应用屏蔽 Raft 复杂性，提供易于使用的 NodeHost 和状态机接口。该库（自称）有如下特点：

高吞吐、流水线化、批处理；
提供了内存/磁盘状态机多种实现；
提供了 ReadIndex、成员变更、Leader转移等管理端API；
默认使用 Pebble 作为存储后端。

本次代码串讲以V3的稳定版本为基础，不包括GitHub上v4版本内容。

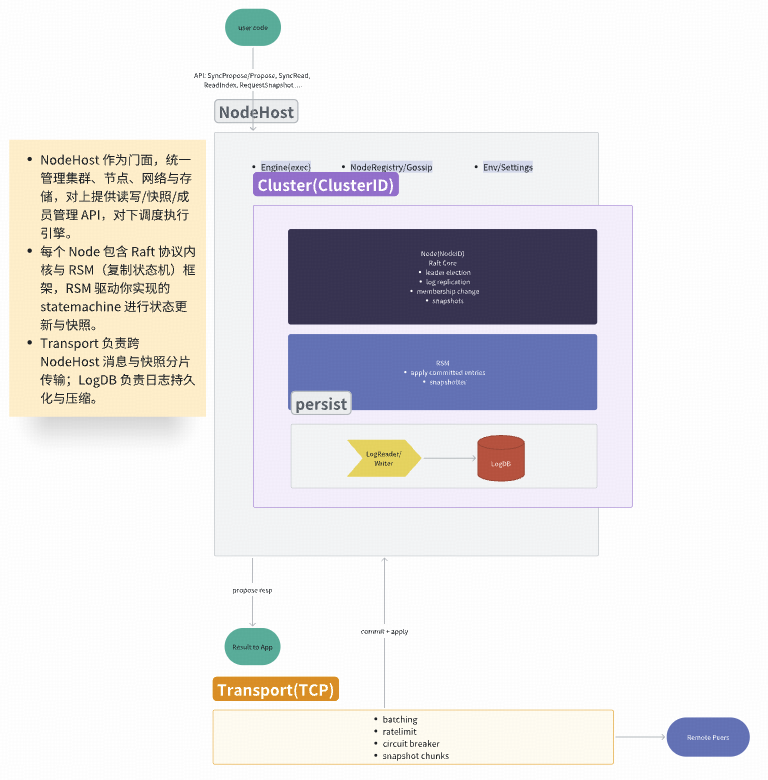

二

整体架构

三

LogDB 统一存储

LogDB 模块是 Dragonboat 的核心持久化存储层，虽然模块名字有Log，但是它囊括了所有和存储相关的API，负责管理 Raft 协议的所有持久化数据，包括：

Raft状态 (RaftState)

Raft内部状态变更的集合结构

包括但不限于：

ClusterID/NodeID：节点ID
RaftState： Raft任期、投票情况、commit进度
EntriesToSave：Raft提案日志数据
Snapshot：快照元数据(包括快照文件路径，快照大小，快照对应的提案Index，快照对应的Raft任期等信息)
Messages：发给其他节点的Raft消息
ReadyToReads：ReadIndex就绪的请求

引导信息 (Bootstrap)

type Bootstrap struct {    Addresses map[uint64]string // 初始集群成员    Join      bool    Type      StateMachineType}

ILogDB的API如下：

type ILogDB interface {
    BinaryFormat() uint32 // 返回支持的二进制格式版本号
    ListNodeInfo() ([]NodeInfo, error) // 列出 LogDB 中所有可用的节点信息
    // 存储集群节点的初始化配置信息，包括是否加入集群、状态机类型等    SaveBootstrapInfo(clusterID uint64, nodeID uint64, bootstrap pb.Bootstrap) error
    // 获取保存的引导信息    GetBootstrapInfo(clusterID uint64, nodeID uint64) (pb.Bootstrap, error)
    // 原子性保存 Raft 状态、日志条目和快照元数据    SaveRaftState(updates []pb.Update, shardID uint64) error
    // 迭代读取指定范围内的连续日志条目    IterateEntries(ents []pb.Entry, size uint64, clusterID uint64, nodeID uint64,                    low uint64, high uint64, maxSize uint64) ([]pb.Entry, uint64, error)
    // 读取持久化的 Raft 状态    ReadRaftState(clusterID uint64, nodeID uint64, lastIndex uint64) (RaftState, error)
    // 删除指定索引之前的所有条目, 日志压缩、快照后清理旧日志    RemoveEntriesTo(clusterID uint64, nodeID uint64, index uint64) error
    // 回收指定索引之前条目占用的存储空间    CompactEntriesTo(clusterID uint64, nodeID uint64, index uint64) (<-chan struct{}, error)
    // 保存所有快照元数据    SaveSnapshots([]pb.Update) error
    // 删除指定的快照元数据 清理过时或无效的快照    DeleteSnapshot(clusterID uint64, nodeID uint64, index uint64) error
    // 列出指定索引范围内的可用快照    ListSnapshots(clusterID uint64, nodeID uint64, index uint64) ([]pb.Snapshot, error)
    // 删除节点的所有相关数据    RemoveNodeData(clusterID uint64, nodeID uint64) error
    // 导入快照并创建所有必需的元数据    ImportSnapshot(snapshot pb.Snapshot, nodeID uint64) error}

索引键

存储的底层本质是一个KVDB (pebble or rocksdb)，由于业务的复杂性，要统一各类业务key的设计方法，而且要降低空间使用，所以有了如下的key设计方案。

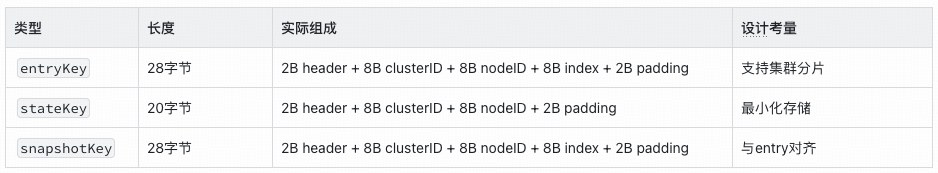

龙舟中key分为3类：

其中，2字节的header用于区分各类不同业务的key空间。

entryKeyHeader       = [2]byte{0x1, 0x1}  // 普通日志条目persistentStateKey   = [2]byte{0x2, 0x2}  // Raft状态maxIndexKey          = [2]byte{0x3, 0x3}  // 最大索引记录nodeInfoKey          = [2]byte{0x4, 0x4}  // 节点元数据bootstrapKey         = [2]byte{0x5, 0x5}  // 启动配置snapshotKey          = [2]byte{0x6, 0x6}  // 快照索引entryBatchKey        = [2]byte{0x7, 0x7}  // 批量日志

在key的生成中，采用了useAsXXXKey和SetXXXKey的方式，复用了data这个二进制变量，减少GC。

type Key struct {    data []byte  // 底层字节数组复用池    key  []byte  // 有效数据切片    pool *sync.Pool // 似乎并没有什么用}

func(k *Key) useAsEntryKey() {    k.key = k.data}
type IReusableKey interface {    SetEntryBatchKey(clusterID uint64, nodeID uint64, index uint64)    // SetEntryKey sets the key to be an entry key for the specified Raft node    // with the specified entry index.    SetEntryKey(clusterID uint64, nodeID uint64, index uint64)    // SetStateKey sets the key to be an persistent state key suitable    // for the specified Raft cluster node.    SetStateKey(clusterID uint64, nodeID uint64)    // SetMaxIndexKey sets the key to be the max possible index key for the    // specified Raft cluster node.    SetMaxIndexKey(clusterID uint64, nodeID uint64)    // Key returns the underlying byte slice of the key.    Key() []byte    // Release releases the key instance so it can be reused in the future.    Release()}
func(k *Key) useAsEntryKey() {    k.key = k.data}
// SetEntryKey sets the key value to the specified entry key.func(k *Key) SetEntryKey(clusterID uint64, nodeID uint64, index uint64) {    k.useAsEntryKey()    k.key[0] = entryKeyHeader[0]    k.key[1] = entryKeyHeader[1]    k.key[2] = 0    k.key[3] = 0    binary.BigEndian.PutUint64(k.key[4:], clusterID)    // the 8 bytes node ID is actually not required in the key. it is stored as    // an extra safenet - we don't know what we don't know, it is used as extra    // protection between different node instances when things get ugly.    // the wasted 8 bytes per entry is not a big deal - storing the index is    // wasteful as well.    binary.BigEndian.PutUint64(k.key[12:], nodeID)    binary.BigEndian.PutUint64(k.key[20:], index)}

变量复用IContext

IContext的核心设计目的是实现并发安全的内存复用机制。在高并发场景下，频繁的内存分配和释放会造成较大的GC压力，通过IContext可以实现：

键对象复用：通过GetKey()获取可重用的IReusableKey
缓冲区复用：通过GetValueBuffer()获取可重用的字节缓冲区
批量操作对象复用：EntryBatch和WriteBatch的复用

// IContext is the per thread context used in the logdb module.// IContext is expected to contain a list of reusable keys and byte// slices that are owned per thread so they can be safely reused by the// same thread when accessing ILogDB.type IContext interface {    // Destroy destroys the IContext instance.    Destroy()    // Reset resets the IContext instance, all previous returned keys and    // buffers will be put back to the IContext instance and be ready to    // be used for the next iteration.    Reset()    // GetKey returns a reusable key.    GetKey() IReusableKey // 这就是上文中的key接口    // GetValueBuffer returns a byte buffer with at least sz bytes in length.    GetValueBuffer(sz uint64) []byte    // GetWriteBatch returns a write batch or transaction instance.    GetWriteBatch() interface{}    // SetWriteBatch adds the write batch to the IContext instance.    SetWriteBatch(wb interface{})    // GetEntryBatch returns an entry batch instance.    GetEntryBatch() pb.EntryBatch    // GetLastEntryBatch returns an entry batch instance.    GetLastEntryBatch() pb.EntryBatch}



type context struct {    size    uint64    maxSize uint64    eb      pb.EntryBatch    lb      pb.EntryBatch    key     *Key    val     []byte    wb      kv.IWriteBatch}
func(c *context) GetKey() IReusableKey {    return c.key}
func(c *context) GetValueBuffer(sz uint64) []byte {    if sz <= c.size {        return c.val    }    val := make([]byte, sz)    if sz < c.maxSize {        c.size = sz        c.val = val    }    return val}
func(c *context) GetEntryBatch() pb.EntryBatch {    return c.eb}
func(c *context) GetLastEntryBatch() pb.EntryBatch {    return c.lb}
func(c *context) GetWriteBatch() interface{} {    return c.wb}
func(c *context) SetWriteBatch(wb interface{}) {    c.wb = wb.(kv.IWriteBatch)}

存储引擎封装IKVStore

IKVStore 是 Dragonboat 日志存储系统的抽象接口，它定义了底层键值存储引擎需要实现的所有基本操作。这个接口让 Dragonboat 能够支持不同的存储后端（如 Pebble、RocksDB 等），实现了存储引擎的可插拔性。

type IKVStore interface {    // Name is the IKVStore name.    Name() string    // Close closes the underlying Key-Value store.    Close() error
    // 范围扫描 - 支持前缀遍历的迭代器    IterateValue(fk []byte,            lk []byte, inc bool, op func(key []byte, data []byte) (bool, error)) error    // 查询操作 - 基于回调的内存高效查询模式    GetValue(key []byte, op func([]byte) error) error    // 写入操作 - 单条记录的原子写入    SaveValue(key []byte, value []byte) error
    // 删除操作 - 单条记录的精确删除    DeleteValue(key []byte) error    // 获取批量写入器    GetWriteBatch() IWriteBatch    // 原子提交批量操作    CommitWriteBatch(wb IWriteBatch) error    // 批量删除一个范围的键值对    BulkRemoveEntries(firstKey []byte, lastKey []byte) error    // 压缩指定范围的存储空间    CompactEntries(firstKey []byte, lastKey []byte) error    // 全量压缩整个数据库    FullCompaction() error}
type IWriteBatch interface {    Destroy()                 // 清理资源，防止内存泄漏    Put(key, value []byte)    // 添加写入操作    Delete(key []byte)        // 添加删除操作    Clear()                   // 清空批处理中的所有操作    Count() int               // 获取当前批处理中的操作数量}

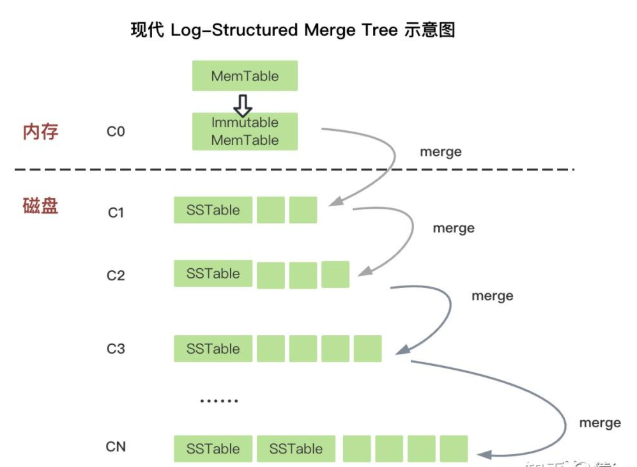

openPebbleDB是Dragonboat 中 Pebble 存储引擎的初始化入口，负责根据配置创建一个完整可用的键值存储实例。

// KV is a pebble based IKVStore type.type KV struct {    db       *pebble.DB    dbSet    chan struct{}    opts     *pebble.Options    ro       *pebble.IterOptions    wo       *pebble.WriteOptions    event    *eventListener    callback kv.LogDBCallback    config   config.LogDBConfig}
var _ kv.IKVStore = (*KV)(nil)

// openPebbleDB// =============// 将 Dragonboat 的 LogDBConfig → Pebble 引擎实例funcopenPebbleDB(        cfg  config.LogDBConfig,        cb   kv.LogDBCallback,   // => busy通知：busy(true/false)        dir  string,             // 主数据目录        wal  string,             // WAL 独立目录（可空）        fs   vfs.IFS,            // 文件系统抽象（磁盘/memfs）) (kv.IKVStore, error) {    //--------------------------------------------------    // 2️⃣ << 核心调优参数读入    //--------------------------------------------------    blockSz      := int(cfg.KVBlockSize)                    // 数据块(4K/8K…)    writeBufSz   := int(cfg.KVWriteBufferSize)              // 写缓冲    bufCnt       := int(cfg.KVMaxWriteBufferNumber)         // MemTable数量    l0Compact    := int(cfg.KVLevel0FileNumCompactionTrigger) // L0 层文件数量触发压缩的阈值    l0StopWrites := int(cfg.KVLevel0StopWritesTrigger)    baseBytes    := int64(cfg.KVMaxBytesForLevelBase)    fileBaseSz   := int64(cfg.KVTargetFileSizeBase)    cacheSz      := int64(cfg.KVLRUCacheSize)    levelMult    := int64(cfg.KVTargetFileSizeMultiplier)  // 每层文件大小倍数    numLevels    := int64(cfg.KVNumOfLevels)    //--------------------------------------------------    // 4️⃣ 构建 LSM-tree 层级选项 (每层无压缩)    //--------------------------------------------------    levelOpts := []pebble.LevelOptions{}    sz := fileBaseSz    for lvl := 0; lvl < int(numLevels); lvl++ {        levelOpts = append(levelOpts, pebble.LevelOptions{            Compression:    pebble.NoCompression, // 写性能优先            BlockSize:      blockSz,            TargetFileSize: sz,                 // L0 < L1 < … 呈指数增长        })        sz *= levelMult    }    //--------------------------------------------------    // 5️⃣ 初始化依赖：LRU Cache + 读写选项    //--------------------------------------------------    cache := pebble.NewCache(cacheSz)    // block缓存    ro    := &pebble.IterOptions{}       // 迭代器默认配置    wo    := &pebble.WriteOptions{Sync: true} // ❗fsync强制刷盘    opts := &pebble.Options{        Levels:                      levelOpts,        Cache:                       cache,        MemTableSize:                writeBufSz,        MemTableStopWritesThreshold: bufCnt,        LBaseMaxBytes:               baseBytes,        L0CompactionThreshold:       l0Compact,        L0StopWritesThreshold:       l0StopWrites,        Logger:                      PebbleLogger,        FS:                          vfs.NewPebbleFS(fs),        MaxManifestFileSize:         128 * 1024 * 1024,        // WAL 目录稍后条件注入    }    kv := &KV{        dbSet:    make(chan struct{}),          // 关闭->初始化完成信号        callback: cb,                           // 上层 raft engine 回调        config:   cfg,        opts:     opts,        ro:       ro,        wo:       wo,    }    event := &eventListener{        kv:      kv,        stopper: syncutil.NewStopper(),    }    // => 关键事件触发    opts.EventListener = pebble.EventListener{        WALCreated:    event.onWALCreated,        FlushEnd:      event.onFlushEnd,        CompactionEnd: event.onCompactionEnd,    }    //--------------------------------------------------    // 7️⃣ 目录准备    //--------------------------------------------------    if wal != "" {        fs.MkdirAll(wal)        // 📁 为 WAL 单独磁盘预留        opts.WALDir = wal    }    fs.MkdirAll(dir)            // 📁 主数据目录    //--------------------------------------------------    // 8️⃣ 真正的数据库实例化    //--------------------------------------------------    pdb, err := pebble.Open(dir, opts)    if err != nil { return nil, err }    //--------------------------------------------------    // 9️⃣ 🧹 资源整理 & 启动事件    //--------------------------------------------------    cache.Unref()               // 去除多余引用，防止泄露    kv.db = pdb    // 🔔 手动触发一次 WALCreated 确保反压逻辑进入首次轮询    kv.setEventListener(event)  // 内部 close(kv.dbSet)    return kv, nil}

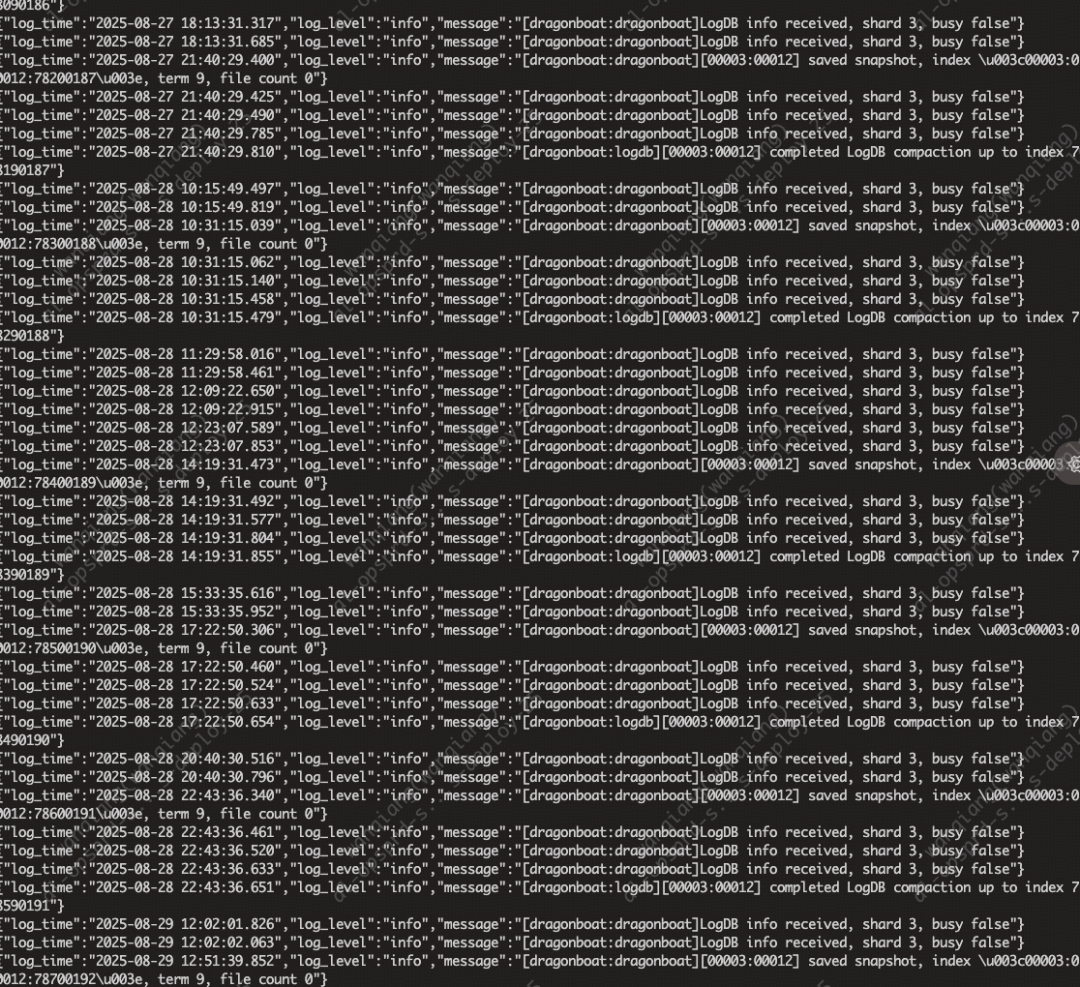

其中eventListener是对pebble 内存繁忙的回调，繁忙判断的条件有两个：

内存表大小超过阈值（95%）
L0 层文件数量超过阈值（L0写入最大文件数量-1）


func(l *eventListener) notify() {    l.stopper.RunWorker(func() {        select {        case <-l.kv.dbSet:            if l.kv.callback != nil {                memSizeThreshold := l.kv.config.KVWriteBufferSize *                    l.kv.config.KVMaxWriteBufferNumber * 19 / 20                l0FileNumThreshold := l.kv.config.KVLevel0StopWritesTrigger - 1                m := l.kv.db.Metrics()                busy := m.MemTable.Size >= memSizeThreshold ||                    uint64(m.Levels[0].NumFiles) >= l0FileNumThreshold                l.kv.callback(busy)            }        default:        }    })}

日志条目存储DB

db结构体是Dragonboat日志数据库的核心管理器，提供Raft日志、快照、状态等数据的持久化存储接口。是桥接了业务和pebble存储的中间层。

// db is the struct used to manage log DB.type db struct {    cs      *cache       // 节点信息、Raft状态信息缓存    keys    *keyPool     // Raft日志索引键变量池    kvs     kv.IKVStore  // pebble的封装    entries entryManager // 日志条目读写封装}
// 这里面的信息不会过期，叫寄存更合适type cache struct {    nodeInfo       map[raftio.NodeInfo]struct{}    ps             map[raftio.NodeInfo]pb.State    lastEntryBatch map[raftio.NodeInfo]pb.EntryBatch    maxIndex       map[raftio.NodeInfo]uint64    mu             sync.Mutex}

获取一个批量写容器

实现：

func(r *db) getWriteBatch(ctx IContext) kv.IWriteBatch {    if ctx != nil {        wb := ctx.GetWriteBatch()        if wb == nil {            wb = r.kvs.GetWriteBatch()            ctx.SetWriteBatch(wb)        }        return wb.(kv.IWriteBatch)    }    return r.kvs.GetWriteBatch()}

降低GC压力

获取所有节点信息

实现：

func(r *db) listNodeInfo() ([]raftio.NodeInfo, error) {    fk := newKey(bootstrapKeySize, nil)    lk := newKey(bootstrapKeySize, nil)    fk.setBootstrapKey(0, 0)    lk.setBootstrapKey(math.MaxUint64, math.MaxUint64)    ni := make([]raftio.NodeInfo, 0)    op := func(key []byte, data []byte) (bool, error) {        cid, nid := parseNodeInfoKey(key)        ni = append(ni, raftio.GetNodeInfo(cid, nid))        return true, nil    }    if err := r.kvs.IterateValue(fk.Key(), lk.Key(), true, op); err != nil {        return []raftio.NodeInfo{}, err    }    return ni, nil}

保存集群状态

实现：

type Update struct {    ClusterID uint64  // 集群ID，标识节点所属的Raft集群    NodeID    uint64  // 节点ID，标识集群中的具体节点
    State  // 包含当前任期（Term）、投票节点（Vote）、提交索引（Commit）三个关键持久化状态
    EntriesToSave []Entry    // 需要持久化到稳定存储的日志条目    CommittedEntries []Entry // 已提交位apply的日志条目    MoreCommittedEntries bool  // 指示是否还有更多已提交条目等待处理
    Snapshot Snapshot  // 快照元数据，当需要应用快照时设置
    ReadyToReads []ReadyToRead  // ReadIndex机制实现的线性一致读
    Messages []Message  // 需要发送给其他节点的Raft消息
    UpdateCommit struct {        Processed         uint64  // 已推送给RSM处理的最后索引        LastApplied       uint64  // RSM确认已执行的最后索引        StableLogTo       uint64  // 已稳定存储的日志到哪个索引        StableLogTerm     uint64  // 已稳定存储的日志任期        StableSnapshotTo  uint64  // 已稳定存储的快照到哪个索引        ReadyToRead       uint64  // 已准备好读的ReadIndex请求索引    }}

func(r *db) saveRaftState(updates []pb.Update, ctx IContext) error {      // 步骤1：获取写入批次对象，用于批量操作提高性能      // 优先从上下文中获取已存在的批次，避免重复创建      wb := r.getWriteBatch(ctx)      // 步骤2：遍历所有更新，处理每个节点的状态和快照      for _, ud := range updates {          // 保存 Raft 的硬状态（Term、Vote、Commit）          // 使用缓存机制避免重复保存相同状态          r.saveState(ud.ClusterID, ud.NodeID, ud.State, wb, ctx)          // 检查是否有快照需要保存          if !pb.IsEmptySnapshot(ud.Snapshot) {              // 快照索引一致性检查：确保快照索引不超过最后一个日志条目的索引              // 这是 Raft 协议的重要约束，防止状态不一致              if len(ud.EntriesToSave) > 0 {                  lastIndex := ud.EntriesToSave[len(ud.EntriesToSave)-1].Index                  if ud.Snapshot.Index > lastIndex {                      plog.Panicf("max index not handled, %d, %d",                          ud.Snapshot.Index, lastIndex)                  }              }              // 保存快照元数据到数据库              r.saveSnapshot(wb, ud)              // 更新节点的最大日志索引为快照索引              r.setMaxIndex(wb, ud, ud.Snapshot.Index, ctx)          }      }      // 步骤3：批量保存所有日志条目      // 这里会调用 entryManager 接口的 record 方法，根据配置选择批量或单独存储策略      r.saveEntries(updates, wb, ctx)      // 步骤4：提交写入批次到磁盘      // 只有在批次中有实际操作时才提交，避免不必要的磁盘 I/O      if wb.Count() > 0 {          return r.kvs.CommitWriteBatch(wb)      }      return nil  }

保存引导信息

实现：

func(r *db) saveBootstrapInfo(clusterID uint64,    nodeID uint64, bs pb.Bootstrap) error {    wb := r.getWriteBatch(nil)    r.saveBootstrap(wb, clusterID, nodeID, bs)    return r.kvs.CommitWriteBatch(wb) // 提交至Pebble}
func(r *db) saveBootstrap(wb kv.IWriteBatch,    clusterID uint64, nodeID uint64, bs pb.Bootstrap) {    k := newKey(maxKeySize, nil)    k.setBootstrapKey(clusterID, nodeID) // 序列化集群节点信息    data, err := bs.Marshal()    if err != nil {        panic(err)    }    wb.Put(k.Key(), data)}

获取Raft状态

实现：

func(r *db) getState(clusterID uint64, nodeID uint64) (pb.State, error) {    k := r.keys.get()    defer k.Release()    k.SetStateKey(clusterID, nodeID)    hs := pb.State{}    if err := r.kvs.GetValue(k.Key(), func(data []byte) error {        if len(data) == 0 {            return raftio.ErrNoSavedLog        }        if err := hs.Unmarshal(data); err != nil {            panic(err)        }        return nil    }); err != nil {            return pb.State{}, err    }    return hs, nil}

对外存储API实现

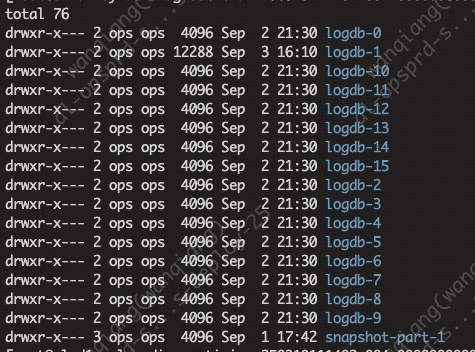

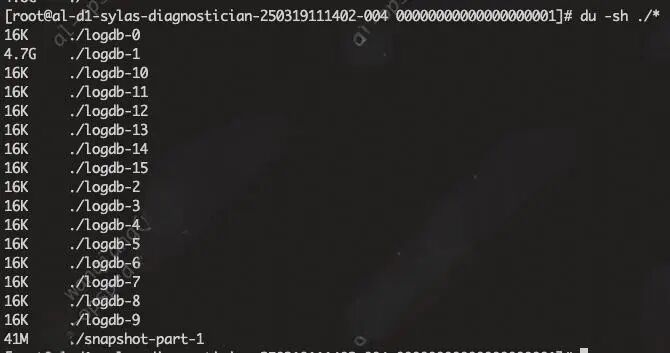

龙舟对ILogDB提供了实现：ShardedDB，一个管理了多个pebble bucket的存储单元。

var _ raftio.ILogDB = (*ShardedDB)(nil)// ShardedDB is a LogDB implementation using sharded pebble instances.type ShardedDB struct {    completedCompactions uint64             // 原子计数器：已完成压缩操作数    config               config.LogDBConfig // 日志存储配置    ctxs                 []IContext         // 分片上下文池，减少GC压力    shards               []*db              // 核心：Pebble实例数组    partitioner          server.IPartitioner // 智能分片策略器    compactionCh         chan struct{}      // 压缩任务信号通道    compactions          *compactions       // 压缩任务管理器    stopper              *syncutil.Stopper  // 优雅关闭管理器}

初始化过程

实现：

// 入口函数：创建并初始化分片日志数据库OpenShardedDB(config, cb, dirs, lldirs, batched, check, fs, kvf):
    // ===阶段1：安全验证===    if 配置为空 then panic    if check和batched同时为true then panic
    // ===阶段2：预分配资源管理器===    shards := 空数组    closeAll := func(all []*db) { //出错清理工具        for s in all {            s.close()        }    }
    // ===阶段3：逐个创建分片===    loop i := 0 → 分片总数:        datadir := pathJoin(dirs[i], "logdb-"+i)  //数据目录        snapdir := ""                           //快照目录(可选)        if lldirs非空 {            snapdir = pathJoin(lldirs[i], "logdb-"+i)        }
        shardCb := {shard:i, callback:cb}      //监控回调        db, err := openRDB(...)                //创建实际数据库实例        if err != nil {                        //创建失败            closeAll(shards)                   //清理已创建的            return nil, err        }        shards = append(shards, db)
    // ===阶段5：核心组件初始化===    partitioner := 新建分区器(execShards数量, logdbShards数量)    instance := &ShardedDB{        shards:      shards,        partitioner: partitioner,        compactions: 新建压缩管理器(),        compactionCh: 通道缓冲1,        ctxs:       make([]IContext, 执行分片数),        stopper:    新建停止器()    }
    // ===阶段6：预分配上下文&启动后台===    for j := 0 → 执行分片数:        instance.ctxs[j] = 新建Context(saveBufferSize)
    instance.stopper.RunWorker(func() {        //后台压缩协程        instance.compactionWorkerMain()    })
    return instance, nil                      //构造完成

保存集群状态

实现：

func(s *ShardedDB) SaveRaftState(updates []pb.Update, shardID uint64) error {    if shardID-1 >= uint64(len(s.ctxs)) {        plog.Panicf("invalid shardID %d, len(s.ctxs): %d", shardID, len(s.ctxs))    }    ctx := s.ctxs[shardID-1]    ctx.Reset()    return s.SaveRaftStateCtx(updates, ctx)}
func(s *ShardedDB) SaveRaftStateCtx(updates []pb.Update, ctx IContext) error {    if len(updates) == 0 {        return nil    }    pid := s.getParititionID(updates)    return s.shards[pid].saveRaftState(updates, ctx)}
