Global Distributed Database日志的逻辑解析—视图

一、概述

     本文意在说明GDD如何依据日志进行逻辑解析，由于篇幅有限，仅以比较具有代表性的视图相关DDL为例。

1.1 GDD回顾

     GDD是一套高可用、高并发的互主多活容灾架构，通过实现Raft协议保证数据一致性。

     GDD各节点的变更数据捕获（CDC）依赖对HaloDB的WAL日志进行逻辑解析。

1.2 视图和规则系统

     HaloDB中视图是通过规则系统来实现的。

create view halo_view as select * from halo_table;

    上面创建视图的语句与下面两个命令的执行结果是相同的：

create table halo_view (same column list as halo_table);create rule "_RETURN" as on select to halo_view DO INSTEAD SELECT * FROM halo_table;

    所以视图的本质上就是定义层面上只有列概念的、数据层面上无数据的特殊表及表上的特定规则。

1.3 前置条件

    支持视图相关的DDL解析，需要依赖以下几项内容：

    1）支持解析replica级别日志下的系统表变更。

    2）支持解码Heap、Heap2、Transaction类型的日志消息。

    3）支持分析表相关的DDL。

1.4 日志级别

    从日志信息量的丰富程度、日志解析的难易程度、解析DDL的实现顺序对日志级别进行划分，共有三个阶段：

    1）支持logical级别日志的用户表变更，这是初级的阶段。

    在此基础上，支持FPI（全页写）的解析、存储、维护，进入中级阶段。

    2）支持replica级别日志的用户表变更，这是中级阶段。

    在此基础上，支持本地数据字典的构造、维护，进入高级阶段。

    3）支持replica级别日志的系统表变更，这是高级阶段。

1.5 日志消息类型

    WAL日志中出现的日志消息类型有很多种，其中与视图DDL关联性较大的有：Heap、Heap2、Transaction三种类型的消息。Heap类型消息对应大部分系统表的增删改操作，Heap2类型消息对应pg_attribute系统表的批量插入操作，Xact类型消息对应事务的控制操作。三个消息类型中相对重要的动作如下：

    Heap：insert/update/delete动作。

    Heap2：multinsert动作。

    Xaxt：commit/abort动作。

二、视图的物理存储—系统表中的存储格式和内容

    HaloDB数据库的物理存储载体是操作系统中的文件。数据库对象的定义以行的形式存储在对应各系统表中。一个数据库对象的定义往往涉及到多张系统表，下文将主要介绍两张核心系统表。

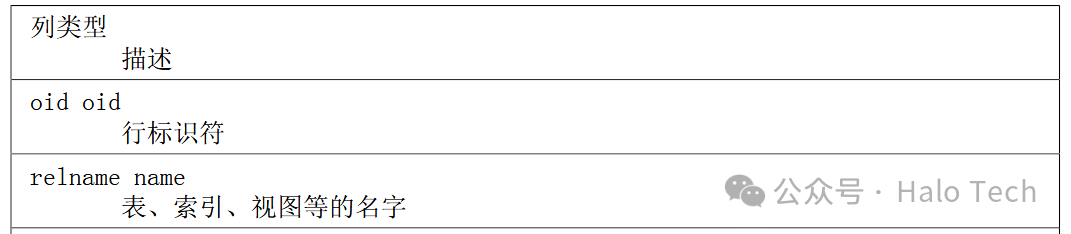

2.1 核心系统表pg_class的解读

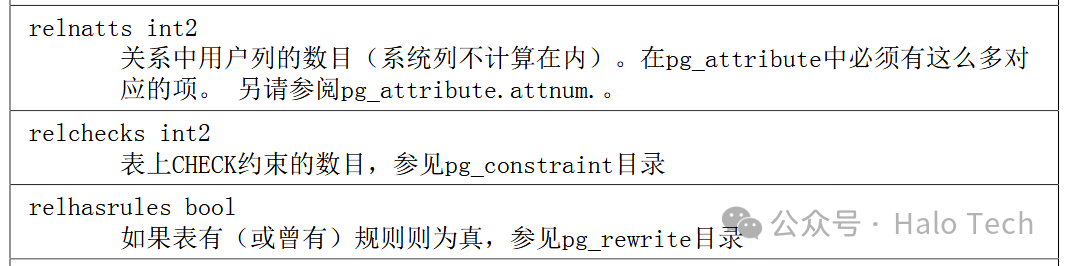

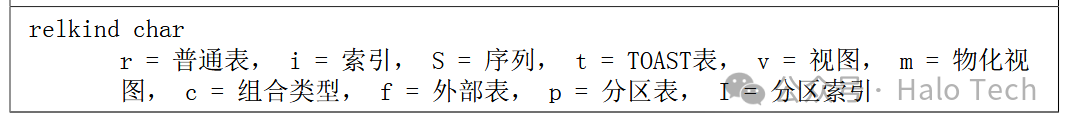

    系统目录pg_class中的视图信息与表的信息表现形式是相似的。所以对于解析器来说，表和视图之间没有区别。它们是同样的事物：关系。

2.2 核心系统表pg_rewrite的解读

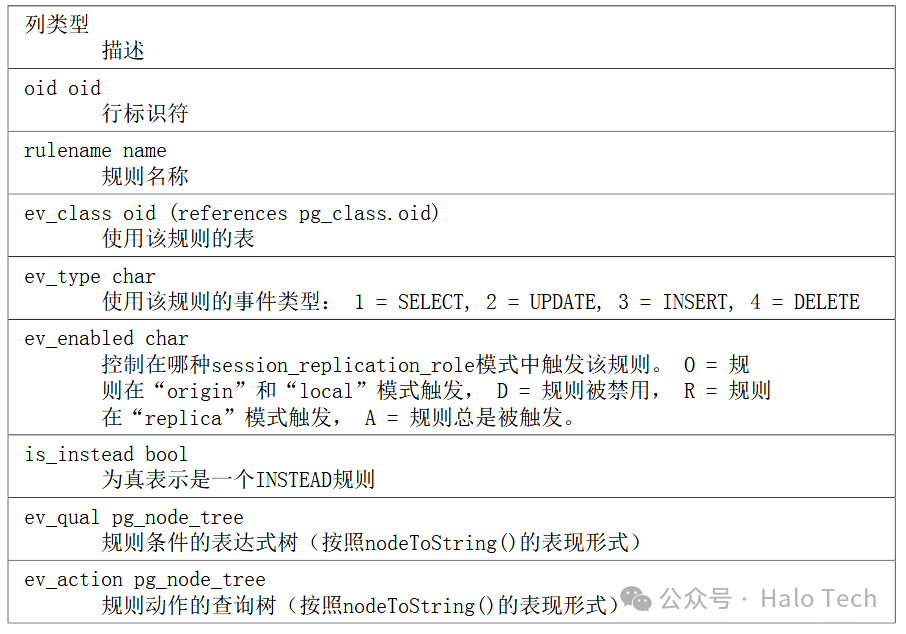

    视图最核心的部分：规则的定义，存储在pg_rewrite.ev_action中。

三、从SQL到日志—产生WAL日志的顺序和内容

    该章节描述了执行一条SQL时，数据库内部在日志内容、系统表数据上产生的影响。

3.1 CREATE TABLE

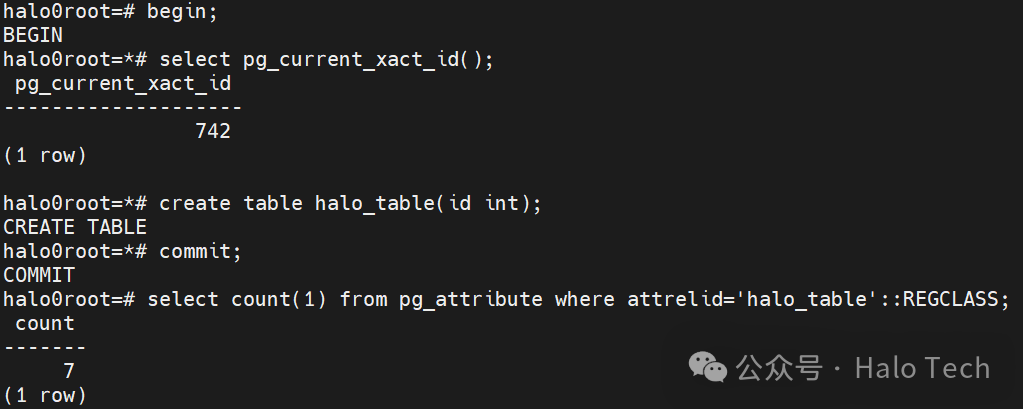

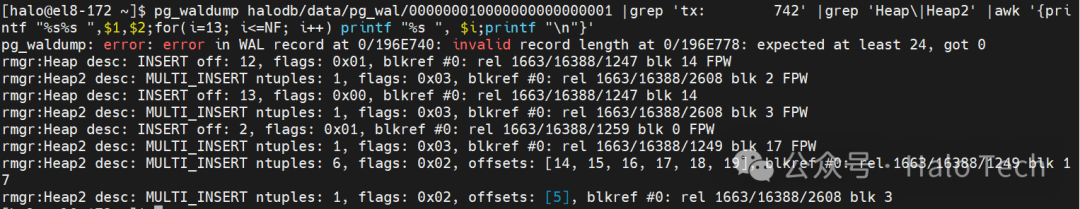

由图可见创建一个简单表在日志中产生的日志如上图：

    无论何时创建表，还会自动创建一个与表同名的复合类型来表示表的行类型。所以一次create table产生的WAL日志中有两条对pg_type（1247）的操作。

    pg_depend（2608）记录数据库对象间的关系，可忽略。

    pg_class（1259）记录数据库对象的信息，对应halo_table。

   pg_attribute（1249）记录列的信息，第一条对应id，第二条对应cmax等六条隐藏列。

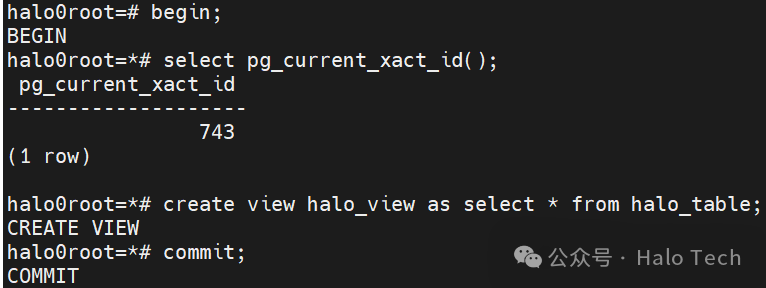

3.2 CREATE VIEW

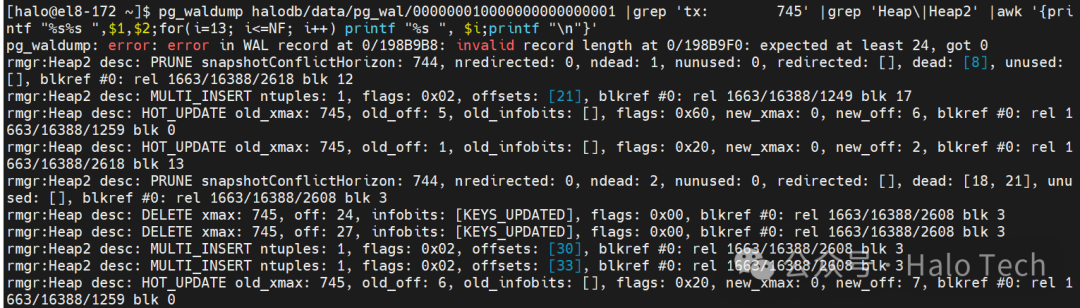

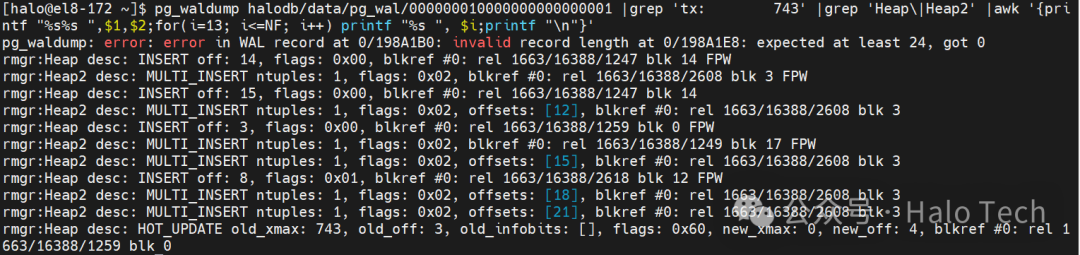

由图可见创建一个简单视图在日志中产生的日志如上图：

    前半部分与建表大致相同，区别是不产生约束、索引、隐藏列等数据库对象。

后半部分多产生了两条记录。

    pg_rewrite（2618）：记录重写规则，对应视图定义。

    pg_class（1259）：更新halo_view条目信息，创建视图的整个流程完毕。

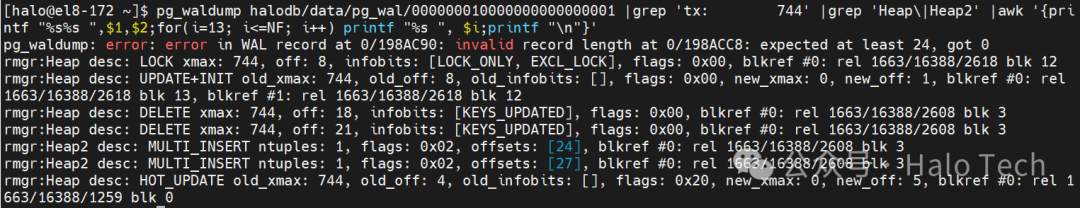

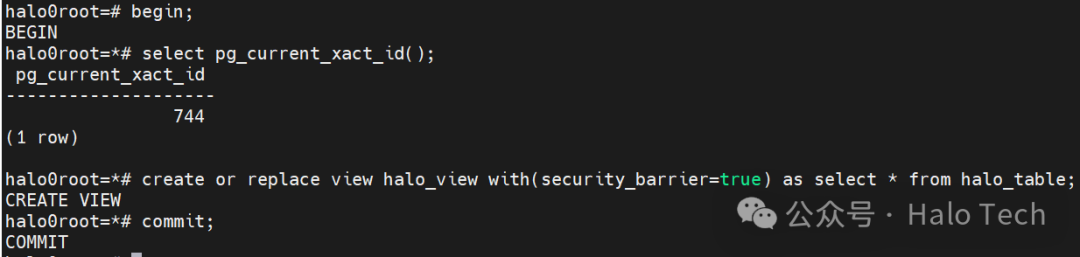

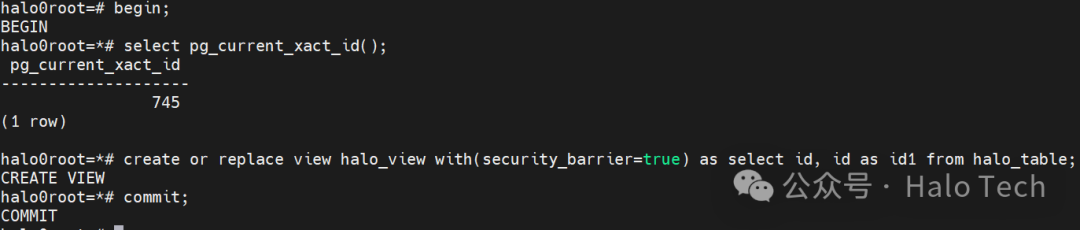

3.3 REPLACE VIEW

    视图的取代分两种情况：视图定义的变化和视图属性的变化。

    进行视图取代操作时，无论视图属性是否发生实质变化，都认为发生了取代操作。

    视图定义变化时必须产生和现有视图查询相同的列，也可以在目标列表的末尾加上额外的列，并对应产生加列的日志。

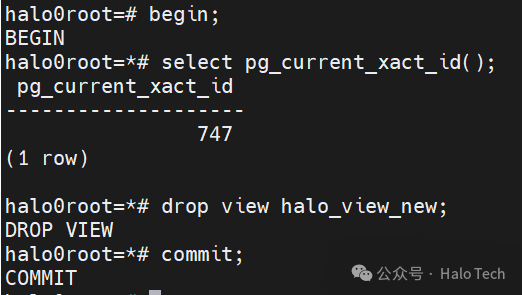

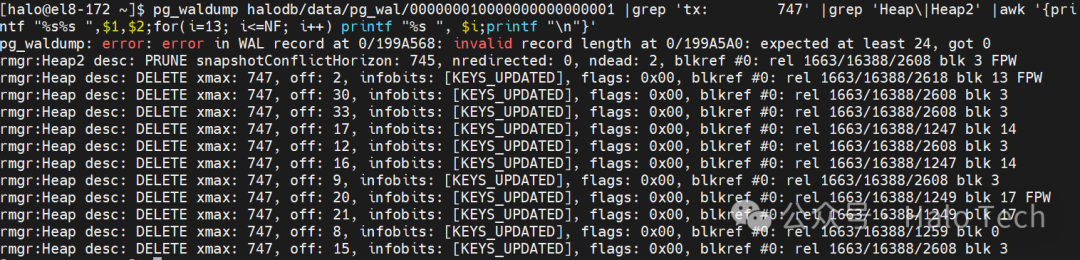

3.4 DROP VIEW

    删除视图即创建视图的反序相反操作。

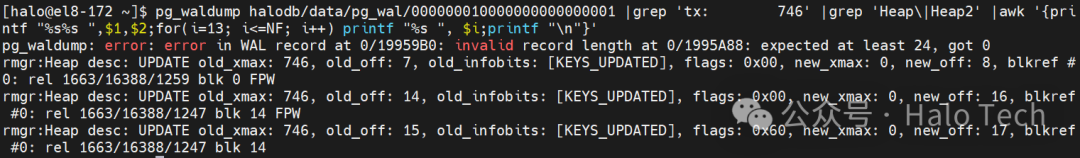

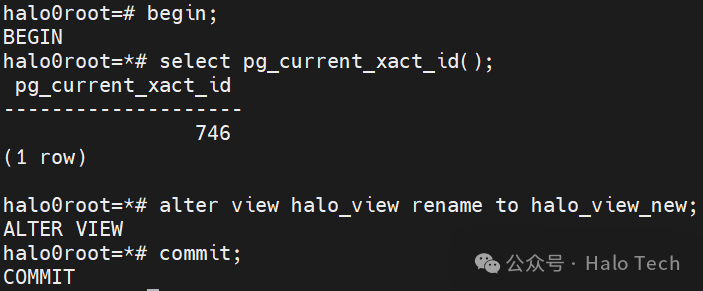

3.5 ALTER VIEW

    修改视图属性同修改表属性产生的记录相同，pg_class中对应条目的相应项对应变化。

四、从日志到SQL—逻辑解析得到SQL的类型和内容

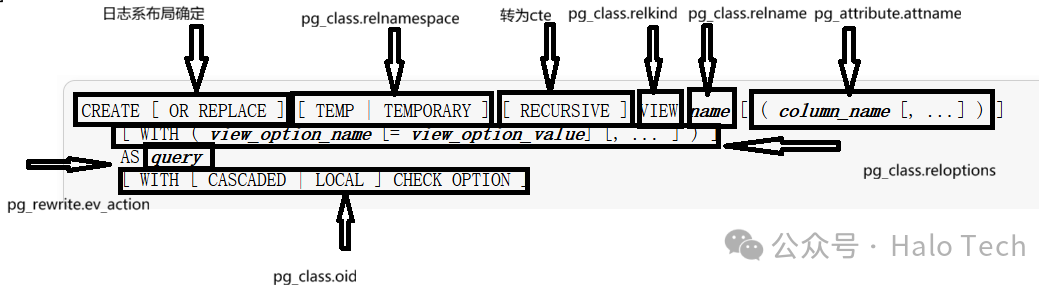

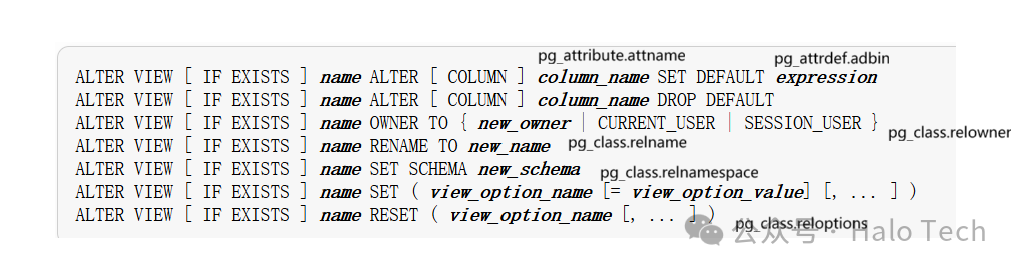

    视图相关DDL中较为复杂的行为有创建、取代、修改视图，下图展示了各DDL的语法树并标明了各组成部分的数据来源，即结合特征判断、由对应系统表的对应字段拼接得出SQL。

4.1 数据库对象的相关信息

    源自pg_class和pg_rewrite中视图对应条目各项的值，通过pg_rewrite.ev_class=pg_class.oid建立两张系统表之间的关联。

4.2 视图属性的相关信息

    源自pg_class中视图对应条目各项的值，当涉及到属性变更时，旧值来自上文中提到的本地数据字典。

4.3 视图定义的相关信息

    源自pg_class中ev_action项的值。

4.4 视图中列的相关信息

    源自pg_attribute和pg_attrdef中对应条目各项的值。

五、围绕视图进行的其他设计

    视图相关DDL解析这一功能在实际应用中往往会遇到复杂场景，以下是一些常见复杂场景的解决方式。

5.1 显式事务/级联删除

    当一个事务中包含多条SQL时，包括DML与DDL交叉出现、DDL与DDL交叉出现等各种情况，此时不能仅以事务的提交或xid的变化做为对日志分割的依据，要准确判断DDL的开始和结束，依此做为分割条件。需要考虑生产上可能发生的各种场景，对其产生的日志内容组合进行预设，从而达到准确拆分的目的。

5.2 临时视图

    分析视图相关DDL时，对其模式进行判断。需要对以pg_temp_开头为模式名的视图进行处理（过滤临时视图）。

5.3 长定义视图

    视图定义过长时（默认超过2K），视图定义会以toast的形式进行存储在pg_toast.pg_toast_2618表中，需要解析该表的toast数据变更。
