Spark on Kubernetes 简介

GrissomFI2025年12月02日约 10 分钟

Spark on Kubernetes 架构及组件介绍

1. 概述

Apache Spark 可以在 Kubernetes 集群上原生运行，利用 Kubernetes 的原生调度器来管理 Spark 应用程序的资源分配和执行。这种架构提供了容器化的部署方式，使得 Spark 应用程序能够更好地利用云原生环境的优势。

2. 架构概览

2.1 架构设计理念

Spark on Kubernetes 采用基于容器的主从架构设计，充分利用 Kubernetes 原生调度能力，实现计算资源的弹性管理和高效利用。该架构将传统的 Spark 集群组件完全容器化，通过 Kubernetes 的 Pod 抽象来管理 Spark 应用程序的生命周期。

2.2 Spark on Kubernetes 架构

Spark 官方提供了标准化的架构示意图，清晰展示了各组件间的交互关系：

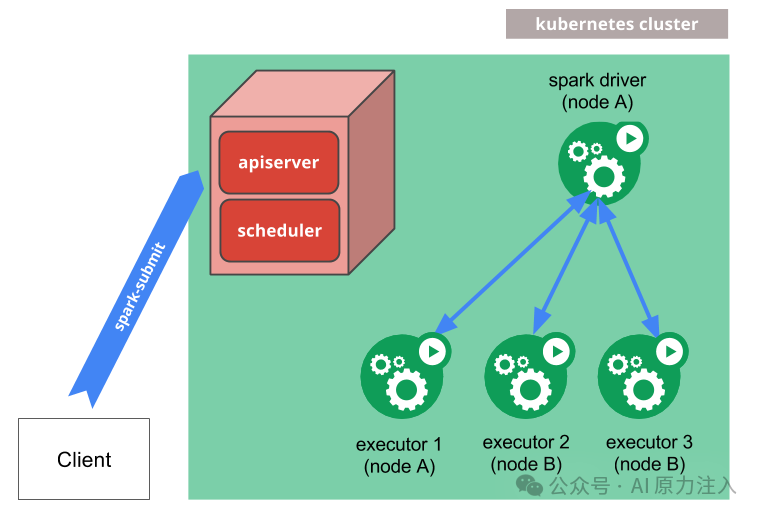

Spark on Kubernetes 集群模式架构图

图 2-1: Spark on Kubernetes 官方架构图。

2.3 核心组件职责

2.3.1 Spark Submit Client

主要职责:

• 作为应用程序提交入口，通过 spark-submit 命令行工具与 Kubernetes API Server 交互
• 解析用户配置参数，构建完整的应用程序提交规范
• 监控应用程序执行状态，提供实时进度反馈
• 收集和展示应用程序日志及执行结果

2.3.2 Kubernetes API Server

核心功能:

• 作为集群的统一管理入口，接收所有资源操作请求
• 认证和授权客户端请求，确保集群安全访问
• 维护集群状态信息，提供实时的资源可用性数据
• 协调 Pod 的创建、更新和删除操作

2.3.3 Driver Pod

核心职责:

• 应用程序解析: 加载用户应用程序代码，解析依赖关系
• 任务调度: 将作业拆分为多个并行任务，优化调度策略
• 资源管理: 动态请求和释放 Executor 资源，实现弹性伸缩
• 状态监控: 实时收集任务执行状态，处理故障恢复
• 结果聚合: 汇总各个 Executor 的计算结果，生成最终输出

2.3.4 Executor Pods

工作负载类型:

• 独立 Pod 实例: Executor 在 Kubernetes 中作为独立的 Pod 运行，而不是通过 Deployment 或 StatefulSet 管理
• 直接 Pod 创建: Driver 通过 Kubernetes API 直接创建和删除 Executor Pod，实现细粒度的生命周期控制
• 动态资源管理: 每个 Executor Pod 根据任务需求动态创建和销毁，支持按需资源分配

执行功能:

• 任务执行: 运行具体的计算任务，支持多种数据处理模式
• 数据缓存: 在内存中缓存中间计算结果，优化性能
• 资源隔离: 提供独立的内存和 CPU 资源隔离
• 状态汇报: 定期向 Driver 发送心跳和进度信息

性能特征:

• 支持多线程并行处理，提高计算效率
• 实现数据本地性优化，减少网络传输
• 提供内存管理机制，防止资源溢出

架构优势:

• 弹性伸缩: 直接 Pod 管理使得 Spark 能够实现真正的动态资源分配，Executor 数量可以根据任务负载实时调整
• 快速响应: 避免了 Deployment/StatefulSet 的副本数调整延迟，Executor 可以快速创建和销毁
• 精确控制: Driver 对每个 Executor 的生命周期有完全的控制权，便于实现复杂的调度策略

2.4 架构优势分析

1. 云原生集成: 完全基于 Kubernetes 生态，无缝集成 DevOps 流程
2. 资源效率: 动态资源分配机制，提高集群资源利用率
3. 弹性伸缩: 支持根据负载自动扩缩容，应对业务波动
4. 隔离性: 应用程序级别资源隔离，避免相互干扰
5. 可观测性: 集成完善的监控和日志体系，便于运维管理

2.5 与传统架构对比

特性维度	Spark on Kubernetes	Spark Standalone
资源管理	动态分配，弹性伸缩	静态配置，固定分配
部署方式	容器化部署，环境一致	物理机/虚拟机部署
调度策略（1）	Kubernetes 原生调度 + 支持自定义调度器	Spark 内置调度器
资源隔离	容器级别强隔离	进程级别隔离
扩展性	云原生无限扩展	受限于集群规模
运维复杂度	低，标准化运维	高，需要定制化
Shuffle 服务支持（2）	支持动态分配无需外部 Shuffle 服务	需要部署和维护外部 Shuffle 服务

1. 调度器支持说明:

• Spark on Kubernetes: 支持使用 Kubernetes 原生调度器，同时可以通过 spark.kubernetes.executor.scheduler.name 配置指定自定义调度器（如 Volcano、Kube-batch 等批量调度器），Executor Pod 可以配置不同的调度策略。Driver Pod 可以通过 Pod 模板文件 (spark.kubernetes.driver.podTemplateFile) 实现更复杂的调度需求。
• Spark Standalone: 使用 Spark 内置的 FIFO 或 FAIR 调度器，调度策略相对固定，无法利用底层基础设施的高级调度能力。

2. Shuffle 服务支持说明:

• Spark on Kubernetes: 支持动态资源分配而无需外部 Shuffle 服务。通过启用 spark.dynamicAllocation.shuffleTracking.enabled=true 配置，Spark 可以跟踪 Executor 中的 shuffle 数据，允许 Executor 在存储活跃作业的 shuffle 数据时保持存活。这是 Kubernetes 特有的功能，因为 Kubernetes 目前不支持外部 Shuffle 服务（Future work）。
注意：由于没有 shuffle service，executor 还需要负责给其他 executor 提供 shuffle 数据，资源释放效率低
• Spark Standalone: 需要部署和维护独立的外部 Shuffle 服务，增加了运维复杂度。Executor 移除时会删除其写入的 shuffle 文件，需要外部 Shuffle 服务来保留这些文件。

3. 任务提交流程

Spark on Kubernetes

任务提交流程概述[5]:

1. 用户提交任务: 用户在客户端执行 /bin/spark-submit 命令提交 Spark 应用
2. Driver Pod 创建: SparkSubmit 进程通过 fabric8 Kubernetes Client 向 Kubernetes API Server 发起请求，创建 Driver Pod
3. Executor 资源申请: Driver Pod 启动后，Driver 进程通过 Kubernetes API Server 按需动态申请 Executor Pod 资源
4. 资源清理与状态保留: 作业完成后，Driver 负责清理所有 Executor Pod。Driver Pod 保持 Completed 状态便于日志查看和状态监控

3.1 镜像准备阶段

首先需要构建 Spark Docker 镜像：

# 构建基础镜像
$ ./bin/docker-image-tool.sh -r <registry> -t <tag> build

# 构建 PySpark 镜像
$ ./bin/docker-image-tool.sh -r <registry> -t <tag> -p kubernetes/dockerfiles/spark/bindings/python/Dockerfile build

# 推送镜像到仓库
$ ./bin/docker-image-tool.sh -r <registry> -t <tag> push

3.2 应用程序提交

使用 spark-submit 提交应用程序：

$ ./bin/spark-submit \
    --master k8s://https://<api-server>:6443 \
    --deploy-mode cluster \
    --name spark-pi \
    --class org.apache.spark.examples.SparkPi \
    --conf spark.executor.instances=3 \
    --conf spark.executor.memory=2g \
    --conf spark.executor.cores=1 \
    --conf spark.driver.memory=1g \
    --conf spark.kubernetes.container.image=<spark-image> \
    --conf spark.kubernetes.namespace=spark-apps \
    --conf spark.kubernetes.authenticate.driver.serviceAccountName=spark \
    --conf spark.kubernetes.driver.pod.name=spark-pi-driver \
    local:///opt/spark/examples/jars/spark-examples.jar

3.3 执行流程详解

1. 客户端验证: Spark Submit 验证参数和集群访问权限
2. Driver Pod 创建: 在 Kubernetes 中创建 Driver Pod
3. 应用程序启动: Driver 启动并初始化 SparkContext
4. Executor 分配: Driver 请求 Kubernetes 创建 Executor Pods
5. 任务执行: Executors 连接 Driver 并执行任务
6. 状态监控: Driver 监控任务进度和资源使用情况
7. 结果收集: Driver 聚合计算结果并输出
8. 资源清理: 应用程序完成后清理 Executor Pods

4. 任务监控与日志查看

本章节介绍如何监控运行中的 Spark 应用程序、访问用户界面以及查看日志信息。

4.1 访问日志

可以通过 Kubernetes API 和 kubectl CLI 访问日志。当 Spark 应用程序运行时，可以使用以下命令流式传输应用程序日志：

kubectl -n=<namespace> logs -f <driver-pod-name>

如果集群中安装了 Kubernetes dashboard，也可以通过仪表板访问相同的日志。

对于生产环境，如果部署了集中式日志收集方案（如 EFK/ELK Stack），可以通过统一的日志平台查看所有 Pod 的日志，类似于 Spark on YARN 通过 ResourceManager Web UI 查看日志的方式。

4.2 访问 Driver UI

可以使用 kubectl port-forward 在本地访问任何应用程序的 UI：

kubectl port-forward <driver-pod-name> 4040:4040

然后可以在 http://localhost:4040 访问 Spark driver UI。

4.3 调试与故障排查

如果遇到应用程序运行错误，通常最好的调查方式是通过 Kubernetes CLI。

要获取有关驱动程序 Pod 调度决策的基本信息，可以运行：

kubectl describe pod <spark-driver-pod>

如果 Pod 遇到运行时错误，可以使用以下命令进一步探测状态：

kubectl logs <spark-driver-pod>

失败执行器 Pod 的状态和日志可以用类似的方式检查。删除驱动程序 Pod 将清理整个 Spark 应用程序，包括所有执行器、相关服务等。驱动程序 Pod 可以被视为 Spark 应用程序的 Kubernetes 表示形式。

5. 未来工作规划

根据 Apache Spark 官方文档，Spark on Kubernetes 目前正在开发或计划开发以下几个重要功能，这些功能预计将在未来的 Spark-Kubernetes 集成版本中提供：

5.1 外部 Shuffle 服务 (External Shuffle Service)

当前状态: Spark on Kubernetes 目前不支持外部 Shuffle 服务，而是通过 Shuffle 跟踪功能 (spark.dynamicAllocation.shuffleTracking.enabled) 来实现动态资源分配。

未来规划: 社区正在探索在 Kubernetes 上实现外部 Shuffle 服务的方案，可能通过 DaemonSet 或专用的 Shuffle 服务 Pod 来提供更稳定和高效的 Shuffle 数据管理。

5.2 作业队列和资源管理 (Job Queues and Resource Management)

当前状态: 当前主要依赖 Kubernetes 原生调度器进行资源分配。

未来规划: 计划开发更高级的作业队列管理和资源分配机制，可能集成第三方调度器（如 Volcano、Kube-batch 等）来提供更细粒度的资源管理和作业调度能力。

5.3 其他改进方向

• 性能优化: 进一步提升容器启动速度和资源分配效率
• 监控集成: 增强与 Prometheus、Grafana 等监控系统的集成
• 安全增强: 完善身份认证和访问控制机制
• 存储优化: 改进持久化存储和 shuffle 数据管理

6. Spark Operator 介绍

6.1 概述

Spark Operator 是 Kubernetes 上用于管理 Apache Spark 应用程序生命周期的专用 Operator。该项目最初由 Google 于 2017 年开发，2018 年开源发布，随后在 2018-2019 年期间逐步捐赠给 Kubeflow 社区。这一战略捐赠旨在通过社区驱动的模式确保项目的长期维护和发展，同时更好地集成到 Kubeflow 的机器学习生态系统中，为 Spark on Kubernetes 提供更原生、更易用的管理方式。

6.2 核心特性

Spark Operator 提供了以下核心功能：

• 声明式应用管理: 通过 Kubernetes 自定义资源 (Custom Resource Definitions, CRDs) 定义 Spark 应用程序
• 自动化任务提交: 自动运行 spark-submit 操作，简化应用程序部署流程
• 原生定时任务支持: 内置 cron 支持，可调度周期性 Spark 作业
• 高级 Pod 定制: 通过 Mutating Admission Webhook 支持复杂的 Pod 配置
• 自动重启策略: 支持配置化的应用程序重启策略
• Prometheus 监控集成: 支持应用程序级别和 Executor 级别的指标导出

6.3 架构设计

Spark Operator 采用标准的 Kubernetes Operator 模式：

1. 自定义资源定义: 定义 SparkApplication 和 ScheduledSparkApplication CRDs
2. 控制器模式: 监听自定义资源变化并协调应用程序状态
3. Webhook 支持: 提供 Pod 定制和验证功能
4. 指标导出: 集成 Prometheus 监控指标

6.4 快速入门示例

6.4.1 安装 Spark Operator

# 添加 Helm 仓库
helm repo add --force-update spark-operator https://kubeflow.github.io/spark-operator

# 安装 Operator
helm install spark-operator spark-operator/spark-operator \
    --namespace spark-operator \
    --create-namespace \
    --wait

6.4.2 创建 Spark 应用程序

apiVersion: "sparkoperator.k8s.io/v1beta2"
kind: SparkApplication
metadata:
  name: spark-pi
  namespace: default
spec:
  type: Scala
  mode: cluster
  image: "gcr.io/spark-operator/spark:v3.1.1"
  imagePullPolicy: Always
  mainClass: org.apache.spark.examples.SparkPi
  mainApplicationFile: "local:///opt/spark/examples/jars/spark-examples_2.12-3.1.1.jar"
  restartPolicy:
    type: OnFailure
    onFailureRetries: 3
    onFailureRetryInterval: 10
    onSubmissionFailureRetries: 5
    onSubmissionFailureRetryInterval: 20
  driver:
    cores: 1
    coreLimit: "1200m"
    memory: "512m"
    labels:
      version: "3.1.1"
    serviceAccount: spark
  executor:
    cores: 1
    instances: 1
    memory: "512m"
    labels:
      version: "3.1.1"

6.4.3 部署和管理

# 部署应用程序
kubectl apply -f spark-pi.yaml

# 查看应用程序状态
kubectl get sparkapp spark-pi

# 查看详细状态
kubectl describe sparkapp spark-pi

# 删除应用程序
kubectl delete sparkapp spark-pi

6.5 与传统方式的对比

特性	原生 Spark on Kubernetes	Spark Operator
部署方式	手动 `spark-submit`	声明式 YAML 配置
生命周期管理	手动管理 Pod	自动化管理
定时任务	需要外部调度器	内置 cron 支持
配置复杂度	命令行参数复杂	YAML 配置清晰
运维复杂度	较高	较低
监控集成	需要手动配置	内置 Prometheus 支持

6.6 适用场景

Spark Operator 特别适用于以下场景：

• 生产环境部署: 需要稳定可靠的 Spark 应用程序管理
• 批量作业调度: 需要定时执行的周期性 Spark 作业
• 多租户环境: 需要细粒度的资源管理和隔离
• DevOps 流程: 需要集成到 CI/CD 流水线中
• 监控告警: 需要完善的监控和告警机制
