Jovis 初探：优化器内幕的冰山一角

Pxiongcc约 6 分钟

前言

昨天在群里发了几张执行计划可视化的图，不少群友都在问是什么工具如此给力。今天正式介绍一下 (本文基于论文 — Jovis: A Visualization Tool for PostgreSQL Query Optimizer)

在传统 PostgreSQL 里，当我们要分析一个 SQL 性能问题时，我们最多只能看到：

•EXPLAIN / EXPLAIN ANALYZE 最终选出的执行计划•PEV、pgAdmin 这类工具，把最终的计划树画出来

缺失的一块是：

•优化器在背后到底考虑了哪些候选路径、join 顺序、考虑了哪些算子组合？•为什么最后选了这个 plan？哪些 plan 被淘汰了、成本如何？•这些 rows 是如何预估出来的？

Jovis 的定位就是把 PostgreSQL 标准 DP 优化器 + GEQO 的内部决策过程 (search space, paths, costs) 完整记录下来，并用可视化方式呈现，同时允许用户通过 hint / GEQO 配置参与优化过程。

Jovis 的核心优势

现有工具只显示最后的 Plan Tree，Jovis 显示的是：

•标准优化器：所有 path / join order / 算子组合的 DAG + 成本演化•GEQO：每一代 population 中各个 gene (join 序列) 的 cost、进化过程

它会告诉你为什么选这个 PLAN，以及各个 PLAN 的计划对比。同时覆盖两种优化策略：DP + GEQO。另外值得一提的是，用户可引导优化：Jovis 还整合了 pg_hint_plan，用 /*+ ... */ 语法对算子 / join order 下 hint，看 hint 对 search space / costs 的影响。

架构组成

Patched PostgreSQL，此 patch 会在优化器内部增加详细日志输出，并将日志写入文本 log 文件，对原有优化逻辑干扰很小，论文称之为 lightweight / non-intrusive patch。比如

•标准优化器：path 枚举信息、每个 path 的成本、join 序列等•GEQO：每一代的 gene（join 序列）、cross-over 操作、各 gene 的 cost

Backend：一个 python 服务：

接收前端提交的 SQL

调用带补丁的 PostgreSQL 执行：

•完整优化 + 执行•同时生成优化器 log

解析 log：

•判断使用的是标准优化器还是 GEQO•提取 path 列表、join 序列、cost 信息等•转换为结构化 JSON，连同查询结果一起发给前端进行可视化

Frontend (React + D3.js)

•提供 SQL 编辑、Presets/History 管理、查询选择等 UI•两大核心视图：

标准优化器规划视图（DAG）

GEQO 规划视图（基因 heatmap + cost 曲线 + cost 分解图）

另有 EXPLAIN 视图，把最终计划画成树，类似 PEV2

实践

部署过程就不演示了，以如下 SQL 为例

postgres=# explain SELECT  c.customer_id,        count(*) AS cnt,        sum(o.amount) AS total_amountFROM (    SELECT * FROM customer    WHERE credit_score > 700) cJOIN (    SELECT * FROM orders    WHERE status = 0) o  ON o.customer_id = c.customer_idGROUP BY c.customer_idORDER BY total_amount DESCLIMIT 100;                                         QUERY PLAN                                          --------------------------------------------------------------------------------------------- Limit  (cost=31579.98..31580.23 rows=100 width=44)   ->  Sort  (cost=31579.98..31642.79 rows=25125 width=44)         Sort Key: (sum(orders.amount)) DESC         ->  HashAggregate  (cost=30305.66..30619.72 rows=25125 width=44)               Group Key: customer.customer_id               ->  Hash Join  (cost=2595.06..28698.29 rows=214316 width=10)                     Hash Cond: (orders.customer_id = customer.customer_id)                     ->  Seq Scan on orders  (cost=0.00..23864.00 rows=853000 width=10)                           Filter: (status = 0)                     ->  Hash  (cost=2281.00..2281.00 rows=25125 width=4)                           ->  Seq Scan on customer  (cost=0.00..2281.00 rows=25125 width=4)                                 Filter: (credit_score > 700)(12 rows)

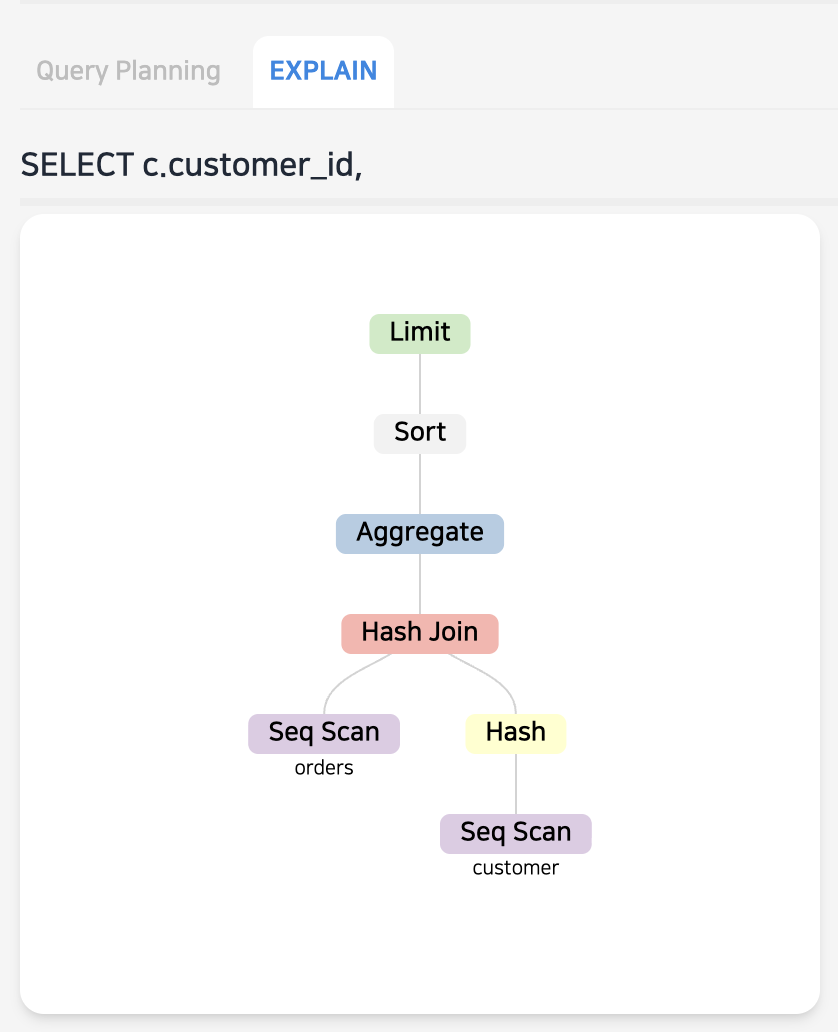

EXPLAIN 类似 PEV，树状的结构

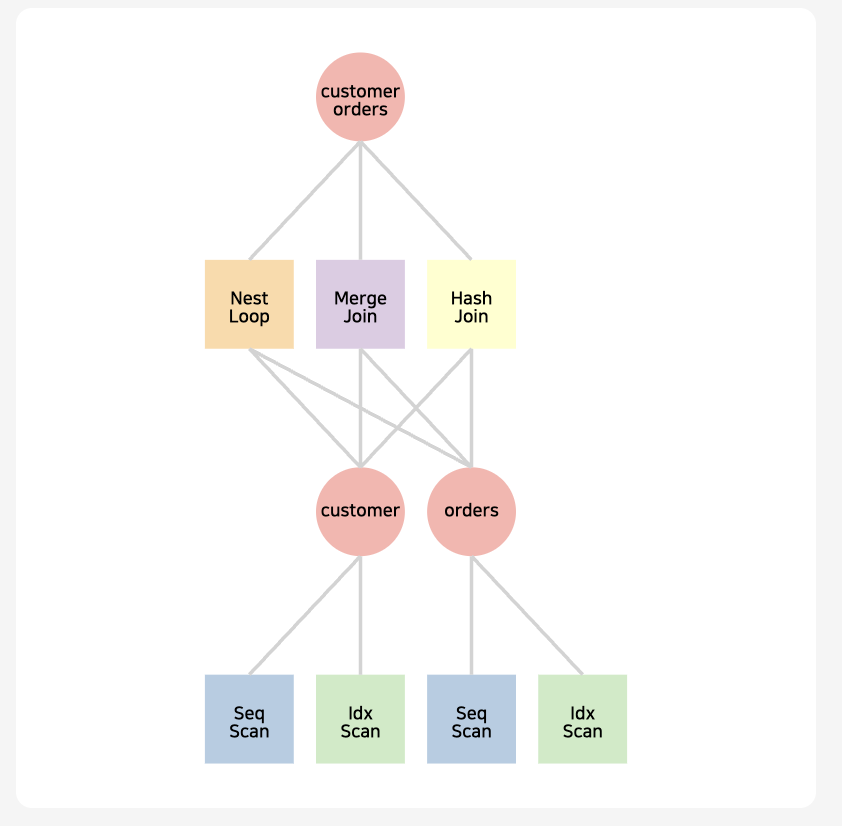

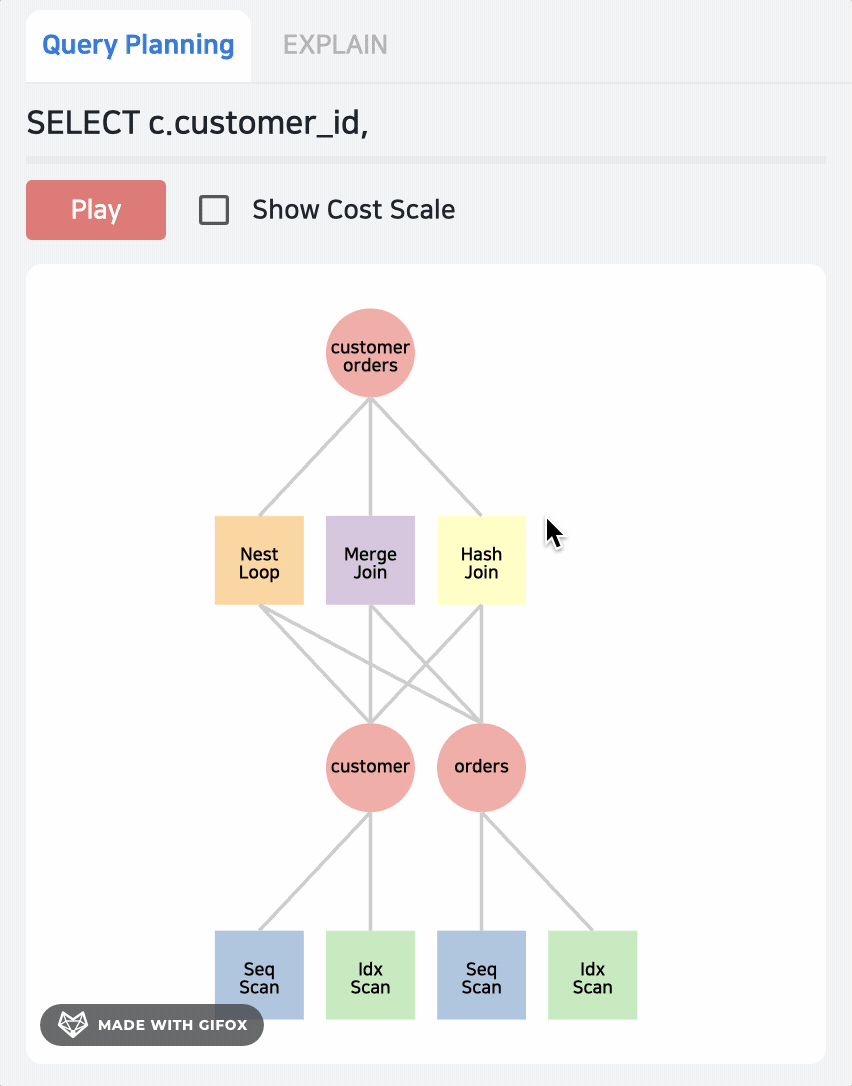

在左侧的 Query Planning 中，可以看到还有 NLP，MergeJoin，毋庸置疑，这二者的代价肯定要比 Hash Join 高，被优化器淘汰了，我们可以通过 PLAY 按钮观察路径选择方式。

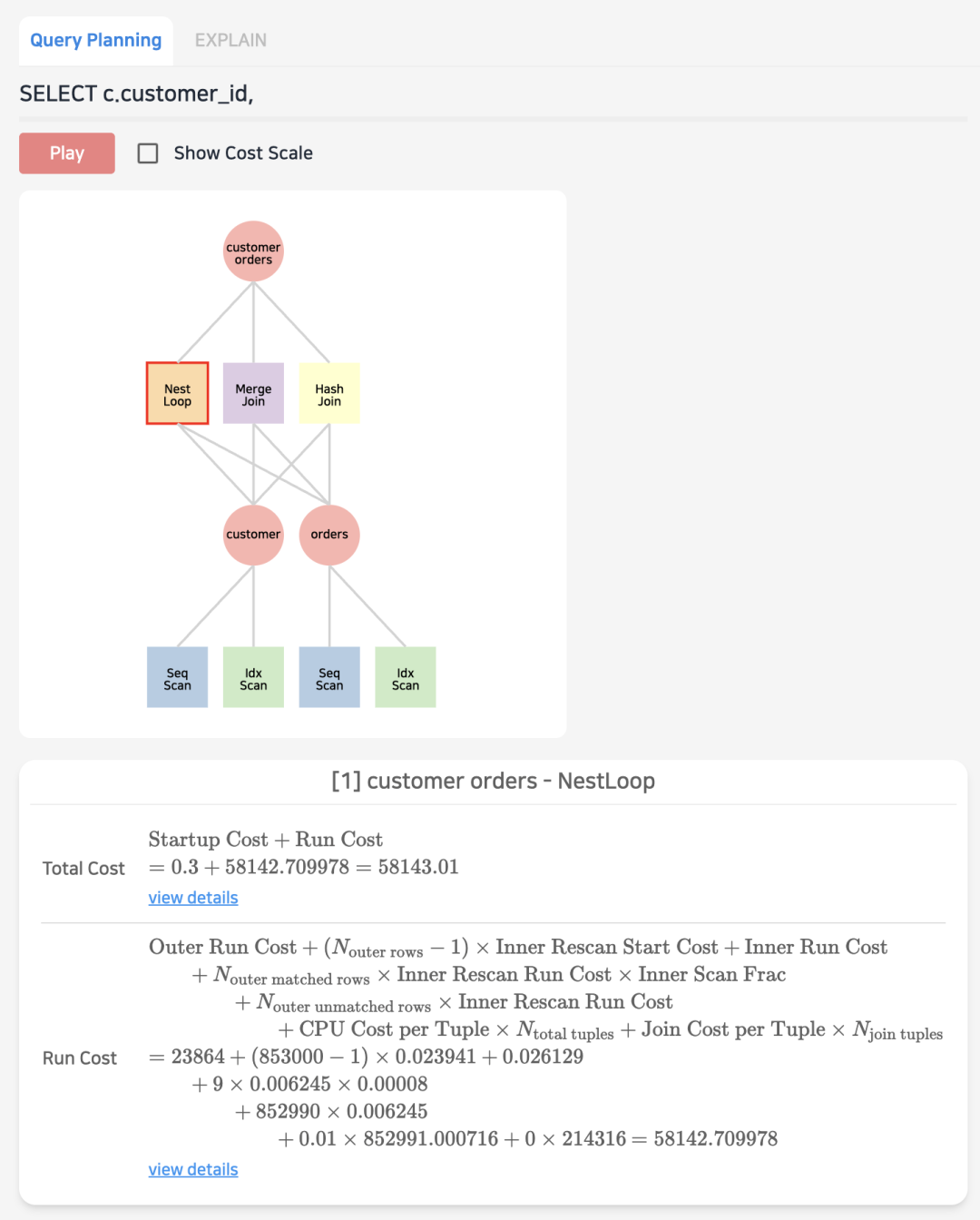

很多时候，优化器会选择一个错误的执行路径，但是我们并没有太好的方式，要么通过 HINT，要么手动会话级调整；有了 Jovis 的帮助，我们可以了解其内部，点击具体的算子可以看到其详细计算过程，比如此例的 NestLoop 的成本是 58142，以及相应的 rows


让我们在数据库中确认一下，可以看到总成本确实是 58143.01

postgres=# set enable_hashjoin to off;SETpostgres=# explain SELECT  c.customer_id,        count(*) AS cnt,        sum(o.amount) AS total_amountFROM (    SELECT * FROM customer    WHERE credit_score > 700) cJOIN (    SELECT * FROM orders    WHERE status = 0) o  ON o.customer_id = c.customer_idGROUP BY c.customer_idORDER BY total_amount DESCLIMIT 100;                                                 QUERY PLAN                                                 ------------------------------------------------------------------------------------------------------------ Limit  (cost=61024.70..61024.95 rows=100 width=44)   ->  Sort  (cost=61024.70..61087.52 rows=25125 width=44)         Sort Key: (sum(orders.amount)) DESC         ->  HashAggregate  (cost=59750.38..60064.44 rows=25125 width=44)               Group Key: customer.customer_id               ->  Nested Loop  (cost=0.30..58143.01 rows=214316 width=10)                     ->  Seq Scan on orders  (cost=0.00..23864.00 rows=853000 width=10)                           Filter: (status = 0)                     ->  Memoize  (cost=0.30..0.33 rows=1 width=4)                           Cache Key: orders.customer_id                           Cache Mode: logical                           ->  Index Scan using customer_pkey on customer  (cost=0.29..0.32 rows=1 width=4)                                 Index Cond: (customer_id = orders.customer_id)                                 Filter: (credit_score > 700)(14 rows)

另外让我们演示一下 GEQO

WITH x AS( SELECT * FROM generate_series(1, 1000) AS id)SELECT *FROM x AS a     JOIN x AS b ON (a.id = b.id)     JOIN x AS c ON (b.id = c.id)     JOIN x AS d ON (c.id = d.id)     JOIN x AS e ON (d.id = e.id)     JOIN x AS f ON (e.id = f.id)

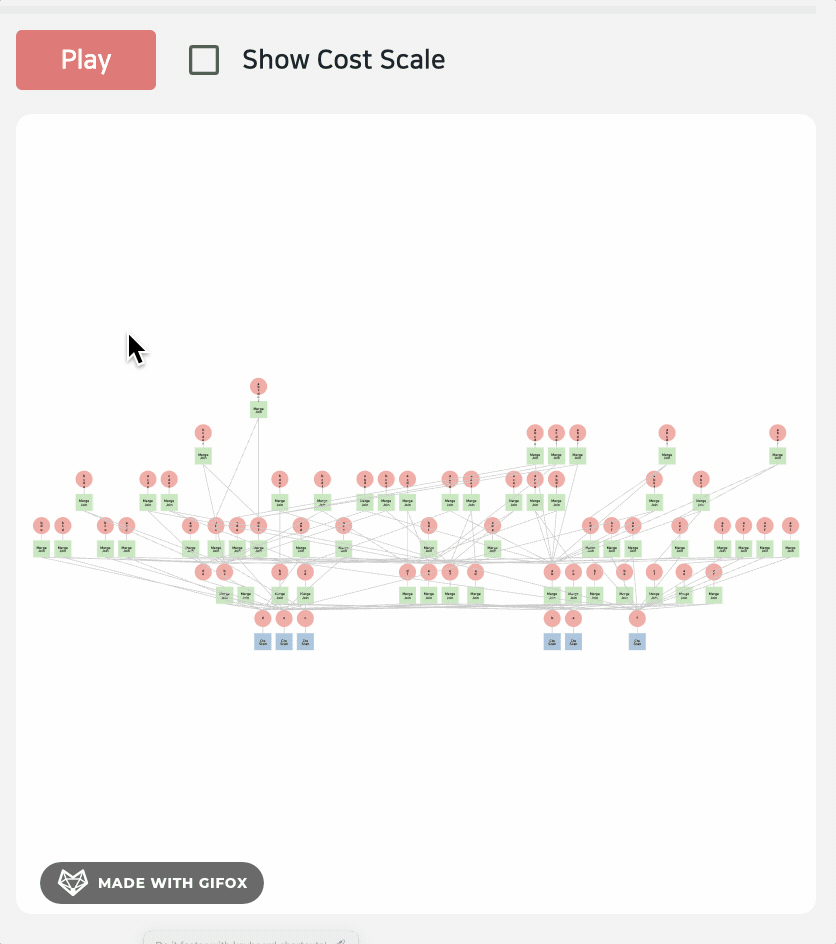

生成时间有点长，毕竟是 "穷举"


不过演示过程中也有一些小 BUG，比如渲染失败，算子 Undefined 等等，毕竟论文展示的是一个 研究原型，包括大量可视化能力、GEQO 动画、DAG、heatmap 等复杂视图。但公开发布的 GitHub 仓库只是 Demo 代码的一个极简子集，并没有完整包含论文里的全部功能。

“This is a demonstration system.”

“We built a prototype…”

“Some components are not released yet…”

小结

虽然当前开源版本的 Jovis 仍然是论文原型的一部分，距离完整的研究系统还有不少差距 — 诸如 GEQO 的进化过程、完整的 DAG 搜索空间动画、成本分解可视化等高级能力暂未完全公开 — 但瑕不掩瑜。哪怕是如今这一“轻量级 Demo”，已经足以让我们窥见 PostgreSQL 优化器强大机制的冰山一角。

通过它，我们得以从传统 EXPLAIN 的“结果视角”，跨越到理解优化器内部“思考路径”的“过程视角”。这不仅让执行计划背后的推导逻辑变得更直观，也为教学、调优乃至未来探索更智能的优化器形式奠定了基础。可以说，此论文为 PostgreSQL 社区补上了一块长期缺失的、极具价值的观察窗口。

随着研究团队后续可能逐步开放更多组件与可视化能力，Jovis 有望成为我们理解优化器内部原理、探索 PG 性能潜力的重要工具。值得持续关注，也值得在未来的实践中继续深入使用与研究。
