用AI画专业级架构图

鹿Sir上线，见字如面。

作为架构师，你是否也遇到过这些尴尬时刻？手绘架构图半天调不对布局，用专业工具拖拽组件耗上几小时，改个板块颜色又得重新调整关联元素……原本聚焦架构设计的精力，全被绘图细节消磨殆尽。

如今，AI绘图工具已能轻松解决这些痛点，但不少人用完却直呼“翻车”——要么风格杂乱无章，要么关键组件缺失，要么层级逻辑混乱。其实问题核心不在AI，而在你是否掌握了“精准指令”的设计秘诀。

今天就以电商平台架构图生成为例，鹿Sir手把手教你用AI画出专业级架构图。

AI本质是“听话的执行者”，但它无法读懂你的“潜台词”。要生成符合预期的架构图，prompt必须满足三个核心原则：身份明确化、要求具象化、元素清单化。

架构图的专业性极强，首先得给AI设定清晰的“专业身份”，比如“10年以上电商系统架构设计经验的资深应用架构师”，让AI输出的内容符合行业规范。

其次，“好看”“专业”这类模糊描述毫无意义，必须转化为可执行的具体要求，比如“横向主板块标题左侧竖向排版”“支付平台用钱包图标”。

最后，架构图的核心元素绝不能遗漏，需列出完整的组件清单和关联逻辑。

以基于Spring Cloud Alibaba生态的电商平台架构图为例，我们来构建一份精准prompt。这份prompt经过多次迭代优化，能直接适配主流AI绘图工具（如MidJourney、文心一格、通义万相、NanoAI、Gemini等）。

这里鹿Sir给大家推荐一个能绘制专业级架构图的国产生图AI：

免费领取一天 NanoAI 会员，赶快来体验吧：

https://www.nanoai.cn?from=invite&invite_id=39943256

记得复制上面的链接进，不然就要像鹿Sir一样要花198开个会员才能用。

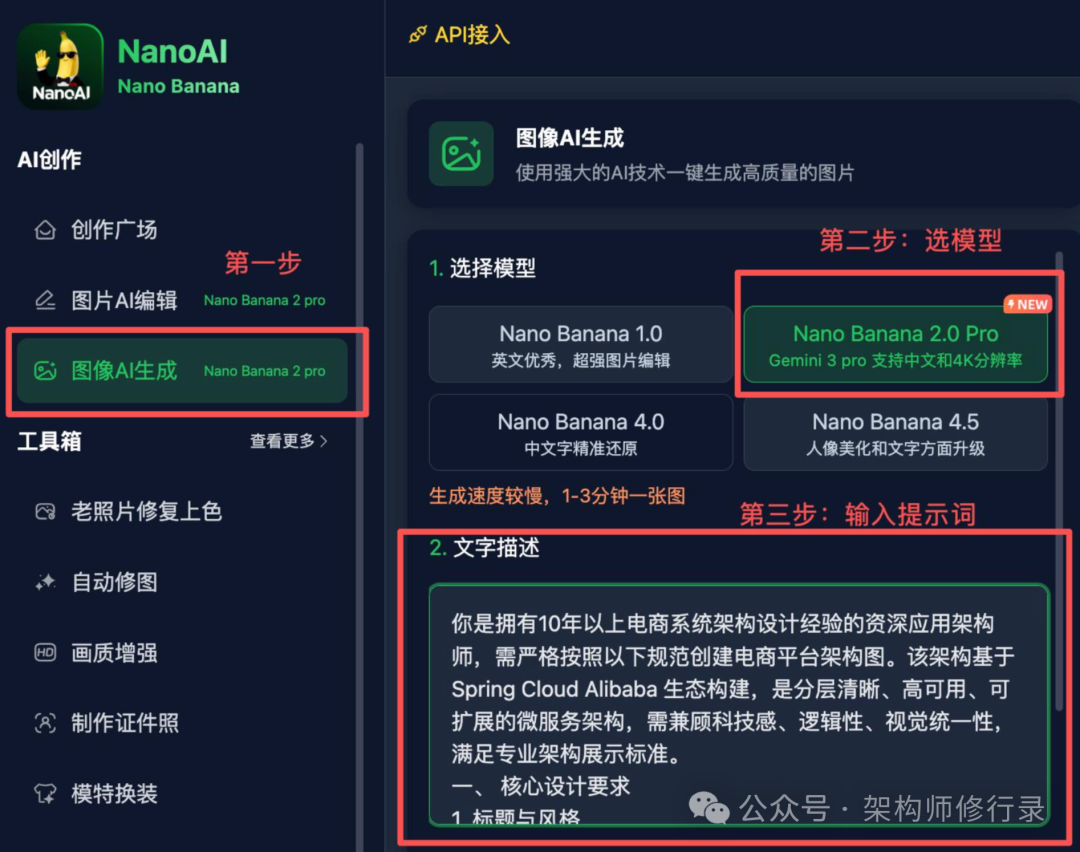

使用方式也很简单：

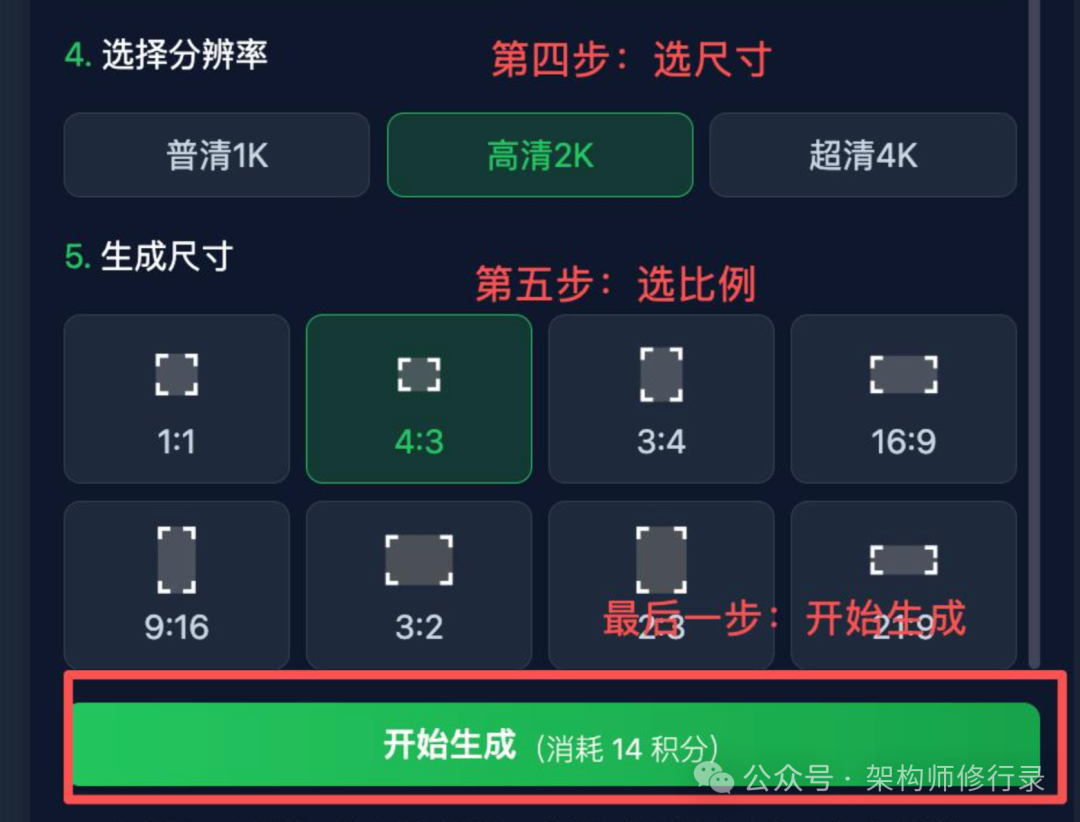

点击「开始生成」后，右侧能实时呈现效果，需要等待1~3分钟。

以下是鹿Sir花了一天反复调试的Prompt，大家作为模板去修改即可。

AI生成提示词：

你是拥有10年以上电商系统架构设计经验的资深应用架构师，需严格按照以下规范创建电商平台架构图。该架构基于 Spring Cloud Alibaba 生态构建，是分层清晰、高可用、可扩展的微服务架构，需兼顾科技感、逻辑性、视觉统一性，满足专业架构展示标准。一、 核心设计要求1. 标题与风格- 顶部居中放置大标题：电商平台架构，字体加粗、醒目，字号大于所有板块标题。- 整体风格：简洁现代，背景为纯白色，无多余装饰；不同主板块用差异化色系区分，色系统一且协调。- 标签样式：主板块标题用窄边小标签突出，横向主板块的标题置于板块左侧，文字竖向排版；纵向主板块及子板块的标题置于顶部，文字横向排版；子板块左侧禁止设计标题。2. 图标与组件规范- 角色、终端、网关、基础设施、第三方服务、数据底座 六大主板块，需为每个板块配置符合业务属性的图标，图标色系与板块标题背景色一致；其中支付平台强制使用钱包图标。- 聚合代理、能力中心 两个板块内的所有应用，无需配置图标，仅用统一规格矩形框包裹，内部文字矩阵对齐，矩形框间距均匀。- 所有组件、角色、服务名称无重复、无遗漏，严格匹配下方元素清单。3. 布局与对齐规则- 纵向贯穿板块：角色、终端 两个横向板块的左右图形，需垂直贯穿下方所有板块；角色+终端的左边界与基础设施左边界完全对齐，右边界与第三方服务右边界完全对齐，整体架构无凹凸不平的边缘。- 板块层级对齐：所有横向板块（网关、聚合代理、能力中心、数据底座）水平对齐；纵向板块（基础设施、第三方服务）上边界与网关上边界对齐，垂直贯穿横向板块（网关、聚合代理、能力中心、数据底座）- 子板块排版：主板块内若包含子板块，子板块需纵向排列且与所属主板块垂直居中对齐；子板块宽度允许少量不一致，整体保持视觉平衡；子板块内容使用文字向下平铺无需包裹，水平居中对齐。4. 箭头与链路规范- 层级交互箭头：横向板块之间仅用单个向下大箭头连接，箭头旁标注交互说明；禁止在板块内子组件间绘制多个小箭头（网关组件除外）。- 特殊链路处理：网关内的组件，用右向箭头依次连接；基础设施、第三方服务 两个纵向板块，禁止与任何其他板块绘制箭头或连线。- 箭头标注：所有箭头的交互说明文字，需紧贴箭头旁，字体清晰，与箭头方向一致。二、 架构分层与核心元素（严格按此内容绘制，不得增减）整体架构采用多层模型，外网接入协议为 HTTP，内部服务通信协议为 Dubbo RPC，实现内外网隔离；按数据流向从上至下分层，各板块元素如下：横向分层板块（从上至下依次排列）1. 角色（横向板块，顶部第一层）- 包含元素：用户、会员、服务商/供应商、平台运营- 交互箭头：向下单向大箭头，标注 交互请求，连接至下一层「终端」。2. 终端（横向板块，第二层）- 包含元素：C端商城（小程序、APP）、移动工作台（小程序）、运营管理后台（PC端）、收银机系统（终端APP）、电商客服（APP）、开放平台（ERP接入等）- 交互箭头：向下单向大箭头，标注 HTTPS请求，连接至下一层「网关」。3. 网关（横向板块，第三层）- 板块属性：横向主板块，标题左侧竖向排版- 内部组件（右向箭头依次连接）：阿里云DDOS（流量防护）→ 阿里云WAF（网络防火墙）→ 阿里云ALB（负载均衡）→ SpringCloud Gateway（API网关/负载/鉴权）- 交互箭头：向下单向大箭头，标注 HTTP请求分发，连接至下一层「聚合代理」。4. 聚合代理（横向板块，第四层）- 板块属性：横向主板块，标题左侧竖向排版；内部应用无图标，矩形框包裹，矩阵对齐- 包含应用：用户代理、商城代理、商品代理、店铺代理、直播代理、营销代理、购物车代理、订单代理、三方API代理、APP代理、高流量代理、……- 交互箭头：向下单向大箭头，标注 RPC调用，连接至下一层「能力中心」。5. 能力中心（横向板块，第五层）- 板块属性：横向主板块，标题左侧竖向排版；内部按领域拆分为7个纵向子板块，子板块垂直居中对齐，无重复设计，内容无遗漏；内部应用无图标，无矩形框包裹- 交互箭头：向下单向大箭头，标注 数据/缓存/消息读写，连接至下一层「数据底座」- 子板块及内容：  - 商品中心：商品列表、商品搜索、商品工单、库存管理、供应商管理、订单推送、履约管理  - 直播中心：主播管理、直播管理、直播商品管理、直播中控台、直播线路管理  - 交易中心：订单管理、订单搜索、价格计算、支付能力、提现管理、结算管理、分账管理、购物车、售后管理  - 营销中心：满减券、叠加券、优惠活动、福卡、大转盘、……  - 用户中心：用户管理、会员管理、服务商入驻、服务商管理、积分账号、积分商城、服务商奖励  - 消息中心：站内信、供应商公告、平台消息公告、IM用户管理、IM单聊管理、IM群管理、IM消息管理  - 其他模块：生活号、客服系统、团购接龙6. 数据底座（横向板块，第六层）- 板块属性：横向主板块，标题左侧竖向排版；配置对应图标，图标色系与板块标题色一致- 包含元素：  - MySQL/PolarDB（核心业务数据）：存储订单、用户、商品等关键业务数据  - Redis（缓存/分布式锁）：热点数据缓存、分布式锁  - ElasticSearch（搜索/分析）：商品搜索、复杂数据检索分析  - 阿里SLS（日志分析）：系统日志收集与分析  - RocketMQ（消息/解耦）：服务间异步通讯解耦纵向贯穿板块（终端板块下方左右两侧，垂直贯穿网关、聚合代理、能力中心、数据底座板块）7. 基础设施（左下方纵向板块）- 位置：左边界与终端板块左边界对齐，上边界与网关板块上边界对齐，标题顶部横向排版- 包含元素（配置对应图标，图标色系与板块标题色一致）：Nacos（注册/配置）、Sentinel（熔断限流）、Prometheus（硬件监控）、Zipkin（链路追踪）、xxl-job（任务调度）、k8s/Jenkins（CI/CD）- 特殊要求：无任何箭头或连线与其他板块交互。8. 第三方服务（右下方纵向板块）- 位置：右边界与终端板块右边界对齐，上边界与网关板块上边界对齐，标题顶部横向排版- 包含元素（配置对应图标，图标色系与板块标题色一致；支付平台用钱包图标）：微信授权、支付平台（微信/支付宝/通联）、短信推送、订阅推送、客服平台、ERP推单（聚水潭/旺店通）、实时物流- 特殊要求：无任何箭头或连线与其他板块交互。三、 最终校验标准1. 所有板块边界对齐，整体呈规整矩形，无凹凸；2. 箭头仅存在于横向板块之间，且每层仅1个向下大箭头，标注清晰；3. 图标、色系、标签样式统一，符合科技感电商架构视觉要求；4. 无重复元素，无遗漏组件，严格匹配上述分层元素清单。

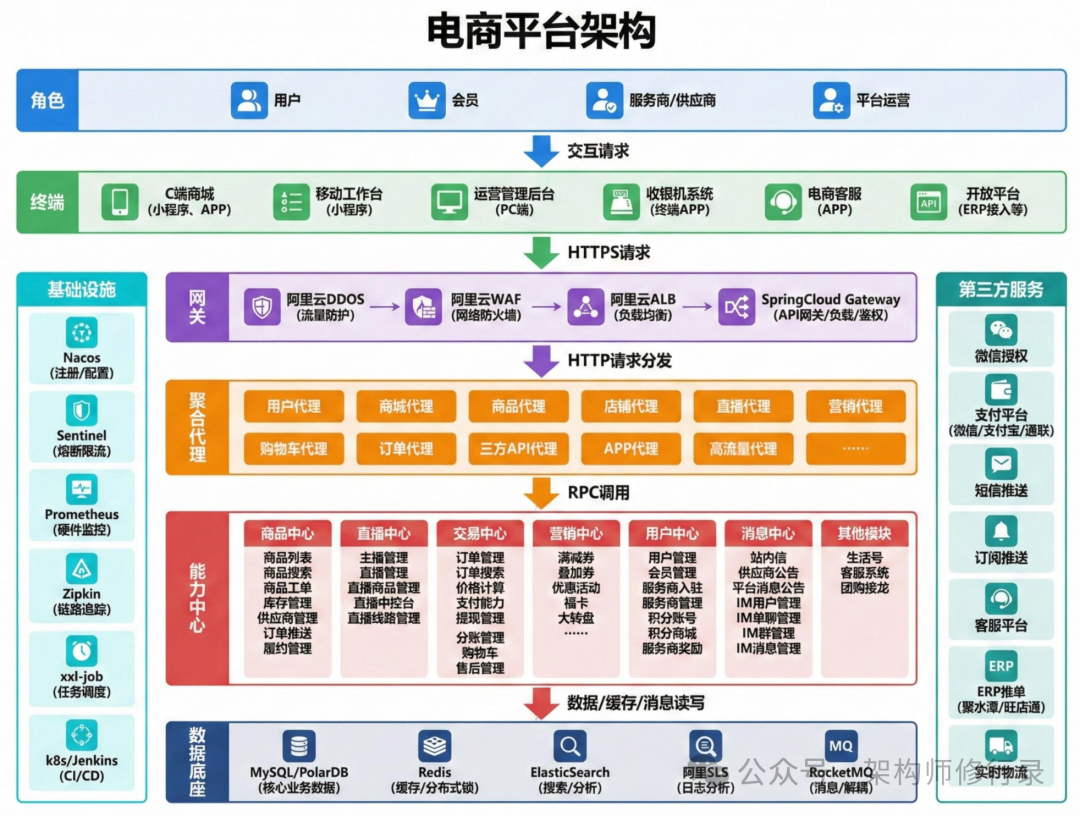

AI生成效果：

这波AI生成的效果我打8.4分，因为还有1点6。

这里鹿Sir提一杯：AI生成的图得仔细检查一遍，看看有没有遗漏或重复的元素，布局错了也要重新生成，多生成几次就好了，如果Prompt足够准确，那返工的次数也会少很多。

掌握了基础prompt框架后，这三个进阶技巧能让你的架构图更具专业质感：

如果对架构图风格有特定要求，可在prompt开头添加风格前缀，比如“采用科技感线条设计，板块边缘添加轻微渐变光泽，图标使用线性简约风格，箭头采用加粗描边设计”，让AI的视觉输出更精准。

架构图最容易出现层级混乱和组件遗漏问题，因此在prompt中加入“严格按从上至下的横向分层顺序绘制，禁止调整板块排列顺序”“所有组件必须标注中文名称，禁止使用英文缩写”等约束，能有效减少修改成本。

若AI生成的初稿存在细节问题，无需重新写prompt，直接针对性反馈即可。比如“将数据底座板块的Redis图标更换为缓存图标，调整营销中心子板块的宽度与其他子板块一致，将箭头标注文字字号调大2号”。

很多架构师觉得AI绘图“不靠谱”，本质是把AI当成了“猜题者”，而非“执行者”。优质的prompt从来不是一蹴而就的，而是结合业务场景、视觉要求、逻辑规则不断打磨的结果。

通过人工不断打磨生图Prompt，再让AI去帮你优化Prompt，能进一步生成更准确的架构图，谁让『AI更懂AI』呢~

上述电商架构图的prompt模板，不仅可直接复用，更可作为通用框架——只需替换“架构类型”“核心组件”“布局规则”等关键信息，就能生成微服务、分布式、云原生等各类架构图。

下次画架构图前，先花20分钟打磨一份精准prompt，你会发现原本几小时的工作量，AI能在几分钟内完成，而你只需聚焦最核心的架构设计本身。

想想鹿Sir以前画一张架构图得画几天时间，改个尺寸得重来一遍，效率实在太低了，现如今让AI提效后，再也不用手画架构图了，只要一直维护这份生图Prompt就行。
