SeekDB 源码学习: 3.1 核心组件 (Core Components)

本文档详细解释了 OceanBase SeekDB 中的两个主要可执行组件：observer（数据库服务器）和 obproxy（SQL 代理）。它涵盖了它们的架构角色、构建位置、配置以及它们在不同部署场景中的交互方式。

组件概览 (Component Overview)

OceanBase SeekDB 由两个核心可执行组件组成：

这两个组件都是从位于 src/ 目录中的源代码构建的，并在构建过程中生成独立的可执行文件 (executables)。

来源:
CMakeLists.txt 6-10
.gitignore 88-140

Observer: 数据库服务器 (The Database Server)

Observer 是什么？ (What is Observer?)

Observer 是 OceanBase SeekDB 中主要的数据库服务器进程。它是一个单体二进制文件 (monolithic binary)，封装了所有核心数据库功能，包括：

• 存储引擎 (Storage engine)：管理数据持久化和检索
• SQL 执行引擎 (SQL execution engine)：处理查询和 DML 操作 (DML operations)
• 事务管理 (Transaction management)：提供 ACID 保障 (ACID guarantees)
• 复制与共识 (Replication and consensus)：处理数据同步（在分布式模式下）
• 会话管理 (Session management)：管理客户端连接

observer 二进制文件是使用位于 src/observer/ 的源代码构建的，是构建过程的主要产物 (artifact)。

构建位置和产物 (Build Location and Artifacts)

observer 二进制文件由构建系统生成，位于：

build_<type>/src/observer/observer

其中 <type> 通常是 debug、release 或 errsim，取决于构建配置。

在执行过程中，observer 可能会生成：

• 日志文件 (Log files)：observer.log*（根据 .gitignore 90 被排除在版本控制之外）
• 核心转储 (Core dumps)：observer:* 格式（根据 .gitignore 139 被排除在版本控制之外）

部署模式 (Deployment Modes)

Observer 在三种不同的部署模式下运行：

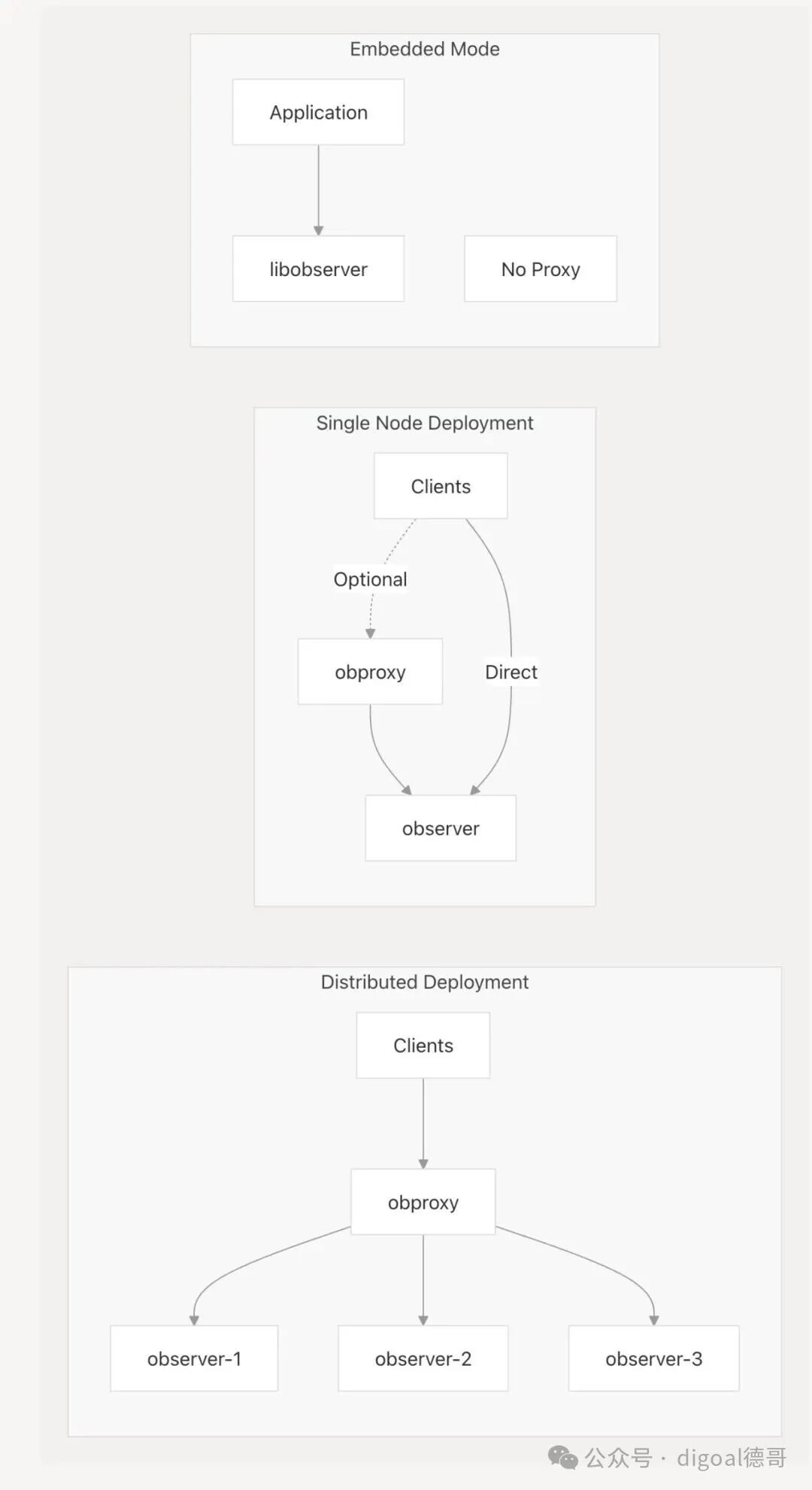

图表: Observer 部署模式

来源:
.gitignore 139-140

ObProxy: SQL 代理层 (The SQL Proxy Layer)

ObProxy 是什么？ (What is ObProxy?)

ObProxy 是一个感知 SQL 的代理服务器 (SQL-aware proxy server)，在分布式部署中位于客户端应用程序和 observer 节点之间。它提供：

• SQL 路由 (SQL routing)：将查询导向适当的 observer 节点
• 连接池 (Connection pooling)：减少客户端与 observer 之间的连接开销
• 负载均衡 (Load balancing)：在 observer 节点之间分配工作负载
• 高可用性 (High availability)：绕过故障节点进行路由
• 查询优化 (Query optimization)：可能会重写查询以获得更好的性能

obproxy 源代码位于 src/obproxy/ 中，并生成一个独立的可执行文件。

构建位置和产物 (Build Location and Artifacts)

obproxy 二进制文件与 observer 一同构建：

build_<type>/src/obproxy/obproxy

运行时产物 (Runtime artifacts) 包括：

• 配置：obproxy_config.bin（根据 .gitignore 89 被排除在版本控制之外）
• 日志文件：obproxy.*（根据 .gitignore 88 被排除在版本控制之外）

何时使用 ObProxy (When ObProxy is Used)

分布式部署 (distributed deployments) 必须使用 ObProxy，单节点部署 (single-node deployments) 可选。在嵌入式模式 (embedded mode) 下不使用。

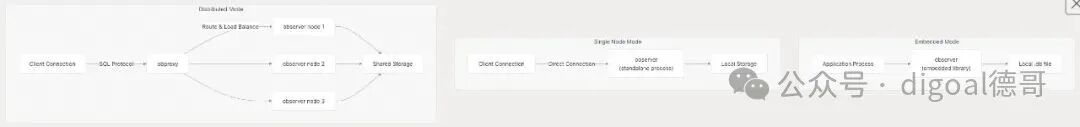

图表: ObProxy 使用模式

来源:
.gitignore 88-89
src/obproxy/

组件交互与通信 (Component Interaction and Communication)

源代码映射 (Source Code Mapping)

下图将高级组件映射到其源代码位置：

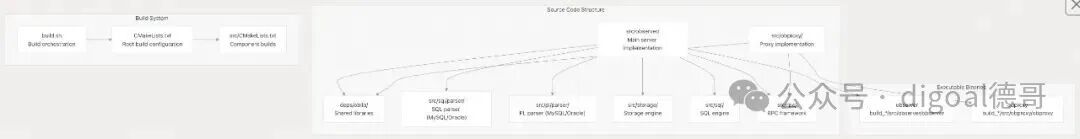

图表: 组件到源代码的映射

来源:
CMakeLists.txt 110-112
.gitignore 111-192

通信协议 (Communication Protocol)

Observer 和 ObProxy 使用内部的 RPC 协议 (RPC protocol) 进行通信。在分布式部署中：

1. 客户端使用 MySQL 线缆协议 (MySQL wire protocol) 连接到 ObProxy
2. ObProxy 解析 SQL 以确定路由
3. ObProxy 将请求转发给适当的 observer 节点
4. Observer 处理请求并返回结果
5. ObProxy 聚合结果（如果需要）并返回给客户端

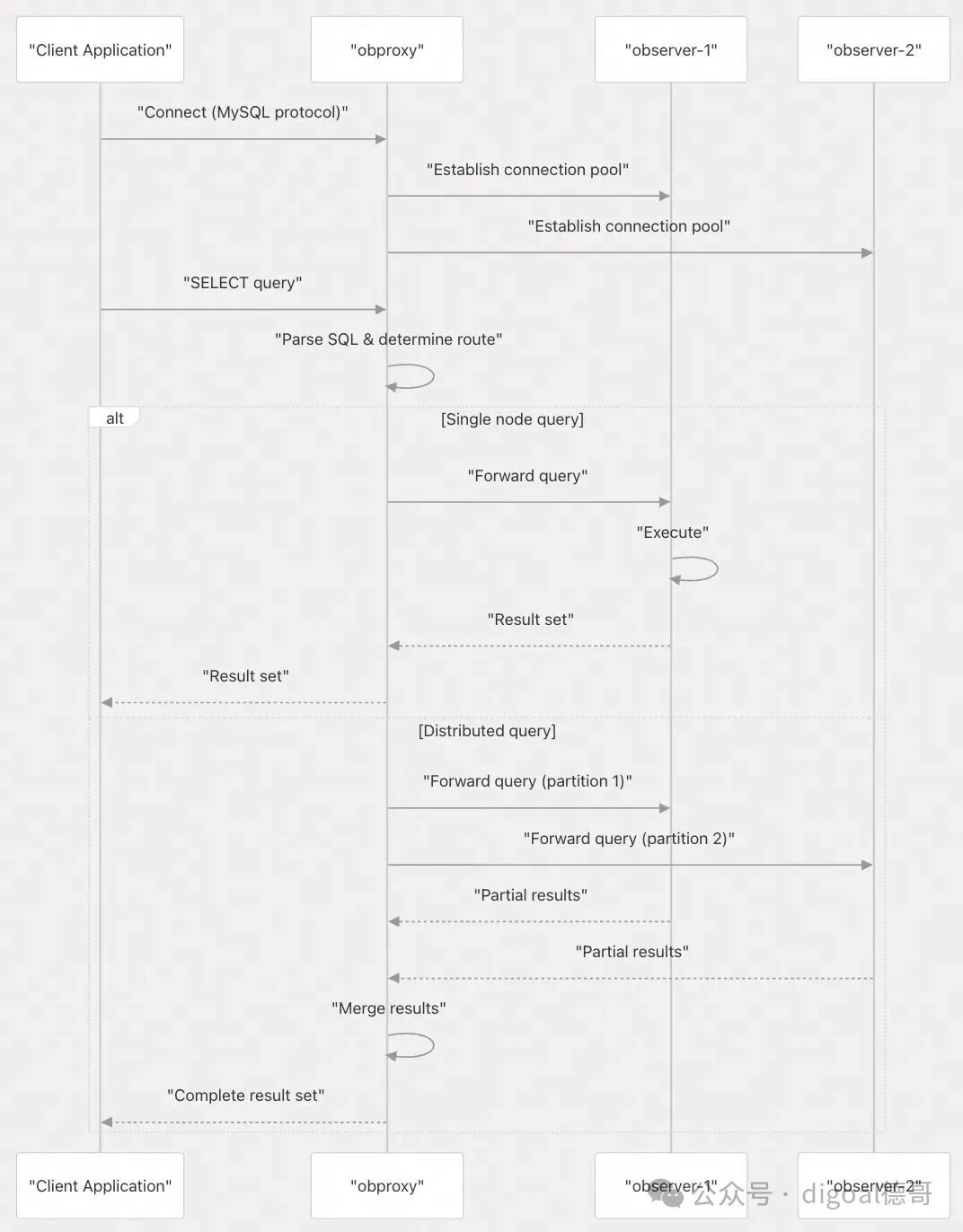

图表: Observer-ObProxy 通信流程

来源:
src/rpc/
src/obproxy/

构建配置 (Build Configuration)

CMake 目标 (CMake Targets)

根目录下的 CMakeLists.txt 定义了项目，并包含了构建各个组件的子目录：

• 第 6-10 行：项目定义，名称为 "OceanBase SeekDB database system"
• 第 110 行：add_subdirectory(deps/oblib) - 构建共享库 (shared libraries)
• 第 111 行：add_subdirectory(src/objit) - 构建 JIT 编译器 (JIT compiler) 组件
• 第 112 行：add_subdirectory(src) - 构建 observer 和 obproxy

影响组件的构建标志 (Build Flags Affecting Components)

有几个 CMake 选项会影响核心组件的构建方式：

组件依赖 (Component Dependencies)

observer 和 obproxy 都依赖于：

• oblib：提供通用工具的核心库 (Core library) (CMakeLists.txt 110)
• objit：JIT 编译框架 (JIT compilation framework) (CMakeLists.txt 111)
• Standard C++ library：从 devtools 软链接 (Symlinked) 过来 (CMakeLists.txt 96-99)
• Hyperscan (仅限 x86_64)：正则表达式匹配 (Regular expression matching) (CMakeLists.txt 101-108)

来源:
CMakeLists.txt 1-112

运行时产物和位置 (Runtime Artifacts and Locations)

Observer 运行时文件 (Observer Runtime Files)

observer 运行时，会创建和管理几个文件和目录：

<安装目录>/
├── bin/
│   └── observer                    # 主可执行文件 (`Main executable`)
├── etc/
│   └── observer.config.bin         # 二进制配置 (`Binary configuration`)
└── <数据目录>/
    ├── observer.log                # 主日志文件 (`Main log file`)
    ├── observer.log.wf             # 警告/错误日志 (`Warning/Error log`)
    ├── sstable/                    # 存储文件 (`Storage files`)
    └── clog/                       # 提交日志文件 (`Commit log files`)

来源:
.gitignore 90-91

ObProxy 运行时文件 (ObProxy Runtime Files)

ObProxy 的运行时结构：

<安装目录>/
├── bin/
│   └── obproxy                     # 主可执行文件 (`Main executable`)
├── etc/
│   └── obproxy_config.bin          # 二进制配置 (`Binary configuration`)
└── log/
    └── obproxy.log                 # 主日志文件 (`Main log file`)

来源:
.gitignore 88-89

排除在外的构建产物 (Excluded Build Artifacts)

以下与组件相关的产物被排除在版本控制之外：

• 所有已编译的二进制文件 (compiled binaries)：*.o、*.lo、*.a (.gitignore 2-11)
• 生成的 makefile：Makefile、Makefile.in (.gitignore 52-56)
• 构建目录 (Build directories)：build/、build_*/ (.gitignore 61-66)
• 日志文件：*.log、*.log.wf (.gitignore 9-10)
• 版本信息：build_version.c、build_version.cpp (.gitignore 67-68)

来源:
.gitignore 1-96

组件测试 (Component Testing)

测试二进制文件 (Test Binaries)

构建系统为这两个组件创建了测试二进制文件：

• 单元测试 (Unit tests)：位于 unittest/ 中 (.gitignore 331-376)
• Observer 测试：unittest/observer/
• ObProxy 测试：unittest/obproxy/
• 集成测试 (Integration tests)：位于 tools/obtest/ 中 (.gitignore 265-298)

测试产物 (Test Artifacts)

测试执行会生成被排除在版本控制之外的产物：

• 测试二进制文件：test_*、*_test、unittest_* (.gitignore 331-338)
• 测试日志：mytest.log*、velocity.log* (.gitignore 284-293)
• 测试目录：run/、log/、collected_log/ (.gitignore 276-289)

来源:
.gitignore 330-376

部署配置文件 (Deployment Configuration Files)

单机配置 (Standalone Configuration)

对于单节点 (single-node) 和嵌入式 (embedded) 部署，配置通过以下文件管理：

• src/share/parameter/standalone_default_parameter.json 189
• src/share/system_variable/standalone_default_system_variable.json 191

这些文件定义了独立 observer 实例的默认参数 (default parameters) 和系统变量 (system variables)。

共享存储配置 (Shared Storage Configuration)

对于带有共享存储 (shared storage) 的分布式部署：

• src/share/parameter/shared_storage_default_parameter.json 190
• src/share/system_variable/shared_storage_default_system_variable.json 192

这些文件为多节点 observer 集群提供了配置。

来源:
.gitignore 189-192

总结 (Summary)

OceanBase SeekDB 的两个核心组件扮演着不同但相互补充的角色：

• observer：数据库服务器 (database server)，处理所有数据存储、查询执行和事务管理。在所有部署模式中都是必需的。
• obproxy：SQL 代理 (SQL proxy)，为分布式部署提供路由、负载均衡和高可用性。单节点可选，嵌入式模式不使用。

这两个组件都是使用 CMakeLists.txt 中定义的 CMake 构建系统 (CMake build system)，从 src/ 目录构建的。observer 是主要的交付产物 (deliverable)，可以独立运行，而 obproxy 则扩展了系统在分布式场景下的能力。

来源:
CMakeLists.txt 1-192
.gitignore 1-390

附录1: 架构师/运维角度：高可用性与会话一致性挑战

背景痛点： 在分布式数据库系统中，Proxy 层（代理层）的故障检测和路由能力是确保系统高可用性（HA）和用户会话不中断的关键。

关键问题：

考虑到 ObProxy 在分布式部署中扮演着 SQL 路由、负载均衡和高可用性的关键角色，对于寻求高 SLA（服务等级协议）的架构师或运维人员来说，当后端 observer 节点发生故障时：

• ObProxy 采取何种机制（如心跳检测、超时配置）来快速、可靠地感知节点失败？
• 它是如何保证客户端使用 MySQL 线缆协议建立的长连接会话的一致性和透明故障转移？
• 在实际运行中，ObProxy 的路由决策逻辑是否允许自定义，以应对复杂的跨区或跨租户负载均衡需求？

回答

基于提供的代码上下文，我将从observer端的角度解释ObProxy的故障检测、会话管理和路由机制。

ObProxy故障检测与路由机制概览

1. 节点故障感知机制

ObProxy通过以下机制感知后端observer节点故障：

服务器状态检查：在路由策略中，observer会检查副本的服务器状态，过滤掉不活跃或停止服务的节点  ：

|| cur_replica.attr_.server_status_ != ObServerStatus::OB_SERVER_ACTIVE
|| cur_replica.attr_.start_service_time_ == 0
|| cur_replica.attr_.server_stop_time_ != 0

可读性验证：通过ObSqlTransControl::check_ls_readable检查LS的可读性  ，确保节点能够正常提供服务。

超时配置：系统变量ob_query_timeout控制查询超时时间  ，默认值为10秒。

2. 长连接会话一致性保障

会话标识管理：observer维护多个会话标识来确保连接一致性  ：

• proxy_sessid_：代理会话ID
• client_sessid_：客户端会话ID
• client_addr_port_：客户端地址端口
• sess_create_time_：会话创建时间

协议支持：通过能力协商确保支持代理重路由和会话同步  ：

server_proxy_cap_flag.cap_flags_.OB_CAP_PROXY_REROUTE = 1;
server_proxy_cap_flag.cap_flags_.OB_CAP_PROXY_SESSIOIN_SYNC = 1;

重路由机制：当检测到OB_ERR_PROXY_REROUTE错误时，会返回错误包指示需要进行二次路由  。

3. 路由决策逻辑自定义

路由策略类型：系统支持多种路由策略，可通过ob_route_policy系统变量配置  ：

副本选择优先级：路由选择遵循本地优先原则  ：

1. 本地副本
2. 同IDC副本
3. 同区域副本
4. 其他区域副本

弱读路由优化：对于弱读请求，使用专门的弱读副本选择逻辑  ，支持跨区负载均衡。

Notes

• 提供的代码主要来自observer端，展示了与ObProxy交互的服务端逻辑
• ObProxy本身的故障检测机制（如心跳检测）未在这些代码中体现
• 路由策略的实际配置和使用需要结合ObProxy的配置文件
• 会话一致性保障依赖于observer和ObProxy之间的协议协商能力

附录2: 会话变量中包含了哪些信息? 发生故障转移时, 如何将这些变量信息在新建的连接中进行迁移和设置?

回答

会话变量内容与故障转移迁移机制

会话变量包含的信息

会话变量通过多个编码器管理不同类型的信息  ：

故障转移时的变量迁移机制

1. 会话信息验证流程

当发生故障转移时，系统通过ObSessInfoVerify::verify_session_info进行会话验证  ：

• 设置会话ID和代理会话ID用于验证
• 通过RPC调用原服务器获取验证信息
• 比较当前会话信息与验证信息的一致性

2. 会话信息同步机制

会话同步通过ObMPUtils::sync_session_info实现  ：

// 解码会话信息类型和长度
if (OB_FAIL(ObProtoTransUtil::resolve_type_and_len(buf, len, pos, info_type, info_len))) {
  LOG_WARN("failed to resolve type and len", K(ret), K(len), K(pos));
} elseif (OB_FAIL(sess.update_sess_sync_info(
                              (oceanbase::sql::SessionSyncInfoType)(info_type),
                              buf, (int64_t)info_len + pos0, pos0))) {
  LOG_WARN("failed to update session sync info", K(ret), K(info_type));
}

3. 连接建立时的变量设置

在新连接建立时，通过ObMPConnect::process设置会话相关变量  ：

• 设置代理能力标志
• 配置会话变量同步支持
• 设置客户端会话ID支持
• 配置会话同步支持

4. 系统变量管理

系统变量通过专门的机制管理，包括代理相关的特殊变量  ：

• ob_proxy_global_variables_version: 全局变量版本控制
• ob_proxy_user_privilege: 用户权限信息
• ob_proxy_set_trx_executed: 事务执行状态

迁移流程总结

1. 故障检测: ObProxy检测到后端节点故障
2. 会话验证: 通过RPC验证原会话信息
3. 信息同步: 将会话变量信息同步到新节点
4. 变量恢复: 在新连接中恢复所有会话状态
5. 一致性保证: 通过版本控制和验证确保数据一致性

Notes

• 会话变量迁移依赖于ObProxy和observer之间的协议协商能力
• 系统变量中包含特殊的代理相关变量用于故障转移场景
• 会话同步信息采用类型-长度-值的编码格式进行传输
• 故障转移过程中的会话验证是可选的，取决于版本兼容性

附录3: 开发者角度：单体结构与调试效率的平衡

背景痛点：Observer 被描述为单体二进制文件（Monolithic Binary），它封装了数据库所有核心功能（存储、执行、事务）。维护和调试复杂的单体应用是一项巨大的挑战。

关键问题：

对于负责 observer 模块的核心开发者而言，在日常维护和迭代大型单体代码库时，如何有效利用文档中提及的 CMake 构建标志和测试基础设施来提高效率？

• 具体来说，**OB_USE_ASAN（AddressSanitizer）和 OB_ERRSIM（错误注入）这两个构建选项是如何集成到 CI/CD 流程中的，它们在快速定位和调试内存安全问题及复杂分布式事务失败等场景中的实际价值和局限性**是什么？

回答

核心答案

对于observer模块的核心开发者，OB_USE_ASAN和OB_ERRSIM是两个关键的调试构建选项，它们通过不同的机制帮助定位内存安全问题和分布式事务失败。

OB_USE_ASAN（AddressSanitizer）

集成方式：

• 在cmake/Env.cmake中配置编译标志，当启用时添加-fsanitize=address等选项
• 在src/observer/main.cpp中实现__asan_default_options()函数配置ASAN运行时选项

价值：

• 自动检测内存越界、use-after-free、内存泄漏等问题
• 提供详细的调用栈信息，快速定位内存错误源头

局限性：

• 显著增加运行时开销（通常2-3倍性能损失）
• 可能影响某些时序相关的bug复现

OB_ERRSIM（错误注入）

集成方式：

• 通过OB_ERRSIM宏控制编译，在src/share/CMakeLists.txt中条件编译错误注入模块
• 在src/share/rc/ob_tenant_base.h中定义相关MTL成员
• 在src/share/parameter/ob_parameter_seed.ipp中定义大量可配置的错误注入参数

价值：

• 可动态注入各种错误场景（磁盘错误、网络超时、事务失败等）
• 支持按模块、百分比、特定条件进行错误注入
• 特别适合测试分布式系统的容错能力

局限性：

• 需要预先在代码中插入错误注入点
• 可能影响正常业务逻辑，主要在测试环境使用

详细说明

构建和使用方式

启用ASAN构建：

bash build.sh --init --make -DOB_USE_ASAN=ON

启用ERRSIM构建：

bash build.sh --init --make -DOB_ERRSIM=ON

在CI/CD中的应用

从代码结构看，这两个工具主要通过以下方式集成到开发流程：

1. 单元测试支持：在mittest/simple_server/CMakeLists.txt中提供了errsim_ha_unittest_observer函数专门用于错误注入测试

2. 动态配置：ERRSIM参数支持运行时动态修改，可通过SQL命令调整错误注入行为

3. 日志集成：结合docs/developer-guide/en/debug.md中的日志系统，可以详细记录错误发生时的上下文

实际调试场景

内存安全问题：

• 使用ASAN构建版本运行压力测试
• 通过ASAN报告直接定位内存错误代码行
• 结合日志中的trace id追踪问题SQL

分布式事务失败：

• 配置ERRSIM参数模拟特定错误（如errsim_transfer_ls_id模拟传输错误）
• 观察系统在错误注入下的恢复行为
• 验证事务一致性和容错机制

最佳实践建议

1. 开发阶段：常规使用ASAN构建进行开发测试
2. 集成测试：启用ERRSIM进行故障注入测试
3. 生产环境：禁用这两个选项以获得最佳性能
4. 问题定位：根据问题类型选择合适的工具组合使用

Notes

• ASAN和ERRSIM可以同时启用，但会显著影响性能
• ERRSIM参数众多，需要根据具体测试场景选择合适的参数
• 建议在专门的测试环境中使用这些调试工具
• 单元测试框架在docs/developer-guide/en/unittest.md中有详细说明

附录4: DBA/用户角度：核心存储产物的日常运维

背景痛点： 数据库的持久性、恢复能力和性能最终取决于其核心存储文件和日志文件的管理。

关键问题：

对于管理 observer 实例的数据库管理员（DBA） 或高级用户，文档中提到的两个关键运行时产物——**sstable/**（存储文件）和 clog/（提交日志文件）在系统数据流中扮演了怎样的角色关系？

• 基于这种关系，在日常的容量规划、备份与恢复（PITR）以及性能调优（如Compaction策略）等维护动作中，针对 sstable/ 和 clog/ 采取的具体运维操作和配置参数（可参考配置系统）有哪些？

回答

核心答案

sstable/和clog/在observer的数据流中形成写入-提交-合并的闭环关系：clog记录所有事务操作保证持久性，sstable存储经过compaction合并后的最终数据。

角色关系

数据流向：

1. 写入阶段：事务操作首先记录到clog中，确保故障恢复能力
2. 内存缓存：数据在memtable中缓存，定期触发freeze
3. 合并阶段：通过compaction将memtable数据合并到sstable中

关键特性：

• clog：顺序写入，支持事务回放，保证ACID特性
• sstable：只读文件，支持高效范围扫描，通过compaction优化存储空间

运维操作和配置参数

容量规划

日志磁盘配置：

-- 设置日志磁盘大小
ALTERSYSTEMSET log_disk_size = '100G';

-- 设置日志磁盘占用百分比
ALTERSYSTEMSET log_disk_percentage = '30';

存储目录规划：

• data_dir/：主要数据存储目录
• sstable_dir/：sstable文件专用目录
• clog_dir/：提交日志专用目录

备份与恢复（PITR）

归档配置：

-- 日志归档并发度
ALTERSYSTEMSET log_archive_concurrency = '4';

-- 日志恢复并发度
ALTERSYSTEMSET log_restore_concurrency = '4';

备份策略：

• 基于时间片的归档管理，默认按天分割
• 支持增量备份和全量备份组合

Compaction性能调优

合并策略参数：

-- Major compaction触发间隔
ALTERSYSTEMSET major_compact_trigger = '5';

-- Minor compaction写放大系数
ALTERSYSTEMSET _minor_compaction_amplification_factor = '25';

-- Compaction调度间隔
ALTERSYSTEMSET ob_compaction_schedule_interval = '120s';

性能优化参数：

-- 启用快速冻结
ALTERSYSTEMSET _ob_enable_fast_freeze = 'True';

-- 自适应合并调度
ALTERSYSTEMSET _enable_adaptive_merge_schedule = 'True';

-- 预热数据百分比
ALTERSYSTEMSET _compaction_prewarm_percentage = '10';

具体运维操作

日常监控

-- 查看磁盘使用情况
SELECT * FROM oceanbase.__all_virtual_disk_stat;

-- 查看compaction状态
SELECT * FROM oceanbase.__all_virtual_compaction_status;

故障恢复

1. 基于clog回放：使用ob_storage_clog_recorder进行日志回放
2. sstable校验：检查宏块完整性和数据一致性

性能调优实践

1. 调整compaction策略：根据业务负载调整合并频率和写放大系数
2. 优化磁盘布局：将clog和sstable分离到不同磁盘减少I/O竞争
3. 监控资源使用：定期检查log_disk_size使用率，避免日志磁盘满

Notes

• clog和sstable的磁盘规划应考虑业务写入量和保留周期
• compaction策略需要平衡空间利用率和写入性能
• 备份恢复时需要同时保证clog连续性和sstable完整性
• 建议在低峰期执行major compaction以减少业务影响
