LMCache 架构概览

LMCache 架构概览

LMCache 是一个专为大语言模型（LLM）服务引擎设计的 KV Cache 管理系统，旨在通过高效的缓存机制降低 Time-To-First-Token (TTFT) 并提高系统吞吐量。

本文档简要介绍了 LMCache 的核心架构及其主要组件。

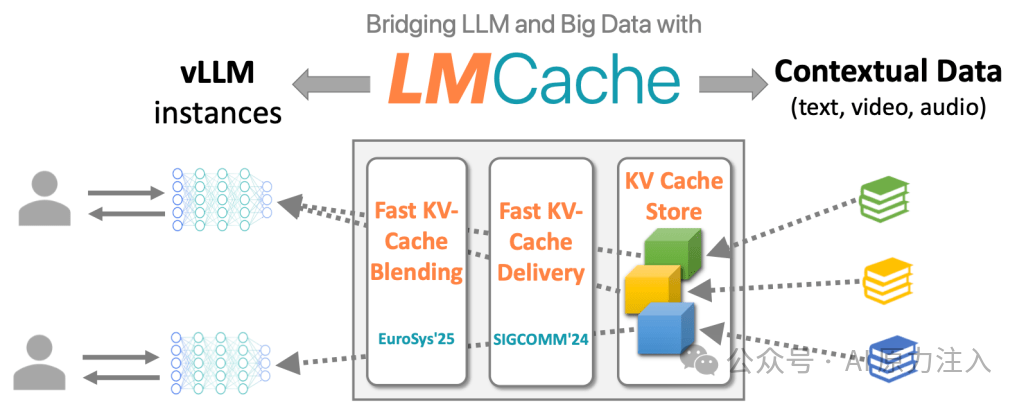

1. 高层系统架构 (High-Level System Architecture)

LMCache 通过扩展 LLM 推理引擎（如 vLLM），构建了一个跨越 GPU 显存、CPU 内存以及磁盘/远程后端的多层级 KV Cache 存储系统 (Multi-Tier Storage Architecture)。

1.1 多层级存储 (Multi-Tier Storage)

• • GPU Memory: 保存当前正在使用的活跃 KV Cache 工作集。
• • CPU DRAM: 作为“热缓存”层，使用 pinned memory 实现高效的 GPU-CPU 传输。
• • Local Storage (本地磁盘/NVMe): 提供大容量的本地缓存层。
• • Remote Storage (Redis, Mooncake, S3): 提供持久化的远程共享存储。

1.2 两种运行模式 (Two Modes)

LMCache 主要支持两种运行模式，分别对应不同的应用场景：

1. 1. 存储模式 (Storage Mode): 侧重于 KV Cache 的卸载与复用（Offloading and Reusing）。通过将不常用的 KV Cache 卸载到 CPU/磁盘/远程后端，并在需要时重新加载，从而显著提高 Cache 命中率。
2. 2. 传输模式 (Transport Mode): 侧重于分布式推理中的预填充-解码分离（Prefill-Decode Disaggregation）。通过点对点（P2P）通道在节点间低延迟传输 KV Cache，实现计算与存储的解耦。

2. 详细组件架构 (Detailed Component Architecture)

3. 主要组件说明

3.1 推理引擎进程内组件 (In-Process Components)

这些组件直接运行在推理引擎（如 vLLM）的进程空间内，与推理引擎共享内存和资源。

3.1.1 LMCacheConnector

角色：连接器 / 适配器
代码位置：lmcache/integration/vllm/lmcache_connector_v1.py

LMCacheConnector 是 LMCache 与推理引擎（如 vLLM）之间的桥梁。它作为 vLLM 的一个插件运行，拦截 KV Cache 的相关操作。

• • 功能：
• • 拦截：拦截 vLLM 的 KV Cache 生成和读取请求。
• • 转换：将 vLLM 的内部 KV Cache 格式（如 PagedMemory）转换为 LMCache 的通用格式。
• • 转发：将请求转发给核心的 LMCacheEngine 处理。

深入分析可参考：LMCacheConnector 源码分析

3.1.2 LMCacheEngine

角色：核心引擎
代码位置：lmcache/v1/cache_engine.py

LMCacheEngine 是整个系统的核心，负责协调所有的缓存操作。

• • 功能：
• • 生命周期管理：管理 KV Cache 的存储、检索和预取。
• • GPU 交互：通过 GPUConnector 高效地在 GPU 和 CPU 之间传输数据。
• • 策略执行：决定何时将数据写入后端存储，或从后端存储加载数据。
• • 事件管理：处理异步 I/O 事件。

深入分析可参考：LMCacheEngine 源码分析

3.1.3 TokenDatabase

角色：元数据索引
代码位置：lmcache/v1/token_database.py

TokenDatabase 维护了 Token 序列与 KV Cache Key 之间的映射关系。

• • 功能：
• • 索引：根据输入的 Token 序列（Prompt）计算并查找对应的 Cache Key。
• • 树状存储：通常采用 Radix Tree 等数据结构高效存储 Token 前缀。

3.1.4 GPUConnector

角色：显存适配器
代码位置：lmcache/v1/gpu_connector.py

GPUConnector 负责处理不同推理引擎（如 vLLM）特有的显存格式（如 PagedAttention）与 LMCache 通用内存格式之间的转换与传输。

• • 功能：
• • 格式转换：将非连续的 Paged Memory 转换为连续的内存块（或反之）。
• • 数据传输：执行 GPU <-> CPU 之间的高效内存拷贝（D2H / H2D）。

3.1.5 StorageManager

角色：存储管理
代码位置：lmcache/v1/storage_backend/storage_manager.py

StorageManager 负责管理分层存储架构（Hybrid Storage Hierarchy）。

• • 功能：
• • 分层管理：自动管理 L1（本地 CPU 内存）、L2（本地磁盘）和 L3（远程存储）之间的数据流动。
• • 内存分配：负责 CPU 内存缓冲区的分配和回收。
• • 后端抽象：通过统一的接口与不同的存储后端（如 Redis, LocalDisk, Mooncake 等）交互。

深入分析可参考：Hierarchical Storage 源码分析

3.1.6 LMCacheWorker

角色：控制代理
代码位置：lmcache/v1/cache_controller/worker.py

LMCacheWorker 运行在推理引擎进程内部（作为 LMCacheEngine 的一部分），是 Cache Controller 在本地的代理。

• • 功能：
• • 通信：通过 ZMQ 与远端的 Cache Controller 保持长连接。
• • 执行：接收并执行来自 Controller 的指令（例如，将某段 KV Cache 从本地发送到另一个实例）。
• • 上报：向 Controller 上报本地的缓存状态和心跳。

3.1.7 RuntimePluginLauncher

角色：插件启动器
代码位置：lmcache/v1/plugin/runtime_plugin_launcher.py

RuntimePluginLauncher 负责在 LMCache 生命周期中加载和管理外部插件，允许用户通过自定义脚本扩展系统功能。

• • 功能：
• • 插件加载：根据配置扫描并启动指定目录下的 Python 或 Shell 插件脚本。
• • 生命周期管理：确保插件进程随主进程启动和退出。
• • 环境注入：向插件注入当前 Worker ID、Role 等上下文信息。

3.2 独立服务进程 (Independent Service Processes)

这些组件作为独立的操作系统进程运行，通常部署在单独的容器或节点上，为多个推理实例提供服务。

3.2.1 Cache Controller (lmcache_controller)

角色：控制平面（Control Plane）
代码位置：lmcache/v1/cache_controller/

Cache Controller 是一个独立的进程，负责管理整个 LMCache 集群的元数据和控制流。

• • 功能：
• • 全局视图：维护集群中所有 KV Cache 的位置信息。
• • 指令下发：向各推理实例的 LMCacheWorker 发送指令（如 lookup, pin, move, clear）。
• • 负载均衡：在多实例部署中调度 KV Cache 的迁移和复用。
• • 接口暴露：提供 RESTful API 或 gRPC 接口供外部系统调用。

3.2.2 LMCache Server (lmcache_server)

角色：数据平面（Data Plane） - 默认远程存储后端
代码位置：lmcache/v1/server/__main__.py

LMCache Server 是 LMCache 自带的一种轻量级远程存储服务，用于跨机共享 KV Cache。它在架构上与 Mooncake Store、Redis 等第三方存储后端处于同一层级。

• • 注意：它只是众多远程存储后端的一种。用户可以根据需求选择使用 LMCache Server、Mooncake Store 或 Redis 等作为远程存储。
• • 功能：
• • 作为后端：为 StorageManager 提供远程存储能力，支持 KV Cache 的存取。
• • 默认实现：提供了一个基于 TCP 的简单实现，适用于没有部署复杂存储系统（如 Mooncake/Redis）的场景。
• • 接收与提供数据：响应推理实例的读写请求，进行 KV Cache 的传输。

3.2.3 Controller Dashboard

角色：可视化监控看板
代码位置：lmcache/v1/cache_controller/frontend/

Controller Dashboard 是一个基于 Web 的可视化界面，用于监控 LMCache 集群的实时状态。

• • 功能：
• • 集群监控：展示所有连接的 LMCache 实例及其状态（CPU/GPU 缓存使用率）。
• • Worker 管理：查看各 Worker 的详细信息和连接状态。
• • 实时指标：提供系统核心指标（如 QPS、命中率等）的图表展示。
• • 访问方式：通常通过 Controller 启动时的监控端口（如 9001）访问。

4. 共享模式

LMCache 支持两种主要的 KV Cache 共享模式，用户可以根据基础设施条件灵活选择：

4.1 集中式共享 (Centralized Sharing) - 对应 Storage Mode

在此模式下，所有推理实例都连接到一个统一的共享存储后端（Shared Storage Backend），形成 Hub-and-Spoke（星型）架构。

• • 核心机制：数据中心化存储。所有的 KV Cache 数据写入和读取都必须经过中心存储节点。
• • 后端选项：
• • LMCache Server：LMCache 自带的轻量级存储服务器，支持 TCP/RDMA。
• • Redis：通用的内存数据库，适合小规模或测试环境。
• • Mooncake Store：高性能分布式存储，支持大规模集群。
• • 工作流程：

1. 1. 写入：实例 A 生成 KV Cache 后，将其推送到中心存储后端。
2. 2. 存储：中心存储后端持久化或在内存中保存该数据。
3. 3. 读取：实例 B 需要该数据时，从中心存储后端拉取。

• • 架构简单：易于部署和理解。
• • 数据持久化：中心存储通常具备更好的持久化能力，实例宕机不影响数据可用性。
• • 解耦：生成者和消费者不需要同时在线。

• • 多轮对话上下文共享：用户在不同时间发起的请求被路由到不同实例。
• • 跨实例复用公共前缀：如共享 System Prompt 或长文档背景。
• • 非实时共享：对延迟要求不极端的场景。

4.2 点对点共享 (P2P Sharing) - 对应 Transport Mode

在此模式下，推理实例之间直接进行 KV Cache 数据的传输，无需经过中心化的存储后端。这是实现预填充-解码分离（Prefill-Decode Disaggregation）的核心架构。

• • 核心机制：采用控制面与数据面分离的设计。
• • 控制面：Cache Controller 仅负责维护全局元数据（即 KV Cache 的 Key 与存储位置的映射关系），充当“目录服务”，不存储实际数据。
• • 数据面：实际的 KV Cache 数据由 LMCacheWorker 在推理实例之间通过网络直接传输。
• • 关键组件：
• • Cache Controller：负责元数据管理和节点发现。
• • LMCacheWorker：负责实例间的连接建立和数据传输。
• • 工作流程：

1. 1. 注册：实例 A 生成 KV Cache 后，向 Controller 注册：“我持有 Key X”。
2. 2. 查询：实例 B 需要 Key X 时，向 Controller 查询：“谁持有 Key X？”。
3. 3. 定位：Controller 返回元数据：“Key X 位于实例 A”。
4. 4. 传输：实例 B 直接与实例 A 建立连接并拉取数据，数据流不经过 Controller。

• • 预填充-解码分离 (Prefill-Decode Disaggregation)：Prefill 实例生成 KV Cache 后，需要极低延迟地传输给 Decode 实例。
• • 跨实例上下文迁移 (Context Migration)：在负载均衡或故障恢复时，将活跃的 KV Cache 从一个实例“流转”到另一个实例。
• • 大规模集群内数据路由：避免单一中心节点成为瓶颈。

5. 典型工作流

5.1 Offload (写入流程)

当推理实例（如 vLLM）完成 Prefill 阶段或进行 KV Cache 驱逐时：

1. 1. 捕获 (Capture): LMCacheConnector 拦截 KV Cache 数据。
2. 2. 传输 (Transfer): LMCacheEngine 通过 GPUConnector 将数据从 GPU 显存高效传输到 CPU 内存。
3. 3. 存储 (Storage): StorageManager 根据配置策略（如 L1/L2 分层）将数据写入对应的存储后端：

• • 本地后端: 写入 LocalCPUBackend (内存) 或 LocalDiskBackend (磁盘)。
• • 远程后端: 发送至 RemoteBackend (连接 LMCache Server 或 Mooncake Store)。

5.2 Reuse (读取流程)

当新请求到达推理实例时：

1. 1. 哈希 (Hashing): LMCacheConnector 根据 Prompt 计算 KV Cache 的 Key (Hash)。
2. 2. 查找 (Lookup): LMCacheEngine 向 StorageManager 查询数据位置：

• • 本地查找: 检查本地内存或磁盘。
• • 远程/P2P 查找: 若本地未命中，通过 P2PBackend 查询 Cache Controller (获取持有该数据的对端地址) 或查询 RemoteBackend。

• • 命中本地: 直接从内存/磁盘读取。
• • 命中远程: 从 LMCache Server 下载。
• • 命中 P2P: LMCacheWorker 与持有数据的对端实例建立连接，直接拉取数据。
