面向可观测数据融合的 Exemplar

可观测性的"最后一公里"难题

在可观测性领域，指标、日志与链路数据因其不同的数据特性与访问模式，通常采用异构存储架构：

• 时序数据库（如 Prometheus、InfluxDB）承载指标数据；

• 日志存储（如 Elasticsearch、Loki）处理日志流；

• 分布式追踪系统（如 Jaeger、Tempo、Skwalking）管理链路数据。

这种基于数据特性的存储分层设计虽能优化各自场景的性能与成本，但也导致了跨数据类型关联分析的固有障碍。

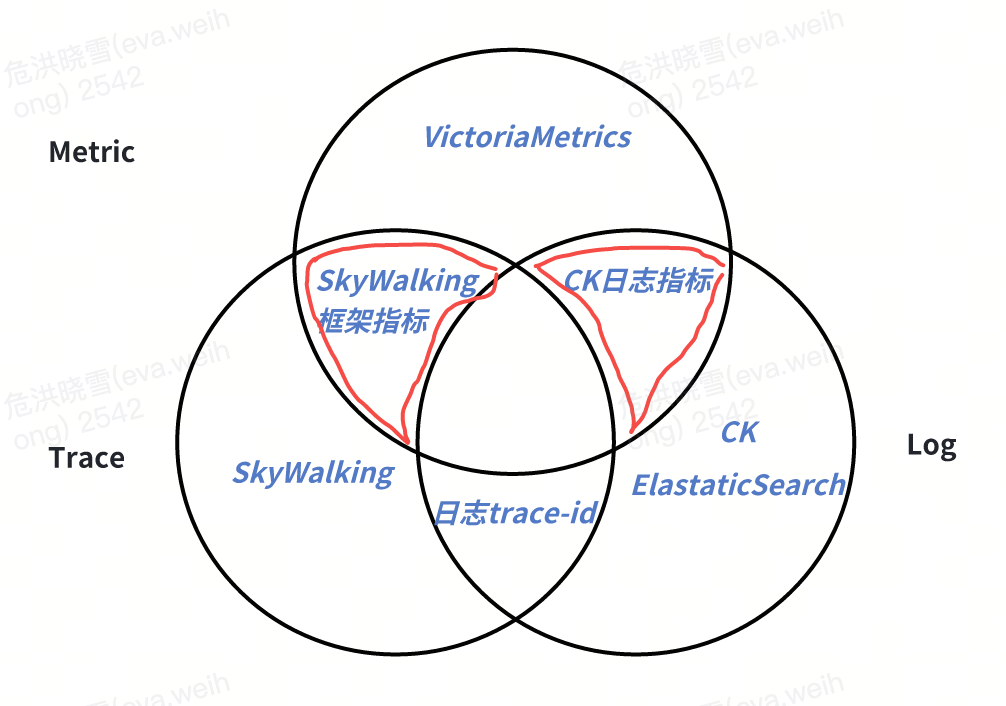

当前货拉拉的 Monitor 系统已实现三种基础关联能力：

（1）通过应用名称+指标类型+标签组合实现框架指标与链路的关联检索；

（2）依托 ClickHouse 日志引擎原生指标能力支撑中间件（如 Kong）的指标-日志关联；

（3）基于预设保留字段完成业务订单与链路的定向检索。

然而，架构评估表明，在指标-链路、指标-日志的核心融合路径上，现有方案的完成度仍存在显著提升空间。

当用户面对指标异常时，仍需在多个子系统中手动拼接上下文，这不仅延长了 MTTR，更暴露了当前可观测体系在数据融合维度的深层缺陷：缺乏一种轻量级、标准化的端到端关联机制。Exemplar 技术正是针对这一问题的核心解法——它通过在指标数据中内嵌结构化上下文标识（如 TraceID、关键业务标签），构建从聚合指标到原始观测数据的可追溯路径，从而在保持存储架构优势的同时，实现跨数据类型的无缝融合。下文将详细探讨该技术的实践路径。

对行业主流方案的探索与思考

1. OpenTelemetry Exemplar 方案

OpenTelemetry 作为可观测性领域的开源标准，其 Exemplar 机制通过在指标数据中嵌入 TraceID 和 SpanID 等上下文信息，实现指标与分布式追踪的关联。技术实现上，Exemplar 作为指标样本点的附加属性，支持单个时间序列存储多个 Exemplar 样本，通过 Exemplar Reservoir 机制进行采样和存储管理。该方案的优势在于标准化程度高，与 CNCF 生态深度集成。

1. Grafana Exemplar 实践

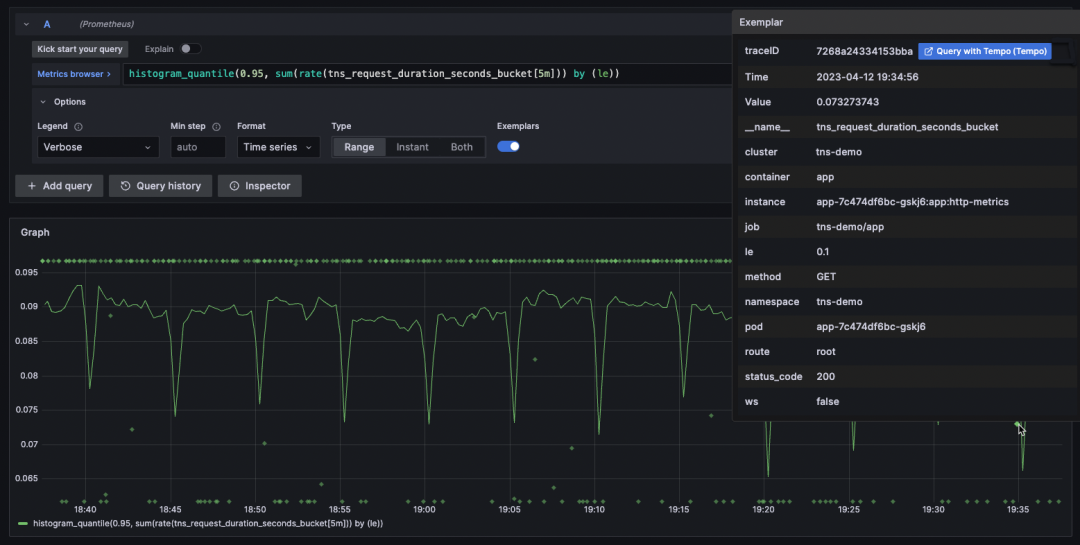

Grafana 在可视化层面对 Exemplar 进行了深度整合。在指标图表中，包含 Exemplar 的数据点会以高亮标记（如星形图标）显示，用户点击后可直接跳转至关联的 Trace 详情。该方案依赖后端存储系统（如 Prometheus 2.27+、Mimir）对 Exemplar 的原生支持，通过 Explore 功能提供分析能力，而非独立页面。

1. Dynatrace OneAgent 方案

Dynatrace 通过 OneAgent 代理实现了全栈自动化的数据关联能力。OneAgent 能够自动为日志记录添加 TraceID 和 SpanID 等上下文标识，实现日志与追踪的自动关联。该方案的核心特点是通过统一代理架构收集事件、日志、指标和追踪数据，并将它们统一呈现在单一工作负载相关的视图中。

1. 行业方案的局限性

我们通过对 OpenTelemetry、Grafana、Dynatrace OneAgent 等主流方案的深入分析，现有 Exemplar 实现存在三个根本性局限，制约了其在复杂业务场景中的价值发挥：

定位局限：增强属性而非独立维度

当前行业方案普遍将 Exemplar 定位为指标的增强属性，而非独立的观测维度。OpenTelemetry 规范中 Exemplar 作为指标样本点的附加字段存在，Grafana 的实现必须依附于指标图表进行交互，Dynatrace 虽实现自动关联但仍将 Exemplar 视为上下文补充。这种设计导致：

• 分析路径单一：只能从指标异常触发 Exemplar 查询，无法反向从 Exemplar 数据发现指标趋势；

• 查询能力受限：缺乏对 Exemplar 数据本身的聚合、过滤、统计等日志式分析能力；

• 价值挖掘不足：Exemplar 中蕴含的业务上下文（如订单 ID、用户特征）难以作为独立维度进行分析；

架构局限：存储耦合与使用门槛

现有方案在存储架构上存在显著缺陷：

• 存储强耦合：OpenTelemetry 的 Exemplar 必须存储在兼容 Prometheus remote write 的时序数据库中，与指标数据绑定，无法独立扩展

• 查询体验割裂：Grafana 虽提供 Trace 跳转，但 Exemplar 数据本身无法在 Explore 等通用分析界面中独立使用

• 接入成本高：现有的 Opentelemetry、Prometheus SDK 难以直接让用户接入 exemplar 。

 价值局限：场景覆盖不足

行业方案未能充分释放 Exemplar 的潜力：

• 被动关联为主：仅在指标异常时提供上下文，无法主动发现业务模式（如特定用户群的性能退化）

• 日志能力缺失：Exemplar 虽本质是结构化日志，但现有方案未提供日志检索、字段提取、模式发现等基础能力

1. 我们的思考：Exemplar 作为独立观测维度

基于上述局限，我们提出 Exemplar as a Dimension 的核心理念：

• 双重身份：Exemplar 既是指标与链路/日志的关联桥梁，也是可独立分析的结构化日志流（即在指标->链路的映射关系之上，建立指标->日志的映射关系）

• 降维使用：在异构存储背景下，Exemplar 可作为结构化日志使用，降低接入门槛——无需完整部署日志系统，即可获得关键业务上下文

• 场景扩展：支持从 Exemplar 数据反向聚合生成指标（如统计特定业务场景的错误率），实现观测维度的自由切换

货拉拉 Exemplar 架构

1. 技术选型

我们选择 VictoriaLogs（以下简称 VLog）作为 Exemplar 的专用存储引擎，基于货拉拉实际业务场景重构内部组件，构建了从数据写入到查询分析的完整链路。这一选型主要基于三点核心考量：

• Schemaless：VictoriaLogs 自动索引所有出现的字段，业务团队无需预先定义日志结构，新业务字段可立即用于查询，较 Ck 日志使用门槛大幅降低；

• VictoriaMetrics 生态协同：货拉拉已在全球多个 Region 完成指标系统向 VictoriaMetrics 的迁移。VLog 作为同源产品，共享一致的运维体系，团队无需新增运维技能栈。其简化的 LogQL 语法（与 PromQL 风格统一）大幅降低查询使用门槛；

• 性能出色：实测，单位相同日志量下，综合成本大约为 ElasticSearch 的 1/10。

1. 文本传输协议

我们借鉴了 OpenMetrics 的行协议，以实现对 Prometheus 行协议的前向兼容。

其格式如下：

1. SDK 数据上报

针对 Exemplar 数据的高吞吐、不可聚合的特性，我们摒弃了 Prometheus 传统的 pull 模型，在 sdk 中新增了一条面向 exemplar 数据的数据流通道，采用 push 机制向后端 collector 发送数据。

由于不同应用场景产生的 Exemplar 日志类型差异显著——单条日志大小可能从几百字节到几十 KB 不等，简单的定时 flush 或基于固定行数的 flush 策略均难以平衡实时性与资源消耗。因此，我们需要设计一套精细的自适应 push 策略，能够根据日志体积、业务重要性和系统负载动态调整推送节奏。

• Cache Size 驱动：SDK 内置滑动窗口缓存，当 Exemplar 数据量达到阈值（默认 10MB）或时间窗口到期（默认 10 秒）时，自动批量推送数据；

• 反压保护：当后端处理异常时，SDK 自动重试，极端情况下，丢弃以保证服务的稳定性；

• 数据压缩：采用 gzip 压缩替代原始文本格式，降低网络带宽的占用；

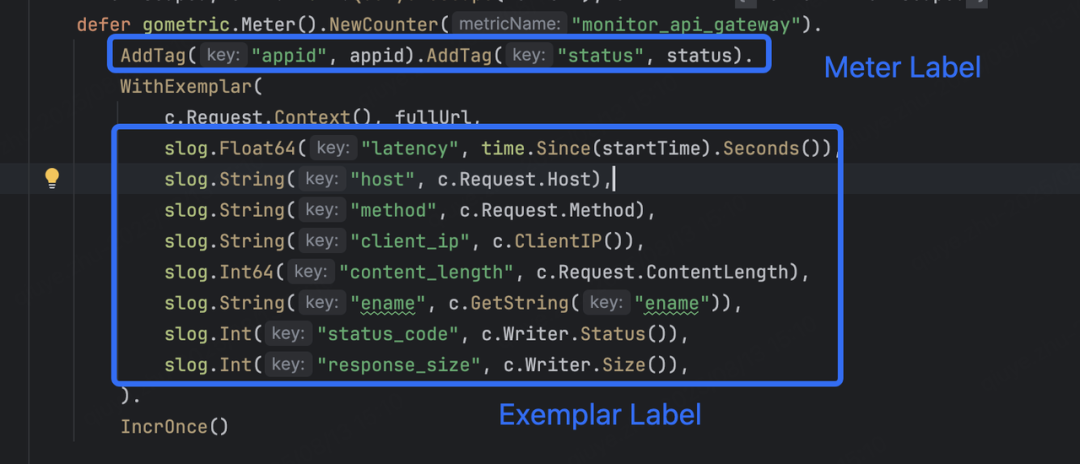

在 golang 中，我们通过扩展既有的 Meter 接口，实现了 Exemplar 数据的标准化上报。该机制将 Exemplar 标签与数值精准附着到对应的指标时间序列上，其调用规范如下：

• 上下文参数：首个参数必须为 context.Context，用于自动捕获分布式追踪上下文（如 SkyWalking 的 TraceID/SegmentID）；

• 业务标识参数：第二个参数为关键业务标识字符串（如完整 URL、SQL 、请求入参等等），作为 Exemplar 的核心描述内容；

• 结构化标签集合：后续参数为可变数量的 slog 标签，通过 slog.String()/slog.Int64() 等方法定义业务维度标签；

在 Java SpringBoot Actuator 中，默认是集成Micrometer作为指标数据上报的标准 API。我们通过扩展 PrometheusMeterRegistry、Counter、Timer 默认实现，在指标数据记录 Value 的同时，实现 Exemplar 数据的上报。具体使用规范如下：

• 使用LalaMetricRegistry#XXbuilder构建

• 默认携带trace_id、segment_id 链路信息；

• 构建可直接放在方法体重复执行，同一个 Meter （Name+Tag 区分）只会创建一次；

• Counter 类型按照规范：指标名称，默认会自动添加"_total"后缀（名称已有则不会重复添加），如不需要可添加.withoutTotalSuffix()方法

• Exemplar 扩展信息类型支持长文本（withExemplarMsg方法）、KV 键值对（withExemplarTag）类型，如 KV 键值对，推荐使用内置ExemplarTag 构建输入；

• 支持通过 Endpoint 查看 Exemplar 统计信息和待上报文本内容，需显示配置开启 exemplar、exemplar-data 两个端点；

• 使用示例：

Java
使用示例
@GetMapping("/exemplar")
public String exemplarTest() {
//Histogram 方式1 计时开始位置
Timer.Sample sample = Timer.start();//开始计时位置

// Counter 计数器构建，直接放在方法体中，无需提前创建，
// 注意 指标名称，默认会自动添加"_total"后缀，如不需要可添加.withoutTotalSuffix()
LalaMetricRegistry.counterBuilder("exemplar_counter_test")
.withoutTotalSuffix() // 如显示指定，则不会添加 _total 后缀，建议都加上（防止名称有差异）
.tag("city_id", "13333")//这是指标的label，必须保证收敛
.tags("business_type", "driver")
.register()
.withExemplarTag("userId", "uid123445")//这是exemplar的扩展信息
.withExemplarTag(ExemplarTag.int_("cost_amount", 3000))
.increment();

//Histogram 方式1 终止计时，自定义Bucket 支持serviceLevelObjectives 配置
sample.stop(LalaMetricRegistry.timerBuilder("exemplar_timer_test")
.tag("city_id", "1333")//这是指标的label，必须保证收敛
.serviceLevelObjectives(Duration.ofMillis(3L), Duration.ofMillis(6L), Duration.ofMillis(10L), Duration.ofMillis(15L), Duration.ofMillis(25L), Duration.ofMillis(50L), Duration.ofMillis(100L), Duration.ofMillis(1000L))
.register()
.withExemplarMsg("自定义文本内容") //有长度限制，1024
.withExemplarTag("orderId", "did123456")
.withExemplarTag("payId", "pid123456"));

// Histogram 方式2
LalaMetricRegistry.timerBuilder("exemplar_timer_test3")
.tags("city_id", "13555")
.serviceLevelObjectives(BucketConfigs.getInstance().getDurations(HllBucketType.API))
.register()
.withExemplarMsg("plain text")
.withExemplarTag("userId", "123456")
.record(Duration.ofMillis(15)); //记录耗时

return "SUCCESS";
}

• 两种 Label 的对比：

1. Exemplar-Collector

Exemplar-Collector 是一个轻量化的数据接收处理组件，作为 VictoriaMetrics 指标体系与 VictoriaLogs 日志系统的桥梁，它承担两个核心职责：

数据写入处理

• relabeling：接收应用 SDK 推送的 Exemplar 数据，流式解析文本协议，混合 series labels 与 exemplar labels，使用internal/insert 接口进行数据写入；丢弃无用标签如 job、instance等；

• 元数据记录：记录应用（appid）与指标（metric）的关联关系到 MySQL，用于后续查询优化，如 histogram 复合指标的支持，智能关联等；

数据查询处理

• 统一查询接口：提供直方图分布、时间序列、饼图、TopN 统计等预置分析模式，屏蔽底层存储差异；

• 语法兼容层：自动将 PromQL 指标查询转换为 LogsQL 日志查询，使业务团队点击 promethues 图表便能转换到 exemplar 查询；

• 智能关联：根据指标与应用的元数据映射，为存量的图表自动注入 Exemplar 跳转能力，实现"指标→Trace/日志"一键穿透；

可视化交互

可视化交互是释放 Exemplar 价值的核心环节。依托货拉拉全自研的 Lala-Monitor 监控系统（集成指标、日志、链路、告警的统一可观测平台），我们突破了 Grafana 等通用工具的交互限制，构建了深度优化的 Exemplar 分析界面。

我们的交互设计围绕 Exemplar 的结构化日志特性展开，实现四大核心能力：

• 智能关联：自动关联图表与 Exemplar，同时支持业务人员手动指定 logsql 进行关联；

• Drill-down：从指标→Exemplar 日志→trace 的无缝穿透；

• 日志分析：提供完整的日志检索页面，支持类似 ES 的全文检索、字段过滤和模式发现，可直接分析 Exemplar 结构化日志内容；

• 多维统计图表：基于 Exemplar 数据自动生成时序统计图、排行榜、饼图及柱状图，直观展示业务维度分布（如错误类型占比、慢请求地域分布）；

1. 智能关联

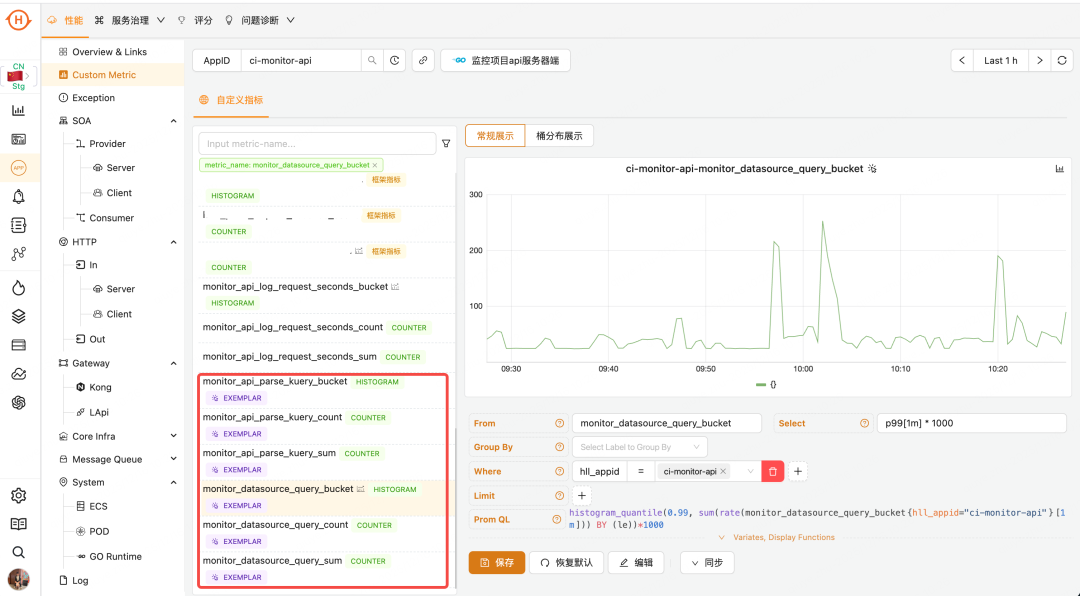

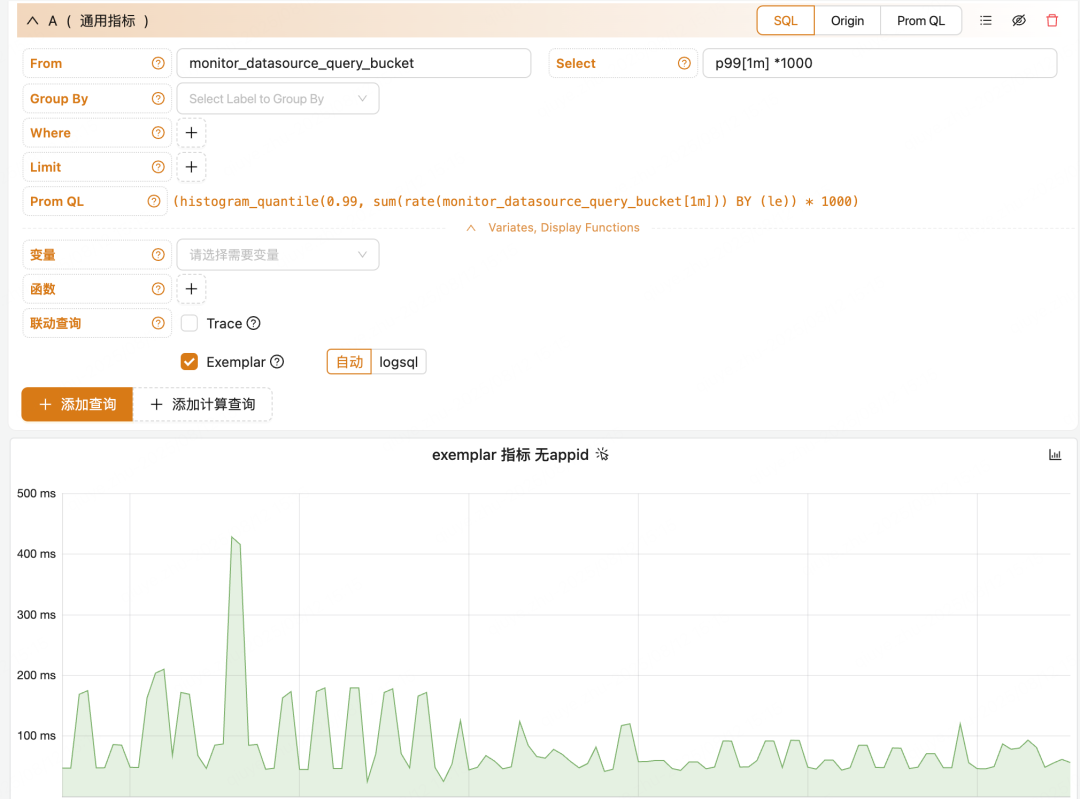

当业务指标启用 Exemplar 功能后，Lala-Monitor 会在对应图表上自动添加 Exemplar 标识。此时，用户可直接点击指标曲线上的数据点，查看关联的 Exemplar 日志。

除业务指标外，Lala-Monitor 还为所有已配置的看板图表提供自动联动查询能力。系统定期扫描全量看板，识别包含 Exemplar 数据的指标，并为相关图表开启联动查询能力——无需任何人工配置，用户即可直接点击指标曲线查看关联的 Exemplar 日志。

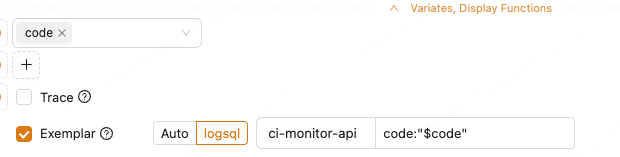

在绝大多数场景下，系统内置的自动关联机制能够准确建立指标与 Exemplar 的映射关系。但在特殊情况下——例如多个应用 ID（appid）共享相同指标名称，或需要与看板变量进行复杂联动时——用户可通过手动指定 appid 和 LogSQL 查询条件来精确控制关联逻辑，确保 Exemplar 数据的准确提取与展示。

1. Drill-Down 下钻分析

类似 Grafana 的 drilldown 机制，Lala-Monitor 实现了基于 Exemplar 的深度下钻分析能力。用户可直接点击指标曲线上的数据点，系统会自动携带该点的标签信息和 PromQL 查询条件，精准跳转至关联的 Trace 详情页和 Exemplar 日志分析界面，实现从宏观指标到微观上下文的无缝穿透。

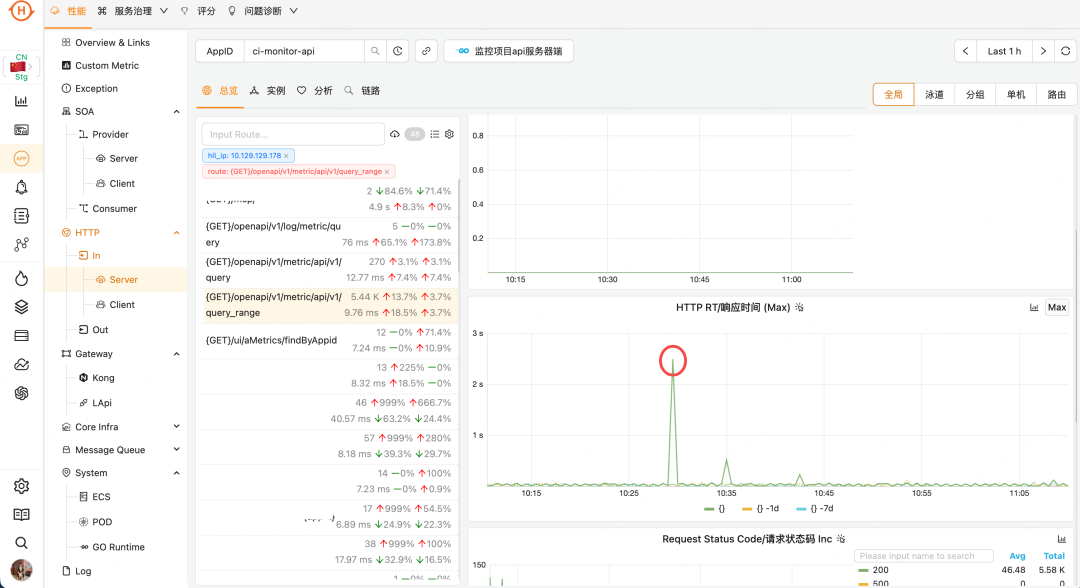

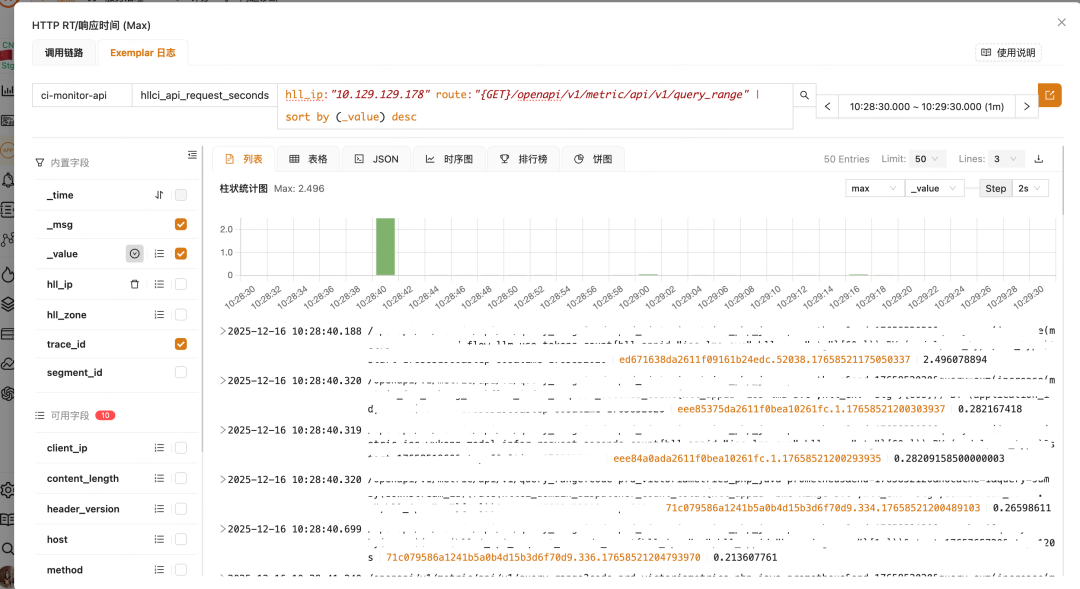

如下图所示，当用户在 HTTP RT 监控曲线中发现性能突刺点（红色标记处），只需点击该数据点，Lala-Monitor 将自动触发 Exemplar drill-down 流程：系统智能捕获该时间点的指标上下文（包括 hll_ip、route 等关键标签），并携带精确的时间窗口（10:28:30.000 ～ 10:29:30.000）跳转至 Exemplar 日志分析界面。在此界面中，用户可直接查看与性能异常相关的结构化日志，包括 TraceID、请求参数及响应时间等关键信息；

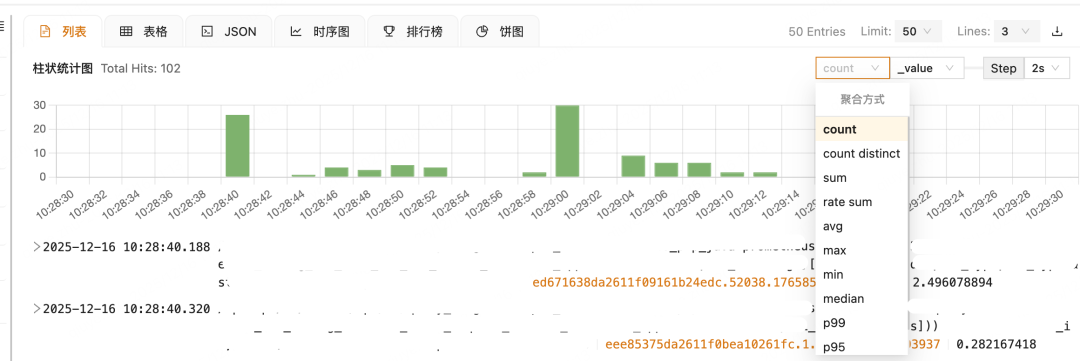

系统会基于当前 PromQL 查询特征智能推荐聚合函数（如图中自动推荐 max），用户也可通过下拉菜单灵活切换 sum、avg、p99 等多种聚合方式，对查询窗口内的 Exemplar 数据进行多维度统计分析，精准识别性能异常点与业务关键特征。

1. 日志分析

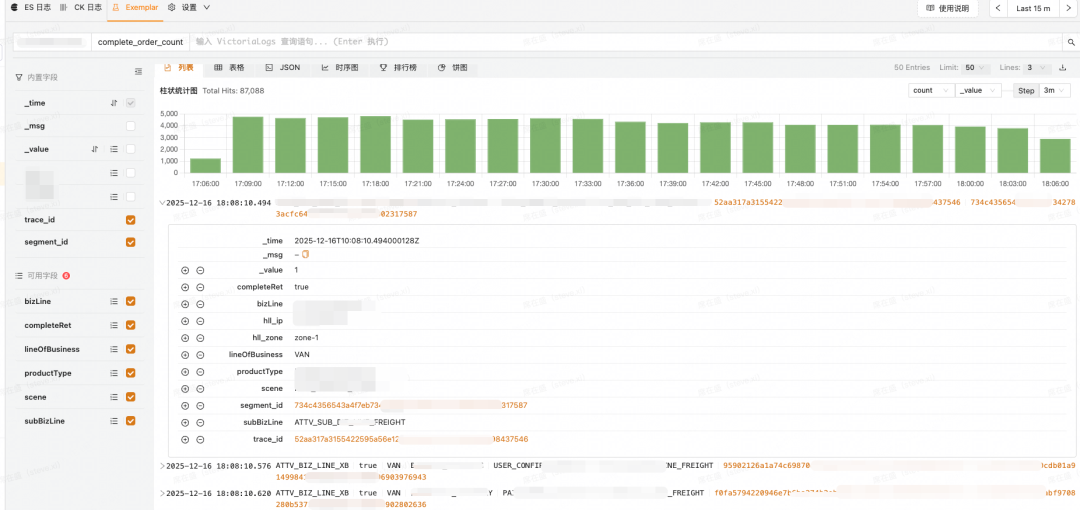

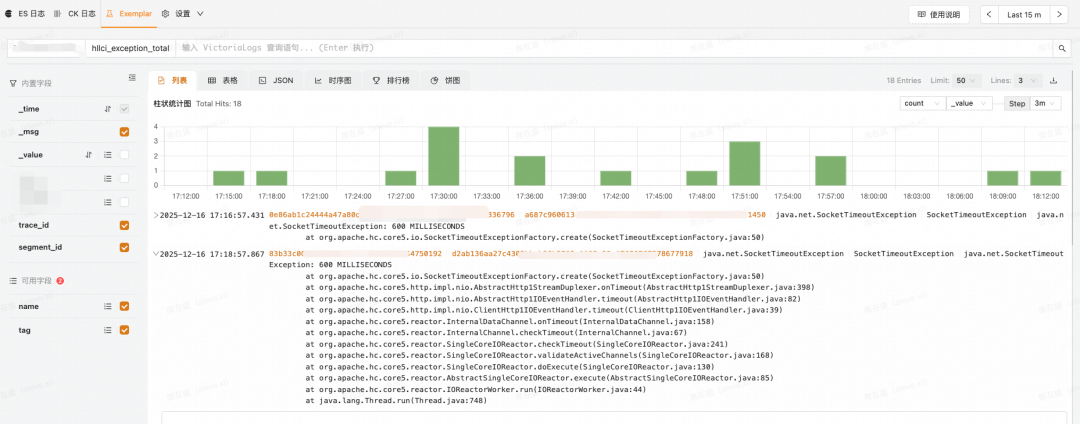

除指标 drill-down 作为主要入口外，Lala-Monitor 提供独立的 Exemplar 日志分析页面，支持完整的日志检索能力。该界面具备与 Elasticsearch 相似的交互体验：支持交互式搜索、字段过滤、关键词排除、正则匹配及 TopN 统计分析，同时针对 Exemplar 结构化特性优化了聚合操作。

在性能方面，Vlog 的在亿级日志行规模下仍保持秒级响应。这得益于当前的数据分片策略：每个 Exemplar 流（_stream）由appid+metric-name唯一标识，确保单个数据流规模可控。例如，"order-service+http_request_duration"流仅包含该服务的 HTTP 延迟数据，避免了跨业务、跨类型日志混杂数据量膨胀导致的性能衰减。

1. Drill-Up 多维统计

多维统计将 Exemplar 结构化日志转化为可视化图表，实现高基数维度的聚合分析。与 Prometheus 指标要求维度可枚举、基数收敛的特性不同，Exemplar 支持对 user_id、driver_id 等高发散性业务维度进行实时统计，使研发能够从海量日志中快速识别异常模式和业务特征，突破指标系统在维度分析上的限制。

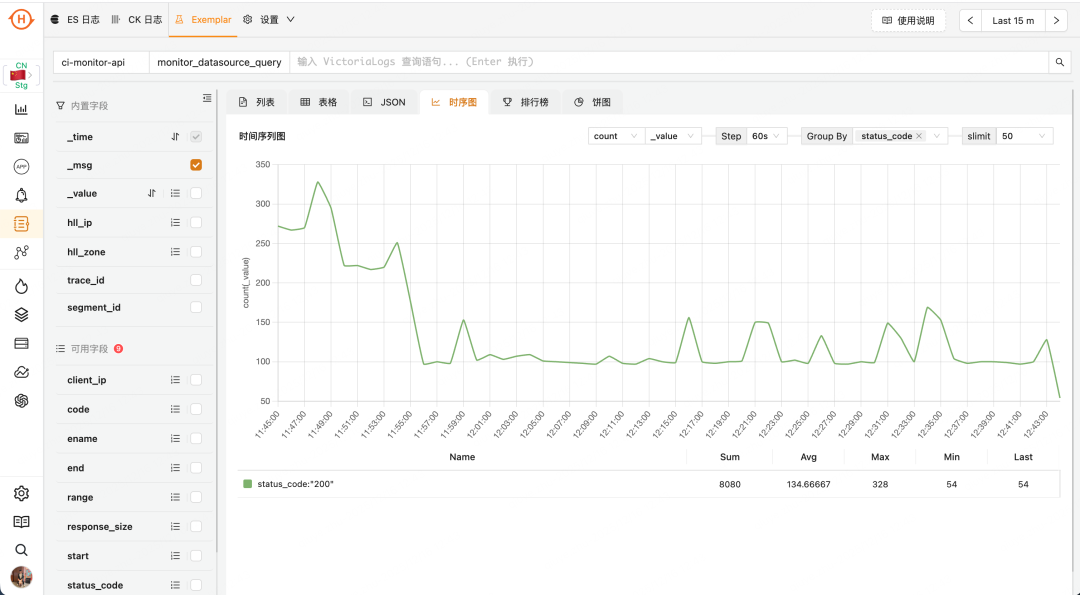

以下的时序图可用来对多个维度进行 group by 的统计，类似 prometheus 的 range query

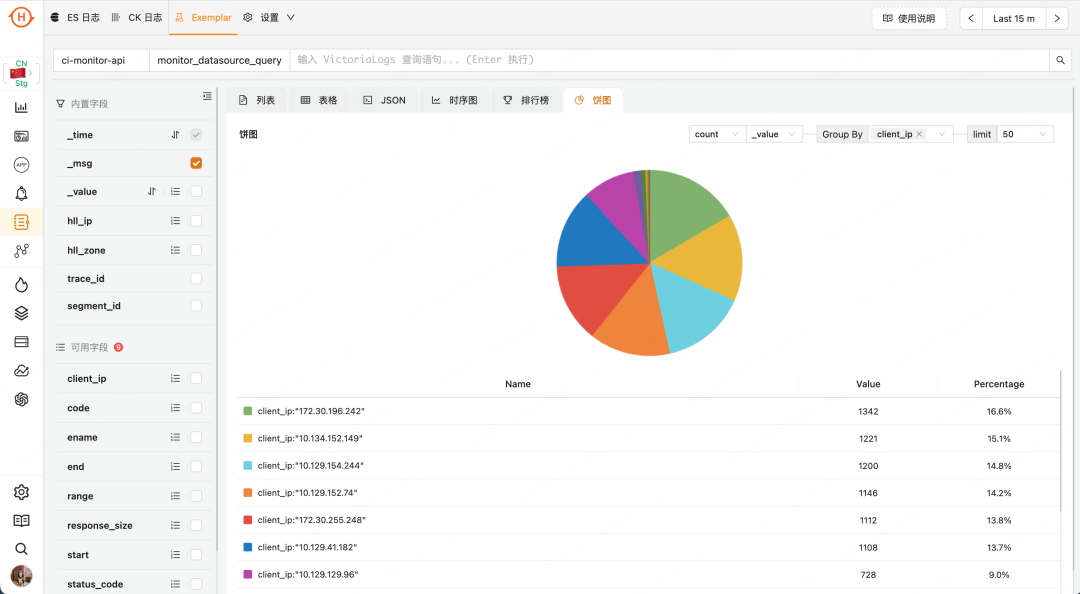

而排行榜和饼图的功能基本一致，可进行总量计算，类似 promethues 的 instant query

Exemplar 在货拉拉的落地

在完成 Client SDK 和 Server Collector 建设后，我们首先在内部监控平台上线验证，效果符合预期。

• 针对业务自定义指标场景，重点解决高基数问题。业务定位时需通过用户 ID、司机 ID、订单 ID 等关键属性下钻，但传统指标无法将此类高基数数据放入 Label。通过 Exemplar 机制，我们可以直接在指标采样中携带业务 ID 及关联 Trace 信息，使问题分析能从业务属性直接切入，无需跨系统转换查找 Trace。

• 目前核心订单服务的订单统计指标、企业业务的异常统计指标等几十个核心服务已完成上线，业务团队反馈问题定位效率显著提升，获得一线同学的一致认可。

接下来，我们将把 Exemplar 能力下沉至基础组件（如 SOA、MySQL/Redis 客户端），覆盖更多基础设施层指标。

未来展望

过去几个月，我们已初步落地 Exemplar 技术，覆盖部分核心业务场景。2026 年，我们将重点深化 Exemplar 在数据融合领域的应用价值：

1. 框架指标→链路的精准关联

当前货拉拉 Java 框架中，链路数据通过 SkyWalking 的 gRPC 通道上报 Trace，框架指标数据则依赖 Micrometer 采集。两者虽能基于接口类型、方法名等维度进行关联，但存在显著缺陷：

• 数据粒度不匹配：指标层面的接口聚合会丢失明细特征，而链路数据保持原始粒度；

• 维度定义差异：指标与链路在埋点时的维度命名、取值逻辑存在不一致；

• 检索能力受限：现有的 trace 存储方案仅支持 Segment 级 RT 倒序，缺乏 Span 级精细化排序能力；

这些缺陷导致点击指标时难以精准下钻至关键 Trace，影响问题定位效率。明年，我们将重构关联机制，通过 Exemplar 标准化上报 TraceID 与 SpanID，实现框架指标与链路的精准映射。

1. 基于 Exemplar 数据的故障定位

Exemplar 的核心价值不仅在于实现指标与上下文的关联，更在于其作为结构化日志所具备的分析潜力。在此基础上，我们将重点在明年进行基于 Exemplar 进行自动化推导链设计，将可观测数据真正转化为可执行的故障洞察。

该推导链以报警、巡检、人工触发为起点，以根因为终点，通过以下环节进行自动推理：

• 报警触发与 Exemplar 抽样：当指标报警触发时，系统自动回溯该指标在异常窗口内的所有 Exemplar 数据。得益于 Exemplar 与指标样本的原生绑定，无需额外关联逻辑即可获取高质量上下文样本；

• Trace 自动关联：从 Exemplar 中提取 trace_id 集合，批量查询分布式链路系统，还原完整调用拓扑。由于 Exemplar 已携带精确时间戳与服务上下文，可避免模糊检索带来的噪声；

• 异常维度收敛：复用已实现的指标下钻分析，结合关联 Trace 的结构化字段（如 service_name、endpoint、error_code）进行实时聚合，识别高频异常维度。例如，若 80% 的 Trace 均包含 error_code=DB_TIMEOUT，则将其标记为候选根因；

• 多指标协同折叠：当某个 appid 多个指标同时报警时，计算其 Exemplar 中 trace_id 的交集。若交集显著，则判定为同一底层故障，并将多个告警折叠为单一事件，避免告警风暴；

• 结构化推导输出：最终生成包含“异常指标—关联 Trace—收敛维度—影响范围”的完整证据链，直接嵌入报警通知或运维工单，为故障处理提供可操作的上下文，而非仅仅堆砌几个相关的 trace。
