轻松支持日均百次部署：这个K8S的CICD设计，比主流工具好用太多！

dywjw996约 7 分钟

一、引言

对于互联网(特别是研发、测试、运维)同行们来说，对CICD应该是不陌生的。本篇主要来讲一讲在k8s环境中，如何规划并搭建“每天上百次部署需求的CICD方案”。

二、环境背景

  • 服务运行环境：k8s

  • 应用模块数量： 500+

  • 应用运行环境： 开发、测试、预发、生产

  • 语言类型： java、golang、nodejs(动/静态)、php (同语言存在多版本情况)

  • 功能涵盖：代码管理、质量扫描、编译打包、单元测试、镜像构建、灰度/全量发布、回滚、权限控制

  • 其他需求：开发、测试环境提交代码后自动触发CICD、其他环境手动触发；具备发布窗口功能(非发布窗口走紧急审批路线)；进度条；异常错误输出；多环境独立部署；流程控制(先灰度/再全量)；集成飞书(同步job结果)；合理利用成本等。

三、工具选型

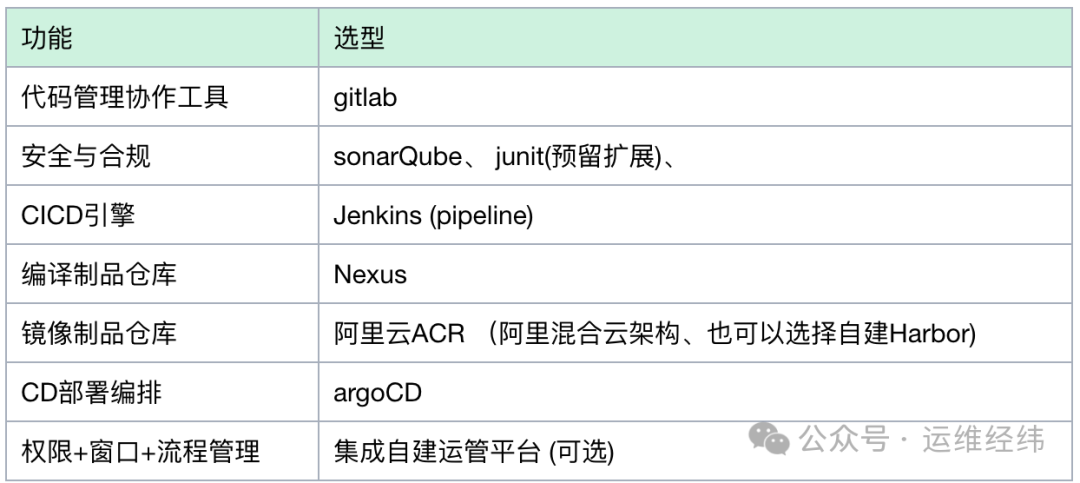

CICD涉及到的功能较多，支撑不同功能的工具也很多(开源产品、商业产品、各云厂家提供的云效产品等，感兴趣的可自行查阅)，我们根据实际情况，综合考虑后选型如下：

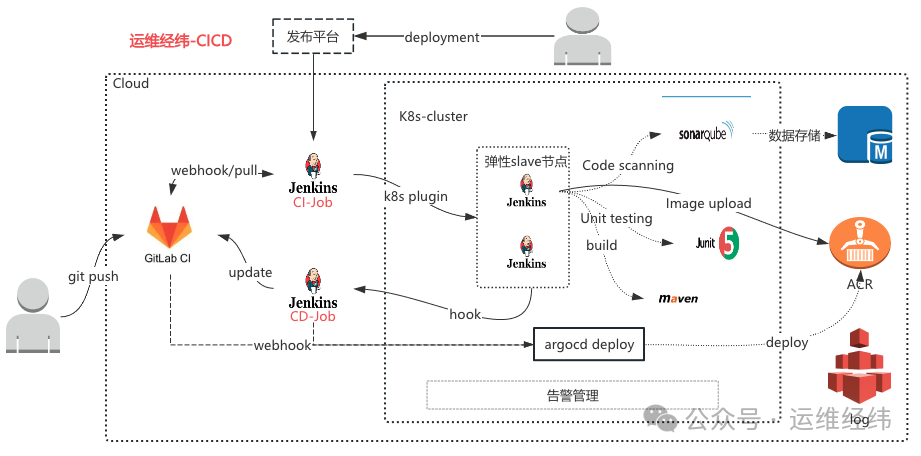

四、架构拓扑

基于以上选型的技术栈，组合起来的架构拓扑，如下：


为了支撑“高并发构建任务+合理利用资源”的场景，我们将ci job任务运行在k8s中的临时pod中(任务执行结束后，pod自动销毁)。尽可能利用k8s的碎片资源。

接下来我们就来看一看各环节的实施细节。

五、标准规范

面对几百个应用模块，没有相对统一的标准和规范，只会让后期的维护人员“不堪重负”。因此，我们(和研发团队)定制了一些标准规范，主要涉及到的内容如下：

1、应用名称

统一标准的应用名称，可以关联上cicd job名称、k8s svc名称、deployment名称、container名称、告警指标标签等，不需要额外维护映射关系。

2、环境与分支

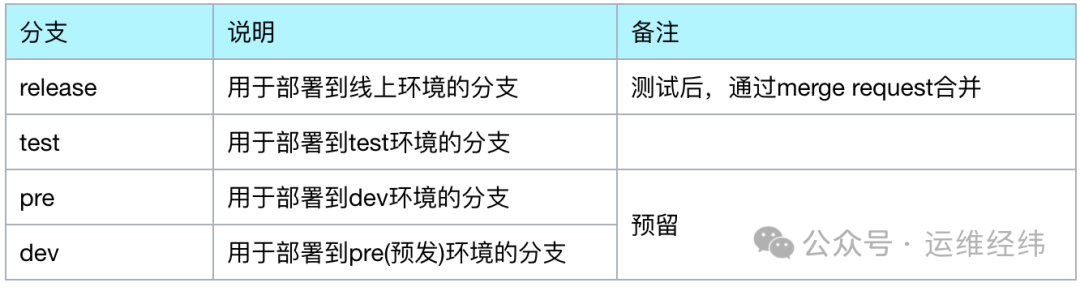

所有应用不同的环境，绑定不同的分支，对应关系如下：


3、语言类型与编译规范

同类型的语言，统一标准的构建方式,ci过程中只需要判断语言类型就可以获取对应的编译指令(如果存在差异，只能另行打分支标签作为判断条件了)。

4、运行环境

为了减少CD的逻辑，我们采用统一的运行环境，包含：运行目录、启动方式(start.sh ${env})、端口、日志路径等。

这里主要是根据自己环境的需求来定制。

六、CI方案实施

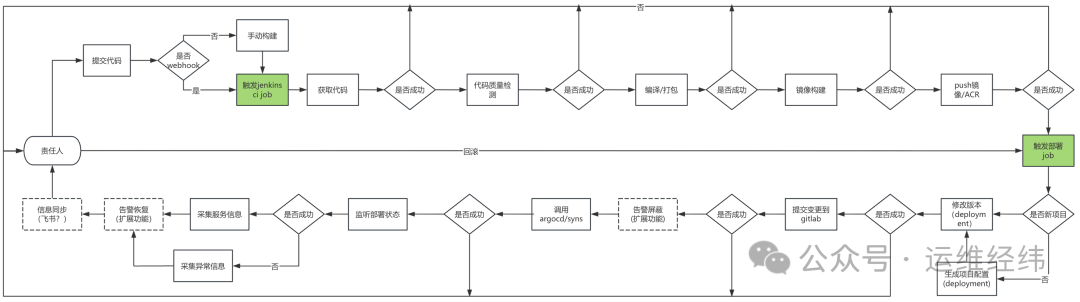

接下来我们就按照CICD标准的任务流程来讲一讲，如何将定制的方案进行落地实施的。关于各组件的部署，相对来说比较简单，这里就不多说了(有问题也可以私信交流)。这里主要聚焦于整体功能链路的打通。整个链路流程大概可参考一下流程：


1、自动化构建部署

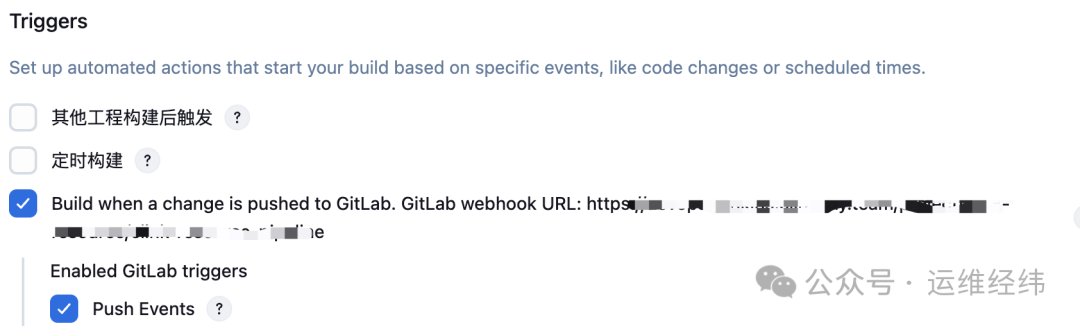

我们采用gitlab的webhook功能，将需要自动部署的项目/环境和对应的jenkins job进行关联，实现相关分支提交代码时，自动触发构建任务， 配置片段如下：

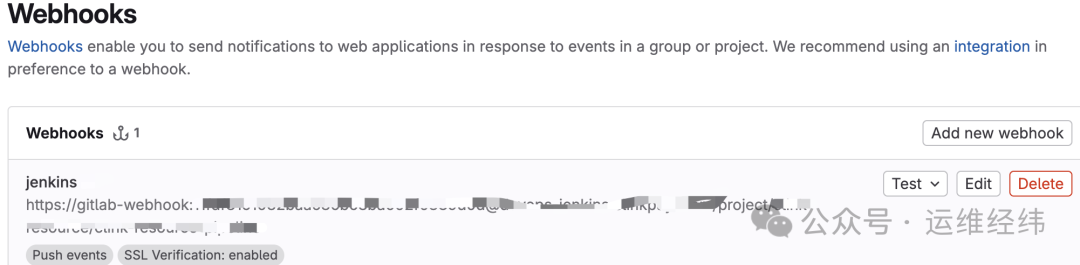

gitlab配置：


jenkins job配置:


2、jenkins动态创建slave节点

基于jenkins的k8s plugin和inbound功能实现： 执行job时，在k8s集群中自动创建临时slave 节点，job运行完成后，自动销毁，释放相关资源。 配置片段：

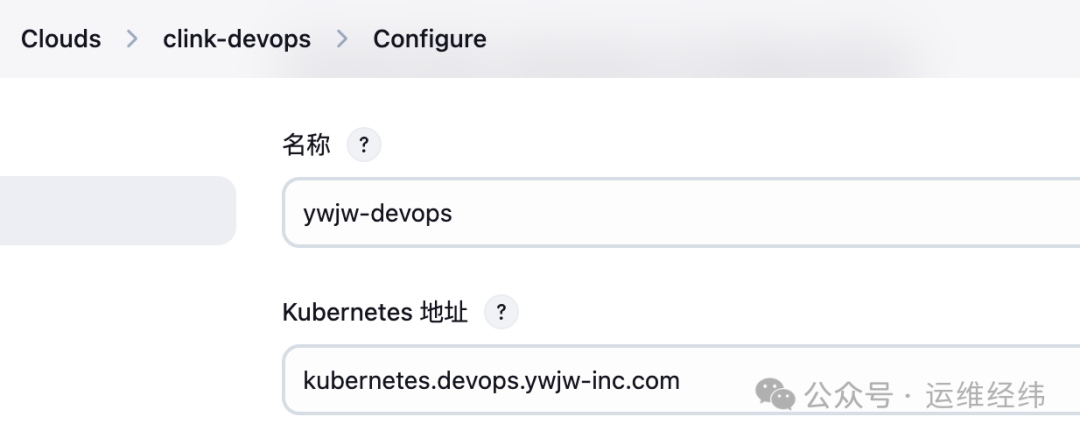

1）需要先创建k8s的rbac，配置jenkins到k8s中的认证，然后创建cloude ：

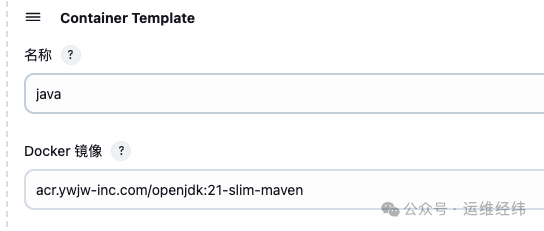

2）配置pod template，按不同的语言类型规划，用于区分环境差异：


需要注意的是，为了提高编译效率，配置了缓存机制，需要配置pv/pvc到任务job的pod。

3、运行CI构建环境

基于jenkins的pipeline功能实现：根据不同的项目语言类型和环境，选择不同的代码分支和构建环境，配置片段如下：

node() {    stage('Set Agent') {        AGENT_LABEL = "${params.LANGUAGE}"    }}pipeline {    agent {        kubernetes {            inheritFrom "${AGENT_LABEL}"        }    }    stages {        stage("Initialization") {            steps {                script {                    if (params.BUILD_ENV == 'prod') {                        env.GIT_BRANCH = 'release'                    } else {                        env.GIT_BRANCH = "${params.BUILD_ENV}"                    }                }            }        }        stage('Git Clone Code') {            steps {                checkout([                    $class: 'GitSCM',                    branches: [[name: "${env.GIT_BRANCH}"]],                    extensions: [                        [$class: 'RelativeTargetDirectory', relativeTargetDir: 'code-clone'],                        [$class: 'CloneOption', depth: 1, noTags: false, reference: '', shallow: true]],                    userRemoteConfigs: [[credentialsId: "jenkins", url: "${GITLAB_URL}"]]])            }        }        stage('Compile Package') {            steps {                script {                    def LANGUAGE = "${params.LANGUAGE}"                    container("${LANGUAGE}") {                        sh "bash -x codecompile.sh ${LANGUAGE}"                    }                }            }        }        stage('Image Build And Publish') {            steps {                script {                    container('docker') {                        sh "bash -x imagebuild.sh ${LANGUAGE}"                    }                }            }        }    }
4、质量检测与单元测试

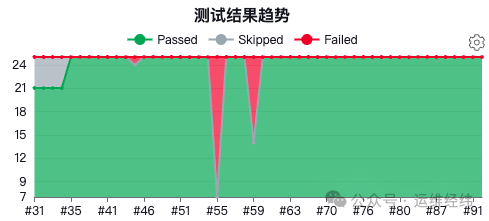

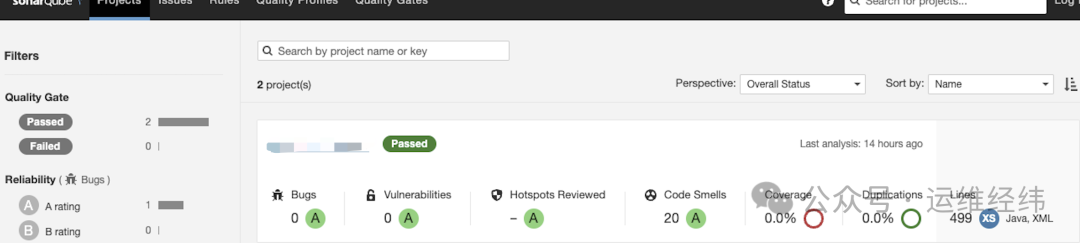

质量检测和单元测试是软件开发中保证可用性的重要组成部分， 业界采用较多的工具是SonarQube (保证代码“做好事儿”)和 JUnit(保证代码“做对事儿”) ，二者定位不同但常协同工作，共同构建从 “单元测试” 到 “全面代码质量分析” 的保障体系。可通过jenkins相关插件来集成SonarQube 和 JUnit，再通过JaCoCo统计报告，实现“质量门禁”功能 ，效果参考：



在 CI/CD 流程中，二者的结合能有效降低代码缺陷率，提升软件可维护性和安全性。

5、代码编译和镜像构建

根据上文中的标准规范， 基于不同的语言参数变量，获取编译指令，如：

function JUDGE_COMPILE_CMD() {    if  [[ ${LANGUAGE} == "java" ]];then            EXEC_COMPILE_CMD="mvn clean package -DskipTests"    elif [[ ${LANGUAGE} == "golang1-17" || ${LANGUAGE} == "golang1-18" ]] ;then            EXEC_COMPILE_CMD="build.sh"    elif [[ ${LANGUAGE} == "php" ]] ;then            EXEC_COMPILE_CMD="xxxxx.sh"    elif [[ ${LANGUAGE} == "nodejs"  ]] ;then            EXEC_COMPILE_CMD="npm install && npm i nodeinstall -g && nodeinstall"    fi}

镜像构建同理，根据语言，获取相应的基础镜像，关于dockerfile，支持自定义和动态生成。 示例片段参考：

function DOCKER_FILE() {    if [[ ! -f "deploy/Dockerfile" ]]; then        echo "FROM ${BASE_IMAGE}" > Dockerfile        echo "WORKDIR /home/services" >>  Dockerfile        echo "ADD start_env/ /home/services/" >> Dockerfile        mkdir -p ./start_env/logs
        if [[ ${LANGUAGE} == "java" ]]; then            cp  -a code-clone/target/${SERVICE_NAME}.jar ./start_env/project/${SERVICE_NAME}.jar        elif [[ ${LANGUAGE} == "nodejs" ]]; then            cp -a code-clone/dist ./start_env/project        else            cp -a code-clone ./start_env/project        fi    else        cp code-clone/deploy/Dockerfile ./    fi}
function IMAGE_BUILD() {    docker build -t "${IMAGE_NAME}" .    docker push ${IMAGE_NAME}}

代码只用于展示方案效果，作为参考使用。

关于CI交付产物，还有一种方案，即： CI过程中不做镜像构建，以编译包为产物，上传至存储介质中，在发布时，通过脚本拉取CI产物运行。具体可根据实际环境选择。

七、CD方案实施

对于CD部分，Jenkins原生或者采用k8s plugin方式部署都不是很友好，因此我们采用云原生交付工具argocd。接下来我们看一看一些细节：

1、CICD打通

我们在jenkins中将CI和CD用了单独job做分离，且每个环境独立的CD job(可独立发布，多环境部署也不会堵塞)，在pipeline中定义了：当CI构建成功时，自动触发CD，参考片段：

build job: "${SERVICE_ENV}", parameters: [   string(name: "IMAGE_VERSION", value: "${IMAGE_VERSION}") ]
2、部署

部署的逻辑很简单：修改相关应用配置中的版本，然后提交到过gitlab仓库，采用argocd兼听则明配置变更，当发生变更时，触发部署；为了提高部署效率，我们并没有用原生的监听/触发机制(有时间延迟？)，而是在提交配置后，直接执行sync操作，从而触发部署。argocd和jenkins是完全独立的工具，为了增加用户体验感，我们通过脚本方式将jenkins和argocd串了起来，无需ci之后登陆argocd发布。 可通过jenkins job直接触发：

argocd app sync "$JOB_BASE_NAME" --grpc-web
3、部署状态与异常信息捕获

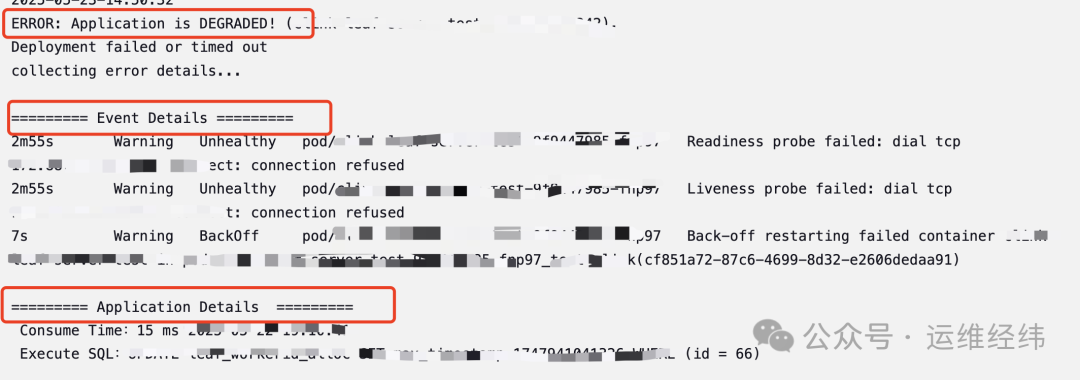

触发部署后，需要获取部署的进度、状态， 以及发布异常时，查看错误信息。错误信息通常包含k8s集群的编排故障和应用运行的error log。可以通过登陆argocd查看，但如果不想跨平台登陆，就需要想办法整合在jenkins中了。可以通过api接口或者cli的方式获取。参考效果：


4、结果同步到飞书

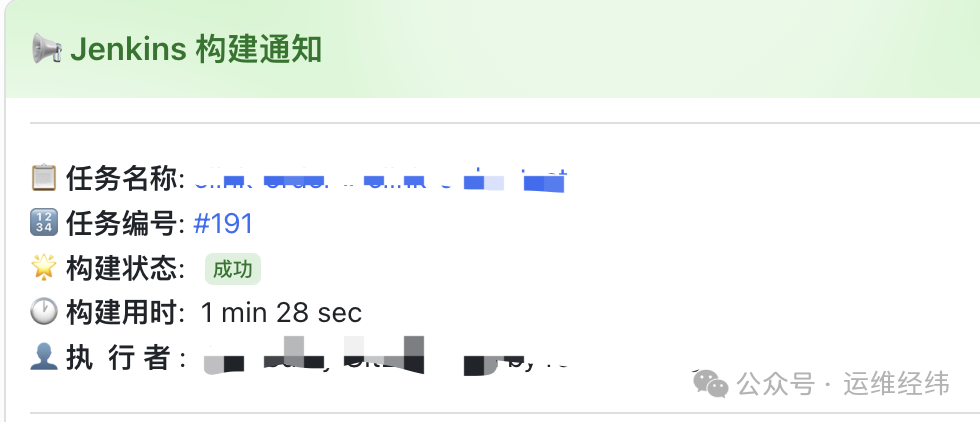

构建/发布的结果/状态可以实时推送到工作协同工具上，常用的钉钉、飞书、企业微信，都有相关插件。我们用的是飞书，默认插件只能实现群机器人方式(信息发送到群里)，也可以采用应用机器人，通过接口实现消息只发送给个人，效果参考：


5、关于发布窗口和权限控制

为了保障线上稳定，让“变更”可控，我们针对版本迭代定制了发版日(如周二/周四？)，同时：对项目发布权限做严格控制， 只有责任人和leader才可以发布。

jenkins在权限控制方面可以通过Role-based Authorization Strategy插件来管理，但发布窗口，并没有原生的比较好用的方式，当然也可以自己实现：在执行前加入相关判断逻辑。

我们因为有现成的运管平台，就将整个CICD的功能基于jenkins封装了一层，然后将发布窗口和权限管理的功能交由平台实现，CICD只承担集成交付功能。

CICD方案较多，可根据实际场景选型。希望本篇案例能给大家带来一些帮助。欢迎一起探讨！
