Global Distributed Database Sync
H
Halo Tech约 9 分钟
Halo Tech约 9 分钟一、概述

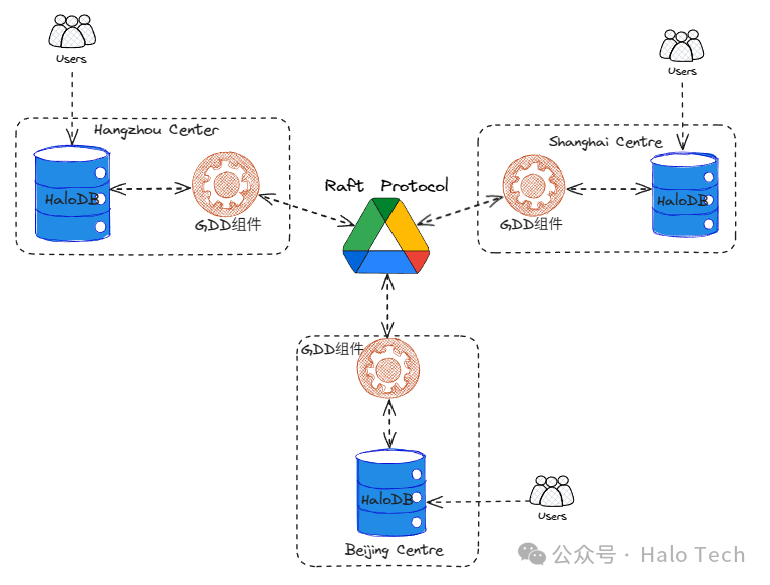

在GDD同步架构中，所有参与节点均支持读写请求，以多主模式运行，彻底解决了传统高可用架构存在的单点故障风险、数据同步延迟、写性能瓶颈及扩展性有限等关键问题。为突破传统高可用架构的局限性，GDD同步架构在高可用性、容错性、负载均衡、性能优化、可扩展性、地理分布及数据冗余等方面实现了全面提升。
| 全球多节点部署，降低访问延迟，提升灾难恢复能力 | ||
| 数据一致性依赖主从同步，可能有延迟 |

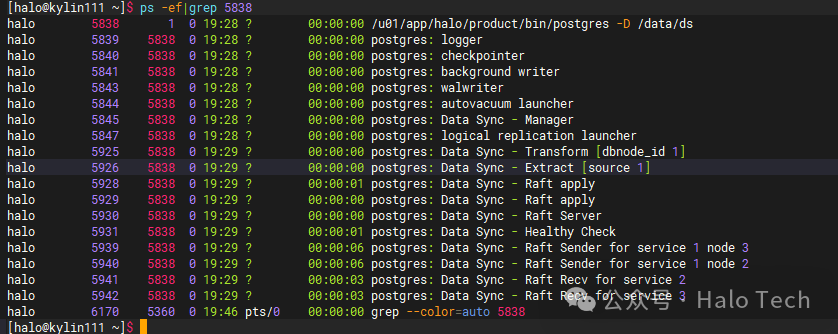

三、进程
| 解码进程，负责解码接收到的WAL日志，并将解码结果转存为raft日志 | |
原理：将实例DB的wal日志拉取到本地，由DS扩展基于元信息进行解码，将解码后的SQL以事务块为单位进行回放。
四、GDD安装部署
以3台服务器为例，每台服务器上存在一个DB节点和一个DS节点。
4.2 初始化DB、DS数据库实例
每台服务器上执行命令初始化
pg_ctl init -D /data/dbpg_ctl init -D /data/ds
4.3 DB业务库配置参数及白名单
3台服务器DB都需要执行
#postgresql.conf文件配置pg_conf=/data/db/postgresql.confcat <<EOF >>${pg_conf}port=1921wal_level = logical # 支持同步的前提wal_keep_size = 1000 # 单位为MBEOF#pg_hba.conf文件配置#DB需配置DS库的连接权限pg_hba_conf=/data/db/pg_hba.confcat <<EOF >>${pg_hba_conf}host all all 0/0 md5host replication all 0/0 md5EOF
以上配置完，需要重启DB数据库服务
DB库创建基础测试表(目前只支持数据同步，DDL暂不支持，所以需要先在三台DB库创建表)
create schema sc;create table sc.t_txn (id numeric primary key,val varchar(30));
4.4 DS同步节点配置参数及白名单
3台服务器DS都需要执行
#postgresql.conf文件配置pg_conf=/data/ds/postgresql.confcat <<EOF>>${pg_conf}port=1999data_sync.raft_mode = 'on' #是否运行raft模式data_sync.raft_port = '5433' #raft服务端口号#data_sync.pipeline_apply = on #默认为off。开启后会提升回放速度，但会占用一部分业务数据库内存shared_preload_libraries = 'data_sync'wal_level = logicalwal_keep_size = 1000max_worker_processes = 128 #ds同步所有的进程包含在内，如超过128同步可能报错EOF#pg_hba.conf文件配置#DS库需配置其他DS库的连接权限，不需要配置流复制权限pg_hba_conf=/data/ds/pg_hba.confcat <<EOF >>${pg_hba_conf}host all all 0/0 md5EOF
以上配置完需重启DS同步节点
4.5 创建ds.toml文件
ds.toml文件需要放到ds_cli相同路径下,只需在一台服务器创建即可（除非其他服务器上跑ds_cli）
cat << EOF >>/u01/app/halo/product/bin/ds.toml#配置文件ds.tomlDS_APP_PATH="/u01/app/halo/product/bin" #ds程序目录DS_RUN_PATH="/data/ds" #ds运行数据目录M_SSH_PORT="22" #各个节点的ssh端口M_USER="halo" #操作系统用户名称# DS节点配置DS_NODE = [{ nodeid = "ds_node1", host = "192.168.10.111", port = 1999, user = "dbadmin", password = "123456", raft_port = 5433},{ nodeid = "ds_node2", host = "192.168.10.112", port = 1999, user = "dbadmin", password = "123456", raft_port = 5433},{ nodeid = "ds_node3", host = "192.168.10.113", port = 1999, user = "dbadmin", password = "123456", raft_port = 5433}]# 数据库节点配置DB_NODE = [{ nodeid = "db_node1", host = "192.168.10.111", port = 1921, user = "dbadmin", password = "123456", ds_node = "ds_node1" },{ nodeid = "db_node2", host = "192.168.10.112", port = 1921, user = "dbadmin", password = "123456", ds_node = "ds_node2" },{ nodeid = "db_node3", host = "192.168.10.113", port = 1921, user = "dbadmin", password = "123456", ds_node = "ds_node3" }]# dbring 配置 - 使用数组格式而不是表格格式DBRING = [{ name = "dbring1", ring = [{ node = "db_node1", dbname = "postgres" }, { node = "db_node2", dbname = "postgres" }, { node = "db_node3", dbname = "postgres" }] }]# TABLE 配置TABLE = [{ ring = "dbring1", schema = "sc", tablename = "t_txn", source = "db_node1" }]EOF
4.6 初始化DS节点
在创建ds.toml文件的服务器上执行，初始化完成会在DS实例当中创建datasync数据库，同步在该库中创建data_sync扩展，扩展当中包含（节点服务状态表、同步状态函数等）
[halo@kylin111 bin]$ ds_cli --install --config ds.toml❇️: 在节点 ds_node1 上安装DS扩展...数据库 datasync 在节点 ds_node1 上已存在✅ 成功: 在节点 ds_node1 的datasync数据库成功安装DS扩展 data_sync数据库 datasync 在节点 ds_node2 上已存在✅ 成功: 在节点 ds_node2 的datasync数据库成功安装DS扩展 data_sync数据库 datasync 在节点 ds_node3 上已存在✅ 成功: 在节点 ds_node3 的datasync数据库成功安装DS扩展 data_sync✅ 成功: DS扩展安装成功❇️: 开始初始化DS系统...✅ 成功: DS系统初始化成功

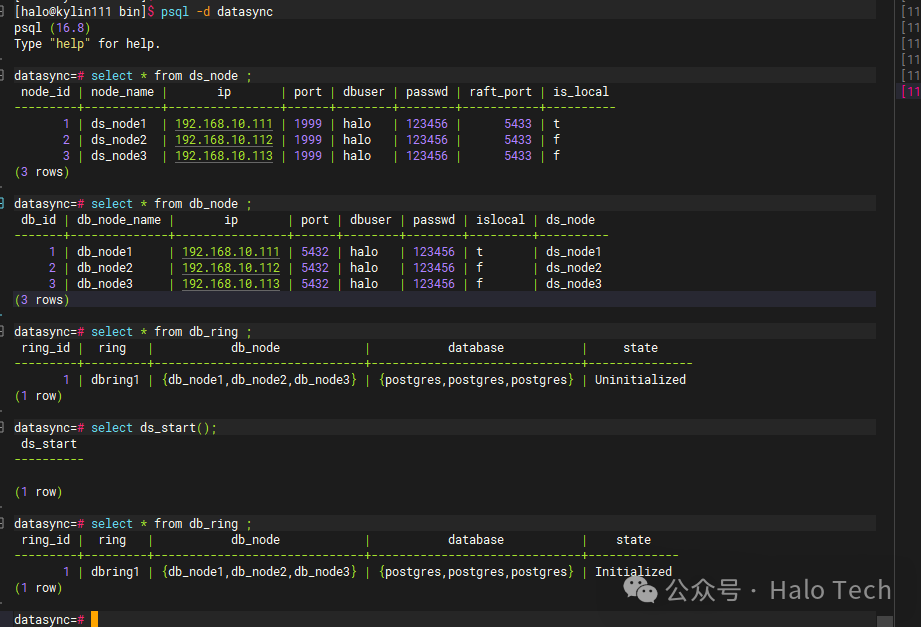

4.7 启动同步服务
启动时可以查看DS库的日志
[halo@kylin111 bin]$ psql -d datasync -p 1999datasync=# select ds.ds_start();ds_start----------(1 row)datasync=# select * from ds.db_ring ;ring_id | ring | db_node | database | state---------+---------+------------------------------+------------------------------+-------------1 | dbring1 | {db_node1,db_node2,db_node3} | {postgres,postgres,postgres} | Initialized(1 row)

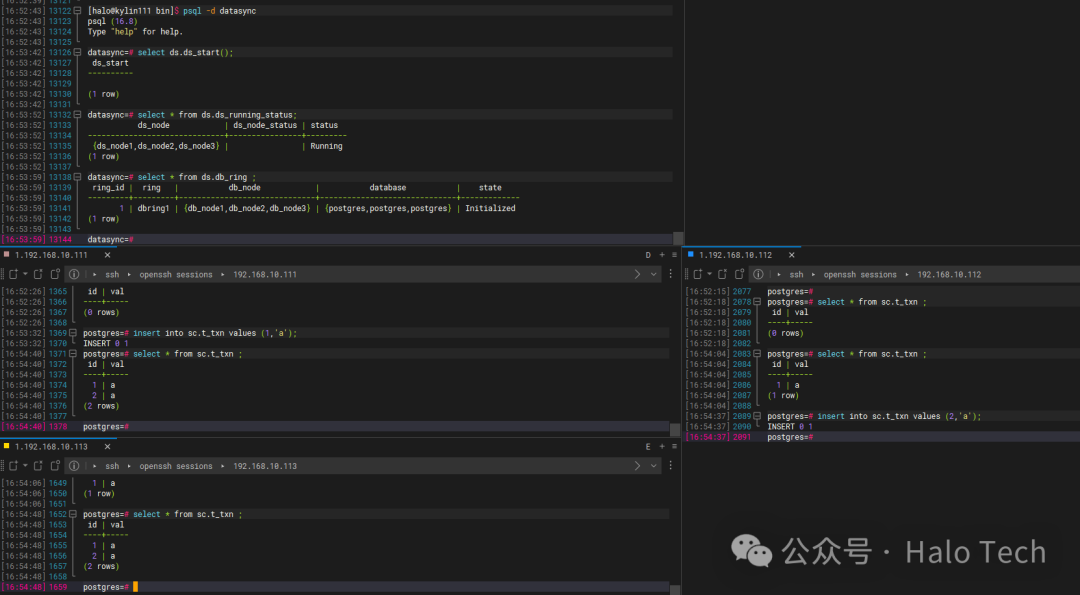

4.8 验证同步
在配置DB对应的库表当中做写入操作

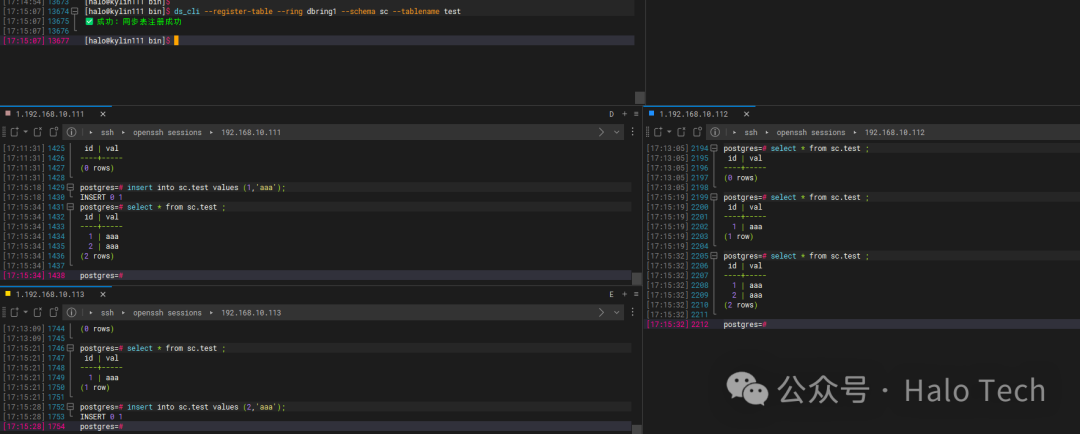

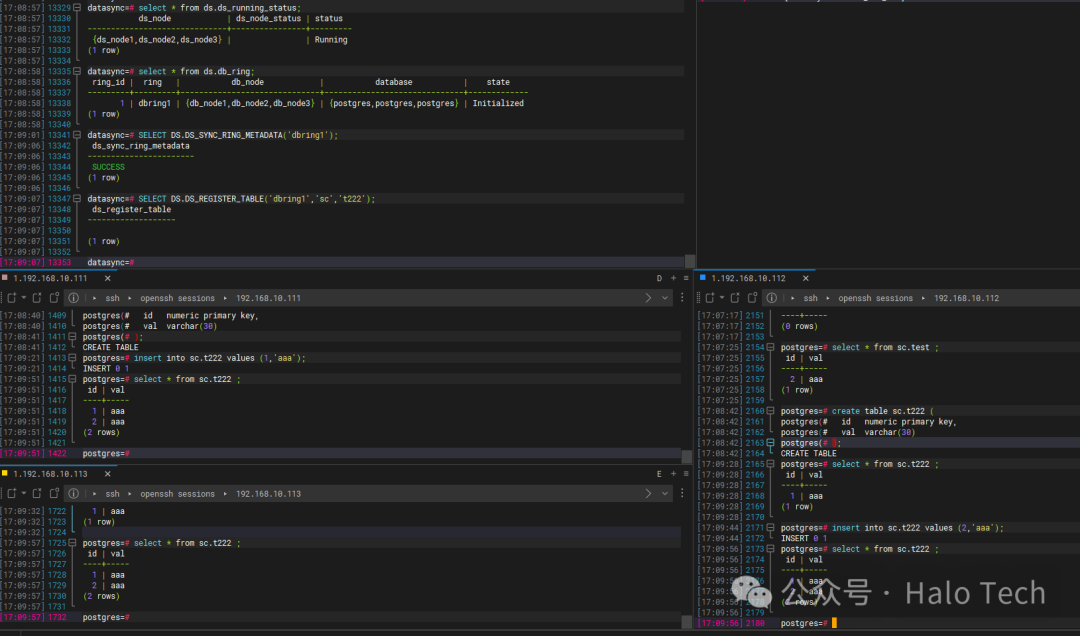

4.9 启动同步后，增加现有表进行同步
ds_cli --register-table --ring dbring1 --schema sc --tablename test4.10 启动同步后，创建新表再添加同步
psql -d datasyncSELECT DS.DS_SYNC_RING_METADATA('dbring1');SELECT DS.DS_REGISTER_TABLE('dbring1','sc','t222');

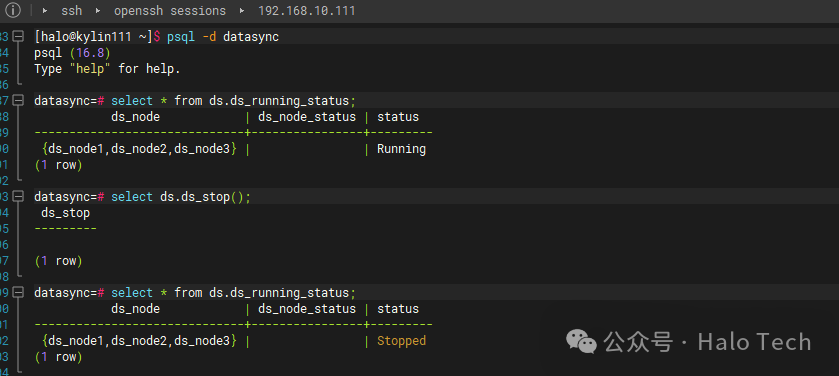

4.11 停止同步服务
[halo@kylin111 ~]$ psql -d datasyncpsql (16.8)Type "help" for help.datasync=# select * from ds.ds_running_status;ds_node | ds_node_status | status------------------------------+----------------+---------{ds_node1,ds_node2,ds_node3} | | Running(1 row)datasync=# select ds.ds_stop();ds_stop---------(1 row)datasync=# select * from ds.ds_running_status;ds_node | ds_node_status | status------------------------------+----------------+---------{ds_node1,ds_node2,ds_node3} | | Stopped(1 row)

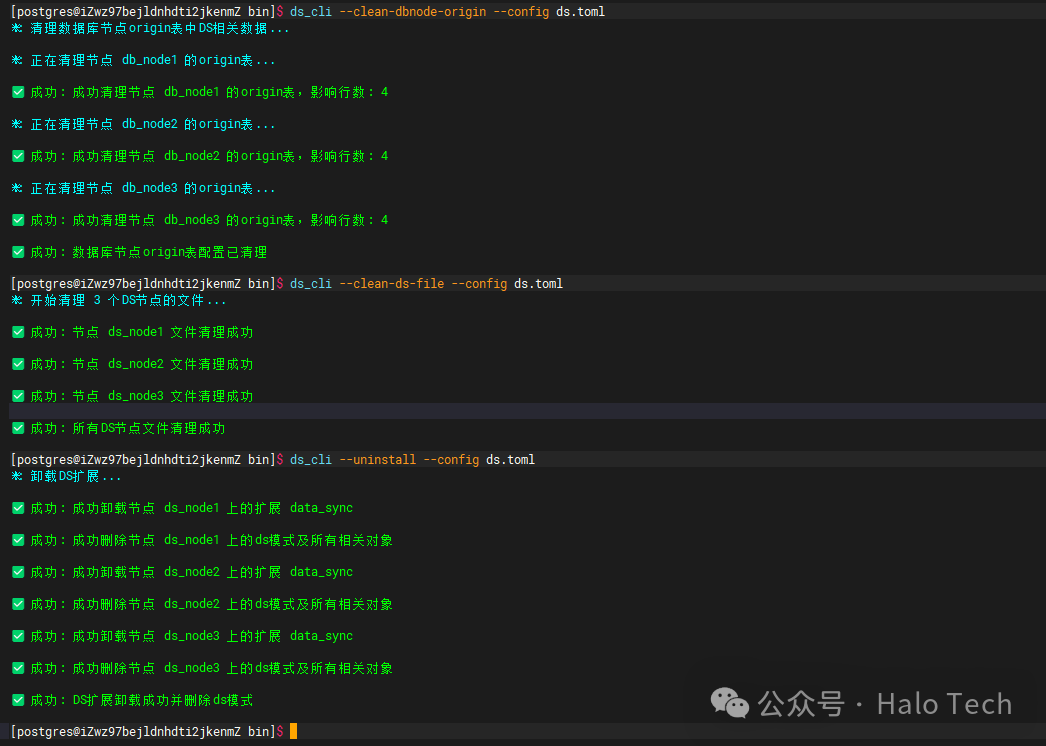

4.12 DS清理还原
清理DB业务库当中的origin表、清理DS数据目录下生成的配置文件、清理datasync库当中的扩展和表信息。
五、常用视图
5.1 DS节点状态相关
节点运行状态
datasync=# select * from ds.raft_node_view();nodeid | node_name | running--------+-----------+---------1 | ds_node1 | t2 | ds_node2 | t3 | ds_node3 | t(3 rows)
datasync=# select * from ds.raft_service_view();serviceid | primary_node_id-----------+-----------------1 | 12 | 23 | 3(3 rows)
5.2 同步状态相关视图
查询WAL接收速度
datasync=# select * from ds.get_wal_recv_info(1);wal_speed | recv_lsn-----------+-----------0 | 0/154F7D0(1 row)Wal_speed: 接收wal的速度，单位byte/srecv_lsn：接收到最新lsn
查询解码速度
datasync=# select * from ds.get_decode_info(1);decode_speed | decode_lsn | recv_lsn | lsn_gap--------------+------------+-----------+---------0 | 0/154F7D0 | 0/154F7D0 | 0(1 row)wal_speed: 解码wal的速度，单位byte/sdecode_lsn: 当前解码的lsn位点recv_lsn: 当前接收到的最新lsnlsn_gap: recv_lsn和的decode_lsn的gap
查询当前xs位点
datasync=# select ds.get_current_xslsn();get_current_xslsn-------------------0/D7(1 row)
查询接收xslsn速度
datasync=# select * from ds.get_xs_recv_info(1);nodeid | xs_speed | recv_xslsn--------+----------+------------1 | 0 | 0/12 | 0 | 0/2763 | 0 | 0/205(3 rows)nodeid: 节点idxs_speed: 接收解码结果的速度recv_xslsn: 当前接收的最新xslsn
查询apply的速度
datasync=# select * from ds.get_xs_apply_info(1);nodeid | apply_speed | apply_xslsn | recv_xslsn | xslsn_gap--------+-------------+-------------+------------+-----------1 | 0 | 0/D7 | 0/D7 | 02 | 0 | 0/34C | 0/34C | 03 | 0 | 0/2DB | 0/2DB | 0(3 rows)nodeid: 节点idapply_speed: apply解码结果的速度apply_xslsn: 当前apply的位点recv_xslsn: 当前接收的最新xslsn位点xslsn_gap: recv_xslsn和apply_xslsn的gap
六、工具

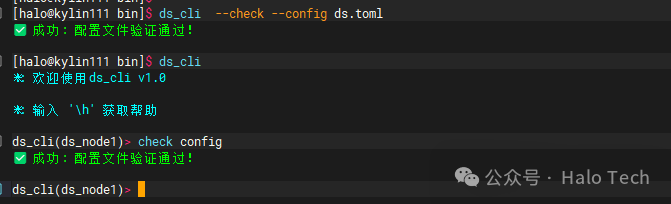

6.1 ds_cli 管理工具
usage: ds_cli [-h] [--config CONFIG] [--check] [--install] [--uninstall] [--start] [--stop] [--init] [--sql SQL][--show-config SHOW_CONFIG] [--clean-dbnode-origin] [--clean-ds-file] [--connect CONNECT] [--restart-dsnode][--register-table] [--unregister-table] [--ring RING] [--schema SCHEMA] [--tablename TABLENAME]DS 命令行管理工具optional arguments:-h, --help show this help message and exit--config CONFIG 配置文件路径 (默认: ds.toml)--check 检查配置文件有效性--install 安装DS扩展到默认实例--uninstall 从默认实例卸载DS扩展--start 启动DS系统--stop 停止DS系统--init 使用配置初始化DS系统--sql SQL 执行SQL语句--show-config SHOW_CONFIG 显示配置信息，参数可以是: all, ds, db, dbring, table--clean-dbnode-origin 清理数据库节点origin表中DS相关数据--clean-ds-file 清理DS系统文件--connect CONNECT 指定要操作的实例ID, 结合--sql参数使用--restart-dsnode 重启所有ds节点--register-table 注册同步表--unregister-table 删除同步表--ring RING 指定DBRING名称--schema SCHEMA 指定表的schema--tablename TABLENAME 指定表名

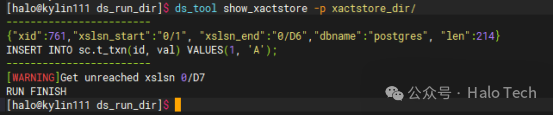

6.2 ds_tool 分析工具
[halo@kylin111 bin]$ ds_tool--------------------------USAGE:ds_tool command options--------------------------COMMAND:show_xactstoreshow_durationOPTION(show_xactstore):--p the path to show--s the start xslsn--e the end xslsnOPTION(show_duration):--p the path to show--------------------------ERROR:Wrong command
