Nvidia DOCA 编程入门

DOCA 编程入门

本文档旨在为开发者提供一份全面的 NVIDIA DOCA 编程入门指南。内容涵盖了 DOCA 软件框架的核心组件、安装配置流程，并结合 LMCache 项目的实际需求，详细解析了零拷贝传输、控制平面卸载、计算卸载等典型应用场景的编程实践，帮助开发者快速掌握利用 BlueField DPU 加速数据中心工作负载的关键技术。

1. BlueField 与 DOCA 简介

1.1 BlueField DPU 概述

NVIDIA BlueField 网络平台（DPU 和 SuperNIC）是适用于现代数据中心基础设施的先进计算平台。它将基础设施服务域与工作负载域隔离开来，从而显著提高应用程序和服务器的性能、安全性和效率。

• • 核心价值：
• • 卸载 (Offload)：将网络、存储和安全任务从 CPU 转移到 DPU，释放 CPU 算力。
• • 加速 (Accelerate)：利用 DPU 内置的硬件加速引擎（如数据压缩、加密、正则匹配）处理特定工作负载。
• • 隔离 (Isolate)：实现基础设施服务与业务应用的物理隔离，提供零信任安全环境。

1.2 DOCA 软件框架

NVIDIA DOCA (Data Center on a Chip Architecture) 是解锁 BlueField DPU 潜力的关键软件框架。它为开发者提供了一套行业标准的开放 API、驱动程序、库、工具和示例应用程序。

• • DOCA SDK：包含用于开发加速应用程序的库和驱动程序。支持 RDMA 加速、网络流处理 (Flow)、存储虚拟化 (Emulation)、正则表达式匹配 (RegEx) 等功能。
• • DOCA Runtime：包含用于在数据中心大规模部署、配置和编排容器化服务的工具。
• • DOCA-Host：安装在主机服务器上的软件包，提供与 BlueField DPU 通信所需的驱动和接口。

通过 DOCA，开发者可以构建软件定义、云原生的加速服务，满足高性能计算和 AI 云的需求。

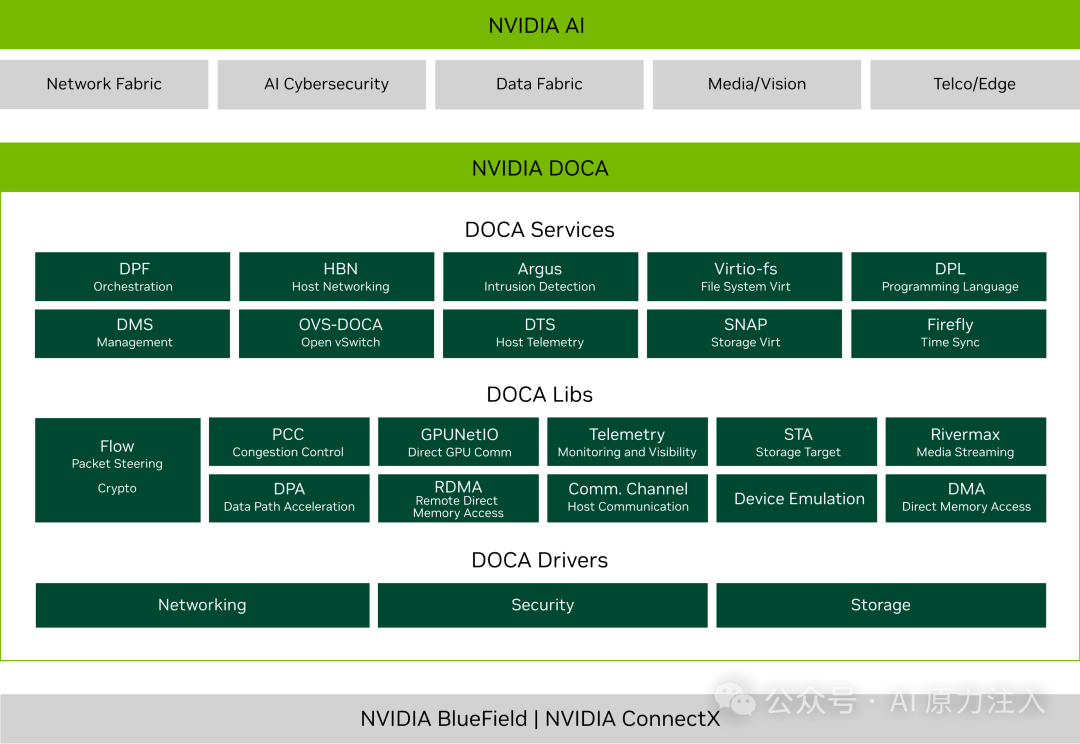

2. DOCA 软件组件

DOCA 软件栈由一系列分层的库和驱动程序组成，旨在为 DPU 开发提供统一且高效的接口。其核心组件可以分为以下三类：

2.1 基础库 (Base Libraries)

基础库为所有 DOCA 应用程序提供了底层的支撑功能，确保开发的一致性和便捷性。

• • doca_common: DOCA 生态系统的基石。
• • 日志记录 (DOCA_LOG): 提供分级日志系统，支持将日志输出到控制台或文件，方便调试和运维。
• • 错误处理 (doca_error_t): 定义了统一的错误码规范，简化了跨模块的错误传播和处理。
• • 基础数据结构: 提供了链表、哈希表等经过优化的高性能数据结构。
• • doca_argp: 命令行参数解析库。
• • 允许开发者轻松定义和解析应用程序的启动参数（如 PCI 地址、配置文件路径等），减少样板代码。
• • doca_buf: 高性能内存缓冲区管理。
• • 支持复杂的内存布局（如 Scatter-Gather Lists, SGL），是数据平面处理的核心数据结构。
• • 提供引用计数机制，确保零拷贝场景下的内存安全。

2.2 核心运行时库 (Core Runtime Libraries)

运行时库是 DOCA 的核心，封装了 BlueField DPU 的硬件加速能力，涵盖网络、存储、计算和控制平面。

• • 数据传输与存储
• • DOCA DMA (doca_dma):
• • 提供主机 (Host) 与 DPU 之间、以及 DPU 内部内存的高效直接内存访问。
• • 支持异步操作模式，允许 CPU 在数据搬运期间处理其他任务，显著降低 CPU 占用。
• • DOCA Compress (doca_compress):
• • 利用 DPU 内置的硬件压缩引擎（支持 Deflate, LZ4 等算法）。
• • 相比 CPU 软压缩，提供数倍的吞吐量提升，同时释放 CPU 算力。
• • 网络与流处理
• • DOCA Flow (doca_flow):
• • 提供基于硬件流表的数据包处理管道。
• • 支持复杂的动作链（Match-Action），如修改包头、封装/解封装 (Tunneling)、转发、丢弃等。
• • 是构建软件定义网络 (SDN) 和防火墙应用的基础。
• • 控制平面与通信
• • DOCA Comch (doca_comch):
• • 建立主机与 DPU 之间可靠的控制平面通信通道。
• • 屏蔽了底层的 PCIe/Socket 细节，提供类似于 Socket 的消息收发接口。
• • 适用于配置下发、状态同步和心跳检测等场景。
• • 异构计算
• • DOCA DPA (doca_dpa):
• • 数据路径加速器 (Data Path Accelerator) 接口。
• • 允许开发者编写自定义的内核代码 (Kernel)，运行在 DPU 的轻量级 RISC-V 核心上。
• • 适用于极低延迟的数据包处理或计算密集型的近数据处理任务。

2.3 服务与应用 (Services & Applications)

DOCA 还提供了一系列预构建的服务和参考应用，帮助开发者快速落地。

• • DOCA App Shield (doca_apsh): 利用 DPU 对主机内存进行带外 (Out-of-Band) 监控，实现入侵检测和恶意软件分析。
• • DOCA Firefly: 提供高精度的时间同步服务 (PTP)，适用于金融交易和电信网络。
• • DOCA Telemetry: 收集 DPU 的运行指标和性能数据，集成到 Prometheus/Grafana 等监控系统。

3. 示例代码构建指南

本章节主要介绍如何获取和编译 doca-samples 示例代码。在此之前，请确保您已经拥有 NVIDIA BlueField DPU 硬件，并且已经按照官方文档安装了 DOCA SDK（这是编译和运行示例的前提条件）。

安装资源：

• • NVIDIA DOCA Installation Guide for Linux: 详细的安装指南，包含 Host 和 DPU 端的配置。
• • NVIDIA DOCA Developer Guide: 开发环境搭建与 SDK 使用说明。

3.1 获取示例代码

DOCA 提供了丰富的示例代码，托管在 GitHub 上。首先，克隆 doca-samples 仓库：

git clone https://github.com/NVIDIA-DOCA/doca-samples.git
cd doca-samples

3.2 编译环境准备

DOCA 使用 meson 和 ninja 作为构建系统。请确保您的开发环境中已安装这些工具。

3.3 编译应用程序

参考应用程序位于 applications 目录下。编译步骤如下：

1. 1. 进入应用程序目录：

   cd applications

2. 2. 配置构建目录（默认使用 Debug 模式）：

   meson /tmp/build

   注意：默认编译为 Debug 模式，包含调试符号且未优化。如果需要 Release 模式，请查阅 Meson 文档配置优化选项。

3. 3. 开始编译：

   ninja -C /tmp/build

4. 4. 编译完成后，二进制文件将位于 /tmp/build/<application_name>/ 目录下。

3.4 开发者配置

如果需要开启 DOCA 的追踪日志 (Trace Log) 以进行深度调试，可以在配置 Meson 时添加参数：

meson /tmp/build -Denable_trace_log=true

4. 开发环境与调试指南

4.1 编程语言支持

DOCA 提供了多语言的开发支持，以适应不同的应用场景。

4.1.1 C 语言 (Core)

DOCA SDK 的核心库（如 doca_dma, doca_flow, doca_comch）均提供标准的 C API。这是开发高性能数据平面应用（如 LMCache 存储引擎）的首选语言，能提供对硬件最细粒度的控制和最低的延迟。

4.1.2 Python (Management & Scripts)

虽然核心数据路径通常使用 C 开发，但 DOCA 提供了部分 Python 绑定和工具，适用于管理平面、自动化脚本和快速原型验证。

• • PyDOCA: 部分 DOCA 库提供 Python 绑定。
• • 辅助工具: 如 doca_devemu 示例中包含 rpc_nvmf_doca.py 脚本，用于通过 RPC 配置 SPDK 后端。

4.1.3 DOCA DPL (P4)

DPL (DOCA Pipeline Language) 是一种基于 P4-16 的领域特定语言，专用于编写 BlueField DPU 的数据平面流水线。

• • 适用场景: 软件定义网络 (SDN)、自定义包处理逻辑。
• • 编译器 (dplp4c): 将 P4 代码编译为 DPU 硬件可执行的配置。

  dplp4c.sh --target doca my_program.p4

• • 开发流程: 编写 P4 代码 -> 使用 dplp4c 编译 -> 通过 DPL Runtime Service 加载到 DPU。

4.2 性能评测工具 (doca_bench)

doca_bench 是一个通用的性能基准测试工具，用于评估 DOCA API 在不同配置下的吞吐量和延迟。

• • 基本用法:

  doca_bench --csv-output-file /tmp/results.csv --latency-bucket-range 0,100 ...

• • 关键参数:
• • --csv-output-file <path>: 将测试结果输出为 CSV 文件，便于后续分析。
• • --csv-append-mode: 追加模式，适合批量运行测试并汇总结果。
• • --latency-bucket-range <start,width>: 自定义延迟直方图的桶范围，用于精细化分析长尾延迟。

4.3 Flow 调优工具 (doca_flow_tune)

doca_flow_tune 用于分析和优化 doca_flow 应用程序的规则下发和匹配性能。它包含 DPU 端的 Server 和 Host 端的 CLI 工具。

• • 主要模式:

1. 1. Monitor (monitor): 实时监控软件 KPI 和硬件计数器。

   doca_flow_tune monitor background

2. 2. Analyze (analyze): 分析 Flow 管道结构，检测潜在瓶颈。

   doca_flow_tune analyze export --file-name pipeline_dump.json

3. 3. Visualize (visualize): 将导出的 JSON 描述转换为 Mermaid 图表，直观展示流表层级。

   doca_flow_tune visualize --pipeline-desc pipeline_dump.json --file-name flow_graph.mmd

   生成的 .mmd 文件可以使用 Mermaid Live Editor 渲染为流程图。

4.4 DPA 调试 (doca-dpa-gdb)

针对运行在 RISC-V 核心上的 DPA 程序，DOCA 提供了专用的 GDB Server 工具。

• • 功能: 支持断点、单步执行、查看寄存器和内存。
• • 限制:
• • 不支持捕获 Fatal Errors。
• • 不支持访问 Window 内存区域。
• • 需配合 Host 端的 GDB 客户端使用。
• • 使用方式:
  在 DPU 上启动 Server，然后使用 GDB 远程连接进行调试。
