CacheBlend 技术详解：RAG 场景下的 KV Cache 动态融合机制与源码剖析
GrissomFI约 11 分钟本文档旨在深入剖析 CacheBlend 技术在 LMCache 项目中的工程实现。基于 EuroSys '25 论文 CacheBlend: Fast Large Language Model Serving for RAG with Cached Knowledge Fusion 的理论基础，本文将结合 LMCache 源码，详细解读如何通过“选择性重算与融合”机制，在检索增强生成 (RAG) 场景下突破 Prefix Caching 的限制，实现非前缀 KV Cache 的高效复用与推理加速。
1. 论文核心思想概述
论文标题: CacheBlend: Fast Large Language Model Serving for RAG with Cached Knowledge Fusion (arXiv:2405.16444)
会议: EuroSys ‘25
代码: GitHub - LMCache
1.1 导论与背景
在检索增强生成 (RAG) 等现代 LLM 应用中，为了确保回复的准确性和一致性，模型输入通常由用户查询 (Query) 和多个检索到的文本块 (Chunks) 拼接而成。这些文本块为模型提供了必要的领域知识或上下文信息。然而，随着上下文长度的增加，这种模式给 LLM 推理系统带来了严峻的性能挑战。
RAG 场景面临的核心矛盾:
1. 极高的 Prefill 开销 (High TTFT):
LLM 的 Prefill 阶段计算复杂度随序列长度呈超线性增长。处理长上下文（例如 4000+ tokens）需要消耗大量的 GPU 算力与时间，导致用户面临极高的首字延迟 (Time-to-First-Token, TTFT)。例如，在 NVIDIA A40 GPU 上，Llama-2-70B 处理 4000 tokens 可能需要数秒钟，严重影响交互体验。2. 动态位置的文本复用 (Reuse at Arbitrary Positions):
在 RAG 场景中，相同的文档块（Chunk）经常被不同的查询复用，但它们在 Prompt 中的位置通常是不固定的。它们可能作为前缀出现，也可能被拼接在其他上下文之后。3. 现有缓存技术的局限性 (Failure of Prefix Caching):
现有的 Prefix Caching 技术存在严格限制：它要求被复用的文本必须位于输入的最前端（前缀）。对于 RAG 中常见的“非前缀复用”（Non-Prefix Reuse）场景，由于 Token 的 KV 值依赖于前序上下文（Cross-Attention），直接复用会导致严重的计算错误。这使得 RAG 系统难以享受到 KV Cache 复用带来的性能红利。
1.2 核心挑战：Cross-Attention 的影响
现有的 KV Cache 复用技术（如 Prefix Caching）存在严重局限性：它们要求被复用的文本必须严格位于输入的最前端（前缀）。
然而，在 RAG 中，文档块的位置可能是任意的。根据 Transformer 的 Self-Attention 机制，一个 Token 的 KV 值不仅取决于其自身的 Embedding，还取决于它与所有前序 Token 的交互（Cross-Attention）。
一旦文本块的位置发生变化（例如从前缀变为中间部分），其前序上下文改变，导致预计算的 KV Cache 失效。直接复用这些 KV Cache 会导致严重的精度损失，生成完全错误的回复。

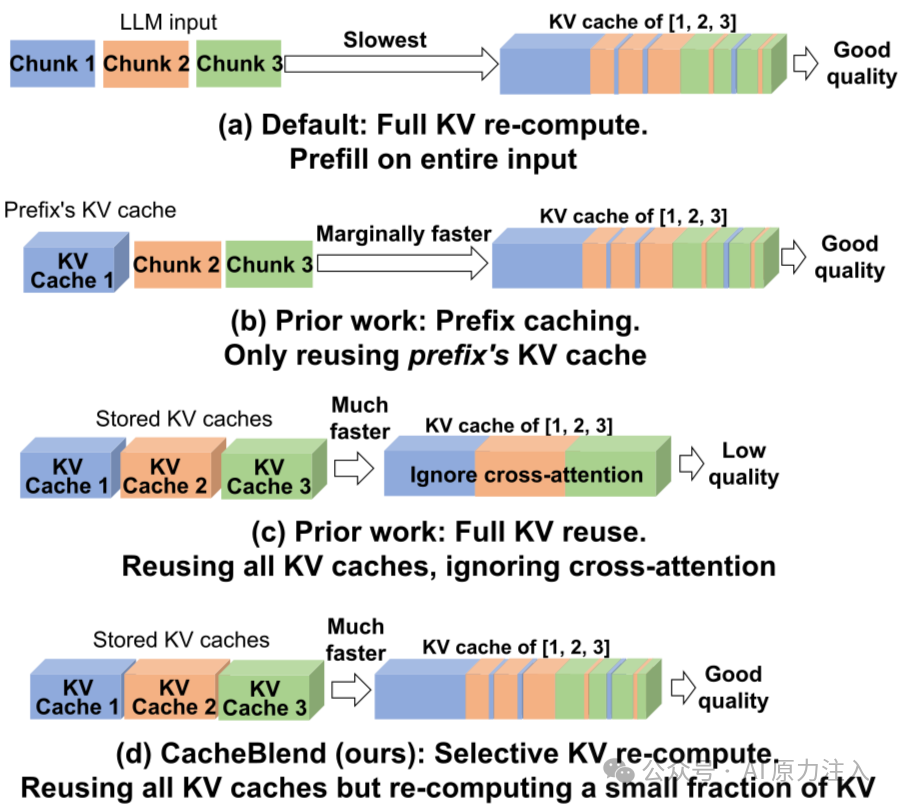

1.3 CacheBlend 解决方案
为了解决上述挑战，CacheBlend 提出了一种选择性重算与融合 (Selective Recomputation & Fusion) 机制。该机制的核心思想是：以极小的计算代价（重算少量关键 Token），换取对非前缀 KV Cache 的高精度复用。
关键洞察 (Key Insight):
尽管 Cross-Attention 使得 Token 的 KV 值依赖于前文，但研究表明这种依赖具有稀疏性：绝大多数 Token 的 KV 值对上下文变化不敏感，仅有少部分“关键 Token”（通常是注意力机制中的 Hub Token 或语义转折点）的 KV 值会发生剧烈漂移。
基于此，CacheBlend 设计了三阶段处理流程：
1. 全量检索与融合 (Full Retrieval & Fusion):
系统首先假设所有 Token 的 KV Cache 都是可用的，直接从存储后端（如磁盘/网络）检索并加载预计算好的 KV Cache。无论文本块在当前 Prompt 中处于何种位置，都将其视为初始状态。2. 动态差异检测 (Dynamic Divergence Detection):
为了识别受上下文影响最大的 Token，CacheBlend 会在推理的早期层（Check Layer，通常为 Layer 1）执行一次“全量计算+比对”：
• 差异计算: 计算当前上下文下生成的 Key 值与检索到的旧 Key 值之间的 L2 距离。 • 关键 Token 筛选: 根据差异大小，动态选取 Top-K 个（如 15%）偏差最大的 Token 作为“重算集合”。
在后续层中，系统仅对筛选出的关键 Token 进行 KV 重算（理想情况下），并将新计算的 KV 值“打补丁”到检索到的 Cache 中。最终，Attention 层使用的是一个混合了“大部分旧值”和“少部分新值”的 KV Cache，从而在保持高精度的同时显著减少了计算量。
1.4 性能收益
通过这种机制，CacheBlend 在保证生成质量（Perplexity 和任务准确率与全量计算相当）的前提下，显著提升了推理性能：
• TTFT 降低: 相比全量重算，首字延迟降低 2.2x - 3.3x。 • 吞吐量提升: 推理吞吐量提升 2.8x - 5x。 • 存储与计算权衡: 允许利用较慢但容量大的存储介质（如 CPU 内存/磁盘）存储海量 KV Cache，通过计算（重算部分 Token）换取 I/O 带宽的节省。

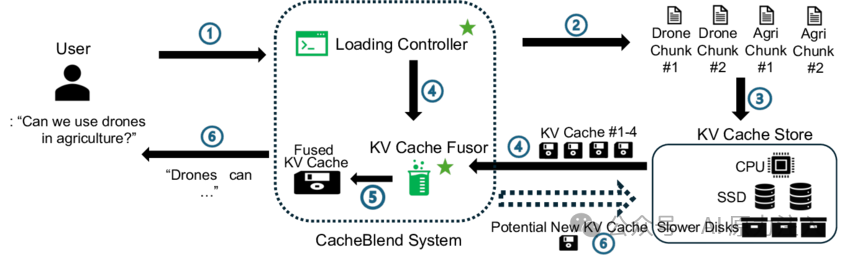

2. 架构设计与实现原理
LMCache 在 lmcache/v1/compute/blend/ 模块中完整实现了 CacheBlend 的核心算法。其架构设计不仅关注算法本身的正确性，还深度优化了工程实现，特别是与 vLLM 推理引擎的耦合以及 I/O 流水线的调度。
2.1 核心组件与架构
LMCache 的 CacheBlend 实现采用高度模块化的设计，将计算逻辑（Blender）与存储逻辑（Cache Engine）解耦，并通过元数据（Metadata）进行状态同步。整个架构旨在实现计算与 I/O 的最大化重叠（Overlap），从而在不阻塞 GPU 推理的前提下完成复杂的 KV Cache 融合操作。
以下是该系统的核心组件及其职责：
• LMCBlender ( blender.py): 核心控制器。• 负责协调 GPU 计算（通过 vllm_model）和存储 I/O（通过cache_engine）。• 维护混合状态 ( LMCBlendMetadata)。• LMCBlendCommonMetadata ( metadata.py): 静态配置元数据。• 存储 check_layers,recomp_ratios,thresholds等全局配置。• LMCBlendMetadata ( metadata.py): 动态运行时元数据。• 存储当前请求的 imp_indices(关键 Token 索引)、positions(位置信息) 等。• 在层与层之间传递状态（例如第 1 层计算出的 imp_indices会被后续层复用）。• Layerwise Pipeline: • 将模型的层级计算抽象为生成器 (Generator)，实现细粒度的 I/O 与计算重叠。
2.2 关键配置参数
LMCache 通过 LMCacheEngineConfig (config.py) 管理 CacheBlend 相关配置，并在初始化时进行校验：
• enable_blending: 总开关。开启后会强制设置save_unfull_chunk=True，确保未满的 Chunk 也能被保存和复用（这对于 RAG 场景的不定长文本块至关重要）。• blend_check_layers: 差异检测层列表（如[1]）。• blend_recompute_ratios: 重算比例列表（如[0.15]）。• blend_min_tokens: 触发 Blending 的最小 Token 数（默认 256）。避免对过短的文本进行复杂的混合操作。• blend_thresholds: (Future) 基于阈值的动态重算策略配置。
2.3 初始化与模型推断
LMCBlender 在初始化阶段会根据 vLLM 的模型结构构建一个“层级化模型执行器”。
# blender.py L24-L50
def __init__(self, cache_engine, gpu_connector, vllm_model, config):
# ...
# 1. 推断模型结构，构建支持逐层执行的 Wrapper
# enable_sparse 支持稀疏注意力 (Sparse Attention)
self.layerwise_model = infer_model_from_vllm(vllm_model, self, enable_sparse)
# 2. 加载静态配置
self.common_metadata = LMCBlendCommonMetadata(
check_layers=config.blend_check_layers,
recomp_ratios=config.blend_recompute_ratios,
thresholds=config.blend_thresholds,
)
# 3. 初始化动态元数据容器
self.metadata = LMCBlendMetadata(...)2.4 核心逻辑：Process QKV
process_qkv 是 CacheBlend 算法的执行主体，它被注入到模型的 Attention 计算层中。
关键步骤解析：
1. 位置编码 (Rotary Embedding):
在计算差异之前，必须先对 Q/K 进行旋转位置编码 (RoPE)。这是因为存储在 Cache 中的old_k通常是经过 RoPE 处理的。# blender.py L86
q, k = attn_layer.rotary_emb(self.metadata.positions, q, k)2. 差异检测 (Diff Calculation):
在 Check Layer（如第 1 层），计算新旧 Key 的 L2 距离（的平方）。# blender.py L88-L91
if layer_id in self.common_metadata.check_layers:
diff_k = torch.sum(
(k.to(torch.float32) - old_k.to(torch.float32)) ** 2, dim=[1]
)3. Top-K 选择 (Token Selection):
根据配置的recomp_ratios选取误差最大的 Token，并确保至少选取 1 个且索引有序。# blender.py L97-L101
topk_num = int(total_len * self.common_metadata.recomp_ratios[0])
topk_num = max(topk_num, 1) # 至少重算 1 个 Token
top_indices = torch.topk(diff_k, k=topk_num).indices
top_indices, _ = torch.sort(top_indices) # 保持索引有序
# 更新元数据，供后续层使用
self.metadata.imp_indices = top_indices注意: 代码中存在 TODO
remove [0] hardcode，表明目前仅支持单一比例配置，未来可能支持逐层动态比例。4. 混合 (Blending):
使用 In-place Update 更新old_k/old_v。# blender.py L115-L117
if self.metadata.imp_indices is not None:
old_k[self.metadata.imp_indices] = k
old_v[self.metadata.imp_indices] = v
# 返回混合后的结果
return q, old_k, old_v, ...
2.5 流水线调度：Blend Layer
blend_layer 函数展示了 LMCache 如何利用 Python 生成器实现精细的流水线控制，通过 I/O 与计算的重叠（Overlap）最大化吞吐量。
# blender.py L124-L150
def blend_layer(
self,
tokens: torch.Tensor,
mask: Optional[torch.Tensor] = None,
**kwargs,
):
"""
Perform layerwiese retrieve + blending.
"""
# 1. 创建计算和 I/O 的生成器
layerwise_model_executor = self.layerwise_model.compute_layer(tokens)
layerwise_retriever = self.cache_engine.retrieve_layer(tokens, mask, **kwargs)
# 2. 预取第一层 (Prefetch)
# 启动第 0 层的 KV 检索
next(layerwise_retriever)
yield
# 3. 交替执行 (Interleaving)
for i in range(self.num_layers):
# 触发下一层的 I/O (非阻塞/异步)
# 当计算第 i 层时，预取第 i+1 层的 KV Cache
next(layerwise_retriever)
# 执行当前层的计算 (包含 process_qkv)
next(layerwise_model_executor)
yield
# 4. 尾部清理
# 完成最后一次检索生成器的迭代
next(layerwise_retriever)
# 清理动态元数据（如 imp_indices），为下一次请求做准备
self.metadata.clean()
yield设计亮点:
• 隐藏 I/O 延迟: 采用了典型的流水线并行思想。在 GPU 密集计算第 i层时，CPU/IO 线程并发地从存储后端检索第i+1层的数据。理想情况下，I/O 延迟被计算时间完全掩盖。• 状态管理: self.metadata在层间共享，确保 Check Layer 选出的imp_indices能正确应用到后续所有层。• 生成器控制: 通过 yield暂停和恢复执行，使得外部调度器（如LMCBlender.blend）能够精确控制每一层的执行节奏，并与 vLLM 的调度循环无缝对接。
3. 如何在 LMCache 中使用 CacheBlend
要使用 CacheBlend 功能，用户需要配置 LMCache 并在构建 Prompt 时遵循特定的格式（插入分隔符）。以下结合 examples/blend_kv_v1/blend.py 示例进行说明。
3.1 环境配置
可以通过环境变量或 YAML 配置文件开启 CacheBlend。
方式一：环境变量：
# 启用 Blending 功能
export LMCACHE_ENABLE_BLENDING="True"
# 启用层级传输 (Blending 的基础，必须开启)
export LMCACHE_USE_LAYERWISE="True"
# 指定 Chunk 之间的分隔符 (用于逻辑切分)
# 注意：这个字符串需要和 Prompt 中实际插入的分隔符一致
export LMCACHE_BLEND_SPECIAL_STR=" # # "
# 指定在第几层进行差异检测 (通常为 1)
export LMCACHE_BLEND_CHECK_LAYERS="1"
# 指定重算 Token 的比例 (如 0.15 表示重算 15% 的 Token)
export LMCACHE_BLEND_RECOMPUTE_RATIOS="0.15"方式二：YAML 配置文件：
创建 lmcache_config.yaml (参考 examples/blend_kv/example_blending.yaml):
chunk_size: 256
local_device: "cpu"
# Enables KV blending
enable_blending: True
# 必须开启 Layerwise 传输以支持 Blending
use_layerwise: True
# Blending 详细配置
blend_check_layers: [1]
blend_recompute_ratios: [0.15]
blend_special_str: " # # "3.2 代码示例
在使用 vLLM 进行推理时，需要手动在不同的文档块（Chunks）之间插入配置好的分隔符（LMCACHE_BLEND_SPECIAL_STR），以便 LMCache 识别边界。
以下代码片段展示了如何构建支持 CacheBlend 的 Prompt：
# 引用自 examples/blend_kv_v1/blend.py
# 1. 获取分隔符 Token (必须与环境变量 LMCACHE_BLEND_SPECIAL_STR 一致)
# 注意：这里 [1:] 是为了去除 tokenizer 自动添加的 BOS token (如果存在)
blend_special_str_token = tokenizer.encode(" # # ")[1:]
# 2. 构建 Prompt
# 格式: <SysPrompt> <Separator> <Chunk1> <Separator> <Chunk2> ...
prompt_token_ids = (
sys_prompt_tokens
+ blend_special_str_token
+ chunk1_tokens
+ blend_special_str_token
+ chunk2_tokens
+ blend_special_str_token
+ user_query_tokens
)
# 3. 发送给 vLLM
llm.generate(prompts={"prompt_token_ids": prompt_token_ids}, ...)3.3 运行逻辑验证
参考 examples/blend_kv_v1/blend.py 的逻辑，CacheBlend 的生效流程如下：
1. 初始化: 启动 vLLM 引擎，并配置 KVTransferConfig以启用 LMCache。2. 首次请求 (Chunk Cache Warmup): 发送包含 Chunk1 + Chunk2的 Prompt。LMCache 会计算并缓存这些 Chunk 的 KV。3. 位置变化请求: 发送包含 Chunk2 + Chunk1(顺序颠倒) 的 Prompt。4. 触发 Blending: LMCache 会自动检测到 Chunk 内容已缓存但位置发生了变化，触发“选择性重算与融合”逻辑，从而加速推理并降低 TTFT。
4. 总结
CacheBlend 是 LMCache 为应对 RAG 场景中复杂多变的 KV Cache 复用需求而提出的一项关键技术。通过本文的源码分析，我们可以看到 LMCache 如何将学术论文中的理论创新转化为高效的工程实现：
1. 突破 Prefix Caching 限制: CacheBlend 通过“选择性重算与融合”机制，成功解决了非前缀（Non-Prefix）Chunk 因 Cross-Attention 导致的 KV 失效问题，使得 RAG 系统可以灵活地复用任意位置的文档块缓存。 2. 高效的工程架构:
• LMCBlender 控制器: 作为核心大脑，协调了差异检测、Token 选择和混合更新的全过程。 • In-place Update: 采用原地更新策略，最大限度地复用已加载的 KV 数据，仅对关键 Token 进行“修补”，极大地节省了计算资源。 • Layerwise Pipeline: 将混合逻辑深度嵌入到 I/O 流水线中，实现了计算与数据加载的完美重叠，掩盖了 I/O 延迟。
• 提供了环境变量和 YAML 两种配置方式，方便用户集成。 • 通过特定的分隔符机制，让开发者能够以极低的侵入性改造现有的 Prompt 构建流程。
• 源码中预留的 TODO（如基于阈值的动态重算、逐层差异化比例）表明 CacheBlend 仍有进一步优化的空间，未来可能会引入更智能的自适应策略，以在更复杂的场景下平衡精度与性能。
总而言之，CacheBlend 不仅是 LMCache 的一项高级特性，更是 RAG 推理优化的重要里程碑。它在保证生成质量的前提下，通过巧妙的计算与存储权衡，显著降低了首字延迟 (TTFT) 并提升了系统吞吐量，为构建高性能、低成本的 RAG 服务提供了强有力的支持。
