Sentinel Java客户端限流原理解析｜得物技术

在一个生产环境中，服务节点通常暴露了成百上千个 HTTP 接口对外提供服务。为了保证系统的稳定性，核心 HTTP 接口往往需要配置限流规则。给 HTTP 接口配置限流，可以防止突发或恶意的高并发请求耗尽服务器资源（如 CPU、内存、数据库连接等），从而避免服务崩溃或引发雪崩效应。

基础示例

假设我们有下面这样一个 HTTP 接口，需要给它配置限流规则：

@RestController@RequiredArgsConstructor@RequestMapping("/demo")public class DemoController {    @RequestMapping("/hello")    @SentinelResource("test_sentinel")    public String hello() {        return "hello world";    }}

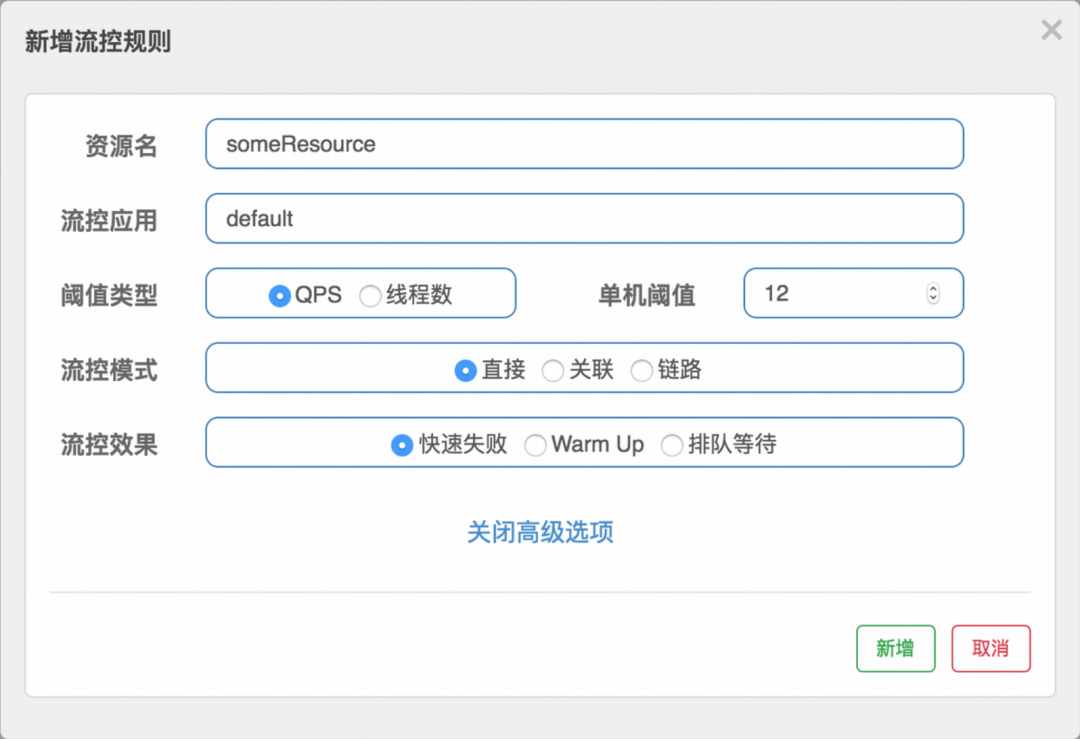

使用起来非常简单。首先我们可以选择给接口加上 @SentinelResource 注解（也可以不加，如果不加 Sentinel 客户端会使用请求路径作为资源名，详细原理在后面章节讲解），然后到流控控制台给该资源配置流控规则即可。

限流规则的生效，是从限流规则的加载开始的。聚焦到客户端的 RuleLoader 类，可以看到它支持了多种规则的加载：

• 流控规则；

• 集群限流规则；

• 熔断规则；

• ......

RuleLoader 核心逻辑

RuleLoader 类的核心作用是将这些规则加载到缓存中，方便后续使用：

public class RuleLoader {    /**     * 加载所有 Sentinel 规则到内存缓存     *     * @param sentinelRules 包含各种规则的配置对象     */    public static void loadRule(SentinelRules sentinelRules) {        if (sentinelRules == null) {            return;        }        // 加载流控规则        FlowRuleManager.loadRules(sentinelRules.getFlowRules());        // 加载集群流控规则        RuleManager.loadClusterFlowRule(sentinelRules.getFlowRules());        // 加载参数流控规则        ParamFlowRuleManager.loadRules(sentinelRules.getParamFlowRules());        // 加载参数集群流控规则        RuleManager.loadClusterParamFlowRule(sentinelRules.getParamFlowRules());        // 加载熔断规则        DegradeRuleManager.loadRules(sentinelRules.getDegradeRules());        // 加载参数熔断规则        ParamDegradeRuleManager.loadRules(sentinelRules.getParamDegradeRules());        // 加载系统限流规则        SystemRuleManager.loadRules(sentinelRules.getSystemRules());    }}

流控规则加载详情

以流控规则的加载为例深入FlowRuleManager.loadRules 方法可以看到其完整的加载逻辑：

public static void loadRules(List<FlowRule> rules) {    // 通过动态配置属性更新规则值    currentProperty.updateValue(rules);}

updateValue 方法负责通知所有监听器配置变更：

public boolean updateValue(T newValue) {    // 如果新旧值相同，无需更新    if (isEqual(value, newValue)) {        return false;    }    RecordLog.info("[DynamicSentinelProperty] Config will be updated to: " + newValue);    // 更新配置值    value = newValue;    // 通知所有监听器配置已更新    for (PropertyListener<T> listener : listeners) {        listener.configUpdate(newValue);    }    return true;}

FlowPropertyListener 是流控规则变更的具体监听器实现：

private static final class FlowPropertyListener implements PropertyListener<List<FlowRule>> {    @Override    public void configUpdate(List<FlowRule> value) {        // 构建流控规则映射表（按资源名分组）        Map<String, List<FlowRule>> rules = FlowRuleUtil.buildFlowRuleMap(value);        if (rules != null) {            // 清空旧规则            flowRules.clear();            // 加载新规则            flowRules.putAll(rules);        }        RecordLog.info("[FlowRuleManager] Flow rules received: " + flowRules);    }}

在 Sentinel 中，所有的资源都对应一个资源名称和一个 Entry。Entry 可以通过对主流框架的适配自动创建，也可以通过注解的方式或调用 API 显式创建。Entry 是限流的入口类，通过 @SentinelResource 注解的限流本质上也是通过 AOP 的方式进行了对 Entry 类的调用。

Entry 的编程范式

Entry 类的标准使用方式如下：

// 资源名可使用任意有业务语义的字符串，比如方法名、接口名或其它可唯一标识的字符串try (Entry entry = SphU.entry("resourceName")) {    // 被保护的业务逻辑    // do something here...} catch (BlockException ex) {    // 资源访问阻止，被限流或被降级    // 在此处进行相应的处理操作}

Servlet Filter 拦截逻辑

对于一个 HTTP 资源，在没有显式标注 @SentinelResource 注解的情况下，会有一个 Servlet Filter 类 SentinelServletFilter 统一进行拦截：

public class SentinelServletFilter implements Filter {    @Override    public void doFilter(ServletRequest request, ServletResponse response, FilterChain chain)            throws IOException, ServletException {        HttpServletRequest sRequest = (HttpServletRequest) request;        Entry urlEntry = null;        try {            // 获取并清理请求路径            String target = FilterUtil.filterTarget(sRequest);            // 统一 URL 清理逻辑            // 对于 RESTful API，必须对 URL 进行清理（例如将 /foo/1 和 /foo/2 统一为 /foo/:id），            // 否则上下文和资源的数量会超过阈值            SentinelUrlCleaner urlCleaner = SentinelUrlCleaner.SENTINEL_URL_CLEANER;            if (urlCleaner != null) {                target = urlCleaner.clean(sRequest, target);            }            // 如果请求路径不为空且非安全扫描，则进入限流逻辑            if (!StringUtil.isEmpty(target) && !isSecScan) {                // 解析来源标识（用于来源限流）                String origin = parseOrigin(sRequest);                // 确定上下文名称                String contextName = webContextUnify                    ? WebServletConfig.WEB_SERVLET_CONTEXT_NAME                    : target;                // 使用 WEB_SERVLET_CONTEXT_NAME 作为当前 Context 的名字                ContextUtil.enter(contextName, origin);                // 根据配置决定是否包含 HTTP 方法                if (httpMethodSpecify) {                    String pathWithHttpMethod = sRequest.getMethod().toUpperCase() + COLON + target;                    // 实际进入到限流统计判断逻辑，资源名是 "方法:路径"                    urlEntry = SphU.entry(pathWithHttpMethod, ResourceTypeConstants.COMMON_WEB, EntryType.IN);                } else {                    // 实际进入到限流统计判断逻辑，资源名是请求路径                    urlEntry = SphU.entry(target, ResourceTypeConstants.COMMON_WEB, EntryType.IN);                }            }            // 继续执行后续过滤器            chain.doFilter(request, response);        } catch (BlockException e) {            // 处理被限流的情况            HttpServletResponse sResponse = (HttpServletResponse) response;            // 返回限流页面或重定向到其他 URL            WebCallbackManager.getUrlBlockHandler().blocked(sRequest, sResponse, e);        } catch (IOException | ServletException | RuntimeException e2) {            // 记录异常信息用于统计            Tracer.traceEntry(e2, urlEntry);            throw e2;        } finally {            // 释放 Entry 资源            if (urlEntry != null) {                urlEntry.exit();            }            // 退出当前上下文            ContextUtil.exit();        }    }}

如果在接口上标注了 @SentinelResource 注解，还会有另外的逻辑处理。Sentinel 定义了一个单独的 AOP 切面 SentinelResourceAspect 专门用于处理注解限流。

SentinelResource 注解定义

先来看看 @SentinelResource 注解的完整定义：

@Target({ElementType.METHOD, ElementType.TYPE})@Retention(RetentionPolicy.RUNTIME)@Inheritedpublic @interface SentinelResource {    /**     * Sentinel 资源的名称（即资源标识）     * 必填项，不能为空     */    String value() default "";    /**     * 资源的入口类型（入站 IN 或出站 OUT）     * 默认为出站（OUT）     */    EntryType entryType() default EntryType.OUT;    /**     * 资源的分类（类型）     * 自 1.7.0 版本起支持     */    intresourceType() default 0;    /**     * 限流或熔断时调用的 block 异常处理方法的名称     * 默认为空（即不指定）     */    String blockHandler() default "";    /**     * blockHandler 所在的类     * 如果与原方法不在同一个类，需要指定此参数     */    Class<?>[] blockHandlerClass() default {};    /**     * 降级（fallback）方法的名称     * 默认为空（即不指定）     */    String fallback() default "";    /**     * 用作通用的默认降级方法     * 该方法不能接收任何参数，且返回类型需与原方法兼容     */    String defaultFallback() default "";    /**     * fallback 所在的类     * 如果与原方法不在同一个类，需要指定此参数     */    Class<?>[] fallbackClass() default {};    /**     * 需要被追踪并触发 fallback 的异常类型列表     * 默认为 Throwable（即所有异常都会触发 fallback）     */    Class<? extends Throwable>[] exceptionsToTrace() default {Throwable.class};    /**     * 指定需要忽略的异常类型（即这些异常不会触发 fallback）     * 注意：exceptionsToTrace 和 exceptionsToIgnore 不应同时使用；     * 若同时存在，exceptionsToIgnore 优先级更高     */    Class<? extends Throwable>[] exceptionsToIgnore() default {};}

实际使用示例

下面是一个完整的使用示例，展示了 @SentinelResource 注解的各种配置方式：

@RestControllerpublic class SentinelController {    @Autowired    private ISentinelService service;    @GetMapping(value = "/hello/{s}")    public String apiHello(@PathVariable long s) {        return service.hello(s);    }}public interface ISentinelService {    String hello(long s);}@Service@Slf4jpublic class SentinelServiceImpl implements ISentinelService {    /**     * Sentinel 提供了 @SentinelResource 注解用于定义资源     *     * @param s 输入参数     * @return 返回结果     */    @Override    // value：资源名称，必需项（不能为空）    // blockHandler：对应处理 BlockException 的函数名称    // fallback：用于在抛出异常的时候提供 fallback 处理逻辑    @SentinelResource(value = "hello", blockHandler = "exceptionHandler", fallback = "helloFallback")    public String hello(long s) {        log.error("hello:{}", s);        return String.format("Hello at %d", s);    }    /**     * Fallback 函数     * 函数签名与原函数一致，或加一个 Throwable 类型的参数     */    public String helloFallback(long s) {        log.error("helloFallback:{}", s);        return String.format("Halooooo %d", s);    }    /**     * Block 异常处理函数     * 参数最后多一个 BlockException，其余与原函数一致     */    public String exceptionHandler(long s, BlockException ex) {        // Do some log here.        log.error("exceptionHandler:{}", s);        ex.printStackTrace();        return "Oops, error occurred at " + s;    }}

SentinelResourceAspect 核心逻辑

@SentinelResource 注解由 SentinelResourceAspect 切面处理，核心逻辑如下：

@Aspectpublic class SentinelResourceAspect extends AbstractSentinelAspectSupport {    @Pointcut("@annotation(com.alibaba.csp.sentinel.annotation.SentinelResource)")    public void sentinelResourceAnnotationPointcut() {    }    @Around("sentinelResourceAnnotationPointcut()")    public Object invokeResourceWithSentinel(ProceedingJoinPoint pjp) throws Throwable {        // 获取目标方法        Method originMethod = resolveMethod(pjp);        // 获取注解信息        SentinelResource annotation = originMethod.getAnnotation(SentinelResource.class);        if (annotation == null) {            throw new IllegalStateException("Wrong state for SentinelResource annotation");        }        // 获取资源配置信息        String resourceName = getResourceName(annotation.value(), originMethod);        EntryType entryType = annotation.entryType();        int resourceType = annotation.resourceType();        Entry entry = null;        try {            // 创建限流入口            entry = SphU.entry(resourceName, resourceType, entryType, pjp.getArgs());            // 执行原方法            Object result = pjp.proceed();            return result;        } catch (BlockException ex) {            // 处理被限流异常            return handleBlockException(pjp, annotation, ex);        } catch (Throwable ex) {            // 处理业务异常            Class<? extends Throwable>[] exceptionsToIgnore = annotation.exceptionsToIgnore();            // 优先检查忽略列表            if (exceptionsToIgnore.length > 0 && exceptionBelongsTo(ex, exceptionsToIgnore)) {                throw ex;            }            // 检查异常是否在追踪列表中            if (exceptionBelongsTo(ex, annotation.exceptionsToTrace())) {                traceException(ex);                // 执行 fallback 逻辑                return handleFallback(pjp, annotation, ex);            }            // 没有 fallback 函数可以处理该异常，直接抛出            throw ex;        } finally {            // 释放 Entry 资源            if (entry != null) {                entry.exit(1, pjp.getArgs());            }        }    }    /**     * 处理 BlockException     *     * blockHandler / blockHandlerClass 说明：     * - blockHandler：对应处理 BlockException 的函数名称，可选项     * - blockHandler 函数签名：与原方法相匹配并且最后加一个额外的参数，类型为 BlockException     * - blockHandler 函数默认需要和原方法在同一个类中     * - 若希望使用其他类的函数，则可以指定 blockHandlerClass 为对应的类的 Class 对象     * - 注意：blockHandlerClass 中对应的函数必须为 static 函数，否则无法解析     */    protected Object handleBlockException(ProceedingJoinPoint pjp, SentinelResource annotation, BlockException ex)            throws Throwable {        // 执行 blockHandler 方法（如果配置了的话）        Method blockHandlerMethod = extractBlockHandlerMethod(pjp, annotation.blockHandler(),                annotation.blockHandlerClass());        if (blockHandlerMethod != null) {            Object[] originArgs = pjp.getArgs();            // 构造参数：原方法参数 + BlockException            Object[] args = Arrays.copyOf(originArgs, originArgs.length + 1);            args[args.length - 1] = ex;            try {                // 根据 static 方法与否进行不同的调用                if (isStatic(blockHandlerMethod)) {                    return blockHandlerMethod.invoke(null, args);                }                return blockHandlerMethod.invoke(pjp.getTarget(), args);            } catch (InvocationTargetException e) {                // 抛出实际的异常                throw e.getTargetException();            }        }        // 如果没有 blockHandler，则尝试执行 fallback        return handleFallback(pjp, annotation, ex);    }    /**     * 处理 Fallback 逻辑     *     * fallback / fallbackClass 说明：     * - fallback：fallback 函数名称，可选项，用于在抛出异常的时候提供 fallback 处理逻辑     * - fallback 函数可以针对所有类型的异常（除了 exceptionsToIgnore 里面排除掉的异常类型）进行处理     *     * fallback 函数签名和位置要求：     * - 返回值类型必须与原函数返回值类型一致     * - 方法参数列表需要和原函数一致，或者可以额外多一个 Throwable 类型的参数用于接收对应的异常     * - fallback 函数默认需要和原方法在同一个类中     * - 若希望使用其他类的函数，则可以指定 fallbackClass 为对应的类的 Class 对象     * - 注意：fallbackClass 中对应的函数必须为 static 函数，否则无法解析     */    protected Object handleFallback(ProceedingJoinPoint pjp, String fallback, String defaultFallback,                                    Class<?>[] fallbackClass, Throwable ex) throws Throwable {        Object[] originArgs = pjp.getArgs();        // 执行 fallback 函数（如果配置了的话）        Method fallbackMethod = extractFallbackMethod(pjp, fallback, fallbackClass);        if (fallbackMethod != null) {            // 构造参数：根据 fallback 方法的参数数量决定是否添加异常参数            int paramCount = fallbackMethod.getParameterTypes().length;            Object[] args;            if (paramCount == originArgs.length) {                args = originArgs;            } else {                args = Arrays.copyOf(originArgs, originArgs.length + 1);                args[args.length - 1] = ex;            }            try {                // 根据 static 方法与否进行不同的调用                if (isStatic(fallbackMethod)) {                    return fallbackMethod.invoke(null, args);                }                return fallbackMethod.invoke(pjp.getTarget(), args);            } catch (InvocationTargetException e) {                // 抛出实际的异常                throw e.getTargetException();            }        }        // 如果没有 fallback，尝试使用 defaultFallback        return handleDefaultFallback(pjp, defaultFallback, fallbackClass, ex);    }}

从入口函数开始，我们深入到流控处理的核心逻辑。

入口函数调用链

public class SphU {    /**     * 创建限流入口     *     * @param name 资源名称     * @param resourceType 资源类型     * @param trafficType 流量类型（IN 或 OUT）     * @param args 参数数组     * @return Entry 对象     * @throws BlockException 如果被限流则抛出此异常     */    public static Entry entry(String name, int resourceType, EntryType trafficType, Object[] args)            throws BlockException {        return Env.sph.entryWithType(name, resourceType, trafficType, 1, args);    }    public static Entry entry(String name, EntryType trafficType, int batchCount) throws BlockException {        return Env.sph.entry(name, trafficType, batchCount, OBJECTS0);    }}

public class CtSph implements Sph {    @Override    public Entry entry(String name, EntryType type, int count, Object... args) throws BlockException {        StringResourceWrapper resource = new StringResourceWrapper(name, type);        return entry(resource, count, args);    }    public Entry entry(ResourceWrapper resourceWrapper, int count, Object... args) throws BlockException {        return entryWithPriority(resourceWrapper, count, false, args);    }    /**     * 带优先级的入口方法，这是限流的核心逻辑     */    private Entry entryWithPriority(ResourceWrapper resourceWrapper, int count, boolean prioritized, Object... args)            throws BlockException {        Context context = ContextUtil.getContext();        // 如果上下文数量超过阈值，则不进行规则检查        if (context instanceof NullContext) {            // NullContext 表示上下文数量超过了阈值，这里只初始化 Entry，不进行规则检查            return new CtEntry(resourceWrapper, null, context);        }        // 如果没有上下文，使用默认上下文        if (context == null) {            context = InternalContextUtil.internalEnter(Constants.CONTEXT_DEFAULT_NAME);        }        // 如果全局开关关闭，则不进行规则检查        if (!Constants.ON) {            return new CtEntry(resourceWrapper, null, context);        }        // 获取或创建 ProcessorSlotChain（责任链）        ProcessorSlot<Object> chain = lookProcessChain(resourceWrapper);        /*         * 如果资源（slot chain）数量超过 {@link Constants.MAX_SLOT_CHAIN_SIZE}，         * 则不进行规则检查         */        if (chain == null) {            return new CtEntry(resourceWrapper, null, context);        }        // 创建 Entry 对象        Entry e = new CtEntry(resourceWrapper, chain, context);        try {            // 执行责任链进行规则检查            chain.entry(context, resourceWrapper, null, count, prioritized, args);        } catch (BlockException e1) {            // 如果被限流，释放 Entry 并抛出异常            e.exit(count, args);            throw e1;        } catch (Throwable e1) {            // 这不应该发生，除非 Sentinel 内部存在错误            log.warn("Sentinel unexpected exception,{}", e1.getMessage());        }        return e;    }}

ProcessorSlotChain 功能插槽链

lookProcessChain 方法实际创建了 ProcessorSlotChain 功能插槽链。ProcessorSlotChain 采用责任链模式，将不同的功能（限流、降级、系统保护）组合在一起。

 SlotChain 的获取与创建

SlotChain 的构建

public class DefaultSlotChainBuilder implements SlotChainBuilder {    @Override    public ProcessorSlotChain build() {        ProcessorSlotChain chain = new DefaultProcessorSlotChain();        // 通过 SPI 加载所有 ProcessorSlot 并排序        List<ProcessorSlot> sortedSlotList = SpiLoader.loadPrototypeInstanceListSorted(ProcessorSlot.class);        for (ProcessorSlot slot : sortedSlotList) {            // 只处理继承自 AbstractLinkedProcessorSlot 的 Slot            if (!(slot instanceof AbstractLinkedProcessorSlot)) {                RecordLog.warn("The ProcessorSlot(" + slot.getClass().getCanonicalName() +                    ") is not an instance of AbstractLinkedProcessorSlot, can't be added into ProcessorSlotChain");                continue;            }            // 将 Slot 添加到责任链尾部            chain.addLast((AbstractLinkedProcessorSlot<?>) slot);        }        return chain;    }}

SlotChain 的功能划分

Slot Chain 可以分为两部分：

• 统计数据构建部分（statistic）：负责收集各种指标数据；

• 判断部分（rule checking）：根据规则判断是否限流。

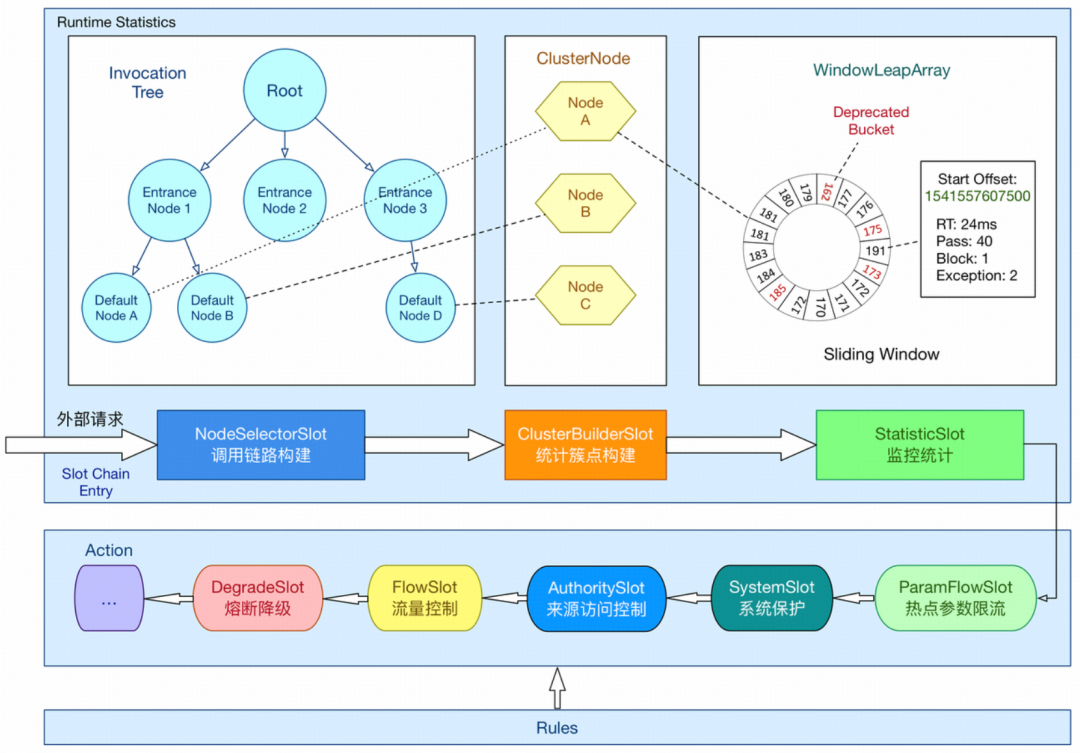

官方架构图很好地解释了各个 Slot 的作用及其负责的部分。目前 ProcessorSlotChain 的设计是一个资源对应一个，构建好后缓存起来，方便下次直接取用。

各 Slot 的执行顺序

以下是 Sentinel 中各个 Slot 的默认执行顺序：

NodeSelectorSlot    ↓ClusterBuilderSlot    ↓StatisticSlot    ↓ParamFlowSlot    ↓SystemSlot    ↓AuthoritySlot    ↓FlowSlot    ↓DegradeSlot

NodeSelectorSlot - 上下文节点选择

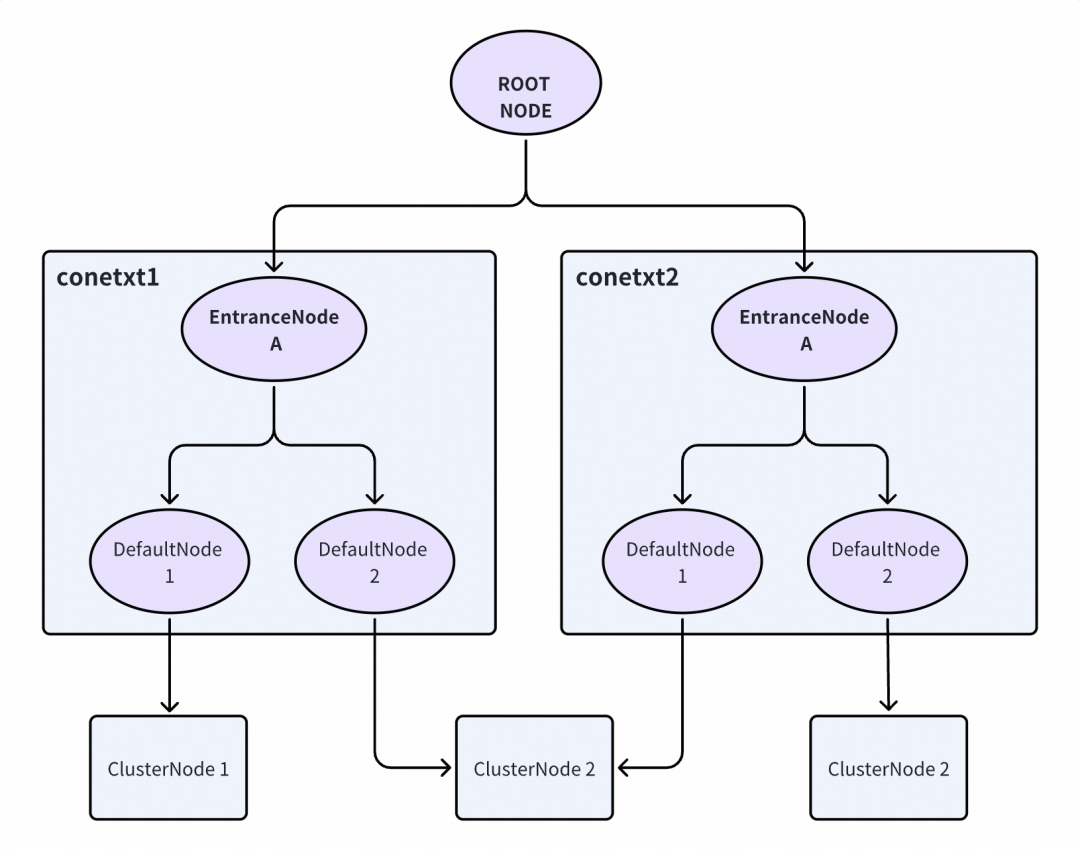

这个功能插槽主要为资源下不同的上下文创建对应的 DefaultNode（实际用于统计指标信息）。解释一下Sentinel中的Node是什么，简单来说就是每个资源统计指标存放的容器，只不过内部由于不同的统计口径（秒级、分钟及）而分别有不同的统计窗口。Node在Sentinel不是单一的结构，而是总体上形成父子关系的树形结构。

不同的调用会有不同的 context 名称，如在当前 MVC 场景下，上下文名为 sentinel_web_servlet_context。

public class NodeSelectorSlot extends AbstractLinkedProcessorSlot<Object> {    /**     * 同一个资源在不同上下文中的 DefaultNode 映射     */    private volatile Map<String, DefaultNode> map = new HashMap<String, DefaultNode>(10);    @Override    public void entry(Context context, ResourceWrapper resourceWrapper, Object obj, int count,                      boolean prioritized, Object... args) throws Throwable {        // 从映射表中获取当前上下文对应的节点        DefaultNode node = map.get(context.getName());        if (node == null) {            // 双重检查锁，保证线程安全            synchronized (this) {                node = map.get(context.getName());                if (node == null) {                    // 创建新的 DefaultNode                    node = new DefaultNode(resourceWrapper, null);                    // 使用写时复制更新缓存                    HashMap<String, DefaultNode> cacheMap = new HashMap<String, DefaultNode>(map.size());                    cacheMap.putAll(map);                    cacheMap.put(context.getName(), node);                    map = cacheMap;                    // 构建调用树                    ((DefaultNode) context.getLastNode()).addChild(node);                }            }        }        // 设置当前上下文的当前节点        context.setCurNode(node);        // 继续执行后续 Slot        fireEntry(context, resourceWrapper, node, count, prioritized, args);    }    @Override    public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {        fireExit(context, resourceWrapper, count, args);    }}

ClusterBuilderSlot - 集群节点构建

这个功能槽主要用于创建 ClusterNode。ClusterNode 和 DefaultNode 的区别是：

• DefaultNode 是特定于上下文的（context-specific）；

• ClusterNode 是不区分上下文的（context-independent），用于统计该资源在所有上下文中的整体数据。

StatisticSlot - 统计插槽

StatisticSlot 是 Sentinel 最重要的类之一，用于根据规则判断结果进行相应的统计操作。

统计逻辑说明

entry 的时候：

• 依次执行后续的判断 Slot；

• 每个 Slot 触发流控会抛出异常（BlockException 的子类）；

• 若有 BlockException 抛出，则记录 block 数据；

• 若无异常抛出则算作可通过（pass），记录 pass 数据。

exit 的时候：

• 若无 error（无论是业务异常还是流控异常），记录 complete（success）以及 RT，线程数 -1。

记录数据的维度：

• 线程数 +1；

• 记录当前 DefaultNode 数据；

• 记录对应的 originNode 数据（若存在 origin）；

• 累计 IN 统计数据（若流量类型为 IN）。

StatisticNode 数据结构

到这里，StatisticSlot 的作用已经比较清晰了。接下来我们需要分析它的统计数据结构。fireEntry 调用向下的节点和之前的方式一样，剩下的节点主要包括：

• ParamFlowSlot；

• SystemSlot；

• AuthoritySlot；

• FlowSlot；

• DegradeSlot；

其中比较常见的是流控和熔断：FlowSlot、DegradeSlot，所以下面我们着重分析 FlowSlot。

这个 Slot 主要根据预设的资源的统计信息，按照固定的次序依次生效。如果一个资源对应两条或者多条流控规则，则会根据如下次序依次检验，直到全部通过或者有一个规则生效为止。

通过这里我们就可以得知，流控规则是通过 FlowRule 来完成的，数据来源是我们使用的流控控制台，也可以通过代码进行设置。

FlowRule 流控规则

每条流控规则主要由三个要素构成：

• grade（阈值类型）：按 QPS（每秒请求数）还是线程数进行限流;

• strategy（调用关系策略）：基于调用关系的流控策略;

• controlBehavior（流控效果）：当 QPS 超过阈值时的流量整形行为。

不管流控规则采用何种流控算法，在底层都需要有支持指标统计的数据结构作为支撑。在 Sentinel 中，用于支撑基于 QPS 等限流的数据结构是 StatisticNode。

StatisticNode 数据结构

ArrayMetric 核心实现

ArrayMetric 是 Sentinel 中数据采集的核心，内部使用了 BucketLeapArray，即滑动窗口的思想进行数据的采集。

public class ArrayMetric implements Metric {    /**     * 滑动窗口数组     */    private final LeapArray<MetricBucket> data;    public ArrayMetric(int sampleCount, int intervalInMs) {        this.data = new OccupiableBucketLeapArray(sampleCount, intervalInMs);    }    public ArrayMetric(int sampleCount, int intervalInMs, boolean enableOccupy) {        if (enableOccupy) {            // 可抢占的滑动窗口，支持借用未来窗口的配额            this.data = new OccupiableBucketLeapArray(sampleCount, intervalInMs);        } else {            // 普通滑动窗口            this.data = new BucketLeapArray(sampleCount, intervalInMs);        }    }}

这里有两种实现：

• **`BucketLeapArray`**：普通滑动窗口，每个时间桶仅记录固定时间窗口内的指标数据；

• **`OccupiableBucketLeapArray`**：扩展实现，支持"抢占"未来时间窗口的令牌或容量，在流量突发时允许借用后续窗口的配额，实现更平滑的限流效果。

BucketLeapArray - 滑动窗口实现

LeapArray 核心属性

LeapArray 是滑动窗口的基础类，其核心属性如下：

WindowWrap 窗口包装器

每个窗口包装器包含三个属性：

滑动窗口工作原理

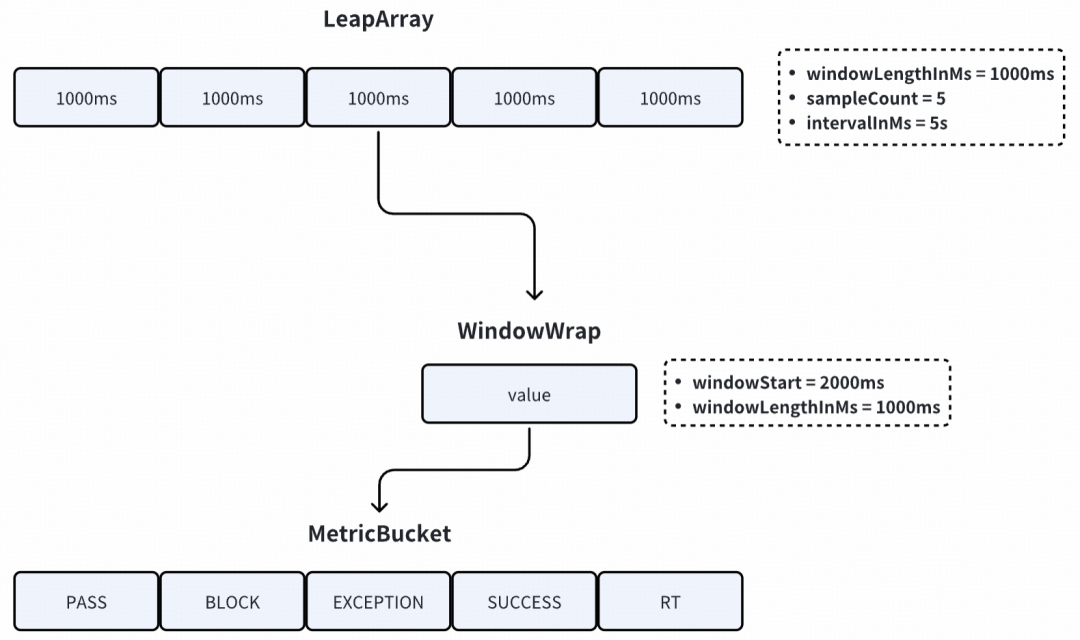

LeapArray 统计数据的基本思路：

• 创建一个长度为 n 的数组，数组元素就是窗口；

• 每个窗口包装了 1 个指标桶，桶中存放了该窗口时间范围内对应的请求统计数据；

• 可以想象成一个环形数组在时间轴上向右滚动；

• 请求到达时，会命中数组中的一个窗口，该请求的数据就会存到命中的这个窗口包含的指标桶中；

• 当数组转满一圈时，会回到数组的开头；

• 此时下标为 0 的元素需要重复使用，它里面的窗口数据过期了，需要重置，然后再使用。

获取当前窗口

LeapArray 获取当前时间窗口的方法：

/** * 获取当前时间戳对应的窗口 * * @return 当前时间的窗口 */public WindowWrap<T> currentWindow() {    return currentWindow(TimeUtil.currentTimeMillis());}/** * 获取指定时间戳对应的窗口（核心方法） * * @param timeMillis 时间戳（毫秒） * @return 对应的窗口 */public WindowWrap<T> currentWindow(long timeMillis) {    if (timeMillis < 0) {        return null;    }    // 计算数组下标    int idx = calculateTimeIdx(timeMillis);    // 计算当前请求对应的窗口开始时间    long windowStart = calculateWindowStart(timeMillis);    // 无限循环，确保能够获取到窗口    while (true) {        // 取窗口        WindowWrap<T> old = array.get(idx);        if (old == null) {            // 第一次使用，创建新窗口            WindowWrap<T> window = new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));            // CAS 操作，确保只初始化一次            if (array.compareAndSet(idx, null, window)) {                // 成功更新，返回创建的窗口                return window;            } else {                // CAS 失败，让出时间片，等待其他线程完成初始化                Thread.yield();            }        } else if (windowStart == old.windowStart()) {            // 命中：取出的窗口的开始时间和本次请求计算出的窗口开始时间一致            return old;        } else if (windowStart > old.windowStart()) {            // 窗口过期：本次请求计算出的窗口开始时间大于取出的窗口            // 说明取出的窗口过期了，需要重置            if (updateLock.tryLock()) {                try {                    // 成功获取锁，更新窗口开始时间，计数器重置                    return resetWindowTo(old, windowStart);                } finally {                    updateLock.unlock();                }            } else {                // 获取锁失败，让出时间片，等待其他线程更新                Thread.yield();            }        } else if (windowStart < old.windowStart()) {            // 异常情况：机器时钟回拨等            // 正常情况不会进入该分支            return new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));        }    }}

数据存储

在获取到窗口之后，就可以存储数据了。ArrayMetric 实现了 Metric 中存取数据的接口方法。

示例：存储 RT（响应时间）

/** * 添加响应时间数据 * * @param rt 响应时间（毫秒） */publicvoidaddRT(long rt) {    // 获取当前时间窗口，data 为 BucketLeapArray    WindowWrap<MetricBucket> wrap = data.currentWindow();    // 计数    wrap.value().addRT(rt);}/** * MetricBucket 的 addRT 方法 * * @param rt 响应时间 */publicvoidaddRT(long rt) {    // 记录 RT 时间对 rt 值    add(MetricEvent.RT, rt);    // 记录最小响应时间（非线程安全，但没关系）    if (rt < minRt) {        minRt = rt;    }}/** * 通用的计数方法 * * @param event 事件类型 * @param n 增加的数量 * @return 当前桶 */public MetricBucket add(MetricEvent event, long n) {    counters[event.ordinal()].add(n);    return this;}

数据读取

示例：读取 RT（响应时间）

/** * 获取总响应时间 * * @return 总响应时间 */publiclongrt() {    // 触发当前窗口更新（处理过期窗口）    data.currentWindow();    long rt = 0;    // 取出所有的 bucket    List<MetricBucket> list = data.values();    for (MetricBucket window : list) {        rt += window.rt(); // 求和    }    return rt;}/** * 获取所有有效的窗口 * * @return 有效窗口列表 */publicList<T> values() {    return values(TimeUtil.currentTimeMillis());}/** * 获取指定时间之前的所有有效窗口 * * @param timeMillis 时间戳 * @return 有效窗口列表 */publicList<T> values(long timeMillis) {    if (timeMillis < 0) {        return new ArrayList<T>(); // 正常情况不会到这里    }    int size = array.length();    List<T> result = new ArrayList<T>(size);    for (int i = 0; i < size; i++) {        WindowWrap<T> windowWrap = array.get(i);        // 过滤掉没有初始化过的窗口和过期的窗口        if (windowWrap == null || isWindowDeprecated(timeMillis, windowWrap)) {            continue;        }        result.add(windowWrap.value());    }    return result;}/** * 判断窗口是否过期 * * @param time 给定时间（通常是当前时间） * @param windowWrap 窗口包装器 * @return 如果过期返回 true */public boolean isWindowDeprecated(long time, WindowWrap<T> windowWrap) {    // 给定时间与窗口开始时间超过了一个采集周期    return time - windowWrap.windowStart() > intervalInMs;}

OccupiableBucketLeapArray - 可抢占窗口

为什么需要 OccupiableBucketLeapArray？

假设一个资源的访问 QPS 稳定是 10，请求是均匀分布的：

• 在时间 0.0-1.0 秒区间中，通过了 10 个请求；

• 在 1.1 秒的时候，观察到的 QPS 可能只有 5，因为此时第一个时间窗口被重置了，只有第二个时间窗口有值；

当在秒级统计的情形下，用 BucketLeapArray 会有 0~50%的数据误这时就要用 OccupiableBucketLeapArray 来解决这个问题。

OccupiableBucketLeapArray 实现

从上面我们可以看到在秒级统计 rollingCounterInSecond 中，初始化实例时有两种构造参数：

public class OccupiableBucketLeapArray extends LeapArray<MetricBucket> {    /**     * 借用未来窗口的数组     */    private final FutureBucketLeapArray borrowArray;    public OccupiableBucketLeapArray(int sampleCount, int intervalInMs) {        super(sampleCount, intervalInMs);        // 创建借用窗口数组        this.borrowArray = new FutureBucketLeapArray(sampleCount, intervalInMs);    }    /**     * 创建新的空桶     * 会从 borrowArray 中借用数据     */    @Override    public MetricBucket newEmptyBucket(long time) {        MetricBucket newBucket = new MetricBucket();        // 获取借用窗口的数据        MetricBucket borrowBucket = borrowArray.getWindowValue(time);        if (borrowBucket != null) {            // 将借用数据复制到新桶中            newBucket.reset(borrowBucket);        }        return newBucket;    }    /**     * 重置窗口     * 会从 borrowArray 中借用 pass 数据     */    @Override    protected WindowWrap<MetricBucket> resetWindowTo(WindowWrap<MetricBucket> w, long time) {        // 更新开始时间并重置值        w.resetTo(time);        MetricBucket borrowBucket = borrowArray.getWindowValue(time);        if (borrowBucket != null) {            // 重置桶值并添加借用的 pass 数据            w.value().reset();            w.value().addPass((int) borrowBucket.pass());        } else {            w.value().reset();        }        return w;    }    /**     * 获取当前等待中的请求数量     */    @Override    public long currentWaiting() {        borrowArray.currentWindow();        long currentWaiting = 0;        List<MetricBucket> list = borrowArray.values();        for (MetricBucket window : list) {            currentWaiting += window.pass();        }        return currentWaiting;    }    /**     * 添加等待中的请求数量     *     * @param time 时间     * @param acquireCount 获取数量     */    @Override    public void addWaiting(long time, int acquireCount) {        WindowWrap<MetricBucket> window = borrowArray.currentWindow(time);        window.value().add(MetricEvent.PASS, acquireCount);    }}

OccupiableBucketLeapArray 在 BucketLeapArray 的基础上增加了对未来窗口资源的预占能力，以支持带缓冲或排队的流控行为（如 RateLimiterController 中的排队等待策略）。

至此，Sentinel 的基本情况都已经分析完成。以上内容主要讲解了 Sentinel 的核心处理流程，包括：

核心流程总结

1. 规则加载：

• 通过 `RuleLoader` 将各种规则（流控、熔断、系统限流等）加载到内存缓存中。

2. 请求拦截：

• 通过 SentinelServletFilter 过滤器拦截 HTTP 请求；

• 通过SentinelResourceAspect切面处理 @SentinelResource 注解。

3. 责任链处理：

• 使用 ProcessorSlotChain 责任链模式组合多个功能插槽；

• 每个插槽负责特定的功能（统计、流控、熔断等）。

4. 流控判断：

• FlowSlot 根据流控规则判断是否限流；

• 通过滑动窗口算法统计 QPS、线程数等指标。

5. 异常处理：

• 被限流时抛出 BlockException；

• 通过 blockHandler 或 fallback 处理异常。

核心技术点

1. 责任链模式：

• 通过 `ProcessorSlotChain` 将不同的限流功能组合在一起。

2. 滑动窗口算法：

• LeapArray 实现环形滑动窗口；

• BucketLeapArray 普通滑动窗口；

• OccupiableBucketLeapArray 可抢占窗口，支持借用未来配额。

3. 数据结构：

• DefaultNode：特定于上下文的统计节点；

• ClusterNode：不区分上下文的集群统计节点；

• StatisticNode：核心统计节点，包含秒级和分钟级统计。

4. 限流算法：

• QPS 限流：通过滑动窗口统计 QPS；

• 线程数限流：通过原子计数器统计线程数；

• 流控效果：快速失败、预热、排队等待等；

Sentinel 通过精心设计的架构，实现了高效、灵活、可扩展的流量控制能力，为微服务系统提供了强大的保护机制。
