vLLM 系列之 Hybrid KV Cache Manager 深度解析

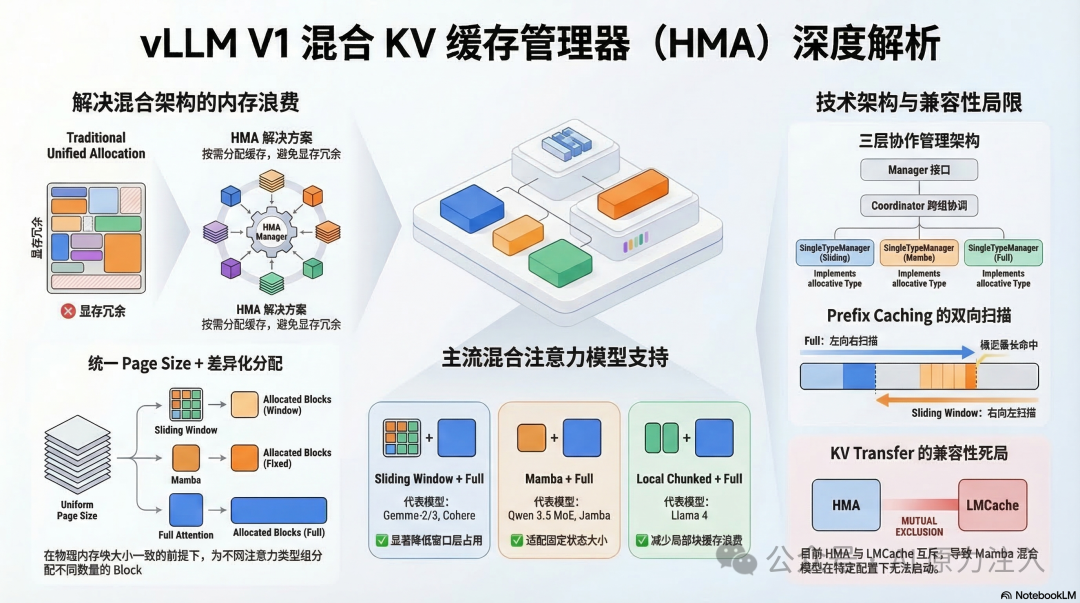

Hybrid KV Cache Manager（混合 KV 缓存管理器，在代码中简称 HMA，即 Hybrid Memory Allocator）是 vLLM V1 引擎专为混合注意力架构模型设计的一套显存优化机制。它解决了传统统一分配策略在混合模型上的严重内存浪费问题，使得 Gemma-3、Qwen 3.5 MoE、Llama 4 等采用 Sliding Window、Mamba、Local Chunked 等高效注意力机制的模型能够高效运行。本文将从 HMA 的设计思想、内存布局、Prefix Caching 算法、三层架构以及与 KV Transfer 的兼容性问题等方面进行全面解析。

1. 背景：混合注意力模型的兴起

近年来，越来越多的 LLM 在同一模型中混合使用多种注意力机制（hybrid attention），以此在长上下文能力与推理效率之间取得平衡。vLLM 目前支持以下三类主要的混合注意力模型：

在这类模型中，不同层需要缓存的 token 数量不同：

• • Full Attention 层：需要保存所有 token 的 KV Cache；
• • Sliding Window 层：只需要保存最近 sliding_window_size 个 token；
• • Mamba 层：使用固定大小的 state，不随序列长度增长；
• • Local Chunked Attention 层：只保存当前 chunk 内的 token。

如果用“统一分配”的方式（即按 Full Attention 的规格为所有层分配相同数量的 KV Cache 块），Sliding Window 等高效注意力层就会浪费大量显存。Hybrid KV Cache Manager 正是为解决这一问题而设计的。

2. 核心思想：统一 Page Size + 差异化分配

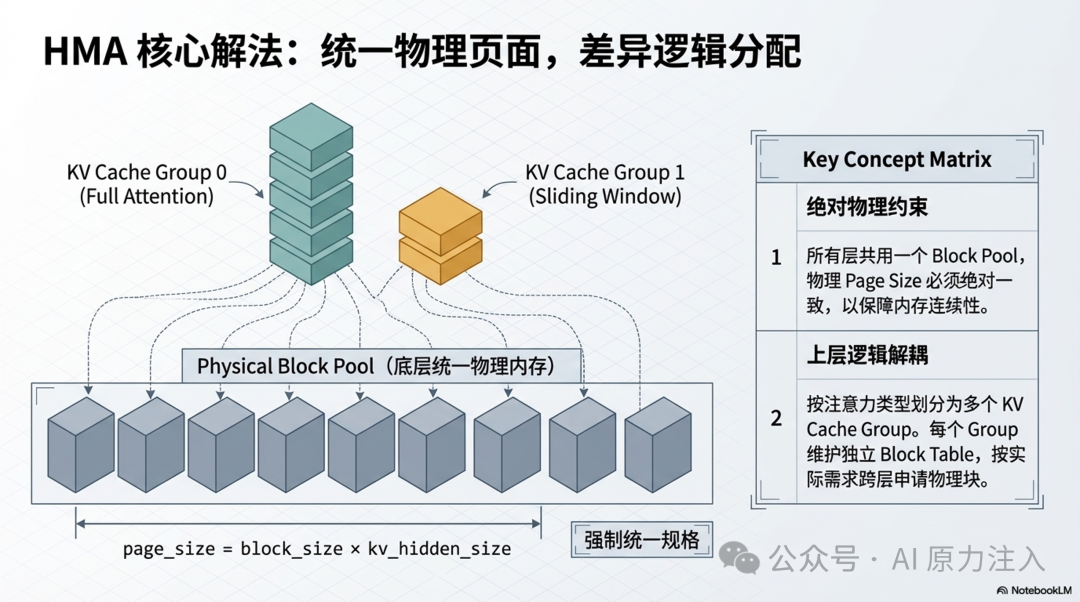

Hybrid KV Cache Manager 的核心挑战是：所有层共用一个物理内存池（block pool），要求每个 block 物理大小（page size）相同，但不同类型的层需要不同数量的 block。

2.1 基本定义

以下是 Hybrid KV Cache Manager 中使用的核心术语定义：

注意：这里的 page_size 是单层单 block 的大小，与代码中的 KVCacheSpec.page_size_bytes（= block_size × kv_hidden_size）定义一致。

2.2 KV Cache Group 分组策略

vLLM 将模型中的层按注意力类型分组，称为 KV Cache Groups。每个 group 内的层共享相同的 block table，由同一个 SingleTypeKVCacheManager 管理。

分组的两个核心约束：

1. 1. 同一 group 内，所有层的注意力类型相同；
2. 2. 所有 group 的 page size 必须相同（保证物理内存连续分配）。

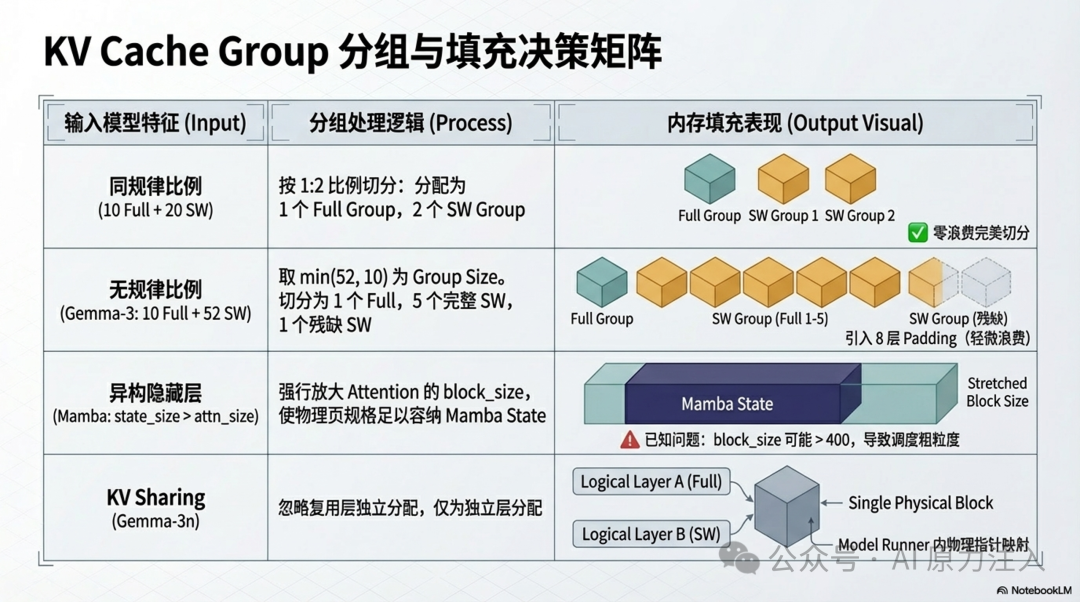

Case 1：所有层注意力类型相同

当模型仅使用一种注意力类型（如全部为 Full Attention）时，所有层属于同一个 group，共享一张 block table。这是最简单的情况，由 _get_kv_cache_groups_uniform_type 直接处理，无需 Hybrid KV Cache Manager 介入。

Case 2：同 kv_hidden_size + 规律比例

以 10 个 Full Attention 层 + 20 个 Sliding Window 层为例，比例为 1:2，可分为 3 个 group：

• • Group 0：10 个 Full Attention 层（full.0 – full.9）
• • Group 1：10 个 Sliding Window 层（sw.0 – sw.9）
• • Group 2：10 个 Sliding Window 层（sw.10 – sw.19）

调度时，一个请求的 block 会被差异化分配：Full Attention group 分到更多 block，Sliding Window group 只分配覆盖窗口所需的 block。

Case 3：同 kv_hidden_size + 无规律比例（如 Gemma-3）

Gemma-3-27B 有 52 个 Sliding Window 层和 10 个 Full Attention 层，比例不整除。此时取最小层数 min(52, 10) = 10 作为 group size，分为：

• • Group 0：10 个 Full Attention 层
• • Group 1~5：各 10 个 Sliding Window 层
• • Group 6：2 个 Sliding Window 层 + 8 个 padding 层（为对齐 Group Size 填充，存在内存浪费）

这个启发式算法在大多数场景下效果良好。此外，当各类型的层数差异较小时（max_num_layers < min_num_layers * 1.25），算法会使用最大层数而非最小层数作为 group size，以减少 padding 层的数量。对于极端比例的模型可能需要进一步调整。

Case 4：不同 kv_hidden_size（Mamba 混合模型）

Mamba 层的状态大小（state size）通常远大于 Attention 层的 kv_hidden_size。由于必须保证所有 group 的 page size 相同，当前算法是：

1. 1. 增大 Attention 层的 block_size，直到：

2. 2. 将 Mamba 的 state 填充（pad）到 block_size × kv_hidden_size_attn；
3. 3. 再按 Case 3 的策略分组。

已知问题：这种方法可能导致 Attention 层的 block_size 超过 400，过大的 block_size 会降低调度灵活性。更优的策略（基于多层聚合的 padding）目前仍在开发中。

Case 5：KV Sharing（如 Gemma-3n）

部分模型的某些层会复用另一层的 KV Cache（KV sharing）。KVCacheManager 对这些层忽略独立分配，只为需要独立 KV Cache 的层分配，Model Runner 中再进行 block table 的映射。

3. 内存布局

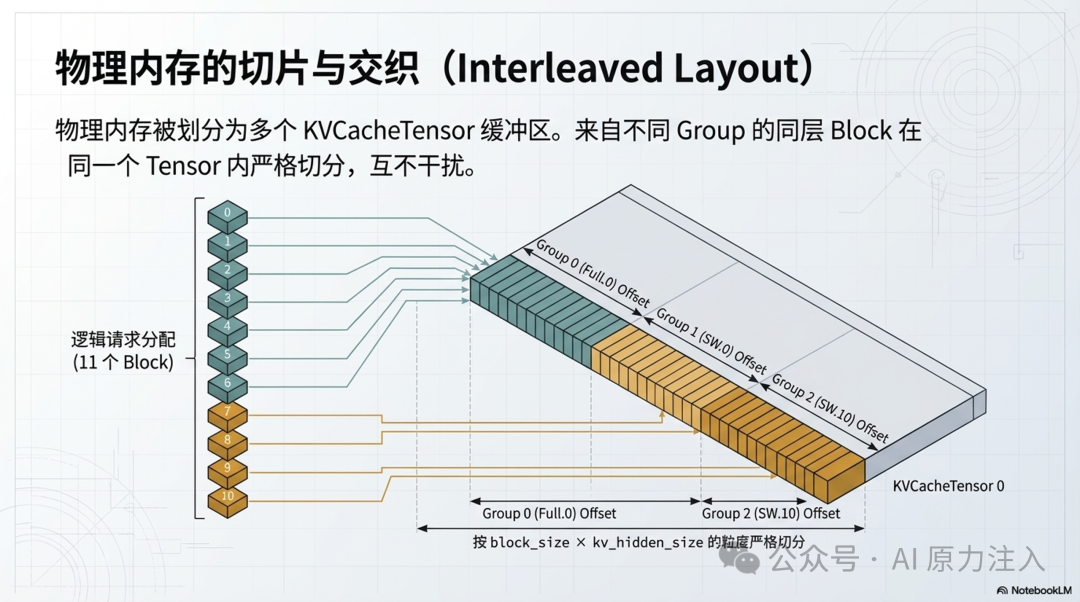

对于包含 N 个 KV Cache Group、每 group M 层的模型，物理内存被划分为 M 个 KVCacheTensor 缓冲区。每个缓冲区由来自不同 group 的各 1 层共享，按 block_size × kv_hidden_size 的粒度切分。

以 10 Full + 20 SW（3 个 group，每 group 10 层）为例：

• • KVCacheTensor 0 由 full.0（Group 0）、sw.0（Group 1）、sw.10（Group 2）共享；
• • 一个请求分到 11 个 block（block_id 0-10），其中 0-6 分配给 Group 0，7-8 给 Group 1，9-10 给 Group 2；
• • 物理上，逻辑 block_id 映射到对应 KVCacheTensor 中的不同 offset，互不干扰。

核心代码见 vllm/v1/core/kv_cache_utils.py 中的 _get_kv_cache_groups_uniform_page_size 函数。

4. Prefix Caching 支持

Hybrid KV Cache Manager 对 Prefix Caching 提供分层支持。

4.1 Block Pool 的 group 感知

Block Pool 使用 (block_hash, group_id) 作为缓存键，封装在 BlockHashToBlockMap 类中：

# BlockHashToBlockMap 内部结构（支持同一 hash 映射到多个 block）
# dict[BlockHashWithGroupId, KVCacheBlock | dict[int, KVCacheBlock]]
cached_block_hash_to_block: BlockHashToBlockMap = BlockHashToBlockMap()

即：同一 token 序列在不同 group 中的缓存可以独立命中和逐出，互不影响。

4.2 Full Attention 的前缀命中

从左到右扫描，遇到第一个缓存 miss 即停止——标准的前缀匹配语义。

4.3 Sliding Window 的前缀命中

由于 sliding window 只关心最近 sliding_window_size 个 token，有效的缓存命中前缀是任意满足“结尾 sliding_window_size 个 token 均已缓存”的前缀。因此：

• • 从右到左扫描，遇到第一个 miss 停止；
• • 可能存在多个有效前缀（越长的越节省计算），取最长者。

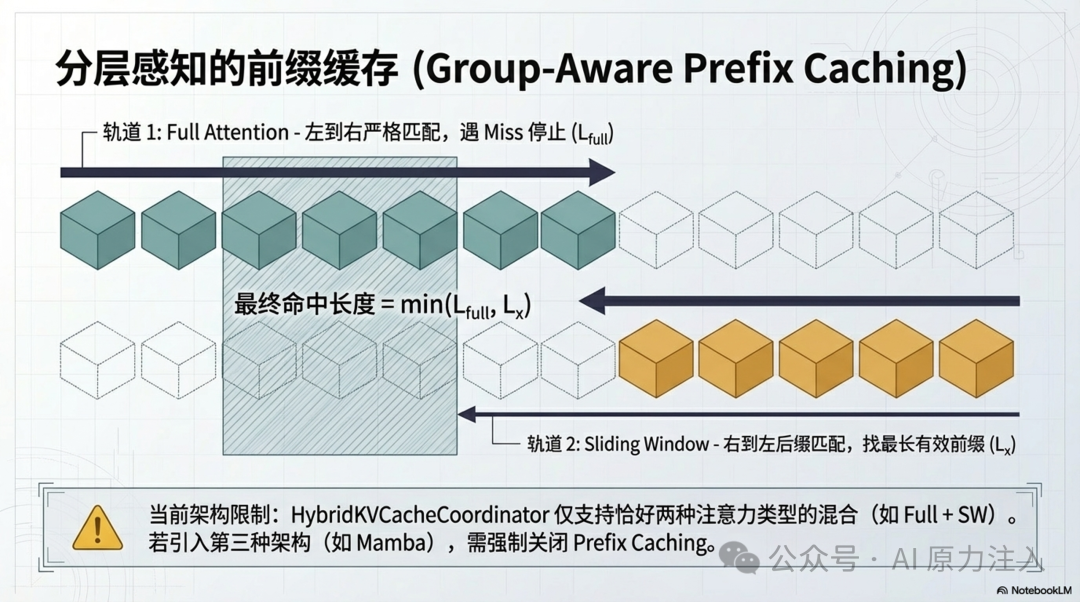

4.4 混合模型的前缀命中（HybridKVCacheCoordinator）

对于 Full + X 的组合，算法为：

1. 1. 先对 Full Attention group 从左到右找最长命中长度 L_full；
2. 2. 再对 X group 从右到左，在 [0, L_full] 范围内找最长命中 L_x；
3. 3. 取 min(L_full, L_x) 作为最终前缀命中长度。

当前限制：HybridKVCacheCoordinator 只支持恰好两种注意力类型（1 Full + 1 X）。超过两种类型的模型（如 Full + SW + Mamba）需要关闭 Prefix Caching 使用 KVCacheCoordinatorNoPrefixCache。

代码实现见 vllm/v1/core/kv_cache_coordinator.py。

5. 三层架构总览

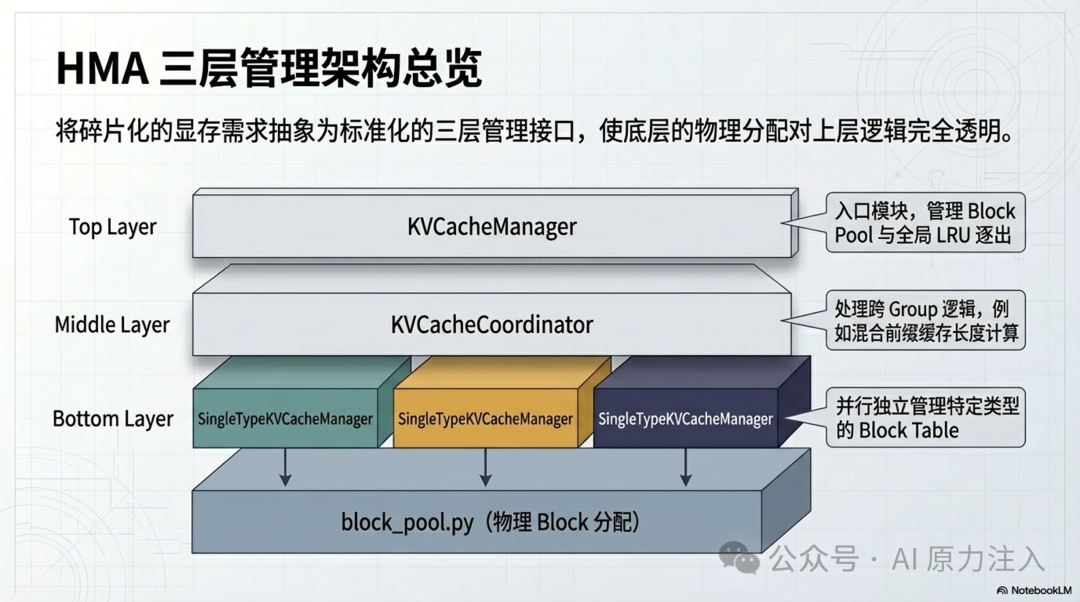

Hybrid KV Cache Manager 的整体架构分为三层，从上到下分别是 KVCacheManager（调度器接口）、KVCacheCoordinator（跨 group 协调）和 SingleTypeKVCacheManager（单 group 管理）：

KVCacheManager                 ← 调度器与 KV Cache 系统的接口
    │
    └── KVCacheCoordinator     ← 跨 group 协调，选择以下三种之一：
            ├── KVCacheCoordinatorNoPrefixCache   (无 prefix cache)
            ├── UnitaryKVCacheCoordinator         (单 group，简化逻辑)
            └── HybridKVCacheCoordinator          (Full + X，两 group)
                    │
                    └── SingleTypeKVCacheManager  ← 每个 group 一个实例
                            ├── FullAttentionManager
                            ├── SlidingWindowManager
                            ├── MambaManager
                            ├── ChunkedLocalAttentionManager
                            └── CrossAttentionManager

核心文件：

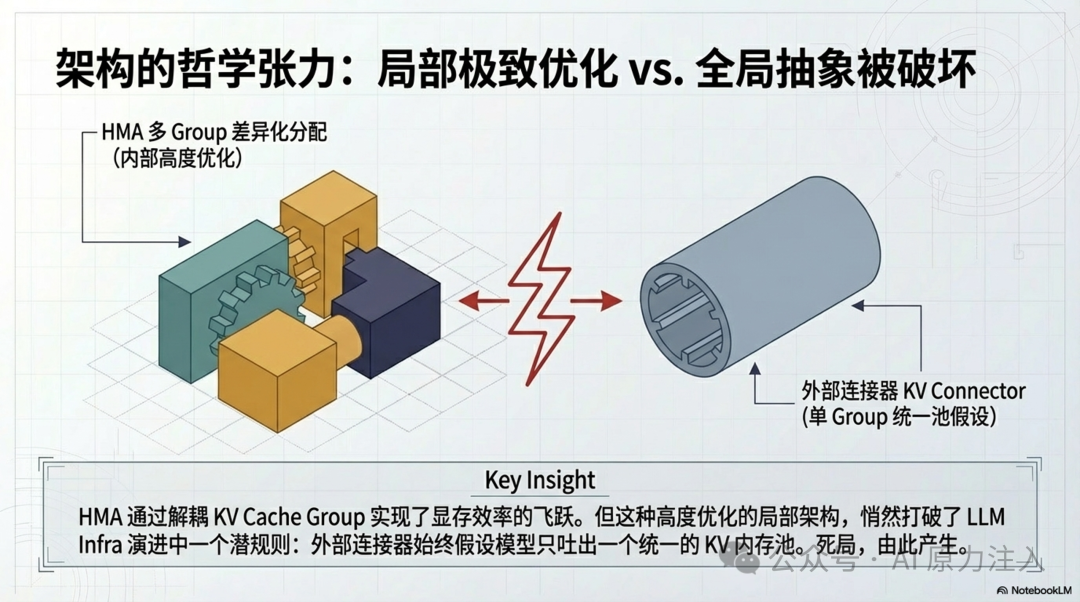

6. KV Transfer（LMCache）的兼容问题

本章讨论 Hybrid KV Cache Manager 与 KV Transfer（特别是 LMCache）之间的兼容性问题，包括当前存在的死局场景、根本原因以及降级行为。

6.1 问题现象

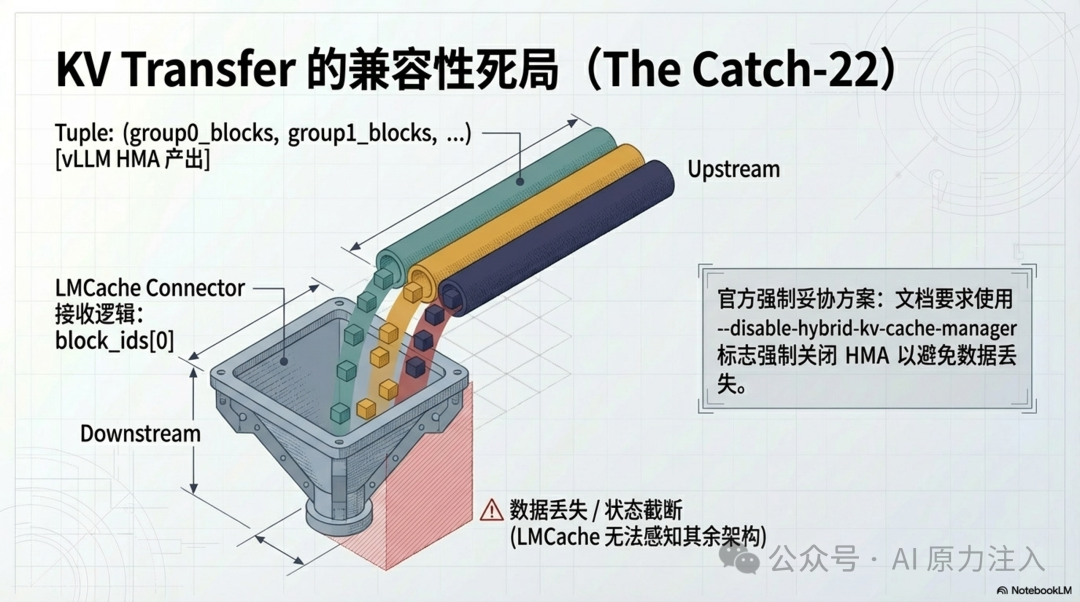

以 Qwen 3.5 MoE（Mamba + Full Attention 混合架构）为例，使用 LMCache 开启 KV Transfer 时会遇到一个死局：

场景 1：保持 HMA 开启（默认行为）：

vLLM 的 KVConnectorFactory（vllm/distributed/kv_transfer/kv_connector/factory.py）会在启动时强制检查 connector 是否支持 HMA：

hma_enabled = not config.scheduler_config.disable_hybrid_kv_cache_manager
if hma_enabled and not supports_hma(connector_cls):
    raise ValueError(
        f"Connector {connector_cls.__name__} does not support HMA but "
        f"HMA is enabled. Please set `--disable-hybrid-kv-cache-manager`."
    )

LMCache 的 LMCacheConnectorV1 仅继承自 KVConnectorBase_V1，未实现 SupportsHMA，因此直接报错拒绝启动。

场景 2：按提示关闭 HMA（--disable-hybrid-kv-cache-manager）

对于 Sliding Window + Full 的模型（如 Gemma-3），关闭 HMA 后会退化为全量分配（详见 6.3），虽然浪费显存但能运行。然而对于 Mamba + Full 的模型（如 Qwen 3.5 MoE、Jamba），MambaSpec 无法被统一为 FullAttentionSpec，直接抛出异常：

ValueError: Hybrid KV cache manager is disabled but failed to convert
the KV cache specs to one unified type.

这意味着：Mamba 混合模型在开启 KV Transfer 时，既不能开 HMA 也不能关 HMA，完全无法启动。

6.2 根本原因

LMCache 的 connector 实现假设只有一个 KV Cache Group。

在 LMCache 的 connector 类定义中（无论是 vLLM 内置的 LMCacheConnectorV1 还是 LMCache 独立发布的 LMCacheConnectorV1Dynamic），均仅继承自 KVConnectorBase_V1，未继承 SupportsHMA：

# LMCache 的 connector 类继承关系
class LMCacheConnectorV1(KVConnectorBase_V1):    # 未继承 SupportsHMA
    ...

在 vllm/distributed/kv_transfer/kv_connector/v1/lmcache_integration/vllm_v1_adapter.py 中，建立 request tracker 时直接取 block_ids[0]：

# According to the vLLM code, only one KVCacheGroup is supported in connector for now.
unfolded_block_ids = new_request.block_ids[0].copy()

而 Hybrid KV Cache Manager 下一个请求会持有多个 group 的 block_ids（block_ids 是一个 tuple，每个元素对应一个 group）。LMCache 当前只读取第一个 group 的 block，无法感知其他 group 的存在，导致 KV Transfer 的数据不完整或错误。

LMCache 官方文档也明确要求使用 --disable-hybrid-kv-cache-manager 标志启动 vLLM，并标注为 mandatory（强制）。

6.3 HMA 关闭后的降级行为

当 Hybrid KV Cache Manager 被关闭时，调用 unify_hybrid_kv_cache_specs 将所有 SlidingWindowSpec 和 ChunkedLocalAttentionSpec强制转换为 FullAttentionSpec：

# unify_hybrid_kv_cache_specs 的核心逻辑
if has_full_attention and (has_sliding_window or has_chunked_local_attention):
    for layer_name, spec in kv_cache_spec.items():
        if isinstance(spec, SlidingWindowSpec):
            kv_cache_spec[layer_name] = FullAttentionSpec(...)
        elif isinstance(spec, ChunkedLocalAttentionSpec):
            kv_cache_spec[layer_name] = FullAttentionSpec(...)

这一降级策略对不同模型类型的影响差异巨大：

注意：即便关闭了 Hybrid KV Cache Manager，Sliding Window 层的计算仍然是正确的（attention mask 还是窗口范围内），只是KV Cache 的内存没有节省。

6.4 如何为 KV Connector 添加 HMA 支持？

vLLM 预留了扩展接口 SupportsHMA，connector 开发者只需：

1. 1. 继承 SupportsHMA 并实现 request_finished_all_groups 方法；
2. 2. 在该方法中处理多个 KV Cache Group 的 block_ids；
3. 3. 启动时使用 --no-disable-hybrid-kv-cache-manager 显式开启。

class SupportsHMA(ABC):
    @abstractmethod
    def request_finished_all_groups(
        self,
        request: "Request",
        block_ids: tuple[list[int], ...],   # 每个 group 的 block_ids
) -> tuple[bool, dict[str, Any] | None]:
        """
        在请求的所有 KV Cache group 完成后调用（block 释放前）。
        返回 True 表示由 connector 异步释放 block。
        """
        raise NotImplementedError

调度器中的判断逻辑（vllm/v1/core/sched/scheduler.py）：

if not isinstance(self.connector, SupportsHMA):
    # 非 HMA connector，断言只有一个 KV Cache Group
    assert len(self.kv_cache_config.kv_cache_groups) == 1

7. 关键限制与已知问题

当前 Hybrid KV Cache Manager 存在以下已知限制：

8. 配置参数速查

以下是与 Hybrid KV Cache Manager 相关的配置参数及其含义：

当满足以下任一条件时，HMA 会被自动关闭：

• • 使用了 --kv-transfer-config（且 connector 未实现 SupportsHMA）
• • 开启了 KV Events（--kv-events-config）
• • 在非 GPU 平台运行
• • 使用 Chunked Local Attention + Eagle（Llama 4 + 投机解码）

9. 总结

Hybrid KV Cache Manager 是 vLLM V1 为混合注意力模型专门设计的显存优化机制。它通过 KV Cache Group 分组 + 差异化 block 分配 + 跨 group Prefix Caching 交集算法，避免了为 Sliding Window、Mamba、Local Chunked 等高效注意力层过度分配显存，可显著降低这类模型的 KV Cache 占用。

然而，由于 KV Transfer（尤其是 LMCache）的 connector 当前只支持单个 KV Cache Group，混合注意力模型无法同时开启 KV Transfer 和 HMA。对于 Sliding Window + Full 模型（Gemma-3 等），关闭 HMA 可以降级运行但浪费显存；而对于 Mamba + Full 模型（Qwen 3.5 MoE、Jamba 等），则完全无法启动——这是当前最严重的兼容性死局。要解决这一问题，需要 connector 开发者实现 SupportsHMA 接口，处理多 group 场景下的 block_ids 传递与生命周期管理。
