AI绘图SKILL：一句话生成架构图/流程图/时序图/领域图

鹿Sir上线，见字如面。

说实话，这三天这个SKILL写得有点上头。

起因是上周和一个朋友聊，他们团队接了个SaaS项目，技术负责人画了一张ER图发到群里，结果产品经理看不懂，测试说太乱了，开发自己也不想维护。「这图谁画的？」「我画的。」「下次别画了。」

我后来想了想，这个问题在软件行业太普遍了——我们从来不缺画图工具，缺的是一种所有人都能看懂的建模语言。

四色建模法，画了十几年还在用

四色建模法（CRC/四色法）不是什么新概念，我在业务系统设计里已经用了十几年。从电商到IoT，从SaaS到ERP，从SCM到社区社交，从直播到IM，从应用市场到预约工单，再到教育和AI——基本只要是软件系统，拿到业务需求后第一步就是画四色图。

为什么这么通用？因为它的核心思想很简单：用四类对象把业务世界描述清楚。

• 时标对象（Moment-Interval）：某时某刻发生的事，订单下单、商品上架、会议开始
• 角色对象（Role）：人或组织在某个场景里承担的功能，客户、下单人、审批人
• 资源对象（Resource）：独立存在的东西，用户、商品、课程、设备
• 描述对象（Description）：给其他对象打标签的属性集合，商品类别、课程科目、标签

就这四类，但凡是个业务系统，你都能往里面套。套完之后，整个系统的业务结构一目了然。

为什么四色图比ER图更值得推广

不是说ER图没用，它在数据库设计阶段是必备的。但ER图的粒度是「表和表的关系」，这意味着它天然有几个问题：

粒度太细，难以维护。 一个中型系统画下来几十上百张表，关系线密密麻麻，改一个字段可能牵动半张图，没人愿意维护。

无法与业务人员沟通。 你给产品经理讲「这张表外键连到那张表」，他大概率会礼貌性点头然后再也不看你的图。

连开发自己也不愿意看。 入职新人面对一张ER图，基本是从第一张表开始硬啃，啃完了还不一定理解业务意图。

四色图不一样。它是用中文表述的，用业务语言而不是技术语言。「谁在什么场景下做了什么事，产生了什么资源」——这是产品经理、测试、运营都能理解的句子。

它是统一沟通语言，打通了所有岗位之间的桥梁。

在DDD（领域驱动设计）体系里，这属于战略设计的一环。但即便你的团队完全不用DDD落地（战术设计），四色建模依然适用。只要是软件工程，就需要让不同角色对系统有一致的理解。

建模SKILL的亮点：说一句话，生成整张图

这是让我花三天写这个SKILL的核心动力。

以前画四色图是什么流程？读需求文档 → 梳理业务流程 → 识别核心实体 → 分类四色对象 → 手画或用工具标绘 → 反复和业务方对齐。一个复杂点的系统，这个过程以周计，甚至以月计。

而且还有个隐藏的难题：很难画得美观。手画的不规整，用Visio/ProcessOn画的时间成本又高，经常是画着画着就放弃了。

现在有了LLM加持，整个流程变成了：

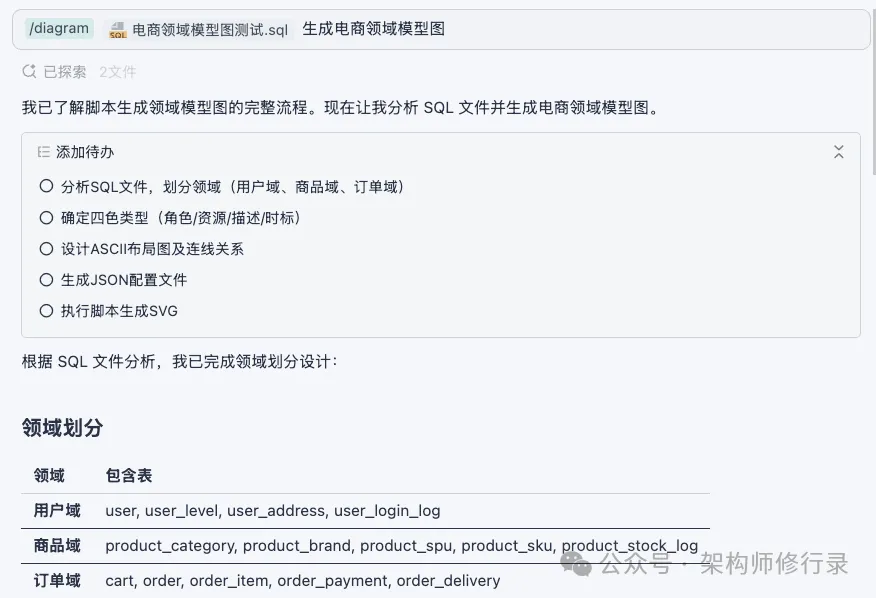

输入： 一句自然语言描述业务需求，或者一个SQL建表文件，甚至直接连接数据库的MCP拿到相关表信息

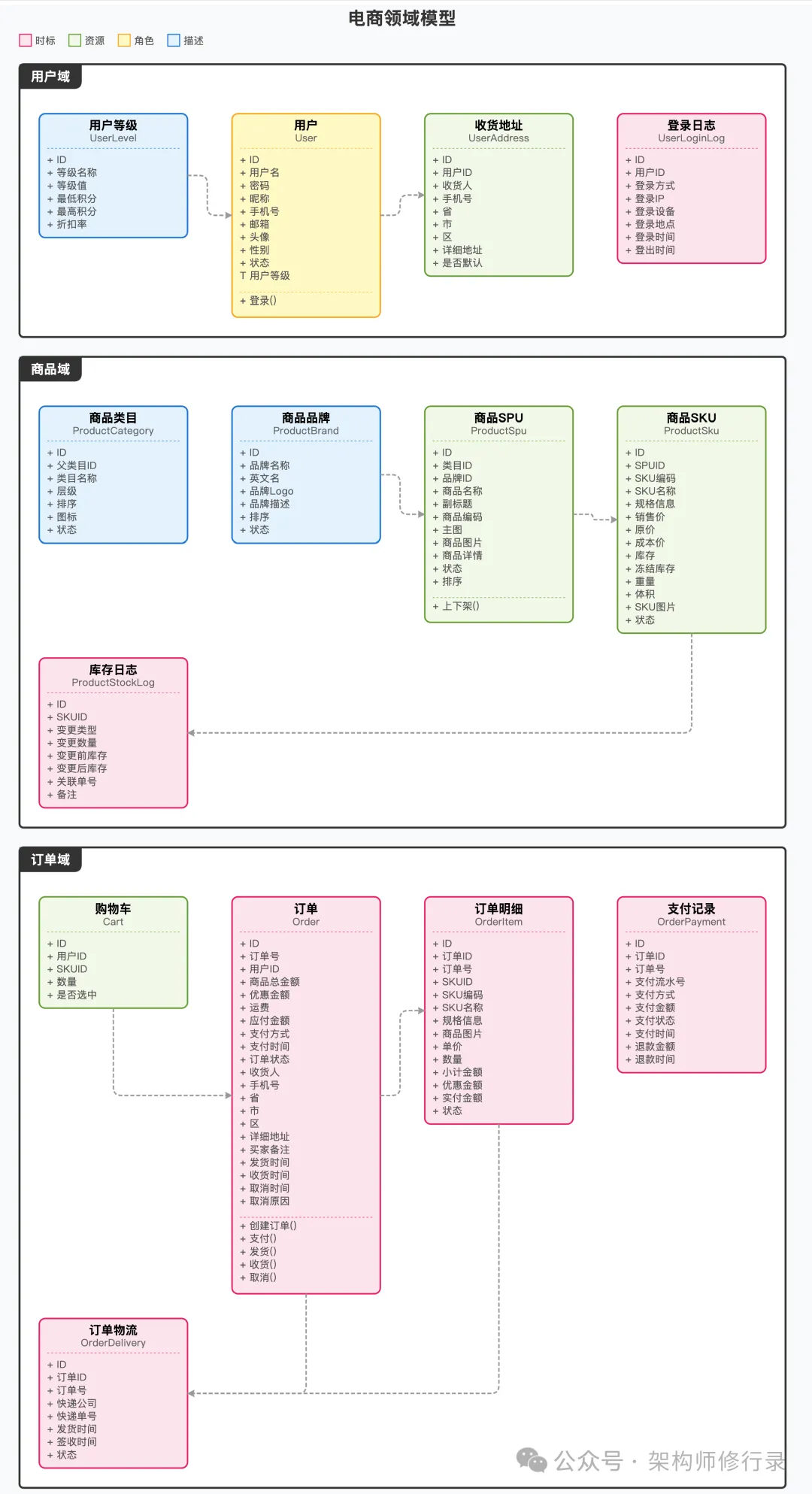

输出： 一张完整的四色领域模型图，带动画效果

先绘制领域图，再生成SQL也是支持的，这样设计数据库表就不会那么痛苦了~具体是怎么工作的：

第一层，LLM根据表设计或者业务描述，推导出核心实体和行为。你上传SQL文件，它解析出所有表和关系；你给一句「做一个在线预约医生问诊的系统」，它自动推断出患者、医生、预约、问录、处方这些核心对象。

第二层，按四色法分类。哪个是时标对象，哪个是角色对象，哪个是资源对象，哪个是描述对象——LLM根据语义和关系自动归类。

第三层，按领域划分上下文。复杂系统里，不同业务域之间边界要切清楚。比如电商系统，可以切出「商品域」「交易域」「用户域」「营销域」，每个域独立建模，域之间通过角色对象桥接。

第四层，生成可视化的模型图，同时输出中文描述和模型说明文档。

这个SKILL最有价值的一点，是让刚入职的新人也能立马看懂系统逻辑。 不需要老员工带，不需要啃文档，不需要反复问「这个模块是干嘛的」——一张四色图，扫一眼就明白。

复杂系统拆解成各岗位都能理解的程度，这才是真正的价值。

领域模型图为什么一直没有流行

说到这里，有个问题值得回答：既然四色建模这么好，为什么这么多年一直没有大规模流行？

不是因为它难学。是因为它真的费时间。

画一张专业的四色图，需要对业务有相当深的理解，需要反复和业务方对齐，需要用工具反复修改美化。这个过程少则几天，多则几周。大多数团队在项目压力下，会选择跳过这一步，直接上手画ER图，然后边做边改。

时间成本是最大的门槛。

LLM改变了这个等式。绘制时间从周级甚至月级，缩短到秒级生成。你用自然语言描述需求，它生成初版；你提出修改意见，它调整；你追加场景，它补充。一个原本需要反复开会讨论一周的建模工作，现在一个下午就能完成，而且图的质量不输经验丰富的架构师手绘的。

门槛降低了，创造力才能释放。

AI建模SKILL的使用场景

说几个我觉得特别有价值的使用场景。

新员工入职培训。 丢给他一张领域模型图，比给他一百页文档效果好十倍。他能快速理解系统的业务边界和核心对象，而不是一头扎进代码里盲人摸象。

跨团队对齐。 产品说「这个需求是加在交易域的」，开发和测试立刻知道在说什么。沟通成本大幅降低。

遗留系统改造。 面对一个没人能说清楚的老系统，上传它的SQL文件，生成领域模型图，系统结构一目了然，改造的切入点和风险点都清楚了。

项目交接。 交接文档最怕的就是「这个系统当时为什么这么设计没人知道」。有了领域模型图，下次交接时，一图胜千言。

AI建模能力目前已集成进/diagram SKILL里，不再独立使用，这样能扩展/diagram的能力边界，为未来取代所有画图工具做准备

/diagram SKILL支持以下能力：

在之前鹿Sir也有介绍过/diagram的强大能力，直接看视频吧，图片感受不了：

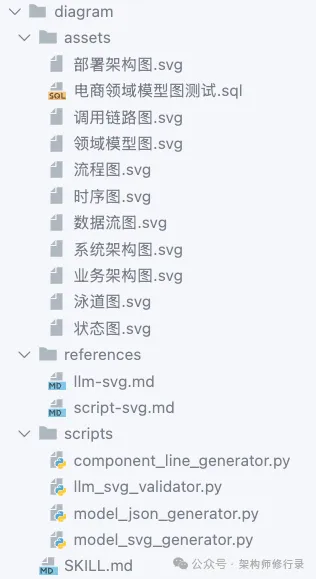

SKILL目录如下：

源码分享
