CUDA Graphs 深度解析

CUDA Graphs 深度解析

本文档深入探讨 CUDA Graphs 的核心机制与实践应用，旨在理清其预先录制操作序列的本质，并结合实际的大模型推理框架（如 vLLM）展示其如何显著降低 CPU 调度开销，提升 GPU 执行效率。

原文：https://github.com/ForceInjection/AI-fundermentals/blob/main/09_inference_system/vllm/module_analysis/vllm_cuda_graph_deep_dive.md

1 vLLM 中的 CUDA Graphs 实践

以开源大语言模型推理框架 vLLM 为例，探讨其在自回归解码阶段如何通过引入 CUDA Graphs 技术，有效减少 CPU 内核启动（Kernel Launch）开销，同时通过池化策略减少 CUDA Graphs 本身的显存占用，从而逼近 GPU 硬件的性能极限。

在 vLLM 的实际运行中，大模型的推理过程主要分为预填充（Prefill）和解码（Decode）两个阶段。在解码阶段，系统采用逐词生成（Token-by-Token）的自回归方式。虽然大模型推理整体受限于内存带宽，但在具体的解码微观执行层面，由于每次计算耗时极短，导致 Kernel Launch 的延迟开销（Latency Overhead）占比过高。因为每次前向传播需要调用的计算核心（Kernel）数量极多（例如层归一化、注意力机制、矩阵乘法等），如果采用传统的急切（Eager）模式，CPU 频繁发射 Kernel Launch 指令的耗时（通常在微秒级）会逐渐累积，甚至超过 GPU 实际执行计算的时间，导致 GPU 大量时间空转等待 CPU 指令。

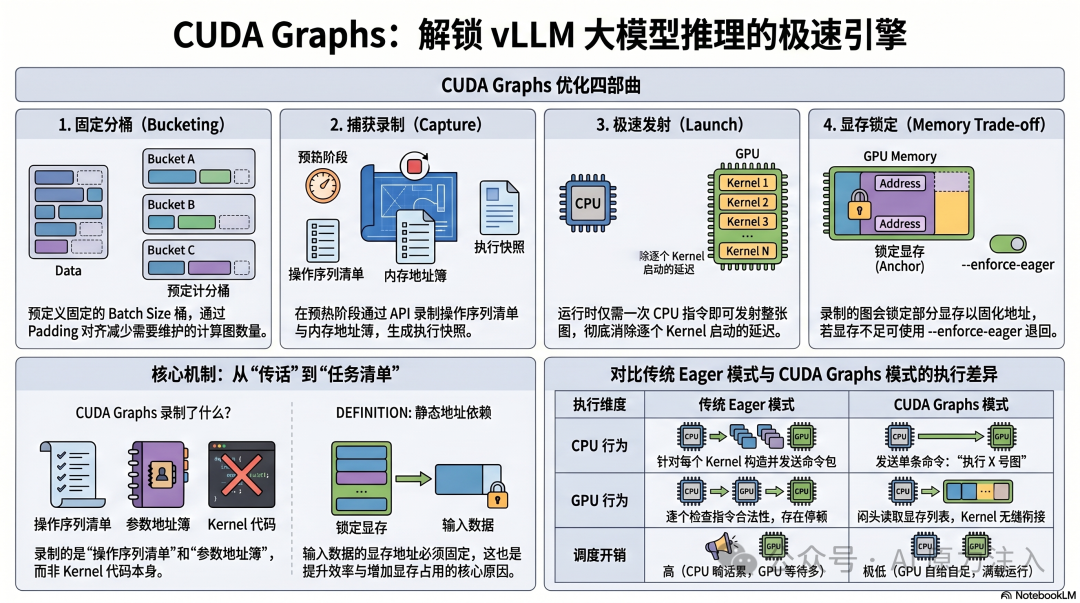

为了解决这一性能瓶颈，vLLM 引入了 CUDA Graphs。其核心优化策略与实现路径如下：

• • 固定批处理大小池化（Batch Size Bucketing）：由于 CUDA Graphs 要求每次图启动时的输入张量形状和内存地址保持固定，如果为每一个可能的批处理大小都录制一张图，会导致极大的显存浪费。因此，vLLM 采取了优化策略，预先定义了一组固定的批处理大小（Batch Size）桶（例如 1, 2, 4, 8, 16 等）。当实际请求的批处理大小不在这些固定值中时，系统会向上对齐（Pad to the nearest bucket），从而大幅减少了需要维护的 CUDA Graph 数量，降低了显存开销。
• • 预先录制计算图（Graph Capture）：在模型加载和预热阶段，vLLM 会针对上述每一个固定的批处理大小桶，模拟执行一次完整的前向传播，并使用 CUDA Graphs 的应用程序接口（API）录制下整个执行过程。这个过程会生成对应的操作序列清单和内存地址映射表。
• • 运行时极速发射（Zero-overhead Launch）：在真实的解码阶段，vLLM 会根据当前调度到的请求数量，选择最匹配的预录制 CUDA Graph，只需一次 CPU 调用即可将成百上千个 Kernel 指令一次性提交给 GPU，彻底消除了 Kernel Launch 的开销。
• • 退回机制开关（--enforce-eager 参数）：虽然 CUDA Graphs 能极大提升性能，但预先录制的多张计算图会锁定并占用部分额外的 GPU 显存。在显存极度受限（如刚好卡在 OOM 边缘）或需要进行底层断点调试时，vLLM 提供了 --enforce-eager 启动参数。开启后，系统将强制退回传统的急切模式执行前向传播，这也会同时禁用 torch.compile 集成，彻底关闭 CUDA Graphs。这牺牲了部分延迟性能，但释放了被锁定的显存空间，换取了更多的容量。

通过上述机制设计，vLLM 成功将解码阶段的 CPU 调度耗时降至极低水平，极大地提升了系统整体的推理吞吐量。为了理解 vLLM 是如何做到这一点的，我们需要深入 GPU 底层，看看 CUDA Graphs 到底改变了什么。

2 CUDA Graphs 核心机制：操作录制与地址固化

通过通俗的比喻与深入的底层原理解析，详细说明 CUDA Graphs 究竟在显存中“录制”了哪些关键信息，以及它与传统 Eager 模式在执行链路上的本质区别。

对于初学者常有的误解，简单直接的回答是：CUDA Graphs 并不是预先加载 Kernel 代码，而是预先录制“操作指令清单”和“内存地址簿”。

Kernel 的二进制代码本来就常驻在显存里，不存在“提前加载”这个说法。CUDA Graphs 解决的是** CPU 如何高效指挥 GPU 干活**的效率问题。为了彻底理清这一概念，我们做一个直观的比喻。

2.1 比喻：建筑工人（GPU）与工头（CPU）

通过建筑工地的比喻，形象地展示在有无 CUDA Graphs 两种场景下，CPU 调度开销是如何成为系统瓶颈以及如何被消除的。

• • GPU（建筑工人）：力气大，会砌砖（计算）、会和泥（数据传输）。砌砖的“手艺”（Kernel 代码）已经牢记在他脑子里了（一直存储在显存中）。
• • CPU（工头）：负责拿对讲机喊话指挥。

2.1.1 没有 CUDA Graphs 时（Eager 模式）

传统 Eager 模式下的调度流程如下。工头喊一句，工人干一下：

工头喊：“张三，去左边墙角，拿第 1 块砖，用‘标准砌法’砌起来！” （CPU 发射 Kernel Launch 指令）
工人干完，发呆等下一句。
工头喊：“张三，去中间，拿第 2 块砖，用‘标准砌法’砌起来！”
工人干完，继续发呆。

瓶颈分析：工头的嗓子（CPU 调度开销）很累，工人大部分时间在等工头的下一句指令，而不是在高效干活。这就是典型的 Kernel Launch Overhead（内核启动开销）。

2.1.2 有 CUDA Graphs 时（Graph 模式）

引入 CUDA Graphs 后的调度流程发生改变。工头拿了一张纸写了个《施工流程表》，贴在了工地的白板上，并对工人说了一句：

工头喊：“张三，照着白板上第 3 号流程表干一遍！” （Graph Launch）

工人一看白板，上面写着：

1. 1. 去左边墙角，拿第 1 块砖，砌起来。 （旁白：这块砖必须永远放在墙角那个位置，如果挪动了位置，流程表就失效了——这对应了 CUDA Graph 对显存地址的强依赖）
2. 2. 去中间，拿第 2 块砖，砌起来。
3. 3. ...

工人就闷头连续干完了所有活，中途不需要再听工头频繁啰嗦。

2.2 关键细节：这到底“录制”了什么？录在哪？

在 GPU 硬件层面录制的并不是 Kernel 的代码（手艺），而是以下两份静态快照：

2.3 解惑：它到底省了什么？

既然 Kernel 代码本来就在显存里，为什么录制一下就会变快？它省的不是显存读取时间，而是 CPU 与 GPU 之间的沟通和验证时间。

3 总结核心机制

CUDA Graph 的本质是：把“CPU 重复发送指挥口令”的动作，替换为“GPU 自己读取贴在显存里的小纸条”。

• • Kernel 代码：一直都在显存里（手艺在脑子里）。
• • 操作顺序：录制进了显存的纸条里。
• • 数据地址：固化在了显存的纸条里（这也是显存占用增加的来源，因为这张纸条会锁定一部分显存不让操作系统乱动）。

所以，您原本以为的“预先加载 Kernel”，其实只是省掉了 CPU 喊话 的过程。

局限性提示：这种高效的前提是 “纸条不能改” 。一旦输入数据的形状（Batch Size）或显存地址发生变化，原有的图就会失效，必须重新录制。这也是为什么 vLLM 需要做 Padding 补齐和 Batch Size Bucketing 分桶 的原因。
