Nature biotechnology图表VS你的图表，差别可能就藏在这几条“pattern fills”里！

pythonic生物人2026年04月24日约 3 分钟

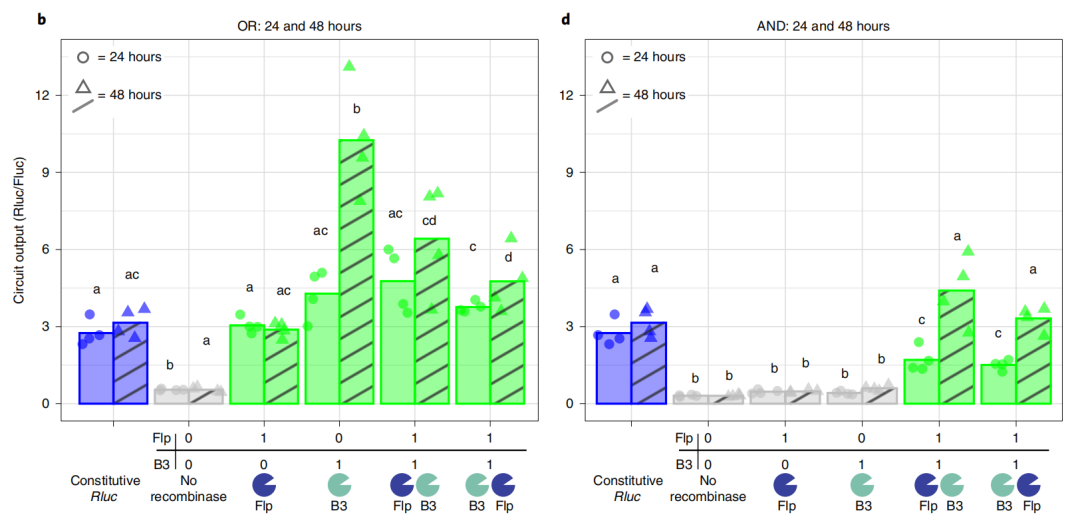

本次使用R复现Nature biotechnology的底纹图。

底纹图，直观区分分组数据，当分组数据比较，对颜色选择有困难症时，非常好用。

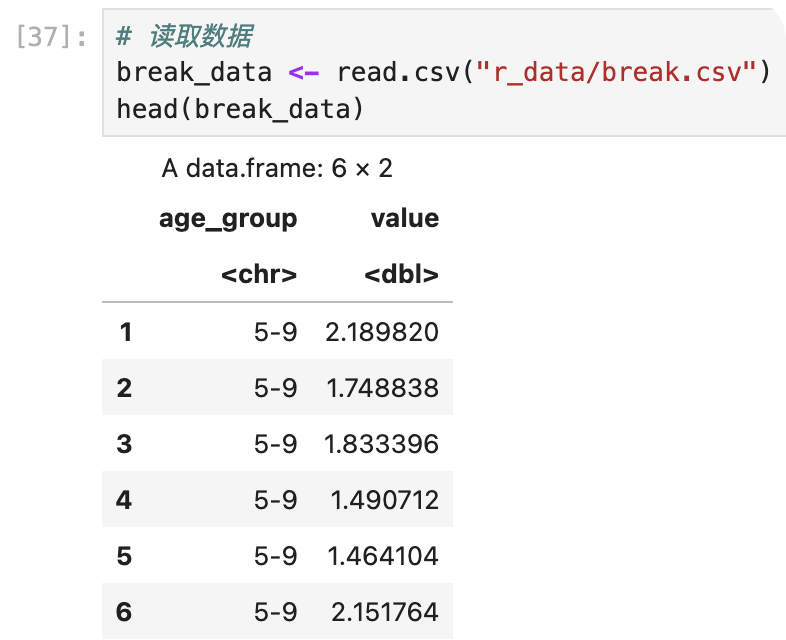

读入数据

绘图

使用R语言一步步复现一下上图Nature biotechnology类似图。

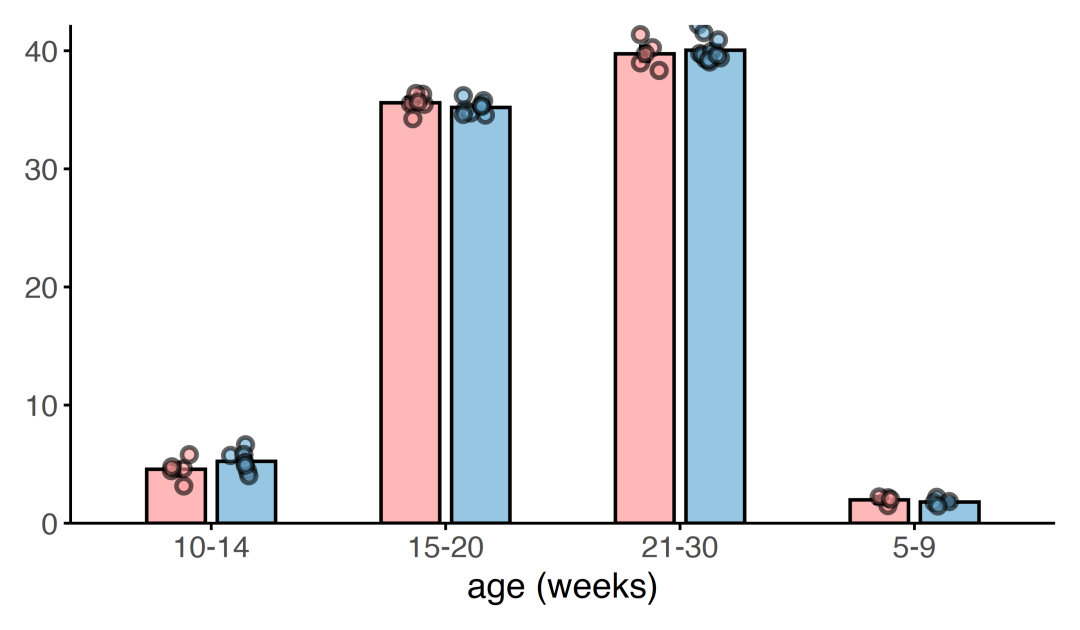

✅默认分组图，

ggplot() +
# 柱状图
  geom_col(data = stats,
           aes(x = age_group, y = mean, fill = sex),
           width = 0.5,
           color = "black", alpha = 0.7, size = 0.5,
           position = position_dodge(0.6)) +
# 误差棒
  geom_errorbar(data = stats,
                aes(x = age_group, ymin = mean - sem, ymax = mean + sem, group = sex),
                width = 0.1, size = 0.9,
                position = position_dodge(0.6)) +
# 散点
  geom_point(data = break_data,
             aes(x = age_group, y = value, fill = sex),
             pch = 21, size = 2, alpha = 0.6, stroke = 1,
             position = position_jitterdodge(jitter.width = 0.1,
                                             dodge.width = 0.5)) + guides(fill = "none")  +
# 设置分组
  scale_fill_manual(values = c(male = "#6baed6", female = "#ff9999")) +
  labs(x = "age (weeks)", y = NULL, fill = "Sex")

这是一个bar plot + 误差棒 + 抖动散点图 + 颜色分组。

当两组数据颜色选的不合适时，上图往往出现辨识度不高的问题，下面我们给他加上底纹。

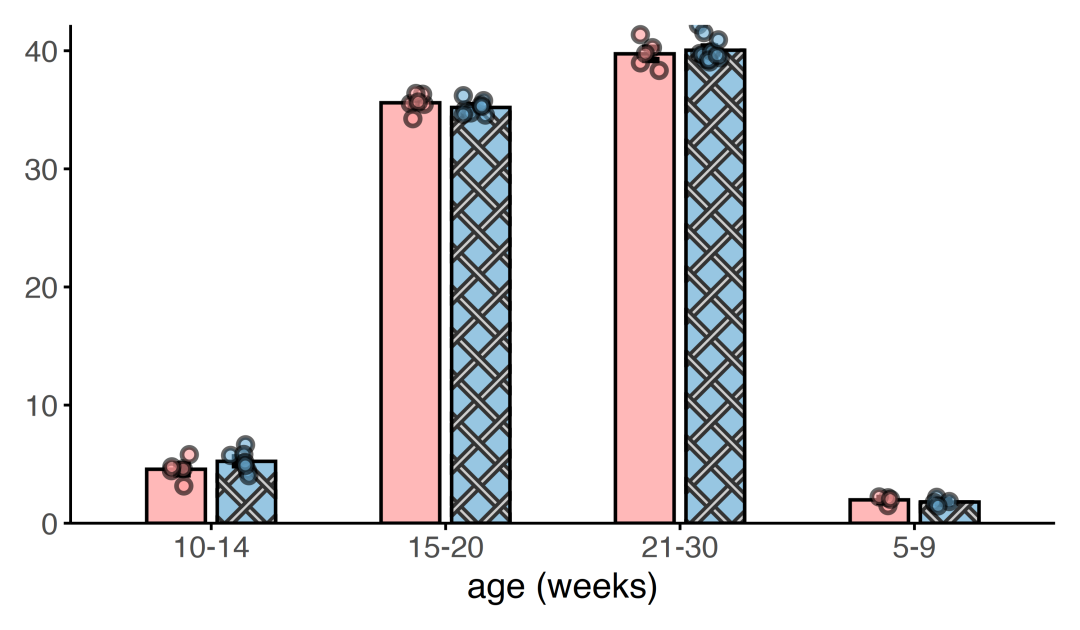

✅底纹图

ggplot() +
# 带图案的柱状图
  geom_col_pattern(
  data = stats,
  aes(x = age_group, y = mean, pattern = sex, fill = sex),  # 同时映射fill和 pattern
  width = 0.5,
  pattern_angle = 45,
  pattern_density = 0.2,
  pattern_spacing = 0.06,
  pattern_key_scale = 0.4,
  color = "black",
  alpha = 0.7,
  size = 0.5,
      position = position_dodge(0.6)
) +
scale_pattern_manual(
  values = c("male" = "stripe", "female" = "circle"),  # 设置底纹
  guide = guide_legend(override.aes = list(fill = c("#6baed6", "#ff9999")))
) +
scale_fill_manual(values = c("male" = "#6baed6", "female" = "#ff9999"))+
# 误差棒
  geom_errorbar(
    data = stats,
    aes(x = age_group, ymin = mean - sem, ymax = mean + sem, group = sex),
    width = 0.15, size = 0.9, position = position_dodge(0.5)
  ) +
# 散点图
  geom_point(
    data = break_data,
    aes(x = age_group, y = value, fill = sex),
    pch = 21, size = 2, alpha = 0.6, stroke = 1,
    position = position_jitterdodge(jitter.width = 0.1, dodge.width = 0.5)
  )

好了，bar plot + 误差棒 + 抖动散点图 + 颜色分组 + 底纹分组。

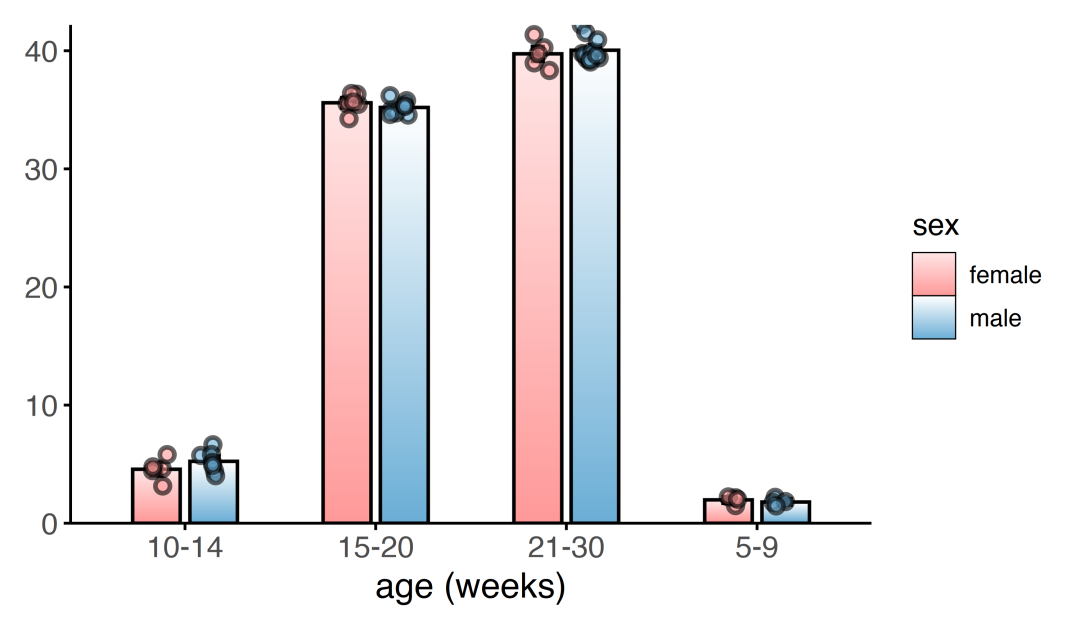

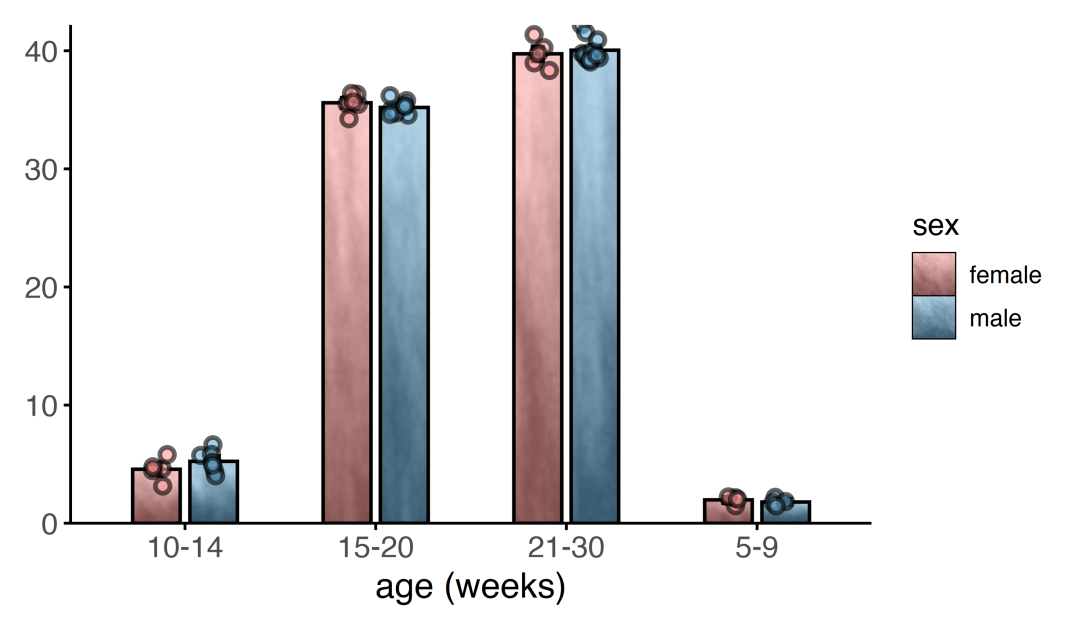

也可以设置底纹渐变模式，
