1. 概述
本模块聚焦于 AI 算力基础设施的最底层，即硬件加速器与系统互连架构。通过从单机计算芯片（GPU、TPU）的设计哲学，到系统内的互连总线（PCIe、NVLink），再到跨节点的数据传输技术（GPUDirect）的系统性解析，帮助读者建立对 AI 计算底座从微观到宏观的完整认知。这对于后续的性能评估与架构调优至关重要。
原文地址：https://forceinjection.github.io/01_hardware_architecture/
2. 基础计算芯片架构
本章节探讨 AI 计算中最核心的加速器架构设计，这是理解并行计算与张量运算的基础。我们分别剖析了通用图形处理器（GPU）与专门为神经网络设计的处理器（TPU、NPU）的底层特性。
2.1 NVIDIA GPU 架构
NVIDIA GPU 是目前 AI 计算的主力。本小节提供了从架构特性到大模型算力选型的全面分析。
- 深入理解 GPU 架构
：包含 GPU 与 CPU 的特性对比、内存层次模型（全局内存、共享内存等），以及 Tesla V100、RTX 5000 等具体硬件实例的分析。 - GPGPU vs NPU：大模型推理训练对比
：探讨在大语言模型时代，不同架构芯片在训练与推理场景下的优劣势与选型指南。
2.2 Google TPU 架构
TPU 代表了另一条专为深度学习优化的技术路线，通过脉动阵列（Systolic Array）实现极高的能效比。
- TPU 101：深度学习专用加速器架构解析
：探索 TPU 的设计哲学、核心计算单元原理及其与 GPU 的差异。
3. 高速互连与数据传输技术
随着模型规模的增长，单芯片的算力已无法满足需求，芯片间、节点间的数据传输成为系统的主要瓶颈（即“内存墙”与“IO 墙”）。本章节从基础总线到高级直通技术，系统解析现代互连架构。
3.1 基础系统总线与片间互连
系统总线与专用互连链路构成了单机多卡以及异构计算的通信基础。
- PCIe 总线技术大全
：从物理层到协议层全面解析 PCIe 总线架构及带宽演进。 - Linux PCIe P2PDMA 技术介绍
：从 PCIe 硬件机制、Linux 内核实现到 GPUDirect Storage (GDS) 场景实践，全面解析设备直连 DMA 技术。 - NVLink 技术入门
：介绍 NVIDIA 为突破 PCIe 带宽瓶颈而设计的专有高速 GPU 互连方案。
3.2 高级直通技术（GPUDirect）
GPUDirect 是一系列旨在消除 CPU 与系统内存参与，实现设备间直接数据传输的高级技术。
- NVIDIA GPUDirect P2P 技术详解
：探讨节点内多 GPU 之间如何通过 PCIe 或 NVLink 实现高速对等通信。 - NVIDIA GPUDirect RDMA 与 Storage 技术详解
：深入解析如何通过 RDMA 实现跨节点的网卡到 GPU 直接通信，以及通过 GDS 实现存储到 GPU 的直接数据加载。
4. 异构融合架构与系统性能评估
在掌握了基础芯片与互连技术后，本章节将视角提升至系统级与机架级，探讨下一代超级芯片架构以及如何对整体系统性能进行宏观评估。
4.1 AI Superchip 与机架级架构
随着 Blackwell 架构的推出，计算节点的边界正在被重新定义。
- NVLink-C2C 详解
：解析打破内存墙的关键——基于 Chip-to-Chip的异构融合互连技术。 - NVIDIA GB300 NVL72 架构解析
：探讨基于下一代 Blackwell 架构的机架级（Rack-Scale）计算系统设计。
4.2 性能参考指标
在进行架构设计和性能调优时，建立对系统各层级延迟的数量级认知至关重要。
- AI 基础设施延迟金字塔
：提供从寄存器访问、内存读写到跨节点网络通信的各级延迟参考基准数据。
5. 可视化参考图（Visual Reference）
本章节提供模块内关键数据路径与拓扑关系的可视化总览，将前述章节中分散介绍的 PCIe、GPUDirect、NUMA 以及 GPU↔GPU 对等拓扑等概念整合到统一的视觉语言中，便于读者快速建立全景认知。
5.1 GPU ↔ CPU 数据路径示意

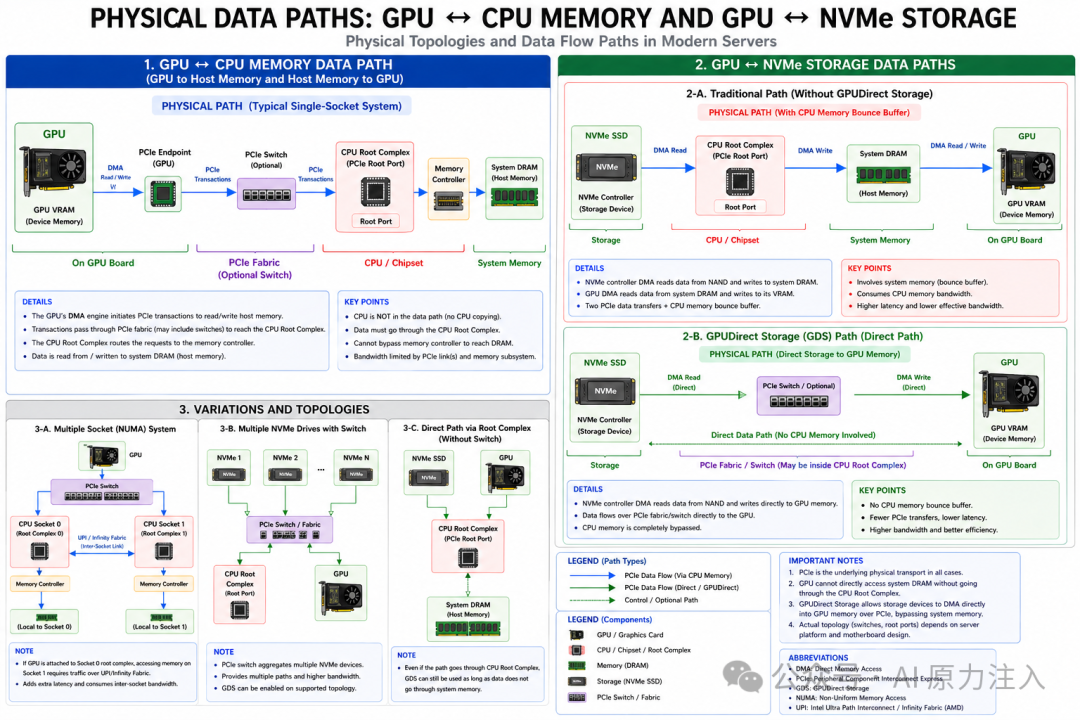

下图描绘了单机场景下 GPU 访问主机（CPU）内存时所经过的完整物理路径，涵盖 GPU DMA 引擎、PCIe Endpoint、PCIe Switch（可选）、CPU Root Complex、Memory Controller 直至 System DRAM 的逐级流转过程。
5.2 GPU 物理数据路径全景图

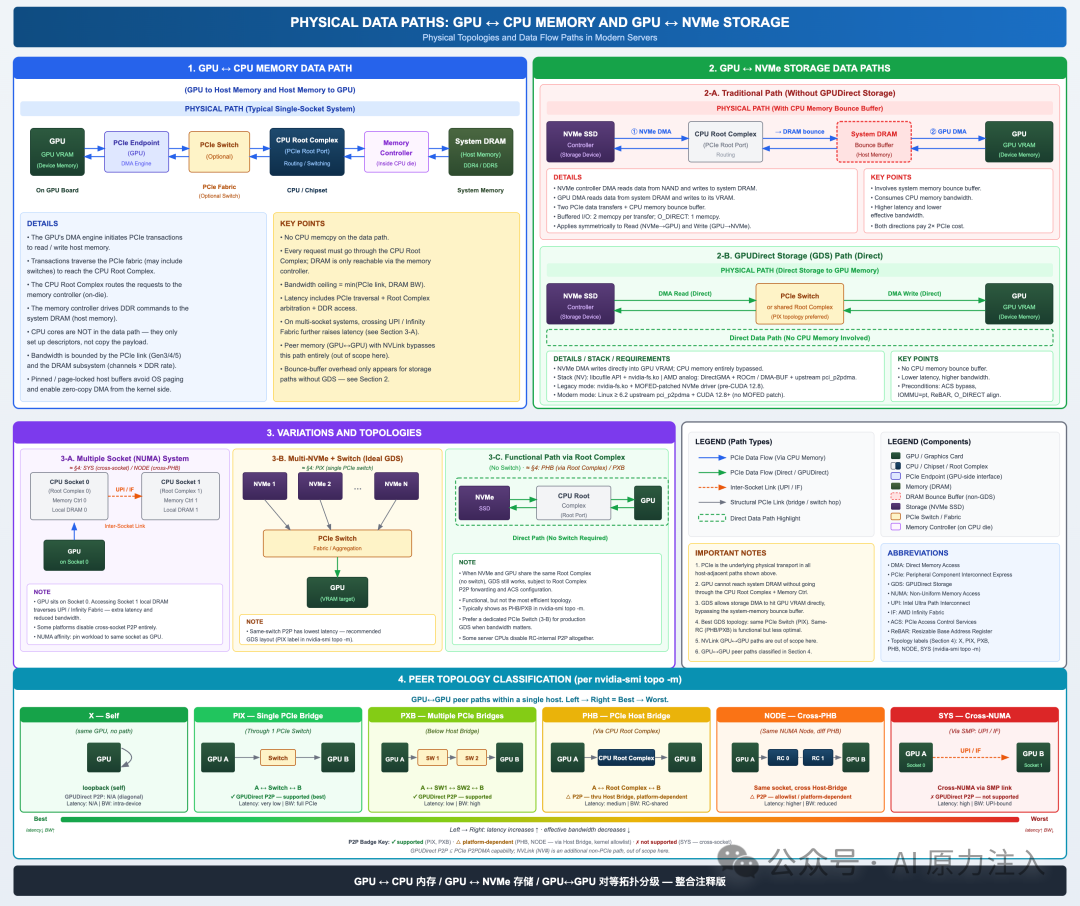

下图为整合注释版的 GPU 物理数据路径全景图，覆盖以下四个维度：
- GPU ↔ CPU 内存
：单插槽系统下经由 PCIe → Root Complex → Memory Controller → DRAM 的标准通路。 - GPU ↔ NVMe 存储
：对比 Traditional Path（经 CPU 内存的 Bounce Buffer 路径）与 GPUDirect Storage (GDS) Path（存储直达 GPU VRAM）的差异。 - 拓扑变体
：多插槽 NUMA、多 NVMe + Switch、Root Complex 直连等常见变体。 - Peer 拓扑分级
：依据 nvidia-smi topo -m的输出对 X / PIX / PXB / PHB / NODE / SYS 六类 GPU↔GPU 对等路径进行从优到劣的排序，并标注 GPUDirect P2P 的支持状态。
查看完整 SVG 图（gpu_physical_data_paths.svg）
说明：该 SVG 为矢量图，建议在浏览器中打开以获得最佳分辨率；GPUDirect P2P ⊆ PCIe P2PDMA 能力，NVLink（NV#）属于独立的非 PCIe 通路，不在本图范围内。
