华为 NPU 编程实战入门
GrissomFI约 6 分钟华为 NPU 编程实战入门
系统梳理从昇腾 NPU 硬件特性到上层框架编程的完整知识链路，覆盖环境搭建 → 架构原理 → 框架实战 → 工具链 → 进阶开发六大主题。无论读者是从 CUDA 生态迁移而来的 GPU 开发者，还是初次接触 Ascend 的新手，均可按 §2→§4 顺序快速上手，再根据实际需求深入工具链运维或自定义算子开发。
在线文档地址：https://forceinjection.github.io/02_npu_programming/
快速导航
目录 主题 关键词 对应章节 01_environment/Ascend NPU 开发环境搭建 CANN, torch_npu, venv, 版本对齐 §2 02_ascend_architecture/Da Vinci 架构与 CANN 软件栈 Cube/Vector/Scalar, HCCS, 七层协议栈 §3 03_pytorch_npu/PyTorch NPU 适配与训练 cuda→npu 迁移, AMP, ResNet-50 §4.1 04_mindspore/MindSpore 原生开发框架 PyNative/Graph, nn.Cell, 动静态图 §4.2 05_tools/Ascend 工具链 npu-smi, ascend-dmi, ATC 模型转换 §5 06_advanced/进阶主题 Ascend C 自定义算子, GPU→NPU 迁移决策 §6
1. 概述
这一章回答一个实际的问题：从一张空闲的昇腾 NPU 开始，到用 PyTorch 或 MindSpore 跑通模型训练，中间需要了解哪些环节？
与 GPU 编程以 CUDA 为核心不同，NPU 编程的入口有两条路径：
• PyTorch NPU 适配：通过 torch_npu将现有 PyTorch 代码迁移到 Ascend 硬件，API 层面几乎只需将cuda替换为npu。适合有 GPU/CUDA 经验的开发者快速上手。• MindSpore 原生：华为自研框架，对 Ascend 有原生支持，提供 PyNative（动态图）和 Graph（静态图）两种执行模式，编程范式与 PyTorch 有明显差异。
完整路径拆为五个递进阶段：
• 环境：先把 CANN 工具链和虚拟环境搭起来，理解 set_env.sh和 venv 的加载顺序为什么不能颠倒。• 架构：看达芬奇架构的 Cube/Vector/Scalar 三单元分工和 CANN 软件栈的七层结构，建立与 CUDA 生态的对照。 • 框架实战：用 PyTorch NPU 和 MindSpore 分别跑 ResNet-50 训练，对比 FP32/AMP 的吞吐和显存差异。 • 工具链：掌握 npu-smi（类似nvidia-smi）和ascend-dmi（类似deviceQuery+bandwidthTest）的日常用法，以及 ATC 模型转换流程。• 进阶：Ascend C 自定义算子、GPU→NPU 迁移决策树。
2. 环境准备
CANN (Compute Architecture for Neural Networks) 是昇腾的异构计算架构，在 Ascend 生态中承担与 NVIDIA CUDA 等同的角色——向上提供框架 / 编译器 / 推理引擎依赖的统一 API，向下屏蔽驱动与硬件差异。其核心组成：
torch_npu)、ATC | ||
安装后需 source set_env.sh 导入 LD_LIBRARY_PATH、ASCEND_HOME 等变量，且须在 venv 激活之前执行——顺序颠倒会导致 libhccl.so / libascendcl.so 等动态库解析失败。
• 昇腾环境搭建 — CANN 环境变量、虚拟环境创建、torch_npu 安装、关键依赖版本对齐、环境变量加载顺序 • Hello NPU：第一个程序 — import torch_npu注册后端、CUDA→NPU API 映射速查、4096×4096 矩阵乘法实测 164.6× 加速比
3. 硬件架构与软件栈

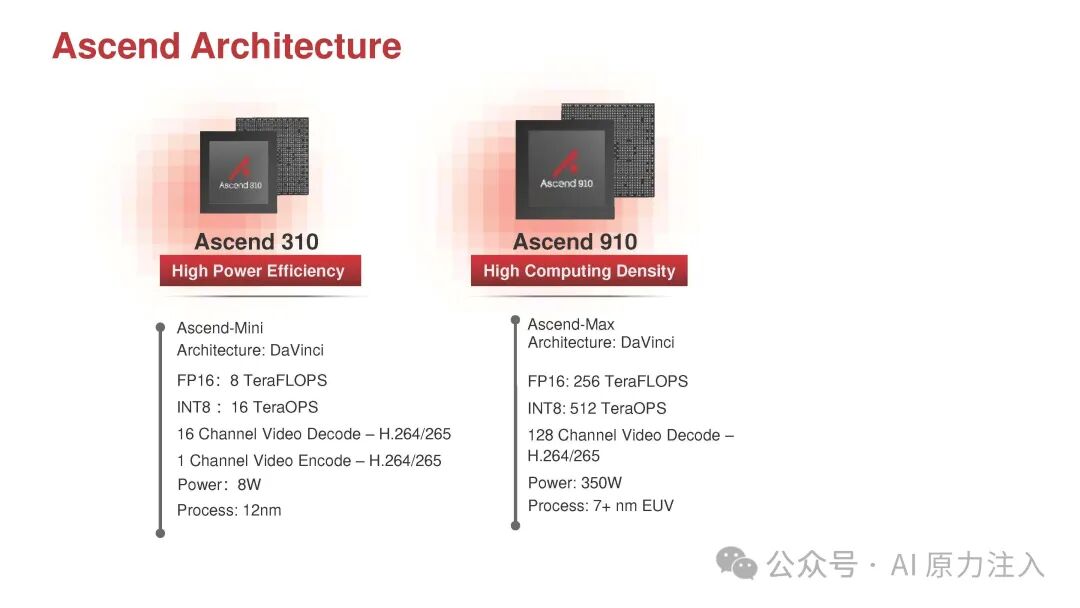

昇腾 910B3 基于达芬奇 (Da Vinci) 架构，与 NVIDIA 的 SIMT 模型在计算组织方式上有根本差异。理解这种差异是从 CUDA 平滑过渡到 NPU 的关键。
• 达芬奇架构与 Ascend 910B3 — AI Core 的 Cube/Vector/Scalar 三单元分工、HBM 内存层次、HCCS 8 卡全互联拓扑、CUDA SIMT 对照 • CANN 软件栈详解 — 驱动→Runtime→算子→图编译→AscendCL→HCCL 七层结构、CANN vs CUDA 工具对照表
4. 核心编程范式
Ascend 上开发模型主要依赖两条技术路线：PyTorch NPU（外部适配，设计目标是尽量复用 CUDA 代码与开发习惯） vs MindSpore（原生框架，跟 Ascend 硬件 / CANN 编译器深度耦合）。选型决策取决于三个因素：存量 CUDA 代码规模、生态的可移植需求、对极致性能 / 静态图优化的追求程度。
cuda() → npu() 几乎全部覆盖 | nn.Cell + 函数式梯度 API | |
loss.backward() | ms.value_and_grad | |
torch_npu 适配，存在 TBE 依赖 | ||
数据来源：测试服务器 Ascend 910B3 实测，详见对应子文档。
4.1 PyTorch NPU
PyTorch NPU 是大多数有 GPU 经验的开发者的首选入口。通过 torch_npu 适配层，CUDA 代码的迁移成本极低——绝大多数场景只需替换设备字符串。但也需要了解 CANN 图编译器（GE）的首次编译延迟、TBE 算子依赖等 NPU 特有的行为。
• CUDA 到 NPU 的代码迁移 — 三步迁移法、10 组常用 API 对照表、 cuda()→npu()替换规则• ResNet-50 训练与 AMP 实战 — FP32 545 img/s vs AMP 1254 img/s (2.3×)、Gradient Scaling 行为、TBE 依赖排查、编译延迟分析
4.2 MindSpore
MindSpore 是华为自研框架，采用函数式梯度 API（ms.value_and_grad），支持 PyNative 动态图和 Graph 静态图两种执行模式。API 风格与 PyTorch 差异明显，但对 Ascend 硬件的集成度更高。
• MindSpore 与 PyTorch API 对照 — 15 组常用 API 对照表、模型定义（ nn.Cellvsnn.Module）、训练循环（函数式梯度 vsloss.backward()）、动静态图模式对比• MindSpore Ascend 训练实战 — PyNative 165 img/s vs Graph 159 img/s、版本兼容性（MindSpore 2.6 vs 2.9 与 CANN 8.0.1 的匹配关系）、MindSpore Lite 定位
5. 工具链
昇腾生态的工具链与 CUDA 工具有清晰的对应关系。npu-smi 对标 nvidia-smi（轻量巡检），ascend-dmi 对标 deviceQuery + bandwidthTest（硬件诊断与性能基准），atc 对标 TensorRT（模型编译）。
• npu-smi 使用参考 — 60+ 种查询类型、默认输出字段解读、拓扑/HCCS/ECC/功耗/温度等常用查询、与 ascend-dmi 分工对照 • ascend-dmi 使用参考 — 设备详情、带宽测试（HBM 1538 GB/s / HCCS 26.2 GB/s / PCIe 24.8 GB/s）、算力测试（FP16 313.7 TFLOPS）、故障诊断 12 项 • ATC 模型转换 — PyTorch → ONNX → OM 完整流程、关键参数说明、AscendCL 推理加载
6. 进阶主题
走完环境、架构、框架、工具链后，还有两类场景需要跳出“调用现有算子”的路径：算子级优化（TBE / Ascend C 自定义算子，用于填补缺失算子或极致优化 hot kernel）与存量工程迁移（评估 GPU 代码是否该迁、迁多少、迁后收益是否趋近）。两者共同决定了 Ascend 项目能否从“跑起来”走到“跑得好”。
• Ascend C 算子开发入门 — 自定义算子的场景、 msopgen+ Ascend C Compiler 开发流程、简单 ReLU 示例• GPU 到 NPU 的迁移策略 — 迁移决策树、成本估算、不建议迁移的场景
7. 参考链接
• 昇腾社区官网 • Ascend PyTorch 适配 (Gitee) • MindSpore 安装指南 • CANN 商业版文档
