AI Infra - GPU 之 CUDA 内存管理入门

GPU 内存管理入门

本文写给后端和推理工程师——你已经会用 vLLM 部署模型，但 GPU 内存对你来说是个黑盒：cudaMalloc 为什么在 nvidia-smi 显示有空闲时还报 OOM？pinned memory 为什么能让传输快一倍？NVLink 和 PCIe 到底差多少？GDS 绕过 CPU 的原理是什么？

这些问题有一个共同点：答案不在 CUDA API 手册里，而在操作系统和硬件层面的内存管理机制中。幸运的是，CPU (Linux) 和 GPU (CUDA) 在这些机制上有着惊人的对称性——虚拟内存、缺页中断、DMA、大页、NUMA 拓扑——你只需要一个翻译层，把 Linux 的知识映射到 GPU 世界。

本文就是这个翻译层。每一节从一个你在部署中实际遇到的困惑出发，先用 Linux 的对应概念建立直觉，再展开 GPU 侧的原理，最后回到"这对我意味着什么"。建议按顺序阅读——后面章节的概念建立在前面的基础上，但也可以直接跳到感兴趣的问题。

不需要 CUDA 编程背景。只要你理解 Linux 的基本概念（虚拟内存、malloc、/proc），就能跟上。

先理解一个基础概念：虚拟内存 vs 物理内存

无论 CPU 还是 GPU，程序看到的"内存地址"都不是真实的物理地址。操作系统（或 GPU 驱动）维护一张页表，把程序使用的虚拟地址映射到物理内存的某个位置。这个映射工作由 MMU（Memory Management Unit，内存管理单元）完成。

程序:  "我要读写地址 0x7f000000"
          ↓
MMU:   查页表 → 0x7f000000 映射到物理地址 0x12345000
          ↓
硬件:   访问物理内存 0x12345000

有了这个基础，后续所有概念——碎片化、DMA 需要物理地址、页锁定、大页——都围绕"虚拟地址如何映射到物理地址"展开。

1. 加载模型——"70GB 的模型怎么放进一张卡？"

你在 8×H100 上跑 vLLM，模型权重 70GB。启动后，RuntimeError: CUDA out of memory——但 nvidia-smi 的 memory.free 明明还有 10GB。

为什么？

1.1 GPU 显存不是一整块连续区域

CPU 程序调用 malloc(20GB) 时，内核只需要在虚拟地址空间中找到一段 20GB 的空闲范围，然后按需分配物理页——物理上可以不连续（一个 4KB 的页可能在物理地址 0x1000，下一个页在 0xFFFF000，MMU 负责把它们拼接成程序看到的连续空间）。这就是虚拟内存的精髓：程序看到的是连续的，物理上可以是碎片化的。

GPU 同样有 MMU 和页表。但 cudaMalloc 在处理大块分配时，需要建立连续的虚拟地址映射，而虚拟地址空间也可能被碎片化——先分配 50GB、再分配 1GB、再释放 1GB、再分配 20GB——这个 20GB 的分配请求可能在虚拟地址空间中找不到连续的 20GB 区域，尽管物理显存还有空闲。cudaMalloc 返回的不是简单的指针偏移——CUDA 驱动维护一个虚拟地址空间映射表，每次分配需要在 GPU MMU（Memory Management Unit）中建立页表条目。大块分配成功后，小块释放产生的孔洞无法被后续大块分配复用。

# CPU 端——查看进程真实内存占用
cat /proc/<pid>/smaps | grep -E "Rss|Pss"   # RSS: 实际占用的物理页

# GPU 端——查看显存碎片化程度
nvidia-smi --query-compute-apps=pid,used_memory --format=csv

CPU 类比：Linux 的 buddy allocator 也有碎片化问题，但可以通过 vm.compaction 和 THP (Transparent Huge Pages) 缓解。GPU 没有自动碎片整理。

你可以做什么：

• • cudaMemGetInfo(&free, &total) 拿到的 free 是所有空闲字节的总和——不代表有一块这么大的连续区域
• • 分配 70GB 模型时，先 cudaMalloc 最大的权重 tensor，而不是先分配小 buffer——好的内存布局减少碎片
• • GPU_MEM_UTIL 设得越低，vLLM 留给 KV cache 的空间越小，但也越容易出现碎片导致的 OOM

CPU 空闲                             GPU "空闲"（碎片化后）
┌──────────────────────┐              ┌──────────┬───────┬──────────────┐
│                      │              │ 已用 20GB │ 10GB  │  已用 50GB   │
│   全部空闲 30GB       │              │          │ 空闲  │              │
│                      │              └──────────┴───────┴──────────────┘
└──────────────────────┘              这 10GB 被夹在两个块中间，无法做 20GB
malloc(20GB) → OK                     的分配。cudaMalloc(20GB) → OOM
                                      尽管 cudaMemGetInfo 报告 free=10GB

2. 数据传输——"为什么同样的数据，有时候 6GB/s，有时候 12GB/s？"

模型加载完后，你需要把 tokenized 的 prompt 数据从 CPU 送到 GPU。第一次跑，传输速度 ~6 GB/s（PCIe Gen4）。同事说"用 pinned memory 就快一倍"，你照着改了——果然 12 GB/s。但为什么？

2.1 先理解 DMA：为什么 GPU 不通过 CPU 搬运数据

把数据从 CPU 内存搬到 GPU 显存，最原始的办法是 CPU 逐字节读、逐字节写——但没人这么做，因为太慢了。实际上用的是 DMA（Direct Memory Access，直接内存访问）：一个专门的硬件引擎（GPU 的 copy engine）自己从系统内存读取数据，自己写到 GPU 显存，CPU 全程不参与数据搬运。

但这带来了一个问题：DMA 引擎是硬件，它不经过 MMU，不懂虚拟地址。它只认物理地址。

2.2 CPU 不知道自己分配的物理内存在哪

当你调用 malloc 时，内核给你的是虚拟地址。背后的物理页可能在 swap 里，可能在 NUMA node 1 上，可能被压缩过。CPU MMU 处理这些细节，但 GPU DMA 引擎不走 MMU——它需要一个可以直接使用的物理地址。

常规 malloc：
  GPU DMA 引擎 ── 需要物理地址 ── 内核查页表 ── 发现页面不在连续物理区域
  → 内核必须逐个页面查物理地址，把数据拆成多个 DMA 段传输
  → 带宽 ≈ 6 GB/s（PCIe Gen4 x16 典型值；Gen5 可达 12-15 GB/s pageable）

cudaMallocHost（Pinned）：
  GPU DMA 引擎 ── 物理地址已经记录在驱动中，直接使用
  → 单次 DMA 传输，整块直传
  → 带宽 ≈ 12 GB/s（接近理论峰值）

CPU 类比：mlock(ptr, size) 锁定页面防止换出，但 mlock不保证物理连续——它只防止 swap。DMA 引擎需要的是物理上可被 DMA 访问的内存，这是 cudaMallocHost 额外保证的——内核在分配时就确保页面不会被移动或压缩。

// 基准线：6 GB/s
float *cpu_buf = malloc(N * sizeof(float));
cudaMemcpy(gpu_buf, cpu_buf, N * sizeof(float), cudaMemcpyHostToDevice);

// pinned：12 GB/s
float *pinned_buf;
cudaMallocHost(&pinned_buf, N * sizeof(float));  // 页锁定
cudaMemcpy(gpu_buf, pinned_buf, N * sizeof(float), cudaMemcpyHostToDevice);
cudaFreeHost(pinned_buf);

代价：Pinned memory 吃的是系统 RAM——分配太多会拖慢整个系统（其他进程的可用物理内存减少，内核开始换出）。生产环境建议 pinned 内存不超过总 RAM 的 10-20%。

3. 多 GPU——"NVLink 和 PCIe 到底差多少？"

你有 8 张 H100，做 TP=4 推理。GPU 0 算完一个 layer 后，需要把结果传给 GPU 1。传输走 NVLink、PCIe P2P、还是经由 CPU？差别有多大？

nvidia-smi topo -m     # 看 GPU 间连接类型
nvidia-smi topo -p2p r # 看 P2P 是否可用

输出示例：

        GPU0    GPU1    GPU2    GPU3    GPU4    GPU5    GPU6    GPU7
 GPU0    X      NV18    NV18    NV18    NV18    SYS     SYS     SYS
 GPU1   NV18     X      NV18    NV18    NV18    SYS     SYS     SYS
 GPU2   NV18    NV18     X      NV18    SYS     NV18    SYS     SYS
 GPU3   NV18    NV18    NV18     X      SYS     SYS     NV18    SYS
 GPU4   NV18    NV18    SYS     SYS      X      NV18    NV18    NV18
 GPU5   SYS     SYS     NV18    SYS     NV18     X      NV18    NV18
 GPU6   SYS     SYS     SYS     NV18    NV18    NV18     X      NV18
 GPU7   SYS     SYS     SYS     SYS     NV18    NV18    NV18     X

• • NV18：NVLink 直连——H100 有 18 条 NVLink 4.0 link（每条 link = 4 对差分信号 × 双向，50 GB/s 双向），900 GB/s 双向总量（单向 450 GB/s）。H100 配 4 个第三代 NVSwitch，GPU 0-3 在一个 NVSwitch 域内全互联，GPU 4-7 在另一个
• • SYS：需经过 CPU 中转——走 PCIe，有效带宽 ~12 GB/s（Gen4 pinned），速度约为 NVLink 的 1/75

CPU 类比：这和 NUMA 拓扑完全对应。Linux 用 numactl --hardware 查看 CPU socket 间的互联，GPU 用 nvidia-smi topo -m。

CPU (NUMA)                           GPU (Multi-GPU)
────────                              ────────
Node 0 ──UPI── Node 1          GPU 0 ──NVLink── GPU 1
  │                │              │                  │
  └── 共享内存控制器 ──┘          └── PCIe Switch ────┘

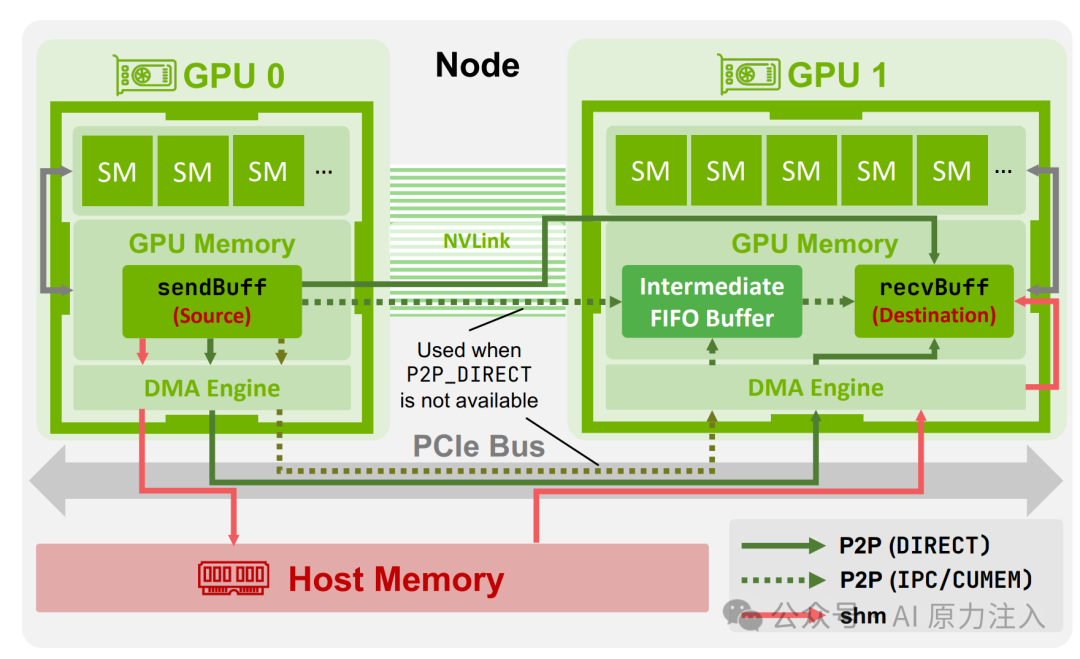

cudaMemcpyPeer：GPU 间直接拷贝。不同路径的延迟差异巨大：

// NVLink 直连：~450 GB/s 单向（900 GB/s 双向）
cudaMemcpyPeer(dst_gpu_ptr, dst_device, src_gpu_ptr, src_device, size);

// 经过 CPU：~12 GB/s
cudaMemcpy(cpu_buf, src_gpu_ptr, size, cudaMemcpyDeviceToHost);
cudaMemcpy(dst_gpu_ptr, cpu_buf, size, cudaMemcpyHostToDevice);

在生产环境中：TP 组内的 GPU 必须 NVLink 直连。如果 TP=4 且 4 个 GPU 不在同一个 NVSwitch 域内，vLLM 会在 initialize_from_config 时检测到拓扑不匹配并告警。

4. 跨进程共享——"两个 vLLM 实例能不能共享显存里的 KV cache？"

你做 8 实例、TP=1 部署。实例 A 计算了 prompt 的 KV cache 存到 HBM，实例 B 处理相同的 prompt——能不能直接读实例 A 的显存？

4.1 进程隔离：谁也看不见谁

和 CPU 一样，每个 CUDA context 有独立的虚拟地址空间。实例 A 的 cudaMalloc 返回 0x7f000000，实例 B 的同一地址指的不是同一块物理 HBM。这就是为什么 LMCache 用磁盘（不是显存）做跨实例共享——每个实例独立读写同一个文件，互不干扰。

那么 CUDA 的 Unified Memory（cudaMallocManaged）呢？它号称可以让多个 GPU 访问同一块内存。要理解它的工作原理——以及为什么它也无法胜任 LLM 推理——必须先理解缺页中断。

实例 A (pid=1234)                  实例 B (pid=5678)
  cudaMalloc → 0x7f000000            cudaMalloc → 0x7f000000
       ↓                                   ↓
  物理 HBM 0x10000                    物理 HBM 0x20000
  (完全不同)                          (完全不同)

4.2 先理解"缺页"：当程序访问一块还不存在的内存时

无论是 CPU 还是 GPU，程序访问一个虚拟地址时，MMU 查页表——如果发现这个地址还没有对应的物理页，就会触发一个缺页中断（page fault）。操作系统（或 GPU 驱动）的 page fault handler 被唤醒，分配一块物理内存，更新页表，然后程序继续执行——就像什么都没发生过。

这个过程对程序透明，但不是免费的：CPU 缺页处理大约 1-2μs，GPU 缺页处理（Unified Memory 场景）约 10μs。单次看起来不多，但累计起来——尤其是 LLM 推理中对延迟极其敏感——就是致命的。

4.3 Unified Memory：共享的幻觉

CUDA 确实提供了跨进程共享显存的机制——cudaMallocManaged。它的底层原理就是缺页驱动的按需迁移。但它的工作方式和很多人的直觉相反。

// 实例 A 和 B 都可以访问这个指针
float *shared;
cudaMallocManaged(&shared, N * sizeof(float));

// 实例 A 写入，GPU 0 的 page fault handler 把页面迁移到 GPU 0
kernel_A<<<...>>>(shared);

// 实例 B 读取——page fault！页面从 GPU 0 迁移到 GPU B
// 延迟: ~10 μs per page × (N / 64KB pages)
kernel_B<<<...>>>(shared);

每 64KB 一页，每页迁移延迟 ~10μs。如果 N=4GB，那是 65,536 次 page fault，总延迟 655ms。对于需要 sub-100ms TTFT 的 LLM 推理来说，这是不可接受的。

CPU 类比：mmap 的文件映射也是 page fault 驱动的——第一次读文件时缺页中断把磁盘数据读入 page cache。64KB GPU 页 ≈ Linux 的 THP (2MB pages)，都是为了减少 TLB 压力和 fault 次数。

为什么 LMCache 用磁盘而不是 UM：Unified Memory 跨实例共享在理论上是可行的——两个 CUDA context 可以通过 IPC (cudaIpcGetMemHandle) 共享同一个 cudaMallocManaged 区域。但 page fault 的延迟对于 LLM 推理是致命的——KV cache 的每个 256-token chunk 约 14MB，跨 GPU 迁移需要 ~210 次 page fault，2ms 延迟。而 LMCache 的 L3 磁盘方案（GDS DMA）也差不多是这个量级——但不需要 GPU 间协调，每个实例独立读磁盘。

4.4 CUDA IPC：显式的跨进程共享

除了 UM，CUDA 还有一套专门的跨进程共享 API——cudaIpcGetMemHandle / cudaIpcOpenMemHandle。它可以让进程 A 分配一块显存，导出为一个不透明的 handle，进程 B 通过 handle 打开并直接访问同一块物理 HBM。

// 进程 A：导出
cudaIpcMemHandle_t handle;
cudaIpcGetMemHandle(&handle, gpu_ptr);

// 进程 A 把 handle 通过 shm/pipe 传给 B

// 进程 B：导入
void *remote_ptr;
cudaIpcOpenMemHandle(&remote_ptr, handle, cudaIpcMemLazyEnablePeerAccess);
// 现在 remote_ptr 指向的就是进程 A 的同一块物理 HBM

为什么不用于 LMCache？ IPC 共享是"真共享"——零拷贝，延迟最低。但它要求进程间协调：进程 B 必须知道进程 A 的 handle，必须在使用期间保持 handle 有效。如果进程 A 崩溃或释放了内存，进程 B 立即出现 segfault。LMCache 选择磁盘而非 IPC 的根本原因不是性能——是故障隔离。8 实例共享一块 IPC 显存，一个实例的 OOM 或 crash 会连锁影响其他 7 个实例。磁盘方案天然隔离——每个实例读自己的文件，一个崩溃不影响其他。

4.5 GPU Memory Pool：预分配 + Sub-allocation

vLLM 实际管理 KV cache 时，并不是每次都调用 cudaMalloc。它使用 CUDA Memory Pool（cudaMemPool）——预分配一大块显存，然后自己做 sub-allocation：

// 创建 pool，预分配 40GB
cudaMemPoolProps props = {.allocType = cudaMemAllocationTypePinned};
cudaMemPool_t pool;
cudaMemPoolCreate(&pool, &props);
cudaMemPoolSetAttribute(pool, cudaMemPoolAttrReleaseThreshold, ...);

// 从 pool 中分配（不是从全局显存）
void *kv_block;
cudaMallocFromPoolAsync(&kv_block, block_size, pool, stream);

好处：

• • 无碎片：pool 内部的分配由应用程序控制，不会出现全局显存级别的碎片
• • 快：不需要走 CUDA 驱动的全局分配器
• • 可预测：KV cache 的 block 大小固定（vLLM 中默认 256 tokens × KV 维度），天然适合 pool 管理

CPU 类比：jemalloc 或 tcmalloc——替代系统的 malloc，通过预分配 arena 和线程本地缓存减少锁竞争和碎片。

5. 绕过 CPU——"能不能让 NVMe 直接把数据写到 GPU？"

接上一节：LMCache L3 的 KV cache 存在磁盘上。传统路径是：

NVMe →(DMA)→ CPU RAM →(CPU copy)→ GPU HBM
        ~3 GB/s              ~6 GB/s      总计 ~2 GB/s（串行）

GPUDirect Storage 把中间环节砍掉：

NVMe →(DMA)→ GPU HBM
        ~3-7 GB/s（取决于 NVMe 型号和 PCIe 拓扑）

5.1 DMA 链条：为什么需要 P2P + udev？

GDS 依赖一条完整的 DMA 通道：

NVMe 控制器 ──PCIe── PCIe Switch ──PCIe── GPU
     │                                        │
     └── 数据走 PCIe P2P DMA ─────────────────┘
              (不经过 CPU Root Complex)

这条通道要工作，需要三个条件：

1. 1. BIOS 层面：PCIe ACS (Access Control Services) 必须禁用，允许 P2P 流量跨越 PCIe 分支
2. 2. 内核层面：nvidia-fs.ko 模块加载，NVMe 块设备注册到 nvidia-fs 驱动
3. 3. 用户层面：cuFile 库能通过 udev 查询块设备属性（/dev/nvme1n1p1 的 ID_FS_USAGE 等）

其中第 3 条就是我们在 H100 上排查了 2 小时的 cuFile err=5030 的根因——容器内缺少 /run/udev 挂载。

# 确认 GDS 可用
/usr/local/cuda/gds/tools/gdscheck -p  # 平台检查
/usr/local/cuda/gds/tools/gdscheck -f /mnt/nvme/test  # 文件注册测试

# 实时查看 DMA 吞吐
nvidia-smi dmon -s pucv  # PCIe + NVLink utilization

CPU 类比：sendfile() 系统调用——数据从磁盘文件描述符直接传到 socket 文件描述符，不经过用户态缓冲区。GDS 是 GPU 版本的 sendfile。

代价：GDS 对硬件有严格要求——需要 NVIDIA 认证的 NVMe 驱动器、特定的 PCIe 拓扑（GPU 和 NVMe 必须在同一 PCIe 交换机下）、以及 nvidia-fs 内核模块。不是所有系统都能用。

6. 大页——"2MB 的页和 4KB 的页，对 GPU 有什么影响？"

在 CPU 上启用 2MB 大页后，你发现 CPU→GPU 传输快了约 5%。为什么 GPU 传输受 CPU 页面大小影响？

6.1 先理解 TLB：MMU 的"快捷键"

MMU 每次查页表都要访问内存（页表本身存在 RAM 里），这太慢了。所以 CPU 和 GPU 都有一个 TLB（Translation Lookaside Buffer，旁路转换缓冲），相当于 MMU 的 Cache——把最近用过的"虚拟→物理"映射缓存起来。

TLB 的条目数有限（通常几十到几百条）。如果访问的内存分散在太多小页面中，TLB 不够用，MMU 就得频繁去 RAM 里查页表——这叫 TLB miss，每次多花几十个 CPU 周期。大页的意义就是：一个 2MB 的页只需要 1 个 TLB 条目，覆盖同样 2MB 范围如果用 4KB 页则需要 512 个条目。

6.2 DMA 传输需要遍历页表

GPU DMA 引擎发起传输时，内核必须锁定所有涉及的物理页面（pin），然后构建一个 scatter-gather list（散聚列表）给 DMA 引擎——因为 DMA 引擎需要知道"从物理地址 A 读 4KB，跳到物理地址 B 再读 4KB，跳到物理地址 C..."。页越大，这个列表越短：

4KB 页（传输 1GB）：
  1GB / 4KB = 262,144 个页表条目
  内核遍历 262K 条目 → 构建 262K 条目的 SG list → 发给 DMA 引擎

2MB 大页（传输 1GB）：
  1GB / 2MB = 512 个页表条目
  遍历快 512 倍，SG list 短 512 倍

这个遍历发生在每次 cudaMemcpy 调用——除非你用了 pinned memory（cudaMallocHost），内核只需要在分配时 pin 一次，后续传输直接用。

GPU 本身也有大页概念——CUDA 的 Unified Memory 使用 64KB 页面粒度，不是标准的 4KB。这是 CUDA 驱动层面的优化，对用户透明。

# CPU 端：查看大页配置
cat /proc/meminfo | grep Huge
# HugePages_Total:    1024
# Hugepagesize:       2048 kB

6.3 使用大页分配

mmap(NULL, size, PROT_READ|PROT_WRITE,
     MAP_PRIVATE|MAP_ANONYMOUS|MAP_HUGETLB, -1, 0);

实践：对于 vLLM 推理，CPU 端使用大页对 CPU→GPU 传输影响有限（因为 vLLM 传输量不大）。但CPU 内存池（如 LMCache 的 L2 CPU cache）使用大页可以提升存储和检索吞吐——/proc/sys/vm/nr_hugepages 的配置值得关注。

7. 内存层级——"这一路的延迟差了多少？"

把前面所有概念串起来，从最快的寄存器到最慢的磁盘：

关键差异：

• • GPU 的 Shared Memory 是显式管理的——程序员决定什么数据放进去。CPU 的 L1/L2/L3 Cache 对程序员透明
• • GPU 没有 swap。HBM 满了就是 OOM。CPU 可以通过 swap 换出到磁盘（慢但能用）
• • GPU 通过 GDS 访问 NVMe 的延迟（50-100μs）远低于 CPU 的常规磁盘访问（100-500μs），因为 DMA 绕过了 CPU 的 VFS/block 层

8. 性能诊断——"我怎么知道瓶颈在哪？"

推理慢了。是 HBM 带宽不够？是 PCIe 拥塞？还是 GPU 在等 page fault？

8.1 对标工具

# 一行实时监控：显存 + 利用率 + PCIe/NVLink 吞吐
nvidia-smi dmon -s mucp -d 2

# 输出列：
#  sm   mem   enc   dec    pci_rx    pci_tx   nv_rx   nv_tx
#  65   45G     0     0     1024     2048     18000   18000
#  ↑    ↑                     ↑                 ↑
#  SM   显存                  PCIe RX/TX       NVLink RX/TX
#  利用率 用量                 (MB/s)           (MB/s)

典型故障模式：

9. 决策树——"什么时候该操心这些？"

你在做推理部署，GPU 内存相关的问题：
│
├─ 模型加载 OOM？
│   ├─ 模型太大 → TP 分片 或 降低 GPU_MEM_UTIL
│   ├─ 碎片化 → 重启进程，先分配大块
│   └─ 有其他进程占用 → nvidia-smi 查谁在占
│
├─ CPU→GPU 传输慢？
│   ├─ 数据量大（>100MB/次） → 用 cudaMallocHost (pinned)
│   ├─ 数据量小 → 不用折腾，malloc 足够
│   └─ 频繁传输 → 预分配 + 重用 buffer
│
├─ 多 GPU 通信慢？
│   ├─ NVLink 可用 → 优先！确保 GPU 在同一 NVSwitch 域
│   ├─ 只有 PCIe → 考虑 PCIe P2P
│   └─ 经 CPU 中转 → 最慢，只有别无选择时用
│
├─ 跨实例共享 KV cache？
│   ├─ 同机多 GPU → 共享磁盘 (L3)，不要用 Unified Memory
│   ├─ 跨机 → Controller 模式 或 共享文件系统
│   └─ 低延迟要求 (<1ms) → GPU 间 P2P
│
├─ 磁盘→GPU 传输？
│   ├─ 硬件支持 GDS → 用 GDS (DMA 直通)
│   ├─ 不支持 GDS → 用 O_DIRECT + POSIX 回退
│   └─ 容器部署 → 记得挂载 /run/udev + nvidia-fs 设备
│
└─ 性能诊断？
    ├─ 长期趋势 → DCGM + Prometheus
    ├─ 单次 profile → nsys
    └─ 实时监控 → nvidia-smi dmon

附录：快速参考——CPU ↔ GPU 命令对照
