CommInsight：从通信库底层事件重建大规模训推的全栈因果链

01

当通信成为大规模训推的系统性变量

模型规模、并行维度和集群规模同时增长后，通信问题已经很难用“某个算子慢”来概括。一次任务异常可能来自框架控制流分歧，也可能来自某个 Rank 的计算迟滞、集合通信链路退化，甚至是单个物理端口的拥塞和重传。随着 DP、TP、PP、EP、CP 等并行策略叠加，任务内部形成了大量彼此独立又相互耦合的通信域。

DCGM 与 IB/NVLink Counter 能发现硬件异常，却无法证明异常是否真正拖慢当前任务；吞吐和 MFU 能感知整体变化，却无法下钻到通信组、通信实例和对端关系；框架打点能够划分部分阶段，却通常看不到通信库内部的真实执行路径。

真正缺失的不是又一个孤立指标，而是通信事实与训练语义之间的映射，以及跨 Rank 的因果关系。

02

从通信事实到全栈因果链

CommInsight 是面向大规模分布式训练与推理，以深度通信观测为基础、训练语义还原为桥梁、跨 Rank 异常诊断为核心的系统级诊断平台。它以通信库内部真实事件为事实基础，逐层恢复通信组角色、训练进度和跨 Rank 依赖。

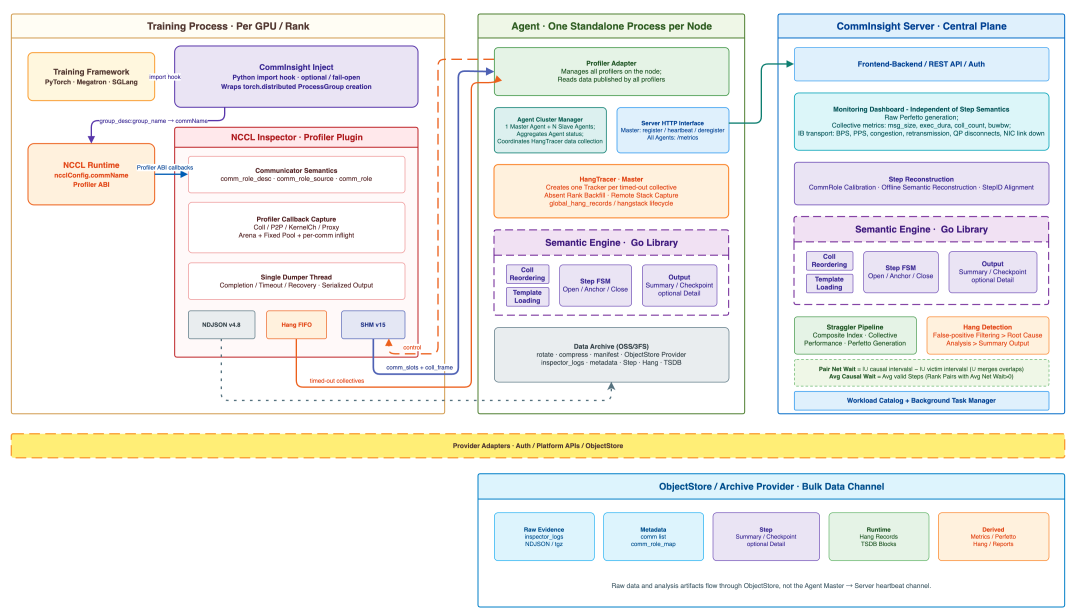

CommInsight 总体架构：训练进程、节点级 Agent、Semantic Engine 与 Server 解耦协作。

CommInsight 由训练进程内组件、节点级组件和独立服务三层组成：

• 训练进程内：Inject 在 Python 启动阶段补全通信组语义；Profiler 作为 NCCL Plugin 捕获真实 Collective/P2P 与 Communicator 事件。两者只保留必要工作，不依赖 Server 存活。

• 训练节点侧：每个节点运行一个 Agent，实时消费本地 Profiler 数据，生成 Metrics、收集 Hang 现场证据、执行语义恢复并增量归档；Master Agent 负责节点成员管理、跨节点证据聚合与全局控制。

• 独立服务侧：Server 负责任务管理、分析编排、综合诊断、查询与可视化，不进入训练进程热路径。Semantic Engine 既可嵌入 Agent 在线增量处理，也可基于归档的 inspector_logs 独立完成离线重建。

端到端数据流：从语义注入到跨 Rank 综合诊断

1. 语义注入：Inject 在 torchrun 前完成安装，在创建 ProcessGroup 时将 group_desc/group_name 透传至 NCCL，为 DP、TP、PP、EP、CP 等通信组角色识别提供语义证据。

2. 事实采集：NCCL 加载 libnccl-profiler-comminsight.so，捕获 Collective/P2P、Communicator、超时与性能事件；实时数据经 SHM/FIFO 输出，完整原始记录按 inspector_logs 分段保存。

3. 节点级处理：Agent 消费 SHM/FIFO 并生成通信与设备 Metrics；HangTracer 收集超时通信、缺席 Rank 和进程栈，由 Master Agent 聚合跨 Rank、跨节点证据并完成初步判定。

4. 训练语义恢复：Semantic Engine 持续解析通信事件流，根据通信组角色恢复 Step 边界与训练阶段，输出 Metadata、Step Summary 和可恢复 Checkpoint。

5. 可靠归档：Agent 通过统一 Archive Provider 持久化 Profiler 原始数据、Metadata、Semantic 与 Hang 证据，使在线结果和离线重建共享同一份事实基础。

6. 综合诊断：Server 联合 Hang 现场证据、通信拓扑、训练语义与硬件指标，完成 Hang/Failure 源头定位、Straggler 归因、通信性能分析和 Perfetto 时间线下钻，把任务异常逐层定位到 Rank、Step、通信组与物理链路。

由此，CommInsight 将通信组语义、底层通信事实、节点级现场证据、训练进度和硬件遥测组织为一条可回放、可验证的全栈因果链。

03

Profiler 深度通信观测：无侵入保留通信事实

CommInsight Profiler 的首要价值，不只是采集更完整的通信事件，而是以接近零接入成本获得通信库内部的白盒观测能力。它基于 NCCL 原生 Profiler ABI，以独立 Plugin 形式加载，无需修改训练代码、训练框架或 NCCL 源码，也不绑定特定 NCCL commit 与内部 Patch，可在 NCCL 2.27 及以上版本中直接部署。

对于需要同时维护大量框架、镜像和 NCCL 版本的 Infra 团队，这意味着 CommInsight 可以作为统一的底层观测能力横向覆盖不同业务，无需为每个任务重复插桩或重新编译。Profiler 脱胎于 NCCL 社区 Inspector，并围绕通信语义、事件完整性、并发安全、资源隔离和长期运行进行了系统性增强。

采集位置与采集内容

NCCL 通过 Profiler ABI 暴露从 API 提交、通信任务创建、Kernel Channel 执行到 Proxy 数据传输的分层事件。CommInsight 在这些原生回调位置建立关联，形成一条从上层调用到设备与网络执行的完整通信记录。

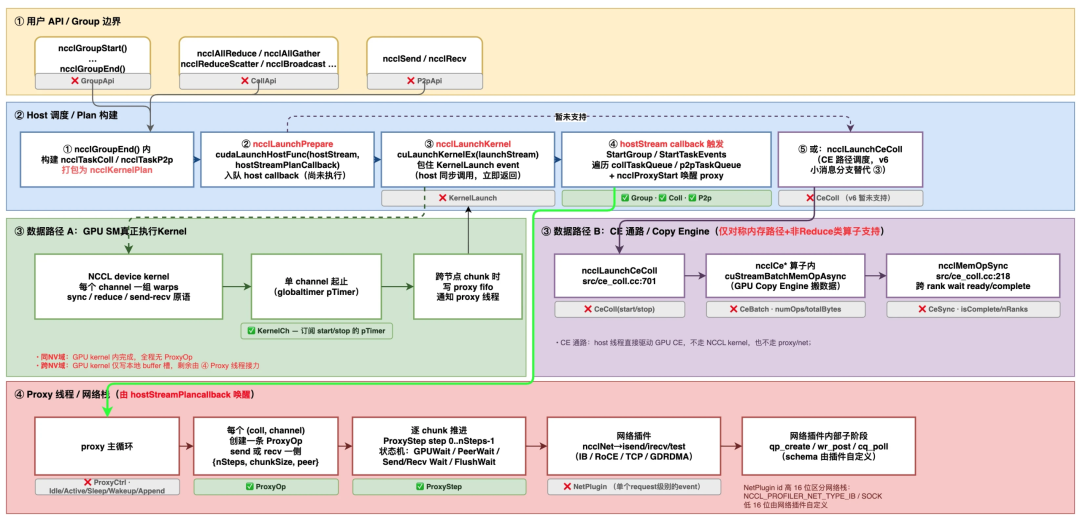

CommInsight NCCL Profiler 采集位置与采集内容

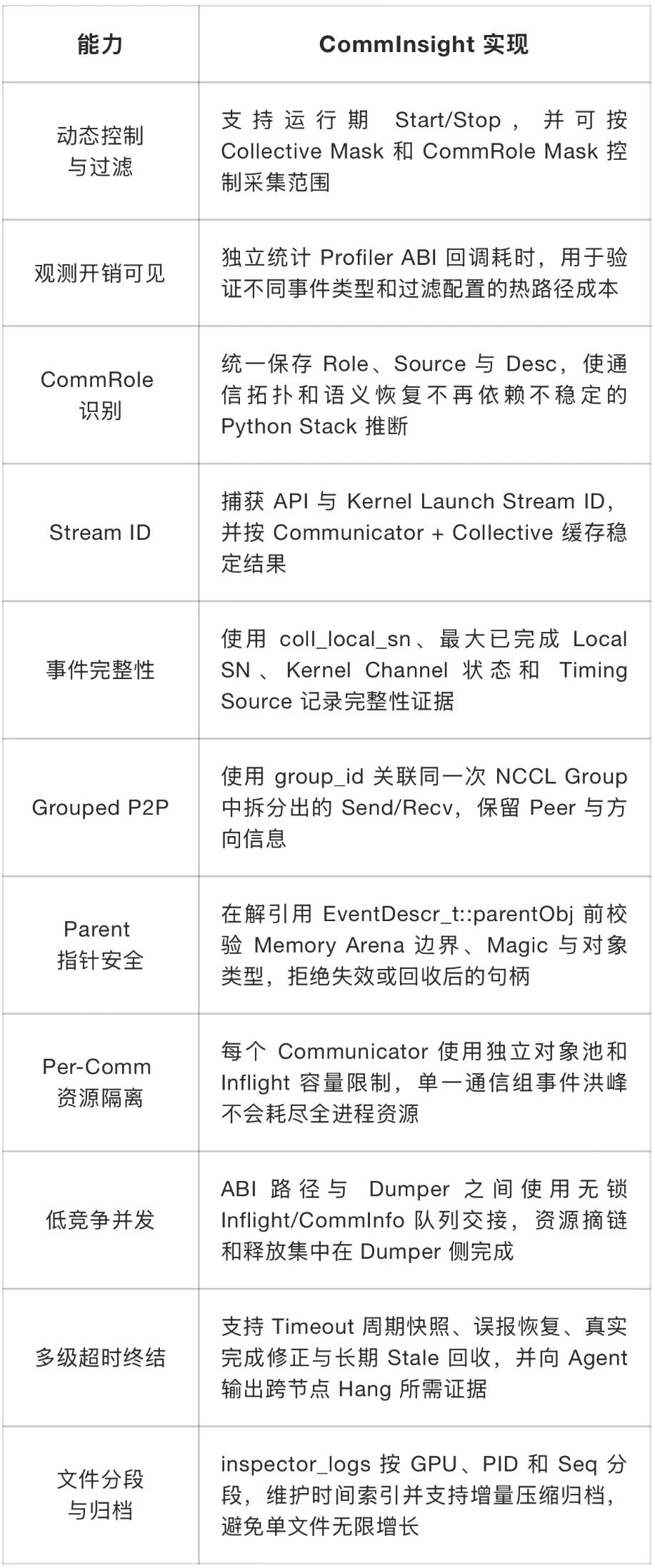

面向生产环境的关键增强

在社区 Inspector 事件模型的基础上，CommInsight 针对大规模训练的长期运行、高并发和故障诊断需求，补齐了动态控制、语义证据、事件完整性、资源隔离与超时终结等生产级能力。

这些增强遵循同一原则：Profiler 可以独立运行并管理自身资源和数据生命周期；任何观测能力异常都只能导致采集降级，不能阻塞训练或要求下游组件在线。

接入方式：

配置 NCCL_PROFILER_PLUGIN即可启用原始通信事实采集。CommInsight Inject 不是 Profiler 的运行依赖，仅用于在旧版框架环境中补全 CommRole 语义。

Profiler 的职责边界很明确：在最接近 NCCL 真实执行的位置捕获事实，完成必要关联和安全落盘，但不在训练进程内进行跨 Rank 聚合、训练语义恢复和复杂诊断。

04

Semantic Engine：从无序算子流逆向重建训练语义

Semantic Engine 从通信算子流中逆向恢复训练语义。其核心 Step Engine 不依赖框架打点，而是从每个 GPU 的 Collective/P2P 序列中识别稳定边界，重建 Step、Forward/Backward、梯度同步和 Microbatch 等执行阶段。整个过程由“乱序吸收与确定性重排—模板选择—边界 FSM—语义投影—Checkpoint”组成，而不是对日志进行一次性的全量正则匹配。

1. 算子重排与稳定窗口

Profiler Dumper 按 Communicator 维度依次遍历各自的 Collective 列表，只能保持单个 Communicator 内部的局部顺序，无法保证多个 Communicator 合并后的全局时间顺序。如果把输出顺序直接交给 FSM，不仅会造成同一 Step 内不同通信域的算子错位，还会破坏模板对跨通信域连续算子组合的严格匹配，使原本完整的 Open、Anchor 或 Close 特征无法命中。

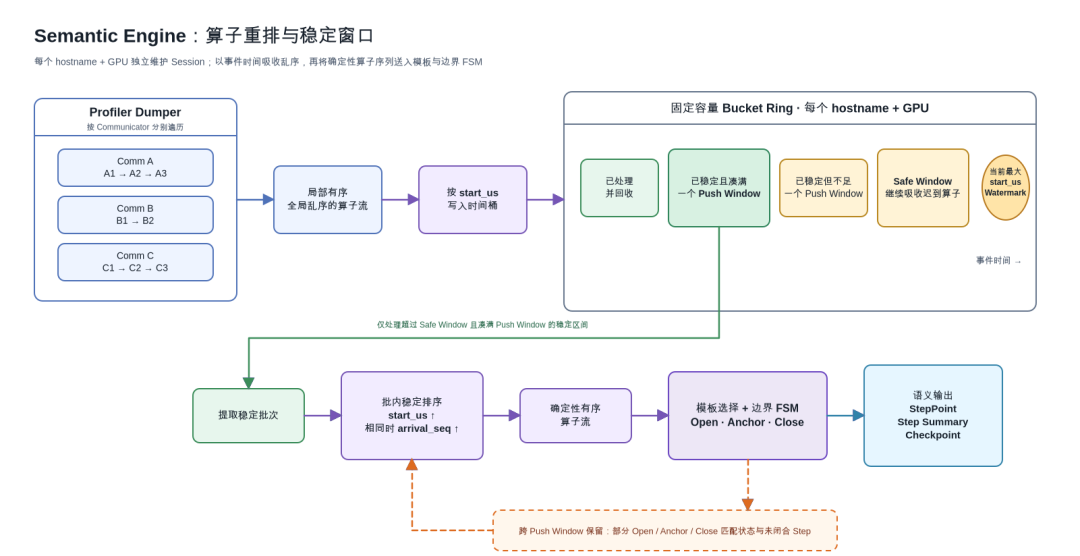

Semantic Engine 算子重排与稳定窗口

• 按事件时间归桶：算子依据 start_us 进入对应时间桶，而不是按照日志到达顺序直接推进语义状态；迟到记录仍可落回尚未提交的桶。

• Safe Window 吸收乱序：Engine 以当前已见最大 start_us 为水位，只处理水位之前超过 Safe Window 的稳定区间，仍可能收到迟到事件的尾部继续保留。

• Push Window 控制批次：稳定区间达到一个完整 Push Window 后才批量取出；连续空窗口可直接跨过，显式结束或文件密封时再强制排空已确认边界。

• 批内确定性排序：每批先按 start_us 排序，时间相同时再按本 Session 的 arrival_seq 稳定排序，使在线处理和离线重建得到可复现结果。

• 跨批保留匹配状态：Push Window 只是资源与调度边界，不是语义边界。Open、Anchor、Close 的部分匹配和未闭合 Step 会跨批保留，不会因批次切分而中断。

该设计避免了对全部历史算子反复排序。Engine 只排序已经稳定的当前批次，并在 Step 提交后立即释放不再需要的前缀；内存中通常只保留 Safe Window 尾部、当前未闭合 Step 和少量匹配状态。

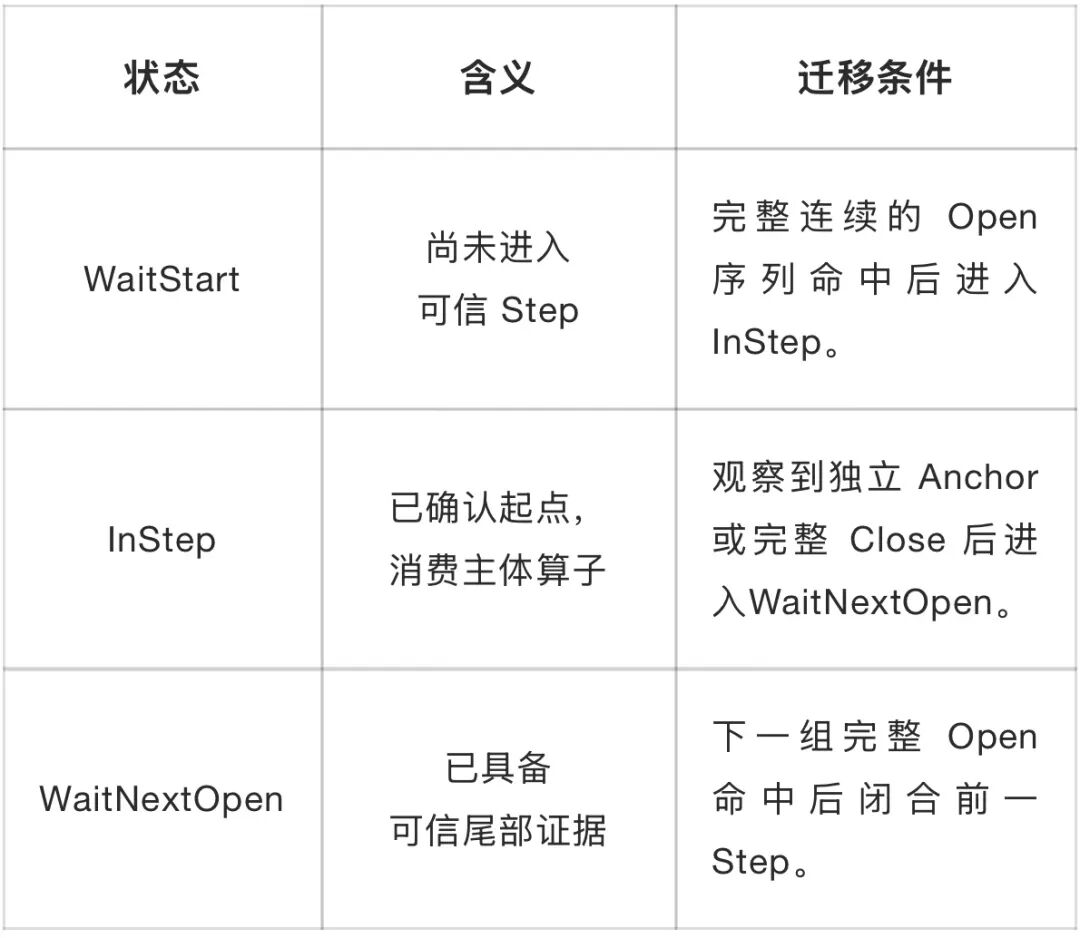

2. 模板选择与边界 FSM

模板由 requires、forbids、优先级以及 Step 的 Open、Anchor、Close 连续序列共同组成。requires/forbids 用于判断任务语义特征；多个模板同时满足时选择优先级最高的模板。模板文件版本与单个模板版本分别记录，使规则格式演进和某类任务的语义修订可以独立管理。

完成模板选择后，排序后的每一个算子都会进入边界 FSM。Sequence Matcher 采用严格连续匹配：任何无关算子都会打断当前候选，并将同一个算子重新判断为新候选的起点。FSM 不会先过滤“无关算子”再拼接边界，因此不会把原本不连续的 Open 或 Close 误认为连续特征。

Open、Anchor、Close 各自承担不同职责：Open 确认新 Step 的起点；Anchor 提供跨 Rank 对齐所需的稳定通信身份；Close 记录任务自身的结束特征。只有在已观察到独立 Anchor 或 Close 后，下一次 Open 才能闭合前一个 Step，防止一个超大 Step 主体中偶然重复的 Open-like 序列把 Step 错误拆分。

若 Close 因采集缺失而不完整，但 Anchor 已经证明 Step 到达尾部，FSM 会在下一组完整 Open 前使用最后一个已观察算子闭合窗口，而不会把两个 Step 融合或凭空丢弃算子。输入结束时也不会无条件输出尾部残片：仍处于 InStep 的未闭合部分进入 Checkpoint 的重放范围，由下一批数据继续完成。

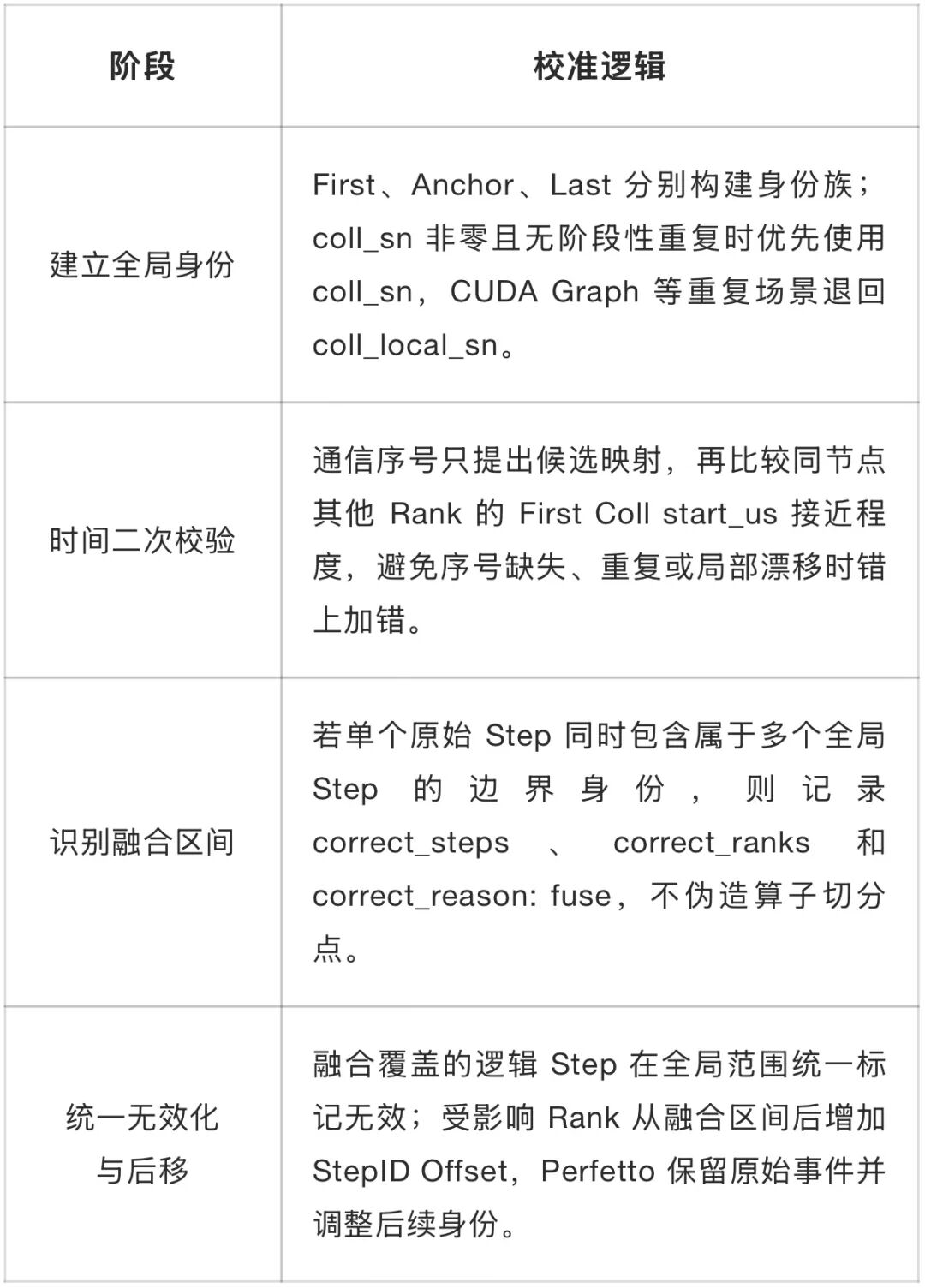

3. 全局锚点与 StepID 校准

边界 FSM 解决的是单 GPU 上“一个 Step 从哪里开始、在哪里结束”，但本地递增的 Step ID 本身并不具备跨 Rank 的全局身份。只要某个 Rank 因底层事件漏采而融合了相邻两个 Step，它后续的本地 Step ID 就会整体落后一位；此时每个 GPU 的边界看起来仍然连续，但跨 Rank 的同号 Step 已不再属于同一次训练迭代。

为此，每个模板还要选择一个跨 Rank 稳定出现的全局锚点算子，例如 DFT_GLOBAL 或 DIST_OPT 通信域中的小消息 AllReduce。锚点不是为了重复定义 Step 边界，而是为各 Rank 的同一次 Step 提供可以相互验证的通信身份。Step Summary 会为 Anchor 保留 comm_hash、Collective、coll_sn、coll_local_sn 和 start_us；First、Last 也保留同样的边界证据，形成三路冗余。

全局锚点需要同时满足三个条件：在目标 Rank 范围内具有共同语义；每个 Step 的出现位置稳定；通信身份可以跨 Rank 对齐。它由任务模板显式定义，而不是固定要求某一种 CommRole 或 Collective，从而适配不同框架、并行策略和优化器实现。

校准结果与原始 Step Summary 分开保存。系统先生成可审查的预览，用户应用后才归档纠错文件并启用任务级校准状态；也可以清除校准并重新计算。所有 Step 相关读取统一根据任务状态选择原始或校准视图，因此原始语义证据始终可追溯，校准算法升级也不需要重新采集通信数据。

在线与离线统一：

同一套模板、Bucket Ring、稳定窗口、FSM 和 Checkpoint同时服务Agent 在线增量处理与 Server 离线语义还原。模板不匹配或持续无Step输出时会自动熔断对应Session，释放 Ring、FSM 与暂存事件；Profiler 原始数据、Metrics与 Hang 证据仍可继续采集和归档，模板修正后可基于原始数据重新恢复语义。

05

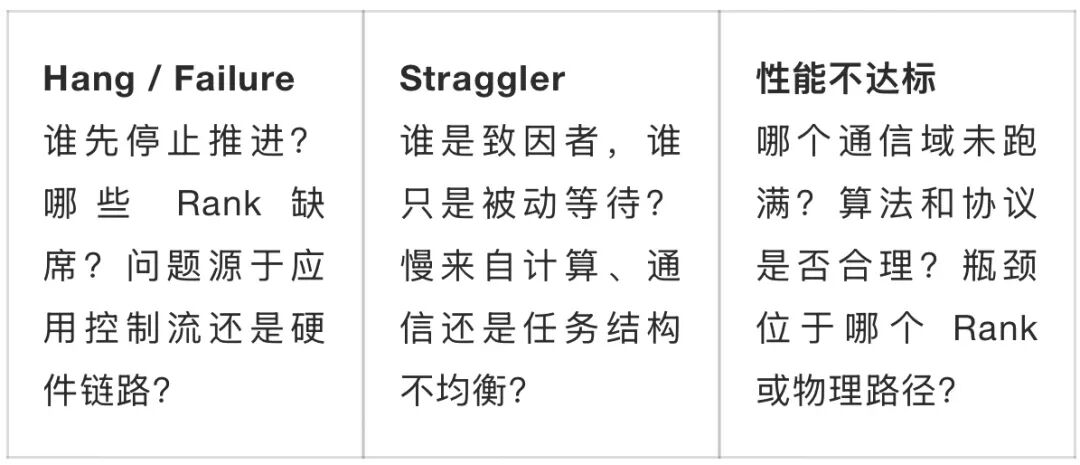

诊断不止于“哪个算子慢”

Server 是 CommInsight 的任务级分析、查询与可视化中心。它把 Profiler 原始事件、Agent 现场证据、Semantic Engine 训练语义和 NIC/NVLink 硬件遥测组织为可交互的诊断入口，使用户可以从任务异常逐层下钻到 Rank、Step、通信组、Collective/P2P 与物理链路。Server 不进入训练热路径；即使服务暂时不可用，训练侧采集、节点处理、语义恢复和归档仍可独立运行，恢复后可直接基于持久化证据继续分析。

Hang / Failure：先定位阻塞源头，再组织完整证据

Profiler 识别长期未完成的 Collective/P2P；Agent 汇聚超时快照、Communicator 成员、缺席 Rank 和进程栈；Master Agent 完成跨 Rank、跨节点的证据聚合与初步判定；Server 按通信实例、Rank 与节点还原“哪些 Rank 已进入、哪些 Rank 缺席、谁在等待谁”。

Hang 页面保留每次事件的通信身份、开始时间、持续时长、完成成员、缺席成员及现场快照，并按时间窗口和 Step 聚合。用户既可以直接查看当前解析结果，也可以对已归档 HangEvent 重新解析；这使检测规则升级后仍能复用原始现场，而不必重新运行训练任务。

能力边界：

当前Hang 分析的核心目标是定位最早未推进的通信及其源头Rank。最终根因仍需结合框架日志、硬件指标与 PyStack交叉验证，避免把一次通信超时直接解释为最终故障原因。

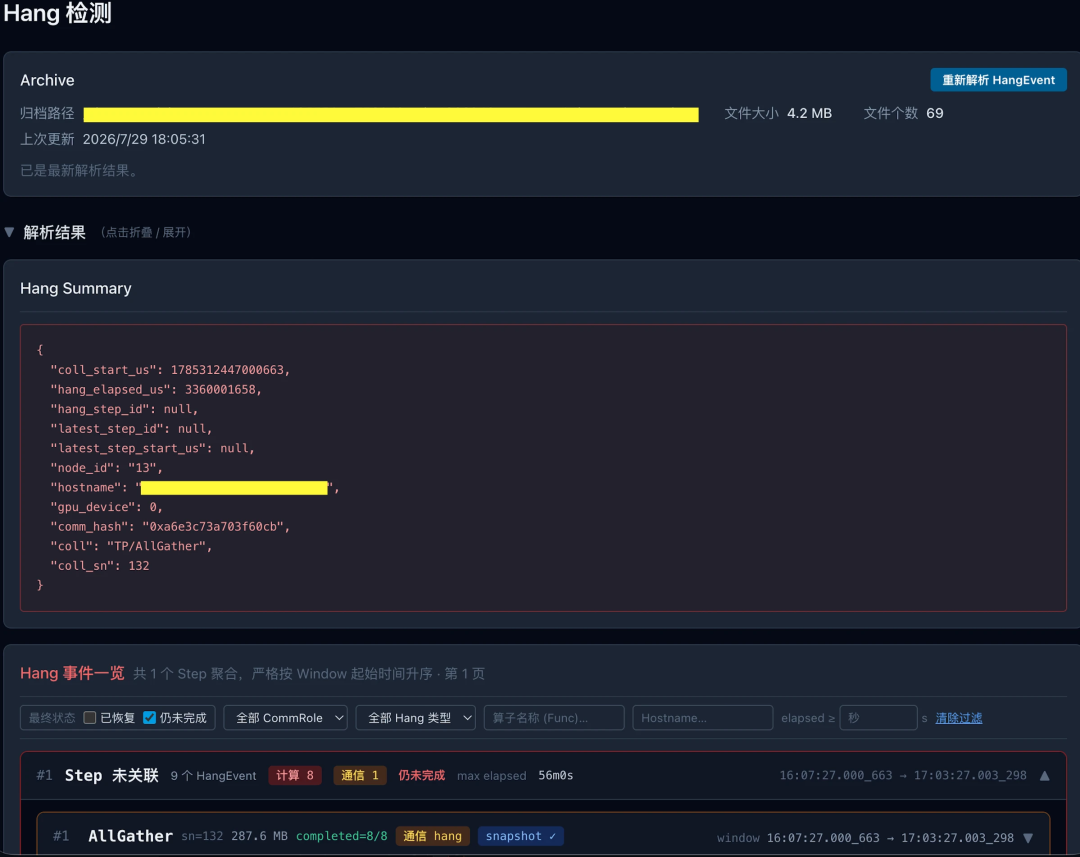

Hang 检测入口：归档现场重解析、Hang Summary 与通信事件逐层展开

Straggler：从被动等待中识别真正的致因 Rank

Straggler 分析以准确的 Step 语义为前提，在单个 Step 内匹配同一次 Collective/P2P。等待时间使用通信双方的 start_us 差值：较早到达的一端等待较晚到达的一端，后者才是本次等待的致因 Rank。

对于同一个 Rank Pair，系统先合并重叠等待区间，再抵消两个方向的等待；不同 Rank Pair 之间不互相抵消。设 R(r,s) 为 Rank r 在 Step s 中产生正向净致因等待的全部 Rank Pair，w(r,p,s) 为 r 对 Rank p 造成的净等待，则：

平均致因等待(r,s) = Σ[p ∈ R(r,s)] w(r,p,s) / |R(r,s)|平均 Step Duration(s) = Σ[有效 Rank q] StepDuration(q,s) / 有效 Rank 数 Straggler Index(r,s) = min(100, 平均致因等待(r,s) / 平均 Step Duration(s) × 100)

没有正向净致因 Pair 时，平均致因等待与 Straggler Index 均为 0。选择多个 Step 时，任务视图中的 Rank 综合指数取该 Rank 在全部 coverage_complete=true Step 上的算术平均值；指数计算使用全部有效 Rank Pair，致因 Top 10 与受害 Top 10 仅负责前端解释“谁在等待谁”，不会反向改变指数。

该指数不是单算子耗时排名。它通过 Pair 内双向抵消削弱通信时序抖动，区分真正导致别人等待的 Rank 与被动等待的 Rank；页面先以并行拓扑热力图展示每个 Rank 的综合指数，点击具体 Rank 后再按需返回致因 Pair、受害 Pair、通信角色和算子明细，从而避免在千卡任务中一次性加载全量细节。再结合通信执行耗时、CommRole、IB/NVLink 与 Perfetto，可以判断问题更接近计算慢、通信慢还是任务结构不均衡。

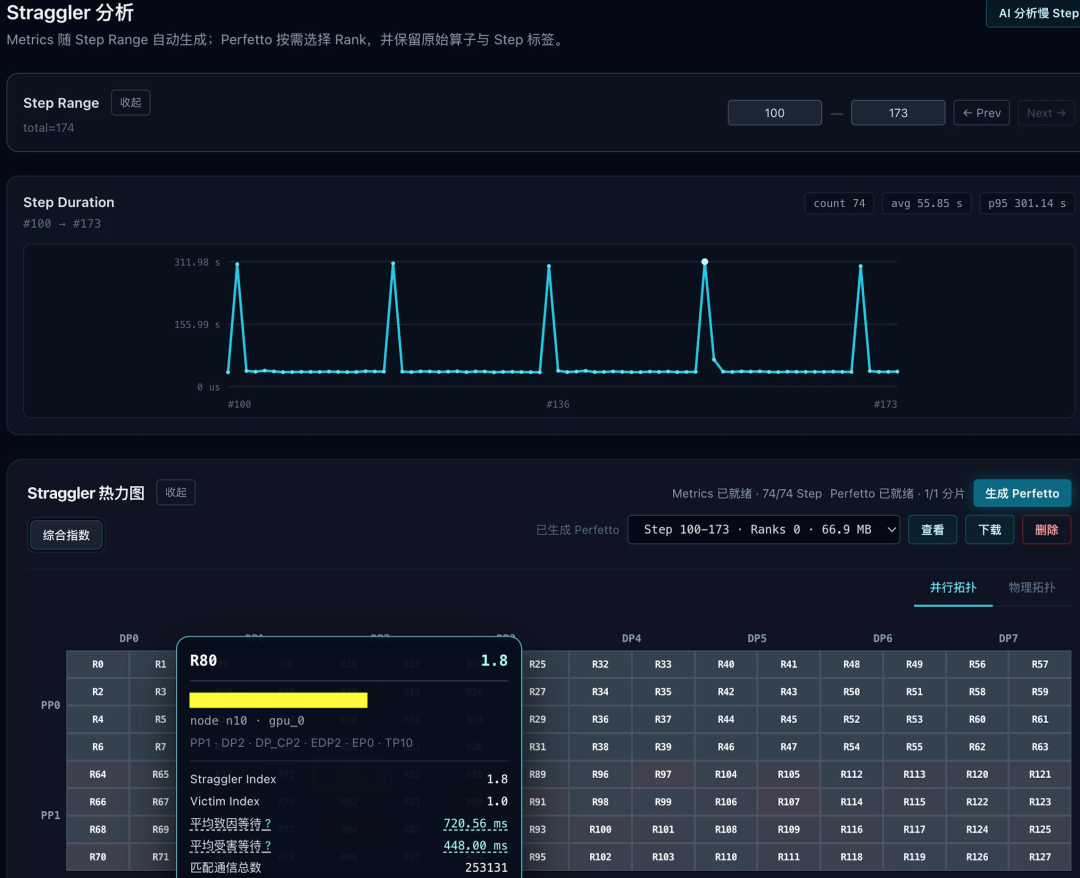

Straggler 分析入口：Step Range、Step Duration、并行拓扑热力图与 Rank 级归因

Perfetto：从诊断结论回到原始通信时间线

规则和指数负责在大规模任务中快速筛选异常，Perfetto 则保留原始通信事件与 Step 标签，承担人工或 AI 的二次验证。用户可以从 Straggler 分析页按 Step Range 和 Rank 生成 Trace，也可以从监控看板按时间范围和 Rank 精确生成；后台根据时间索引定位原始 inspector_logs，并保留 CommRole、Collective/P2P、通信序号、Stream 与执行时间等关联信息。

在 Perfetto 中，用户可以沿 Step、Rank 和通信域观察算子密度、长尾、空洞与跨 Rank 时序，验证一次异常究竟来自计算阶段推迟、通信执行变慢、通信组错位，还是任务结构本身不均衡。生成结果可在线查看、下载或删除，原始归档始终保留，因此分析口径升级后仍可重新生成。

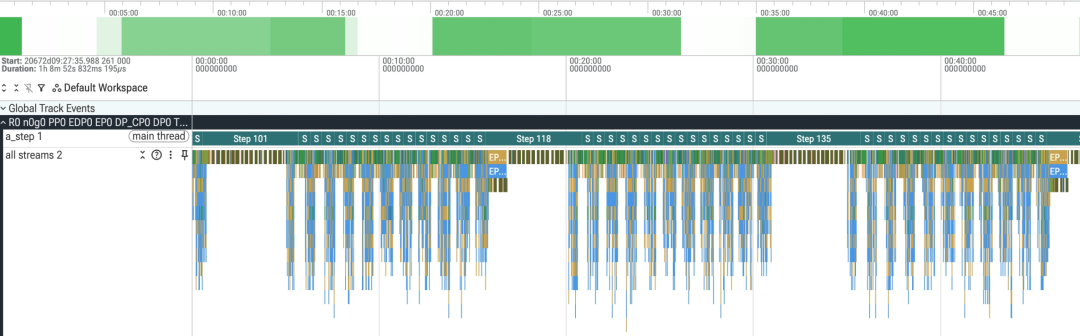

Perfetto 接入：按 Step 或时间范围生成 Trace，并下钻至 Rank 与原始通信事件

三类入口相互衔接：

Hang 页面从未完成通信和缺席 Rank 出发组织现场证据；Straggler 页面从准确 Step 内的跨 Rank 等待关系出发定位致因者；Perfetto 则把两类诊断重新投影到原始时间线中，完成可复查、可解释、可验证的证据闭环。

06

训练任务优先：每个组件都必须独立安全

• Profiler 最小化：热路径只做必要采集和关联；通过有界内存、Per-Comm 资源隔离、文件分段与留存上限约束自身。

• Agent 节点自治：Master Agent、Server 或节点间网络暂时不可用时，本地采集、落盘和初步处理仍可继续；缺失证据持续重试补齐。

• Semantic Engine 自动熔断：拓扑前提不满足或持续无 Step 输出时，关闭对应 Session 并释放 Ring、FSM 与暂存事件。

• 原始证据优先：inspector_logs 分段保存并增量归档，模板升级后可基于原始数据离线重建，无需重新运行训练任务。

归档默认复用训练环境已具备的 3FS 或 OSS，不要求额外部署 Kafka、OTLP Collector 或企业日志平台，也不会让外部流系统成为训练观测的前置依赖。

07

走向开放的通信诊断基础设施

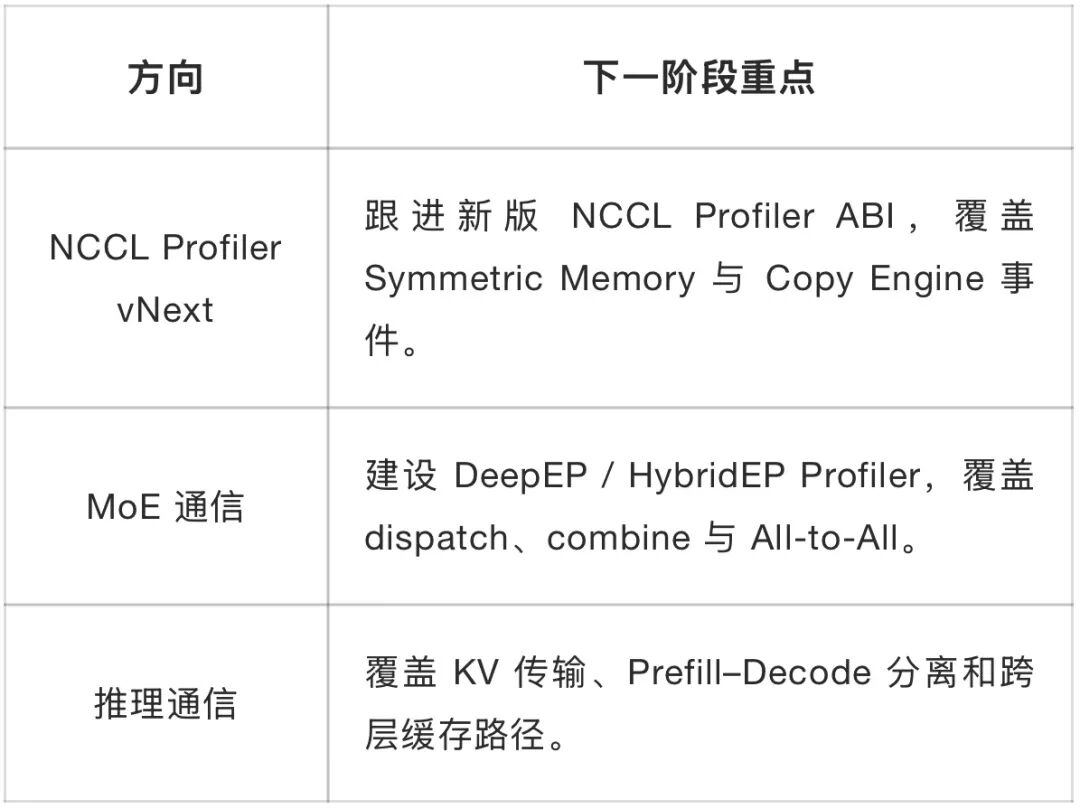

CommInsight 正在与 NCCL 社区推进 Upstream 合作。第一阶段开放 Inject、NCCL Profiler、Agent 与 Semantic Engine；Server 也计划开源，但当前仍在对内部 SSO、任务平台、存储和运维流程进行 Provider 化重构。

CommInsight 的核心不是采集更多数据，而是建立一条贯通通信库底层事件、Rank级现场证据、训练执行语义与跨 Rank 异常诊断的完整链路。

   .

团队介绍

小红书中台技术部-AI通信库团队，专注大规模训推通信与性能优化。

   .
