【京东技术双十一】大数据平台红蓝对抗——磨利刃，淬精兵！

蓝方代表攻击方，红方代表防守方。红蓝对抗模拟了真实的网络攻击和防御过程，在受控的环境中进行，蓝方通过模拟各类威胁和攻击手段，对红方进行攻击，测试其防御能力和系统高可用情况。红方则负责防御和应对，寻找并修复系统中的问题，并且收集关于攻击者的信息。

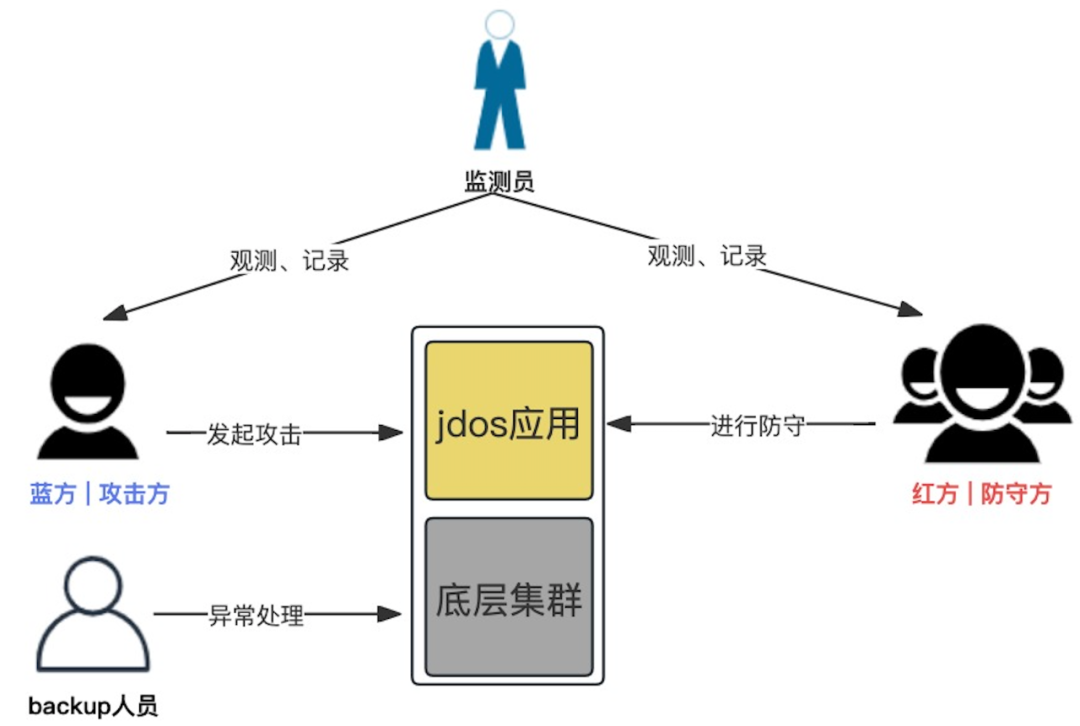

图2.红蓝对抗

红蓝对抗可帮助产研验证监控告警的配置有效性，通知及时性，信息准确性。

红蓝对抗通过识别可能导致系统发生错误的潜在问题，帮助提高系统的可靠性。

红蓝对抗通过识别可能被恶意攻击者利用的潜在弱点，帮助降低发生线上问题的相关风险。

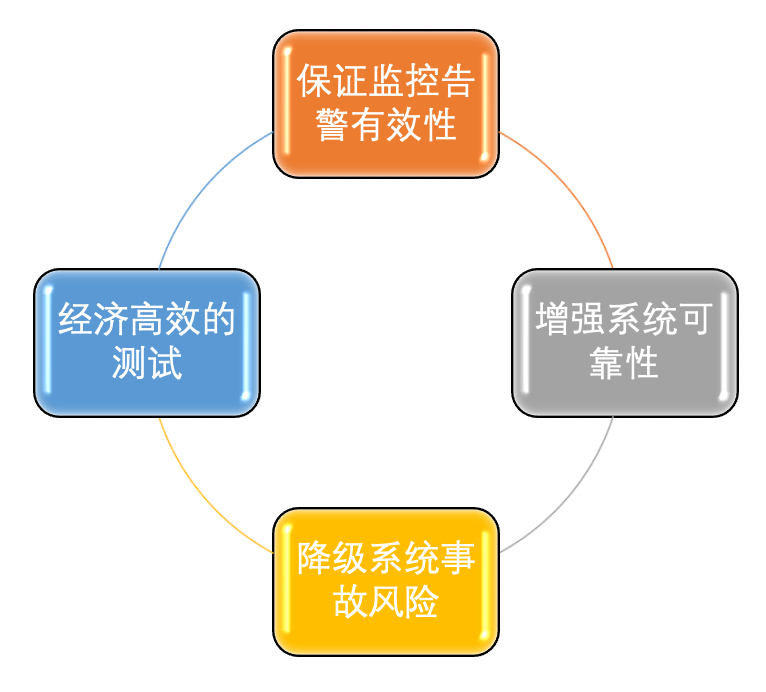

图3.红蓝对抗的好处

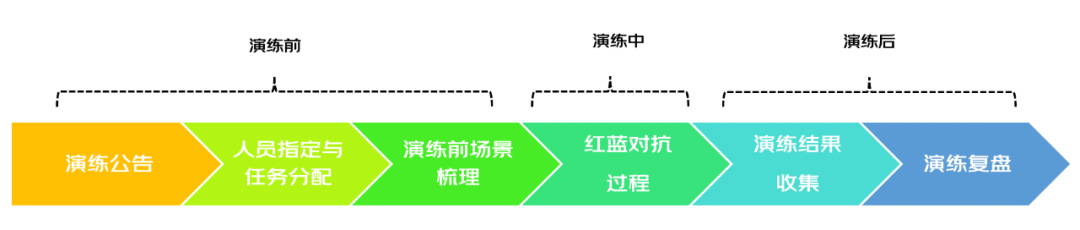

图4.红蓝对抗实践主要包括六个部分

主要包括两个部分：

第一、本次红蓝对抗主负责人组织对抗演练启动会、确定对抗演练时间范围、指定实时/离线演练接口人。

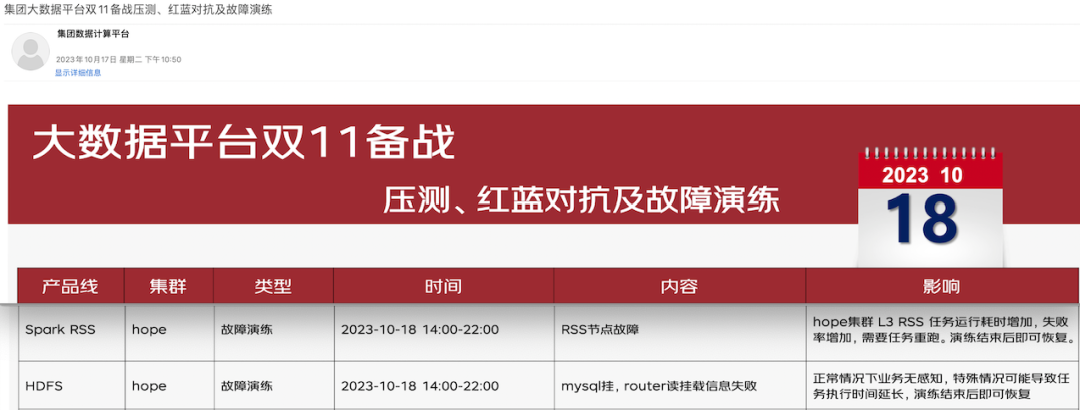

图5.红蓝对抗演练公告

最后，分别指定实时和离线侧演练监测员。一般为测试人员，主要是记录演练过程中发出的告警信息（mdc、ump）以及复核演练记录文档。

图6.红蓝对抗人员指定与任务分配

4.3.1 确定演练应用范围

演练应用建议优先选取应用等级L0和L1的应用，具体可根据业务需要进行选取。另外，在京东可通过以下两种方式快速查询对应的应用：

http://XXX.jd.com/dashboard/4/node/XXX

详细演练应用列表由实时/离线接口人（经过C3领导复核通过）提供，输出：攻方批量注入场景收集

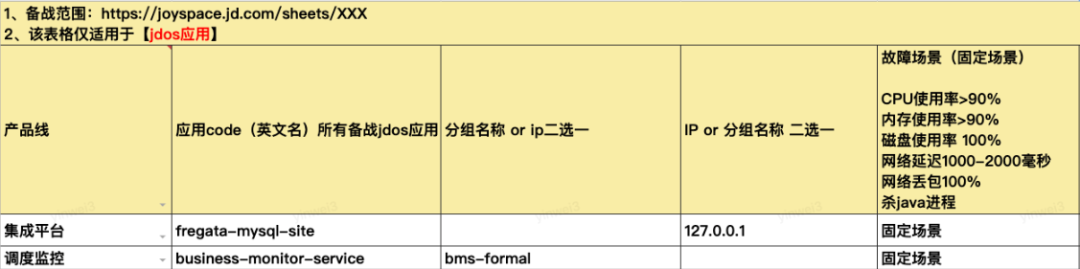

图7.演练应用范围

4.3.2 收集演练故障场景

jdos应用 主要是借助【混沌工程】平台进行故障注入，采用以下演练场景：

底层集群 主要是运维人员通过脚本、命令等方式进行故障注入。主要包括以下演练场景：

有了演练场景，产品也发送了演练通知邮件后，就可以进行红蓝对抗了。这里要说明几点：

① 不能将具体的攻击时间“透露”给蓝方；

4.4.1 【主负责人】演练前通知

主负责人在蓝方攻击方正式演练前提前在群里发消息，模板如下：

@全体成员  【重要通知】今天17:30～21:30大数据平台（实时+离线）进行红蓝对抗演练，不定时进行故障突袭。请各位同学将跟进处理过程在本群进行同步。分三个阶段：问题发现、原因分析诊断、故障处理。每个环节（问题发现、故障诊断、故障处理）确定后立马发消息，不要最后发总结！每个环节（问题发现、故障诊断、故障处理）确定后立马发消息，不要最后发总结！

1、问题发现【问题发现】产品-服务名称：（1）收到电话/咚咚告警，告警内容xxx  或（2）雷达大屏飘红，截图xx  开始排查处理
2、原因分析【故障诊断】产品-服务名称：xx问题原因已查到，原因概要描述。
3、故障处理【故障处理】产品-服务名称：：xx问题已处理，已恢复，并给出告警恢复/监控截图。

4.4.2 【蓝方】创建&执行演练任务

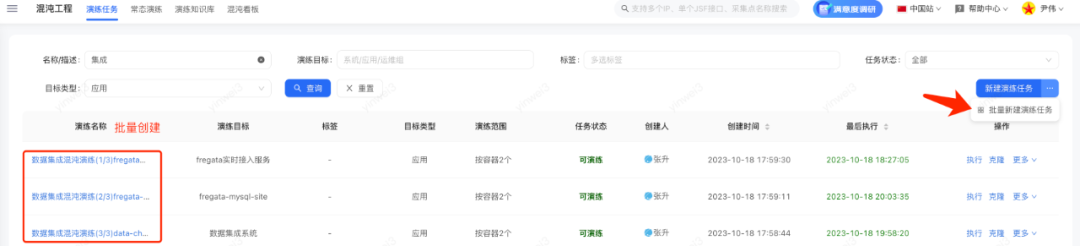

图8.蓝方创建任务

说明以下几点：

① 底层集群的攻击主要通过命令、脚本实现，这里暂不详细叙述。

② 网络延迟、丢包故障可能演练失败，原因：限制网络故障演练（该宿主机内核版本存已知BUG不能演练） "4.18.0-80.11.2.el8_0.x86_64"。

③ 内存利用率100%场景，因为linux内存满了会触发oom kill，所以建议设置90%。

4.4.3 【红方】防守修复故障

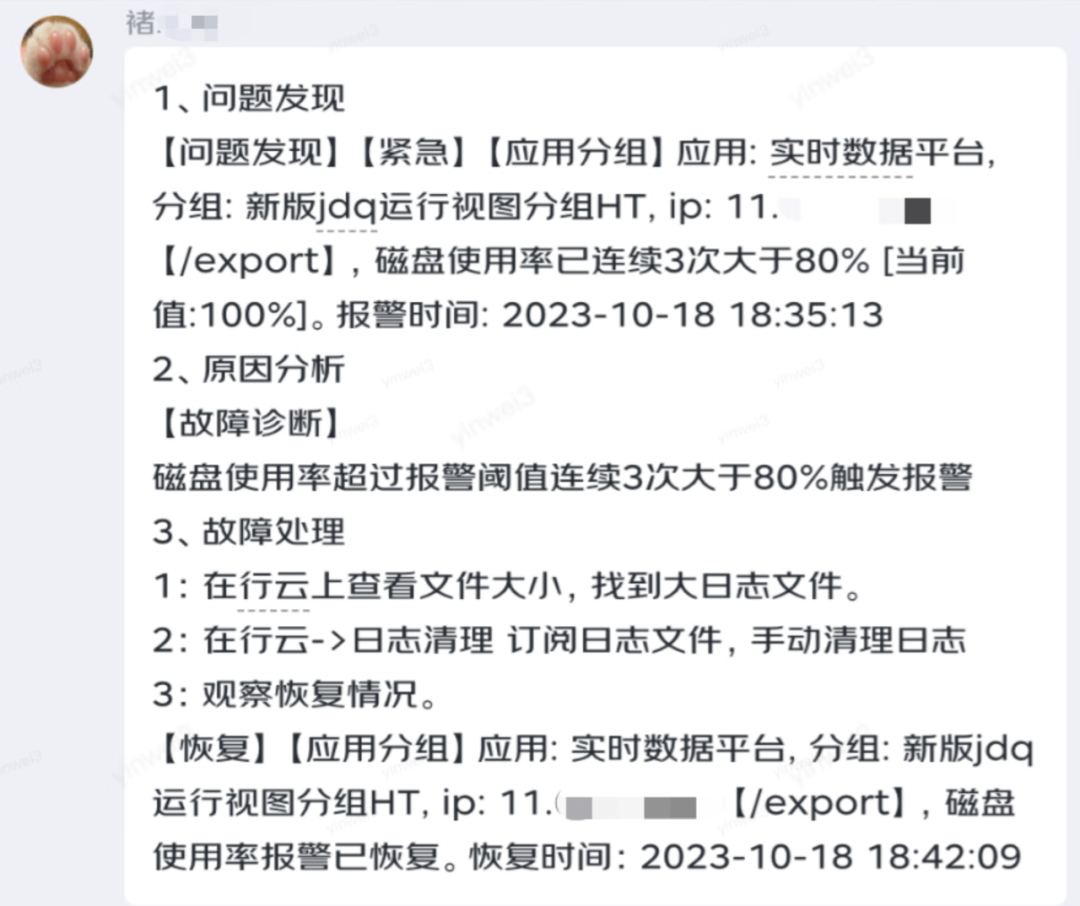

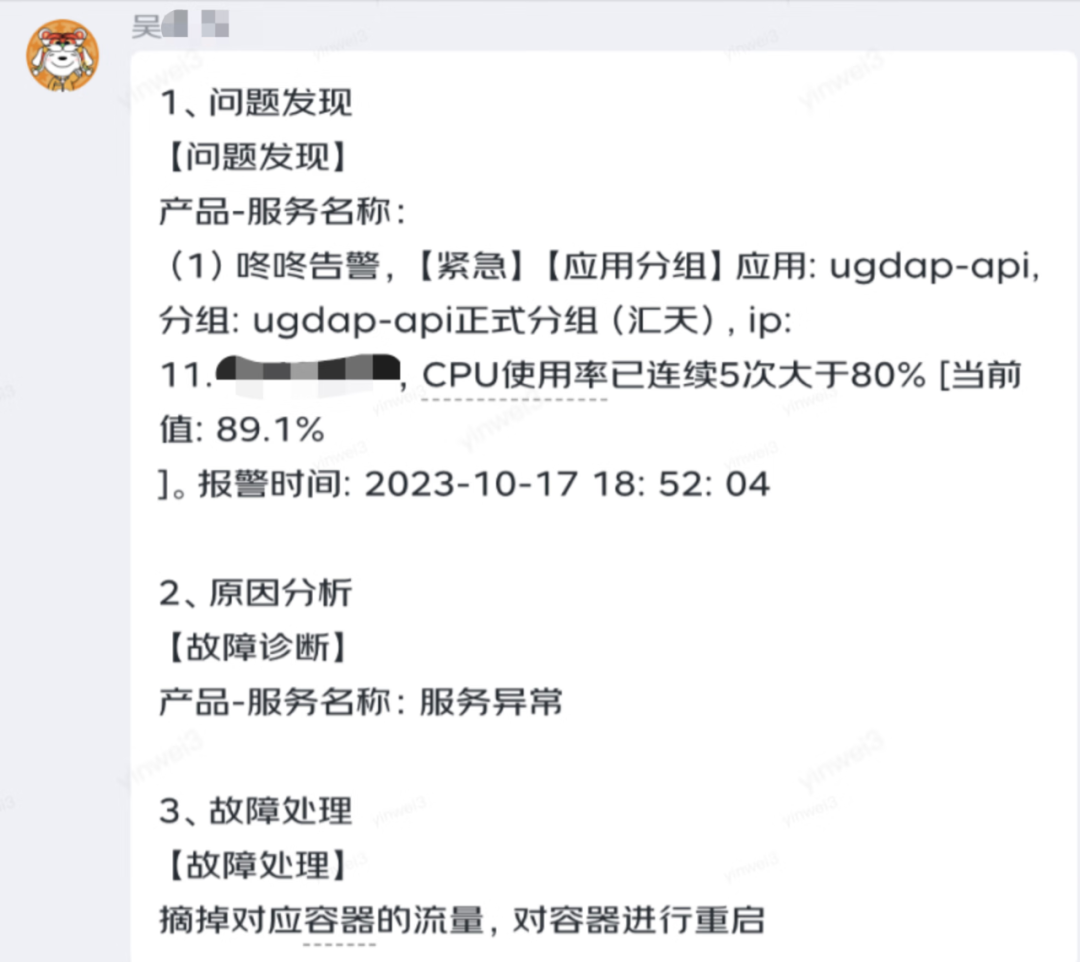

蓝方发起攻击后，红方会收到内部办公app报警，按照既定预案进行故障修复。部分截图如下：

4.4.4 【红方】系统恢复

4.4.5 【红方+蓝方】演练结束

红蓝对抗演练结束后，红蓝双方均填写“红蓝对抗演练场景”文档，蓝方填写：混沌任务链接、混沌演练场景、演练状态、混沌演练执行开始时间、混沌演练执行结束时间。红方填写：排查人、告警信息、根因、排查到原因时间、排查过程描述（包含排查过程，使用工具，辅助决策判断）、计划解决方案&应急预案、预估影响处理时间。如下图所示：

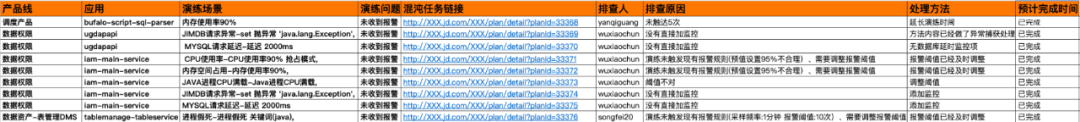

图11.演练结束后文档填写示意

图12.演练存在问题

① 告警级别需要自查修正。目前部分告警级别配置偏低，cpu利用率大于90%时，报【警告】，建议改为【紧急】。

② 延长攻击时间。找某几个应用，攻击时间为30+分钟，验证防守人员是否真正摘流量。

③ 混沌演练常态化。可通过混沌工程平台-常态演练进行，并结合值班表增加演练频次，以战养兵。

④ 分步演练【警告】、【紧急】场景。第一步先攻击10分钟触发【警告】的场景，第二步再攻击10分钟触发【紧急】的场景。

期望混沌平台的支持：

① 混沌工程平台支持一次批量选择多个应用创建、启停混沌演练任务。可提高创建任务效率，目前的批量创建演练任务功能，只能一个一个的添加应用进行创建。

② 混沌工程平台提供常态化混沌演练api。方便用户自定义创建常态化演练任务。

③ 混沌工程平台支持在平台内查看mdc、ump告警。减少用户在多个平台系统来回切换。

通过本次红蓝对抗演练，既有效的增强了大数据平台系统应用的抗风险能力，降低了生产环境系统发生故障的概率，又大大的提升了研发人员解决问题故障的能力，也沉淀了一套快速高效的演练的方案。
