一、为什么运维人需要图表可视化？

在运维工作中，流程图、甘特图、时序图等可视化工具是高效沟通的“秘密武器”：

故障排查：用流程图梳理处理流程，快速定位问题节点
项目管理：甘特图直观展示任务进度，资源调配一目了然
架构设计：类图清晰呈现系统组件关系，降低沟通成本

但传统绘图工具操作复杂、耗时费力，今天为大家带来DeepSeek+Mermaid的王炸组合，让你用文字秒变专业图表！

二、工具介绍：Deepseek+Mermaid

1. DeepSeek：智能代码生成大师

功能：基于R1 深度思考，能根据自然语言描述生成Mermaid代码
优势：

支持17种图表类型（流程图/甘特图/类图等）
支持多轮对话，精准理解复杂需求
可解析文档内容自动生成代码

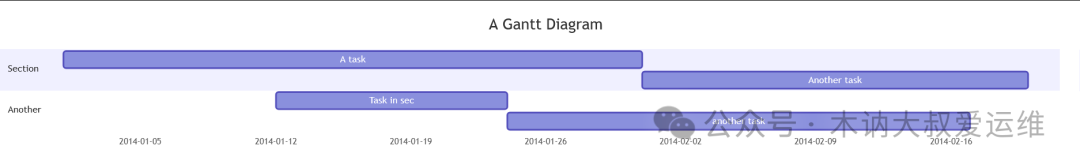

2. Mermaid：文本到图表的魔法

原理：通过简单文本语法生成可视化图表
特点：

跨平台兼容（网页/Markdown/VSCode插件）
实时预览，修改即生效
支持导出PNG/SVG，适配PPT/报告

三、从想法到图表一步到位

Step 1：DeepSeek生成Mermaid代码

1.DeepSeek输入提示词

请用Mermaid生成甘特图，内容为：- 系统升级：2025-03-01至2025-03-05- 压力测试：2025-03-03至2025-03-06- 上线验收：2025-03-07

2.复制生成的代码

gantttitle 系统升级项目进度dateFormat  YYYY-MM-DD系统升级 :a1, 2025-03-01, 2025-03-05压力测试 :a2, 2025-03-03, 2025-03-06上线验收 :a3, 2025-03-07, 2025-03-07

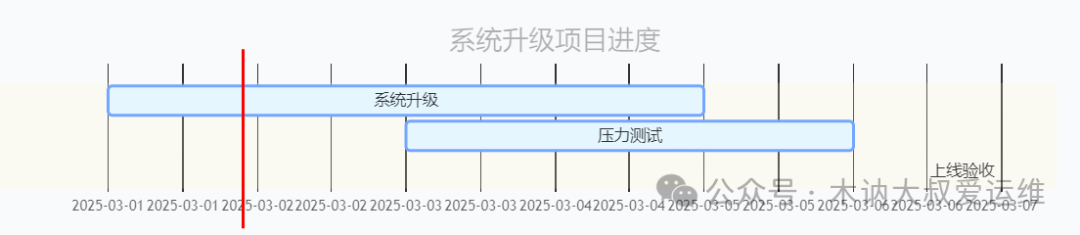

Step 2：Mermaid渲染图表

1.Mermaid Live中粘贴代码→自动生成图表

2.Mermaid支持：

实时调整样式（颜色/布局）
导出高清图片
在线编辑优化

四、运维场景实践全搞定

场景1：故障处理流程图

需求：用户反馈服务异常→排查步骤→解决方案

DeepSeek提示词：

请生成Mermaid流程图，描述服务器CPU过载的排查流程：1. 检查监控数据2. 确认是否为周期性负载3. 分析进程占用4. 重启异常进程5. 记录处理结果

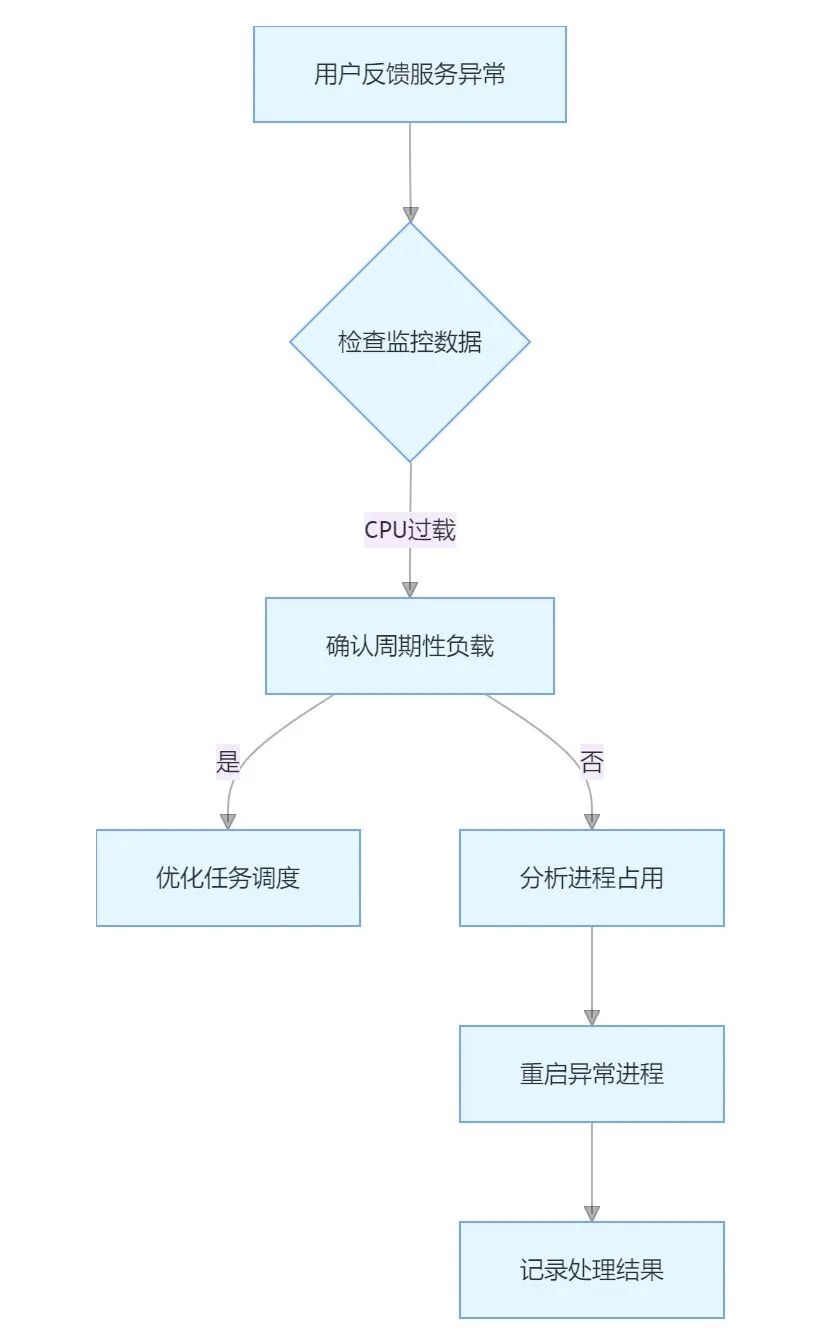

生成效果：

ounter(lineounter(lineounter(lineounter(lineounter(lineounter(lineounter(linegraph TD    A[用户反馈服务异常] --> B{检查监控数据}    B -->|CPU过载| C[确认周期性负载]    C -->|是| D[优化任务调度]    C -->|否| E[分析进程占用]    E --> F[重启异常进程]    F --> G[记录处理结果]

场景2：项目管理

需求：梳理跨部门协作的系统迁移项目

DeepSeek高级用法：

上传项目文档
指令："帮我梳理文档中的关键节点，生成Mermaid甘特图代码"
自动提取时间线、责任人、里程碑

场景3：智能告警分析

需求：Zabbix+大模型（离线/在线）实现Ai助手：智能告警分析

DeepSeek提示词：

请生成Mermaid流程图，zabbix + 大模型（离线/在线）实现Ai 助手智能告警分析1. 通过webhook 接入大模型（离线/在线），如deepseek、gemini等2. 脚本配置，设置名称Ai 助手、配置参数并复制脚本3. 仪表盘产生告警时，通过AI 助手可将问题发送给大模型平台

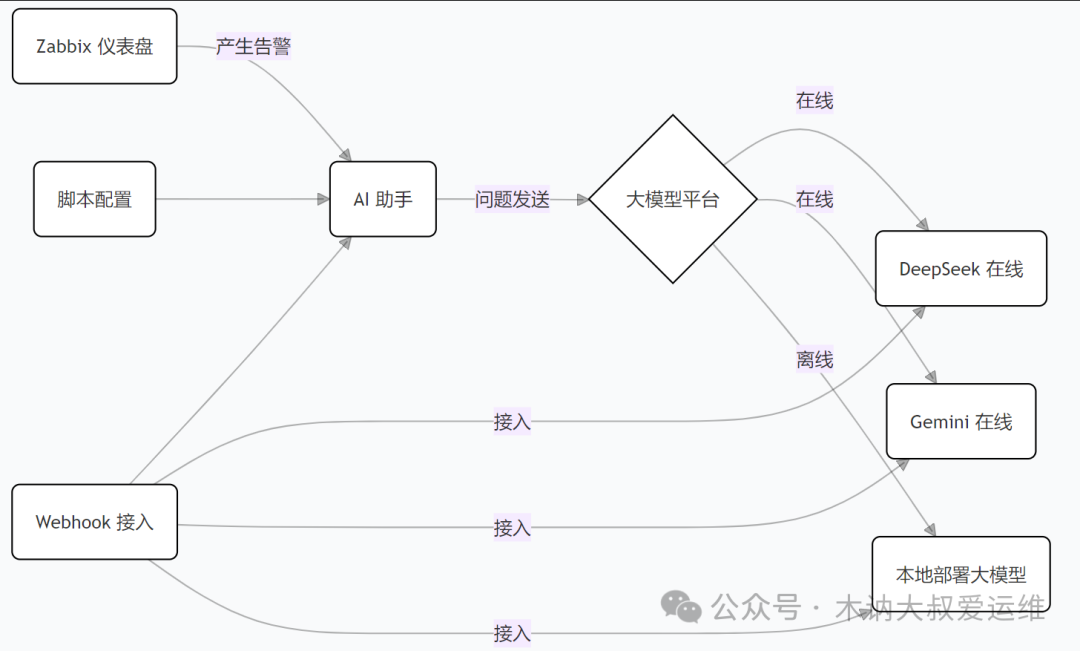

生成效果：

graph LR    classDef process fill:#E5F6FF,stroke:#73A6FF,stroke-width:2pxA(Zabbix 仪表盘):::process -->|产生告警| B(AI 助手):::process    B -->|问题发送| C{大模型平台}:::process    C -->|在线| D(DeepSeek 在线):::process    C -->|在线| E(Gemini 在线):::process    C -->|离线| F(本地部署大模型):::processG(脚本配置):::process --> BH(Webhook 接入):::process --> B    H -->|接入| D    H -->|接入| E    H -->|接入| F    style A fill:#ffffff,stroke:#000000,stroke-width:1px    style B fill:#ffffff,stroke:#000000,stroke-width:1px    style C fill:#ffffff,stroke:#000000,stroke-width:1px    style D fill:#ffffff,stroke:#000000,stroke-width:1px    style E fill:#ffffff,stroke:#000000,stroke-width:1px    style F fill:#ffffff,stroke:#000000,stroke-width:1px    style G fill:#ffffff,stroke:#000000,stroke-width:1px    style H fill:#ffffff,stroke:#000000,stroke-width:1px
