本次使用R语言复现Nature子刊上的两张图！

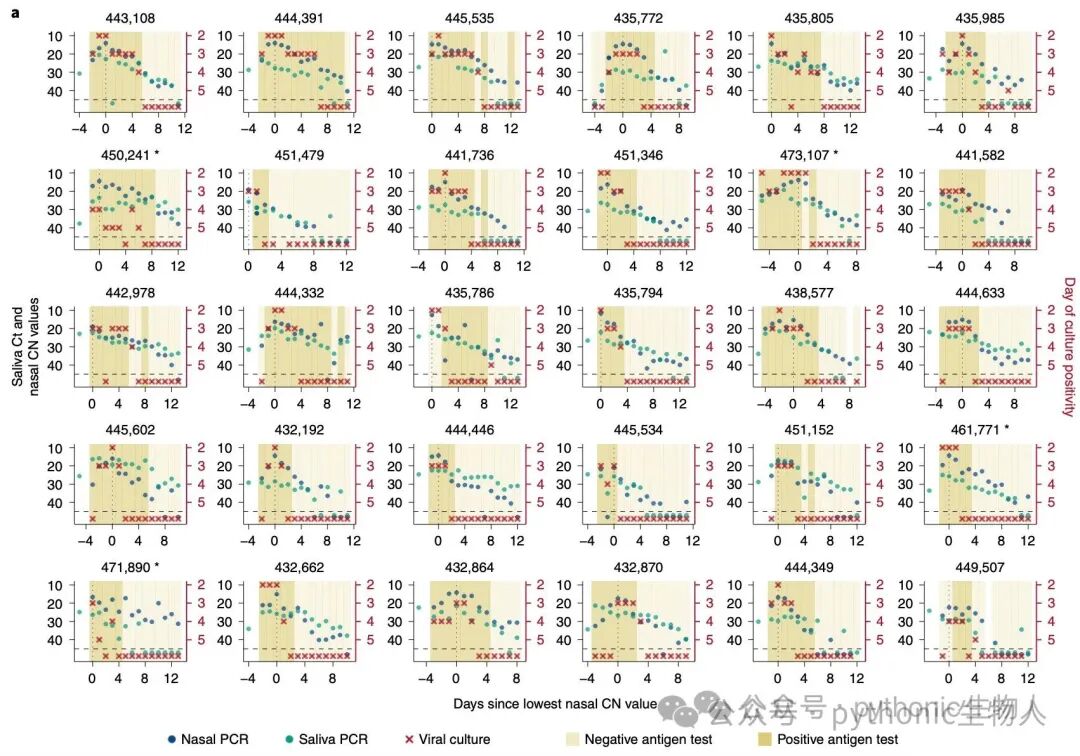

R绘制-a图

分面图可以帮助快速识别条件变量变化对子数据集的影响，同时极大节约寸土寸金的版面费。

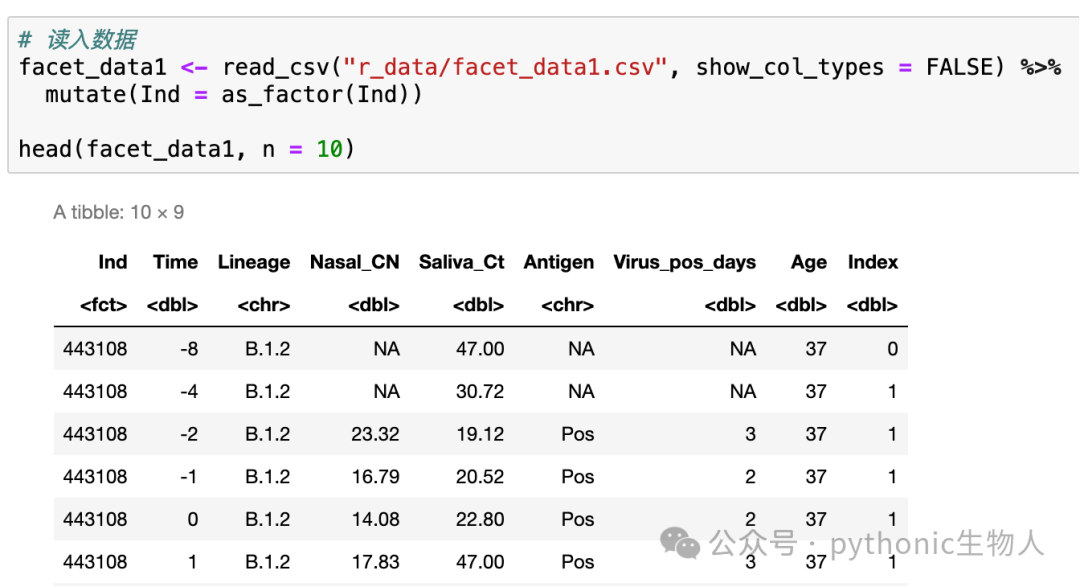

✅读入测试数据

✅关键代码，

# 关键代码
figure1A <-  ggplot() +
# 添加辅助背景色块
  geom_rect(
    data = . %>% filter(!is.na(Antigen)),
    aes(
      xmin = Time - 0.5,            # 色块左边界（时间-0.5天）
      xmax = Time + 0.5,            # 色块右边界（时间+0.5天）
      ymin = -Inf, ymax = Inf,      # 色块垂直范围（整个图表高度）
      alpha = Antigen               # 透明度根据抗原结果（Pos/Neg）调整
    ),
    fill = "#DDCC77",               # 设置色块颜色为黄色
    stat = "unique"# 确保每个时间点只画一个色块
  ) +

# 添加深蓝色数据
  geom_point(aes(x = Time, y = Nasal_CN, color = "#004488", shape = "N"),
    alpha = 0.7, size = 0.5# 设置透明度和大小
  ) +

# 添加蓝绿色数据点
  geom_point(aes(x = Time, y = Saliva_Ct, col = "#009988", shape = "S"),
    alpha = 0.7, size = 0.5
  ) +

# 添加红色十字数据点
  geom_point(aes(Time, (Virus_pos_days - 1) * 10, color = "#B2182B", shape = "V"),
    size = 0.5, stat = "unique",    # 确保每个时间点只画一个点
    stroke = 0.8, alpha = 0.7# 设置十字线粗细和透明度
  ) +

# 添加水平参考线
  geom_hline(yintercept = 45, lty = "dashed", size = 0.3) +

# 添加垂直参考线
  geom_vline(xintercept = 0, linetype = 3, size = 0.3, alpha = 0.7) +

# 设置色块的透明度图例
  scale_alpha_manual("",
    breaks = c("Neg", "Pos"),            # 图例分Neg和Pos两类
    values = c(0.2, 0.6),                # 对应的透明度值
    labels = c("Negative Antigen test", "Positive Antigen test"),  # 图例标签
    guide = guide_legend(override.aes = list(alpha = c(0.4, 1)))  # 图例样式覆盖
  ) +

# 设置点形状图例
  scale_shape_manual("",
    guide = "legend",                   # 显示图例
    breaks = c("N", "S", "V"),          # 对应三种点形状
    values = c(19, 19, 4),              # 19=实心圆，4=十字
    labels = c("Nasal PCR", "Saliva PCR", "Viral culture")  # 图例标签
  ) +

# 设置颜色图例
  scale_color_identity("",
    labels = c("Nasal PCR", "Saliva PCR", "Viral culture"),  # 图例标签
    guide = guide_legend(override.aes = list(size = 1))      # 图例点大小覆盖
  ) +

  scale_y_continuous(
# 添加左边y轴
"Saliva Ct valuesnNasal CN values",
    trans = "reverse",
    breaks = seq(10, 40, 10),
    limits = c(50, 10),
# 添加右边y轴
    sec.axis = sec_axis(~ . * 0.1 + 1,
      name = "Day of culture positivity",
      breaks = 5:2
    )
  ) +

# 按参与者绘制分面图，5行，每个参与者一个子图
  facet_wrap(~Ind, scales = "free", nrow = 5)

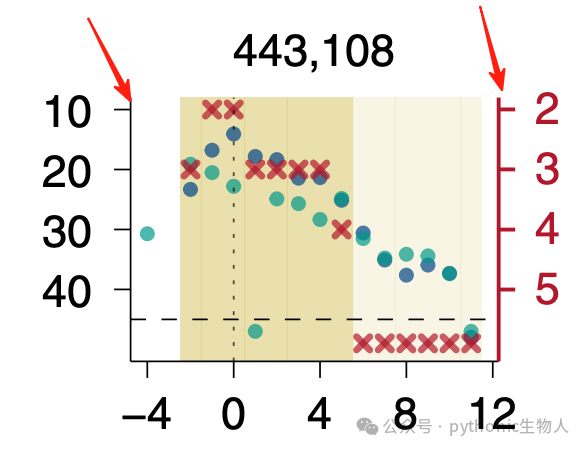

figure1A

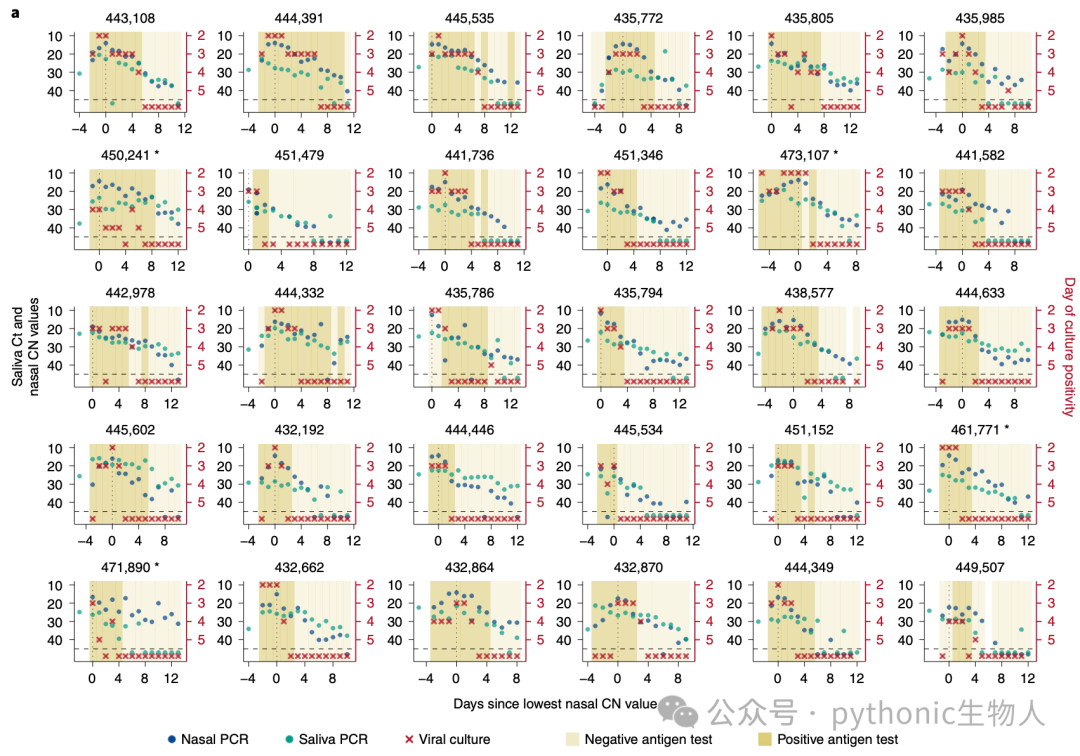

该图通过多维度数据（分子检测PCR法、抗原检测antigen test、活病毒培养viral culture法）直观对比了30名参与者不同采样部位（唾液/鼻腔）的病毒载量动态变化趋势，揭示了病毒载量随时间的变化规律及检测方法的敏感性差异。

✅值得学习的R可视化知识点：

• 🔸ggplot2的分面方法，

# 按参与者绘制分面图
  facet_wrap(~Ind, scales = "free", nrow = 5)

共有30名参与者，每个参与者一个子图，facet_wrap分面为5行，每行为6个子图。

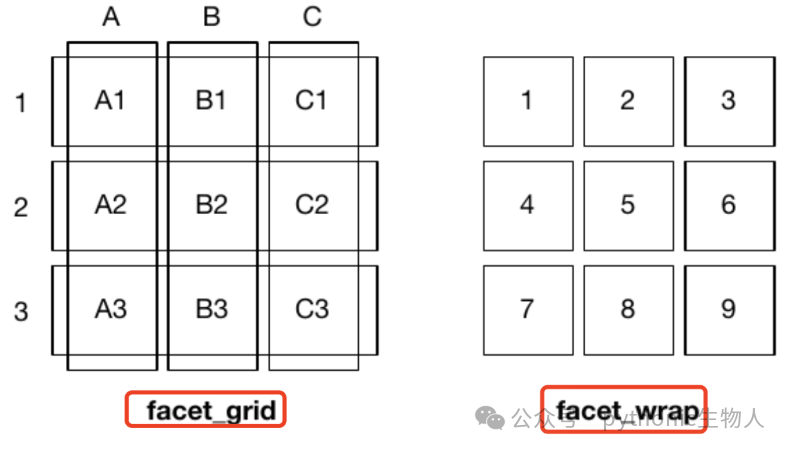

在ggplot2中，分面方法主要包括facet_wrap()和facet_grid()两种类型，二者区别：

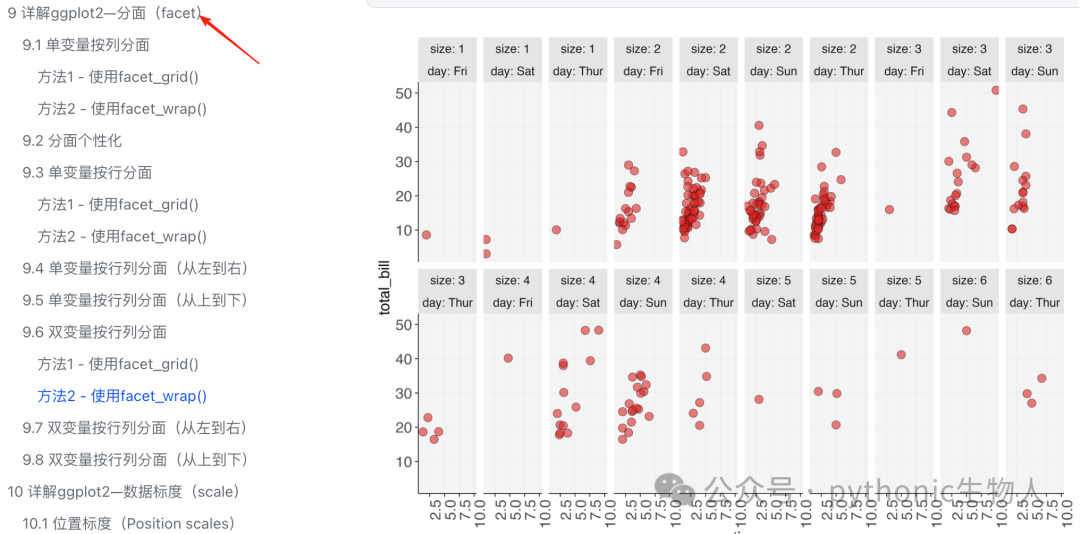

facet_wrap()和facet_grid()详细使用见ggplot2教程第9章，

• 🔸双y坐标轴妙用

当两类数据大小不在同一数量级时，推荐使用双y轴。

scale_y_continuous(
# 添加左边y轴
"Saliva Ct valuesnNasal CN values",
    trans = "reverse",
    breaks = seq(10, 40, 10),
    limits = c(50, 10),
# 添加右边y轴
    sec.axis = sec_axis(~ . * 0.1 + 1,
      name = "Day of culture positivity",
      breaks = 5:2
    )
  )

左y轴显示检测的Ct值和CN值（圆点使用该y轴）；右y轴显示细胞出现病变效应的培养天数（x点使用该轴）。

• 🔸辅助面妙用

# 添加辅助背景色块
  geom_rect(
    data = . %>% filter(!is.na(Antigen)),
    aes(
      xmin = Time - 0.5,            # 色块左边界（时间-0.5天）
      xmax = Time + 0.5,            # 色块右边界（时间+0.5天）
      ymin = -Inf, ymax = Inf,      # 色块垂直范围（整个图表高度）
      alpha = Antigen               # 透明度根据抗原结果（Pos/Neg）调整
    ),
    fill = "#DDCC77",               # 设置色块颜色为黄色
    stat = "unique"# 确保每个时间点只画一个色块
  )

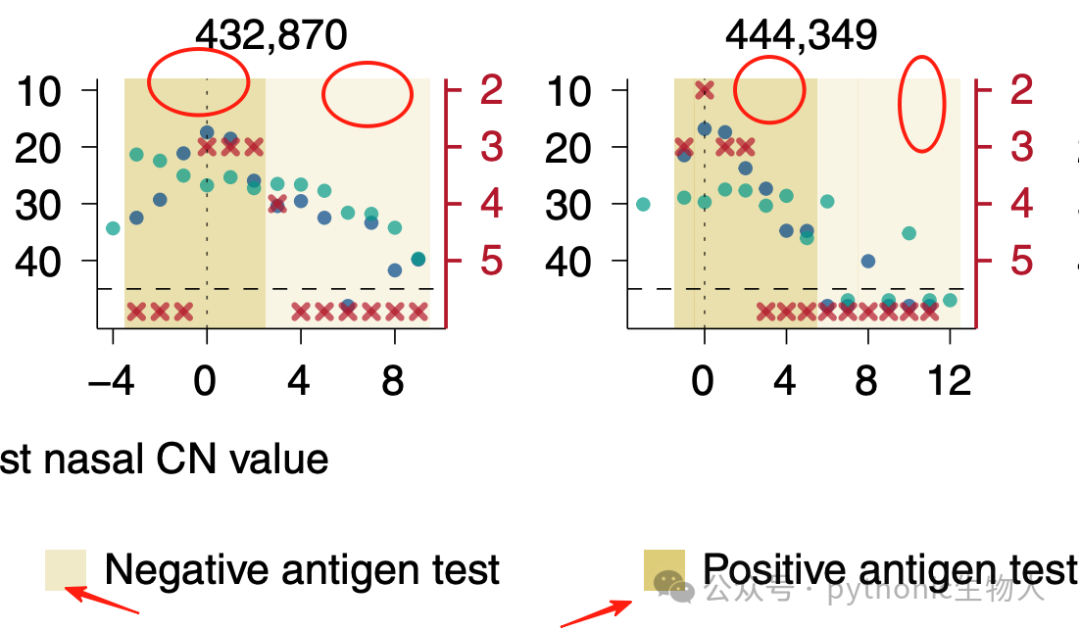

深黄色阴影区域，显示抗原检测阳性时段；浅黄色阴影区域，显示抗原检测阴性时段 。

• 🔸标记妙用

不同颜色点、不同标记（圆点和x点）代表不同类别数据，

# 设置点形状图例
  scale_shape_manual("",
    guide = "legend",                   # 显示图例
    breaks = c("N", "S", "V"),          # 对应三种点形状
    values = c(19, 19, 4),              # 19=实心圆，4=十字
    labels = c("Nasal PCR", "Saliva PCR", "Viral culture")  # 图例标签
  ) +

# 设置颜色图例
  scale_color_identity("",
    labels = c("Nasal PCR", "Saliva PCR", "Viral culture"),  # 图例标签
    guide = guide_legend(override.aes = list(size = 1))      # 图例点大小覆盖
  )

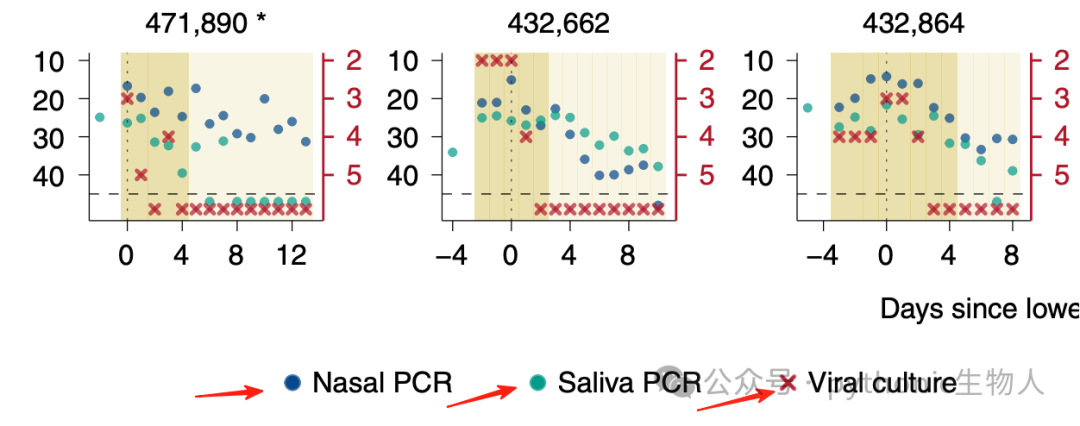

唾液Saliva PCR数据（蓝绿色圆点）；鼻腔Nasal PCR数据（深蓝色圆点）；活病毒培养Viral culture数据（红色x）

• 🔸辅助线妙用

辅助线常用于指定数据的上下左右边界线，

# 添加水平参考线
  geom_hline(yintercept = 45, lty = "dashed", size = 0.3) +

# 添加垂直参考线
  geom_vline(xintercept = 0, linetype = 3, size = 0.3, alpha = 0.7)

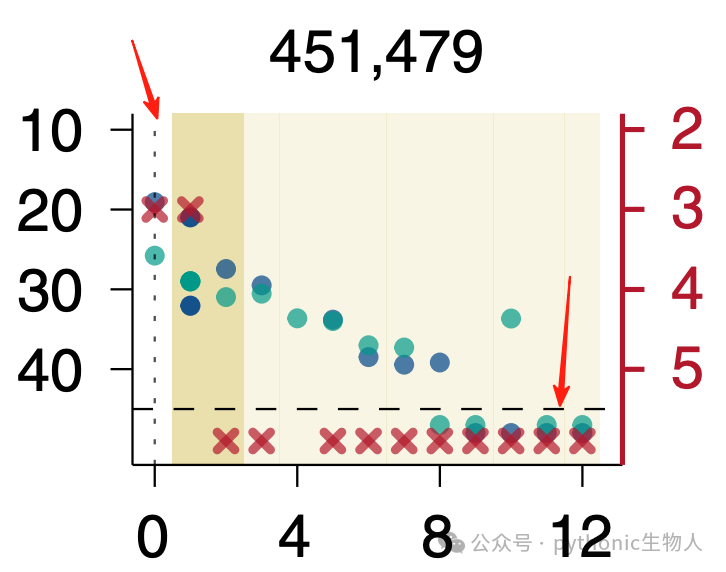

垂直虚线-标识CN值最低的日期；水平虚线-标明PCR和病毒培养的检测下限。

总之，图很简单，细节很多。

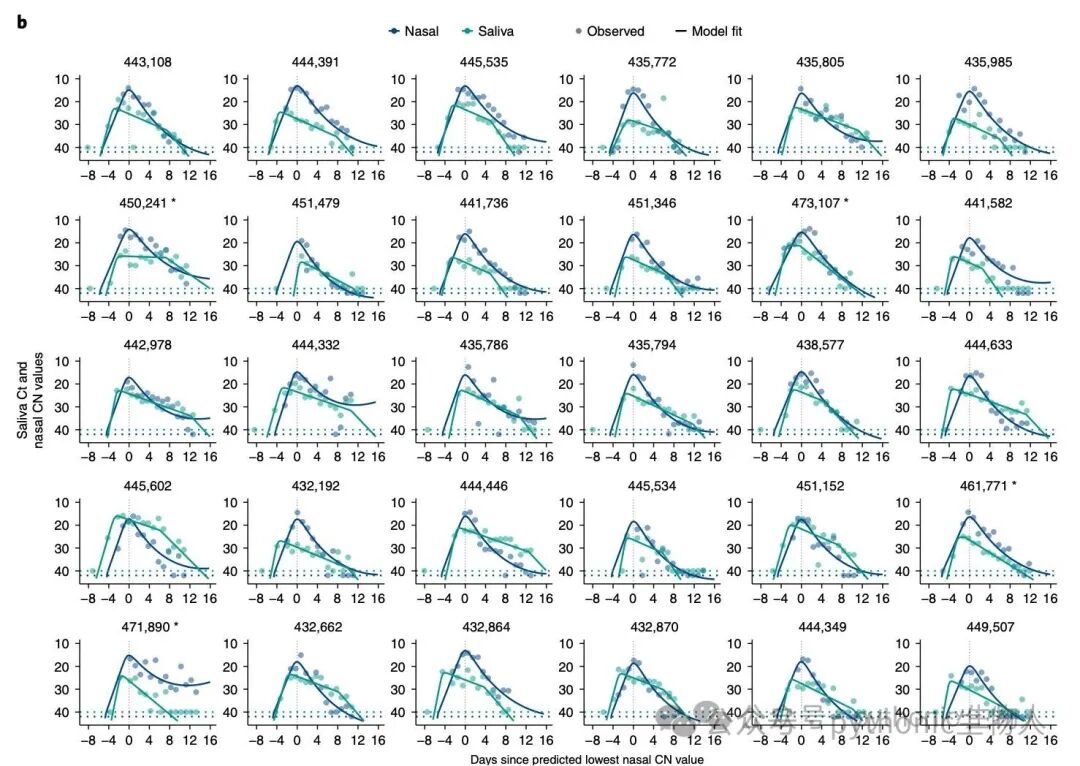

R绘制-b图

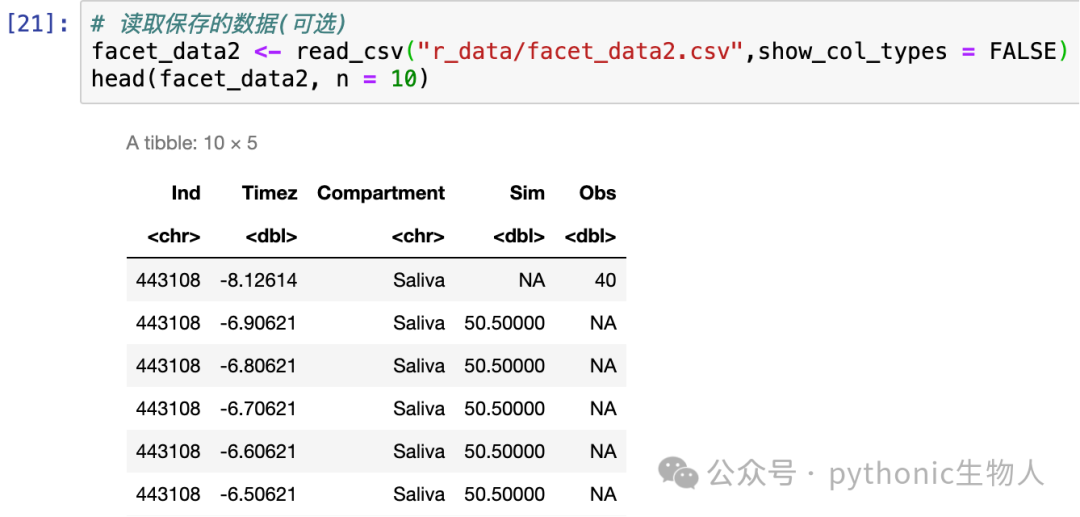

✅读入测试数据,

✅关键代码，

figure2B <- facet_data2 %>%
  right_join(ID_fig1) %>%

# 开始ggplot绘图
  ggplot() +

# 添加观测数据点
  geom_point(aes(x = Timez, y = Obs, alpha = "O", col = Compartment),
    size = 1, stat = "unique"# 点大小1，确保唯一性
  ) +

# 添加模型拟合曲线
  geom_line(
    data = . %>% filter(!is.na(Sim)), size = 0.5,  # 线宽0.5，过滤NA值
    aes(x = Timez, y = Sim, alpha = "S", col = Compartment)
  ) +

# 添加参考线
  geom_hline(yintercept = 42, linetype = 3, size = 0.5, col = "#004488") +
  geom_hline(yintercept = 40, linetype = 3, size = 0.5, col = "#009988") +
  geom_vline(xintercept = 0, linetype = 3, size = 0.2, alpha = 0.7) +

# 分面显示每个个体
  facet_wrap(~Ind, scales = "free", nrow = 5) +  # 5行排列，自由y轴缩放

✅值得学习的R可视化知识点：

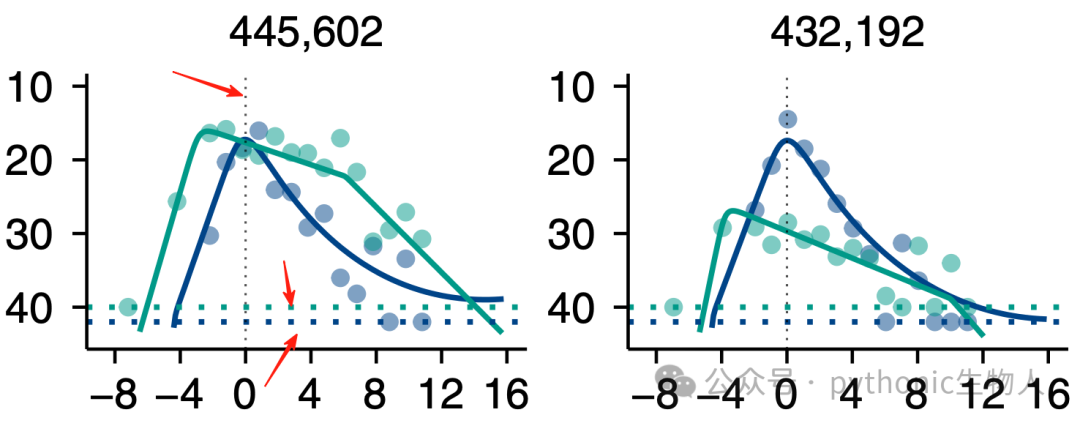

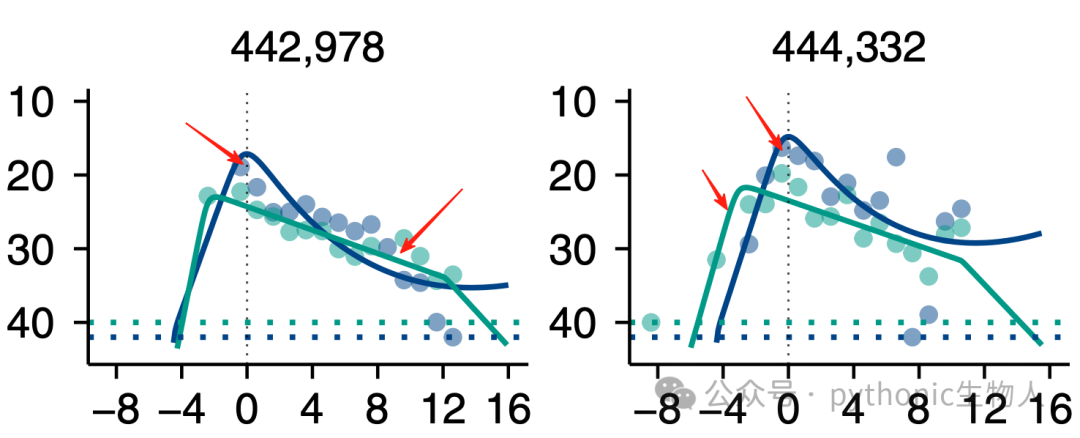

• 🔸拟合曲线妙用

# 添加模型拟合曲线
  geom_line(
    data = . %>% filter(!is.na(Sim)), size = 0.5,  # 线宽0.5，过滤NA值
    aes(x = Timez, y = Sim, alpha = "S", col = Compartment)
  )

• 🔸辅助线妙用

# 添加参考线
  geom_hline(yintercept = 42, linetype = 3, size = 0.5, col = "#004488") +
  geom_hline(yintercept = 40, linetype = 3, size = 0.5, col = "#009988") +
  geom_vline(xintercept = 0, linetype = 3, size = 0.2, alpha = 0.7)

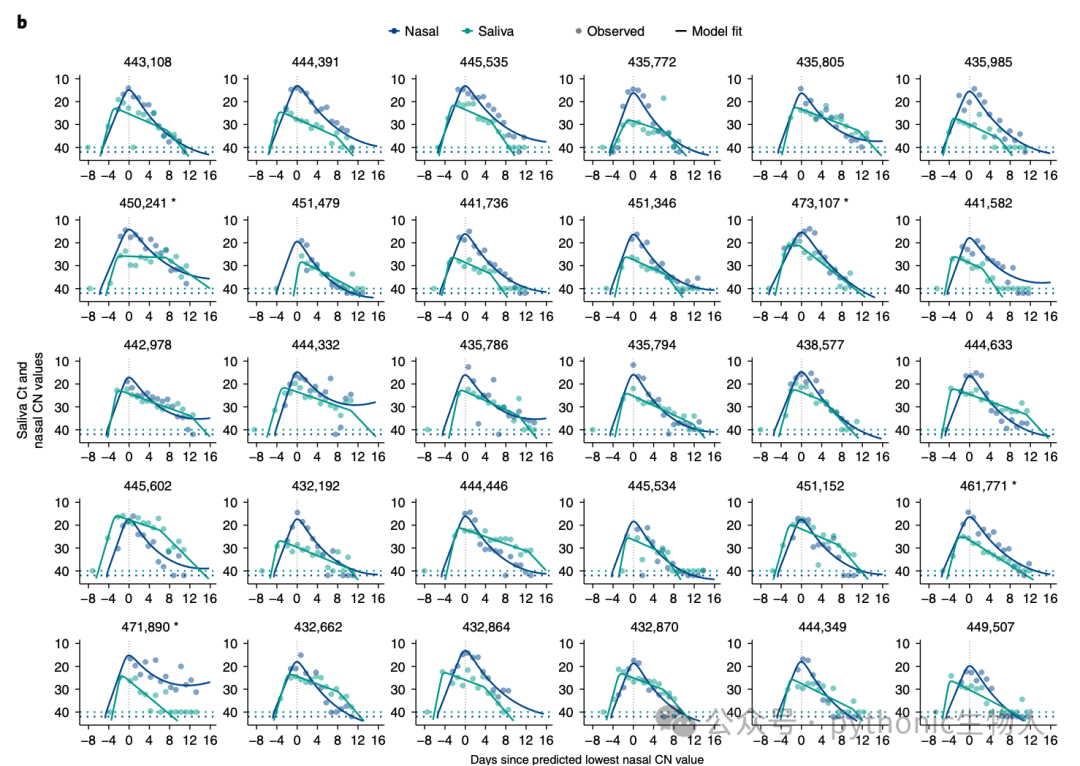

• 🔸分面妙用

共有30名参与者，每个参与者一个子图，facet_wrap分面为5行，每行为6个子图，

# 分面显示每个个体
  facet_wrap(~Ind, scales = "free", nrow = 5) +  # 5行排列

正文结束！
