面试官：PostgreSQL的MVCC是怎样实现的？

大家好，我是君哥。

为了解决读写冲突，数据库提供了多种手段，比如表级和行级锁。而为了进一步提升并发性能，引入了 MVCC（多版本并发控制）。今天来聊一聊 PostgreSQL 的 MVCC 是怎样实现的。

1.隔离级别

1.1 四类问题

使用数据库时，事务的并发常常会遇到四类问题：

• 脏读：事务 A 读取了事务 B 未提交的修改数据。如果事务 B 回滚，事务 A 读取的数据就是无效的脏数据。 ‌
• 不可重复读：同一事务内多次读取同一行数据，这条数据因为被其他事务修改过并且已经提交事务，导致多次读取到的结果不一致。
• 幻读：同一事务内多次查询同一范围内的数据，因其他事务插入或删除符合条件的数据，导致事务在后面读取到的结果集不一样，像产生了幻觉。
• 序列化异常：成功提交一个事务，结果可能跟按照不同顺序提交这组事务的结果不一致。

1.2 隔离级别

针对脏读、幻读、不可重复读的问题，数据库引入了 4 种标准隔离级别：

• 串行化（Serializable）：事务对数据读写都是串行化的。
• 可重复读（Repeatable Read）：事务执行过程中，多次读取同一行数据，读取结果一致。
• 读已提交数据（Read Committed）：事务执行过程中，如果有其他事务修改了数据并且提交事务，当前事务可以读取到最新提交的数据。
• 读未提交数据（Read Uncommitted）：事务执行过程中，可以读取到其他事务未提交的数据。

在多数数据库中，我们可以使用四个标准事务隔离级别中的任何一个。 但其实 PostgreSQL 内部只实现了三个不同的隔离级别，PostgreSQL 的 Read Uncommitted 级别跟 Read Committed 类似。这是将标准隔离级别映射到 PostgreSQL 的 MVCC 架构的唯一合理方法。如下表格：

这个表格也可以看出，在 Repeatable read 这个隔离级别下，PostgreSQL 是不允许出现幻读的。这个也可以看出 PostgreSQL 的隔离级别比 SQL 标准有更高要求的保障。

PostgreSQL 的一些数据类型和函数对事务有特殊的规则，比如 sequence 的修改对其他事务立即可见，即使修改 sequence 的事务回滚，sequence 的修改也不能回滚。

2.MVCC 原理

我们知道，在 MySQL 中，InnoDB 采用聚簇索引保存数据，MVCC 则通过数据的版本链来实现，版本链中旧版本的数据保存在 Undo Log，数据表中只保留最新版本的数据。

PostgreSQL 采用堆表存储数据，MVCC 实现机制也有所不同。当数据被修改时，旧版本的数据仍然保存在数据表中，新版本的数据作为新的行插入。通过在每行数据中额外维护版本相关字段，实现 MVCC。

2.1 存储结构

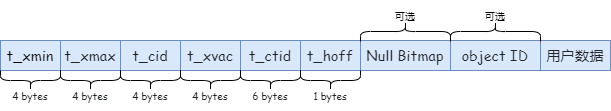

在 PostgreSQL 的堆表结构中，存储数据的单元是 tuple（元组）。我们可以把每个 tuple 比作一行数据的一个版本，结构如下：

在用户数据之前，会增加 8 个字段，其中 null bitmap 和 object ID 是可选，就是说会固定有 23 个字节。

• t_xmin：最小事务 id，也就是插入这一行数据的事务 id。
• t_xmax：最大事务 id，也就是删除这一行数据的事务 id。
• t_cid：CommandId，用于记录插入或删除操作是事务中的第几条命令。
• t_xvac：事务 id，用来记录 VACUUM 移动行的版本。
• t_ctid：数据指针，指向事务对此行数据修改的当前版本或者更新的版本。结构为（页号, 行偏移），例如 (0,1) 表示第 0 页的第 1 行。
• t_infomask2：表中字段数量和各种标志位。
• t_infomask：各种标志位。
• t_hoff：记录用户数据的偏移量。

• null bitmap：记录表中的空值，只有 HEAP_HASNULL 标识被设置在 t_infomask，null bitmap 才会有值。如果有值，则为表中每个字段分配一个 bit（1 代表非空，0 代表空），也就是说这里定义的 bit 的数量等于 t_infomask2 定义的字段数量。如果 null bitmap 没有值，则表中所有字段都是非空。
• object ID：兼容老版本，记录 OID（每个表、索引、视图、函数、类型等都会被分配一个唯一的 OID）。如果 HEAP_HASOID_OLD 标识被设置在 t_infomask，则 object ID 就会有值。

2.2 更新操作

下面我们看一下 PostgreSQL 存储结构的使用。首先我们执行一条插入 SQL：

insertinto tb_test(id, name) value(1, 'jam');

这条 SQL 执行的事务 xid=10，执行这个事务后，插入一条 tuple，记为 tuple1, tuple1 的值是 [t_xmin:10, t_xmax:0, t_cid:0, t_ctid: (0,1)]

• t_xmin：10，插入这个 tuple 的事务 xid=10。
• t_xmax：0，这行数据未被删除。
• t_cid：0，事务 xid=10 这个事务的第一个 SQL 命令。
• t_ctid：设置为 (0,1)，指向自身，因为这是该 tuple 的最新版本。

接着，我们执行第二个事务 xid=11，里面包含一条更新语句。

update tb_test setname = 'tom'whereid = 1；

这条 SQL 更新这条数据的 name 为 tom，这时需要插入一条新的 tuple，记为 tuple2，tuple2 的值是 [t_xmin:11, t_xmax:0, t_cid:0, t_ctid: (0,2)]

• t_xmin：11，插入这个 tuple 的事务 xid=11。
• t_xmax：0，这行数据未被删除。
• t_cid：0，事务 id xid=11 这个事务的第 1 个 SQL 命令。
• t_ctid：设置为 (0,2)，指向自身。

这时 tuple1 会变成 [t_xmin:10, t_xmax:11, t_cid:0, t_ctid: (0,2)]

• t_xmax：11，这个 tuple 被 xid=11 这个事务逻辑删除。
• t_ctid：设置为 (0,2)，指向 tuple2。

接着再执行第三个事务 xid=12，里面包含一条删除语句：

deletefrom tb_test whereid = 1；

这条 SQL 删除了 id=1 的这条数据，这时 tuple2 变成 [t_xmin:11, t_xmax:12, t_cid:0, t_ctid: (0,2)]

• t_xmin：11，插入个 tuple 的事务 xid=11。
• t_xmax：12，这行数据被 xid=12 这个事务删除。
• t_cid：0，事务 id 等于 xid=12 这个事务的第 1 个 SQL 命令。
• t_ctid：(0,2)，指向自身。

整个过程如下图：

2.3 可见性

当隔离级别是 Read committed 时，判断 tuple 对一个事务 x 是否可见，需要满足下面条件：

1. 创建这个 tuple 的事务在事务 x 中查询语句执行之前已经提交；
2. 删除这个 tuple 的事务在事务 x 中查询语句执行之前未提交或者已经回滚；
3. 事务 x 创建的 tuple，未提交也能看到。

当隔离级别是 Repeatable Read 时，可见性需要满足创建这个 tuple 的事务在事务 x 开始之前已经提交。事务 x 开始后，即使这个 tuple 被其他事务修改或删除，这些变化对事务 x 也是不可见的。

3.总结

PostgreSQL 基于数据库表存储历史版本的方式实现了 MVCC，这种实现方式的优点是读取历史版本更加方便，不用像 MySQL 那样依赖额外的 Undo Log 存储。缺点是在高并发的场景下，数据库表会保存大量的过期 tuple（dead tuples），可能会导致表膨胀。

PostgreSQL 使用 VACUUM 机制清理过期的 tuple 数据，步骤包括识别过期 tuple、清理过期 tuple、标记过期 tuple 空间可重用、更新系统统计信息。
