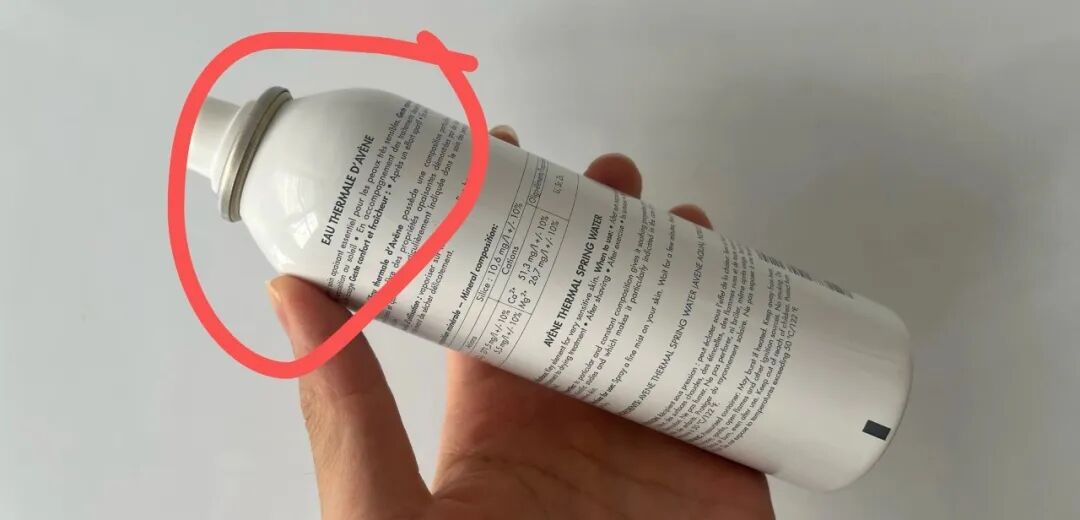

一体成型的气雾瓶，这「小脖子」是怎么逐渐做小的？ | 有趣的制造

有CastAI约 2 分钟
昨天在《铝瓶装的啤酒，这细长颈是怎么缩小的？ | 有趣的制造》里，小伙伴们积极留言，讨论了更新的多模具缩颈机器操作~😄 感谢！

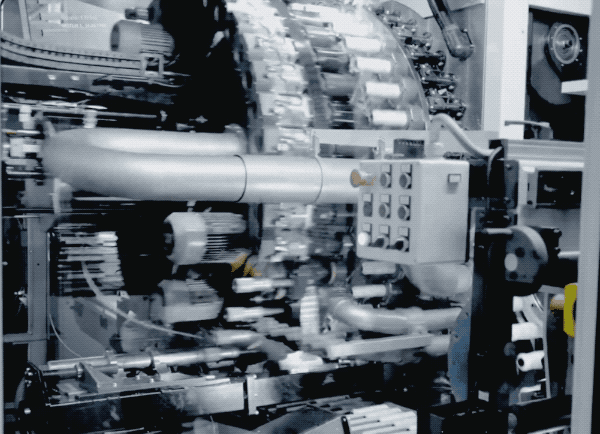

我顺藤摸瓜，找到了这一组「爱的魔力转圈圈」的收口设备...今天发文补充一下~找到的是气雾瓶的制作，但我查到资料说昨天的铝瓶装啤酒也会用一样的收口机生产。

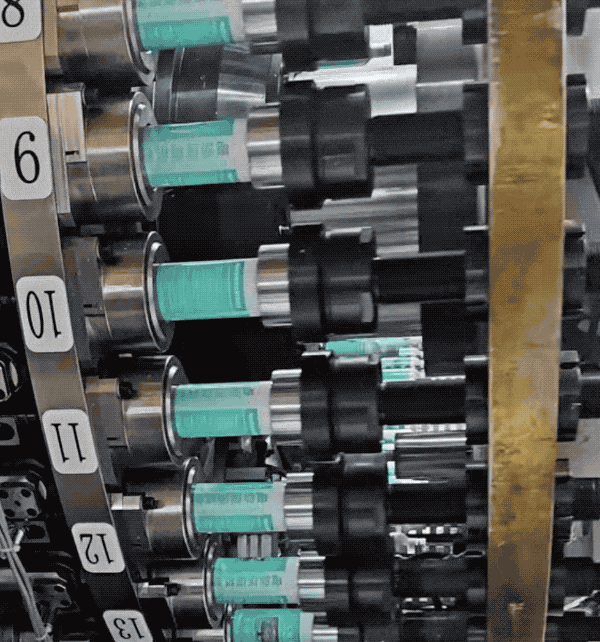

简单来说就是几十个缓慢缩小的模具连续作业，去把气雾瓶/铝瓶啤酒的小长筒越套越小，口子也就收进去了。

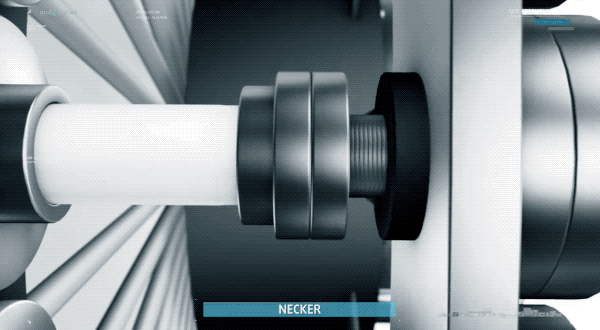

找来了一个 Mall + Herlan 的动画演示原理，后面还跟着卷边操作，属于是一条龙服务了。

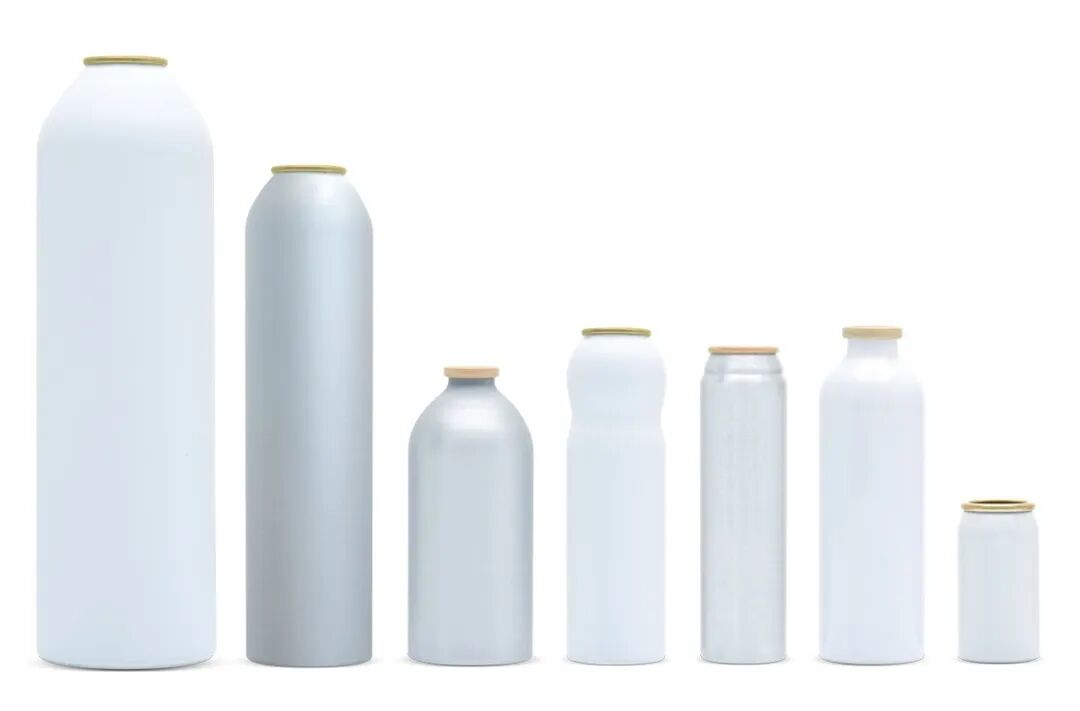

😊 搞定！各种样式的气雾瓶任君挑选~
等等！Cast 还有话说...
不得不说，「连续转盘」在流水线上可真是个好东西！占地小还效率高，简直是性价比之选！在《一次性茶包，是怎么用滤纸把茶叶包起来的？ | 有趣的制造》里，做茶包有这样的连续作业；《「弹珠汽水」的弹珠是怎么塞进去的？ | 有趣的制造》里波子汽水的灌装和密封也见过；还有《三角奶酪，是怎么包得严丝合缝，再组成一圆盒的？ | 有趣的制造》也是一气呵成的包装；🤔 以及，怎么能不想起几年前我们做棒棒糖的那页插画，月婷可真不容易呀...

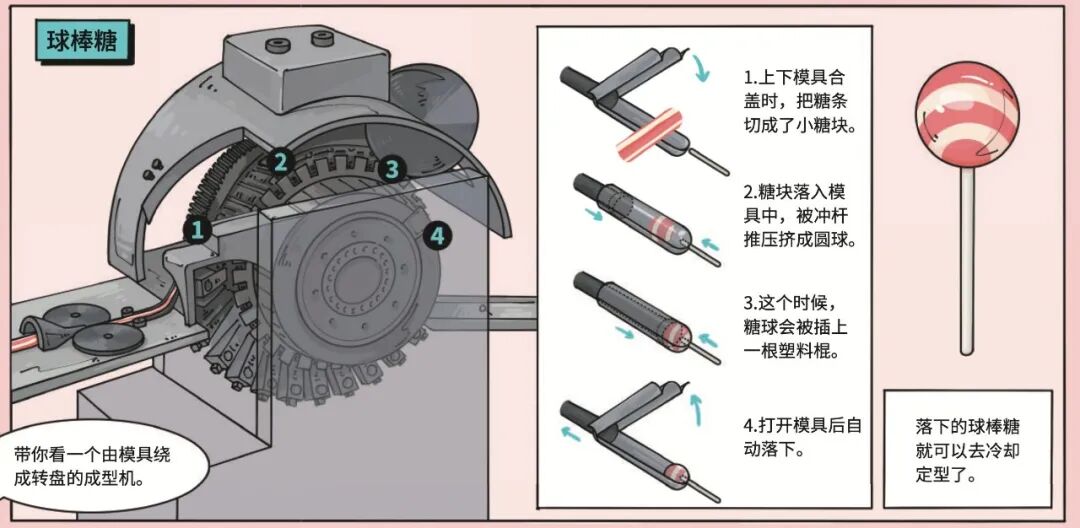

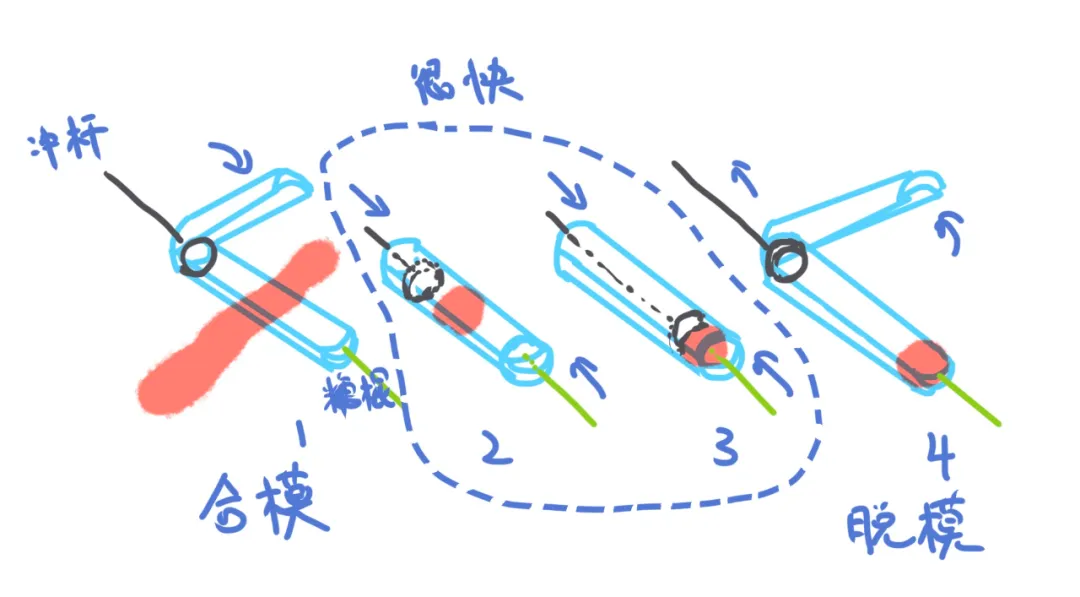

Image 我明明在《阿尔卑斯的棒棒糖，彩条纹和两个球是怎么做出来的？ | 有趣的制造》里示意图就这么个灵魂手绘...

1. 当上下模具合盖时，就把糖条切成了小糖块；

2. 糖块落入模具中，会被冲杆前端的半圆槽推过去，挤成圆球；

3. 同时，糖球会被立刻插入一根塑料棍；

4. 等打开模具，让棒棒糖掉出来再送去冷却~

太辛苦了月婷，硬生生在《有趣的制造》绘本里能给画成这水平...🥺

校对：Cast + 江小丧

截图：Cast

文中 Gif 截取自 YouTube 博主 MallHerlan 的《Mall + Herlan production line for impact extruded monoblock aerosol cans》、抖音博主 铝罐、铝管生产线的「铝罐自动化生产线」、tecnocap 的气雾罐产品图、我的实拍以及《有趣的制造》绘本中「棒棒糖」制作主题插画
