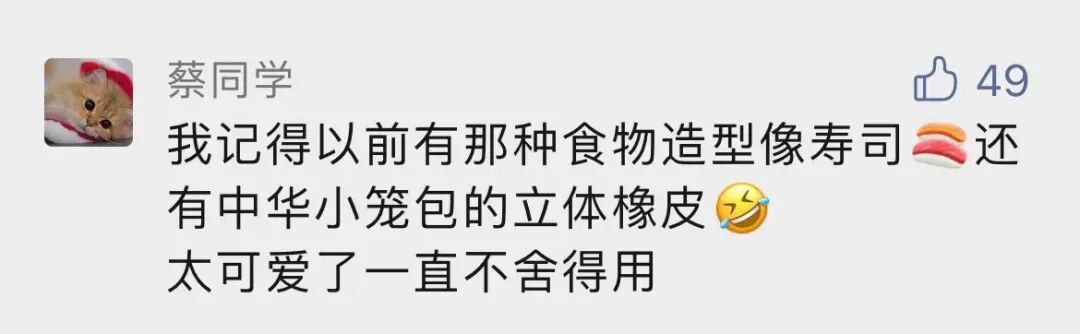

在我小的时候就没见过这种！当时还有点小疑惑，紧接着就又有小可爱直接点出，是拼模型橡皮。
后来在去年的《
弯曲的塑料管道怎么做的？

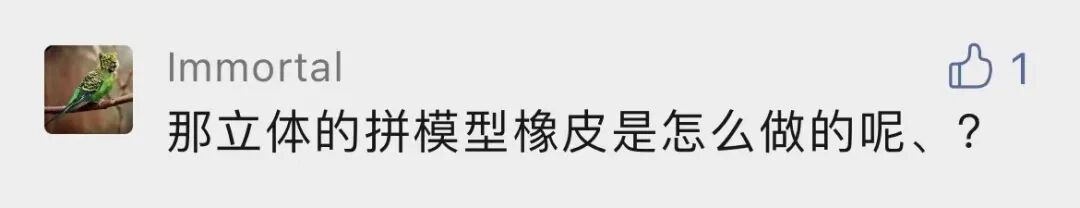

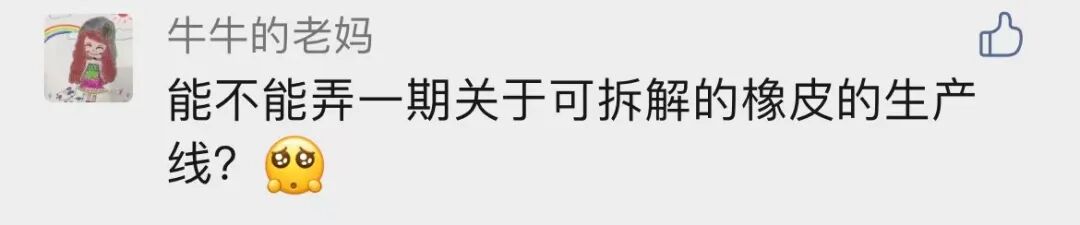

》里，又有小可爱提问这种橡皮...

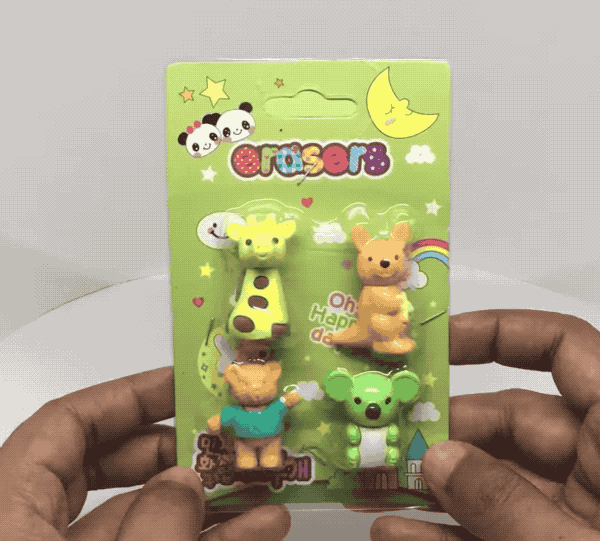

搜了下，相当可爱，是我不舍得买的样子...
加上最近找到一个很不错的橡皮资料小补充，就一块儿写个文章啦~去吧，橡皮擦！
造型设计
这种立体造型的橡皮擦，其实把它想象成一个小玩具，可能会更好理解。
比如下面这架小飞机。

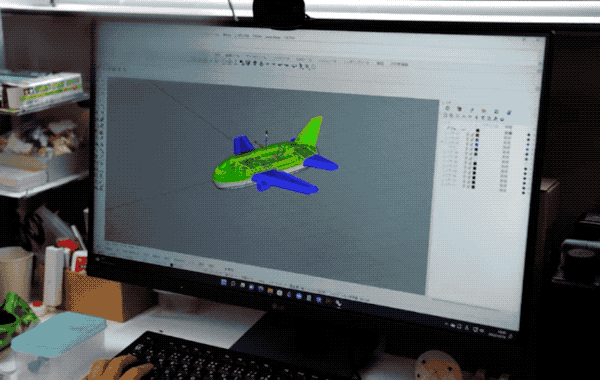

先设计模型，分了三层，分别是下图的绿色、蓝色和黄色三个部件。

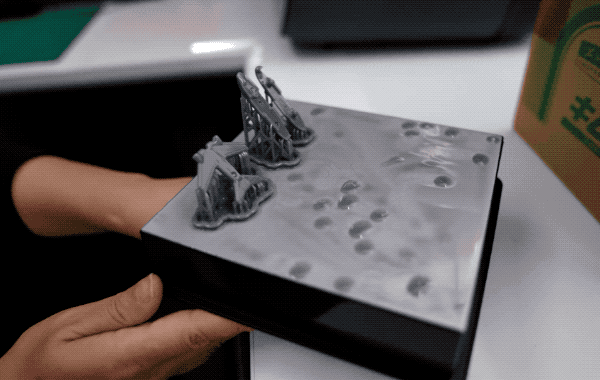

现在不是正式生产啊，只是测试阶段，首先把它们分别 3D 打印。

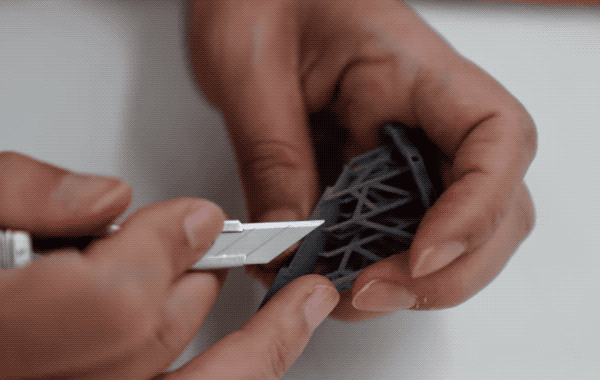

用美工刀精心划刻，取下每个单独的部件。

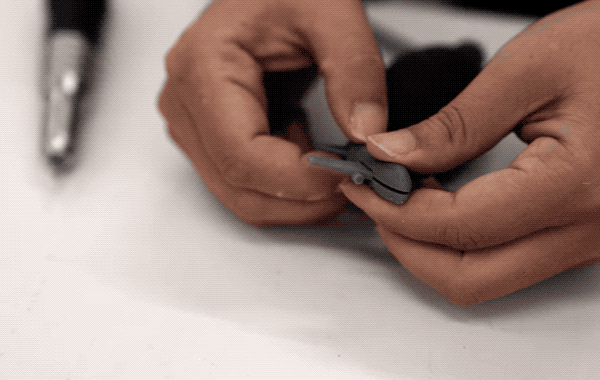

如果还有
不顺畅的地方就重复这个步骤再做调试。而
如果能顺利
组装到一起去，就说明这次模型做的很成功啦~也意味着可以用这些部件去开模，制作模具腔体，方便后面的大规模生产。
之前只写过合金浇筑的《
奥斯卡小金人的制作，和你想象中的一样简单 | 有趣的制造
》，这次塑料开模的先跳过，以后有机会再写~
注射成型

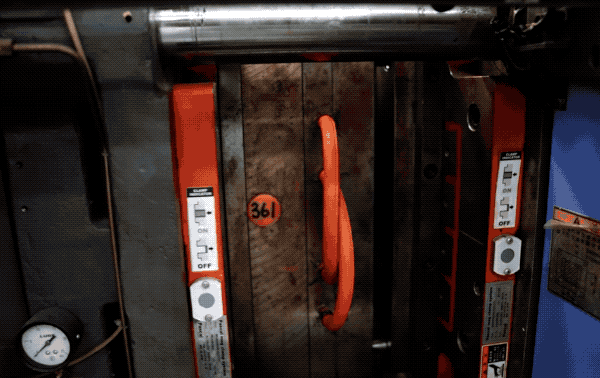

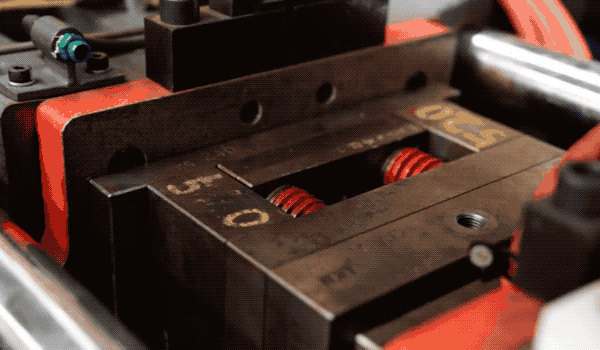

下面这个就是注塑成型机的一部分，边上插着的管子是用来水冷的，而两个圆柱子这一面是动模，顾名思义是会移动的。等它往右边移动，和定模接触时，一闭合就形成了模具成型的内腔了。

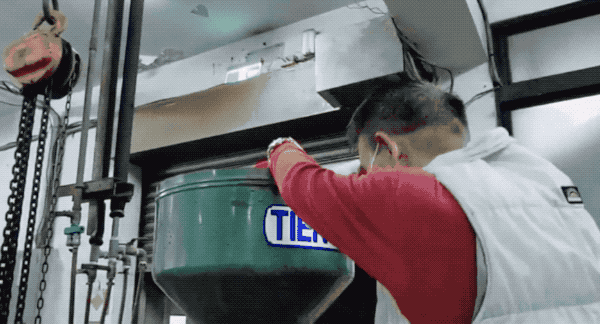

这个料斗里头放的是橡皮的原料。只见这位大叔用两手攀在上面，两脚再向上一缩，查看材料的样子显得有点费劲...

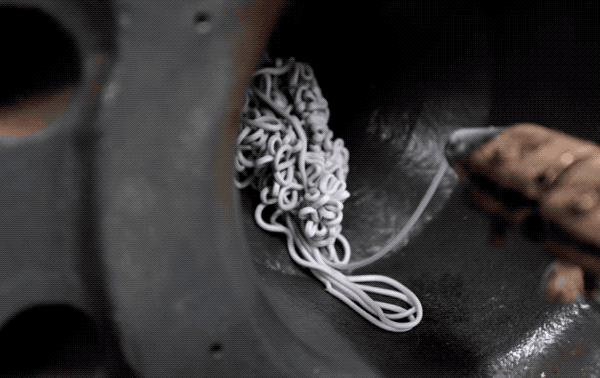

下面的过程就很熟悉了~就是注射成型！塑胶小颗粒先得融溶成这个软塌塌的样子。

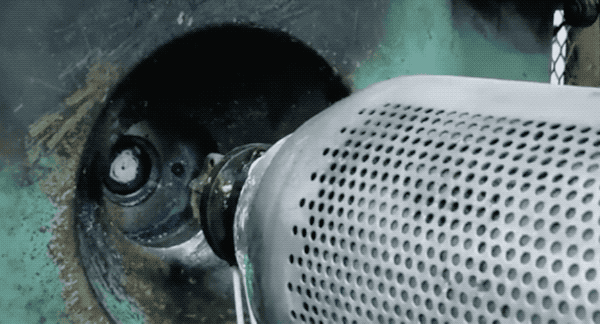

在实际操作中，喷射嘴得是对准腔体后开始注塑。

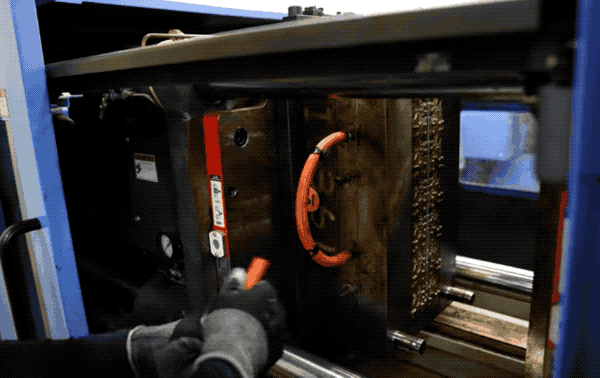

等模具分开以后， 我们可以取下看到，原料是从中间注入模具型腔的，然后开枝散叶...
而接下来的机械手动作就很妙，把中间没啥用的那段取走，两边有用的小零件则直接掉下来收集到一处。当然，取走的这一节，还会回收利用的
（提前回答）
！
组装成型

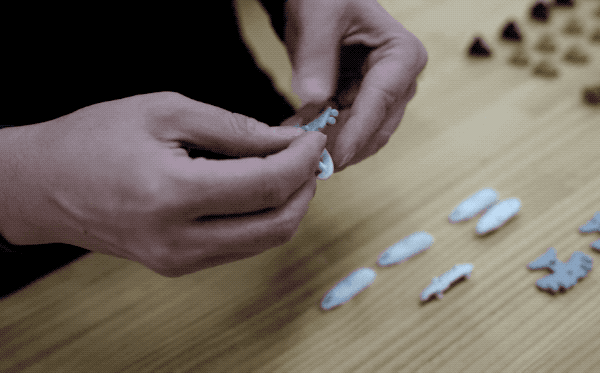

等到将各个零部件分别注塑了出来，最后组合到一起就搞定了！一只小飞机，走你~

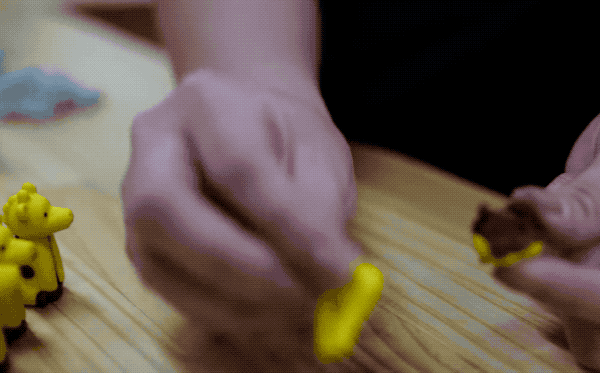

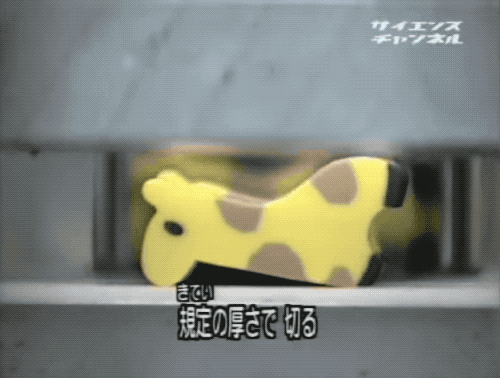

还有下面这个小长颈鹿。
🤔 想起之前写的
橡皮
里，也有一只小长颈鹿，真是橡皮界的知名形象了...
多色挤出

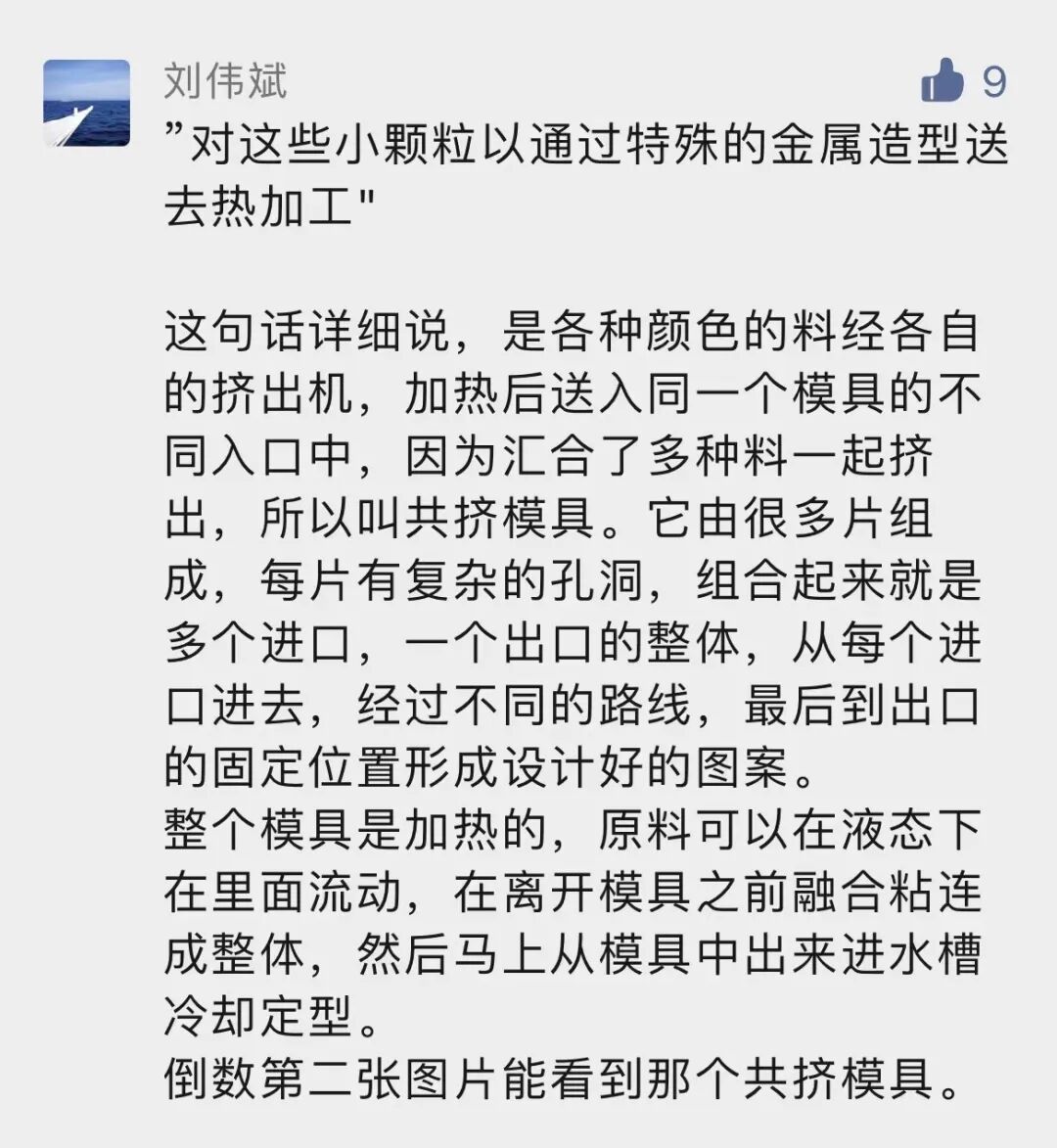

说到这只小长颈鹿，之前一位学富五车、见多识广的小可爱进行了重要的补充留言。

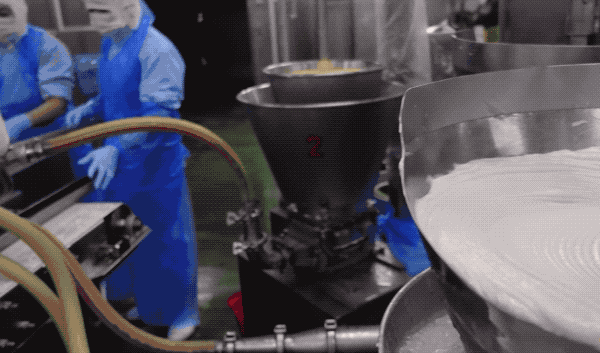

装着各种颜色鱼糜的料斗通过管子，到了成型机中再被挤出。

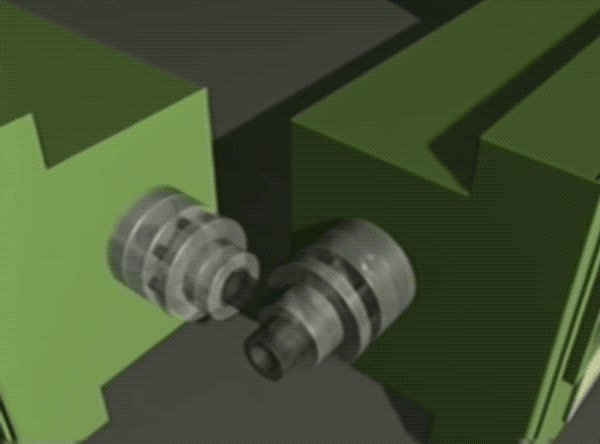

我这次给它们的原理找了个更清晰的内部结构示意图，左边的蓝色橡皮和右边的白色橡皮汇合，然后在出口处成为一个整体后被挤出。就好比，从东边来了个喇嘛，从西边来了个哑巴，喇嘛遇上了哑巴，一起变成了喇叭...

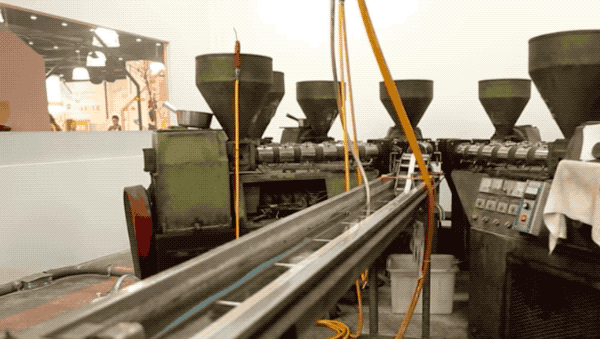

再来看一个实物制造。下面这个生产线就是生产「多色彩条橡皮」的，每一个料斗代表着一个颜色，是一起汇聚到多色挤出机再成型的。

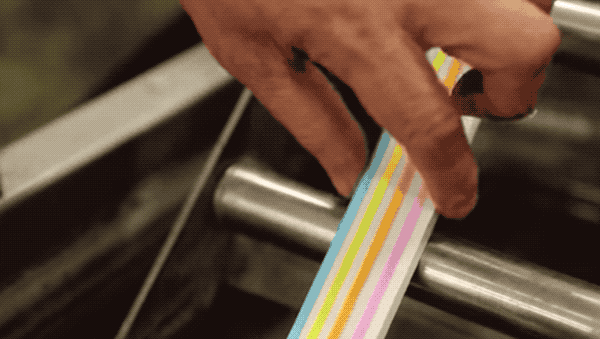

这个就是挤出的彩条橡皮了，一共五种颜色，正好对应上头的五个料斗。这会儿还是软软的，一捏就会变形，所以得水冷定型。

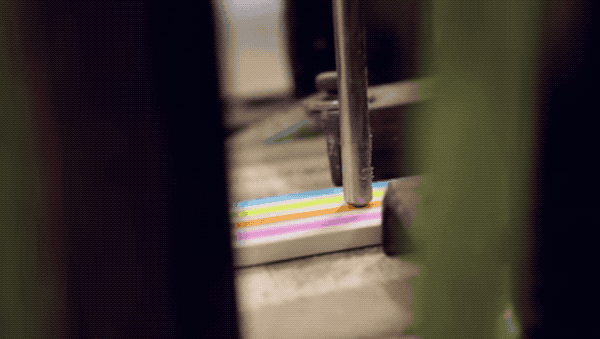

最后一裁切，就完工咯~
等等！Cast 还有话说...
小时候看过一个报道，说有个小学生是橡皮收集大户，酷爱收藏各种造型好看、味道香香的橡皮。我当时第一个感觉就是，一个厉害的收藏家，但是这些橡皮肯定都不好擦！不是吃不到葡萄说葡萄酸
（
🤔
或许有一点？）
，更多的还是，我果然从小就很朴素...哼，差生文具多！我默默握住了我的橡皮，羡慕藏在心里...
