包水果的泡沫网兜，怎么挤出来就是个立体的网？ | 有趣的制造

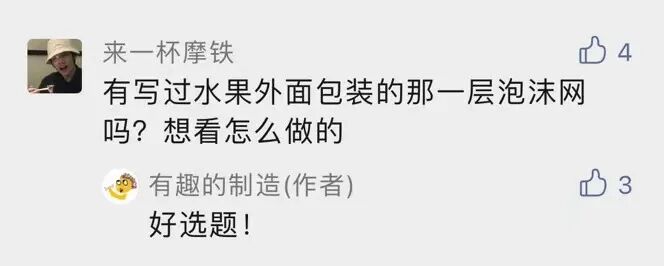

泡沫网是怎么做的，这个问题从小可爱 「来一杯摩铁」在 2019 年的《 老祖宗的智慧：青铜器上的花纹，一次定型无需再改 | 有趣的制造 》提出来起，就一直在我的脑海里萦绕 ...

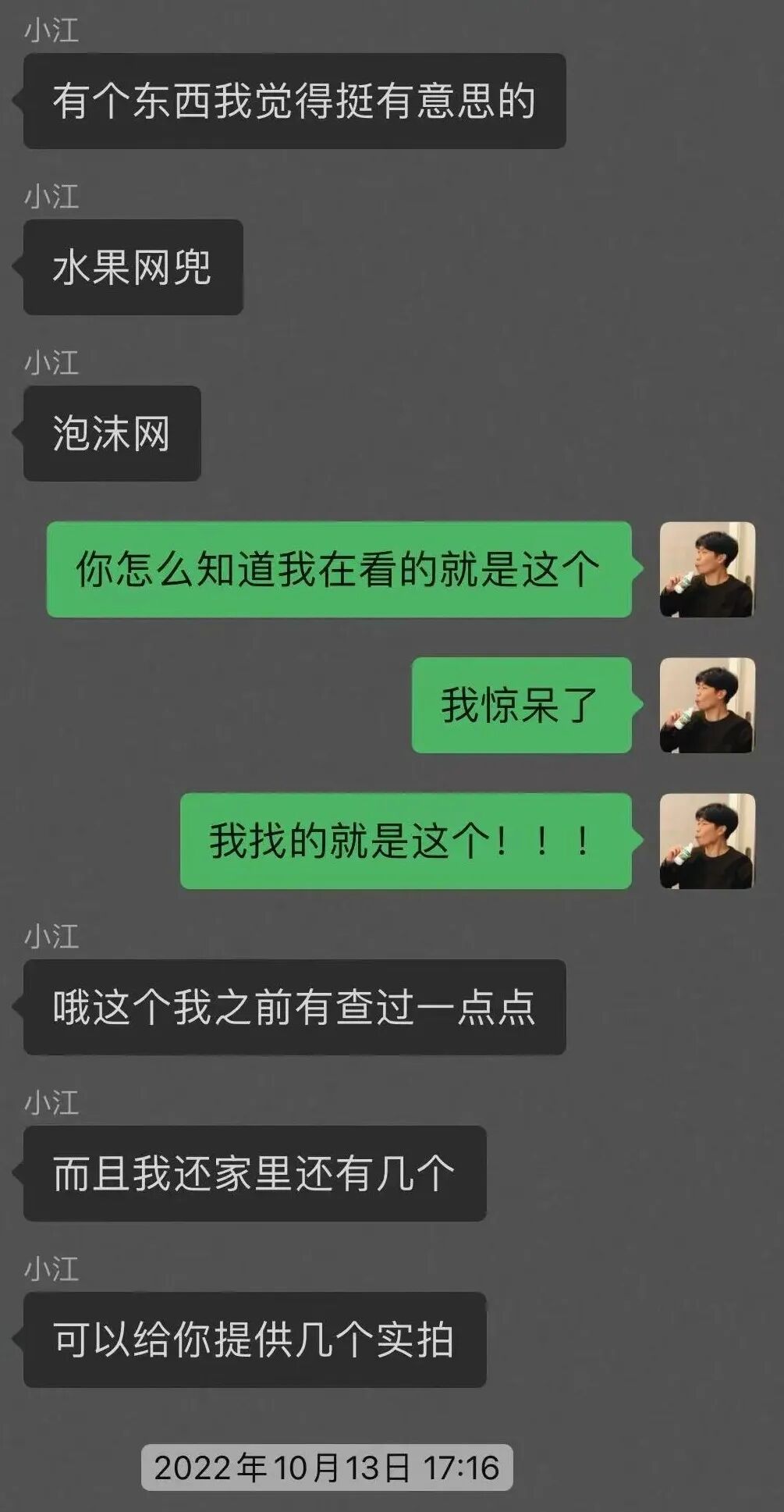

这四、五年来，一直有小可爱追问，而我时不时就会找一找资料...前一阵，我和小江各自查视频资料，还查了个不约而同，也太凑巧了！

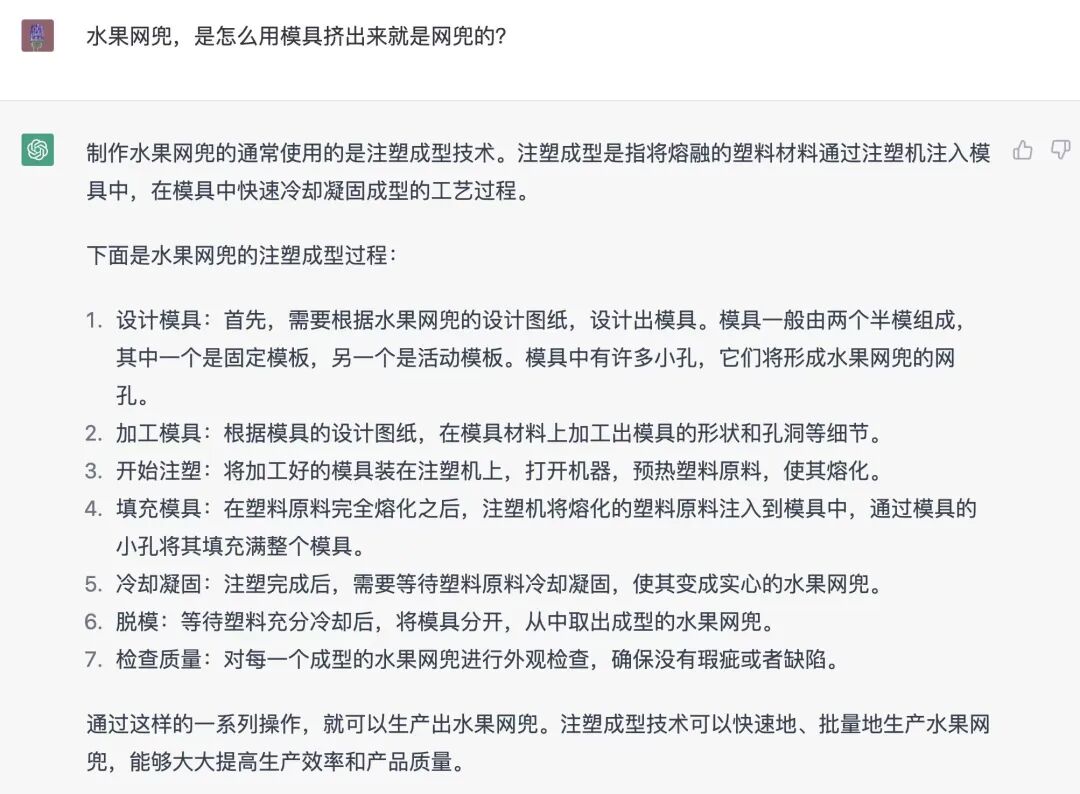

前些日子，我甚至还用 ChatGPT 提问了一下，想找个捷径，无果。答案完全❌！

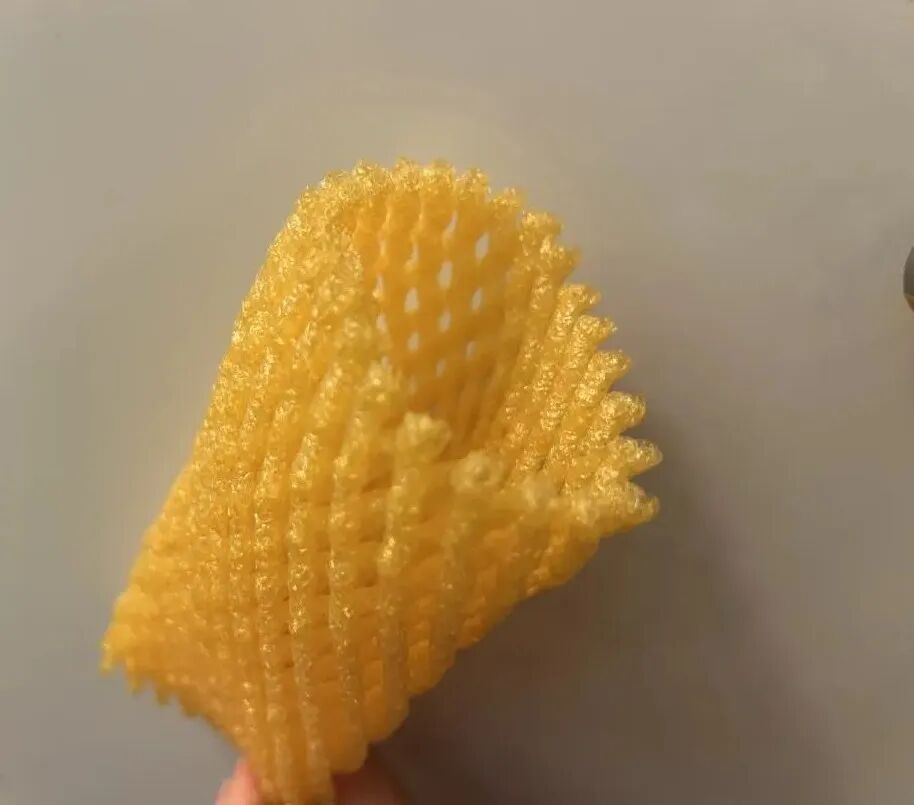

再次确认了，还得看我们 「 有趣的制造 」的人工检索 😏~ 在查看了大量的 厂家 拍摄视频、论文和专利，终于，我们的「水果网兜是怎么做的」有了答案 👏！今天就是了结的时刻，开始吧~ 双层结构 首先我们拿出一个水果网兜，边吃水果边观察它，材料——发泡塑料，外形——网状。

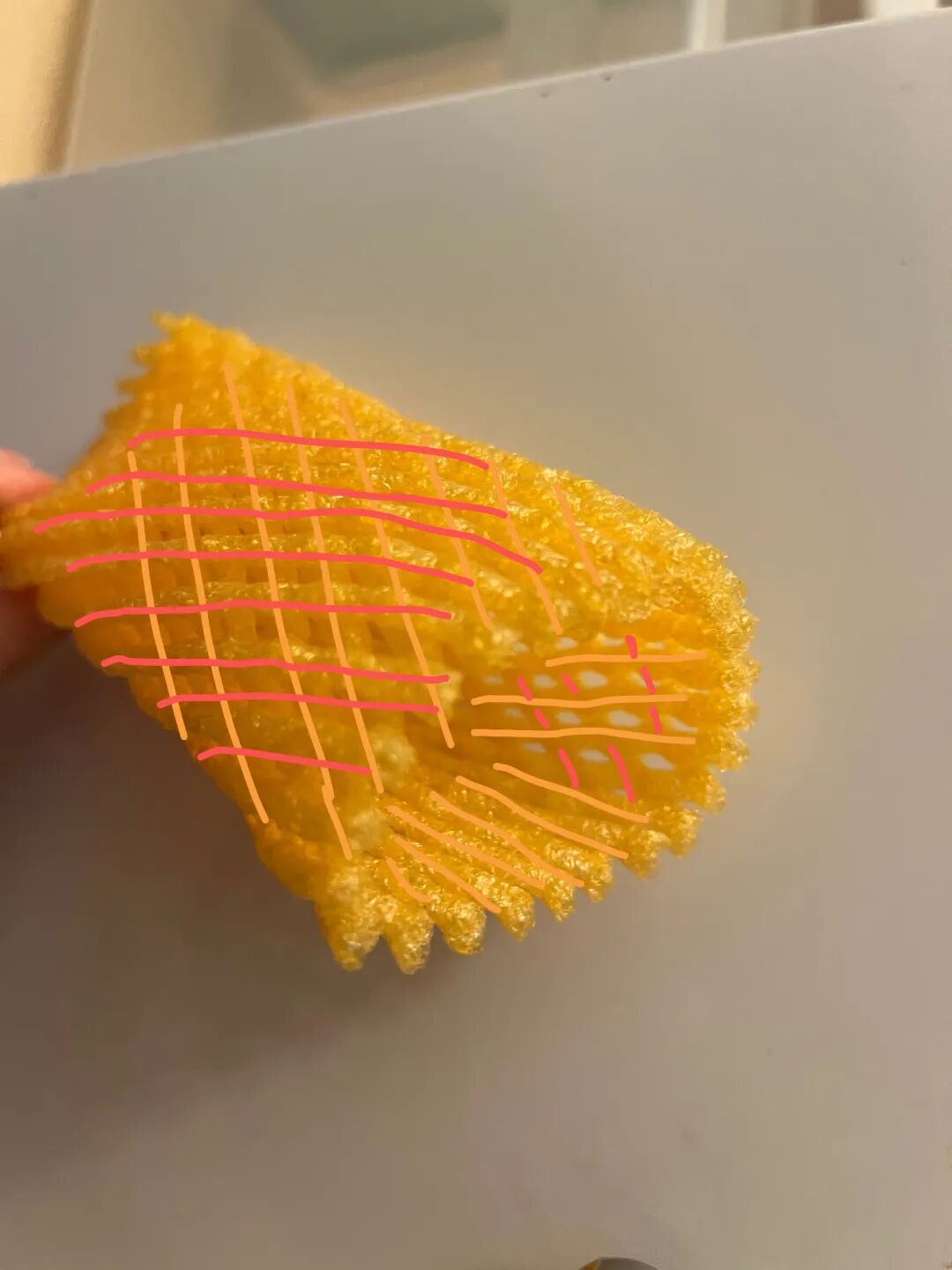

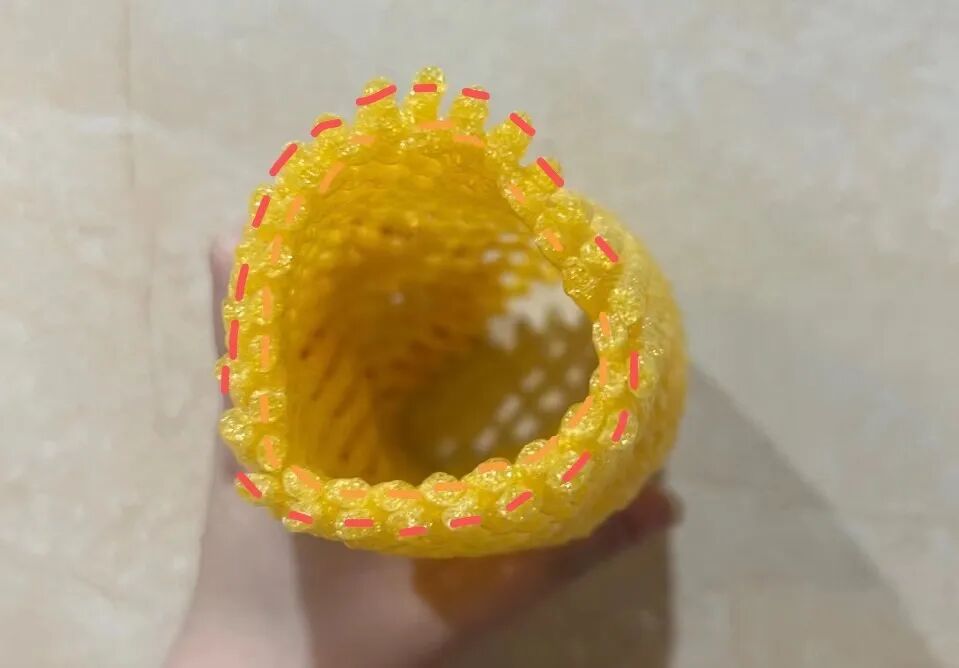

换个角度看，其实是两层的结构，分为内层 （看橘色的虚线） 和外层 （看红色的虚线） 。

但我一直都无法想象出来这个网格的结构，是怎么弄出来的？尤其是打结的位置，真是让我伤脑筋 😂 。相信很多小可爱和我一样，都有同样的困惑...我甚至还想到了 平面的薯格 ，也是这样的交叉结构。但制作是完全不一样的，一个是整个土豆切出来的减材制造，一个得是塑料无中生有构建起来的增材制造。

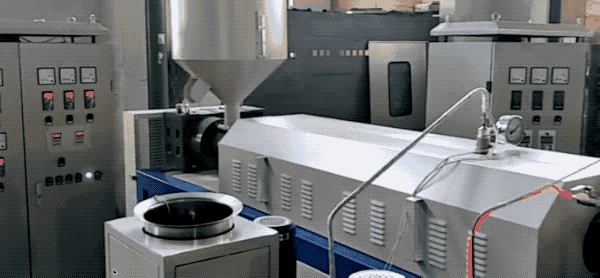

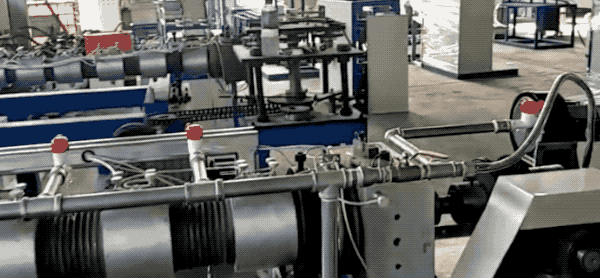

但是今天，我们终于可以揭晓答案了，走进工厂！ 塑化成型 先来看一下工厂的制作，看起来多么简单啊~远远的那个料斗，我们知道，装了很多塑料小颗粒，比如 LDPE 什么的。塑料小颗粒、活性剂与成核剂 （有助于形成均匀泡沫） 混合后，经过下面这一连串的剪切、挤压和加热，塑化熔融。

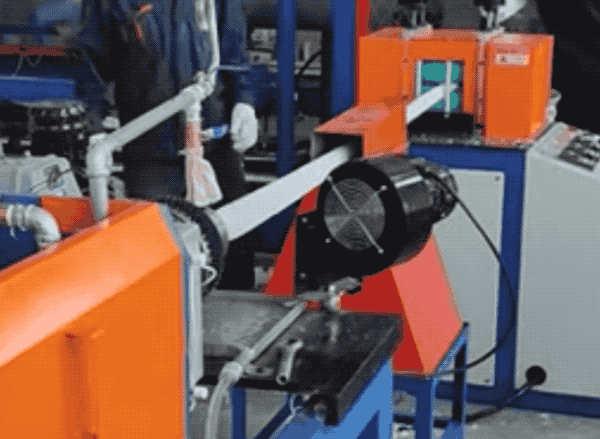

然后加入发泡剂，这里查到用的是丁烷。当它们从模具头减压挤出时，产生的气体会瞬间汽化，在材料里形成很多小而均匀的孔，而发泡剂也继续膨胀，让孔变得更大，就形成了发泡材料。看下图，直接就 形成一长条网套。

问题的核心来了。为什么，这个网套，一次性就挤出了？！！！

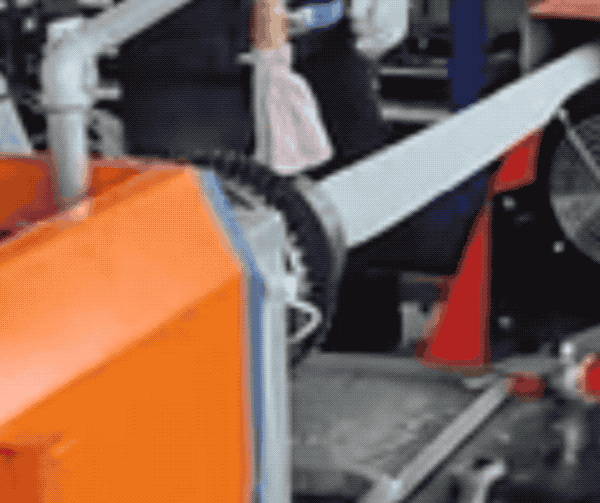

相向旋转 把目标锁定在挤出环节，再反反复复的看视频细节。终于发现了一个奇怪的地方，这个挤出的部位，好似有些不一样？注意看，这两个齿轮外廓是一个在往右转，一个在往左转。

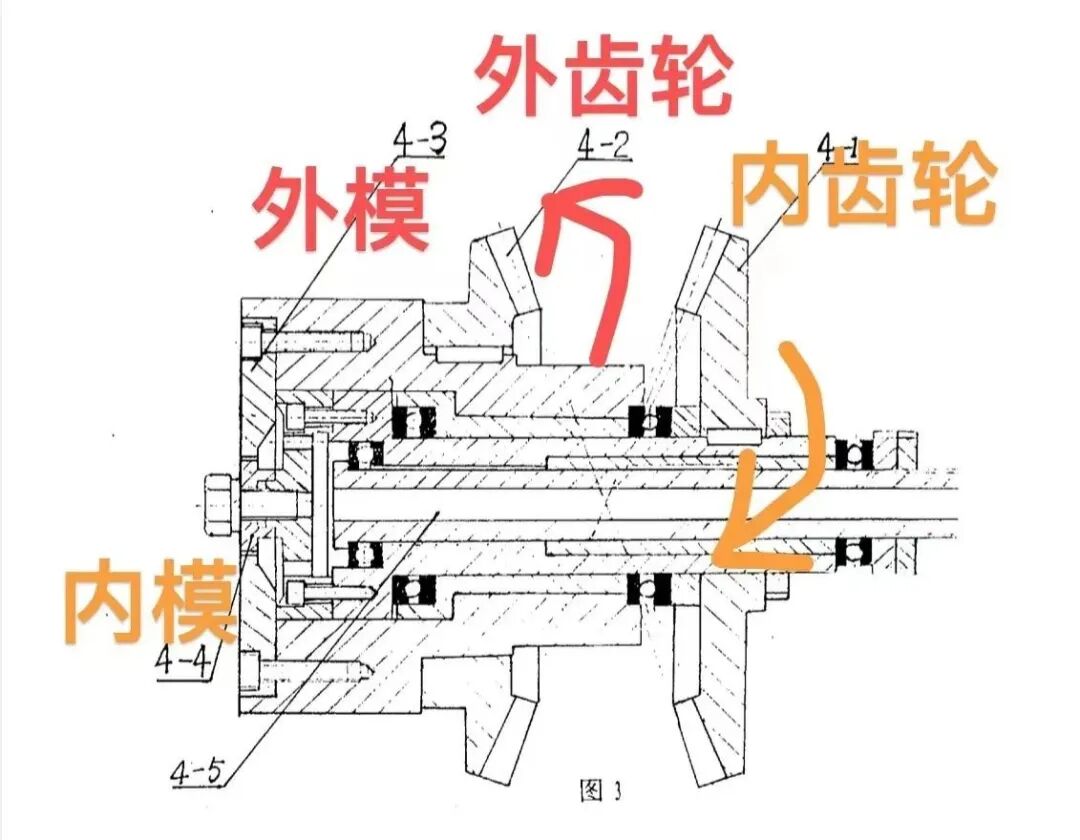

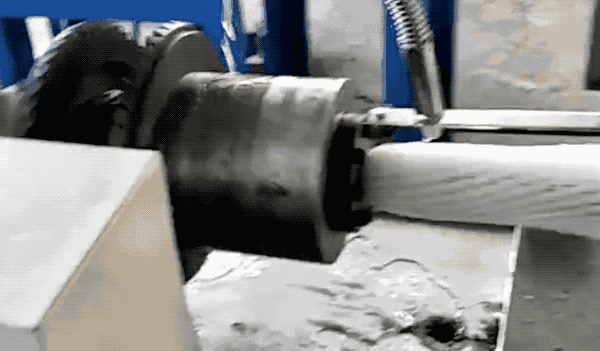

是因为啥，它们才相向而转？又查了好多资料后发现，这个旋转的机构，也就是我们要寻找的挤出泡沫网的真相！下图中，这个外齿轮带动着外模旋转，内齿轮带动着内模旋转，就让发泡网套的两层模具以相反的方向运转了。

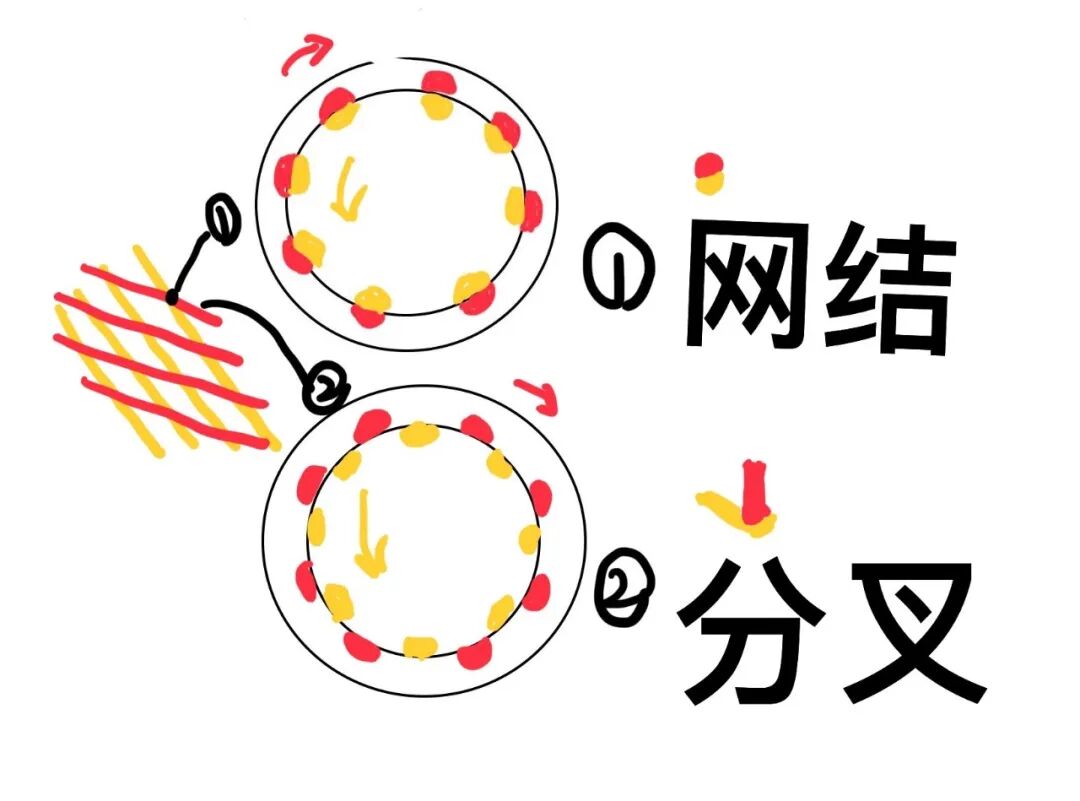

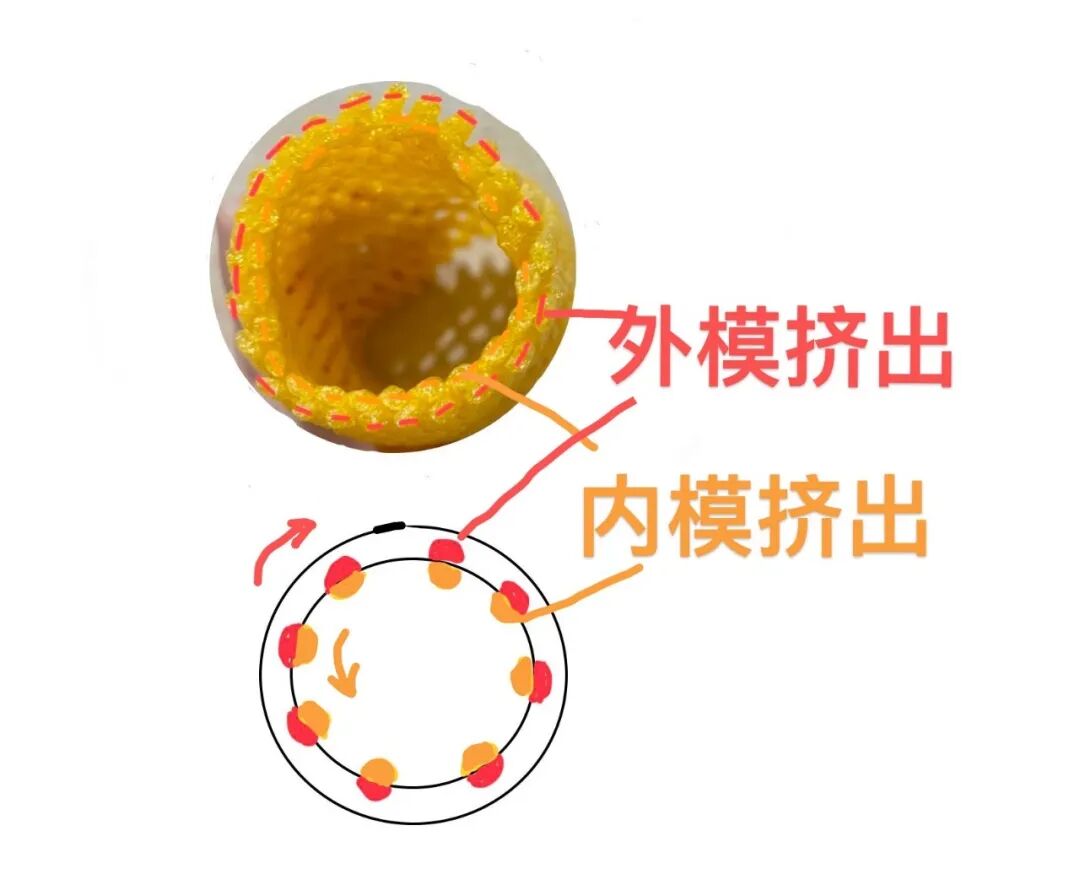

请出小江的灵魂手绘！ 泡沫网兜外圈对应着外模，内圈对应着内模。外模的内侧和内模的外侧相互接触，且是数量相同、间距均匀的孔洞    ，再 以相反的方向旋转。诶，是不是有点想象了？

物料由螺杆进入到料管，再由两个模头的小孔分别挤出。当两个孔吻合时，挤出来的就是网结；当两个孔错开时，挤出来的就是分叉的条状。 重合后，又分离，反反复复，就形成了网格菱形！

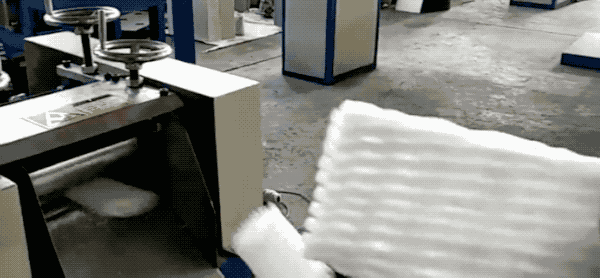

一个向左旋，一个向右转，相互交织，交叉点碰撞时就融成节点，这样就形成了一个挤出的网套！ 模头总分分合合，塑料网兜却越挤越长~ 冷却定型 解决了这个核心问题，接下来的事情就 so easy 啦~因为发泡膨胀会有很多热量，还要给它降降温。下图是通过风冷，再到定向辊牵引。

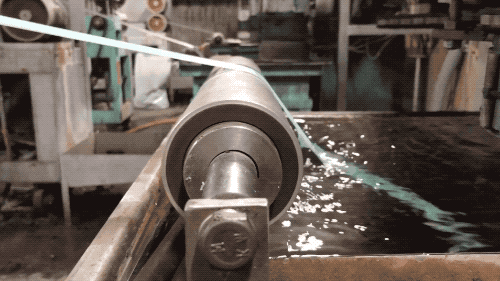

而在《 浴球是怎么做成花的？竟然真是人手一朵朵扎的... | 有趣的制造 》里是通过水冷进行降温的。

经过机器高温熔融，就被抽丝结网， 过个水， 我们的筒状起泡网就完成了~

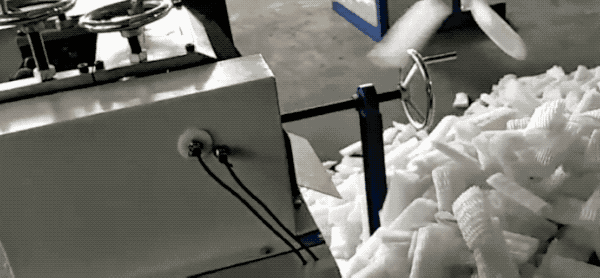

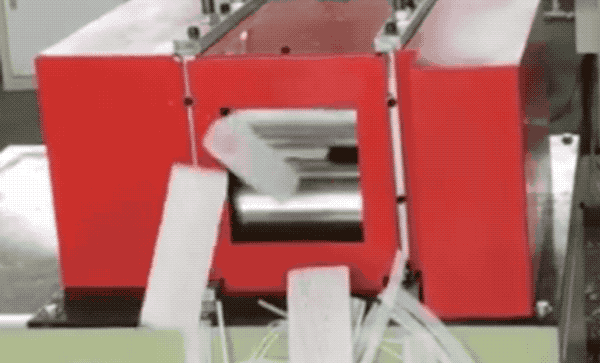

压平切段 长长一条的网套被压平后，滚刀裁切。

就这样，形成一个个单个的网套。

终于搞定， 展现一下成品！

等等！Cast 还有话说...
🤔 忍不住觉得会有小可爱问，为什么这篇不连着浴球网眼布一块儿说了？经过我的仔细观察，浴球花的间隙并不是菱形，而是六边形。这就说明，它挤出的过程，刨掉不发泡的因素，其他的比如模具的结构、运动方式，和我们水果网套也可能有些区别 ...又是令人头秃的搜索和解释。
当然最重要的原因是，横亘心头如此久的难题给写出来了，新的结构必须有单开一篇的排面！👏
校对：Cast + 江小丧 截图：阳哥
文中 Gif 截取自 YouTube 博主 @plasticextruder9303 的 《水果网套发泡挤出机生产线》、 1688 产品图、专利号 CN 2318025Y 以及小江的灵魂手绘 ​
