玻璃工艺品内部的立体图像，是怎么「雕」出形状的？ | 有趣的制造

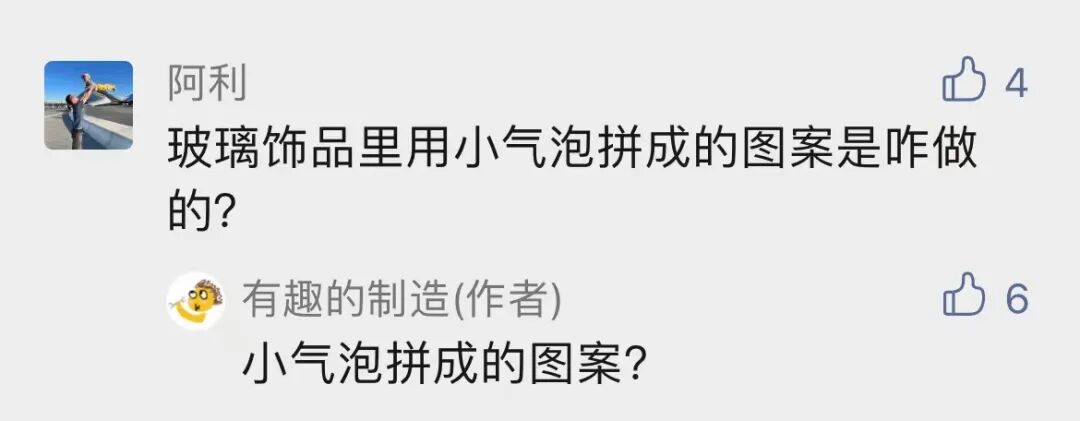

之前写《 酒杯印专属 logo，常见有「激光」和「烤花」两种印法~ 》，小可爱 「阿利」发起了提问——

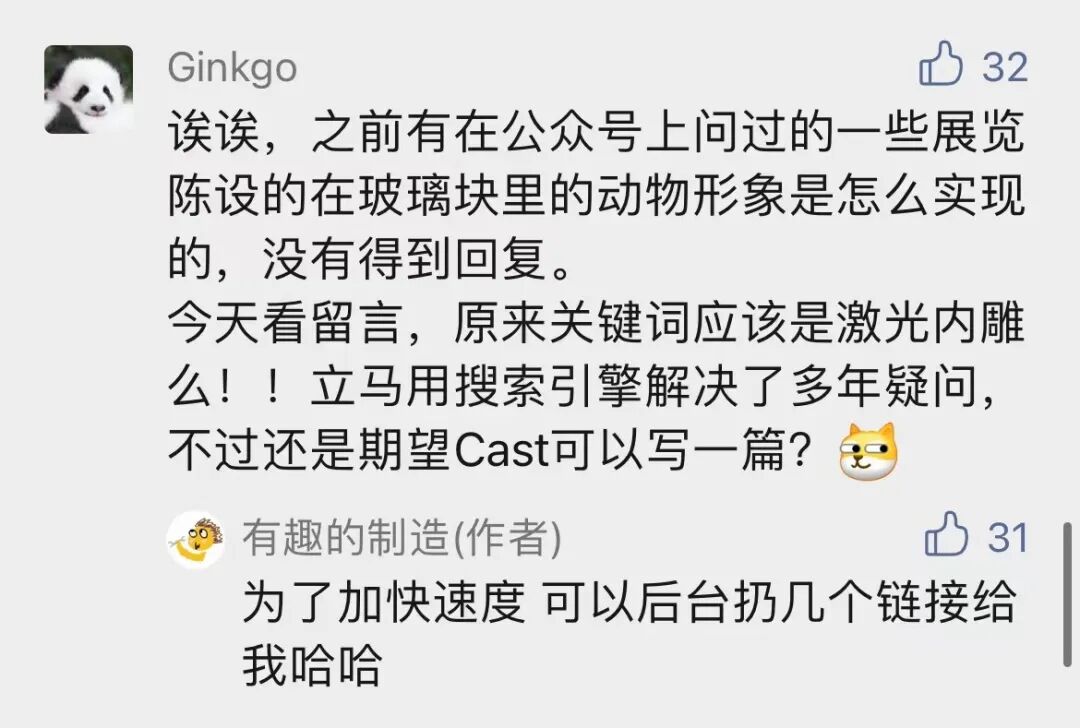

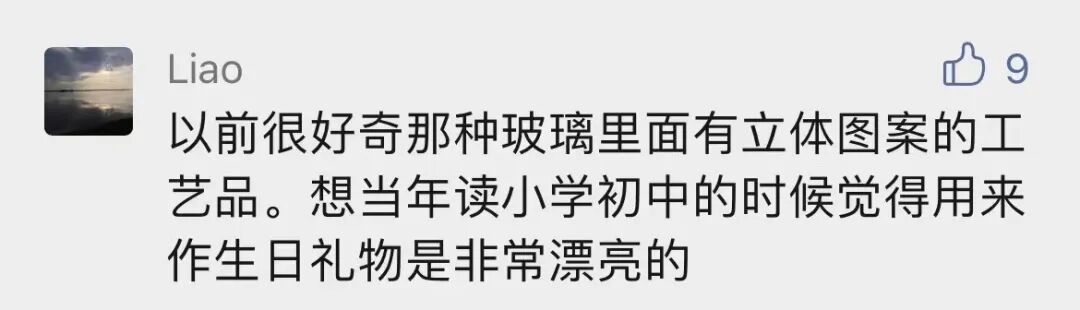

我刚开始还没反应过来啥叫「小气泡拼成」，直到看到小可爱 「Liao」 才反应过来原来问的是这个啊！话说我小时候，这玩意儿也是很时髦的小礼物~

然后有小可爱提出了虽然我已经懂了，但还是想看...🤔 既然你诚心诚意地发问了...那，我们就进入主题吧！

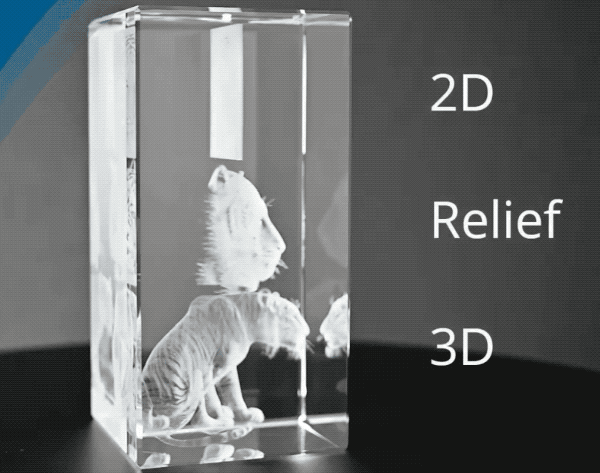

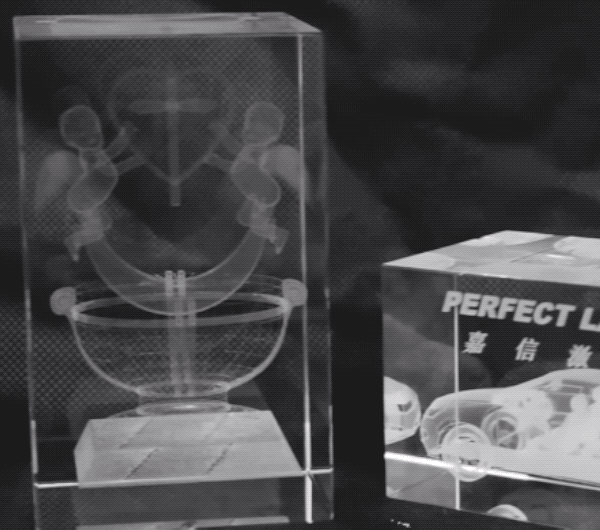

常见的玻璃内雕工艺品有 2D、浮雕和 3D 三种，今天主要讲的是最复杂的 3D 造型~

3D 造型

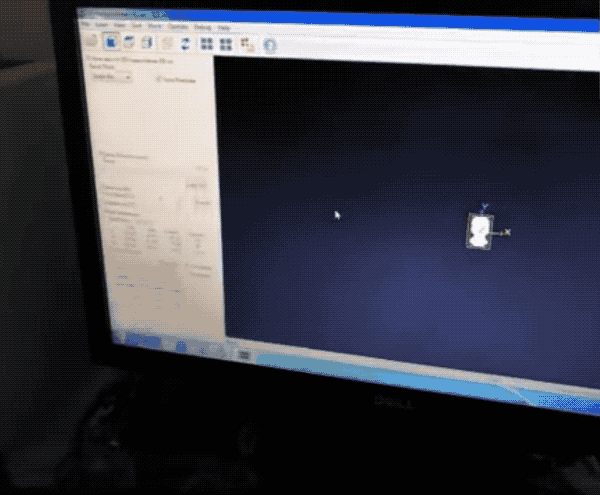

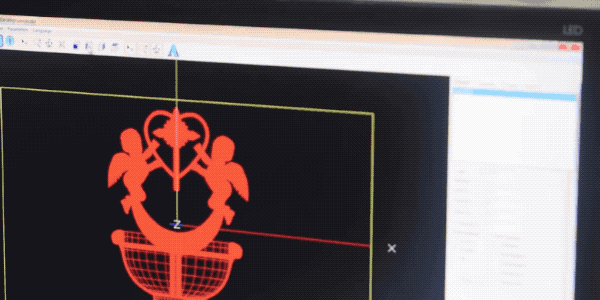

要做造型，我们首先请出设计师，生成一个三维的图像文件。

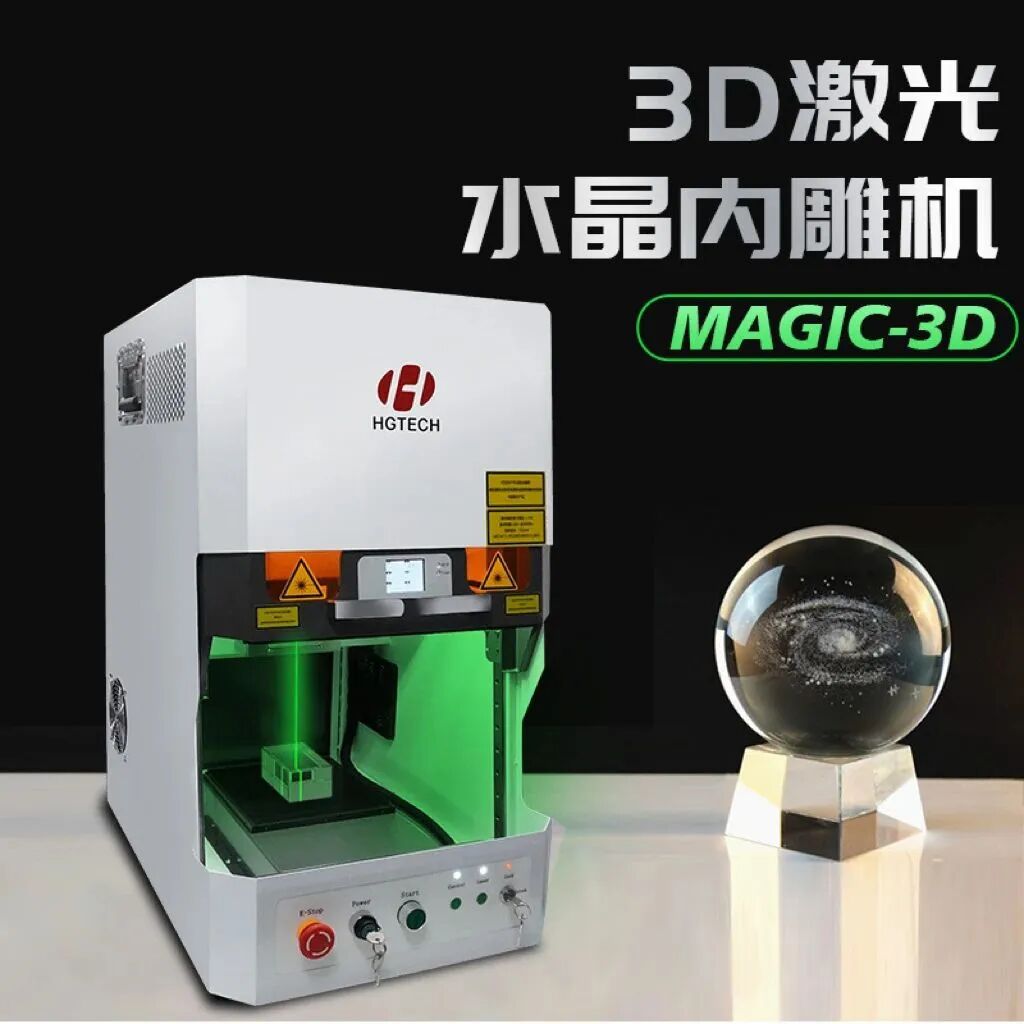

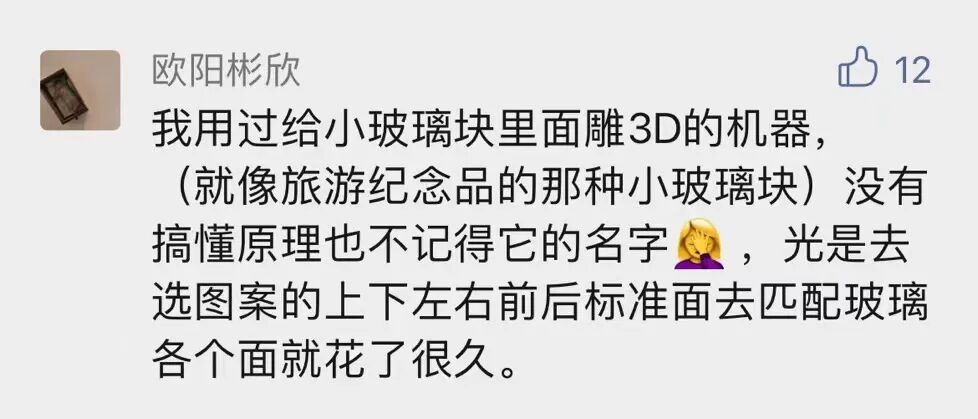

正如小可爱「欧阳彬欣」所说，每个面都要匹配好，面面俱到！ 激光内雕机 接着就要准备好一台水晶内雕机，就是下面这台，散发着绿莹莹的激光！

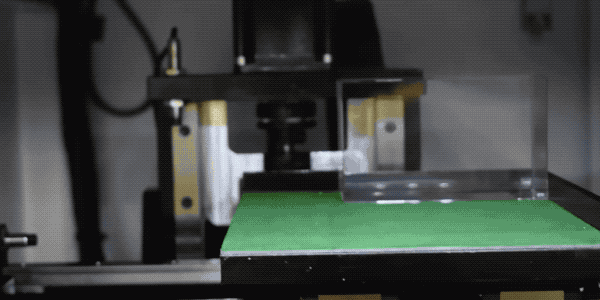

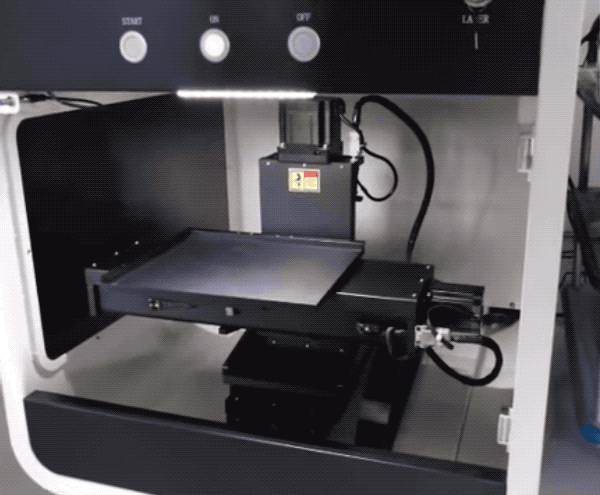

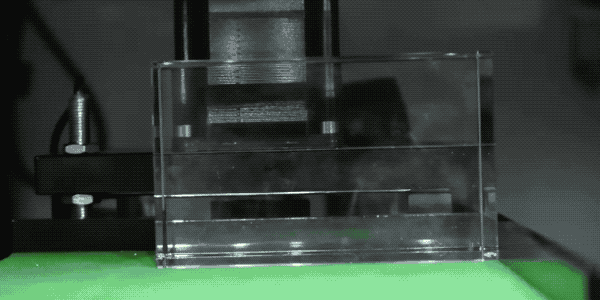

打开后，这个移动的小平台用来装载玻璃块。

把切割、打磨、抛光后的玻璃块装上去，下达雕刻指令，就可以开工咯！

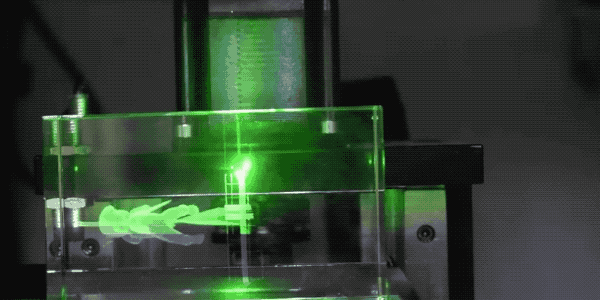

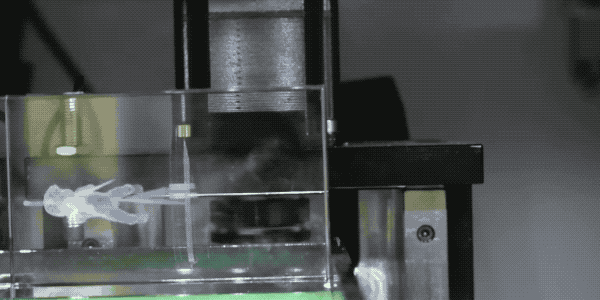

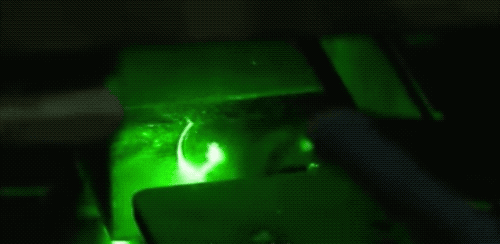

雕刻过程 只见绿光以飞快的速度移动，逐渐形成了头部。划重点，肉眼可见，不止一束绿光哦。

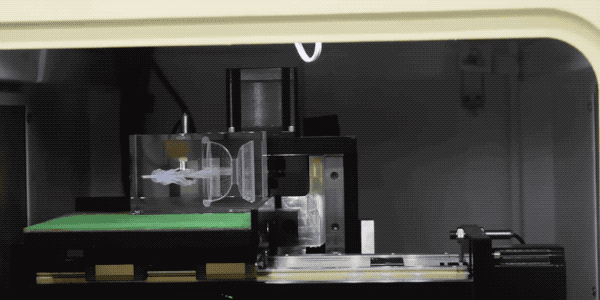

然后玻璃块还要往下移动，注意哦，这相当于是操作部件不移动，移动的被加工件，也是一个重点，我们等下回过头来解说。看到这样有秩序的雕刻顺序，我已经感觉到舒爽了...

然后玻璃块再一个跨步上移，再逐渐地下移，继续雕刻出球状来。

dangdangdang~一整个人物造型就 轻轻 松松地 完成了！

但完全不明白，为什么激光能直接进入玻璃的腹地，隔山打虎，就让玻璃受到了内伤？

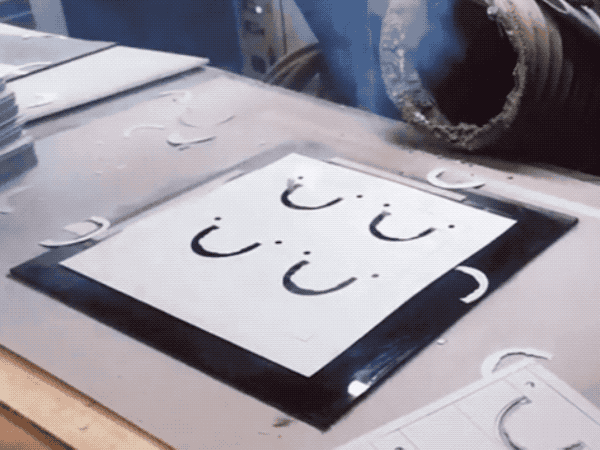

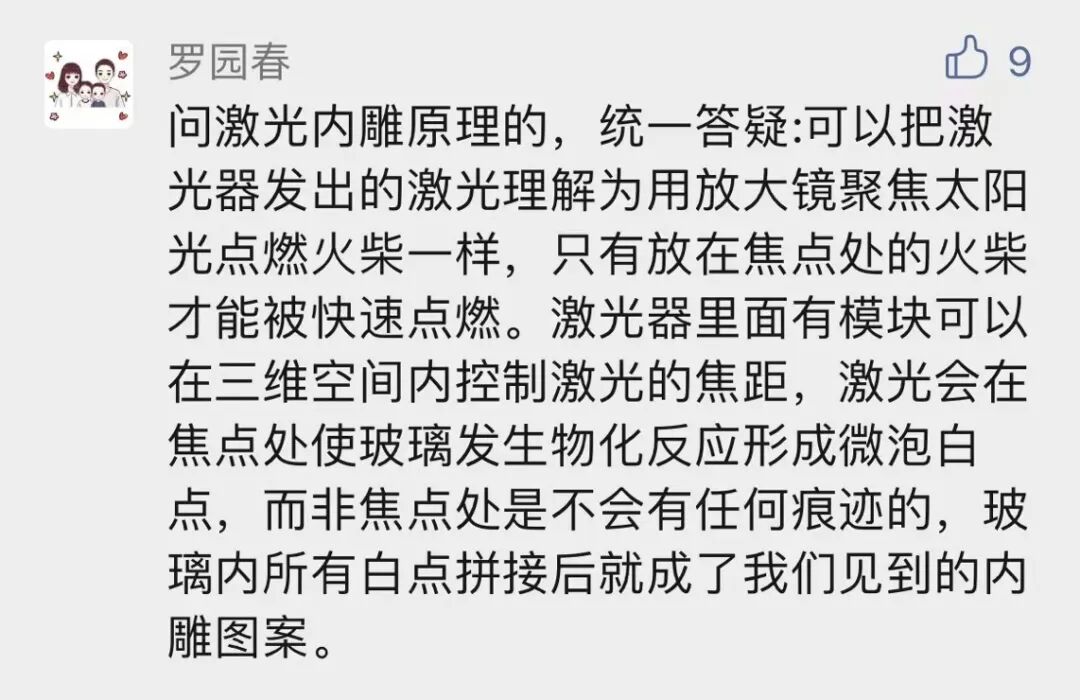

内雕原理 一般我们看到的激光镭射是这样的，比如分享过的在杯子表面—— 或者是在纸上直接切割—— 简单粗暴，光所到之处，樯橹灰飞烟灭！但为啥同样是激光，这在玻璃内部就这么听话，指哪打哪儿，绝不损伤其他地方？ 有见多识广的小可爱进行过抢答！

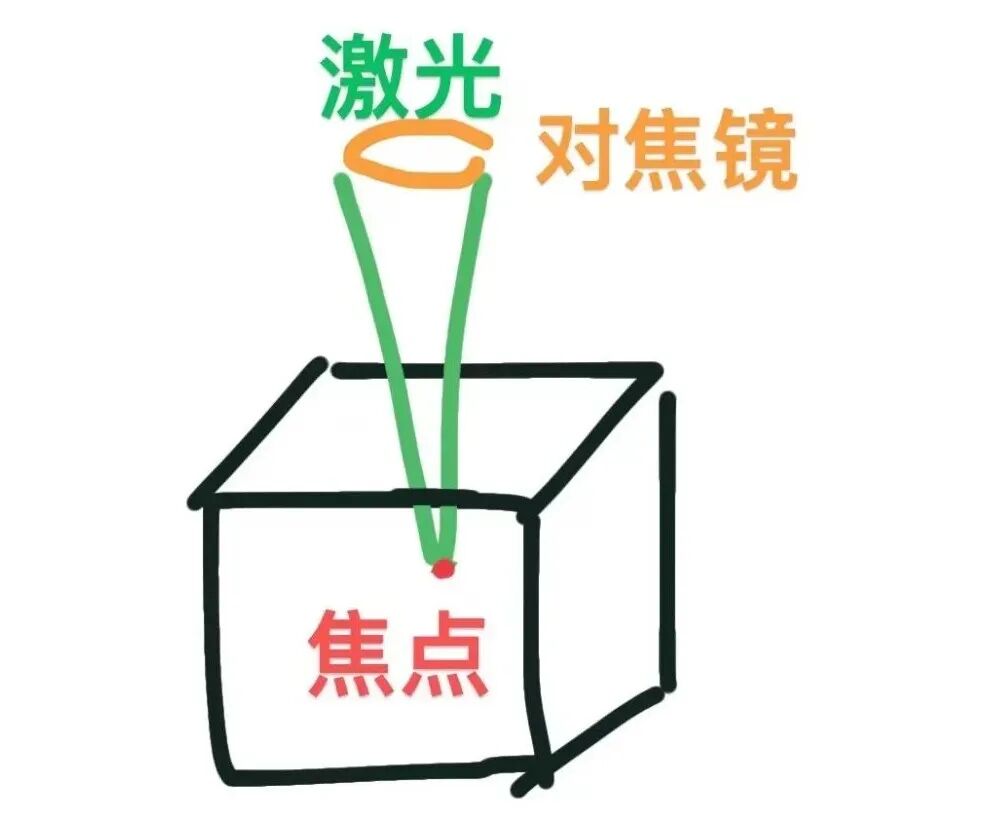

我再补充解释下：激光要雕刻玻璃，能量必须要高于使得玻璃破坏的阈值。这样会产生一个瞬间的脉冲，让玻璃的温度升高达到熔点发生熔化，形成小可爱提问的玻璃里的小气泡。但怎么能做到，既能让激光的能量在进入玻璃和到达加工点时低于破坏阈值，又能让能量在加工点时高于阈值呢？那就是小可爱说的，聚焦啦！ 是将两束激光通过对焦镜从不同的角度射入透明物体，比如玻璃、水晶，就会交汇到一个点上，也就是焦点。

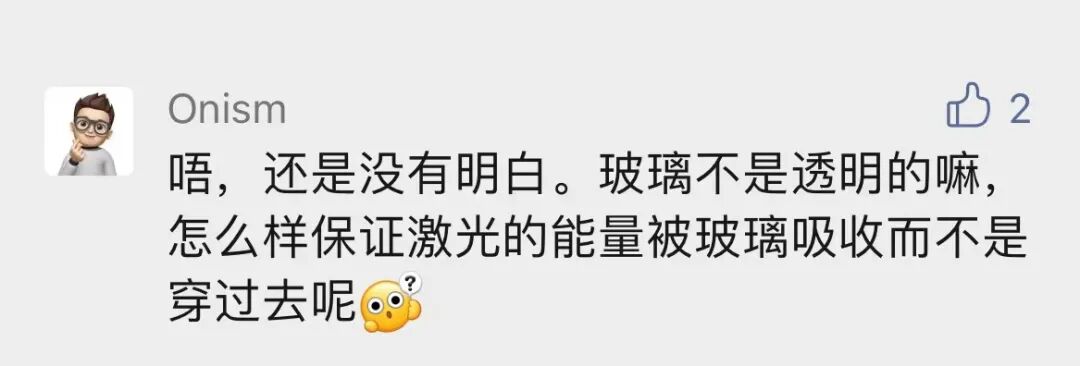

由机器准确地控制两束激光在不同的位置交汇，就能制造出大量微小的空洞，最后形成所需要的图案。如此反复， 按照程序和预设参数，让被加工件去做X、Y、Z 三轴上的运动 ，加工出预设的点位置，而非焦点区域的玻璃就完好无损。之后，这些白色朦胧的点连成线、再布成面， 就是我们想要加工的物体轮廓 ，也就是我们设置的 3D 物体对应的这些像素点了。 为何不穿透？ 还有小可爱问怎么能保证激光的能量被玻璃吸收而不是传过去呢？激光在穿过透明玻璃时会维持光能形式，但是在这里，激光束产生了交汇，能量太高了，超出了一定阈值就诱发了玻璃的多光子电离，让玻璃温度升高就熔化了。

🤔 我脑海里不知道为啥，浮现出小青左手右手各发出一道法光，然后同时指向某处，引起了爆炸的情形...你们现在知道童年的电视剧，对小孩的影响到底有多大了吧...写到这里时，已经在无限循环《千年等一回》了...

该死，脑子里还浮现出如下诗句—— 你我相逢在黑夜的海上， 你有你的，我有我的，方向； 你记得也好， 最好你忘掉， 在这交会时互放的光亮！ 浮雕造型 再说到浮雕的造型， 这是我找到的一个脑袋形状。客人美滋滋拍了张照片，期待着等会儿能拿到自己的专属 3D 水晶内雕。

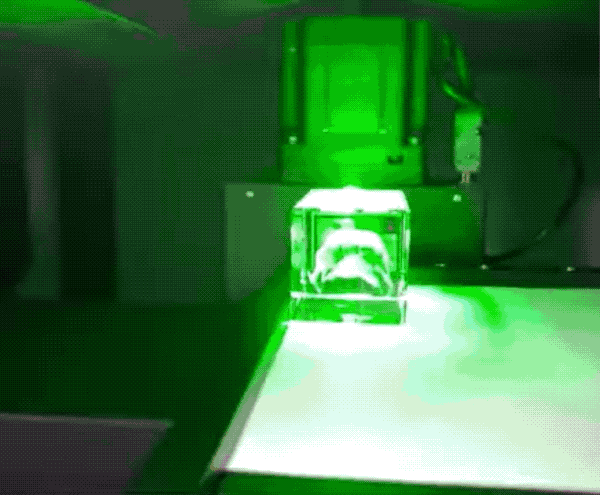

然后给雕刻机下达指令，开始处理！

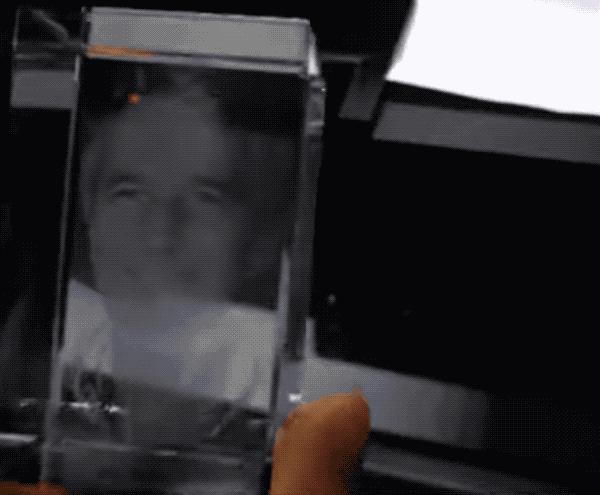

栩栩如生的头部就出来了，正脸侧脸都 OK，差一个后脑勺而已~

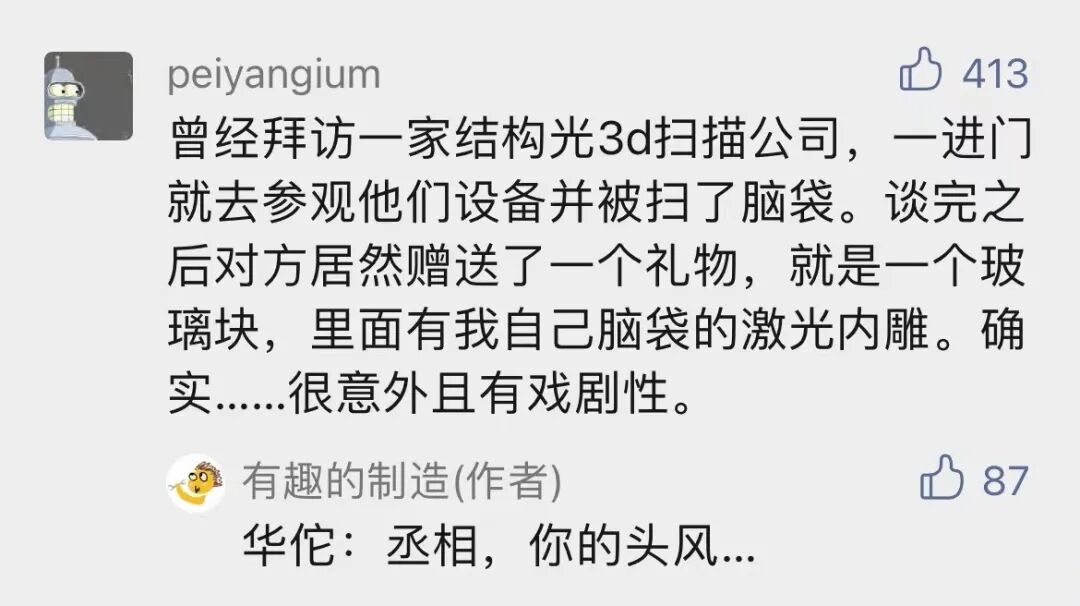

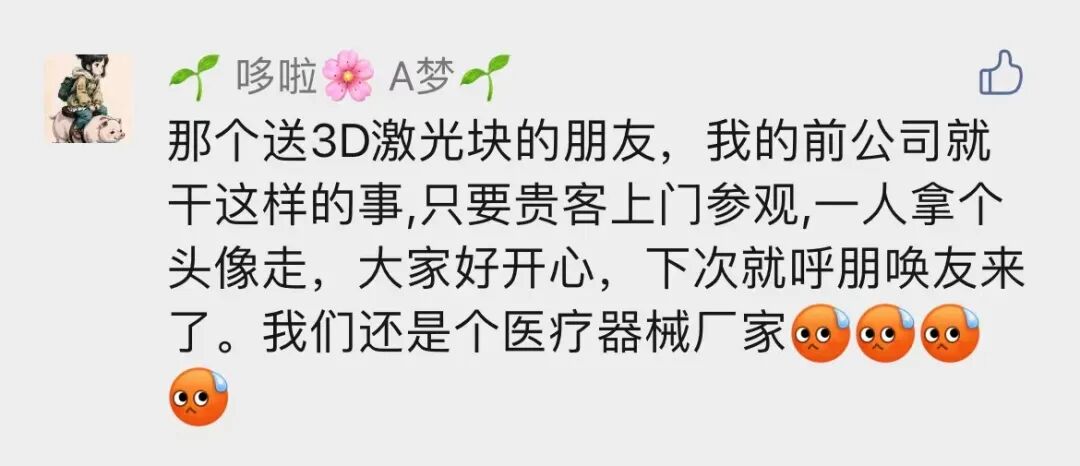

忍不住想起这位小可爱所体验到的——

啊，缘分，妙不可言！尤其是，我知道 小可爱「 peiyangium」真是医疗相关从业者...= =

等等！Cast 还有话说...
可能有小可爱会觉得这有点像 3D 打印？ 我们回顾一下《 电出纹路的木刀和两米长的水果叉，是怎么做出来的？| 有趣的制造 》就会知道。3D 打印，是东西越来越多，也就是增材制造。 而这个是在把玻璃块内部掏空，属于减材制造。我们看到的那些或深或浅的白色，都是玻璃块的内伤啊！嘿嘿，那就，又一个问题成功解决~给自己鼓鼓掌，👏 ！ PS，明天儿童节了，你懂我意思了吧？及时收到信息很重要。🤭 校对：Cast + 江小丧 截图：阳哥
