面试官：MySQL Redo Log 和 Undo Log 有什么区别？分别用在什么场景？

大家好，我是君哥。国庆快乐。

MySQL 有三大日志体系，Redo Log、Undo Log 和 Binlog，其中 Undo Log 和 Redo Log 都是 InnoDB 存储引擎特有的日志。今天就来聊一聊 MySQL Redo Log 和 Undo Log 的区别。

1.Undo Log

1.1 MVCC

MVCC 中文名称叫多版本并发控制，是InnoDB 引擎为了提高执行事务的并发效率引入的概念。多版本的含义就是一条数据被多个事务修改后，在事务还没有被提交前，存在多个版本。MVCC 的实现机制就是通过版本链把多个版本连接起来。

比如我们有一个库存表，记录了主键 id，商品编号(goods_no)和库存数量(stock_count)。商品编号等于 10 的记录，初始状态 stock_count 是 100，事务一进行修改后 stock_count 变成 98，事务二进行修改后变成 95。

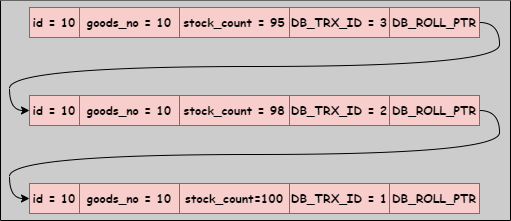

在事务一修改商品编号等于 10 的这条记录之前，InnoDB 会先把 stock_count 等于 100 的原始记录保存到 Undo Log，修改后的版本会保存指向原始记录的 Undo Log 指针。同样，事务二修改这条记录之前，InnoDB 会将事务一修改后（stock_count 等于 98）的记录保存到 Undo Log，事务二修改后的记录保存指向这条 Undo Log 记录的指针。这样对同一条数据的修改形成了一个版本链，如下图：

为了实现版本链，InnoDB 引擎在每行记录中会添加 3 个隐藏的列：

• DB_TRX_ID：修改（插入、更新或删除）这一条数据的事务 id；
• DB_ROLL_PTR：回滚指针，也就是上面说的指向前一个历史版本的指针，用于回滚操作。
• DB_ROW_ID：当表中不定义主键时用作主键来自动生成聚簇索引。

1.2 Undo Log

在 InnoDB 中，事务为了保证原子性，必须要实现整个事务的回滚，这就需要记录数据被修改前的状态（比如插入或删除了一条记录，修改了一条记录），记录这些修改前状态的日志就是 Undo Log。

Undo Log 主要有两个作用：

• 原子性：事务可以通过 Undo Log 来实现回滚，从而实现原子性；
• 一致性：如果另一个事务需要将原始数据视为一致性读取操作的一部分，则从 Undo Log 中检索未修改的数据。
• MVCC：多版本并发控制中的多个版本，就是通过 Undo Log 来记录的。

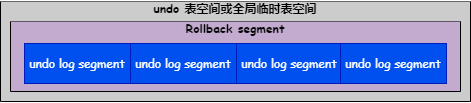

Undo Log 保存在 undo log segments, 而 undo log segments 则保存在 Rollback Segment。 Rollback segment 保存在 undo 表空间(undo tablespaces)和全局临时表空间(global temporary tablespace)。

Rollback Segment 能支持的事务数量取决于自己能保存多少 undo slot 和每个事务需要多少个 undo slot。在一个页大小是 16KB 的 InnoDB 引擎中，每个 Rollback Segment 能保存 1024 个 undo slot。

每个事务只能使用一个 Rollback Segment，一个 Rollback Segment 同一时刻可以会服务于多个事务。

那 Undo Log 什么时候清理呢？需要两个条件：事务已经提交，并且 Undo Log 已经过期（即保存时间超过 undo retention 参数指定的时间）。

当然，即使达到清理的条件，也不会立刻清理，因为 Undo Log 所在的 Rollback Segment 页可能被其他未提交的事务使用（数据页使用未满3/4）。

对于 insert 操作产生的 Undo Log，因为只对本事务可见，所以事务提交后 Undo Log 就可以立刻删除。而对于 update 和 delete 操作，可能存在 MVCC 版本链的使用，不能在事务提交后立刻删除。

Undo Log 具备删除条件时，会放入队列，等待后台 purge 线程删除。

2.Redo Log

Redo Log 也是 InnoDB  存储引擎特有的日志，它是一个物理日志，记录了在某个数据页上做了哪些修改，主要用于崩溃恢复。

2.1 写日志

在写日志时，Redo Log 是循环写，空间大小固定，写满后会覆盖掉前面的日志。

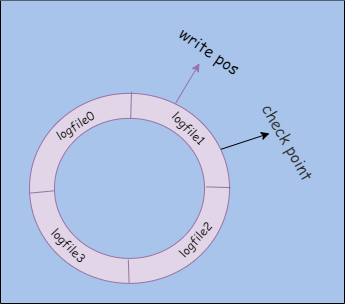

Redo Log 采用固定大小的文件组，比如下图文件组配置了 4 个文件，每个文件大小相同，写满一个后接着写下一个，全部写满后就清除一部分前面的日志，继续写入。write pos 控制当前写入的位置，check point 控制可以写入的最后位置，如果两个点重合了，那就需要清除部分日志，让 check point 后移。

2.2 崩溃恢复

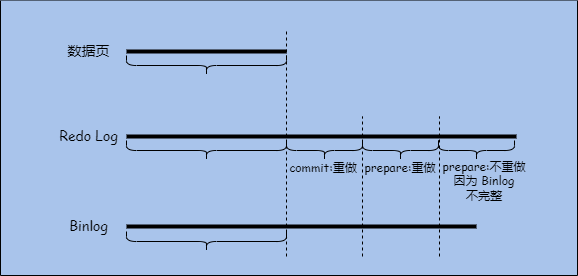

Redo Log 主要用于崩溃恢复。它确保了数据库宕机后，已提交事务的数据不会丢失。Redo Log 基于 WAL (Write-Ahead Logging) 原则，即先写日志，再写磁盘。事务提交时，先将修改内容的记录到 Redo Log，MySQL 宕机重启后，利用 Redo Log 做崩溃恢复。恢复过程如下图：

首先，InnoDB 会检查数据页的 LSN (日志序列号)，并与 Redo Log 中的 LSN 对比。Redo Log 上 LSN 比数据页大的就是需要重做的数据。 接着，InnoDB 会扫描 Redo Log 中要恢复的日志，如果日志状态是 COMMIT，则直接重做。如果日志状态是 PREPARE，则还要去检查对应的 Binlog，如果该事务的 Binlog 存在且完整，说明事务已经提交成功，应该重做。如果该事务的 Binlog 不存在或不完整，说明事务应该回滚，Redo Log 日志不进行重做。

通过这个机制，确保了 Redo Log 和 Binlog 的逻辑一致性：只要 Binlog 写成功了，数据就一定能够被恢复；如果 Binlog 没写成功，说明事务应该被回滚，数据无需恢复。

3.区别

总结 Undo Log 和 Redo Log 区别如下：

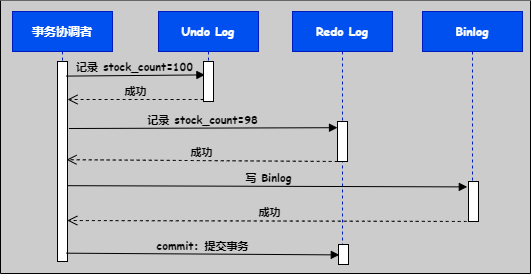

最后，我们再以下面的 SQL 为例，看一下记录日志的过程:

update tb_stock set stock_count = 98where goods_no = 10;
