为什么车窗边缘有大圈黑边和渐变黑点？ | 有趣的制造

有CastAI约 4 分钟

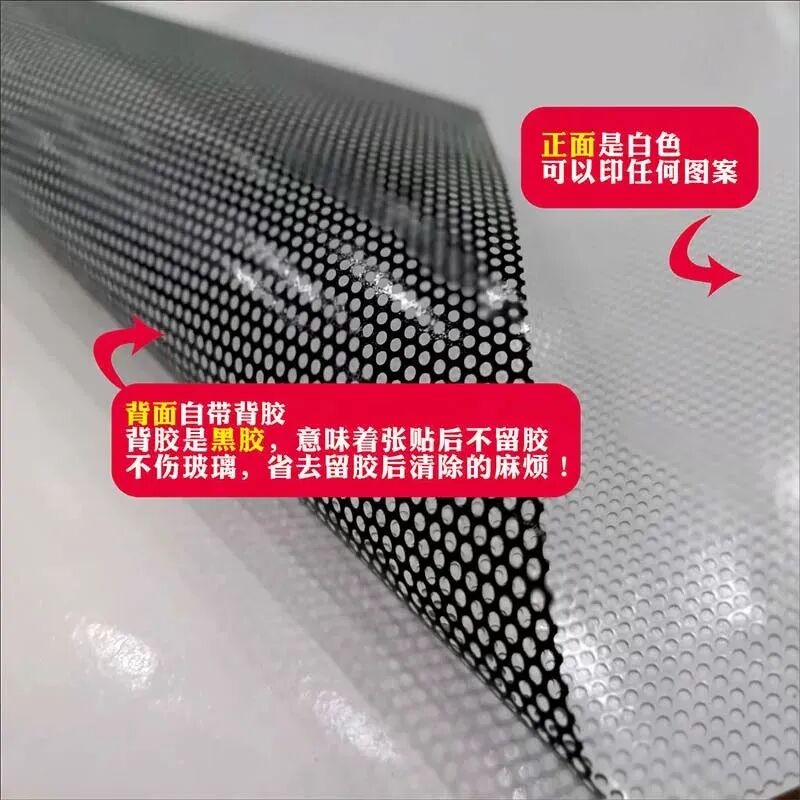

上周在「公交车身广告，怎么贴的严丝合缝？」里，提到如果有贴在公交车窗上的广告，会用到下图的单透贴。
嘿嘿，还有热心小可爱积极解答~👏 超级棒！

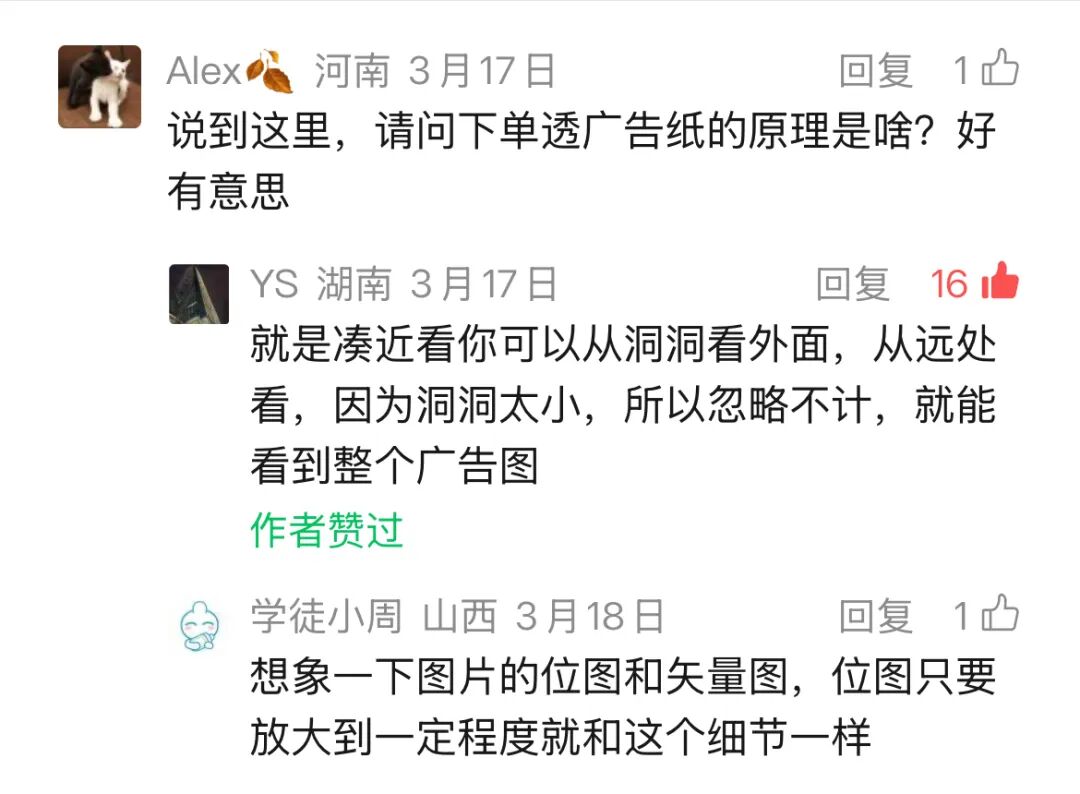

紧接着，新的问题就出现了！有小可爱提到了「一圈点点」。🤔

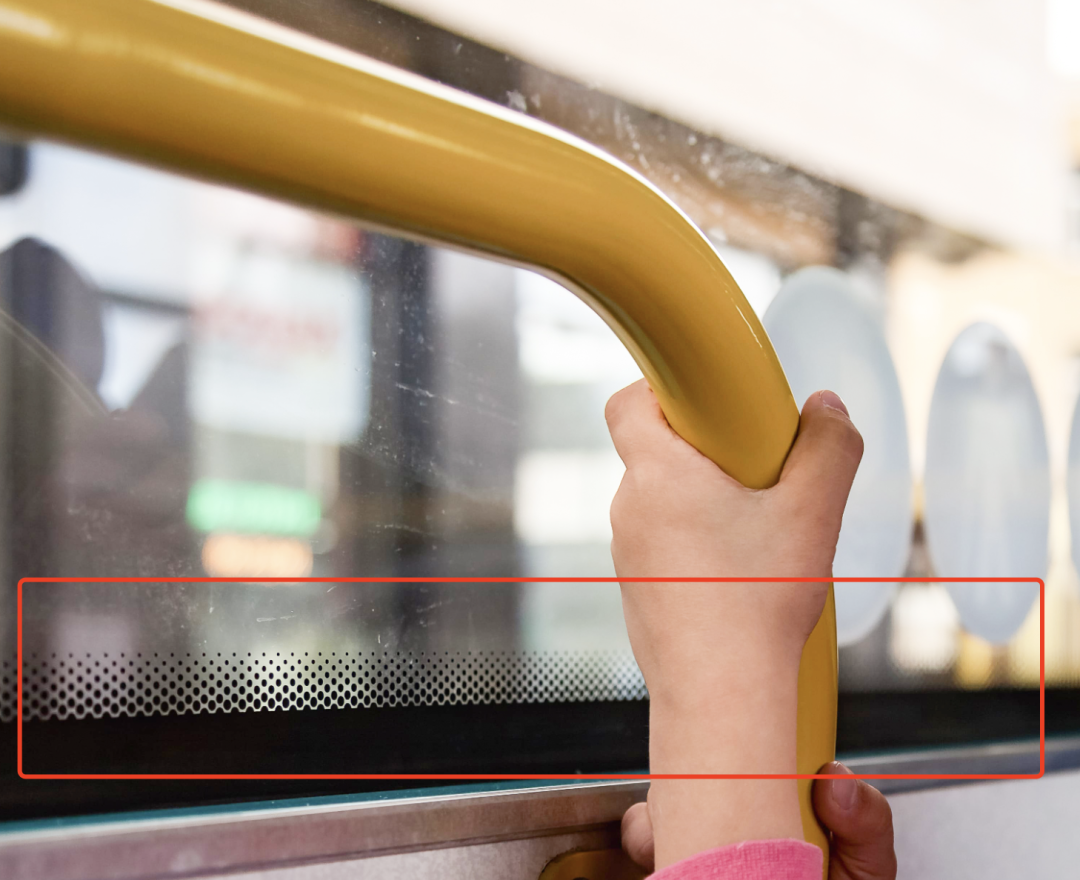

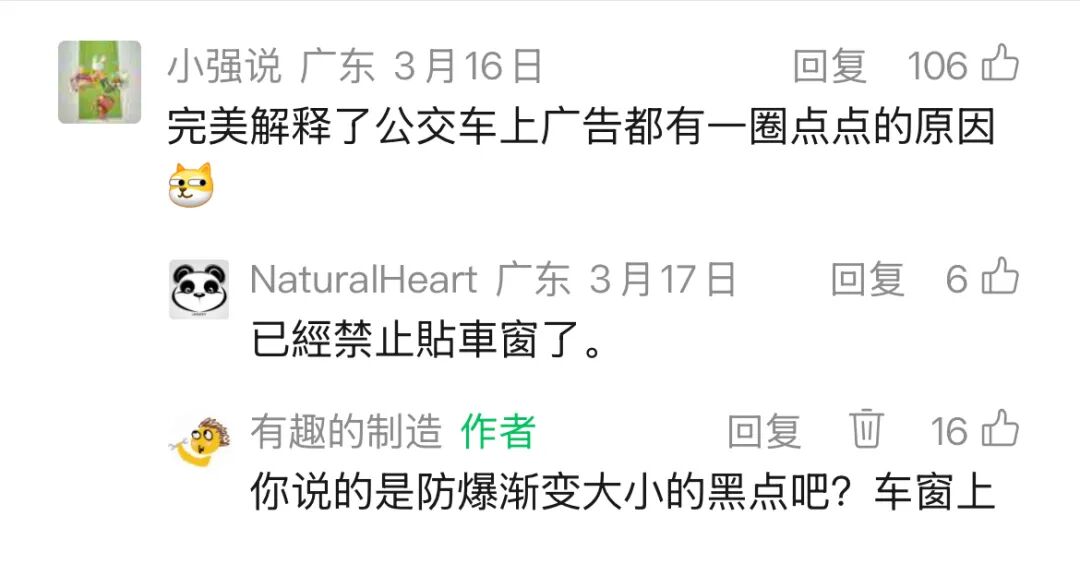

小可爱「Naturalheart」回复的「已经禁止贴车窗了」，应该是说近年刚公布的《公交车车身广告设置规范》里的「不得利用车头、车尾部车窗、车轮、车身两侧逃生玻璃设置（广告贴纸）」。我理解的「小强说」提到的「一圈点点」，或许是下图红框里车窗边沿这一圈的黑点。
为了防止混淆，我们还是掰扯清楚一些。毕竟单透贴只是贴纸，而我们今天的主角是玻璃上附着的陶瓷层（抠都抠不掉）。它们是完全不一样的东西，作用也各不相同。
丝网印刷釉料
我们用有曲度的汽车前挡风玻璃来展示制作过程。前情回顾一下，在《弯曲的玻璃锅盖，是直接切下就有弧度，还是平整玻璃做出曲面？ | 有趣的制造》中有介绍过要做成有曲度的玻璃，是从一块平整的玻璃里下料后稍微熔融，再靠模具压出了合适的曲度。

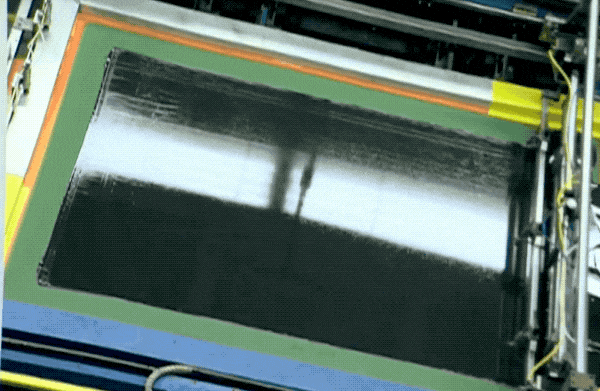

下图是在平整的玻璃上丝网印刷釉料，显现出了后来车窗边沿的大圈黑边、后视镜位置的密集黑点，以及车窗上的那一圈渐变黑点。
后视镜区域黑点
抬升起来看一看，虽然边沿那一圈的渐变黑点离得太远看不清楚，但后视镜部位的密集黑点很清晰了。这一片后视镜区域的密集黑点，主要作用是大幅削弱直射进驾驶员眼睛的阳光。点点要渐变的原因，我们先继续往下看~
黑边与黑点
那外面一大圈纯实心黑边的作用呢？我们在《拧螺丝和换挡风玻璃，这俩用到胶水时的事儿把我给看迷了... | 有趣的制造》里的一张配图，隐藏着答案。这一圈玻璃黑边（陶瓷层）的后方，正好是挡风玻璃要涂胶后安装在车框里的区域。

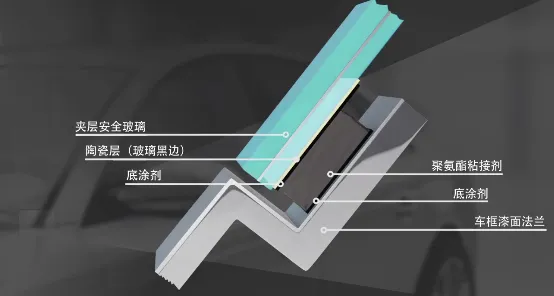

来看一个汽车装好挡风玻璃后的侧面剖视图，相当于是挡风玻璃和车框之间，有一层底胶（底涂剂），然后是一层玻璃胶（聚氨酯粘接剂），再是一层底胶（底涂剂）。

Binggo~这层黑边，就是在挡风玻璃装好后要正好能遮挡住胶水（现已固化成胶条），减少其在阳光暴晒下的老化。

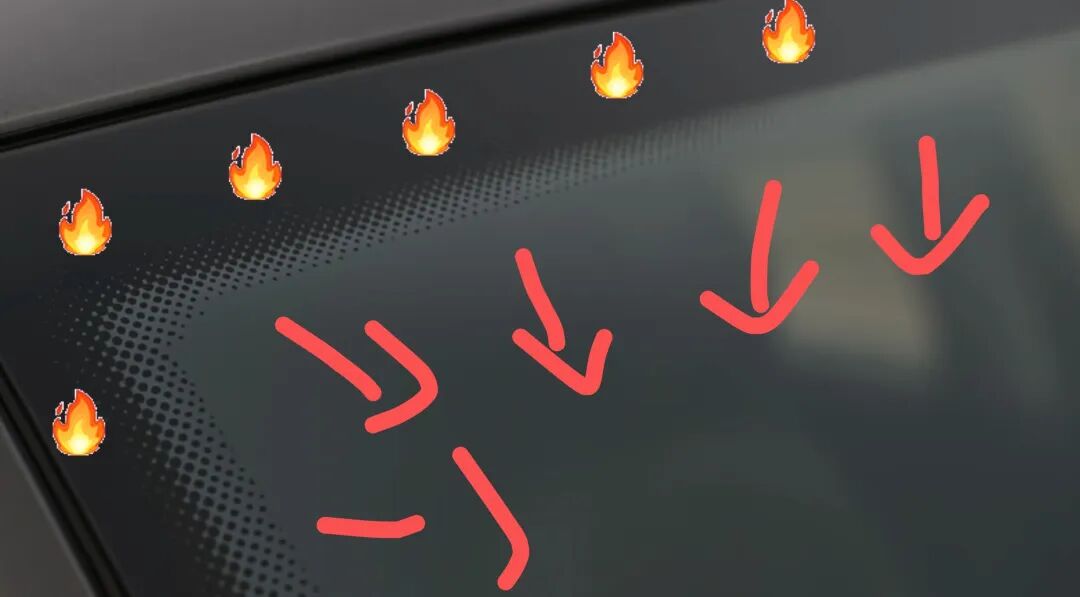

诶~功能场景这就构建出来了。如果有长时间暴晒的话，大圈黑边处的玻璃会吸热很多，而无遮挡区域玻璃透光就会吸热少。一旦整块玻璃受热不均到一定程度，热应力就会导致整块玻璃变形和开裂。那什么地方受热最不均匀呢？就是黑白（透）分明的界限处！所以才有了上图这一圈由黑边向内逐渐变小的黑点，做渐变的答案正式揭晓——导热。😄

弯曲玻璃

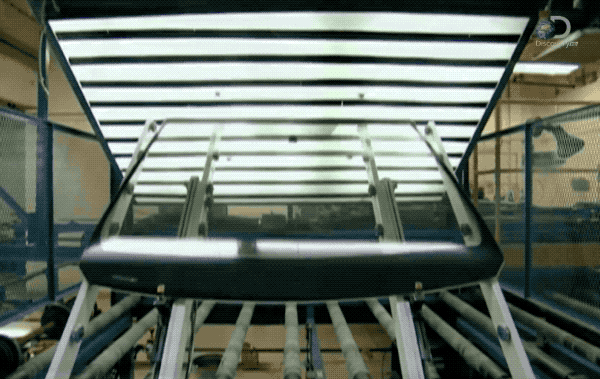

功能讲完了，我们继续回到制作过程~印刷上黑色的这一层釉料后，挡风玻璃就需要进行熔融和用模具压弯了，这是要上到 750℃ 高温的。因此，黑边和黑点上的釉料才会在玻璃上固化成陶瓷层，也就是我们前文说的「抠都抠不掉」。


安全夹层玻璃

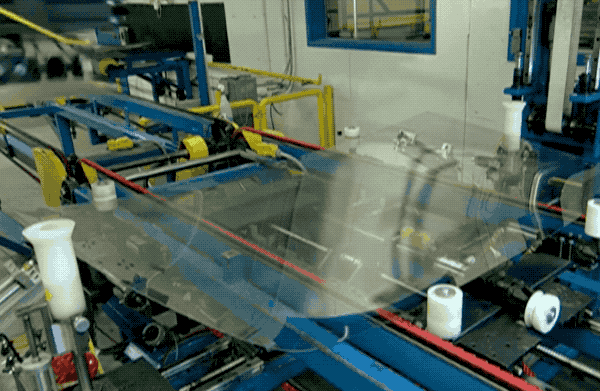

等到单片的挡风玻璃逐渐冷却定型后，就到了两片叠加做安全夹层玻璃的时候。注意看底下那一片挡风玻璃，就不需要印刷黑边了。

这用来粘接上下两层挡风玻璃的夹层，是我们常说的 PVB 薄膜（聚乙烯醇缩丁醛薄膜）。正是因为有了它，才可以给玻璃冠上「安全」的名——万一玻璃碎裂，有这一夹层会把前后两层玻璃粘附住，避免碎玻璃散开来伤到人。

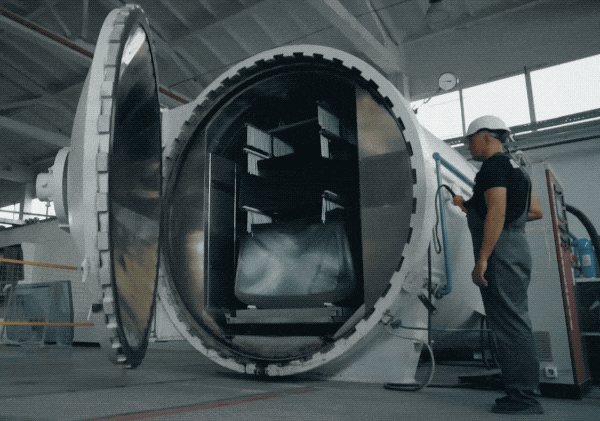

别看现在那层 PVB 薄膜还模糊一片，当然不是这么简单一放就行的。后面还得上温度、用橡胶辊压出气泡，以及高温高压下处理等。才会让这层 PVB 薄膜真正和两层挡风玻璃粘接到一起，并展现出高透光性。搞定！收工~


等等！Cast 还有话说...

话说，如果你去给家里买静音玻璃，有时商家会问「要不要用夹胶玻璃？」这个「夹胶玻璃」就是「夹层玻璃」。夹的就是 PVB 薄膜，它本身也是可以用来降噪的。这一类型的静音玻璃多是：一层玻璃 + 一层 PVB薄膜 + 一层玻璃 + 一层 PVB薄膜 + 一层玻璃。

现在你知道为啥我们可以「坐在车里静一静」了吧？

校对：Cast + 江小丧

截图：Cast

文中 Gif 截取自 YouTube 博主History of Simple Things 的《Why Do Windshields Have Those Small Black Dots?》、It is interesting 的《How It's Made Windshields》、The Factoran 的《Massive Automotive Glass Manufacturing Process - Millions Car Windshields Produced Each Year》、汽车前挡风玻璃产品图以及我的实拍图
