复现Nature期刊图，换数据可用！

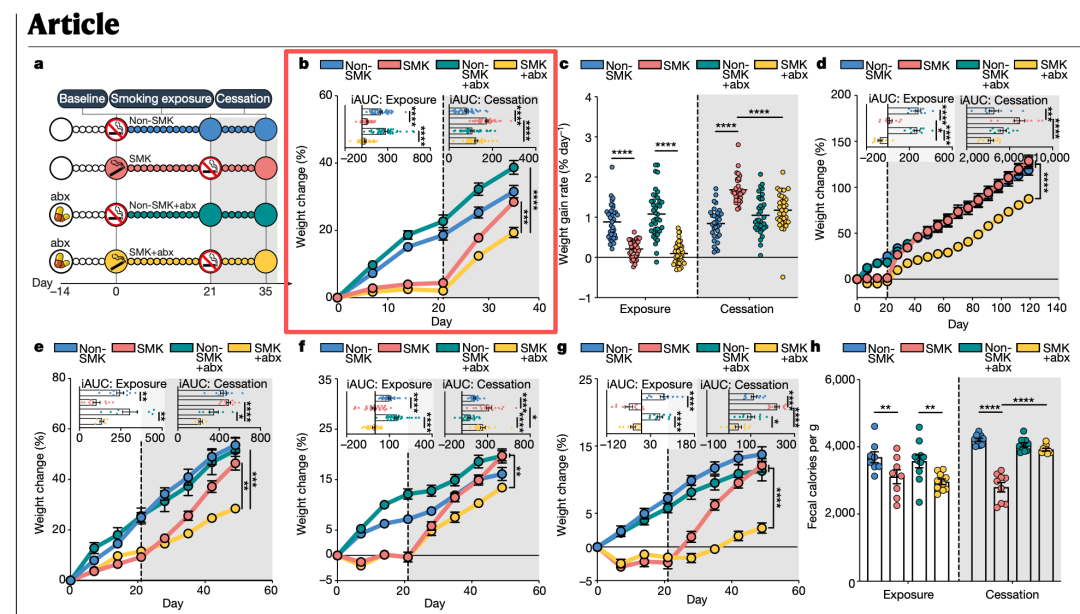

本次使用R语言复现一下Nature上的b图！

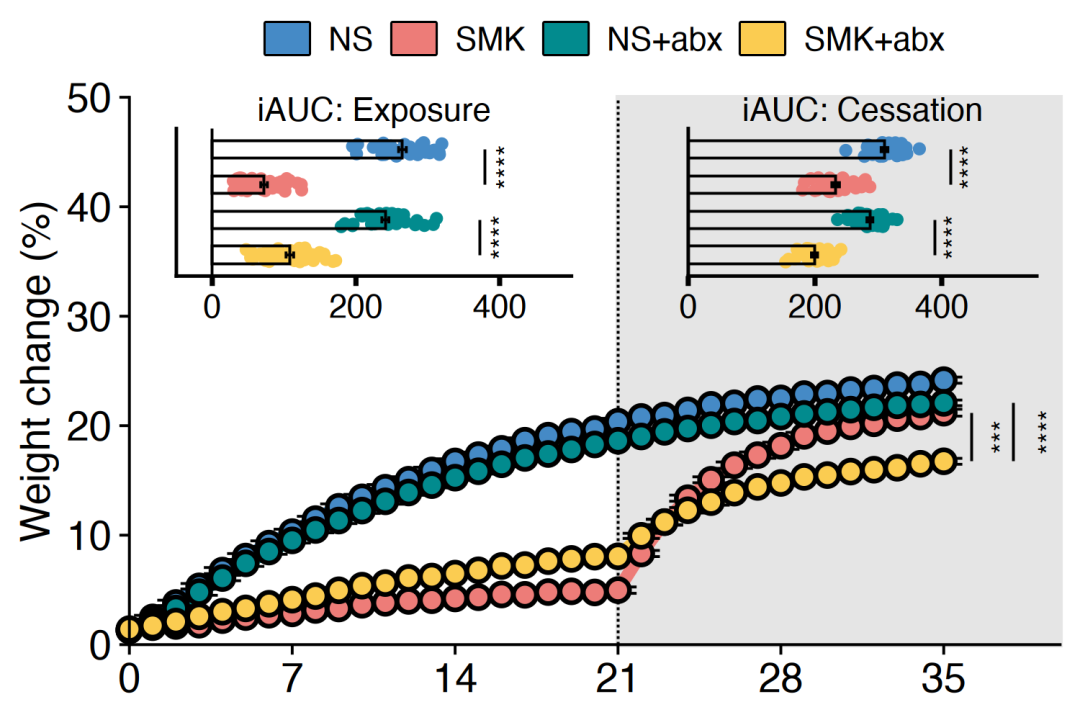

复现效果图

R语言复现

ggplot(df_weight, aes(x = day, y = value, colour = group, group = group)) +
# 不同色背景
  annotate("rect", xmin = 21, xmax = 40, ymin = -Inf, ymax = Inf,
           fill = "grey90", colour = "grey90") +
# 分界线
  geom_vline(xintercept = 21, linetype = 2, linewidth = 0.4) +
# 均值连线
  stat_summary(aes(group = group), geom = "line", fun = mean, linewidth = 1.8) +
# SEM误差棒
  stat_summary(geom = "errorbar", fun.data = mean_se) +
# 均值散点标记
  stat_summary(aes(fill = group), geom = "point") +
# 组间比较
  add_vsig(36.2, 37.5, mu_SMKabx, mu_SMK, "***") +
  add_vsig(38.0, 39.5, mu_SMKabx, mu_NSabx, "****")

该图由主图时间序列主图、0～21天iAUC嵌入子图、21～40天iAUC嵌入子图组成的复合科研插图，用于同时展示体重动态变化与累积代谢/生理效应的组间差异。值得学习的点：

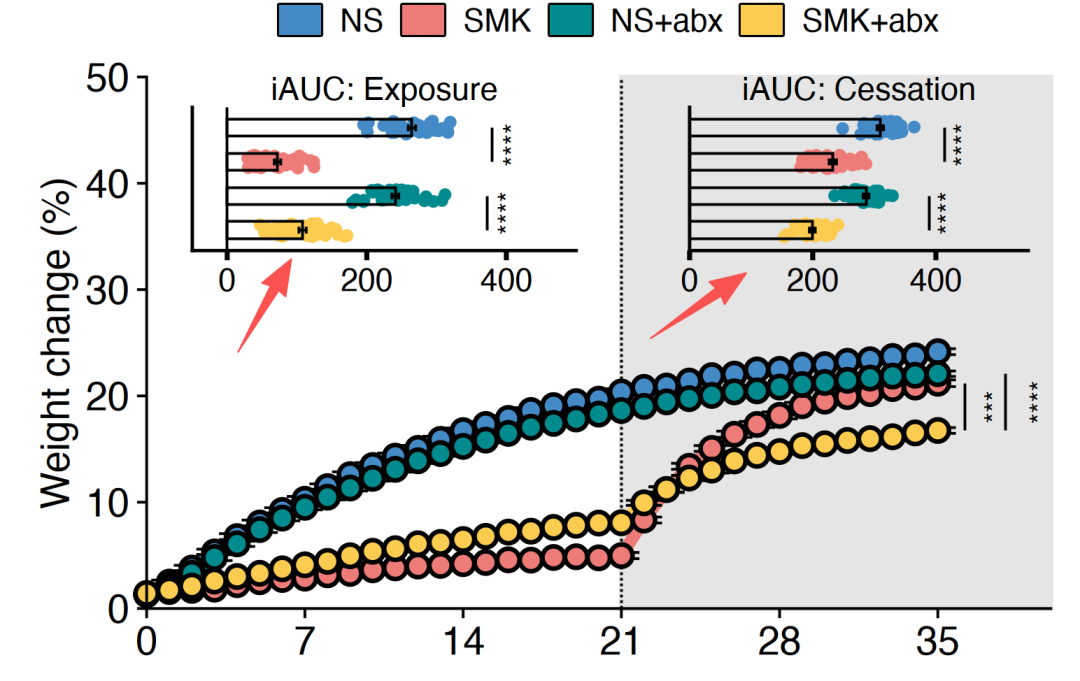

• 主图嵌入子图的组图方式

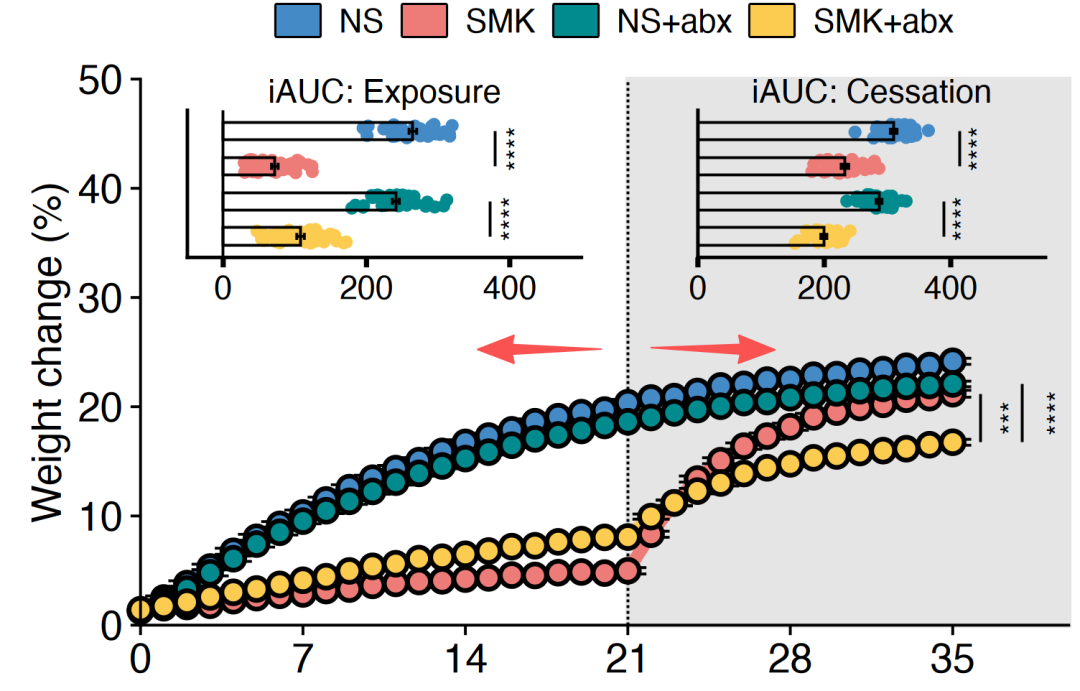

• annotate("rect")方法添加交替背景色

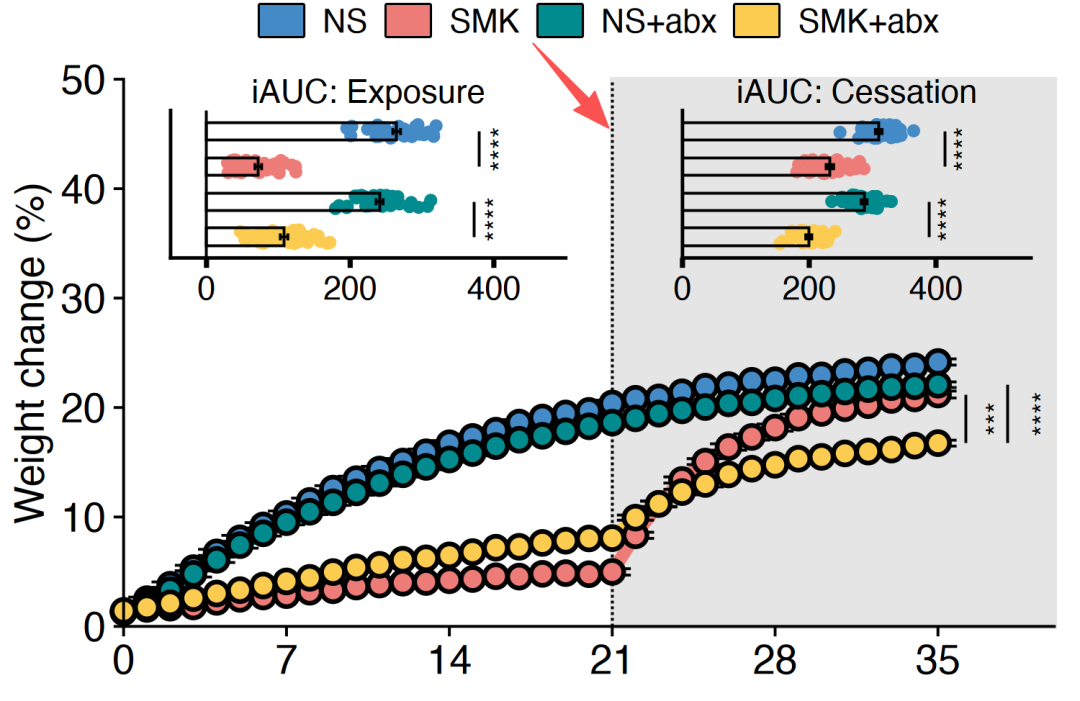

• geom_vline添加垂直辅助线

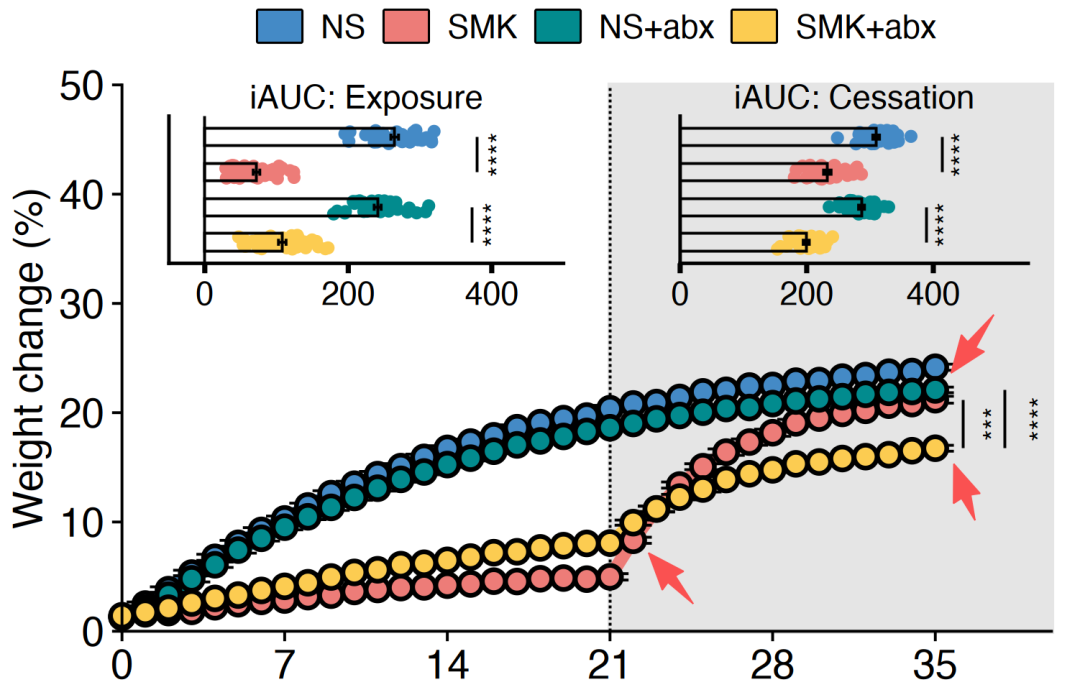

• stat_summary添加误差棒

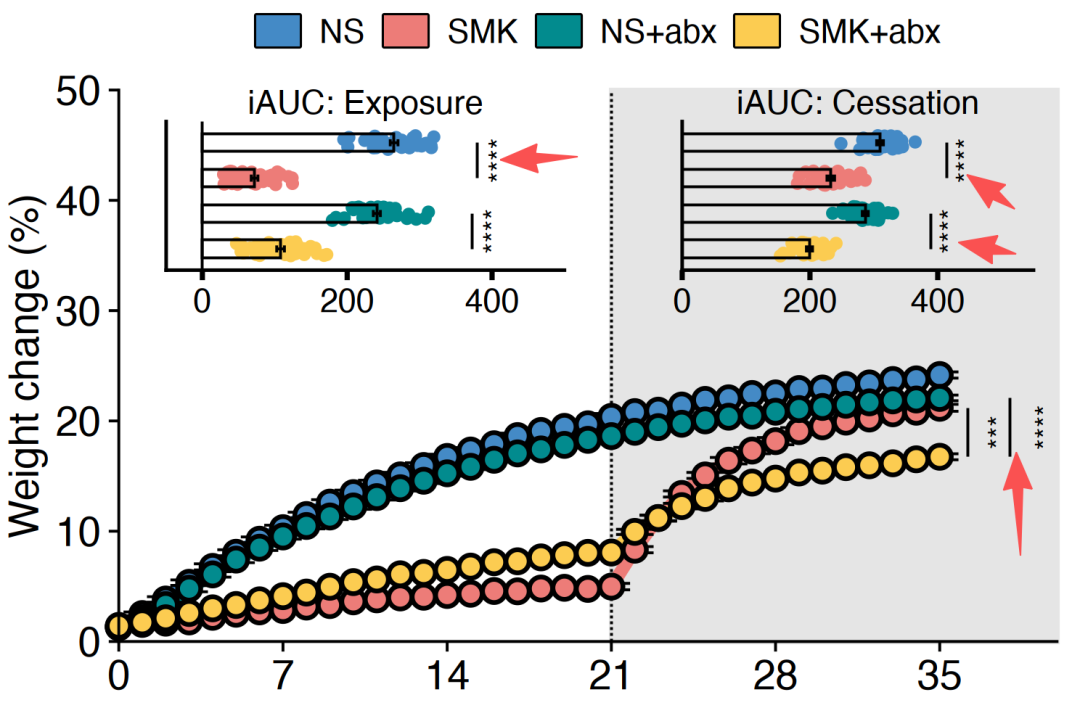

• add_vsig添加组间统计p value
